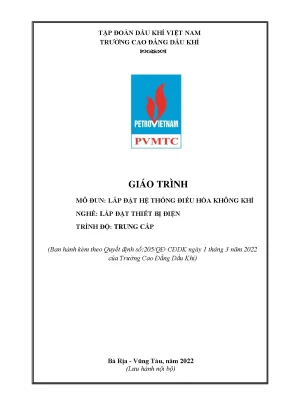

Giáo Trình Lắp Đặt Hệ Thống Điều Hòa Không Khí Nghề Lắp Đặt Thiết Bị Điện Trung Cấp

Giáo trình lắp đặt hệ thống điều hòa không khí cung cấp kiến thức chuyên sâu cho nghề lắp đặt thiết bị điện tại trường cao đẳng dầu khí.

• Tác giả: Nguyễn Lê Cương
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Lắp Đặt Thiết Bị Điện
• Đề tài: Giáo Trình Lắp Đặt Hệ Thống Điều Hòa Không Khí Trung Cấp
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa - Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA MỘT CỤC MỘT CHIỀU
• 1.1. Nguyên lý làm việc, cấu tạo máy điều hòa một cục một chiều
• 1.2. Nguyên lý hoạt động
• 1.3. Quy trình lắp đặt và vận hành
• 2. BÀI 2: LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA MỘT CỤC HAI CHIỀU
• 2.1. Cấu tạo, nguyên lý hoạt động của các thiết bị
• 2.2. Quy trình lắp đặt máy lạnh 1 cục 2 chiều
• 3. BÀI 3: LẮP ĐẶT MÁY ĐIỀU HÒA TREO TƯỜNG
• 3.1. Đọc bản vẽ thi công
• 3.2. Quy trình lắp đặt
• 3.3. Vận hành thử
• 4. BÀI 4: LẮP ĐẶT MÁY ĐIỀU HÒA ĐẶT SÀN
• 4.1. Đọc bản vẽ thi công
• 4.2. Quy trình lắp đặt
• 4.3. Vận hành thử
• 5. BÀI 5: LẮP ĐẶT MÁY ĐIỀU HÒA ÁP TRẦN
• 5.1. Đọc bản vẽ thi công
• 5.2. Quy trình lắp đặt
• 5.3. Vận hành thử
• 6. BÀI 6: LẮP ĐẶT MÁY ĐIỀU HÒA ÂM TRẦN
• 6.1. Đọc bản vẽ thi công
• 6.2. Quy trình lắp đặt
• 6.3. Vận hành thử
• TÀI LIỆU CẦN THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Lắp Đặt Hệ Thống Điều Hòa Không Khí Trung Cấp

Giáo trình lắp đặt hệ thống điều hòa không khí trung cấp là tài liệu quan trọng trong đào tạo nghề điện công nghiệp. Nó cung cấp kiến thức cơ bản về cấu tạo, nguyên lý hoạt động và quy trình lắp đặt các loại máy điều hòa không khí. Nội dung giáo trình được biên soạn nhằm hỗ trợ học sinh, sinh viên trong việc nắm vững kiến thức và kỹ năng cần thiết để thực hiện lắp đặt và bảo trì hệ thống điều hòa không khí.

1.1. Mục tiêu của giáo trình lắp đặt hệ thống điều hòa

Giáo trình nhằm trang bị cho học viên kiến thức về cấu tạo và nguyên lý hoạt động của các loại máy điều hòa không khí. Học viên sẽ được rèn luyện kỹ năng lắp đặt và bảo trì hệ thống điều hòa, từ đó nâng cao năng lực tự chủ và trách nhiệm trong công việc.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này được thiết kế cho học sinh, sinh viên ngành điện công nghiệp và những người có nhu cầu tìm hiểu về lắp đặt hệ thống điều hòa không khí. Nó cũng có thể được sử dụng làm tài liệu tham khảo cho các giảng viên trong quá trình giảng dạy.

II. Những thách thức trong lắp đặt hệ thống điều hòa không khí

Lắp đặt hệ thống điều hòa không khí không chỉ đơn thuần là việc kết nối các thiết bị mà còn đòi hỏi sự hiểu biết sâu sắc về nguyên lý hoạt động và các yếu tố kỹ thuật liên quan. Những thách thức này bao gồm việc lựa chọn vị trí lắp đặt, đảm bảo an toàn điện và hiệu suất làm việc của hệ thống.

2.1. Lựa chọn vị trí lắp đặt hợp lý

Việc lựa chọn vị trí lắp đặt điều hòa là rất quan trọng. Cần đảm bảo rằng dàn lạnh được đặt ở vị trí trung tâm để hơi lạnh có thể lan tỏa đều khắp phòng, trong khi dàn nóng cần được lắp đặt ở nơi thông thoáng để dễ dàng xả nhiệt.

2.2. Đảm bảo an toàn điện trong quá trình lắp đặt

An toàn điện là yếu tố không thể thiếu trong lắp đặt hệ thống điều hòa. Cần kiểm tra kỹ lưỡng các kết nối điện và sử dụng các thiết bị bảo vệ để tránh rủi ro về điện.

III. Phương pháp lắp đặt hệ thống điều hòa không khí hiệu quả

Để lắp đặt hệ thống điều hòa không khí một cách hiệu quả, cần tuân thủ quy trình lắp đặt rõ ràng và chính xác. Các bước này bao gồm chuẩn bị vật tư, lắp đặt các thiết bị và kiểm tra hoạt động của hệ thống.

3.1. Quy trình chuẩn bị vật tư trước khi lắp đặt

Trước khi lắp đặt, cần chuẩn bị đầy đủ vật tư như ống đồng, dây điện, và các thiết bị cần thiết khác. Việc này giúp tiết kiệm thời gian và đảm bảo quy trình lắp đặt diễn ra suôn sẻ.

3.2. Các bước lắp đặt hệ thống điều hòa

Quy trình lắp đặt bao gồm việc khoan đục để lắp đặt khung, đấu điện cho máy, và kiểm tra hoạt động của hệ thống. Mỗi bước cần được thực hiện cẩn thận để đảm bảo hiệu suất làm việc của điều hòa.

IV. Ứng dụng thực tiễn của hệ thống điều hòa không khí

Hệ thống điều hòa không khí ngày nay được ứng dụng rộng rãi trong các công trình dân dụng và công nghiệp. Việc lắp đặt đúng cách không chỉ giúp tiết kiệm năng lượng mà còn nâng cao chất lượng cuộc sống.

4.1. Lợi ích của việc sử dụng hệ thống điều hòa

Hệ thống điều hòa không khí giúp duy trì nhiệt độ ổn định, cải thiện chất lượng không khí và tạo cảm giác thoải mái cho người sử dụng. Điều này đặc biệt quan trọng trong các môi trường làm việc và sinh hoạt.

4.2. Kết quả nghiên cứu về hiệu suất của hệ thống điều hòa

Nghiên cứu cho thấy rằng việc lắp đặt hệ thống điều hòa không khí đúng cách có thể giảm thiểu tiêu thụ năng lượng lên đến 30%. Điều này không chỉ tiết kiệm chi phí mà còn góp phần bảo vệ môi trường.

V. Kết luận và tương lai của hệ thống điều hòa không khí

Giáo trình lắp đặt hệ thống điều hòa không khí trung cấp không chỉ cung cấp kiến thức mà còn trang bị kỹ năng thực tiễn cho học viên. Tương lai của ngành điều hòa không khí hứa hẹn sẽ có nhiều cải tiến về công nghệ và hiệu suất.

5.1. Xu hướng phát triển công nghệ điều hòa không khí

Công nghệ điều hòa không khí đang ngày càng phát triển với các giải pháp tiết kiệm năng lượng và thân thiện với môi trường. Các sản phẩm mới sẽ tích hợp nhiều tính năng thông minh hơn.

5.2. Tầm quan trọng của đào tạo nghề trong ngành điều hòa

Đào tạo nghề trong lĩnh vực lắp đặt hệ thống điều hòa không khí là rất cần thiết. Nó giúp nâng cao tay nghề cho người lao động, đáp ứng nhu cầu ngày càng cao của thị trường.

Nội dung chính

TỔNG QUAN VỀ GIÁO TRÌNH VÀ VỊ TRÍ MÔ ĐUN

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun: Lắp đặt hệ thống điều hòa không khí (Mã mô đun: ELEC55126) được biên soạn bởi tập thể giảng viên Trường Cao đẳng Dầu khí thuộc Tập đoàn Dầu khí Việt Nam, do tác giả Nguyễn Lê Cương làm Chủ biên cùng tác giả Nguyễn Xuân Thịnh tham gia biên soạn. Giáo trình được ban hành chính thức kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí và hoàn thiện lưu hành nội bộ vào tháng 06 năm 2022 tại Bà Rịa – Vũng Tàu.

Về vị trí trong chương trình đào tạo, mô đun ELEC55126 thuộc nhóm các môn học, mô đun chuyên môn nghề bắt buộc và tự chọn trong chương trình đào tạo nghề Lắp đặt thiết bị điện và Điện công nghiệp (ở cả hai trình độ Trung cấp và Cao đẳng nghề). Mô đun có tổng thời lượng đào tạo là 120 giờ (tương đương 5 tín chỉ), trong đó phân bổ gồm 28 giờ lý thuyết, 87 giờ thực hành/thảo luận/thí nghiệm và 5 giờ kiểm tra định kỳ. Mô đun được bố trí học sau khi người học đã hoàn thành các môn học đại cương và các mô đun cơ sở kỹ thuật điện.

Mục tiêu học tập của giáo trình hướng tới việc cung cấp nền tảng kiến thức toàn diện về cấu tạo, nguyên lý làm việc của chu trình làm lạnh trong thiết bị điều hòa một chiều, hai chiều; hình thành năng lực đọc bản vẽ thiết kế kỹ thuật M&E/HVAC; đồng thời rèn luyện kỹ năng thực hành lắp đặt cơ điện, gia công đường ống đồng, kết nối ống thoát nước ngưng, đấu nối dây tín hiệu và quy trình chạy thử - chẩn đoán lỗi trên các dòng điều hòa không khí dân dụng phổ biến.

---

Nội dung kiến thức cốt lõi (500-600 từ)

        GIÁO TRÌNH MÔ ĐUN ELEC55126: LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học logic theo mức độ phức tạp của thiết bị và không gian lắp đặt:

• Bài 1: Lắp đặt hệ thống điều hòa một cục một chiều (13 giờ: 3 LT, 10 TH): Giới thiệu cấu tạo các thành phần chức năng gồm dàn lạnh (ống đồng bọc lá nhôm tản nhiệt), dàn nóng, máy nén (lốc), quạt dàn lạnh, quạt dàn nóng, van tiết lưu, ống dẫn gas, bảng điều khiển và tụ điện khởi động. Trình bày chu trình làm lạnh 5 bước và quy trình 6 bước lắp đặt cơ bản.
• Bài 2: Lắp đặt hệ thống điều hòa một cục hai chiều (15 giờ: 3 LT, 10 TH, 2 KT): Phân tích sơ đồ nguyên lý hoạt động của hệ thống có van đảo chiều chuyển đổi giữa hai chế độ làm mát và sưởi ấm, quy trình lắp đặt và kiểm tra nhiệt độ vận hành.
• Bài 3: Lắp đặt máy điều hòa treo tường (21 giờ: 5 LT, 16 TH): Hướng dẫn giải mã 4 loại bản vẽ (sơ đồ nguyên lý, ghi chú ký hiệu, mặt bằng, chi tiết lắp đặt). Quy định thông số kỹ thuật đường ống đồng (chiều dài tối đa 15m cho máy 9.000–12.000 BTU; tối đa 20m cho máy 18.000–24.000 BTU; chênh lệch độ cao 7m hoặc 15m; dây nguồn ≥1,5mm² hoặc ≥2,5mm²; khoảng cách dàn lạnh cách trần 5cm, độ cao treo máy >2,5m) và quy trình vận hành thử qua remote.
• Bài 4: Lắp đặt máy điều hòa đặt sàn (18 giờ: 4 LT, 12 TH, 2 KT): Quy trình khảo sát, cố định 4 vị trí bu-lông chân đế và bắt bát chữ L (tấm chống đổ) đỉnh máy tủ đứng; tiêu chuẩn khoảng cách vật cản dàn nóng (mặt trước >1.000mm, mặt sau >300mm, hai bên >500mm); quy chuẩn ống gas (chiều dài tối thiểu 3m, tối đa 15–50m, chênh cao 10–30m, góc uốn lò xo ≤90°); độ dốc ống nước ngưng 1/100 (1cm/1m).
• Bài 5: Lắp đặt máy điều hòa áp trần (22 giờ: 5 LT, 17 TH): Đọc bản vẽ thi công, kỹ thuật định vị gá lắp giàn lạnh áp trần sát góc trần, liên kết hệ thống ống dẫn môi chất lạnh và xả nước ngưng.
• Bài 6: Lắp đặt máy điều hòa âm trần (31 giờ: 8 LT, 22 TH, 1 KT): Kỹ thuật đọc bản vẽ mặt bằng trần, thi công hệ ty treo cố định máy âm trần cassette, đấu nối dây tín hiệu điều khiển, kết nối cửa gió và kiểm tra vận hành hệ thống xả nước tự động.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết chu trình nhiệt động học nén hơi của chất môi giới lạnh (gas lạnh) qua các thiết bị trao đổi nhiệt; lý thuyết cơ sở về khí động học của luồng không khí; nguyên lý mạch điều khiển điện cơ - điện tử (tụ khởi động máy nén, van đảo chiều, bộ cảm biến nhiệt độ); cùng các tiêu chuẩn quốc tế về ký hiệu bản vẽ thiết kế hệ thống thông gió và điều hòa không khí (HVAC) như: EAG (miệng gió hút thải), SEAG (miệng gió hút khói), EAL (louver thải gió), KEAF (quạt hút thải bếp), FAF (quạt cấp khí tươi), SPF (quạt tăng áp cầu thang), CHWP (bơm nước lạnh chiller), CHWS (đường cấp nước lạnh), CHWR (đường hồi nước lạnh).

Kỹ năng phát triển

• Kỹ năng kỹ thuật cơ điện: Cắt ống, nạo bavia, loe ống đồng, uốn ống đồng bằng lò xo không vượt quá 90 độ, bôi dầu bôi trơn mặt côn ống loe và siết đai ốc rắc-co đúng lực quy định; thi công bảo ôn cách nhiệt và quấn băng simili chống ẩm.
• Kỹ năng đọc bản vẽ và phân tích mặt bằng: Đọc hiểu các lớp bản vẽ sơ đồ nguyên lý, bản vẽ bố trí mặt bằng thiết bị và bản vẽ chi tiết lắp đặt để xác định hướng đi đường ống gas, ống nước ngưng và vị trí khoan rút lõi xuyên tường.
• Kỹ năng vận hành, kiểm chuẩn và an toàn: Kích hoạt chế độ chạy thử nghiệm từ xa (sử dụng tổ hợp ấn giữ nút temp + mode, nhấn tiếp 2 lần nút mode hiển thị mã -- chạy trong 30 phút, ngưỡng nhiệt độ 26°C–28°C, thời gian trễ bảo vệ máy nén 3 phút); kiểm tra áp suất gas, đo điện áp nguồn cấp, cường độ dòng điện vận hành, kiểm tra độ ồn, độ kín khít mối hàn và xử lý hiện tượng rung chấn.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình thiết lập phương pháp giảng dạy tích cực lấy người học làm trung tâm trong môi trường đào tạo kỹ thuật nghề nghiệp. Tỷ trọng phân bổ thời gian thực hành chiếm ưu thế với 87 giờ thực hành so với 28 giờ lý thuyết, định hình phương pháp giảng dạy chủ đạo: diễn giảng lý thuyết ngắn gọn, làm mẫu trực quan từng bước thao tác kỹ thuật, hướng dẫn giải quyết vấn đề và sửa sai trực tiếp tại chỗ cho học viên trong xưởng thực hành. Giảng viên áp dụng phương pháp đàm thoại và thảo luận nhóm nhằm giúp học viên nắm vững quy trình trước khi thao tác trực tiếp trên thiết bị.

Điều kiện phục vụ giảng dạy bao gồm phòng học chuyên môn hóa và xưởng thực hành thiết bị điện lạnh - gia dụng được trang bị đầy đủ máy chiếu, máy tính, bảng viết, hệ thống dàn giáo, thang chữ A, thiết bị bảo hộ lao động và bộ dụng cụ đồ nghề chuyên dụng (dao cắt ống đồng, bộ cảo loe ống, lò xo uốn ống, mỏ lết, cờ lê lực, đồng hồ vạn năng, ampe kìm, máy khoan bê tông).

Hệ thống đánh giá kết quả học tập được thiết kế đa tầng và minh bạch:

• Đánh giá thường xuyên: Hình thức hỏi miệng và kiểm tra kỹ năng thao tác trực tiếp tại bàn thực hành sau mỗi bài học.
• Kiểm tra định kỳ (05 bài):
  1. Bài kiểm tra số 1: Lý thuyết Bài 1 và Bài 2 (Thời lượng 45 - 60 phút).
  2. Bài kiểm tra số 2: Thực hành Bài 1 và Bài 2 (Thời lượng 45 - 60 phút).
  3. Bài kiểm tra số 3: Lý thuyết Bài 3 và Bài 4 (Thời lượng 60 - 90 phút).
  4. Bài kiểm tra số 4: Thực hành Bài 3 và Bài 4 (Thời lượng 60 - 90 phút).
  5. Bài kiểm tra số 5: Thực hành Bài 5 và Bài 6 (Thời lượng 60 - 90 phút).
• Thi kết thúc mô đun: Thực hiện bài thi thực hành tổng hợp quy trình lắp đặt, đấu nối và vận hành hoàn chỉnh một hệ thống điều hòa không khí.

Hướng dẫn tự học yêu cầu học viên chủ động đọc trước nội dung bài giảng, nghiên cứu sơ đồ mạch điện và tài liệu kỹ thuật của máy, hoàn thành câu hỏi củng cố cuối mỗi bài và lập kế hoạch thực hiện phiếu học tập cá nhân/nhóm trước khi bước vào giờ thực hành.

---

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun: Lắp đặt hệ thống điều hòa không khí (2022) của Trường Cao đẳng Dầu khí sở hữu các đặc điểm kỹ thuật mang tính thực tiễn cao:

• Bao quát toàn diện các hệ thống điều hòa không khí phân tán: Khác với các tài liệu chỉ tập trung vào dòng máy treo tường, giáo trình xây dựng đầy đủ quy trình lắp đặt cho 6 cấu trúc máy khác nhau, từ hệ máy 1 cục (1 chiều, 2 chiều) đến 4 dòng máy điều hòa 2 cục chuyên dụng gồm treo tường, đặt sàn (tủ đứng), áp trần và âm trần cassette.
• Tích hợp tiêu chuẩn lắp đặt công nghiệp từ thực tế: Giáo trình cập nhật chi tiết quy trình lắp đặt theo tiêu chuẩn kỹ thuật của các dòng máy công nghiệp (như máy điều hòa cây Daikin, máy áp trần và âm trần Daikin), đưa ra các yêu cầu khắt khe về khoảng cách thông gió dàn nóng (trước >1.000mm, sau >300mm, hai bên >500mm) và gia cố an toàn chống đổ ngã bằng bát chữ L.
• Chuẩn hóa các thông số kỹ thuật định lượng: Tài liệu cung cấp chính xác các chỉ số cơ lý và điện khí cụ thể: giới hạn chiều dài đường ống đồng theo công suất (15m cho máy ≤12.000 BTU, 20m cho máy ≤24.000 BTU, tối đa 50m đối với máy tủ đứng công suất lớn), tiết diện dây dẫn điện (≥1,5mm² hoặc ≥2,5mm²), độ dốc ống nước ngưng (1/100 hay 1cm/m) và chiều cao bệ bê tông dàn nóng (tối thiểu 100mm).
• Xây dựng bảng danh mục kiểm tra chẩn đoán lỗi tiêu chuẩn: Tích hợp bảng chuẩn đoán tương quan giữa hiện tượng lỗi thực tế (rơi, rung, ồn, làm lạnh không đủ công suất, rò rỉ nước ngưng, rò rỉ điện, không nhận tín hiệu điều khiển) với nguyên nhân kỹ thuật lắp đặt, hỗ trợ trực tiếp cho quá trình nghiệm thu.

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

• Học sinh, sinh viên: Áp dụng cho học viên trình độ Trung cấp và sinh viên Cao đẳng nghề chuyên ngành Lắp đặt thiết bị điện, Điện công nghiệp và Kỹ thuật máy lạnh - Điều hòa không khí.
• Điều kiện tiên quyết (Prerequisites): Trước khi học mô đun này, người học bắt buộc phải tích lũy các kiến thức, kỹ năng từ nhóm môn học đại cương và cơ sở nghề trong khung chương trình, bao gồm:
  • An toàn vệ sinh lao động (Mã: SAEN52001)
  • An toàn điện (Mã: ELET5201)
  • Mạch điện cơ bản (Mã: ELEI52033) & Mạch điện (Mã: ELEI53132)
  • Vẽ điện chuyên ngành (Mã: ELEC52166)
  • Khí cụ điện (Mã: ELEI53117) & Đo lường điện (Mã: ELEI53115)
  • Trang bị điện 1 (Mã: ELET55157) & Thực tập điện cơ bản (Mã: ELEI53150)
  • Lắp đặt dây điện trong nhà (Mã: ELEC54125)
• Giảng viên và cán bộ đào tạo nghề: Sử dụng làm tài liệu giảng dạy chuẩn mực để biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành và ngân hàng đề thi đánh giá năng lực nghề nghiệp.
• Kỹ thuật viên cơ điện: Có thể sử dụng làm tài liệu tra cứu các tiêu chuẩn lắp đặt, đọc bản vẽ hệ thống thông gió và tham chiếu bảng mã sự cố trong quá trình thi công cơ điện lạnh dân dụng và thương mại.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng nghề chuyên ngành Lắp đặt thiết bị điện và Điện công nghiệp, đồng thời phù hợp cho kỹ thuật viên cơ điện lạnh cần chuẩn hóa quy trình thi công theo quy chuẩn kỹ thuật.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?
Người học cần hoàn thành các học phần nền tảng gồm an toàn điện, mạch điện cơ bản, vẽ điện chuyên ngành, khí cụ điện, đo lường điện và kỹ năng đi dây điện trong nhà theo khung chương trình đào tạo của Trường Cao đẳng Dầu khí.

3. Điểm khác biệt của giáo trình này so với các tài liệu điện lạnh thông thường?
Giáo trình phân định rõ ràng quy trình lắp đặt cho từng kiểu dáng dàn lạnh cụ thể (treo tường, đặt sàn, áp trần, âm trần), hướng dẫn giải mã hệ thống ký hiệu viết tắt trên bản vẽ HVAC quốc tế, và hướng dẫn chi tiết quy trình kích hoạt chế độ chạy thử bằng tổ hợp phím điều khiển từ xa.

4. Làm thế nào để tự học và thực hành giáo trình đạt hiệu quả cao?
Học viên cần đối chiếu lý thuyết chu trình lạnh với cấu tạo thực tế của lốc nén và van tiết lưu; tuân thủ nghiêm ngặt các quy định an toàn điện; thực hiện đúng các thông số uốn ống đồng không quá 90 độ, giữ độ dốc nước ngưng 1/100 và sử dụng bảng danh mục kiểm tra để rà soát lỗi sau khi chạy thử.

5. Có những tài liệu tham khảo chính thức nào đi kèm với giáo trình?
Giáo trình trích dẫn và khuyến nghị tham khảo 3 nguồn học liệu chuyên ngành:

• [1] Nguyễn Đức Lợi, Máy và thiết bị lạnh, NXB Khoa học và Kỹ thuật.
• [2] Trần Văn Lịch (2005), Lắp đặt và vận hành máy lạnh, NXB Hà Nội.
• [3] Nguyễn Đức Lợi, Phạm Văn Tùy, Thông gió và điều hòa không khí, NXB Khoa học và Kỹ thuật.

---

Kết luận (150 từ)

Giáo trình mô đun: Lắp đặt hệ thống điều hòa không khí (Mã số: ELEC55126) là học liệu chuyên môn trong chương trình đào tạo nghề Lắp đặt thiết bị điện của Trường Cao đẳng Dầu khí. Giáo trình cung cấp đầy đủ các quy chuẩn kỹ thuật từ lý thuyết chu trình làm lạnh nén hơi, phương pháp giải mã bản vẽ thi công HVAC, cho đến kỹ thuật gá đặt cơ khí, uốn loe ống đồng và đấu nối mạch điện cho 6 hệ thống điều hòa không khí dân dụng.

Lộ trình học tập được thiết kế nhất quán từ cơ bản đến phức tạp (máy 1 cục 1 chiều, 2 chiều đến máy treo tường, đặt sàn, áp trần và âm trần cassette), gắn liền với 5 bài kiểm tra định kỳ lý thuyết - thực hành nghiêm ngặt. Cùng với việc tham khảo các tài liệu chuyên khảo của tác giả Nguyễn Đức Lợi, Trần Văn Lịch và Phạm Văn Tùy, giáo trình đáp ứng đầy đủ yêu cầu hình thành năng lực nghề nghiệp chuẩn xác cho kỹ thuật viên ngành điện và cơ điện lạnh.

Trích đoạn nội dung tài liệu

mở đầu theo cá nhân hoặc nhóm và nộp lại cho người dạy đúng thời gian quy định.  ĐIỀU KIỆN THỰC HIỆN BÀI 3: - Phòng học chuyên môn hóa/nhà xưởng: Phòng thiết bị điện lạnh và gia dụng - Trang thiết bị máy móc: Máy chiếu và các thiết bị dạy học khác - Học liệu, dụng cụ, nguyên vật liệu: Chương trình môn học, giáo trình, tài liệu tham khảo, giáo án, phim ảnh, và các tài liệu liên quan. - Các điều kiện khác: Không có  KIỂM TRA VÀ ĐÁNH GIÁ BÀI 3: - Nội dung:  Kiến thức: Kiểm tra và đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức  Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kĩ năng.  Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp + Chuẩn bị đầy đủ tài liệu học tập.

+ Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập. - Phương pháp:  Điểm kiểm tra thường xuyên: 1 điểm kiểm tra (hình thức: hỏi miệng)  Kiểm tra định kỳ thực hành: có Trang 9  NỘI DUNG BÀI 3: 3. Đọc bản vẽ thi công Trước tiên, lúc nhận được 1 dự án gần như, quý khách sẽ sở hữu những loại bản vẽ sau : Bản vẽ sơ đồ nguyên lý Bản vẽ ghi chú, ký hiệu Bản vẽ mặt bằng Bản vẽ yếu tố lắp đặt Bước 1 : Đọc bản vẽ ghi chú, ký hiệu : Bản vẽ ghi chú ký hiệu là bản vẽ rất quan yếu trong việc đọc bản vẽ điều hòa ko khí.

Trên bản vẽ này sẽ thể hiện những block, hình ảnh của vật tư, thiết bị sử dụng trong dự án. Vì vậy, bạn hãy mở bản vẽ này lên mà đọc qua trước nhé. Ví dự như sau : EAG : Exhaust Air Grille = Mồm gió hút thải SEAG : Smoke Exhaust Air Grille = Mồm gió hút khói EAL : Exhaust Air Louver = Louver thải gió ( thường lắp trên vách tường để thải gió ra ko gian bên ngoài KEAF : Kitchen Exhaust Air Fan = Quạt hút thải bếp FAF : Contemporary air fan = quạt cấp khí tươi SPF : Staircase Stress Fan = Quạt tăng áp cầu thang CHWP : Chiller water pump = bơm nước lạnh chiller CHWS : Chiller water provide = đường ống nước cấp nước lạnh CHWR : Chiller water return = đường ống hối nước lạnh Bước 2 : Đọc bản vẽ sơ đồ nguyên lý Trang 10 Bước 3 : Đọc bản vẽ mặt bằng : 3. Quy trình lắp đặt 1.

Yêu cầu khi lắp đặt điều hòa treo tường tại nhà. - Khảo sát vị trí lăp đặt + Đối với dàn nóng: Vì phải lắp ở ngoài nên cần lựa chọn vị trí đặt phải thật vững chắc nhưng vẫn đảm bảo sự thông thoáng và thuận tiện nhất cho việc vệ sinh và bảo dưỡng trong quá trình sử dụng. + Đối với dàn lạnh: Nó thường được đặt ở trung tâm phòng để hơi lạnh lan tỏa ra khắp phòng. Chọn vị trí đặt máy vững chắc, ít rung nhất khi hoạt động, tăng tính thẩm mỹ và độ an toàn cho người sử dụng.

- Tính toán kỹ thuật trước khi lắp đặt điều hòa + Dây ống đồng nối giữa cục nóng và cục lạnh không được dài quá 15m đối với máy có công suất 9000BTU và 12000BTU. + Đối với máy có công suất 18000BTU, 20000BTU và 24000BTU dây ống đồng nối giữa cục nóng với cục lạnh không dài quá 20m. + Cục nóng không nên đặt cao quá cục lạnh 7m đối với máy có công suất 9000BTU và 12000BTU, không quá 15m đối với máy có công suất 18000BTU, 20000BTU và 24000BTU. + Dây cáp nguồn cho máy có công suất 9000BTU và 12000BTU ≥1,5mm.
