Giáo Trình Mô Đun: Lắp Đặt Thiết Bị Điện Chiếu Sáng (Mã Mô Đun: ELEC55128)

Tổng quan về giáo trình

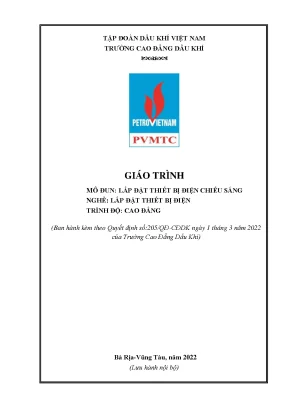

Giáo trình mô đun Lắp đặt thiết bị điện chiếu sáng (Mã mô đun: ELEC55128) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu do tập thể giảng viên Tổ bộ môn Điện biên soạn, với bà Lê Thị Hải Huyền làm chủ biên cùng các tác giả Nguyễn Lê Cương và Nguyễn Xuân Thịnh.

Trong chương trình đào tạo nghề Lắp đặt thiết bị điện trình độ Cao đẳng, mô đun này có thời lượng 05 tín chỉ với tổng cộng 120 giờ đào tạo (bao gồm 28 giờ lý thuyết, 87 giờ thực hành/thí nghiệm/thảo luận và 05 giờ kiểm tra). Về vị trí môn học, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở và chuyên môn nghề tiên quyết như: Đo lường điện (ELEI53115), Trang bị điện 1 (ELET55157), Trang bị điện 2, Máy điện cơ sở, Mạch điện cơ bản (ELEI52033) và Khí cụ điện (ELEI53117); đồng thời là điều kiện tiên quyết trước khi học các mô đun lắp đặt thiết bị bảo vệ.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày rõ ràng cấu tạo, thông số kỹ thuật, công dụng và nguyên lý hoạt động của các loại đèn và khí cụ điều khiển chiếu sáng.
  2. Kỹ năng: Lắp đặt chính xác các thiết bị trong hệ thống chiếu sáng sinh hoạt, công nghiệp đúng quy trình kỹ thuật; kiểm tra, phát hiện và sửa chữa các sự cố mạch điện thông thường.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức tuân thủ quy tắc an toàn lao động, làm việc độc lập và làm việc nhóm, bảo quản tốt dụng cụ, thiết bị xưởng.

Cấu trúc giáo trình gồm 10 bài học tích hợp từ cơ bản đến chuyên sâu, tiếp cận theo trình tự thao tác thực tế tại công trình dân dụng và công nghiệp. Điểm đặc thù của tài liệu là tỷ trọng thực hành chiếm 72,5% thời lượng (87/120 giờ), gắn liền với hướng dẫn quy chuẩn bản vẽ kỹ thuật điện và thao tác lắp đặt thiết bị thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân chia cụ thể thành 10 bài học theo chuỗi logic từ cơ bản đến phức tạp:

  • Bài 1: Lắp đặt công tắc đơn (8 giờ - 2 LT, 6 TH): Hướng dẫn hệ thống quy chuẩn bản vẽ điện (khổ giấy A0 đến A4, bút chì H/HB/B, thước dẹp, thước T, eke); quy cách khung tên (góc phải bên dưới bản vẽ), quy ước chữ viết (chiều cao $h = 2,5 \div 14\text{ mm}$), đường nét và quy tắc ghi kích thước; quy trình kiểm tra và lắp đặt công tắc đơn điều khiển đèn.
  • Bài 2: Lắp đặt đèn sợi đốt (8 giờ - 2 LT, 6 TH): Trình bày cấu tạo dây tóc Vonfram chịu nhiệt (lên đến $3650^\circ\text{K}$), phát xạ bức xạ hồng ngoại từ $1000\ \mu\text{m}$ đến $0,78\ \mu\text{m}$; khí trơ Argon/Nitơ/Kripton; các loại đui đèn gài (B15, B22) và đui xoáy (E14, E27, E40); quy trình lắp mạch 1 đèn, mạch 2 đèn song song và mạch 2 đèn nối tiếp có cầu chì bảo vệ.
  • Bài 3: Lắp đặt đèn huỳnh quang (18 giờ - 3 LT, 14 TH, 1 KT): Cơ chế phát quang qua lớp bột phốt pho, nạp khí Argon và khoảng 12 mg thủy ngân bên trong vỏ thủy tinh natri cacbonat chặn tia tử ngoại; cấu tạo chấn lưu sắt từ ($u = L\frac{di}{dt}$), chấn lưu điện tử (tần số $20\text{ kHz}$), tắc te lưỡng kim; phân loại ống đèn T12 (đường kính $38\text{ mm}$), T10, T8, T5 và Compact CFL (T3 xoắn); quy trình đấu nối bộ đèn 1,2 m - 220 V, mạch ballast 3 dây 110 V và ballast điện tử.
  • Bài 4 & Bài 7: Lắp đặt bảng điều khiển điện và hộp nối điện (20 giờ - 6 LT, 13 TH, 1 KT): Tiêu chuẩn lắp đặt nổi và lắp đặt ngầm; phương pháp lấy dấu kích thước bảng điện (mép dưới cách mặt đất $1,3 \div 1,5\text{ m}$, cách mép tường cửa ra vào $200\text{ mm}$); xác định vị trí đèn trần bằng giao điểm 2 đường chéo kết hợp dây dọi; kỹ thuật liên kết bằng vít cấy quả nở nhựa/nêm gỗ; quy trình lắp hộp nối chìm và ống luồn dây ngầm.
  • Bài 5: Lắp đặt công tắc đèn cầu thang (12 giờ - 3 LT, 9 TH): Phân tích sơ đồ nguyên lý mạch điều khiển 2 nơi sử dụng 2 công tắc 3 chấu; mạch cầu thang tiết kiệm dây dẫn; mạch điều khiển 3 nơi sử dụng 2 công tắc 3 chấu kết hợp 1 công tắc 5 chấu điều khiển 2 đèn.
  • Bài 6, 8, 9, 10: Ổ cắm điện và các hệ thống chiếu sáng chuyên dụng (54 giờ): Kỹ thuật lắp ổ cắm nổi/chìm (Bài 6); Đèn cao áp thủy ngân (Bài 8) gồm loại chấn lưu ngoài (bóng thạch anh, điện trở phụ $15 \div 100\text{ k}\Omega$, áp suất $2 \div 5\text{ at}$, thời gian chờ nguội $5 \div 10\text{ phút}$, tuổi thọ $5.000 \div 10.000\text{ giờ}$) và loại tự chấn lưu (tuổi thọ $1.000\text{ giờ}$, $\cos\varphi \approx 1$); Lắp đặt hệ thống đèn quảng cáo neon (Bài 9) và đèn chiếu sáng sự cố, khẩn cấp (Bài 10).

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết và nguyên lý kỹ thuật điện ứng dụng:

  • Nguyên lý quang học và bức xạ điện từ: Quá trình chuyển hóa điện năng thành nhiệt năng và quang năng của dây tóc vonfram; hiện tượng phóng điện hồ quang qua hơi thủy ngân phát xạ tia tử ngoại kích thích bột huỳnh quang phát sáng.
  • Hiện tượng tự cảm và quá độ điện từ: Cơ chế phóng xung điện áp cao $u = L\frac{di}{dt}$ từ chấn lưu sắt từ và nguyên lý mạch dao động tần số cao ($20\text{ kHz}$) của chấn lưu điện tử.
  • Quy chuẩn bản vẽ kỹ thuật ngành điện: Kỹ thuật chuyển đổi giữa sơ đồ nguyên lý và sơ đồ lắp đặt (sơ đồ đi dây); tiêu chuẩn kích thước, đường gióng, khung tên và ký hiệu quy ước.
  • Tiêu chuẩn mạng điện hạ áp: Quy chuẩn phân loại mạng điện lắp nổi và lắp ngầm, yêu cầu kỹ thuật tiếp xúc mối nối và chống quá tải, ngắn mạch bằng cầu chì/CB.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc, phân tích và triển khai thi công từ bản vẽ điện; vạch dấu định vị thiết bị trên sàn, tường, trần bê tông; khoan bắt vít cấy quả nở nhựa; luồn dây dẫn trong máng hộp và ống ngầm.
  • Kỹ năng đo kiểm và xử lý sự cố: Sử dụng đồng hồ VOM để kiểm tra thông mạch, đo điện trở phóng cực phụ đèn cao áp, phát hiện ngắn mạch, đứt dây tóc, hỏng chấn lưu hoặc sự cố tiếp xúc tiếp điểm tắc te.
  • Năng lực thực hành nghề nghiệp: Đấu nối hoàn chỉnh các tủ/bảng điện điều khiển, mạch điện đèn cầu thang nhiều vị trí, bộ đèn huỳnh quang chấn lưu cơ/điện tử, hệ thống đèn cao áp và đèn chiếu sáng khẩn cấp theo đúng tiêu chuẩn an toàn.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế tương thích với các phương pháp sư phạm kỹ thuật tích cực:

  • Phương pháp giảng dạy của giảng viên: Kết hợp giữa diễn giảng lý thuyết cô đọng, thực hiện thao tác mẫu tại xưởng, vấn đáp định hướng và dạy học dựa trên giải quyết vấn đề kỹ thuật (Problem-based learning). Giảng viên chuẩn bị giáo án theo từng thể loại (lý thuyết, tích hợp, thực hành), chia nhóm/ca học tập và biên soạn hệ thống phiếu bài tập, phiếu hướng dẫn thực hành.
  • Điều kiện tổ chức thực hành: Toàn bộ thời lượng thực hành (87 giờ) được tổ chức tại Xưởng lắp đặt điện, trang bị máy chiếu, đồng hồ vạn năng VOM, bộ đồ nghề lắp đặt điện cầm tay, thiết bị đóng cắt bảo vệ (cầu chì, CB), máng luồn dây và các linh kiện đèn chuyên dụng.
  • Quy trình kiểm tra và đánh giá:
    • Đánh giá thường xuyên: 02 bài kiểm tra thực hiện linh hoạt (hỏi miệng hoặc viết dưới 30 phút).
    • Đánh giá định kỳ: 05 bài kiểm tra (thời lượng 45–60 phút/bài), phân bổ theo tiến độ:
      1. Bài kiểm tra số 1 (Thực hành Bài 1–3)
      2. Bài kiểm tra số 2 (Lý thuyết Bài 1–6)
      3. Bài kiểm tra số 3 (Thực hành Bài 4–7)
      4. Bài kiểm tra số 4 (Lý thuyết Bài 7–10)
      5. Bài kiểm tra số 5 (Thực hành Bài 8–10)
    • Thi kết thúc mô đun: Thi thực hành tay nghề (kết hợp tự luận/thao tác mạch điện), thời gian từ 60 đến 120 phút.
  • Hướng dẫn tự học đối với sinh viên: Nghiên cứu bài học trước khi đến lớp; hoàn thành đầy đủ các câu hỏi thảo luận và bài tập tình huống ở cuối mỗi bài; tuân thủ nghiêm ngặt nội quy xưởng và quy tắc an toàn điện.

Điểm nổi bật và cập nhật

  • Hệ thống hóa chi tiết các thế hệ nguồn sáng: Giáo trình so sánh thông số kỹ thuật giữa các chủng loại đèn: từ đèn sợi đốt (phân loại đui B15, B22, E14, E27, E40) đến các dòng đèn huỳnh quang T12 ($38\text{ mm}$), T10, T8, T5 (hiệu suất cao hơn 5% so với T12) và dòng Compact CFL (chuẩn T3 với cấu trúc xoắn nhiều tầng, tích hợp bộ điều khiển CFG/CFN).
  • Cập nhật giải pháp chấn lưu điện tử: Phân tích nguyên lý tạo xung tần số cao ($20\text{ kHz}$) của chấn lưu điện tử nhằm khắc phục nhược điểm tiêu hao công suất, tiếng rung ồn và quán tính nhiệt của tắc te/chấn lưu sắt từ truyền thống khi điện áp nguồn dao động thấp.
  • Định lượng thông số thi công thực tế: Quy trình lắp đặt bảng điện, công tắc, hộp nối được xác định bằng các số liệu cụ thể: độ cao bảng điện $1,3 \div 1,5\text{ m}$ so với mặt sàn, khoảng cách mép cửa $200\text{ mm}$, kỹ thuật dọi tâm trần bằng giao điểm 2 đường chéo, kỹ thuật cố định bằng vít cấy quả nở nhựa trên nền bê tông/gạch.
  • Tích hợp các mạch điều khiển chuyên dụng: Giáo trình đưa vào chương trình học các sơ đồ mạch có tính ứng dụng cao như mạch đèn cầu thang tiết kiệm dây, mạch điều khiển 3 nơi (dùng công tắc 5 chấu), mạch đèn cao áp thủy ngân 2 cực phóng và mạch đèn chiếu sáng khẩn cấp dự phòng sự cố.

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Sinh viên theo học nghề Lắp đặt thiết bị điện trình độ Cao đẳng tại các trường cao đẳng nghề, trường cao đẳng kỹ thuật dầu khí và công nghệ.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở và chuyên môn gồm: An toàn điện (ELET5201), Mạch điện cơ bản (ELEI52033), Mạch điện (ELEI53132), Vẽ điện chuyên ngành (ELEC52166), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Trang bị điện 1 (ELET55157), Thực tập điện cơ bản 1 (ELEI53150) và Lắp đặt dây điện trong nhà (ELEC54125).
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm căn cứ thiết kế bài giảng lý thuyết, giáo án tích hợp, phiếu thực hành xưởng, bảng kiểm kỹ năng (rubric) và đề thi đánh giá năng lực nghề nghiệp.
  • Kỹ thuật viên tham khảo: Kỹ thuật viên thi công lắp đặt hệ thống điện công trình, thợ điện dân dụng và công nghiệp cần tài liệu chuẩn hóa quy trình lắp đặt và sơ đồ đấu nối mạng chiếu sáng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ giảng dạy cho học sinh, sinh viên nghề Lắp đặt thiết bị điện trình độ Cao đẳng theo khung chương trình của Trường Cao đẳng Dầu khí; đồng thời là tài liệu tham khảo kỹ thuật cho công nhân, kỹ thuật viên điện dân dụng và công nghiệp.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần tích lũy các kiến thức về an toàn lao động, đo lường thông số điện, vẽ điện chuyên ngành, phân tích mạch điện xoay chiều và nguyên lý các khí cụ điện cơ bản đã được giảng dạy trong các môn học tiên quyết (ELET5201, ELEI52033, ELEI53117, ELEI53115, ELET55157).

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết?

Tài liệu tập trung vào kỹ năng nghề thực tế với thời lượng thực hành chiếm 72,5% (87/120 giờ). Mỗi bài học đều có hướng dẫn định lượng về quy trình vạch dấu, khoan lắp, gá nở nhựa, luồn dây máng hộp và xử lý mạch điều khiển từ 1 vị trí đến 3 vị trí.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần đọc trước lý thuyết của từng bài, nghiên cứu sơ đồ nguyên lý và đối chiếu với sơ đồ đi dây; trả lời các câu hỏi củng cố cuối bài; luyện tập phân tích nguyên nhân sự cố mạch điện (như hiện tượng sụt áp, hỏng tắc te, đứt dây tóc) trước khi thực hiện thao tác trên thiết bị thật tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Chương trình học sử dụng hệ thống tài liệu tham khảo chính thống, bao gồm:

  • Lắp đặt sửa chữa nâng cấp mạng điện dân dụng – Trần Thế San, Nguyễn Trọng Thắng (NXB Đà Nẵng).
  • Thiết kế lắp đặt điện nhà – Trần Duy Phụng (NXB Đà Nẵng).
  • Dụng cụ điện – Nguyễn Bá Ngọc (NXB Lao động Xã hội).
  • Thiết kế cấp điện – Ngô Hồng Quang, Vũ Văn Tầm (NXB Khoa học và Kỹ thuật).

Kết luận

Giáo trình mô đun Lắp đặt thiết bị điện chiếu sáng (Mã mô đun: ELEC55128) của Trường Cao đẳng Dầu khí cung cấp tài liệu đào tạo nghề chuẩn mực, hệ thống hóa toàn diện cấu tạo, nguyên lý và quy trình kỹ thuật lắp đặt các thiết bị chiếu sáng dân dụng và công nghiệp. Lộ trình đào tạo 120 giờ được tổ chức chặt chẽ từ kỹ thuật bản vẽ điện, công tắc đơn, đèn sợi đốt, đèn huỳnh quang, bảng điều khiển, hộp nối, mạch cầu thang đến các nguồn sáng chuyên dụng như đèn cao áp thủy ngân, đèn neon và đèn chiếu sáng khẩn cấp. Kết hợp cùng 4 tài liệu tham khảo chuyên ngành và hệ thống đánh giá 5 bài kiểm tra định kỳ, giáo trình xác lập chuẩn đầu ra về kỹ năng nghề nghiệp và an toàn lao động cho sinh viên chuyên ngành điện.
