Tổng quan về giáo trình

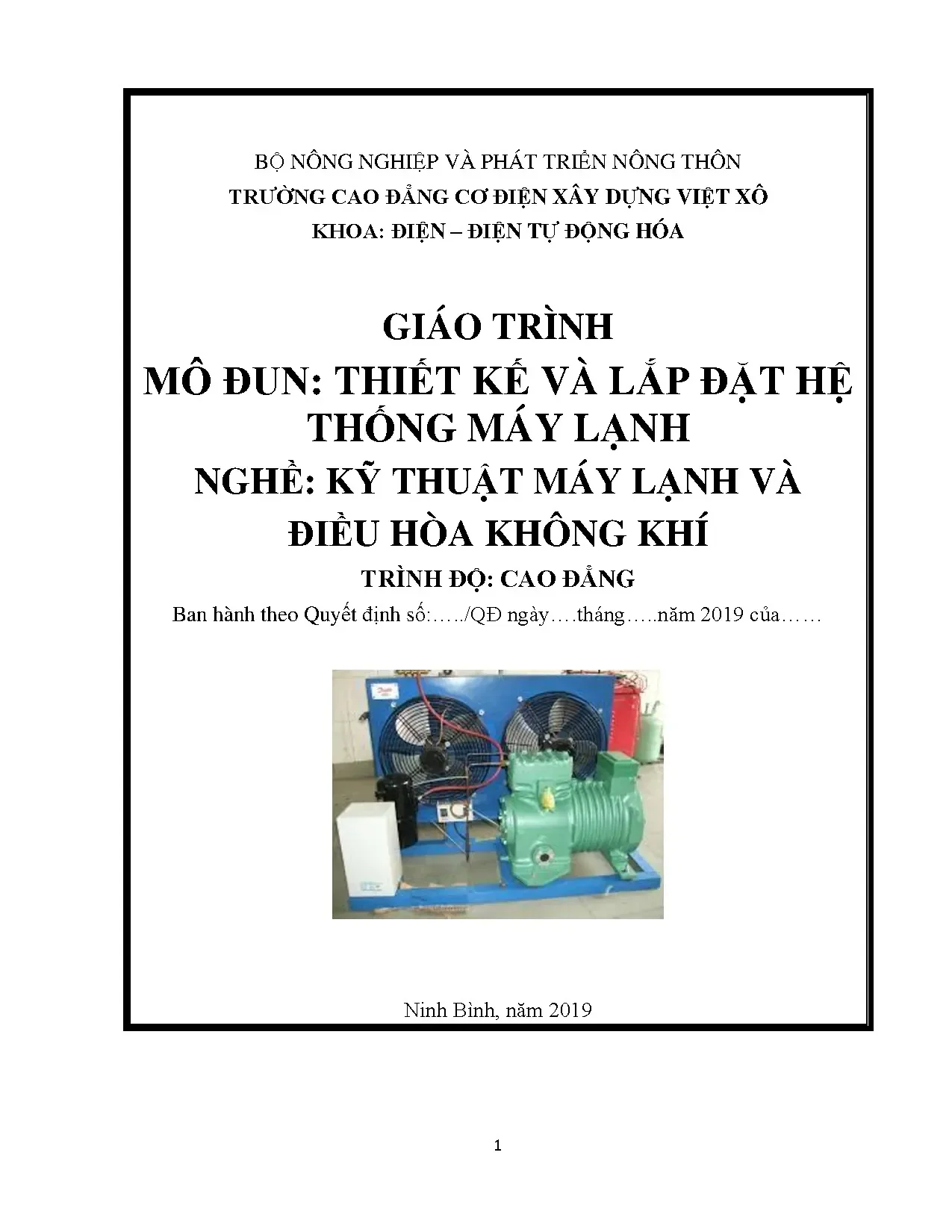

Giáo trình mô đun Thiết kế và lắp đặt hệ thống máy lạnh (Mã số: MĐ29) do Khoa Điện – Điện tự động hóa thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô biên soạn, xuất bản năm 2019 tại Ninh Bình dưới sự chủ biên của ThS. Trịnh Văn Hùng và ủy viên ThS. Phạm Tiến Dũng.

Về vị trí trong chương trình đào tạo, mô đun MĐ29 được xếp vào giai đoạn chuyên môn nghề thuộc hệ đào tạo Cao đẳng ngành Kỹ thuật máy lạnh và điều hòa không khí. Sinh viên bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở và các mô đun chuyên ngành tiên quyết bao gồm: Điện cơ bản, Lạnh cơ bản, Hệ thống máy lạnh dân dụng và thương nghiệp, cùng Hệ thống máy lạnh công nghiệp. Thời lượng của mô đun là 90 giờ, được phân bổ thành 10 giờ lý thuyết, 69 giờ thực hành/thảo luận/bài tập và 11 giờ kiểm tra.

Mục tiêu học tập của mô đun tập trung vào ba kết quả cốt lõi:

  • Trình bày được phương pháp tính toán tải nhiệt kho lạnh, xác định chu trình nhiệt động và lựa chọn thiết bị trao đổi nhiệt, máy nén;
  • Thiết kế, bố trí mặt bằng thiết bị và thể hiện được sơ đồ hệ thống lạnh, sơ đồ mạch điện điều khiển trên bản vẽ kỹ thuật;
  • Thực hiện gia công, lắp đặt cơ khí - điện lạnh, thử nghiệm áp suất, hút chân không và vận hành hệ thống máy sản xuất nước đá cây, kem que.

Cấu trúc giáo trình triển khai qua 3 bài học theo trình tự kỹ thuật khép kín: Bài 1 - Tính toán xác định phụ tải lạnh (24 giờ); Bài 2 - Thiết kế hệ thống máy lạnh (16 giờ); Bài 3 - Lắp đặt hệ thống máy lạnh (50 giờ). Điểm đặc sắc của tài liệu là định hướng chuyển giao kỹ thuật thực tế: kết hợp phương pháp tính nhiệt công nghiệp tiêu chuẩn với giải pháp cải tạo, tận dụng cụm máy nén - dàn ngưng từ máy điều hòa không khí cục bộ để dựng hệ thống máy làm đá và kem cỡ nhỏ.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức qua 3 bài học nghiệp vụ có tính logic lũy tiến:

  - Kích thước kho & tải trọng       - Cấu tạo máy đá bể muối          - Lắp đặt vỏ bể & cách nhiệt
  - Chiều dày lớp cách nhiệt         - Cân bằng nhiệt làm đá           - Cân cáp ống mao (90-110 psi)
  - Tổn thất nhiệt Q1 -> Q5          - Chu trình R22 (lg p-i)          - Gia công dàn bay hơi ống trơn
  - Tính chọn máy nén & dàn          - Bản vẽ hệ thống A0              - Thử kín 250 psi & Chân không

  • Bài 1: Tính toán xác định phụ tải lạnh (MĐ29.01): Khảo sát cấu trúc hộ tiêu thụ lạnh; xác định dung tích buồng chứa $E = V \cdot g_v$ dựa trên định mức chất tải tiêu chuẩn (Bảng 1.1) và diện tích xây dựng $F_l = F / \beta_F$ theo hệ số sử dụng $\beta_F$ (Bảng 1.2). Module cung cấp công thức tính chiều dày lớp cách nhiệt $\delta_{CN}$ thông qua hệ số dẫn nhiệt $\lambda$ của các vật liệu (polyurethane cứng $\lambda = 0{,}041\text{ W/m}\cdot\text{K}$, polystirol $\lambda = 0{,}047\text{ W/m}\cdot\text{K}$) và điều kiện kiểm tra chống đọng sương $k \le k_s$. Bài học đi sâu vào định lượng 5 thành phần tổn thất nhiệt: truyền nhiệt qua kết cấu bao che và bức xạ ($Q_1$), nhiệt do xử lý sản phẩm và bao bì ($Q_2$), nhiệt thông gió rò lọt ($Q_3$), nhiệt vận hành từ người, đèn, động cơ ($Q_4$), và nhiệt hô hấp của nông sản ($Q_5$). Từ đó, xác định công suất nhiệt của máy nén: $$Q_{MN} = 0{,}8Q_1 + 1{,}0Q_2 + 1{,}0Q_3 + 0{,}6Q_4 + 1{,}0Q_5$$ và tính chọn bề mặt trao đổi nhiệt của dàn bay hơi $F_0$, dàn ngưng tụ $F_k$.

  • Bài 2: Thiết kế hệ thống máy lạnh (MĐ29.02): Tập trung vào mô hình máy đá cây cỡ nhỏ ngâm trong bể nước muối trung gian (dung dịch NaCl nhiệt độ $-8^\circ\text{C}$ đối với làm đá và $-18^\circ\text{C}$ đối với làm kem). Nội dung làm rõ cấu tạo cơ khí gồm vỏ thùng tôn kẽm dày 0,8–1,5 mm, lớp xốp cách nhiệt 10–15 cm, dàn bay hơi ống đồng trơn không cánh tản nhiệt và 3 phương án bố trí cánh khuấy nước muối (đặt đứng, đặt nghiêng, đặt ngang). Bài học phân tích chu trình lạnh R22 trên đồ thị $lg,p-i$ tại các thông số bốc hơi $t_0 = -15^\circ\text{C}$ ($p_0 = 0{,}3\text{ MPa}$), ngưng tụ $t_k = 45^\circ\text{C}$ ($p_k = 1{,}73\text{ MPa}$), tỷ số nén $\Pi = 5{,}8$, hệ số cấp $\lambda = 0{,}67$, từ đó đối chiếu bảng catalog máy nén piston kín hãng MYCOM và lập bản vẽ kỹ thuật cơ điện trên khổ giấy A0.

  • Bài 3: Lắp đặt hệ thống máy lạnh (MĐ29.03): Hướng dẫn quy trình thi công thực nghiệm: gia công lắp ráp vỏ bể $0{,}6\text{ m} \times 0{,}8\text{ m} \times 0{,}8\text{ m}$; kỹ thuật cân cáp ống mao xác định trở lực đạt dải áp suất 90–110 psi (ống mao đường kính trong $\phi 2{,}5$); uốn dàn ống đồng trơn ($W \le 500\text{ mm}, H \le 400\text{ mm}$, đặt cách đáy bể tối thiểu 5 mm); hàn liên kết ống đồng; thử áp lực ni-tơ ở mức 250 psi trong 30 phút bằng bọt xà phòng; hút chân không sâu đạt $-50\text{ inHg}$ và duy trì bơm hút thêm 1 giờ; pha dung dịch muối ăn nồng độ 23% để hạ nhiệt độ đông đặc xuống $-21^\circ\text{C}$.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết và phương pháp tính toán kỹ thuật bao gồm:

  1. Lý thuyết nhiệt động và truyền nhiệt: Nguyên lý chu trình máy lạnh nén hơi 1 cấp; định luật nhiệt động trong quá trình nén đoạn nhiệt ($N_s = m \cdot l$), nén chỉ thị ($N_i = N_s / \eta_i$), nén hiệu dụng ($N_e$) và công suất tiêu thụ điện ($N_{el}$). Xác định nhiệt lượng làm lạnh theo nhiệt dung riêng của nước ($C_{pn} = 4{,}186\text{ kJ/kg}\cdot\text{K}$), nhiệt dung riêng của đá ($C_{pđ} = 2{,}090\text{ kJ/kg}\cdot\text{K}$) và nhiệt ẩn đông đặc ($r = 333{,}6\text{ kJ/kg}$).
  2. Phương pháp tính toán kết cấu bao che: Kỹ thuật dải nền chia vùng rộng 2 m tính từ tường bao để xác định truyền nhiệt qua nền đất; công thức hiệu nhiệt độ dư $t_{12}$ theo định hướng bức xạ mặt trời các vách hướng Đông, Tây, Nam, Bắc.
  3. Tiêu chuẩn kỹ thuật bảo quản: Bảng thông số bảo quản cho từng nhóm thực phẩm theo tiêu chuẩn kỹ thuật của Đức và Nga: thịt gia súc ($-0{,}5 \div 0{,}5^\circ\text{C}$, $82 \div 85%$ RH), thủy sản tươi ướp đá ($-1^\circ\text{C}$, $100%$ RH), rau quả tươi và đồ hộp.

Kỹ năng phát triển

Tài liệu cung cấp hệ thống bài tập thực hành nhằm rèn luyện 3 nhóm kỹ năng:

  • Kỹ năng tính toán và tra cứu: Sử dụng bảng biểu chất tải, đồ thị logarit áp suất - entanpi ($lg,p-i$) của môi chất R22, tính toán chuyển đổi công suất lạnh từ chế độ điều hòa không khí ($Q_{0ĐH}$) sang chế độ tiêu chuẩn ($Q_{0TC}$) và chế độ làm việc thực tế ($Q_0$).
  • Kỹ năng thiết kế kỹ thuật: Vẽ sơ đồ nguyên lý hệ thống làm lạnh gián tiếp qua nước muối, sơ đồ mạch điện động lực và điều khiển máy nén 1 pha, quạt dàn ngưng, động cơ cánh khuấy trên khổ giấy A0.
  • Kỹ năng thi công thực hành: Thao tác uốn, loe, hàn nối ống đồng; cân chỉnh trở lực ống mao; bọc cách nhiệt tấm xốp Polystirol có lót màng ngăn ẩm; kiểm tra rò rỉ áp lực cao; vận hành hút chân không khử ẩm; pha chế muối công nghiệp đạt nồng độ tỷ trọng 23%.

Phương pháp giảng dạy và học tập

Giáo trình MĐ29 được thiết kế theo cấu trúc mô-đun kỹ năng tích hợp, lấy khối lượng bài tập thực hành làm trọng tâm với tỷ trọng thực hành chiếm hơn $76%$ tổng thời lượng đào tạo (69/90 giờ).

Phương pháp tiếp cận sư phạm được chia làm 4 hợp phần rõ ràng:

  1. Phương pháp tổ chức bài tập tính toán cá nhân hóa: Sau mỗi nội dung lý thuyết, giảng viên giao bài tập với các thông số tải và loại sản phẩm độc lập cho từng sinh viên nhằm rèn luyện kỹ năng tính diện tích kho, chiều dày lớp cách ly chống đọng sương, và tính dòng nhiệt $Q_1, Q_2, Q_3, Q_4$. Trong Bài 2, sinh viên thực hiện tính toán thiết kế theo nhóm đối với 4 dải thông số bể đá cụ thể:

    • Bể $540 \times 800 \times 450\text{ mm}$ (12 khuôn, năng suất 24 kg/mẻ);
    • Bể $640 \times 800 \times 450\text{ mm}$ (16 khuôn, năng suất 32 kg/mẻ);
    • Bể $750 \times 800 \times 450\text{ mm}$ (18 khuôn, năng suất 36 kg/mẻ);
    • Bể $850 \times 800 \times 450\text{ mm}$ (22 khuôn, năng suất 44 kg/mẻ).

  2. Quy trình thực hành lắp ráp tại xưởng: Tổ chức lớp học theo các nhóm 4 sinh viên để phối hợp thực hiện bài thực hành tổng hợp số 3 (thời lượng 43 giờ). Mỗi nhóm nhận nguyên vật liệu gồm thùng tôn hoa ($0{,}6\text{ m} \times 0{,}8\text{ m} \times 0{,}8\text{ m}$), xốp cách nhiệt ($50 \times 500 \times 1000\text{ mm}$), lốc máy nén, ống đồng, van phin lọc và tiến hành cắt xốp, uốn dàn, hàn ống, cân cáp, đấu nối bảng điện có vỏ che chắn, nạp muối và chạy thử nghiệm.

  3. Phương pháp đánh giá và kiểm tra: Mô đun phân chia thời lượng kiểm tra định kỳ ngay sau mỗi bài học (Bài 1: 4 giờ, Bài 2: 2 giờ, Bài 3: 5 giờ). Đánh giá dựa trên các tiêu chí định lượng: độ chính xác của bảng số liệu tính phụ tải nhiệt, chất lượng nét vẽ kỹ thuật trên bản vẽ A0, độ kín của hệ thống khi duy trì áp suất nitơ 250 psi trong 30 phút, áp suất chân không đạt $-50\text{ inHg}$, và thời gian đông đá thực tế của mẻ sản phẩm.

  4. Hướng dẫn tự học: Người học cần chủ động tra cứu các phụ lục vật liệu xây dựng (khối lượng riêng, hệ số dẫn nhiệt của xỉ than, perlit, bông khoáng tẩm bitum, bọt xốp phenolphomandehit), đồ thị trạng thái môi chất lạnh và catalog quy chuẩn của nhà sản xuất máy nén (như MYCOM) để phục vụ cho các bài tập thiết kế.

Điểm nổi bật và cập nhật

Giáo trình thể hiện sự cập nhật bám sát chương trình khung quốc gia về dạy nghề kỹ thuật lạnh, phản ánh các yêu cầu công nghệ và thiết bị thực tế tại Việt Nam vào thời điểm ban hành năm 2019:

  • Giải pháp chuyển đổi thiết bị thực tế: Thay vì chỉ dừng lại ở lý thuyết hệ thống máy đá công nghiệp quy mô lớn, giáo trình đưa ra quy trình chuyển đổi chi tiết từ tổ máy nén dàn ngưng của máy điều hòa không khí cửa sổ sang máy sản xuất đá cây và kem que. Giáo trình cung cấp thông số kỹ thuật cụ thể: dàn ngưng giải nhiệt gió của máy điều hòa khi chuyển sang chế độ làm kem/đá sẽ có diện tích trao đổi nhiệt dư từ 30–35%, cho phép thiết bị vận hành ổn định mà không bị quá tải nhiệt.
  • Tính toán chi tiết các chi tiết phi tiêu chuẩn: Hướng dẫn kết cấu cơ khí của hệ thống bể muối dung dịch, bao gồm phương pháp gia công thùng tôn kẽm có gân tăng cứng bằng thép góc, kỹ thuật làm kín trục cánh khuấy nằm ngang bằng ống bọc, đệm cao su, dây amiăng tẩm mỡ và đai ốc hãm chuyên dụng.
  • Tiêu chuẩn kỹ thuật môi chất R22 và R12: Giáo trình cung cấp bảng nút thông số chu trình lạnh (Bảng 2.1) bao gồm nhiệt độ, áp suất, entanpi và thể tích riêng tại 6 điểm trạng thái (1', 1, 2, 3', 3, 4) phục vụ việc tính toán năng suất lạnh riêng khối lượng ($q_0 = 152\text{ kJ/kg}$) và năng suất lạnh riêng thể tích ($q_v = 1900\text{ kJ/m}^3$).
  • Tích hợp yêu cầu an toàn công nghiệp: Giáo trình quy định các biện pháp an toàn kỹ thuật như: lắp cao su hoặc lò xo giảm rung/chấn động cho máy nén; thiết kế vỏ che chống nước muối ăn mòn cho bảng điện; hướng luồng gió nóng của quạt dàn ngưng thổi từ trong ra ngoài để tránh hiện tượng quẩn gió làm tăng áp suất ngưng tụ.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  1. Sinh viên trình độ Cao đẳng: Sinh viên năm thứ hai hoặc năm thứ ba theo học ngành Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu đóng vai trò là giáo trình học tập cốt lõi của mô đun MĐ29 nhằm tổng hợp kiến thức từ các môn học trước để giải quyết nhiệm vụ thiết kế, lắp ráp một hệ thống máy lạnh hoàn chỉnh.

  2. Điều kiện tiên quyết đối với người học: Người học bắt buộc phải có kiến thức nền tảng về:

    • Các nguyên lý truyền nhiệt và nhiệt động học kỹ thuật lạnh;
    • Cấu tạo và nguyên lý của máy nén lạnh piston, dàn ngưng tụ, dàn bay hơi;
    • Đọc và phân tích sơ đồ mạch điện điều khiển hệ thống lạnh cơ bản;
    • Kỹ năng cơ khí đại cương: cắt, uốn, nong, loe và hàn hơi ống đồng.

  3. Giảng viên chuyên ngành: Giảng viên tại các trường Cao đẳng, Trung cấp nghề sử dụng tài liệu làm khung bài giảng lý thuyết, ngân hàng đề bài tập thiết kế hệ thống kho lạnh, đồng thời là sổ tay hướng dẫn tổ chức quy trình thực hành, tiêu chí chấm điểm và kiểm tra kỹ năng nghề tại xưởng.

  4. Kỹ thuật viên và người tự học: Tài liệu có giá trị tham khảo cho cán bộ kỹ thuật thi công lắp đặt tại các cơ sở chế biến thực phẩm, xưởng sản xuất đá cây quy mô vừa và nhỏ cần tra cứu thông số hệ số truyền nhiệt $k$, công thức dải nền, và quy trình cân cáp ống mao cho hệ thống lạnh dùng môi chất R22.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Kỹ thuật máy lạnh và điều hòa không khí, giáo viên giảng dạy mô đun chuyên môn nghề MĐ29, và các kỹ thuật viên muốn nắm vững phương pháp tính toán phụ tải kho lạnh và lắp đặt hệ thống máy đá cỡ nhỏ.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học kỹ thuật cơ sở và các mô đun chuyên ngành: Điện cơ bản, Lạnh cơ bản, Hệ thống máy lạnh dân dụng và thương nghiệp, Hệ thống máy lạnh công nghiệp. Ngoài ra, cần có kỹ năng thao tác cơ khí ống đồng và đọc bản vẽ kỹ thuật.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khác là gì?

Giáo trình không thuần túy trình bày lý thuyết tính toán nhiệt công nghiệp tổng quát mà tập trung hướng dẫn giải pháp công nghệ mang tính thực hành cao: thiết kế, cải tạo cụm máy nén - dàn ngưng từ máy điều hòa nhiệt độ cửa sổ sang hệ thống máy làm đá và kem que ngâm bể nước muối, kèm theo quy trình gia công, cân cáp và chạy thử chi tiết.

4. Làm sao để tự học và làm bài tập hiệu quả theo giáo trình?

Người học cần bám sát trình tự:

  • Bước 1: Tra cứu các bảng tiêu chuẩn chất tải (Bảng 1.1) và hệ số dẫn nhiệt vật liệu để tính toán dung tích, diện tích kho và tải nhiệt $Q_1 \div Q_5$;
  • Bước 2: Dựng chu trình nhiệt động trên đồ thị $lg,p-i$ của R22 để xác định các thông số entanpi và lưu lượng môi chất;
  • Bước 3: Lập bản vẽ bố trí thiết bị trên giấy A0;
  • Bước 4: Đối chiếu quy trình thực hành 6 bước ở Bài 3 (cắt xốp, uốn ống trơn, cân cáp 90–110 psi, hàn kín, thử áp nitơ 250 psi, hút chân không $-50\text{ inHg}$) để thực hành tại xưởng.

5. Giáo trình có các bảng dữ liệu bổ trợ nào kèm theo?

Tài liệu cung cấp hệ thống dữ liệu tra cứu kỹ thuật phong phú:

  • Bảng tiêu chuẩn chất tải $g_v$ và hệ số thể tích cho 22 loại thực phẩm bảo quản;
  • Bảng hệ số sử dụng diện tích $\beta_F$ theo thể tích buồng;
  • Bảng chế độ nhiệt độ, độ ẩm và thời gian bảo quản của rau quả tươi, đồ hộp, sản phẩm động vật theo tiêu chuẩn Đức và Nga;
  • Bảng hệ số truyền nhiệt $k$ của kết cấu tường bao, mái, vách ngăn và hệ số tỏa nhiệt $\alpha_1, \alpha_2$;
  • Bảng hiệu nhiệt độ dư $t_{12}$ theo hướng địa lý từ $10^\circ \div 30^\circ$ vĩ Bắc;
  • Bảng thông số kỹ thuật và năng suất lạnh của máy nén Piston kín hãng MYCOM.

Kết luận

Giáo trình mô đun Thiết kế và lắp đặt hệ thống máy lạnh (MĐ29) do Trường Cao đẳng Cơ điện Xây dựng Việt Xô ban hành là tài liệu học thuật định hướng thực hành nghiệp vụ kỹ thuật lạnh. Giá trị cốt lõi của tài liệu nằm ở việc chuẩn hóa quy trình từ tính toán lý thuyết tải nhiệt, thiết kế chu trình nhiệt động R22, lập bản vẽ kỹ thuật cơ điện A0, cho đến kỹ thuật thi công, lắp đặt, thử nghiệm áp suất và vận hành thực tế hệ thống máy đá bể muối.

Lộ trình học tập khuyến nghị cho sinh viên là hoàn thiện tuần tự 3 giai đoạn: Tính toán phụ tải và chọn máy nén (Bài 1) $\rightarrow$ Thiết kế cấu tạo và lập bản vẽ cơ điện (Bài 2) $\rightarrow$ Gia công cơ khí, cân cáp, hút chân không và chạy thử hệ thống tại xưởng (Bài 3). Để đạt kết quả học tập tốt, người học cần kết hợp sử dụng tài liệu với đồ thị nhiệt động $lg,p-i$, các catalog máy nén công nghiệp và quy chuẩn an toàn lao động trong lắp đặt điện lạnh.
