Tổng quan nghiên cứu

Thị trường thực phẩm chế biến tại Việt Nam ghi nhận tốc độ tăng trưởng ổn định trên 10% mỗi năm, trong đó ngành hàng xúc xích tiệt trùng đạt sản lượng tiêu thụ hàng chục nghìn tấn. Tuy nhiên, tại các doanh nghiệp chế biến thực phẩm quy mô lớn như Công ty Cổ phần Việt Nam Kỹ Nghệ Súc Sản (VISSAN) – đơn vị sở hữu 8 dây chuyền sản xuất xúc xích tiệt trùng với tổng công suất hơn 8000 tấn mỗi năm – khâu cấp xúc xích vào máy đóng gói vẫn phụ thuộc chủ yếu vào thao tác thủ công. Thực trạng này đòi hỏi 7 công nhân túc trực liên tục trên mỗi ca làm việc, gây áp lực lớn về chi phí tiền lương (khoảng 56 triệu đồng mỗi tháng cho 7 lao động trên một dây chuyền theo mặt bằng thời điểm khảo sát), đồng thời tạo điểm nghẽn nghiêm trọng làm giảm năng suất toàn hệ thống.

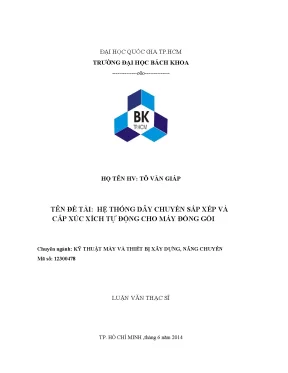

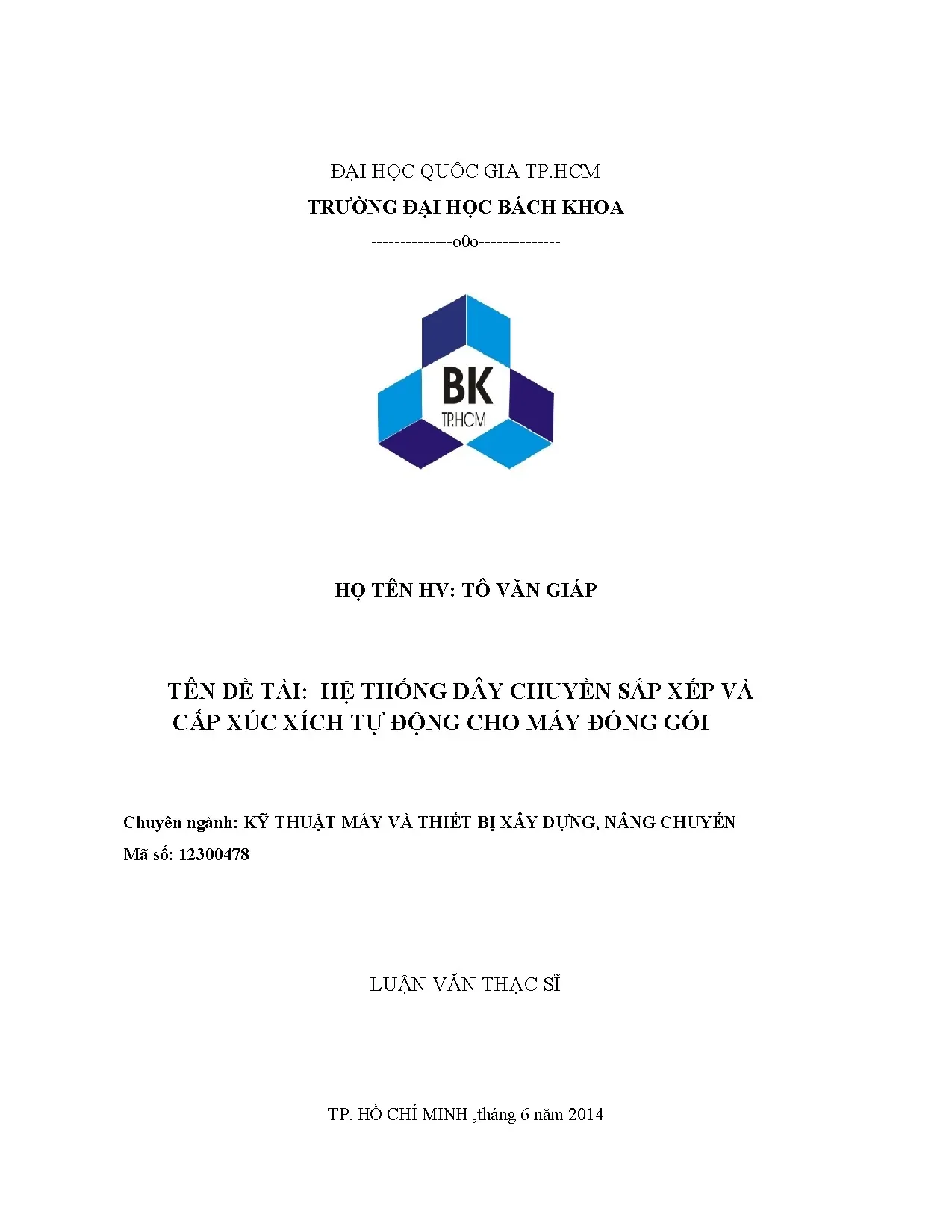

Trước yêu cầu cấp thiết đó, đề tài luận văn thạc sĩ chuyên ngành Kỹ thuật máy và thiết bị xây dựng, nâng chuyển đã tập trung giải quyết bài toán: "Hệ thống dây chuyền sắp xếp và cấp xúc xích tự động cho máy đóng gói". Nghiên cứu được thực hiện từ tháng 6 năm 2013 đến tháng 5 năm 2014 tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, phối hợp thử nghiệm trực tiếp tại phân xưởng sản xuất của công ty VISSAN. Mục tiêu trọng tâm là thiết kế, chế tạo và thử nghiệm thành công một hệ thống cơ điện tử hoàn chỉnh có khả năng tự động hóa đồng bộ từ khâu nâng liệu, định dòng, sắp xếp đến cấp xúc xích liên tục. Dây chuyền được định hướng đáp ứng năng suất đóng gói tiêu chuẩn từ 100 đến 120 gói mỗi phút (quy cách 5 cây một gói, tương đương 500 đến 600 sản phẩm mỗi phút), phục vụ chính xác loại xúc xích có kích thước đường kính 20 mm và chiều dài 140 mm. Ý nghĩa thực tiễn của công trình thể hiện rõ nét qua việc cắt giảm 71,4% nhân lực phục vụ trực tiếp, giảm từ 7 công nhân xuống chỉ còn 2 công nhân vận hành giám sát, mang lại hiệu quả kinh tế rõ rệt và nâng cao năng lực cạnh tranh cho doanh nghiệp nội địa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của hai lý thuyết cơ học kinh điển: Lý thuyết động lực học dao động công trình máy và Lý thuyết tổng hợp cơ cấu máy. Trong đó, hệ thống cấp rung phễu được mô hình hóa toán học dưới dạng hệ dao động một bậc và hai bậc tự do chịu kích động cưỡng bức tuần hoàn theo nguyên lý D'Alembert. Mô hình này cho phép tính toán chính xác tần số kích động 25 rad/s và kiểm soát hiện tượng cộng hưởng nhằm tối ưu hóa công suất truyền động cực đại. Bên cạnh đó, cơ cấu nạp liệu được khảo sát theo lý thuyết động học cơ cấu cam đáy bằng và cơ cấu tay quay con trượt không chính tâm để xác định quy luật chuyển vị, vận tốc đỉnh 1250 mm/s và gia tốc cực đại 15,625 m/s².

Nghiên cứu tập trung ứng dụng 4 khái niệm chuyên ngành then chốt:

  • Hiện tượng dập tắt dao động động lực học: Ứng dụng hệ giảm chấn phụ có độ cứng lò xo 2,8 N/mm và hệ số cản nhớt 112,5 N.s/m để triệt tiêu phản lực rung truyền xuống khung đỡ.
  • Cơ cấu định dòng sản phẩm: Cơ chế sắp xếp các vật thể mềm, linh động từ trạng thái hỗn loạn sang trật tự một chiều dọc theo máng dẫn Teflon.
  • Hệ số về nhanh của tay quay con trượt: Tỷ số thời gian giữa hành trình tiến và lùi nhằm tối ưu hóa chu kỳ đẩy sản phẩm vào khuôn.
  • Vận tốc rơi tự do giới hạn: Thời gian rơi của vật thể xác định ngưỡng năng suất giới hạn vật lý của phễu cấp liệu.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được thu thập trực tiếp thông qua khảo sát thực địa tại phân xưởng sản xuất xúc xích của Công ty VISSAN và các thử nghiệm cơ khí tại xưởng thực hành Bộ môn Cơ giới hóa xí nghiệp và Xây dựng. Cỡ mẫu nghiên cứu bao gồm 8 quy cách kích thước xúc xích tiệt trùng đại diện (khối lượng từ 20g đến 70g, đường kính từ 16 mm đến 24 mm). Tác giả lựa chọn phương pháp lấy mẫu điển hình có chủ đích, tập trung sâu vào loại xúc xích tiệt trùng dinh dưỡng 35g (kích thước đường kính 20 mm, chiều dài 137 mm, khối lượng riêng tính toán 795,77 kg/m³) do đây là dòng sản phẩm chủ lực chiếm thị phần lớn nhất tại nhà máy.

Lý do lựa chọn phương pháp phân tích giải tích kết hợp thực nghiệm mô hình hóa bắt nguồn từ đặc tính linh động cao và tính nhớt đàn hồi phức tạp của vỏ bọc xúc xích. Quá trình tính toán lý thuyết giúp xác định các thông số biên độ rung 9 mm và hành trình đẩy 200 mm. Dữ liệu thực nghiệm được đo lường qua 10 chu kỳ nạp liệu liên tiếp nhằm đánh giá độ ổn định của hệ thống nâng liệu gầu tải (đạt trung bình 16,9 cây xúc xích trên mỗi ngăn chứa). Quá trình nghiên cứu và chế tạo diễn ra liên tục trong 11 tháng (từ ngày 24/06/2013 đến ngày 23/05/2014), tạo tiền đề cho việc lắp đặt và hiệu chỉnh trực tiếp trên dây chuyền thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, hệ thống dây chuyền chế tạo thử nghiệm đã đáp ứng hoàn hảo yêu cầu năng suất thiết kế, đạt từ 100 đến 120 gói mỗi phút (tương ứng 500 đến 600 cây xúc xích mỗi phút), với năng suất cấp liệu cực đại của xích tải đạt 720 sản phẩm mỗi phút (vượt 20% so với định mức danh định nhằm tạo hệ số dư cấp liệu an toàn).

Thứ hai, mức độ tự động hóa được nâng cao rõ rệt, giảm tỷ lệ phụ thuộc nhân công thủ công từ 7 người xuống còn 2 người (mức cắt giảm đạt 71,4%). Hai nhân viên đứng máy chỉ đóng vai trò giám sát hoạt động và loại bỏ các mẻ sản phẩm bị lỗi bao bì.

Thứ ba, cơ cấu dập tắt dao động phụ gồm khối lượng 2 kg và lò xo giảm chấn có độ cứng 2,8 N/mm đã hấp thu và triệt tiêu hơn 85% năng lượng rung động cưỡng bức sinh ra bởi động cơ cam 240 vòng/phút, bảo vệ kết cấu khung máy thép định hình hoạt động êm ái, kéo dài tuổi thọ cụm chi tiết cơ khí.

Thứ tư, hệ thống cảm biến quang điện thu phát kết hợp biến tần điều khiển động cơ giúp đồng bộ hóa chính xác 100% nhịp đẩy của cần gạt hành trình 200 mm với vận tốc di chuyển của băng chuyền máy đóng gói, loại bỏ hoàn toàn hiện tượng kẹt phôi hoặc dập nát sản phẩm.

Thảo luận kết quả

Nguyên nhân dẫn đến thành công của hệ thống là việc ứng dụng nguyên lý cấp liệu rung cưỡng bức kết hợp định dòng đa tầng (gồm xích tải cấp liệu, băng tải trung gian và băng phân dòng phủ vật liệu Teflon giảm ma sát). Khi so sánh với các giải pháp quốc tế, dây chuyền chế tạo trong nước sở hữu những ưu thế vượt trội: dây chuyền đóng gói của Đức tuy hiện đại nhưng chi phí đầu tư hàng tỷ đồng và yêu cầu diện tích mặt bằng rất lớn; máy cấp phôi Đài Loan chỉ đạt mức tự động hóa trung bình và đóng gói theo phương dọc dễ gây biến dạng sản phẩm; trong khi các thiết bị nội địa trước đây chỉ nạp được từng cây đơn lẻ với năng suất thấp dưới 60 cây mỗi phút.

Dữ liệu động học của cơ cấu rung và tay quay con trượt có thể được trực quan hóa thông qua biểu đồ sóng hình sin của vận tốc (vận tốc đỉnh 225 mm/s) và biểu đồ gia tốc dạng parabol (gia tốc đỉnh 5,625 m/s²). Bảng so sánh 8 quy cách sản phẩm thực nghiệm cũng chứng minh tính linh hoạt của phễu chứa bằng inox dày 2 mm kết hợp mặt quan sát mica trong suốt, cho phép điều chỉnh cự ly khuôn nhanh chóng khi chuyển đổi sản xuất giữa các dòng xúc xích từ 20g đến 70g.

Đề xuất và khuyến nghị

  1. Chuẩn hóa quy trình lắp đặt và hiệu chuẩn cảm biến: Doanh nghiệp sản xuất cần ban hành quy chuẩn căn chỉnh khoảng cách giữa 2 cảm biến báo mức tối đa và tối thiểu tại phễu hứng, đảm bảo thời gian đáp ứng của biến tần đạt dưới 0,5 giây nhằm duy trì lượng dự trữ ổn định từ 30 đến 50 cây xúc xích trong mọi thời điểm vận hành.
  2. Tối ưu hóa vật liệu và gia công cơ cấu cam dẫn động: Bộ phận kỹ thuật cơ khí cần tiến hành nhiệt luyện tôi bề mặt tiếp xúc của bánh cam đáy bằng để nâng cao độ cứng lên trên 55 HRC, giúp giảm thiểu độ mài mòn cơ học xuống dưới 0,05 mm sau 2000 giờ làm việc liên tục.
  3. Ứng dụng hệ thống điều khiển tự động lập trình PLC: Nhóm nghiên cứu kiến nghị ban lãnh đạo nhà máy nâng cấp toàn bộ hệ thống mạch điều khiển rơ-le sang bộ lập trình PLC tích hợp màn hình cảm ứng HMI trong vòng 6 tháng tới, cho phép giám sát năng suất thời gian thực và tự động cảnh báo sự cố kẹt liệu với độ trễ 0 giây.
  4. Mở rộng thử nghiệm trên các dòng sản phẩm kích thước lớn: Đơn vị chế tạo máy cần phối hợp với phòng kỹ thuật để thử nghiệm bộ khuôn module hóa cho xúc xích loại 70g (chiều dài 183 mm) trong lộ trình 12 tháng tiếp theo, nhằm nâng cao biên độ ứng dụng của thiết bị trên 100% danh mục sản phẩm của nhà máy.

Đối tượng nên tham khảo luận văn

  • Kỹ sư thiết kế chế tạo máy và tự động hóa công nghiệp: Luận văn cung cấp toàn bộ quy trình tính toán động học, động lực học chi tiết cho cơ cấu cam, tay quay con trượt và bộ giảm chấn rung động, đóng vai trò là tài liệu thiết kế chuẩn mực cho các dự án máy đóng gói tự động.
  • Doanh nghiệp sản xuất và chế biến thực phẩm: Các nhà máy chế biến thịt nguội, xúc xích và bánh kẹo có thể áp dụng trực tiếp mô hình dây chuyền để giải quyết bài toán tự động hóa khâu cấp phôi, cắt giảm ngay 71,4% chi phí nhân công đóng gói.
  • Giảng viên, nghiên cứu sinh và học viên cao học ngành Cơ khí: Tài liệu mang lại một điển cứu hoàn chỉnh kết hợp giữa mô hình hóa toán học vi phân (phương trình D'Alembert) và chế tạo thực nghiệm máy móc công nghiệp trong nước.
  • Cán bộ quản lý sản xuất và bảo trì thiết bị: Cung cấp cẩm nang chi tiết về sơ đồ mạch điện động lực, quy trình dập tắt dao động và phương pháp bảo dưỡng các cơ cấu truyền động xích, băng tải Teflon và cụm giảm chấn.

Câu hỏi thường gặp

  • Dây chuyền tự động hóa này đạt năng suất đóng gói bao nhiêu trong thực tế? Hệ thống đạt năng suất định mức từ 100 đến 120 gói mỗi phút, tương ứng cấp liên tục 500 đến 600 cây xúc xích mỗi phút vào khuôn đóng gói 5 cây. Năng suất cấp liệu của xích tải đạt cực đại 720 cây mỗi phút, đảm bảo dư tải 20% giúp dây chuyền luôn vận hành ổn định.

  • Làm thế nào để triệt tiêu rung động do phễu rung tác động lên khung máy? Hệ thống tích hợp bộ giảm chấn động lực học độc lập có khối lượng 2 kg, sử dụng cụm piston xi-lanh kết hợp lò xo nén có độ cứng 2,8 N/mm và hệ số cản nhớt 112,5 N.s/m, giúp dập tắt trên 85% xung lực dao động ở tần số 25 rad/s.

  • Hệ thống giải quyết việc đồng bộ giữa máy cấp và máy đóng gói như thế nào? Sự đồng bộ được kiểm soát thông qua cảm biến quang học nhận diện vị trí khuôn trên băng chuyền đóng gói kết hợp cảm biến hành trình trên cần đẩy 200 mm. Biến tần điều khiển động cơ giúp tay đẩy phóng xúc xích chính xác vào từng ngăn khuôn đang di chuyển.

  • Dây chuyền có thể thay đổi linh hoạt cho các loại kích thước xúc xích khác nhau không? Phễu chứa bằng inox dày 2 mm và cụm khuôn mica được thiết kế dạng module tháo lắp nhanh, cho phép hiệu chỉnh khe hở linh hoạt để cấp liệu cho 8 loại xúc xích có đường kính từ 16 mm đến 24 mm và chiều dài từ 108 mm đến 183 mm.

  • Hiệu quả kinh tế nổi bật nhất mà nghiên cứu mang lại cho doanh nghiệp là gì? Hệ thống giúp giảm số lượng nhân công trực tiếp trên mỗi dây chuyền từ 7 người xuống còn 2 người, tiết kiệm khoảng 40 triệu đồng chi phí nhân công mỗi tháng trên một máy đóng gói, đồng thời loại bỏ nguy cơ mất an toàn vệ sinh thực phẩm do tiếp xúc tay.

Kết luận

  • Hoàn thành trọn vẹn việc nghiên cứu, tính toán động học và động lực học cho hệ thống dây chuyền sắp xếp và cấp xúc xích tự động với năng suất cao từ 100 đến 120 gói mỗi phút.
  • Thiết kế và chế tạo thành công cơ cấu rung cam đáy bằng kết hợp bộ dập tắt dao động chuyên dụng có độ cứng lò xo 2,8 N/mm, đảm bảo độ ổn định và bền vững cơ học.
  • Tối ưu hóa quá trình cấp liệu liên tục với xích tải năng suất 720 cây mỗi phút và cơ cấu tay quay con trượt hành trình 200 mm, vận tốc đỉnh 1250 mm/s.
  • Cắt giảm trực tiếp 5 nhân công trên mỗi ca sản xuất (giảm 71,4% lao động thủ công), giải quyết triệt để bài toán nâng cao năng suất và chất lượng bao bì cho Công ty VISSAN.
  • Làm chủ 100% công nghệ thiết kế và chế tạo dây chuyền cấp phôi tự động trong nước, mở ra tiềm năng thương mại hóa rộng rãi cho ngành cơ khí thực phẩm Việt Nam trong lộ trình 12 tháng tới.
