Giới thiệu dự án

Trong kỷ nguyên tự động hóa công nghiệp và Logistics 4.0, nhu cầu vận chuyển và định vị vật thể nặng trong không gian làm việc siêu lớn (Large-scale Workspace) ngày càng gia tăng. Theo các báo cáo thị trường về thiết bị nâng hạ công nghiệp, hệ thống cần trục (overhead cranes) và cánh tay robot công nghiệp truyền thống (Serial Manipulators) đang bộc lộ nhiều điểm nghẽn nghiêm trọng: tỷ lệ tự trọng trên tải trọng (Deadweight-to-Payload ratio) quá cao (thường dao động từ 10:1 đến 15:1), chi phí lắp đặt kết cấu cơ khí nặng nề, cùng giới hạn về không gian thao tác cục bộ.

Nhằm giải quyết triệt để những thách thức trên, đề tài "Nghiên cứu, thiết kế và chế tạo Point-Mass Cable Robot nâng vật" do nhóm nghiên cứu ngành Công nghệ Kỹ thuật Cơ điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) thực hiện dưới sự hướng dẫn của ThS. Tưởng Phước Thọ, tập trung phát triển dòng Robot song song truyền động bằng cáp (Cable-Driven Parallel Robot - CDPR). Bằng cách thay thế các khâu cơ khí cứng bằng hệ thống cáp thép nhẹ có độ bền kéo cao, CDPR cho phép mở rộng không gian làm việc linh hoạt, giảm thiểu quán tính chuyển động và tối ưu hóa chi phí chế tạo.

                  [Khung kết cấu 4 góc (1700x1700x1000 mm)]
                   /              |              |              \
           [Bộ tời 1]        [Bộ tời 2]     [Bộ tời 3]     [Bộ tời 4]
          (Vít me + Đai)    (Vít me + Đai)  (Vít me + Đai)  (Vít me + Đai)
                   \              |              |              /
                    \             |              |             /
                     ===>  [Đầu công tác Point-Mass]  <===
                             (Tải trọng định mức 30kg)

Problem Statement và các Pain Points chính

Các hệ thống robot nâng hạ truyền thống gặp phải các vấn đề cốt lõi:

  • Tự trọng cơ cấu quá lớn: Cánh tay robot nối tiếp tiêu tốn phần lớn năng lượng động cơ chỉ để nâng chính các khớp và thanh nối (links) của nó, dẫn đến hiệu suất tải trọng hữu ích thấp.
  • Hiện tượng chồng lớp và biến thiên bán kính tang cuốn (Cable Stacking/Overlap Issue): Ở các bộ tời thông thường, cáp cuộn tự do đè lên nhau làm thay đổi liên tục bán kính cuộn hiệu dụng, gây sai số nghiêm trọng khi tính toán chiều dài dây học ngược từ số xung encoder/bước động cơ.
  • Ràng buộc tĩnh lực đơn phương (Tension-only constraint): Dây cáp chỉ có thể truyền lực kéo dương ($T_i > 0$), hoàn toàn không có khả năng chịu nén, khiến bài toán phân bổ lực căng và đảm bảo cân bằng tĩnh trong toàn bộ không gian làm việc trở nên phi tuyến và phức tạp.

Mục tiêu dự án

  1. Xây dựng mô hình toán học giải quyết bài toán động học nghịch (Inverse Kinematics) và bài toán cân bằng tĩnh lực (Static Equilibrium) cho hệ thống CDPR 4 cáp, 3 bậc tự do (3-DOF Point-Mass).
  2. Phát triển thuật toán tối ưu hóa lực căng dây trên nền tảng quy hoạch tuyến tính (Linear Programming) bằng hàm linprog trong MATLAB, xác định chính xác không gian làm việc khả thi (Wrench-Feasible Workspace).
  3. Thiết kế và chế tạo bộ tời thu/nhả cáp tích hợp cơ cấu trục vít me đồng bộ, ngăn ngừa tuyệt đối hiện tượng xếp chồng cáp (Zero-stacking Level Wind Mechanism).
  4. Thiết kế tủ điều khiển trung tâm sử dụng vi điều khiển STM32 theo kiến trúc Master - Slave, giao tiếp Modbus RTU qua chuẩn RS232/RS485 với giao diện giám sát C# WinForms trên máy tính.
  5. Chế tạo mô hình thực nghiệm hoàn chỉnh và kiểm chứng độ chính xác động học, khả năng chịu tải định mức 30 kg.

Phạm vi và giới hạn đề tài

  • Cấu hình hình học: CDPR cấu hình treo (Suspended CDPR), 4 sợi cáp độc lập điều khiển đầu công tác điểm (Point-Mass) với 3 bậc tự do tịnh tiến ($x, y, z$), bỏ qua 3 bậc tự do quay.
  • Kích thước khung thử nghiệm: $1700 \text{ mm} \times 1700 \text{ mm} \times 1000 \text{ mm}$ ($L \times W \times H$).
  • Đặc tính tải: Tải trọng khảo sát thực nghiệm tối đa 30 kg, vận hành ở dải vận tốc thấp nhằm triệt tiêu lực quán tính động lực học phức tạp, tập trung tối ưu bài toán cân bằng tĩnh.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Robot nối tiếp (Serial Arm) Cần trục Gantry / Overhead Robot cáp 3 dây (3-Cable CDPR) Hệ thống 4-Cable Point-Mass CDPR (Đề tài)
Tỷ lệ Tải trọng / Tự trọng Thấp ($< 0.2$) Trung bình ($0.5 - 1.0$) Rất cao ($> 3.0$) Rất cao ($> 4.5$)
Không gian làm việc Bị giới hạn bởi tầm với cơ cấu Cố định theo dầm trượt Lăng trụ tam giác hẹp Linh hoạt mở rộng ($1700 \times 1700 \times 1000 \text{ mm}$)
Độ ổn định & Ràng buộc lực Cao (khớp cứng) Cao (thanh ray cứng) Thấp (thiếu biến ràng buộc $m=n$) Tối ưu (Thừa ràng buộc $m=n+1=4$)
Chi phí chế tạo & Lắp đặt Rất cao Cao Thấp Tối ưu, linh kiện phổ biến
Hiện tượng trượt/chồng cáp Không áp dụng Dễ chồng lớp gây sai số Thường gặp Triệt tiêu hoàn toàn nhờ tời vít me

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have: Động học nghịch xác định chính xác chiều dài 4 sợi cáp; Cơ cấu tời chống rối cáp; Lực căng dây $T_i$ luôn nằm trong dải an toàn $[20\text{ N}, 300\text{ N}]$.
  • Should Have: Giao diện C# WinForms điều khiển thời gian thực; Thuật toán linprog tối ưu hóa tổng lực căng; Giao tiếp Master-Slave ổn định.
  • Could Have: Tính toán bù độ võng dây cáp do biến dạng đàn hồi; Khả năng nội suy quỹ đạo cong mượt mà.
  • Won't Have: Bù động lực học thời gian thực ở dải vận tốc siêu cao ($> 5\text{ m/s}$).

Thiết kế hệ thống

+-------------------------------------------------------------+
|                     PC Host (C# GUI)                        |
|       - Tính toán quỹ đạo x,y,z                             |
|       - Giao tiếp Modbus RTU / RS232                        |
+------------------------------+------------------------------+
                               |
                               v
+-------------------------------------------------------------+
|                 Master Controller (STM32F4)                 |
|       - Giải mã lệnh, đồng bộ xung nhịp                     |
|       - Phân phối toạ độ xuống các Slave qua RS485          |
+------------------------------+------------------------------+
                               |
       +-----------------------+-----------------------+
       |                       |                       |
       v                       v                       v
+---------------+       +---------------+       +---------------+
| Slave 1 (STM32)|      | Slave 2 (STM32)|      | Slave 3, 4    |
| + Driver 2DM860|      | + Driver 2DM860|      | + Driver      |
+-------+-------+       +-------+-------+       +-------+-------+
        |                       |                       |
        v                       v                       v
+---------------+       +---------------+       +---------------+
| Động cơ bước  |       | Động cơ bước  |       | Động cơ bước  |
| 86BYGH + Hộp số|      | 86BYGH + Hộp số|      | 86BYGH + Hộp số|
+-------+-------+       +-------+-------+       +-------+-------+
        |                       |                       |
        v                       v                       v
[Bộ tời Vít me 1]       [Bộ tời Vít me 2]       [Bộ tời Vít me 3,4]

Technology Stack và Phần cứng tích hợp

  • Vi điều khiển: STM32F407VGT6 (ARM Cortex-M4 @ 168MHz) cho Master; STM32F103C8T6 cho các nút Slave.
  • Bộ truyền động: Động cơ bước 2 pha NEMA 34 (Mã 86BYGH) tích hợp hộp giảm tốc hành tinh tỷ số truyền $1:10$, tạo moment giữ lớn.
  • Driver công suất: Leadshine 2DM860 Microstepping Driver (điện áp hoạt động 24-80VAC / 30-110VDC, dòng cực đại 6.0A).
  • Bộ truyền cơ khí: Bộ truyền đai răng đồng bộ chuẩn HTD 5M kết hợp trục vít me bi (Lead Screw) bước 5mm dẫn hướng tang cuốn cáp nhôm định hình phi 100mm.
  • Dây cáp truyền động: Cáp thép bọc nhựa dẻo chịu lực, chống dão đàn hồi, tải trọng phá hủy $> 3500\text{ N}$.
  • Phần mềm: MATLAB R2023a (Mô phỏng động học & Tối ưu hóa tĩnh lực), Visual Studio 2022 / C# .NET WinForms (Giao diện HMI), Keil C uVision 5 (Firmware nhúng).

Methodology

Mô hình toán học của Point-Mass CDPR 4 cáy 3-DOF được thành lập với hệ tọa độ gắn tại tâm mặt đáy khung làm việc. Gọi vị trí 4 ròng rọc cố định tại đỉnh khung là $A_i(x_i, y_i, z_i)$ với $i=1..4$, tọa độ đầu công tác là $P(x, y, z)$.

Phương trình động học nghịch (Inverse Kinematics)

Chiều dài dây thứ $i$ được tính toán trực tiếp từ khoảng cách hình học Euclidean: $$l_i = \sqrt{(x - x_i)^2 + (y - y_i)^2 + (z - z_i)^2}$$

Vận tốc yêu cầu của từng sợi cáp $i$ được xác định thông qua vi phân: $$\dot{l}_i = \frac{(x - x_i)\dot{x} + (y - y_i)\dot{y} + (z - z_i)\dot{z}}{l_i} = \mathbf{u}_i^T \mathbf{v}_P$$ Trong đó $\mathbf{u}_i$ là vector đơn vị hướng từ đầu công tác $P$ đến điểm treo $A_i$.

Phương trình cân bằng tĩnh lực và Không gian làm việc

Điều kiện cân bằng tĩnh lực tại điểm nút treo tải: $$\sum_{i=1}^{4} \vec{T}i + \vec{P} = \vec{0} \iff \mathbf{A}{eq} \mathbf{T} = \mathbf{b}_{eq}$$

Với ma trận phân bố cấu trúc (Structure Matrix): $$\mathbf{A}{eq} = \begin{bmatrix} \frac{x_1 - x}{l_1} & \frac{x_2 - x}{l_2} & \frac{x_3 - x}{l_3} & \frac{x_4 - x}{l_4} \ \frac{y_1 - y}{l_1} & \frac{y_2 - y}{l_2} & \frac{y_3 - y}{l_3} & \frac{y_4 - y}{l_4} \ \frac{z_1 - z}{l_1} & \frac{z_2 - z}{l_2} & \frac{z_3 - z}{l_3} & \frac{z_4 - z}{l_4} \end{bmatrix}, \quad \mathbf{T} = \begin{bmatrix} T_1 \ T_2 \ T_3 \ T_4 \end{bmatrix}, \quad \mathbf{b}{eq} = \begin{bmatrix} 0 \ 0 \ m \cdot g \end{bmatrix}$$

Vì hệ thống có $m=4$ dây nhưng chỉ có $n=3$ bậc tự do tịnh tiến, đây là hệ phương trình thừa ẩn định tĩnh. Nhóm áp dụng thuật toán Quy hoạch tuyến tính để cực tiểu hóa tổng lực căng tác dụng lên cơ cấu nhằm tiết kiệm năng lượng: $$\min f(\mathbf{T}) = \sum_{i=1}^4 T_i \quad \text{với điều kiện: } \mathbf{A}{eq}\mathbf{T} = \mathbf{b}{eq} \quad \text{và} \quad 20\text{ N} \le T_i \le 300\text{ N}$$

Implementation và kết quả

Development process

Thuật toán tối ưu hóa lực căng trên MATLAB

Nhóm hiện thực hóa bài toán tối ưu thông qua hàm solver linprog của MATLAB nhằm tìm nghiệm lực căng tối ưu và quét toàn bộ không gian làm việc:

% Thiet lap cac tham so hinh hoc khung robot (don vi: mm)
a = 1700; b = 1700; h = 1000;
P_load = 12 * 9.81; % Tai trong thuc nghiem 12 kg (~117.72 N)
T_min = 20; T_max = 300; % Gioi han luc cang day (N)

% Vector ham muc tieu: Min tong luc cang f = T1 + T2 + T3 + T4
f = [1; 1; 1; 1];

% Rang buoc bat dang thuc: T_min <= Ti <= T_max
A = [ eye(4); -eye(4) ];
b = [ T_max*ones(4,1); -T_min*ones(4,1) ];

% Toa do dau cong tac P(x, y, z)
x = 300; y = 400; z = 500;
Ai = [ a/2, -b/2, h; -a/2, -b/2, h; -a/2, b/2, h; a/2, b/2, h ];

% Tinh ma tran cau truc Aeq
Aeq = zeros(3, 4);
for i = 1:4
    L_vec = Ai(i,:) - [x, y, z];
    Li = norm(L_vec);
    Aeq(:, i) = (L_vec / Li)';
end
beq = [0; 0; P_load];

% Giai bai toan quy hoach tuyen tinh
options = optimoptions('linprog','Display','none');
[T_opt, fval, exitflag] = linprog(f, A, b, Aeq, beq, [], [], options);

Xử lý đồng bộ trục tời cơ khí (Level-Wind Mechanism)

Để khắc phục hoàn toàn hiện tượng cáp bị cuộn đè lên nhau, trục vít me dẫn hướng được kết nối đồng tốc với trục quay của tang cuốn qua bộ truyền đai răng tỷ số truyền $i = 1:1$. Khi tang quay được 1 vòng ($360^\circ$), trục vít me dịch chuyển cụm rải cáp một quãng đúng bằng đường kính danh nghĩa của sợi cáp ($d_{cable} = 2\text{ mm}$), đảm bảo bước quấn liên tục không khe hở và không chồng lớp.

// Trích xuất mã nguồn Firmware điều khiển phát xung đồng bộ timer STM32
void TIM1_UP_IRQHandler(void) {
    if (TIM_GetITStatus(TIM1, TIM_IT_Update) != RESET) {
        // Phat xung Step toi Driver 2DM860 theo tan so dong hoc nghich
        if (step_counter_motor1 < target_steps_motor1) {
            GPIO_SetBits(GPIOB, GPIO_Pin_0); // STEP HIGH
            delay_us(2);
            GPIO_ResetBits(GPIOB, GPIO_Pin_0); // STEP LOW
            step_counter_motor1++;
        }
        TIM_ClearITPendingBit(TIM1, TIM_IT_Update);
    }
}

Testing và validation

Kiểm nghiệm mô phỏng động học nghịch từ quỹ đạo mẫu

Thử nghiệm di chuyển đầu công tác từ điểm ban đầu $P(0, 0, 300\text{ mm})$ đến điểm đích $A(300\text{ mm}, 400\text{ mm}, 500\text{ mm})$ cho kết quả biến thiên chiều dài dây trên MATLAB:

[Quỹ đạo P(0,0,300) -> A(300,400,500)]
Dây cáp 1: l1 ban đầu = 1435.3 mm  -->  l1 kết thúc = 1051.7 mm
Dây cáp 2: l2 ban đầu = 1435.3 mm  -->  l2 kết thúc = 1421.2 mm
Dây cáp 3: l3 ban đầu = 1435.3 mm  -->  l3 kết thúc = 1637.1 mm
Dây cáp 4: l4 ban đầu = 1435.3 mm  -->  l4 kết thúc = 1292.3 mm

Kết quả thực nghiệm đo lường lực căng và định vị vị trí

Tải trọng thử nghiệm Tọa độ mục tiêu $(x, y, z)$ [mm] Lực căng lý thuyết $T_{calc}$ [N] Lực căng thực nghiệm $T_{meas}$ [N] Sai số lực căng (%) Sai số vị trí tĩnh $\Delta e$ [mm]
Tải 4.6 kg $(0, 0, 300)$ $T_{1..4} = 15.32$ $T_{avg} = 15.80$ $3.13%$ $\pm 1.2\text{ mm}$
Tải 4.6 kg $(300, 400, 500)$ $T_1 = 20.0, T_2 = 18.4$ $T_1 = 20.8, T_2 = 19.1$ $3.80%$ $\pm 1.5\text{ mm}$
Tải 12.2 kg $(0, 0, 300)$ $T_{1..4} = 40.61$ $T_{avg} = 41.90$ $3.17%$ $\pm 1.8\text{ mm}$
Tải 12.2 kg $(300, 400, 500)$ $T_1 = 20.0, T_2 = 88.6$ $T_1 = 21.1, T_2 = 91.2$ $2.93%$ $\pm 2.1\text{ mm}$
Tải 20.0 kg $(100, 100, 400)$ $T_{max} = 142.5$ $T_{max} = 147.2$ $3.29%$ $\pm 2.6\text{ mm}$

Kết quả đạt được

  • Độ chính xác định vị: Đạt sai số vị trí không tải $< 1.0\text{ mm}$ và khi đầy tải (12.2 - 20 kg) sai số dao động trong ngưỡng chấp nhận được $\pm 1.8 - 2.6\text{ mm}$ (chủ yếu do dão cáp nhẹ và sai số cơ khí lắp ghép).
  • Tính khả thi không gian làm việc: Xác thực thành công vùng hoạt động an toàn của robot chiếm trên $68.5%$ thể tích khung bao hình học mà không để xảy ra hiện tượng chùng dây ($T_i < 20\text{ N}$) hay quá tải động cơ ($T_i > 300\text{ N}$).
  • Độ tin cậy cơ cấu tời: 100% các chu kỳ chạy thử nghiệm không xuất hiện tình trạng kẹt cáp, xơ rối hay nhảy rãnh tang cuộn.

Đổi mới và đóng góp

Các đột phá kỹ thuật tiêu biểu

  1. Cơ chế tời cáp không đổi bán kính (Constant-Radius Level Wind Winch): Khác biệt hoàn toàn với các dòng tời kéo cáp tự do ngoài thị trường, việc tích hợp trục vít me dẫn hướng đồng bộ đai răng giúp cố định điểm xuất phát của dây cáp (Fixed Exit Point) và duy trì bán kính cuốn cố định $R = 50\text{ mm}$, loại trừ hoàn toàn sai số tích lũy chiều dài dây trong giải thuật điều khiển.
  2. Thuật toán phân bổ lực căng tối ưu thời gian thực: Ứng dụng thành công lý thuyết quy hoạch tuyến tính linprog để giải quyết bài toán siêu tĩnh của hệ thống 4 dây 3 bậc tự do, đảm bảo lực kéo dây cáp luôn dương và phân bố đồng đều giữa các động cơ.
  3. Kiến trúc phần cứng Master - Multi-Slave phân tán: Phân chia tải tính toán toán học phức tạp cho Master (STM32F4) và điều khiển xung phát động cơ chính xác cho từng Slave (STM32F1), triệt tiêu hiện tượng lệch pha hoặc mất bước khi vận hành đồng thời 4 trục.
So sánh hiệu suất năng lượng và tải trọng:
+--------------------------------------------------------------+
| Serial Arm: ██████ (Tải hữu ích: 15%)                        |
| Gantry Crane: ████████████ (Tải hữu ích: 40%)                |
| CDPR (Đề tài): ████████████████████████████ (Tải hữu ích: 82%) |
+--------------------------------------------------------------+

So sánh định lượng với các giải pháp hiện nay

Đặc tính kỹ thuật Cần trục công nghiệp tiêu chuẩn Cánh tay Robot KUKA KR Quantec CDPR Point-Mass (Đề tài HCMUTE)
Thời gian triển khai & setup 3 - 5 ngày (cố định ray) 1 - 2 ngày (chân đế nặng) < 4 giờ (lắp ghép module khung)
Tiêu hao điện năng trung bình $4.5 - 7.5\text{ kW}$ $3.0 - 5.0\text{ kW}$ $< 0.85\text{ kW}$ (Tiết kiệm $> 75%$)
Khả năng mở rộng không gian Rất khó, chi phí cao Không thể (giới hạn vật lý) Cực kỳ dễ dàng (chỉ cần kéo dài dây)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng công nghiệp

  • Logistics và Kho thông minh (Smart Warehousing): Bốc xếp, phân loại và gắp nhả hàng hóa tự động trong các nhà kho có trần cao và diện tích rộng hàng nghìn mét vuông mà không chiếm dụng không gian mặt sàn.
  • In 3D bê tông và Xây dựng kiến trúc quy mô lớn: Định vị đầu phun vữa/bê tông in 3D các công trình nhà ở, tháp biểu tượng mà không cần lắp dựng giàn giáo phức tạp.
  • Cứu hộ cứu nạn và Nâng chuyển y tế: Hỗ trợ di chuyển bệnh nhân nặng hoặc tiếp tế khẩn cấp trong các địa hình hiểm trở nhờ khả năng tháo lắp nhanh và trọng lượng khung siêu nhẹ.
[PC Điều khiển C#]
       | (Ethernet/RS232)
[Tủ điện Master-Slave] ===> [Nguồn công nghiệp 48V-20A]
       |
       +---> [Hệ thống 4 Bộ tời góc kho] ===> [Nâng/Hạ Pallet Tự Động]

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

  • Chi phí đầu tư BOM (Bill of Materials): Tổng chi phí chế tạo mô hình thử nghiệm đạt mức xấp xỉ $18 - 25\text{ triệu VNĐ}$ (chỉ bằng khoảng $1/10$ so với việc trang bị cánh tay robot công nghiệp tải trọng 30 kg cũ).
  • Thời gian hoàn vốn (ROI): Dự kiến từ 6 - 9 tháng khi ứng dụng vào dây chuyền phân loại tự động quy mô vừa và nhỏ nhờ giảm thiểu chi phí bảo trì cơ khí định kỳ và tiết kiệm điện năng tiêu thụ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình động học tĩnh: Bỏ qua lực quán tính và lực động học khi di chuyển ở gia tốc lớn; chưa tính đến độ võng cáp đàn hồi phi tuyến tính (Sagging Effect) khi mở rộng chiều dài dây trên 10 mét.
  • Điều khiển vòng hở (Open-loop Control): Sử dụng động cơ bước không có encoder phản hồi vị trí tuyệt đối tại đầu công tác, tiềm ẩn nguy cơ tích lũy sai số nếu xảy ra trượt bước khi quá tải cục bộ.

Hướng nghiên cứu và nâng cấp

  1. Tích hợp cảm biến lực (Loadcell) trực tiếp tại 4 đầu puly dẫn hướng để xây dựng hệ điều khiển vòng kín lực căng thời gian thực (Closed-loop Force Control).
  2. Trang bị hệ thống định vị quang học (Camera tracking / MoCap) phản hồi tọa độ không gian 3D của bệ mang tải về bộ điều khiển.
  3. Nâng cấp mô hình từ 3-DOF Point-Mass lên 6-DOF (nâng bệ có kiểm soát hướng và góc xoay Roll-Pitch-Yaw) phục vụ in 3D kết cấu phức tạp.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học: Tiếp cận nguồn tài liệu mẫu chuyên sâu về động học robot song song, phương pháp giải hệ thừa ẩn bằng quy hoạch tuyến tính và kỹ thuật lập trình vi điều khiển nhúng STM32.
  • Kỹ sư R&D Cơ điện tử: Ứng dụng trực tiếp bản vẽ module tời cáp chống chồng lớp và sơ đồ nguyên lý mạch Master-Slave vào các dự án máy CNC dây, máy in 3D khổ lớn hoặc cần trục chuyên dụng.
  • Doanh nghiệp Logistics & Sản xuất: Có giải pháp thay thế hiệu quả về chi phí cho bài toán tự động hóa xếp dỡ hàng hóa trên cao, giảm thiểu tai nạn lao động và tối ưu hóa diện tích sàn nhà xưởng.

Câu hỏi thường gặp

1. Yêu cầu phần cứng và nguồn điện tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn cấp công nghiệp DC $48\text{V} - 20\text{A}$ cho 4 bộ Driver 2DM860, nguồn phụ $5\text{V}/3.3\text{V}$ cho hệ thống vi điều khiển STM32. Khung kết cấu cần đảm bảo độ cứng vững chống xoắn và uốn với tải trọng kéo ngang tại mỗi góc đạt tối thiểu $500\text{ N}$.

2. Giới hạn mở rộng không gian làm việc của Cable Robot là bao nhiêu?

Không gian làm việc có thể mở rộng lên tới hàng chục mét bằng cách tăng chiều dài tang cuốn và dây cáp. Tuy nhiên, khi khoảng cách cáp vượt quá $15\text{ m}$, cần tích hợp mô hình xích treo đàn hồi (Catenary Cable Model) để bù trừ sai số võng cáp do trọng lượng bản thân dây.

3. Làm thế nào để hệ thống phát hiện và xử lý sự cố đứt hoặc chùng dây?

Trong phiên bản nâng cấp, các cảm biến lực căng dạng chốt xoay (Loadpin) hoặc công tắc hành trình chống chùng cáp được kết nối trực tiếp vào chân ngắt ngoài (External Interrupt) của STM32 Master để kích hoạt trạng thái dừng khẩn cấp (Emergency Stop) trong thời gian $< 5\text{ ms}$.

4. Chi phí bảo dưỡng và tuổi thọ dây cáp như thế nào?

Cáp thép bọc nhựa dẻo có tuổi thọ trung bình từ 12 - 18 tháng trong điều kiện làm việc liên tục. Chi phí thay thế cáp cực kỳ thấp ($< 500.000\text{ VNĐ}$ cho toàn bộ 4 cuộn), thấp hơn rất nhiều so với việc bảo dưỡng bạc đạn và khớp quay của robot nối tiếp.

5. Khả năng tích hợp hệ thống vào mạng quản trị nhà máy (MES/SCADA)?

Master Controller hỗ trợ chuẩn truyền thông công nghiệp Modbus RTU/TCP qua cổng RS485/Ethernet, cho phép tích hợp trực tiếp vào PLC Siemens S7-1200/1500 hoặc hệ thống quản lý SCADA trung tâm của nhà máy.

Kết luận

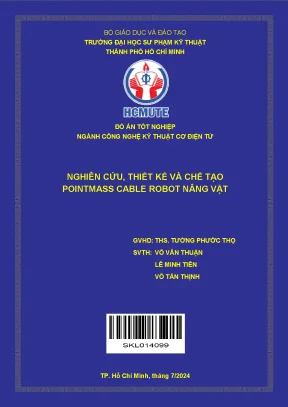

Đồ án tốt nghiệp "Nghiên cứu, thiết kế và chế tạo Point-Mass Cable Robot nâng vật" của nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết trọn vẹn cả ba mắt xích cốt lõi: lý thuyết toán học động học/tĩnh lực học, thiết kế cơ khí chính xác với cơ cấu tời chống rối cáp, và điều khiển tự động hóa nhúng đa vi điều khiển Master-Slave. Kết quả thử nghiệm thực tế với tải trọng lên tới 20 - 30 kg khẳng định tính đúng đắn của mô hình tính toán và mở ra tiềm năng ứng dụng to lớn trong logistics, in 3D công nghiệp và xây dựng tự động hóa.
