Toàn tập về hệ thống phanh khí nén trên ô tô hiện đại - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh

LỜI CẢM ƠN

DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT

DANH MỤC CÁC BẢNG

DANH MỤC CÁC HÌNH

1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU

1.1. Lý do chọn đề tài

1.2. Mục đích của đề tài

1.3. Đối tượng nghiên cứu

1.4. Tình hình nghiên cứu trong nước

1.5. Tình hình nghiên cứu ngoài nước

2. CHƯƠNG 2: GIỚI THIỆU CHUNG VỀ HỆ THỐNG PHANH KHÍ NÉN

2.1. Khái niệm

2.2. Sơ đồ tổng thể hệ thống phanh khí nén

2.3. Nguyên lý làm việc

2.4. Ưu-Nhược điểm của phanh khí nén

2.5. Lịch sử phát triển của hệ thống phanh khí nén

2.6. Nhiệm vụ - yêu cầu hệ thống phanh khí nén

3. CHƯƠNG 3: CẤU TẠO, HOẠT ĐỘNG CÁC BỘ PHẬN TRONG HỆ THỐNG PHANH KHÍ NÉN

3.1. Bầu lọc đôi

3.2. Van bảo vệ 4 mạch

3.3. Van an toàn

3.4. Bình chứa và van xả

3.5. Van một chiều

3.6. Tổng van phanh

3.6.1. Tổng phanh cho hệ thống phanh mạch đơn

3.6.2. Tổng phanh cho hệ thống mạch kép

3.7. Bộ điều hòa lực phanh

3.8. Van rờ-le

3.9. Van xả nhanh

3.10. Van hạn chế áp suất ra cầu trước

3.11. Bầu tích năng (bầu phanh kép)

3.12. Đòn điều chỉnh khe hở má phanh

3.12.1. Đòn điều chỉnh khe hở má phanh bằng tay

3.12.2. Đòn điều chỉnh khe hở má phanh tự động

3.13. Cơ cấu phanh tang trống điều khiển bằng cam

3.14. Những chi tiết phụ của hệ thống phanh khí nén

3.14.1. Đồng hồ áp suất, đồng hồ áp lực phanh

3.14.2. Dụng cụ cảnh báo áp suất và công tắc đèn phanh

3.14.3. Van điều biến

3.15. HỆ THỐNG PHANH ĐỖ

3.16. HỆ THỐNG PHANH RƠ MOOC

3.16.1. Đường ống vận hành

3.16.2. Van phanh tay rơ mooc

3.16.3. Van kiểm tra 2 chiều

3.16.4. Van bảo vệ đầu kéo

3.16.5. Van cung cấp rơ mooc

3.16.6. Hệ thống cung cấp van rơ mooc tự động

3.16.7. Kết hợp máy kéo và rơ mooc

3.16.8. Hệ thống nạp khí nén cho rơ mooc

3.16.9. Van tay và chân hoạt động

3.16.10. Hệ thống hoạt động khẩn cấp

3.16.11. Đường ống cung cấp (khẩn cấp) bị gãy

3.16.12. Đường ống điều khiển (vận hành) bị gãy

3.16.13. Mất áp suất ở bình chứa

4. CHƯƠNG 4: CẤU TẠO, HOẠT ĐỘNG CỦA HỆ THỐNG ABS TRÊN PHANH KHÍ NÉN

4.1. Sơ đồ tổng thể hệ thống ABS trên phanh khí nén

4.2. Cấu tạo và hoạt động

4.2.1. Một bộ xử lý và điều khiển điện tử trung tâm (ECU)

4.2.2. Van chấp hành ABS

4.2.3. Cảm biến tốc độ xe

4.3. Điều khiển lực kéo tự động (ATC)

5. CHƯƠNG 5: MỘT SỐ HỆ THỐNG PHANH KHÍ NÉN THÔNG DỤNG

5.1. Hệ thống phanh khí nén kép

5.2. Hệ thống phanh khí nén trên xe tải đầu kéo rơ-moóc có gắn phanh đỗ

5.3. Hệ thống phanh khí nén trên xe buýt

5.4. Hệ thống phanh khí nén trên xe đầu kéo (6x4)

5.5. Hệ thống phanh khí nén trên xe khách Aero space

5.6. Hệ thống phanh khí nén trên xe khách Aero express

5.7. Hệ thống phanh khí nén trên rơ moóc

KẾT LUẬN VÀ ĐỀ NGHỊ

TÀI LIỆU THAM KHẢO

I. Giới thiệu chung về hệ thống phanh khí nén

Hệ thống phanh khí nén là một trong những hệ thống an toàn quan trọng nhất trên ô tô hiện đại. Đây là công nghệ sử dụng khí nén để tạo lực phanh, thay vì sử dụng chất lỏng như phanh thủy lực truyền thống. Hệ thống này được ứng dụng rộng rãi trên các xe tải, xe đầu kéo, buýt và nhiều phương tiện vận tải khác. Nguyên lý hoạt động của phanh khí nén dựa trên việc nén không khí trong các bình chứa, sau đó phân phối áp suất khí nén đến các bộ phận phanh. Khi tài xế bấm chân phanh, áp suất khí nén được điều khiển qua các van điều khiển để tác động lên má phanh, tạo ra lực cản chuyển động của xe. Ưu điểm chính của phanh khí nén là độ tin cậy cao, khả năng chịu tải lớn và khả năng làm mát tốt. Hệ thống này đã được phát triển và cải tiến liên tục từ những năm 1800 đến nay, trở thành tiêu chuẩn trên các xe thương mại hiện đại.

1.1. Nguyên lý làm việc của phanh khí nén

Nguyên lý hoạt động của hệ thống dựa trên định luật Boyle và Pascal. Máy nén khí tạo ra áp suất khí nén, được lưu trữ trong bình chứa. Khi tài xế kích hoạt phanh, van điều khiển mở, cho phép khí nén chảy vào buồng phanh. Áp suất này tác động lên piston trong xi-lanh phanh, sinh ra lực cơ học. Lực này được truyền đến các má phanh thông qua hệ thống cơ học, tạo ra lực ma sát cần thiết để làm chậm xe. Hệ thống hoạt động một chiều, điều khiển chính xác áp suất để đạt được hiệu suất phanh tối ưu.

1.2. Ưu và nhược điểm của phanh khí nén

Ưu điểm chính bao gồm: khả năng chịu tải lớn, độ an toàn cao, khả năng làm mát tốt và tuổi thọ dài. Nhược điểm gồm: thời gian phản ứng chậm hơn phanh thủy lực, cần bảo dưỡng thường xuyên, chiếm không gian lớn do bình chứa khí nén, và chi phí sửa chữa cao. Tuy nhiên, đối với xe tải và buýt, những ưu điểm này vượt trội hơn các nhược điểm.

II. Cấu tạo chi tiết các bộ phận hệ thống phanh khí nén

Hệ thống phanh khí nén bao gồm nhiều bộ phận phức tạp, mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo hiệu suất phanh an toàn và ổn định. Bầu lọc đôi là bộ phận đầu tiên trong quy trình xử lý khí nén, giúp loại bỏ tạp chất, ẩm ướt và dầu mỡ. Van bảo vệ 4 mạch ngăn chặn sự mất áp suất bất thường, đảm bảo an toàn khi có sự cố. Bình chứa lưu trữ khí nén dưới áp suất cao, cung cấp năng lượng cho hệ thống phanh. Tổng van phanh điều khiển luồng khí nén đến các bánh xe dựa trên lực tác động của tài xế. Bộ điều hòa lực phanh cân bằng lực phanh giữa các trục, đảm bảo xe phanh đồng đều. Van rờ-le tăng tốc độ phân phối khí nén. Cơ cấu phanh tang trống chuyển đổi áp suất khí nén thành lực ma sát cơ học. Tất cả các bộ phận này phối hợp nhịp nhàng để tạo ra một hệ thống phanh hiệu quả và an toàn.

2.1. Bình chứa và van xả khí nén

Bình chứa là thành phần lõi của hệ thống, lưu trữ khí nén dưới áp suất cao (thường từ 8-10 bar). Nó được thiết kế để chịu áp lực lớn và có độ dày thành vừa đủ. Van xả được tích hợp để tự động giải phóng áp suất khi vượt quá mức quy định, bảo vệ hệ thống khỏi quá tải. Van an toàn cảnh báo tài xế khi áp suất khí nén giảm dưới mức an toàn.

2.2. Tổng van phanh và bộ điều hòa lực phanh

Tổng van phanh là van điều khiển chính, nhận tín hiệu từ bàn đạp phanh và điều khiển luồng khí nén đến các bánh xe. Nó có hai loại: tổng van mạch đơn cho xe nhỏ và tổng van mạch kép cho xe tải. Bộ điều hòa lực phanh (EBS) tối ưu hóa lực phanh giữa trục trước và trục sau dựa trên tải trọng và tốc độ xe, nâng cao hiệu suất phanh.

III. Hệ thống ABS trên phanh khí nén hiện đại

Hệ thống ABS (Anti-lock Braking System) là công nghệ chống hãm cứng bánh xe, được tích hợp rộng rãi trên các ô tô hiện đại để nâng cao an toàn khi phanh gấp. Nguyên lý hoạt động của ABS dựa trên việc phát hiện sự trượt bánh xe thông qua cảm biến tốc độ, sau đó tự động điều chỉnh áp suất khí nén để ngăn chặn bánh xe bị khóa cứng. Khi bánh xe bị khóa, lực ma sát giữa lốp và mặt đường giảm đi, dẫn đến mất kiểm soát hướng. Bộ xử lý điện tử (ECU) liên tục theo dõi tốc độ của mỗi bánh xe. Nếu phát hiện bánh xe chậm bất thường so với tốc độ xe, ECU sẽ kích hoạt van chấp hành ABS để giảm áp suất khí nén. Khi bánh xe quay trở lại, áp suất được tăng lên trở lại. Quá trình này diễn ra nhiều lần trong vài giây, giúp tài xế duy trì khả năng điều khiển hướng xe. Hệ thống ABS giảm khoảng cách phanh trên các bề mặt trơn trượt và nâng cao độ an toàn đáng kể.

3.1. Cảm biến tốc độ và bộ điều khiển điện tử

Cảm biến tốc độ được lắp đặt tại mỗi bánh xe, liên tục đo tốc độ quay của bánh. Bộ điều khiển điện tử (ECU) nhận tín hiệu từ các cảm biến, so sánh tốc độ của các bánh xe và tốc độ chung của xe. Khi phát hiện bánh xe trượt, ECU tự động điều khiển van chấp hành ABS để giảm/tăng áp suất khí nén một cách chính xác.

3.2. Van chấp hành ABS và điều khiển lực kéo

Van chấp hành ABS là bộ van điều khiển 3/3 chiều, điều khiển áp suất khí nén đến xi-lanh phanh với độ chính xác cao. Hệ thống ATC (Automatic Traction Control) mở rộng chức năng của ABS bằng cách ngăn chặn trượt bánh xe khi tăng tốc, nâng cao khả năng vận hành trên các bề mặt trơn.

IV. Các hệ thống phanh khí nén thông dụng trên xe hiện đại

Trên các phương tiện vận tải hiện đại, hệ thống phanh khí nén được áp dụng với nhiều biến thể khác nhau tùy theo loại xe và yêu cầu sử dụng. Hệ thống phanh khí nén kép được sử dụng trên các xe tải và buýt, cung cấp độ tin cậy cao và khả năng phanh mạnh. Trên xe tải đầu kéo có rơ-moóc, hệ thống phức tạp hơn với phanh đỗ tích hợp để giữ xe khi dừng. Xe buýt sử dụng phanh khí nén kép với các van điều khiển áp suất chân để cải thiện hiệu suất phanh. Xe đầu kéo (6x4) có hệ thống phanh khí nén tiên tiến với hệ thống rơ-moóc riêng biệt, cho phép điều khiển độc lập các trục. Xe khách Aero Space và Aero Express sử dụng phanh khí nén cao cấp với tích hợp ABS và EBS để đảm bảo an toàn tối đa cho hành khách. Mỗi hệ thống được tối ưu hóa theo đặc tính riêng của từng loại phương tiện, đảm bảo hiệu suất phanh tốt nhất.

4.1. Phanh khí nén trên xe tải và buýt

Xe tải sử dụng phanh khí nén kép với bình chứa lớn có khả năng cung cấp nhiều chu kỳ phanh liên tiếp. Buýt trang bị hệ thống điều khiển áp suất chân tự động, giúp tài xế dễ dàng điều khiển lực phanh trên các tuyến đường phức tạp. Cả hai loại xe đều được trang bị hệ thống ABS và EBS để nâng cao an toàn.

4.2. Phanh khí nén trên xe khách và xe đầu kéo

Xe khách cao cấp như Aero Space và Aero Express sử dụng phanh khí nén với công nghệ mới nhất, tích hợp hệ thống điều khiển cân bằng điện tử (ESC). Xe đầu kéo (6x4) có hệ thống phanh khí nén rất phức tạp với khả năng điều khiển độc lập các trục và hệ thống rơ-moóc tự động, đảm bảo an toàn khi kéo tải trọng lớn trên các đoạn đường khó khăn.

Tóm tắt và mô tả trên trang này được tạo với sự hỗ trợ của AI. Nếu bạn thấy nội dung không chính xác hoặc có vấn đề, vui lòng Báo lỗi nội dung.

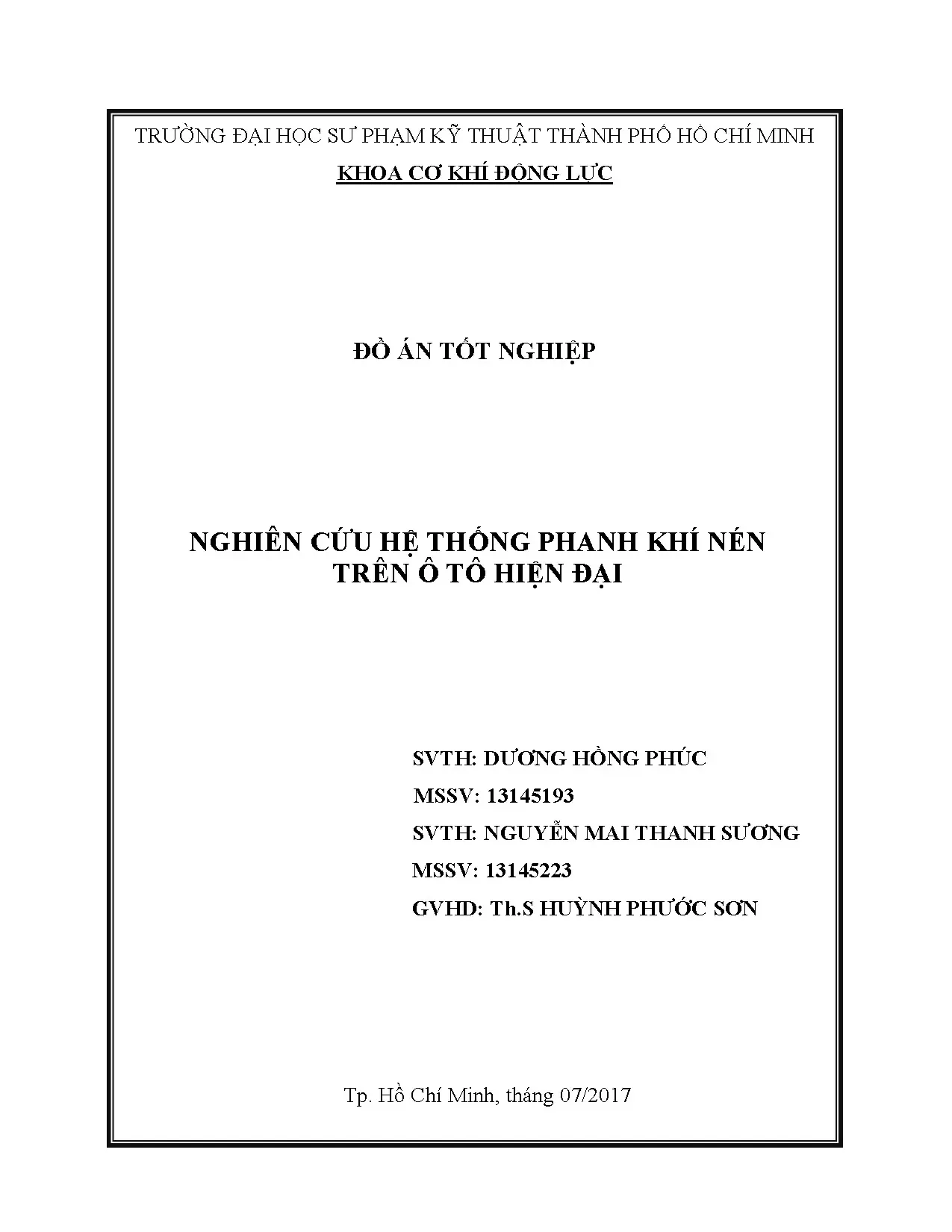

Đồ án tốt nghiệp: Nghiên cứu hệ thống phanh khí nén trên ô tô hiện đại
