Giáo trình Thực hành Điện Cơ bản: An toàn, Kỹ thuật Nối dây, Lắp đặt & Sửa chữa

• Chuyên ngành: Công nghệ kỹ thuật điện
• Đề tài: Thực hành điện cơ bản
• Loại tài liệu: Giáo trình

Tóm tắt

I. Tổng quan về giáo trình thực hành điện cơ bản

Giáo trình thực hành điện cơ bản là tài liệu đào tạo nghề được biên soạn theo hướng ứng dụng thực tiễn. Giáo trình bao gồm sáu bài học chính, từ an toàn điện đến vận hành hệ thống. Nội dung được trình bày rõ ràng, dễ hiểu cho người học. Mỗi bài đều có mục tiêu học tập cụ thể. Học viên được hướng dẫn từng bước thực hành chi tiết. Giáo trình cung cấp sơ đồ nguyên lý và sơ đồ lắp ráp mạch điện. Người học nắm vững quy trình từ chuẩn bị dụng cụ đến hoàn thành sản phẩm. Tài liệu còn hướng dẫn lập bảng dự trù vật tư. Các hư hỏng thường gặp và cách khắc phục cũng được đề cập đầy đủ. Giáo trình phù hợp cho chương trình đào tạo nghề điện. Đây là nền tảng vững chắc cho người mới bắt đầu học nghề điện.

1.1. Mục tiêu và đối tượng sử dụng giáo trình

Giáo trình thực hành điện cơ bản hướng đến đối tượng học viên nghề điện trình độ sơ cấp và trung cấp. Mục tiêu chính là trang bị kiến thức thực hành cần thiết cho công việc lắp đặt, sửa chữa hệ thống điện dân dụng và công nghiệp. Học viên sau khi hoàn thành có thể tự tin thực hiện các thao tác nối dây, lắp ráp mạch điện chiếu sáng. Giáo trình cũng giúp người học nhận biết và phòng tránh các mối nguy hiểm từ điện. Kiến thức về an toàn điện được đặt lên hàng đầu. Đối tượng sử dụng还包括 các kỹ thuật viên muốn củng cố kiến thức nền tảng.

1.2. Cấu trúc và nội dung tổng thể của giáo trình

Giáo trình được chia thành sáu bài học có cấu trúc logic, từ cơ bản đến nâng cao. Bài 1 trình bày kiến thức an toàn điện, yếu tố quan trọng nhất khi làm việc với điện. Bài 2 hướng dẫn kỹ thuật nối dây và đi dây trong xây dựng. Bài 3 tập trung lắp ráp mạch điện chiếu sáng điều khiển tại một hoặc nhiều vị trí. Bài 4 giới thiệu mạch điện đèn huỳnh quang và đèn cao áp. Bài 5 tổng hợp kiến thức chiếu sáng. Bài 6 hướng dẫn vận hành, kiểm tra và bảo dưỡng hệ thống điện.

II. Phân tích nội dung an toàn điện trong giáo trình

An toàn điện là bài học đầu tiên và quan trọng nhất trong giáo trình. Nội dung giải thích tác dụng của dòng điện đối với cơ thể con người. Điện trở cơ thể người thay đổi tùy theo điều kiện da khô hay ướt. Giá trị dòng điện giật ảnh hưởng trực tiếp đến mức độ tai nạn. Thời gian dòng điện qua người càng lâu thì nguy hiểm càng lớn. Tần số dòng điện cũng tác động đến mức độ nguy hiểm. Giáo trình phân tích hiện tượng dòng điện đi trong đất khi xảy ra sự cố. Điện áp tiếp xúc và điện áp bước là hai khái niệm then chốt. Điện áp cho phép được quy định rõ ràng cho từng môi trường làm việc. Các xí nghiệp được phân loại theo mức độ nguy hiểm về điện. Giáo trình hướng dẫn cách tách nạn nhân ra khỏi nguồn điện. Phương pháp cấp cứu ngay sau khi tách nạn nhân cũng được trình bày chi tiết.

2.1. Tác động của dòng điện đến cơ thể con người

Dòng điện qua cơ thể gây ra nhiều tác động nguy hiểm tùy theo cường độ. Dòng điện nhỏ có thể gây cảm giác tê, giật nhẹ. Dòng điện từ 10-20mA trở lên có thể làm cơ bắp co rút, không thể buông tay khỏi dây điện. Dòng điện trên 50mA qua tim có thể gây rung thất, dẫn đến tử vong. Điện trở cơ thể người trung bình khoảng 1000-3000 ohm khi da khô. Khi da ướt hoặc có vết thương, điện trở giảm xuống rất thấp, nguy hiểm tăng lên. Thời gian tiếp xúc với dòng điện càng dài thì tổn thương càng nghiêm trọng. Tần số 50Hz của mạng điện công nghiệp là mức nguy hiểm nhất.

2.2. Điện áp tiếp xúc điện áp bước và biện pháp phòng tránh

Điện áp tiếp xúc xuất hiện khi người chạm vào thiết bị có vỏ mang điện do sự cố. Điện áp bước phát sinh khi dòng điện rò đi vào đất, tạo ra hiệu điện thế giữa hai chân người đứng gần. Điện áp bước có thể đạt trị số rất lớn gần điểm chạm đất. Ở khoảng cách 20m trở lên, điện áp bước gần như bằng không. Quy định an toàn yêu cầu cấm người đến gần điểm chạm đất từ 4-5m trong nhà và 8-10m ngoài trời. Điện áp cho phép trong điều kiện bình thường là 42V và trong điều kiện đặc biệt ẩm ướt là 12V. Các biện pháp bảo vệ bao gồm nối đất, dùng thiết bị chống dòng rò.

III. Phương pháp kỹ thuật nối dây và lắp ráp mạch điện

Kỹ thuật nối dây và lắp ráp mạch điện là phần thực hành cốt lõi của giáo trình. Bài 2 hướng dẫn quy trình nối dây chi tiết bằng dụng cụ chuyên dụng. Các loại dây cáp được giới thiệu đầy đủ với thông số kỹ thuật. Dây cáp điện kế ruột đồng cách điện PVC và XLPE là hai loại phổ biến. Phương pháp đi dây trên sứ cách điện và trong ống được trình bày rõ ràng. Bài 3 tập trung lắp ráp mạch điện chiếu sáng điều khiển tại một hoặc nhiều vị trí. Cầu dao tự động CB và thiết bị chống dòng rò là khí cụ điện quan trọng. Sơ đồ nguyên lý và sơ đồ lắp ráp được vẽ chi tiết cho từng mạch điện. Học viên được hướng dẫn lập bảng dự trù dụng cụ, vật liệu trước khi thi công. Các hư hỏng thường gặp trong mạch điện cũng được phân tích kỹ lưỡng. Biện pháp khắc phục giúp học viên xử lý tình huống thực tế hiệu quả.

3.1. Kỹ thuật nối dây và lựa chọn dây cáp điện

Kỹ thuật nối dây yêu cầu sự chính xác và tuân thủ quy trình nghiêm ngặt. Dụng cụ chuyên dụng bao gồm kìm tuốt dây, kìm bấm cosse và máy hàn. Các mối nối phải đảm bảo tiếp xúc tốt, không bị lỏng hay oxy hóa. Cáp Duplex Du-CX có hai ruột dẫn đồng được sử dụng phổ biến cho mạng điện hạ thế. Cấp điện áp của cáp là 0,6/1kV. Cáp điện kế ruột đồng cách điện PVC còn gọi là cáp Muller, có lớp băng nhôm chống trộm điện. Đoạn dây từ đầu nhà vào điện kế cần được lựa chọn đúng chủng loại. Tiết diện dây cáp phải phù hợp với dòng điện tải để đảm bảo an toàn.

3.2. Lắp ráp mạch điện chiếu sáng và điều khiển

Mạch điện chiếu sáng được lắp ráp từ các khí cụ điện cơ bản. Cầu dao tự động CB bảo vệ mạch điện khỏi quá tải và ngắn mạch. Thiết bị chống dòng rò phát hiện và cắt mạch khi có dòng rò nguy hiểm. Mạch điều khiển tại một vị trí sử dụng công tắc đơn giản. Mạch điều khiển hai vị trí dùng hai công tắc đảo chiều, thường lắp ở cầu thang. Mạch ba vị trí mở rộng thêm công tắc trung gian. Sơ đồ nguyên lý giúp hiểu nguyên tắc hoạt động trước khi lắp ráp thực tế. Bảng dự trù vật liệu đảm bảo đầy đủ thiết bị trước khi thi công. Kiểm tra mạch điện sau lắp ráp là bước không thể bỏ qua.

IV. Kết luận và ứng dụng thực tế của giáo trình

Giáo trình thực hành điện cơ bản là tài liệu không thể thiếu trong đào tạo nghề điện. Nội dung giáo trình bao quát từ lý thuyết đến thực hành một cách hệ thống. Kiến thức về an toàn điện giúp học viên phòng tránh tai nạn lao động hiệu quả. Kỹ năng nối dây và lắp ráp mạch điện được rèn luyện qua bài tập cụ thể. Mạch điện đèn huỳnh quang và đèn cao áp mở rộng kiến thức chiếu sáng cho học viên. Phần vận hành, kiểm tra và bảo dưỡng giúp người học tiếp cận công việc thực tế. Giáo trình còn hướng dẫn cách xác định và khắc phục hư hỏng trong hệ thống điện. Ứng dụng của giáo trình rất rộng rãi trong đời sống và sản xuất. Học viên có thể áp dụng kiến thức để lắp đặt hệ thống điện gia đình. Kỹ năng nghề điện cơ bản là nền tảng để phát triển chuyên môn cao hơn.

4.1. Ứng dụng trong lắp đặt hệ thống điện dân dụng

Kiến thức từ giáo trình được áp dụng trực tiếp trong lắp đặt điện nhà ở. Hệ thống chiếu sáng tổng hợp yêu cầu tính toán công suất và vị trí đèn. Mạch điện điều khiển nhiều vị trí rất hữu ích cho nhà nhiều tầng. Đèn huỳnh quang tiết kiệm điện được sử dụng phổ biến trong gia đình. Thiết bị chống dòng rò là thiết bị bắt buộc trong hệ thống điện hiện đại. Quy trình đi dây trong ống bảo vệ dây điện khỏi hư hỏng cơ học. Việc lựa chọn tiết diện dây cáp phù hợp giúp tránh quá tải và cháy nổ. Kiểm tra định kỳ hệ thống điện đảm bảo an toàn lâu dài cho người sử dụng.

4.2. Phát triển kỹ năng và nâng cao trình độ nghề điện

Giáo trình thực hành điện cơ bản là bước đệm để phát triển nghề điện chuyên nghiệp. Học viên nắm vững nền tảng có thể tiếp tục học nâng cao về điện công nghiệp. Kỹ năng đọc và phân tích sơ đồ mạch điện rất quan trọng trong nghề điện. Thực hành nối dây và lắp ráp giúp hình thành thói quen làm việc cẩn thận. Kiến thức về bảo dưỡng và sửa chữa giúp học viên tự tin xử lý sự cố. Nhu cầu thợ điện lành nghề ngày càng tăng trong xã hội hiện đại. Người học có thể thi lấy chứng chỉ nghề để hành nghề hợp pháp. Giáo trình cũng phù hợp cho kỹ thuật viên muốn cập nhật kiến thức mới.

Trích đoạn nội dung tài liệu

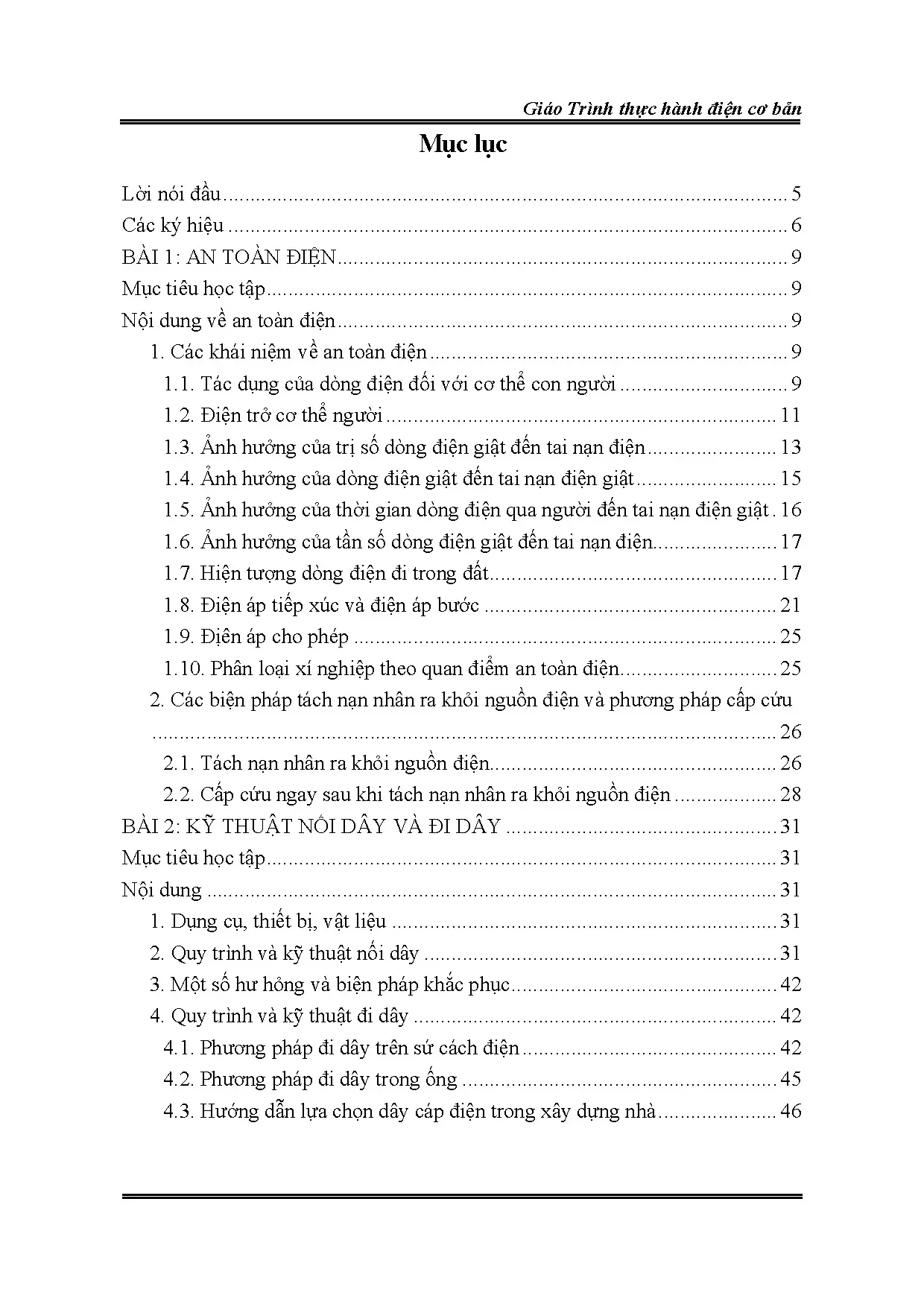

Giáo Trình thực hành điện cơ bản Mục lục Lời nói đầu . 6 BÀI 1: AN TOÀN ĐIỆN . 9 Mục tiêu học tập . 9 Nội dung về an toàn điện . Các khái niệm về an toàn điện . Tác dụng của dòng điện đối với cơ thể con người . Điện trở cơ thể người . Ảnh hưởng của trị số dòng điện giật đến tai nạn điện . Ảnh hưởng của dòng điện giật đến tai nạn điện giật . Ảnh hưởng của thời gian dòng điện qua người đến tai nạn điện giật . Ảnh hưởng của tần số dòng điện giật đến tai nạn điện. Hiện tượng dòng điện đi trong đất . Điện áp tiếp xúc và điện áp bước . Địên áp cho phép . Phân loại xí nghiệp theo quan điểm an toàn điện . Các biện pháp tách nạn nhân ra khỏi nguồn điện và phương pháp cấp cứu . Tách nạn nhân ra khỏi nguồn điện. Cấp cứu ngay sau khi tách nạn nhân ra khỏi nguồn điện . 28 BÀI 2: KỸ THUẬT NỐI DÂY VÀ ĐI DÂY . 31 Mục tiêu học tập . Dụng cụ, thiết bị, vật liệu . Quy trình và kỹ thuật nối dây . Một số hư hỏng và biện pháp khắc phục . Quy trình và kỹ thuật đi dây . Phương pháp đi dây trên sứ cách điện . Phương pháp đi dây trong ống . Hướng dẫn lựa chọn dây cáp điện trong xây dựng nhà . 46 Giáo Trình thực hành điện cơ bản BÀI 3. LẮP RÁP VÀ SỬA CHỮA MẠCH ĐIỆN CHIẾU SÁNG. 69 ĐIỀU KHIỂN TẠI MỘT VỊ TRÍ VÀ NHIỀU VỊ TRÍ . 69 Mục tiêu học tập . Chuẩn bị dụng cụ, thiết bị, phương tiện vật tư . Các khí cụ điện . Cầu dao tự động CB (CIRCUIT BREAKER) . Thiết bị chống dòng điện rò . Phích cắm và ổ cắm . Lắp ráp mạch điện điều khiển 1 vị trí . Sơ đồ nguyên lý mạch điện điều khiển tại 1 vị trí . Sơ đồ lắp ráp mạch điện điều khiển tại 1 vị trí . Lập bảng dự trù dụng cụ, vật liệu, thiết bị . Lắp đặt mạch điện điều khiển 1 vị trí . Lắp ráp mạch điện điều khiển 2 vị trí . Sơ đồ nguyên lý mạch điện điều khiển tại 2 vị trí . Sơ đồ lắp ráp mạch điện . Lập bảng dự trù dụng cụ, vật liệu, thiết bị . Lắp đặt mạch điện điều khiển 2 vị trí . Lắp ráp mạch điện điều khiển nhiều vị trí . Sơ đồ nguyên lý mạch điện điều khiển tại 3 vị trí . Sơ đồ lắp ráp mạch điện . Lập bảng dự trù dụng cụ, vật liệu, thiết bị . Lắp đặt mạch điện điều khiển 3 vị trí . Những hư hỏng và biện pháp khắc phục . 104 BÀI 4: LẮP RÁP MẠCH ĐIỆN ĐÈN HUỲNH QUANG. 105 Mục tiêu học tập . 105 Nội dung và trình tự thực hành . Dụng cụ thiết bị và vật liệu . 105 2 Giáo Trình thực hành điện cơ bản 2. Sơ đồ nguyên lí mạch điện đèn ống huỳnh quang . Nguyên lý phát sáng và nguyên lý hoạt động . Sơ đồ lắp ráp mạch điện . Lập bảng dự trù dụng cụ, vật liệu, thiết bị. Lắp đặt mạch điện đèn ống huỳnh quang . Một số hư hỏng và biện pháp khắc phục . Ưu nhược điểm. Đèn cao áp thuỷ ngân . Đèn cao áp thuỷ ngân chấn lưu ngoài . Đèn cao áp thuỷ ngân tự chấn lưu . Một số hư hỏng thường gặp và phương pháp khắc phục . 123 BÀI 5: CHIẾU SÁNG TỔNG HỢP . 124 Mục tiêu học tập . 124 Nội dung thực hành . Chuẩn bị dụng cụ, thiết bị, vật tư . Trình tự lắp ráp mạch điện . Lập bảng dự trù dụng cụ, vật liệu, thiết bị. Lắp đặt mạch điện . Những hư hỏng và biện pháp khắc phục . 130 BÀI 6: VẬN HÀNH, KIỂM TRA, BẢO DƯỠNG . 133 Mục tiêu học tập . 133 Nội dung thực hành động cơ không đồng bộ 1 pha . Chuẩn bị thiết bị, dụng cụ, vật tư . Cấu tạo động cơ không đồng bộ 1 pha . Nguyên lý làm việc của động cơ không đồng bộ 1 pha . Phân loại động cơ không đồng bộ 1 pha . Động cơ vận hành với tụ điện . Động cơ vận hành 2 tụ . Động cơ khởi động với cuộn phụ . 138 3 Giáo Trình thực hành điện cơ bản 4. Động cơ có vòng ngắn mạch . Cách đấu dây động cơ không đồng bộ 1 pha. Cách xác định cực tính của động cơ một pha . Động cơ 1 pha không chạy tụ . Động cơ 1 pha chạy tụ. Một số pan về động cơ không đồng bộ 1 pha. Trường hợp pan về cơ . Động cơ 1 pha không khởi động . Trường hợp động cơ lúc chạy lúc không . Trường hợp động cơ 1 pha vận hành không đạt tốc độ . Trường hợp động cơ mất tốc độ khi vừa mang tải . Động cơ vận hành phát nhiệt nhiều . Động cơ vận hành có tiếng rú điện . Động cơ bị chạm masse . Nội dung thực hành động cơ không đồng bộ 3 pha . Cách mắc dây động cơ 3 pha (6 dây ra).Cách mắc dây động cơ 3 pha có 9 đầu dây hoặc 12 đầu dây. Động cơ không đồng bộ 3 pha. Một số sơ đồ căn bản về nguyên lý điều khiển, vận hành động cơ . Mạch điện khởi động-dừng một động cơ KĐB 3 pha . Mạch điện khởi động thứ tự hai động cơ KĐB 3 pha . Mạch điện đảo chiều động cơ KĐB 3 pha . Mạch điện khởi động một động cơ KĐB 3 pha - tự động dừng . Mạch điện tự động khởi động theo thứ tự của 2 động cơ KĐB 3 pha . 157 4 Giáo Trình thực hành điện cơ bản Lời nói đầu Ngày nay khoa học và công nghệ ngày càng phát triển không ngừng. Để giúp cho học sinh, sinh viên nắm được kiến thức và tay nghề vững vàng phù hợp với điều kiện phát triển của khoa học công nghệ tác giả đã biên soạn giáo trình môn học “Thực hành điện cơ bản” làm tài liệu giảng dạy cho sinh viên cao đẳng và đại học các ngành công nghệ kỹ thuật điện, công nghệ điện tự động, công nghệ điện - điện tử. Với nội dung cô đọng dễ hiểu mang lại kết quả hữu ích trong việc phát triển khả năng nghề của học viên tại môi trường làm việc công nghiệp đích thực. Cuốn giáo trình gồm các nội dung sau: 1. An toàn điện 2. Kỹ thuật nối dây 3. Lắp ráp và sửa chữa mạch điện chiếu sáng điều khiển tại một vị trí và nhiều vị trí 4. Lắp ráp mạch điện đèn huỳnh quang 5. Lắp ráp và sửa chữa mạch điện 6. Vận hành, kiểm tra, bảo dưỡng động cơ điện Trong quá trình biên soạn không thể tránh khỏi những sai sót chúng tôi rất mong những ý kiến đóng góp của bạn đọc để cuốn giáo trình hoàn thiện hơn. 5 Giáo Trình thực hành điện cơ bản Các ký hiệu 1. Th­êng më b. Th­êng ®ãng c. Th­êng më ®ãng chËm d. Th­êng ®ãng më chËm e. Th­êng ®ãng ®ãng chËm f. Th­êng më më chËm 6 Giáo Trình thực hành điện cơ bản 4. TiÕp ®iÓm r¬ le nhiÖt 5. CÇu dao Ký hiệu cầu dao không có cầu chì bảo vệ: Ký hiệu cầu dao có cầu chì bảo vệ: 7 Giáo Trình thực hành điện cơ bản 8. ThiÕt bÞ chèng dßng ®iÖn dß 10. §éng c¬ 8 Giáo Trình thực hành điện cơ bản BÀI 1: AN TOÀN ĐIỆN Mục tiêu học tập  Kiến thức:  Xây dựng được trình tự vận hành thiết bị điện và mạng điện an toàn.  Kỹ năng :  Thực hiện được phương pháp cấp cứu người khi bị tai nạn điện.  Sử dụng được một số loại dụng cụ và thiết bị an toàn dụng trong kiểm tra và sửa chữa mạch điện.  Vận dụng sáng tạo được những kiến thức của bài học vào thực tiễn.  Thái độ :  Cẩn thận, tỉ mỉ, bố trí nơi làm việc khoa học.  Đảm bảo an toàn cho người và thiết bị. Nội dung về an toàn điện 1. Các khái niệm về an toàn điện An toàn điện nhằm ngăn ngừa những tổn thất cho người sử dụng điện và các thiết bị máy móc. Trong khi các thiết bị điện làm việc, nếu không theo đúng những quy tắc an toàn thì có thể xảy ra nguy hiểm đến tính mạng và thiết bị điện. Với quan điểm con người là vốn quý, nên phải tìm mọi biện pháp để bảo đảm an toàn cho người sử dụng điện. Tác dụng của dòng điện đối với cơ thể con người Khi gần các bộ phận mang điện hay làm việc liên quan đến dòng điện, điện áp, cần phải biết những nguy hiểm do dòng điện gây ra. 9 Giáo Trình thực hành điện cơ bản Người bị điện giật là do tiếp xúc với mạch điện có điện áp hay nói một cách khác là do có dòng điện chạy qua cơ thể người. Dòng điện chạy qua cơ thể người sẽ gây ra các hiện tượng sau đây : - Tác dụng nhiệt: làm cháy bỏng thân thể, thần kinh, tim não và các cơ quan nội tạng khác gây ra các rối loạn nghiêm trọng về chức năng. - Tác dụng điện phân: biểu hiện ở việc phân ly máu và các chất lỏng hữu cơ dẫn đến phá huỷ thành phần hoá lý của máu và các tế bào. - Tác dụng sinh lý: gây ra sự hưng phấn và kích thích các tổ chức sống dẫn đến co rút các bắp thịt trong đó có tim và phổi. Kết quả có thể đưa đến phá hoại, thậm chí làm ngừng hẳn hoạt động hô hấp và tuần hoàn. Các nguyên nhân chủ yếu gây chết người bởi dòng điện thường làm tim phổi ngừng làm việc và sốc điện: - Tim ngừng đập là trường hợp nguy hiểm nhất và thường dễ cứu sống nạn nhân hơn là ngừng thở và sốc điện. Tác dụng dòng điện đến cơ tim có thể gây ra tim ngừng đập hoặc rung tim. Rung tim là hiện tượng co rút nhanh và lộn xộn các sợi cơ tim làm cho các mạch máu trong cơ thể bị ngừng hoạt động dẫn đến tim ngừng đập hoàn toàn. - Ngừng thở thường xảy ra nhiều hơn so với ngừng tim, người ta thấy bắt đầu khó thở do sự co rút do có dòng điện 20-25mA tần số 50Hz chạy qua cơ thể. Nếu dòng điện tác dụng lâu thì sự co rút các cơ lồng ngực mạnh thêm dẫn đến ngạt thở, dần dần nạn nhân mất ý thức, mất cảm giác rồi ngạt thở cuối cùng tim ngừng đập và chết lâm sàng. - Sốc điện là phản ứng phản xạ thần kinh đặc biệt của cơ thể do sự hưng phấn mạnh bởi tác dụng của dòng điện dẫn đến rối loạn nghiêm trọng tuần hoàn, hô hấp và quá trình trao đổi chất.
