GIÁO TRÌNH MÔN HỌC: THI CÔNG MẶT ĐƯỜNG

Tổng quan về giáo trình (250-300 từ)

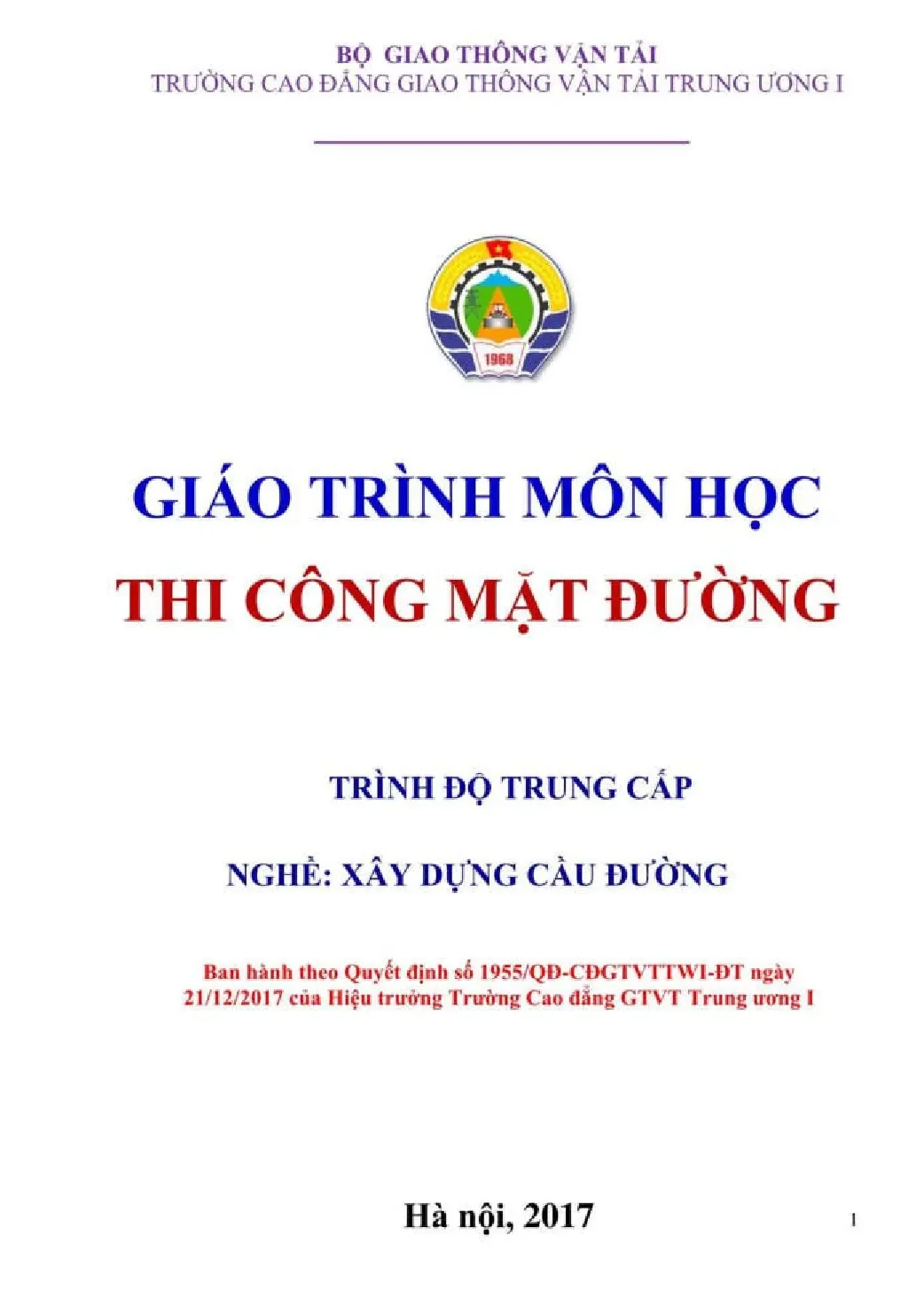

Giáo trình Môn học Thi công Mặt đường được biên soạn bởi tập thể giảng viên Khoa Công trình thuộc Trường Cao đẳng Giao thông Vận tải Trung ương I, ban hành theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng nhà trường. Đây là tài liệu giảng dạy chuyên ngành bắt buộc thuộc chương trình đào tạo nghề Xây dựng Cầu đường ở trình độ Trung cấp và Cao đẳng kỹ thuật.

Vị trí của môn học đóng vai trò chuyển giao kiến thức từ khâu thiết kế lý thuyết sang năng lực tổ chức, điều hành và kiểm soát chất lượng công nghệ thi công trực tiếp tại hiện trường công trình giao thông. Mục tiêu học tập cốt lõi của giáo trình bao gồm:

  • Trang bị hệ thống kiến thức toàn diện về nguyên lý hoạt động của vật liệu làm mặt đường, trình tự công nghệ xây dựng các tầng kết cấu áo đường mềm và áo đường cứng.
  • Rèn luyện kỹ năng đọc bản vẽ thiết kế thi công, tính toán định mức vật liệu, xác định thông số công nghệ (sơ đồ lu lèn, nhiệt độ rải, độ ẩm đầm nén, tốc độ máy rải).
  • Nắm vững phương pháp kiểm tra, lập hồ sơ nghiệm thu kỹ thuật và ghi chép nhật ký công trình theo đúng các tiêu chuẩn ngành hiện hành.

Cấu trúc giáo trình được thiết kế theo mô hình mô-đun kết hợp giữa lý thuyết công nghệ và bài tập thực hành hiện trường. Nội dung phân bổ tuần tự từ các nguyên lý cơ bản, công tác chuẩn bị nền móng, thoát nước, đến quy trình thi công chi tiết từng dạng kết cấu: mặt đường gia cố chất liên kết vô cơ, mặt đường đá không gia cố, mặt đường nhựa (láng nhựa, thấm nhập, bê tông nhựa, bê tông nhựa polyme), mặt đường bê tông xi măng đổ tại chỗ và bê tông xi măng lắp ghép. Điểm đặc thù của giáo trình là tính thực tiễn và tính chuẩn xác của các bảng tra định mức, chỉ tiêu cơ lý, thông số cơ giới hóa và dung sai nghiệm thu.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC KỸ THUẬT MÔN HỌC THI CÔNG MẶT ĐƯỜNG

Các chương/chủ đề chính

  • Bài 1: Kết cấu và trình tự chung thi công mặt đường (15 giờ): Phân tích khái niệm áo đường mềm, áo đường cứng; 5 yêu cầu kỹ thuật khai thác (đủ cường độ, ổn định cường độ theo thủy nhiệt, độ bằng phẳng, độ nhám, ít bụi). Giới thiệu 4 nguyên lý sử dụng vật liệu: đá chèn đá (Macadam), xếp lát, cấp phối (liên tục và không liên tục), gia cố đất. Thiết lập quy trình thi công lề đường (đắp hoàn toàn, đào hoàn toàn, nửa đào nửa đắp) và hệ thống thoát nước mặt đường (tầng đệm cát chứa nước $K_t > 2\text{ m/ng.đ}$, tầng đệm cát thoát nước, rãnh ngầm xương cá đá $6\times8\text{ cm}$ chèn đá $0.5\text{ cm}$, cự ly bố trí $L = 6 - 10\text{ m}$, dốc dọc $>2%$ đặt xiên $\alpha = 60^\circ - 70^\circ$).
  • Bài 2: Thi công mặt đường đá gia cố chất liên kết vô cơ (20 giờ):
    • Đất gia cố vôi: Yêu cầu đất tơi vụn (hạt $>5\text{ mm} \le 25%$, hạt $>10\text{ mm} \le 10%$), nước tưới $\text{pH} \ge 4$, hàm lượng $\text{SO}_4^{2-} \le 5000\text{ mg/l}$, muối tan $\le 30000\text{ mg/l}$; thời gian đầm nén kết thúc trước 24 giờ; dưỡng hộ 28 ngày bằng tưới ẩm hoặc màng nhũ tương nhựa lỏng $0.2 - 0.5\text{ l/m}^2$.
    • Cát gia cố xi măng: Tỷ lệ xi măng $6 - 8%$, thời gian bắt đầu đông kết $\ge 120$ phút; sỏi lẫn $>5\text{ mm} \le 10%$, tạp chất hữu cơ $<2%$, muối sunphát $\le 2%$; đầm nén chiều dày lớp $10 - 20\text{ cm}$ đạt $K \ge 1.0$; bảo dưỡng giữ ẩm 14 ngày.
    • Cấp phối đá dăm gia cố xi măng: Cỡ hạt $D_{\max} = 37.5\text{ mm}$ hoặc $25\text{ mm}$; độ hao mòn Los Angeles $\le 35%$ (móng dưới $\le 40%$), đương lượng cát $\text{ES} > 30$, chỉ số dẻo $I_p = 0$; hàm lượng xi măng $\ge 3%$ (cường độ nén $R_{28} = 300 - 400\text{ daN/cm}^2$); bắt buộc trộn trạm cưỡng bức; lu lèn lớp dày tối đa $25\text{ cm}$ đạt $K = 1.0$ (theo chuẩn AASHTO T180-90); bảo dưỡng 7 ngày.
  • Bài 3: Thi công mặt đường đá không gia cố (35 giờ):
    • Mặt đường cấp phối sỏi đá: Kích thước $D_{\max} \ge 15\text{ mm}$ và $D_{\max} \le 0.65h$; chỉ số dẻo đất dính $17 < I_p < 25$; công thức tính cự ly đổ đống xe ben: $$L = \frac{Q}{B \cdot h_1}$$ với $$h_1 = h \cdot P_i \cdot \frac{\gamma_0}{\gamma_i}$$ Trộn bằng máy cày ($4 - 8$ lượt) hoặc máy san ($10 - 12$ lượt); đầm nén đạt dung trọng khô $2.0 - 2.2\text{ T/m}^3$; phủ lớp bảo vệ cát sạn $2 - 10\text{ mm}$ ($10\text{ l/m}^2$).
    • Cấp phối đá dăm (CPĐD): Thành phần cấp phối sàng theo Cục Đường bộ Việt Nam và AASHTO; độ hao mòn Los Angeles $\le 40%$, hạt thoi dẹt $\le 15%$, giới hạn chảy AASHTO T89 $\le 25$; đoạn thi công thử $50 - 100\text{ m}$; lu sơ bộ tĩnh $6 - 8\text{ tấn}$, lu lèn chặt bằng lu rung $6\text{ tấn}$ hoặc lu lốp $>1.5\text{ tấn/bánh}$, lu hoàn thiện $6 - 8\text{ tấn}$; kiểm tra độ chặt bằng phễu rót cát.
    • Mặt đường đá dăm nước: Nguyên lý Macadam; dốc ngang $3 - 4%$; chiều dày $8 - 18\text{ cm}$ (lu tĩnh) hoặc $25 - 30\text{ cm}$ (lu rung); phân cấp đá theo lưu lượng xe $N$ ($<200$, $200$, $>200\text{ xe/ngày}$); trình tự lu ổn định (tưới $4 - 5\text{ l/m}^2$), lu chặt (tưới $10 - 15\text{ l/m}^2$), rải đá chêm chèn và láng bảo vệ $D < 5\text{ mm}$.
  • Bài 4: Thi công mặt đường bê tông nhựa (35 giờ): Phân loại láng nhựa (1, 2, 3 lớp theo tiêu chuẩn 22 TCN 271-2001); thấm nhập nhựa (nhẹ $4 - 5\text{ cm}$, sâu $6 - 8\text{ cm}$, bán thấm nhập $8 - 15\text{ cm}$); bê tông nhựa rải nóng (nhiệt độ trộn $140 - 165^\circ\text{C}$, nhiệt độ rải $>120^\circ\text{C}$, nhiệt độ lu hiệu quả $130 - 140^\circ\text{C}$, dừng lu khi $<70^\circ\text{C}$, hệ số rải rời $h_r = 1.45h$); bê tông nhựa rải nguội (chế tạo $110 - 130^\circ\text{C}$, rải ở nhiệt độ môi trường $\sim 25^\circ\text{C}$, lưu kho $4 - 8$ tháng, hình thành cường độ $20 - 40$ ngày); bê tông nhựa polyme (BTNP 9.5, BTNP 12.5, BTNP 19) sử dụng nhựa PMB-I, PMB-II, PMB-III theo 22 TCN 319-04; chỉ tiêu cơ lý đá theo TCVN 1772-87 và bột khoáng theo 22 TCN 58-84.
  • Bài 5: Thi công mặt đường bê tông xi măng đổ tại chỗ (35 giờ): Mặt đường cứng, dốc ngang $1.5 - 2%$, chiều dày $18 - 24\text{ cm}$, đệm cát $2 - 5\text{ cm}$ hoặc giấy dầu ngăn cách móng; hệ thống khe nối (khe co, khe giãn, khe uốn vồng, khe thi công, khe nối dọc khi bề rộng mặt đường $>4\text{ m}$); bảng cấu tạo kích thước ngàm liên kết; thời gian vận chuyển hỗn hợp bê tông theo nhiệt độ môi trường ($<15^\circ\text{C}$: 90 phút; $15 - 25^\circ\text{C}$: 60 phút; $>25^\circ\text{C}$: 30 phút); công nghệ đầm dùi ($h > 20\text{ cm}$, thời gian $30 - 45\text{ giây/vị trí}$), đầm bàn ($45 - 60\text{ giây}$, vết đè $5 - 10\text{ cm}$), đầm ngựa miết phẳng mặt; bảo dưỡng 3 giai đoạn (giai đoạn 1 che rạp bạt; giai đoạn 2 phủ cát $5 - 6\text{ cm}$ tưới nước $\ge 3\text{ lần/ngày} \times 6\text{ l/m}^2$; giai đoạn 3 giữ ẩm 15 ngày; tổng thời gian bảo dưỡng 28 ngày).
  • Bài 6: Thi công mặt đường bê tông xi măng lắp ghép (20 giờ): Tấm bê tông cốt thép đúc sẵn kích thước $2\times4\text{ m}$ hoặc $2\times6\text{ m}$, hàm lượng cốt thép $9 - 12\text{ kg/m}^2$; lắp đặt bằng cần cẩu chuyên dụng (sức nâng lớn hơn khối lượng tấm $20 - 40%$); kỹ thuật hạ tấm cách móng $20\text{ cm}$, kiểm tra tiếp xúc đáy móng; xử lý lắp đặt trên đường cong (dùng tấm hình học đặc biệt, thay đổi bề rộng khe nối hoặc lát gãy góc); liên kết khe nối bằng hàn bản thép và chèn matit nhựa hoặc vữa bê tông đông cứng nhanh; kiểm tra độ bằng phẳng thước $3\text{ m}$ sau $15 - 20$ ngày thông xe.

Kiến thức nền tảng được xây dựng

  1. Hệ thống lý thuyết tương tác cốt liệu: Giáo trình xây dựng nền tảng dựa trên 4 nguyên lý hình thành cường độ vật liệu:
    • Nguyên lý Macadam: Cấu trúc chèn móc ma sát giữa các hạt đá cứng, sắc cạnh có kích cỡ đồng đều kết hợp bột đá và nước.
    • Nguyên lý cấp phối hạt liên tục: Cường độ hình thành từ lực ma sát trong và lực dính (lực dính phân tử thể keo của hạt mịn và lực dính móc cơ học giữa các hạt khoáng).
    • Nguyên lý gia cố đất/đá: Biến đổi vi cấu trúc đất rời bằng phản ứng thủy hóa của chất liên kết vô cơ (xi măng Pooclăng, vôi tôi), tạo mạng lưới tinh thể bền vững chống lại tác động của nước mao dẫn và nhiệt độ.
    • Nguyên lý xếp lát kết cấu định hình: Khả năng phân phối tải trọng bánh xe thông qua hệ thống ngàm truyền lực, thanh truyền lực và ma sát đáy móng.
  2. Nguyên lý chế độ thủy nhiệt áo đường: Cơ chế suy giảm cường độ do ẩm ướt và giải pháp cân bằng nhiệt-ẩm bằng tầng đệm cát thoát nước kết hợp rãnh xương cá.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán phối liệu cấp phối, xác định dung sai đầm nén, căn chỉnh góc xoay lưỡi máy san ($35^\circ - 90^\circ$), điều chỉnh tốc độ lu lèn ($1.5 - 6\text{ km/h}$), kiểm soát nhiệt độ bitum đun nóng ($140 - 180^\circ\text{C}$) và nhiệt độ bê tông nhựa rải nóng ($130 - 140^\circ\text{C}$).
  • Kỹ năng phân tích (Analytical skills): Đọc - bóc tách khối lượng từ bản vẽ thiết kế kỹ thuật thi công; phân tích nguyên nhân hư hỏng mặt đường (nứt nẻ mặt bê tông nhựa, bong bật đá dăm, lún võng mép tấm bê tông xi măng, hiện tượng trồi nhựa).
  • Kỹ năng thực hành hiện trường (Practical competencies): Vận hành thiết bị thí nghiệm kiểm tra hiện trường (phễu rót cát xác định độ chặt $K$, côn đo độ sụt bê tông, thước dài $3\text{ m}$ đo độ bằng phẳng, máy thủy bình - kinh vĩ định vị tim cọc và ván khuôn); lập bảng cao độ trắc dọc, trắc ngang; lập biên bản nghiệm thu từng giai đoạn và ghi nhật ký thi công công trình.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm kỹ thuật thực hành tích hợp (competency-based training), kết hợp chặt chẽ giữa bài giảng lý thuyết công nghệ và chuỗi bài tập tình huống hiện trường. Cấu trúc mỗi bài học kết thúc bằng một mô-đun thực hành chuẩn hóa gồm 7 nhiệm vụ công việc bắt buộc:

  1. Nghiên cứu đọc bản vẽ thiết kế kỹ thuật thi công đã được phê duyệt.
  2. Vẽ cấu tạo chi tiết các tầng mặt đường và hệ thống thoát nước liên quan.
  3. Phân tích và lựa chọn phương án tổ chức thi công cơ giới hóa.
  4. Lập bảng tiến độ và mô tả chi tiết trình tự các bước thực hiện trên tuyến.
  5. Tính toán khối lượng vật tư, định mức xe máy, thiết bị thi công và nhân lực.
  6. Lập bảng cao độ, kích thước hình học phục vụ công tác định vị và nghiệm thu.
  7. Soạn thảo phiếu yêu cầu nghiệm thu, biên bản nghiệm thu công việc và ghi nhật ký thi công.
                           QUY TRÌNH KIỂM SOÁT NGHIỆM THU 4 GIAI ĐOẠN

Phương pháp đánh giá kết quả học tập được chia thành 4 giai đoạn kiểm soát kỹ thuật theo đúng quy trình quản lý chất lượng công trình:

  • Giai đoạn 1: Đánh giá chất lượng vật liệu đầu vào và sai số cân đong (xi măng $\pm 1%$, nước $\pm 1%$, cát và đá dăm $\pm 2%$).
  • Giai đoạn 2: Đánh giá chất lượng chuẩn bị bề mặt móng, độ kín khít ván khuôn, vị trí cọc mốc và thanh truyền lực.
  • Giai đoạn 3: Đánh giá thông số công nghệ trong quá trình rải, đầm nén, hoàn thiện bề mặt và quy trình bảo dưỡng ẩm.
  • Giai đoạn 4: Đánh giá cường độ mẫu thử cơ lý (nén mẫu lập phương $15\times15\times15\text{ cm}$, $20\times20\times20\text{ cm}$; uốn dầm $15\times15\times55\text{ cm}$; thí nghiệm súng bật nẩy) kết hợp đo đạc sai số hình học (độ dốc ngang $<2.5%$, chiều dày lớp không giảm quá $10%$ thiết kế, bề rộng mặt đường không hẹp quá $5\text{ cm}$, khe hở thước $3\text{ m} \le 5 - 15\text{ mm}$).

Hướng dẫn tự học: Học viên cần đối chiếu các thông số lý thuyết với các bảng định mức rải đá - tưới nhựa (Bảng 1 theo tiêu chuẩn 22 TCN 271-2001), bảng khoảng cách bố trí khe co - giãn theo nhiệt độ môi trường, và bảng kích thước hình học của ngàm bê tông xi măng để thực hành bài tập tính toán độc lập.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình đã hệ thống hóa và cập nhật trực tiếp các tiêu chuẩn kỹ thuật xây dựng công trình giao thông của Bộ Giao thông Vận tải và tiêu chuẩn quốc tế:

  • Quy chuẩn vật liệu nhựa và láng mặt: Tích hợp quy trình kỹ thuật thi công và nghiệm thu lớp láng nhựa nóng mặt đường theo tiêu chuẩn ngành 22 TCN 271-2001, tiêu chuẩn thí nghiệm dính bám đá - nhựa 22 TCN 279-01, và tiêu chuẩn hao mòn va đập Los Angeles 22 TCN 318-04.
  • Công nghệ Bê tông nhựa Polyme hiện đại: Cập nhật trọn vẹn tiêu chuẩn kỹ thuật vật liệu nhựa đường polyme theo 22 TCN 319-04, phân định chi tiết 3 cấp phối hỗn hợp cốt liệu (BTNP 9.5 cho lớp mặt trên, BTNP 12.5 cho lớp mặt trên, BTNP 19 cho lớp mặt dưới) và 3 mác chất liên kết polyme (PMB-I, PMB-II, PMB-III) với các yêu cầu kỹ thuật về độ kim lún ở $25^\circ\text{C}$ ($40 - 70$), nhiệt độ hóa mềm ($>60^\circ\text{C}, >70^\circ\text{C}, >80^\circ\text{C}$), độ đàn hồi phục hồi ($>60%, >65%, >70%$) và độ ổn định lưu trữ nhiệt ở $163^\circ\text{C}$ trong 48 giờ.
  • Tiêu chuẩn đá dăm và bột khoáng: Quy định giới hạn bền nén của đá gốc theo TCVN 1772-87 (đá macma, biến chất $\ge 1200\text{ daN/cm}^2$; đá trầm tích $\ge 1000\text{ daN/cm}^2$), chỉ tiêu bột khoáng theo 22 TCN 58-84 và chỉ số dẻo theo chuẩn AASHTO T89, T90.
  • Cơ giới hóa đồng bộ trong thi công bê tông: Đưa vào quy trình công nghệ rải bê tông xi măng bằng máy rải trượt liên hợp (slipform paver) cho phép đổ dải bê tông rộng $3.5 - 7.5\text{ m}$, dày $22\text{ cm}$ tích hợp đầm chấn động và hoàn thiện mặt đường tự động; giải pháp lắp ghép công nghiệp hóa mặt đường bê tông đúc sẵn giải quyết yêu cầu thông xe tức thời và thi công trong điều kiện thời tiết phức tạp.

Đối tượng sử dụng giáo trình (200-250 từ)

                            ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU TIÊN QUYẾT
  • Sinh viên và học viên: Dành cho học sinh, sinh viên theo học chuyên ngành Xây dựng Cầu đường, Xây dựng Công trình Giao thông tại các trường Cao đẳng, Trung cấp nghề và các hệ đào tạo kỹ thuật viên thực hành.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở ngành gồm: Vật liệu xây dựng (chỉ tiêu cơ lý của đá, cát, xi măng, nhựa bitum), Trắc địa công trình (kỹ năng sử dụng máy thủy bình, máy kinh vĩ định vị tim tuyến và cao độ), Cơ học đất (khái niệm độ đầm chặt $K$, độ ẩm tối ưu $\text{W}_0$, giới hạn Atterberg), và Thiết kế hình học đường ô tô (độ dốc ngang mui luyện, trắc dọc, siêu cao).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu giảng dạy chuẩn mực để lập tiến trình bài giảng (phân bổ tổng thời lượng lý thuyết và thực hành chi tiết theo các bài học: Bài 1: 15h, Bài 2: 20h, Bài 3: 35h, Bài 4: 35h, Bài 5: 35h, Bài 6: 20h), xây dựng ngân hàng đề thi đánh giá kỹ năng lập biện pháp thi công và bài tập mô phỏng nhật ký công trường.
  • Kỹ sư và cán bộ kỹ thuật hiện trường: Làm tài liệu tra cứu thông số kỹ thuật, lập phương án thi công, đối chiếu tiêu chuẩn sai số cho phép khi chỉ đạo thi công và nghiệm thu các hạng mục móng - mặt đường tại các ban quản lý dự án, doanh nghiệp xây dựng giao thông.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho người học nghề Xây dựng Cầu đường hệ Trung cấp và Cao đẳng, đồng thời là sổ tay hướng dẫn công nghệ cho cán bộ kỹ thuật, chỉ huy trưởng công trường, thí nghiệm viên hiện trường công trình giao thông.

2. Cần kiến thức nền nào để học?

Học viên cần nắm vững các nguyên lý cơ bản về thí nghiệm vật liệu xây dựng (thành phần hạt, độ dính bám, độ kim lún), phương pháp đo đạc trắc địa (đo cao đạc, định vị tim mốc) và nguyên lý đầm nén đất nền móng.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung tuyệt đối vào quy trình công nghệ thi công thực địa, cung cấp trực tiếp các thông số vận hành máy móc cụ thể (tốc độ lu, góc xoay lưỡi san, số lượt đầm dùi/đầm bàn), định mức rải vật liệu, công thức tính toán cự ly đổ xe ben, bảng tra kích thước ngàm và hệ thống biểu mẫu nghiệm thu thực tế mà không dàn trải sang phần lý thuyết tính toán kết cấu áo đường thuần túy.

4. Làm sao để tự học hiệu quả?

Cần kết hợp đọc tuần tự các bước thi công với việc giải quyết 7 bài tập thực hành ở cuối mỗi bài; đặc biệt chú trọng ghi nhớ các giới hạn dung sai kỹ thuật (độ ẩm $\pm 1 - 2%$, sai số cân đong $\pm 1 - 2%$, nhiệt độ rải bê tông nhựa, thời gian ninh kết của xi măng).

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình gắn liền với các phụ lục tra cứu định mức sơ đồ lu lèn, bảng tra cứu thành phần cấp phối cốt liệu, tiêu chuẩn ngành (22 TCN 271-2001, 22 TCN 319-04, 22 TCN 58-84) và hệ thống bản vẽ định hình khe nối, ngàm truyền lực mặt đường bê tông xi măng.

Kết luận (150 từ)

Giáo trình Môn học Thi công Mặt đường của Trường Cao đẳng Giao thông Vận tải Trung ương I là tài liệu đào tạo mang tính chuẩn mực kỹ thuật, hệ thống hóa đầy đủ các giải pháp công nghệ xây dựng nền móng và mặt đường giao thông từ cấp thấp đến cấp cao. Giá trị cốt lõi của tài liệu nằm ở tính chính xác của các số liệu định mức, sự liên kết chặt chẽ với hệ thống tiêu chuẩn kỹ thuật chuyên ngành (TCVN, 22 TCN, AASHTO) và phương pháp tiếp cận thực hành toàn diện. Lộ trình học tập đề xuất là đi tuần tự từ việc hiểu bản chất 4 nguyên lý vật liệu, kỹ thuật xử lý móng gia cố/không gia cố, đến làm chủ công nghệ thi công bê tông nhựa rải nóng, bê tông nhựa polyme và bê tông xi măng (đổ tại chỗ, lắp ghép). Người học nên kết hợp nghiên cứu giáo trình cùng các tiêu chuẩn thi công và nghiệm thu mặt đường hiện hành để hoàn thiện năng lực chuyên môn tại hiện trường.
