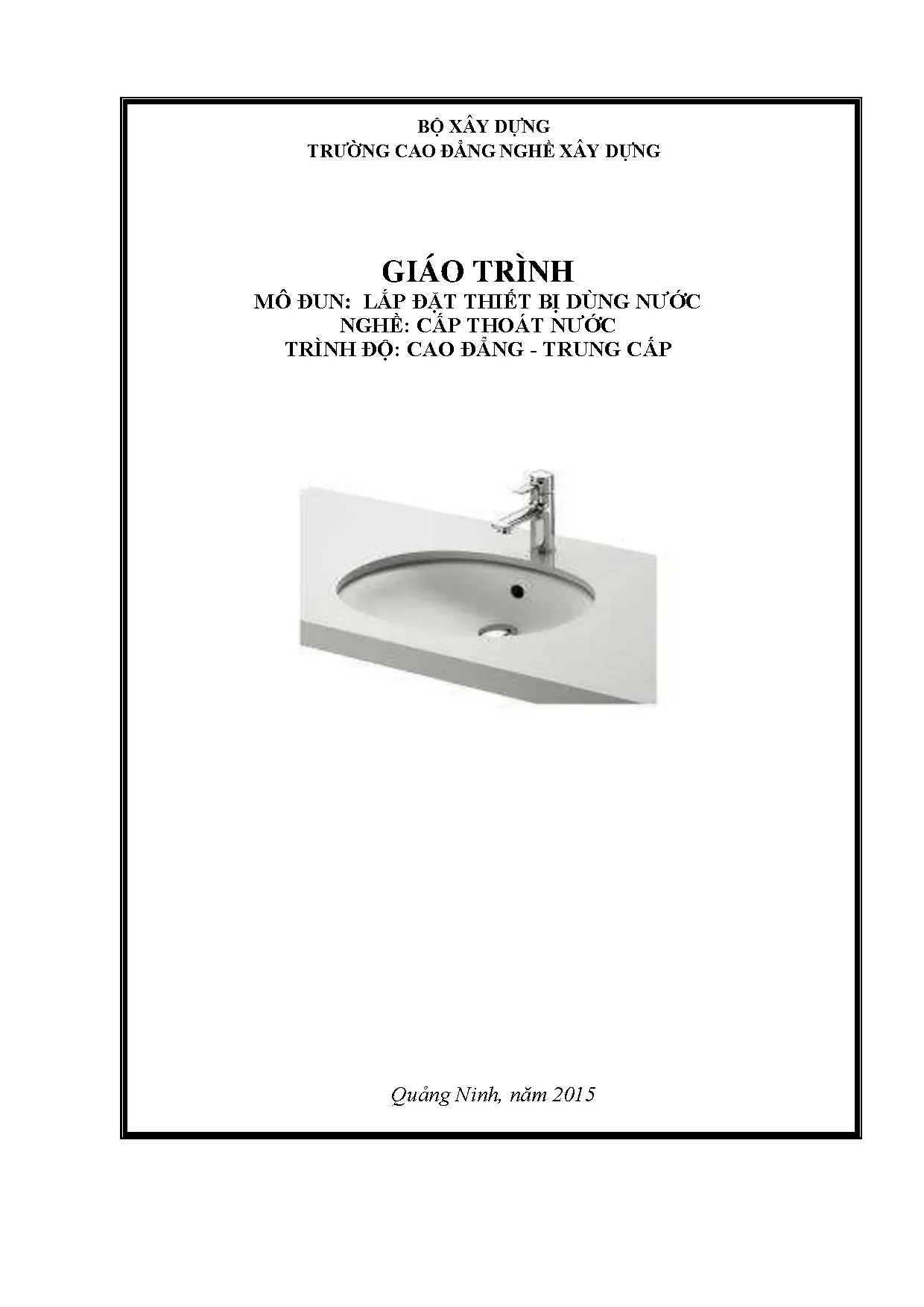

GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT THIẾT BỊ DÙNG NƯỚC (MÃ MÔ ĐUN: MĐ19)

Tổng quan về giáo trình

Giáo trình mô đun "Lắp đặt thiết bị dùng nước" (Mã số: MĐ19) là tài liệu đào tạo chuyên môn thuộc nghề Cấp thoát nước, được biên soạn cho hai bậc trình độ: Cao đẳng và Trung cấp. Tài liệu do Trường Cao đẳng nghề Xây dựng biên soạn (các phiên bản tại Quảng Ninh năm 2015 và Ninh Bình năm 2017) dựa trên chương trình khung của Bộ Lao động – Thương binh và Xã hội. Trong tiến trình đào tạo nghề Cấp thoát nước, mô đun MĐ19 được bố trí giảng dạy nối tiếp sau mô đun MĐ18: Lắp đặt đường ống thoát nước trong nhà.

Mô đun mang tính chất tích hợp giữa lý thuyết chuyên ngành và thực hành kỹ năng độc lập, với tổng thời lượng phân bổ là 120 giờ (gồm 21 giờ lý thuyết, 95 giờ thực hành tại xưởng và 4 giờ kiểm tra định kỳ). Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Trang bị các dữ liệu kỹ thuật về cấu tạo, phân loại, nguyên lý làm việc của các thiết bị dùng nước gia dụng và công nghiệp; phương pháp đọc bản vẽ thi công mạng lưới cấp thoát nước; quy trình công nghệ lắp đặt và các tiêu chuẩn kiểm tra an toàn kỹ thuật.
  • Kỹ năng: Hình thành năng lực xác định vị trí tim trục, lấy dấu, khai triển kích thước hình học; sử dụng thành thạo máy móc chuyên dụng (máy khoan bê tông, máy hàn nhiệt, máy mài, bàn ren) và dụng cụ đo kiểm (thước ni-vô, quả dọi, cờ lê lực); thực hiện lắp đặt và thử áp, nghiệm thu đúng hồ sơ thiết kế.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tổ chức mặt bằng thi công khoa học, chấp hành nghiêm ngặt quy định về an toàn lao động và vệ sinh môi trường.

Cấu trúc giáo trình gồm 7 bài học tích hợp, tiếp cận theo trình tự công việc thực tế tại công trường xây dựng, từ khâu khảo sát bản vẽ, chuẩn bị vật tư, thi công định vị, tổ hợp phụ kiện đến kiểm tra vận hành thử nghiệm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 7 bài học chuyên đề bám sát các hạng mục thiết bị vệ sinh và cung cấp nước:

  1. Bài 1: Lắp đặt bình nóng lạnh (32 giờ: 6 LT, 25 TH, 1 KT): Phân tích 4 nhóm máy nước nóng (dùng điện, dùng gas, năng lượng mặt trời, máy bơm nhiệt Heat Pump). Chi tiết cấu tạo bình điện trực tiếp và gián tiếp: vỏ nhựa ABS, ruột bình thép tráng men Titan/Blue Silicon, lớp cách nhiệt xốp Polyurethane (PU) không chứa CFC, thanh sợi đốt mai-so cách điện bằng cát thạch anh, thanh Anode Magiê khử cặn, rơ-le nhiệt kép tự ngắt ở 75°C–85°C, van một chiều kết hợp van an toàn (xả áp 8 Bar), cầu dao chống dòng rò ELCB (độ nhạy 15–30 mA). Quy trình khoan tường kiên cố (mũi khoan 12 mm, sâu 70 mm), treo móc, đấu nối đường cấp nước lạnh (vòng đệm xanh), đường nước nóng ra (vòng đệm đỏ) và lắp attomat 15–20A.
  2. Bài 2: Lắp đặt chậu rửa mặt (12 giờ: 2 LT, 10 TH): Kỹ thuật lắp đặt chậu rửa treo tường và chậu đặt âm bàn. Tiêu chuẩn cao độ lắp đặt đặt cách mặt nền hoàn thiện 80 cm. Quy trình lấy dấu, khoan bắt vít nở, gá khung đỡ, trám keo silicon viền mép chậu, lắp đặt vòi cấp nước khóa phụ và tổ hợp bộ xả xi phông thoát thải.
  3. Bài 3: Lắp đặt âu tiểu treo tường (12 giờ: 2 LT, 9 TH, 1 KT): Khai triển kích thước hình học theo bản vẽ thiết kế, kiểm tra tim ống chờ cấp - thoát nước, khoan định vị giá treo, tổ hợp van xả tiểu và đấu nối phụ kiện đồng bộ.
  4. Bài 4: Lắp đặt vòi tắm, bồn tắm (20 giờ: 3 LT, 17 TH): Phân loại và cấu tạo cụm vòi sen tắm hương sen, bồn tắm nằm/đứng; kỹ thuật cân chỉnh mặt bằng chân bồn, đấu nối bộ xi phông tràn, cấp nước nóng lạnh qua rắc co và kiểm tra chống thấm chân thiết bị.
  5. Bài 5: Lắp đặt bệ xí bệt (20 giờ: 4 LT, 15 TH, 1 KT): Nghiên cứu bản vẽ, định vị tim lỗ thoát sàn, kỹ thuật đặt gioăng ngăn mùi cao su, bắt bu-lông cố định thân cầu xí, lắp ráp cụm phụ kiện cấp - xả trong két nước và căn chỉnh phao ngắt nước.
  6. Bài 6: Lắp đặt phễu thu nước sàn (12 giờ: 2 LT, 10 TH): Kỹ thuật đọc bản vẽ mặt bằng sàn vệ sinh, tạo độ dốc thu gom nước, lắp đặt cụm thân phễu thu có bẫy nước ngăn mùi hôi và trám trét vữa xi măng chống thấm.
  7. Bài 7: Lắp đặt két nước trên mái (12 giờ: 2 LT, 9 TH, 1 KT): Tính toán kích thước chân giá đỡ thép, kỹ thuật vận chuyển két nước lên cao, định vị trên sàn mái kiên cố, lắp đặt đường ống dẫn nước lên (từ trạm bơm), đường cấp nước xuống các tầng, ống tràn, ống xả cặn đáy và cụm van phao tự động.

Kiến thức nền tảng được xây dựng

  • Nguyên lý thủy lực và cơ điện dân dụng: Áp lực dòng chảy, hiện tượng giãn nở nhiệt của chất lỏng, nguyên lý bẫy nước ngăn mùi (xi phông), tác dụng của van một chiều và van xả áp an toàn.
  • Nguyên lý nhiệt lạnh và công nghệ bơm nhiệt (Heat Pump): Chu trình nhiệt động lực học ngược chiều gồm 4 thành phần (Dàn bay hơi – Máy nén – Bình ngưng tụ – Van tiết lưu) sử dụng môi chất lạnh R22/R47 để trích xuất năng lượng từ không khí môi trường, đạt hiệu suất năng lượng 380%–650%.
  • Quy chuẩn an toàn điện: Tiêu chuẩn nối đất vỏ thiết bị, nguyên lý cân bằng dòng điện pha - trung tính của thiết bị chống giật ELCB, tiêu chuẩn chống thâm nước IP25 (theo chuẩn IEC 60529 của Châu Âu) và tiêu chuẩn ngắt công tắc lưỡng cực CEI-EN.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo đạc, lấy dấu hình học bằng thước lá, dây căng, quả dọi và máy thủy chuẩn; vận hành máy khoan bê tông tạo lỗ chính xác đường kính 12 mm sâu 70 mm; tiện ren kim loại bằng bàn ren thủ công và máy ren; hàn nhiệt ống nhựa cấp nước chịu áp lực; lắp ráp các mối nối rắc co, măng xông, mặt bích.
  • Kỹ năng phân tích (Analytical skills): Khai triển số liệu từ bản vẽ kỹ thuật; tính toán tổn thất áp lực và dung tích tiêu thụ nước; chẩn đoán sai hỏng kỹ thuật thông qua các hiện tượng thực tế (mất nước nóng, kẹt van an toàn, rò rỉ điện ra vỏ thiết bị, nhảy rơ-le quá tải).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Hoàn thiện trọn vẹn quy trình lắp đặt các cụm thiết bị từ thô đến tinh; tổ chức kiểm tra độ kín khít hệ thống ống nước dưới áp suất làm việc 15 bar; vận hành nghiệm thu bàn giao hệ thống theo đúng quy chuẩn xây dựng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm đào tạo tích hợp (Integrated Vocational Training), trong đó lý thuyết chuyên ngành được gắn kết trực tiếp với các bước thực hành tại nhà xưởng chuyên môn hóa:

  • Phương pháp đối với giảng viên:

    • Trước giờ dạy, giảng viên chuẩn bị đầy đủ thiết bị, dụng cụ và vật tư mẫu theo định mức (máy khoan bê tông, máy hàn nhiệt, cờ lê lực, vật tư ống, phụ kiện ren, bình đun nước, sứ vệ sinh).
    • Phân tích nguyên lý hoạt động, trực tiếp thao tác mẫu chuẩn xác, dứt khoát trên các mô hình cắt bổ và thiết bị thực tế.
    • Phân chia học sinh thành từng nhóm nhỏ để phối hợp thao tác; giám sát nghiêm ngặt quy trình an toàn lao động (trang bị bảo hộ: quần áo, mũ, kính, giày bảo hộ, dây đai an toàn).
    • Sử dụng bảng kiểm tra (checklist) tiêu chuẩn an toàn và kỹ thuật để kiểm soát từng công đoạn.

  • Phương pháp đối với người học:

    • Nghiên cứu trước hồ sơ bản vẽ mặt bằng và yêu cầu kỹ thuật của bài học.
    • Luyện tập kỹ năng định vị, vạch dấu và sử dụng dụng cụ cơ khí cầm tay, dụng cụ tổ hợp (clê ống, clê xích, mỏ lết) theo bảng "Tóm tắt trình tự thực hiện" ở cuối mỗi bài.
    • Tự rèn luyện tính tỉ mỉ, độ chính xác khi cân chỉnh thăng bằng (ni-vô) và đấu nối gioăng cao su, băng tan chống rò rỉ.

  • Quy trình và phương pháp đánh giá:

    • Đánh giá kiến thức: Kiểm tra viết định kỳ với thời lượng từ 45 đến 90 phút, thang điểm 10, tập trung vào cấu tạo thiết bị, quy trình lắp đặt và phương pháp khắc phục sự cố.
    • Đánh giá kỹ năng: Thực hiện thông qua 4 bài kiểm tra định kỳ kỹ năng thực hành (bố trí tại các bài MĐ19-01, MĐ19-03, MĐ19-05, MĐ19-07). Kết quả thao tác, độ chuẩn xác về kích thước và chất lượng mối nối được ghi nhận trực tiếp vào Phiếu đánh giá thực hành mô đun.
    • Đánh giá năng lực tự chủ và trách nhiệm: Theo dõi thái độ học tập, ý thức tuân thủ nội quy xưởng, vệ sinh công nghiệp và tinh thần làm việc nhóm thông qua Sổ theo dõi người học.

Điểm nổi bật và cập nhật của giáo trình

Tài liệu thể hiện rõ sự cập nhật các công nghệ thiết bị vệ sinh và cung cấp nước nóng tiên tiến tại thời điểm biên soạn:

  1. Phổ quát các thế hệ máy nước nóng hiện đại: Bên cạnh các dòng bình đun nước truyền thống dùng thanh điện trở, giáo trình đưa vào phân tích các thiết bị thế hệ mới:

    • Bình nước nóng bơm nhiệt SKY và Green Heat: Hoạt động trên nguyên lý trao đổi nhiệt môi trường, tích hợp máy tính nhúng All-In-One, đồng hồ thời gian thực (RTC) và hệ điều hành thời gian thực (RTOS), giảm 75% điện năng tiêu thụ.
    • Máy nước nóng trực tiếp Ariston thế hệ S3: Kích thước siêu mỏng (65 mm), tích hợp hệ thống an toàn đồng bộ TSS, bộ ngắt quá nhiệt kép và tiêu chuẩn chống thấm IP25.
    • Bình nước nóng gián tiếp Vulcan – Rheem & Ferroli: Thân bình thép chịu áp lực cao tráng men tĩnh điện titan/men Blue Silicon nung ở 850°C, vỏ tráng nhôm Zincalum chịu thời tiết ngoài trời, van an toàn kết hợp xả áp 1400 kPa.

  2. Tích hợp các giải pháp an toàn điện và xử lý nước sinh hoạt:

    • Cung cấp kiến thức sâu về cầu dao chống giật ELCB thế hệ thứ hai (nguyên lý chênh lệch dòng pha - trung tính, dòng rò ngắt $\ge 15\text{ mA}$).
    • Công nghệ thanh trùng nước bằng ống giải phóng Ion bạc (Silver Cartridge) trên dòng máy TI-SS (chứng nhận bởi phòng kiểm định Coronati – Ý).
    • Hệ thống vi mạch điện tử BEST (Electronic Safety and Temperature Regulation) với chip cảm biến nhiệt độ chính xác sai số chỉ $\pm 4^\circ\text{C}$.

  3. Tính ứng dụng kỹ thuật và liên kết công nghiệp: Toàn bộ quy trình lắp ráp, các bảng kích thước ren nối ($RP\ 3/4''/20\text{ mm}$, v.v.), tiêu chuẩn chiều cao treo bình ($2\text{ m}$), chậu rửa ($80\text{ cm}$) đều gắn kết trực tiếp với định mức thi công và quy chuẩn xây dựng hiện hành.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng cho người học hệ Cao đẳng nghề và Trung cấp nghề ngành Cấp thoát nước, Kỹ thuật công trình nước hoặc Công nghệ thiết bị tòa nhà.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành mô đun MĐ18: Lắp đặt đường ống thoát nước trong nhà, có kiến thức căn bản về hình học họa hình, vẽ kỹ thuật xây dựng và các thao tác an toàn điện cơ bản.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chuẩn mực để biên soạn bài giảng tích hợp, thiết kế các trạm thực hành tại xưởng, chuẩn bị vật tư mẫu và xây dựng tiêu chí chấm điểm kỹ năng.
  • Kỹ thuật viên và người tự học: Thợ thi công điện nước dân dụng, công nhân kỹ thuật tại các doanh nghiệp xây lắp cấp thoát nước dùng làm sổ tay tra cứu kích thước lắp ráp, quy trình vận hành và bảng chẩn đoán sự cố thiết bị.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ giảng dạy cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp chuyên ngành Cấp thoát nước, đồng thời là tài liệu tham khảo kỹ thuật cho công nhân và kỹ thuật viên ngành lắp đặt thiết bị vệ sinh công trình.

2. Người học cần đáp ứng các kiến thức nền tảng nào trước khi tiếp cận mô đun MĐ19?

Người học bắt buộc phải hoàn thành mô đun tiên quyết là MĐ18 (Lắp đặt đường ống thoát nước trong nhà), nắm vững kỹ năng đọc bản vẽ xây dựng cơ bản, sử dụng các dụng cụ nguội và hiểu rõ quy tắc an toàn điện sinh hoạt.

3. Giáo trình có điểm gì khác biệt so với các tài liệu thuần lý thuyết?

Mô đun MĐ19 được thiết kế tích hợp hoàn toàn với tỷ trọng thực hành chiếm tới gần 80% thời lượng (95/120 giờ). Mỗi bài học đều có bảng hướng dẫn tóm tắt các bước công việc, yêu cầu kỹ thuật chi tiết, các lỗi sai phạm thường gặp kèm biện pháp khắc phục cụ thể.

4. Người học cần làm gì để đạt kết quả thực hành tối ưu?

Cần nghiên cứu kỹ bản vẽ và sơ đồ nguyên lý trước khi vào xưởng; tuân thủ quy trình lấy dấu, cân chỉnh thước ni-vô; bắt buộc thực hiện kiểm tra áp lực nước và dòng rò điện (bằng bút thử điện/thiết bị đo) trước khi nghiệm thu và đóng điện vận hành.

5. Những tài liệu tham khảo chính thức nào được liên kết cùng giáo trình?

Giáo trình trích dẫn và liên kết trực tiếp với 2 tài liệu tiêu chuẩn:

  1. Cấp thoát nước – GS. Trần Hiếu Nhuệ, PGS.TS. Trần Đức Hạ, KS. Đỗ Hải, Nhà xuất bản Khoa học và Kỹ thuật (1996).
  2. Tiêu chuẩn thiết kế thi công và nghiệm thu hệ thống Cấp thoát nước bên trong nhà và công trình, Nhà xuất bản Xây dựng Hà Nội (2002).

Kết luận

Giáo trình mô đun Lắp đặt thiết bị dùng nước (MĐ19) của Trường Cao đẳng nghề Xây dựng cung cấp một khung năng lực hoàn chỉnh về thi công, lắp đặt 7 nhóm thiết bị vệ sinh và trữ nước chủ đạo trong công trình dân dụng và công nghiệp.

Lộ trình đào tạo được xây dựng logic từ khâu đọc bản vẽ thiết kế, khảo sát mặt bằng, chuẩn bị vật tư – dụng cụ, triển khai định vị cơ khí, thi công ghép nối đường ống, đấu nối thiết bị an toàn điện, đến thử áp và nghiệm thu hoàn thiện. Kết hợp cùng hệ thống tiêu chuẩn kỹ thuật xây dựng và các phiếu đánh giá thực hành tại xưởng, giáo trình là tài liệu phục vụ hiệu quả cho mục tiêu đào tạo đội ngũ kỹ thuật viên cấp thoát nước lành nghề, đáp ứng tiêu chuẩn kỹ thuật của môi trường làm việc công nghiệp.
