Tổng quan về giáo trình

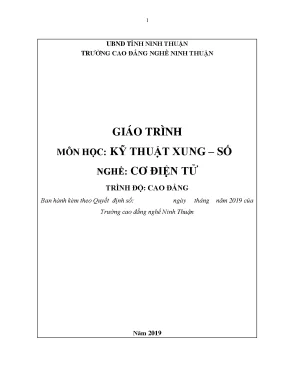

Giáo trình môn học "Kỹ thuật Xung – Số" (Mã môn học: MH21) do Trường Cao đẳng Nghề Ninh Thuận ban hành năm 2019, được biên soạn theo khung chương trình đào tạo nghề Cơ điện tử ở trình độ Cao đẳng và Trung cấp nghề do Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt. Trong chương trình đào tạo, môn học mang tính chất kỹ thuật cơ sở, được bố trí giảng dạy sau khi người học đã hoàn thành các học phần nền tảng gồm: Linh kiện điện tử, Đo lường điện tử, Điện tử tương tự và Điện tử cơ bản.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học ba nhóm năng lực:

  • Kiến thức: Phát biểu các khái niệm cơ bản về xung điện và hệ thông số đặc trưng; trình bày cấu tạo, nguyên lý làm việc của mạch tạo xung, mạch biến đổi dạng xung; mô tả cấu trúc, bảng sự thật của các cổng logic, mạch Flip-Flop, mạch đếm, thanh ghi dịch, mạch logic quy mô tích hợp trung bình (MSI), cấu trúc họ vi mạch TTL/CMOS, bộ nhớ bán dẫn (ROM, RAM) và bộ chuyển đổi tín hiệu tương tự - số (ADC/DAC).
  • Kỹ năng: Lắp ráp, đo kiểm và khảo sát chính xác các mạch tạo xung, mạch xử lý xung và các mạch số trên panel thực hành cũng như mạch thực tế.
  • Thái độ: Hình thành tác phong công nghiệp, phương pháp làm việc tỉ mỉ và chuẩn xác trong thao tác kỹ thuật.

Giáo trình có tổng thời lượng 90 giờ, được phân bổ thành hai khối kiến thức: Phần 1 - Kỹ thuật xung (30 giờ, gồm 10 giờ lý thuyết, 19 giờ thực hành, 1 giờ kiểm tra) và Phần 2 - Kỹ thuật số (60 giờ, gồm 20 giờ lý thuyết, 37 giờ thực hành, 3 giờ kiểm tra). Cấu trúc nội dung tiếp cận từ các nguyên lý mạch quá độ, mạch xung cơ bản đến các hệ thống số tổ hợp và tuần tự. Điểm đặc thù của tài liệu là phân bổ hơn 60% thời lượng cho thực hành (54/90 giờ), tích hợp hướng dẫn chi tiết quy trình cân chỉnh thiết bị đo lường chuyên dụng như dao động ký (OSC) và máy phát sóng âm tần.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 10 bài học được phân chia thành hai phần chính:

[Kỹ thuật Xung - Số (90h)]
  1. Phần 1 - Bài 1: Các khái niệm cơ bản kỹ thuật xung: Khái niệm tín hiệu gián đoạn; các tham số xung vuông thực tế gồm biên độ $U_m$, độ rộng xung $t_x$, độ rộng sườn trước $t_{tr}$, độ rộng sườn sau $t_s$, độ sụt đỉnh $\Delta u$; các thông số dãy xung tuần hoàn gồm chu kỳ $T = t_x + t_{ng}$, tần số $f = 1/T$, hệ số lấp đầy $\gamma = t_x/T$, độ rỗng $Q = T/t_x$; các hàm tín hiệu cơ bản (hàm đột biến $1(t-t_0)$, hàm tuyến tính, hàm mũ); tác dụng nạp xả của mạch RC, RL, RLC; quy trình vận hành dao động ký (OSC).
  2. Phần 1 - Bài 2: Mạch dao động đa hài: Nguyên lý cấu tạo và hoạt động của 4 dạng mạch: đa hài không đơn ổn (astable), đa hài đơn ổn (monostable), đa hài lưỡng ổn (bistable) và mạch Schmitt-trigger.
  3. Phần 1 - Bài 3: Mạch hạn chế biên độ và ghim áp: Sơ đồ nguyên lý, đặc tuyến truyền đạt của mạch hạn biên (clipper) và mạch ghim áp (clamper) sử dụng diode và nguồn chuẩn.
  4. Phần 2 - Bài 1: Đại cương kỹ thuật số: Hệ thống số (nhị phân, thập lục phân), các mã số; các cổng logic cơ bản (AND, OR, NOT, NAND, NOR, XOR, XNOR); biểu thức logic, đại số Boole, định lý De Morgan; phương pháp rút gọn biểu thức logic và khảo sát một số IC số cơ bản.
  5. Phần 2 - Bài 2: Flip – Flop: Cấu tạo, ký hiệu, bảng chân trị và giản đồ thời gian của Flip-Flop RS, RS đồng bộ theo xung lệnh, JK, T, D, Master-Slave (MS), cùng các ngõ vào thiết lập không đồng bộ Preset (PR) và Clear (CLR).
  6. Phần 2 - Bài 3: Mạch đếm và thanh ghi: Nguyên lý mạch đếm đồng bộ, mạch đếm không đồng bộ, thanh ghi lưu trữ và thanh ghi dịch; khảo sát các IC đếm và ghi dịch thông dụng.
  7. Phần 2 - Bài 4: Mạch logic MSI: Cấu trúc và ứng dụng của mạch mã hóa (Encoder), mạch giải mã (Decoder), mạch dồn kênh/ghép kênh (Multiplexer) và mạch phân kênh/tách kênh (Demultiplexer).
  8. Phần 2 - Bài 5: Họ vi mạch TTL – CMOS: Cấu trúc tầng vào/ra, các thông số kỹ thuật đặc trưng, kỹ thuật ghép nối liên họ giữa TTL và CMOS, cùng mạch ghép nối tải công suất.
  9. Phần 2 - Bài 6: Bộ nhớ: Cấu trúc chức năng, nguyên lý lưu trữ của bộ nhớ chỉ đọc (ROM), bộ nhớ truy xuất ngẫu nhiên (RAM) và phương pháp ghép nối mở rộng dung lượng bộ nhớ.
  10. Phần 2 - Bài 7: Kỹ thuật ADC – DAC: Cấu tạo, sơ đồ nguyên lý mạch chuyển đổi số sang tương tự (DAC) và mạch chuyển đổi tương tự sang số (ADC).

Mạch kiến thức phát triển theo logic: bắt đầu từ hiện tượng quá độ vật lý của linh kiện rời rạc $\rightarrow$ mạch tạo/sửa dạng xung $\rightarrow$ cổng logic cơ sở $\rightarrow$ mạch logic tổ hợp và phần tử nhớ tuần tự $\rightarrow$ vi mạch số quy mô trung bình (MSI) $\rightarrow$ bộ nhớ và mạch giao tiếp tương tự - số.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các mô hình toán học và nguyên lý vật lý phục vụ phân tích mạch:

  • Lý thuyết quá độ mạch điện: Phân tích đáp ứng thời gian của mạch RC và RL đối với tín hiệu nhảy cấp $1(t-t_0)$ và hàm tuyến tính $v(t)=k(t-t_0)$. Đối với mạch RLC song song, giáo trình áp dụng phương pháp biến đổi Laplace với phương trình toán tử:

$$i(p) = \frac{E}{R \cdot p} = v_{ra}(p)\left(\frac{1}{R} + C p + \frac{1}{L p}\right)$$

Từ đó tìm nghiệm phức $p_{1,2} = -\alpha \pm \sqrt{\alpha^2 - \omega_0^2}$ để xác định các chế độ dao động tắt dần hoặc dao động chu kỳ dựa trên hệ số suy giảm $\alpha = \frac{1}{2RC}$ và tần số riêng $\omega_0 = \frac{1}{\sqrt{LC}}$.

  • Nguyên lý lọc, tích phân và vi phân: Thiết lập điều kiện làm việc của mạch tích phân ($f_i \gg f_c = \frac{1}{2\pi RC} \Leftrightarrow \tau \gg \frac{T_i}{2}$) và mạch vi phân ($f_i \ll f_c \Leftrightarrow \tau \ll \frac{T_i}{2}$), cùng các công thức quan hệ vào - ra trên bộ khuếch đại thuật toán (OpAmp):

$$v_o(t) = -\frac{1}{RC} \int v_i(t)dt \quad \text{(Tích phân)}, \qquad v_o(t) = -RC \frac{dv_i(t)}{dt} \quad \text{(Vi phân)}$$

  • Đại số nhị phân và chuẩn logic: Ứng dụng tiên đề đại số Boole, định lý De Morgan để tối giản hàm logic; quy chuẩn các ngưỡng điện áp logic mức cao ($U_H$), mức thấp ($U_L$) và vùng trạng thái cấm giữa $U_L$ và $U_H$.

Kỹ năng phát triển

  • Kỹ năng vận hành thiết bị đo kiểm: Thiết lập thông số và vận hành dao động ký (OSC) qua các nút chức năng: chỉnh nét FOCUS, chỉnh sáng INTENSITY/CONTRO, chọn kênh đồng bộ TRIGGER SOURCE (CH1, CH2, LINE, EXT), chọn chế độ quét TRIGGER MODE (AUTO, NORM, TV-V, TV-H), chọn ghép kênh tín hiệu AC-GND-DC và chọn chế độ hiển thị VERT MODE (CH1, CH2, DUAL, ADD).
  • Kỹ năng đo đạc và tính toán thông số sóng: Đọc và quy đổi các giá trị từ màn hình OSC theo công thức:

$$\text{Biên độ } (V) = \text{Số ô biên độ (ô)} \times \text{Volts/Div (V/ô)}$$

$$\text{Chu kỳ } (s) = \text{Số ô chu kỳ (ô)} \times \text{Time/Div (s/ô)}$$

  • Kỹ năng lắp ráp và khảo sát mạch: Lắp ráp mạch tích phân, vi phân dùng RC hoặc OpAmp trên Testboard; kết nối các mức nguồn DC ($\pm 12\text{V}, +5\text{V}, 0 \div \pm 30\text{V}$ có bảo vệ quá dòng); đấu nối điện trở $R_1$ chống tự kích tạp âm tần số cao cho mạch vi phân OpAmp; kiểm tra bảng chân trị các IC logic số và Flip-Flop.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp giảng dạy tích hợp (tích hợp lý thuyết và thực hành). Cấu trúc mỗi bài học bao gồm phần cơ sở lý thuyết, sơ đồ nguyên lý mạch, tiếp nối bằng hệ thống bài tập tính toán và phiếu hướng dẫn thực hành từng bước.

Trong các bài thực hành, giáo trình cung cấp bảng biểu chi tiết để người học ghi nhận kết quả đo:

  • Bài tập và bài đo dạng sóng: Yêu cầu người học tự điều chỉnh máy phát hàm tạo các dạng sóng chuẩn (sin 10V - 1kHz; xung vuông đơn cực 2V - 500Hz; xung vuông lưỡng cực 3V - 5kHz; xung tam giác 7V - 3kHz), sau đó tính toán số ô trên lưới màn hình dao động ký tương ứng với các giá trị Volts/Div và Time/Div thiết lập.
  • Thí nghiệm biến đổi thông số mạch: Người học thực hiện đo khảo sát mạch tích phân/vi phân qua hai trạng thái thông số khác nhau ($R = 100\Omega, C = 1\mu\text{F}$ và $R = 1\text{k}\Omega, C = 1\mu\text{F}$), tiến hành vẽ đồ thị $V_i(t)$ và $V_o(t)$ trên hai kênh CH1/CH2, so sánh điện áp đỉnh ($V_{max}, V_{min}$) và giải thích hiện tượng nạp xả của tụ theo thời hằng $\tau = RC$.
  • Phương pháp đánh giá: Kiểm tra kết quả qua 4 bài kiểm tra định kỳ (1 bài kiểm tra ở Phần 1 và 3 bài kiểm tra ở Phần 2). Tiêu chí đánh giá gồm: độ chính xác trong thao tác thiết lập thiết bị đo, độ chính xác khi đấu nối mạch trên bảng thử nghiệm, và mức độ chuẩn xác trong việc tính toán giải thích dạng sóng ngõ ra.
  • Hướng dẫn tự học: Người học giải các bài tập xác định điện áp tức thời $V_C(t), V_R(t), V_L(t)$ bằng giải tích trước khi thực nghiệm; chuẩn bị sẵn các bảng chân trị logic trước các bài thực hành vi mạch số.

Điểm nổi bật và cập nhật

  • Cấu trúc bám sát chương trình khung quốc gia: Giáo trình được xây dựng năm 2019 theo chương trình khung chuẩn của Bộ Lao động - Thương binh và Xã hội, đảm bảo tính liên thông và chuẩn hóa kiến thức nghề Cơ điện tử.
  • Tập trung vào phân tích xung thực tế: Khác với các tài liệu thuần lý thuyết coi xung vuông là lý tưởng (thời gian chuyển mạch bằng 0), giáo trình phân tích chi tiết các tham số phi lý tưởng gồm thời gian trễ sườn trước ($t_r$, tính từ 10% đến 90% biên độ), thời gian trễ sườn sau ($t_f$, tính từ 90% về 10% biên độ) và độ sụt áp đỉnh ($\Delta V$), giúp người học tiếp cận đúng với hoạt động thực của linh kiện bán dẫn.
  • Giải quyết các vấn đề kỹ thuật thực nghiệm: Tài liệu chỉ rõ các hiện tượng phát sinh trong thực tế, như hiện tượng tạp âm tần số cao ở mạch vi phân OpAmp do trở kháng vào $Z_v = \frac{1}{\omega C}$ suy giảm khi tần số tăng, đồng thời đưa ra giải pháp kỹ thuật là mắc thêm điện trở $R_1$ nối tiếp ngõ vào để hạn chế các gai nhọn biên độ lớn.
  • Tích hợp phần cứng module hóa: Các bài thực hành sử dụng hệ thống nguồn có cơ chế bảo vệ quá dòng (nguồn $\pm 12\text{V}/3\text{A}$, nguồn $5\text{V}/2\text{A}$, nguồn $0 \div \pm 30\text{V}/1.5\text{A}$) và các khối panel tiêu chuẩn, tạo điều kiện thuận lợi cho việc kiểm tra chéo mạch điện.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Yêu cầu điều kiện / Mục đích sử dụng
Sinh viên hệ Cao đẳng nghề & Trung cấp nghề Ngành Cơ điện tử, Kỹ thuật Điện - Điện tử, Tự động hóa. Cần đạt chuẩn đầu ra về phân tích và lắp ráp mạch xung - số.
Kiến thức tiên quyết (Prerequisites) Cần hoàn thành các môn học: Linh kiện điện tử, Đo lường điện tử, Điện tử tương tự, Điện tử cơ bản; nắm vững kiến thức vi tích phân và biến đổi Laplace.
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy chính khóa với cấu trúc phân bổ 90 giờ định lượng rõ ràng; có thể tùy chỉnh thời lượng và thiết bị theo điều kiện thực tế của cơ sở đào tạo.
Kỹ thuật viên & Người tự học Tài liệu tham khảo phương pháp vận hành thiết bị đo dao động ký (OSC) và đo kiểm tra mạch tạo xung, mạch logic phục vụ công tác bảo trì hệ thống cơ điện tử.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế cho học sinh, sinh viên theo học trình độ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Cơ điện tử và các ngành kỹ thuật liên quan như Kỹ thuật Điện - Điện tử, Tự động hóa.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học môn này?

Người học cần hoàn thành các môn học tiên quyết bao gồm: Linh kiện điện tử, Đo lường điện tử, Điện tử tương tự và Điện tử cơ bản. Về mặt toán học, người học cần có kiến thức về giải tích vi tích phân, hàm số mũ và phương pháp biến đổi toán tử Laplace để phân tích các quá trình quá độ của mạch điện.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình thuần lý thuyết?

Giáo trình có hơn 60% tổng thời lượng (54/90 giờ) dành cho thực hành. Nội dung lý thuyết luôn gắn liền với các bước đo kiểm chi tiết trên dao động ký (OSC), máy phát sóng và mạch testboard, thay vì chỉ dừng lại ở các bài toán giải tích trên giấy.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần hoàn thành các bài toán tính toán giải tích (như xác định thời hằng $\tau$, chu kỳ $T$, tần số cắt $f_c$, tối giản hàm Boole) trước khi tiến hành thực nghiệm. Trong quá trình đo trên máy hiện sóng OSC, cần thực hiện đúng quy trình chuẩn hóa kênh đo (đặt núm xoay về vị trí chuẩn CAL, căn chỉnh trigger) và so sánh trực tiếp kết quả đo với đồ thị tính toán lý thuyết.

5. Có những trang thiết bị và tài liệu bổ trợ nào đi kèm?

Giáo trình đi kèm danh mục tài liệu tham khảo chuyên ngành (trang 407) và quy định sử dụng các trang thiết bị thực hành gồm: Dao động ký điện tử (OSC), Máy phát sóng âm tần ($1\text{Hz} \div 50\text{kHz}$), Đồng hồ vạn năng VOM, Nguồn cấp DC đa kênh có bảo vệ quá dòng ($\pm 12\text{V}, +5\text{V}, 0 \div \pm 30\text{V}$), Breadboard/Testboard và các module IC logic TTL/CMOS, OpAmp, linh kiện thụ động R, L, C.

Kết luận

Giáo trình "Kỹ thuật Xung – Số" (Mã môn học: MH21) của Trường Cao đẳng Nghề Ninh Thuận cung cấp hệ thống kiến thức từ cơ sở tín hiệu quá độ, mạch tạo xung, mạch hạn biên/ghim áp đến các cấu trúc mạch số tổ hợp, mạch số tuần tự, họ vi mạch TTL/CMOS, bộ nhớ và bộ chuyển đổi ADC/DAC.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1 (Phần 1 - 30 giờ): Làm chủ các tham số xung thực tế, kỹ thuật đo trên máy hiện sóng OSC, phân tích mạch quá độ RC/RL/RLC, mạch đa hài và mạch biến đổi dạng xung.
  2. Giai đoạn 2 (Phần 2 - 60 giờ): Nắm vững các cổng logic, đại số Boole, Flip-Flop, thanh ghi, bộ đếm, ứng dụng vi mạch MSI, cấu trúc họ vi mạch TTL-CMOS, cấu trúc bộ nhớ và chuyển đổi tín hiệu tương tự - số.

Người học có thể kết hợp nghiên cứu các tài liệu tham khảo chuyên ngành được liệt kê ở trang 407 cùng hệ thống phiếu bài tập và hướng dẫn thực hành trong giáo trình để củng cố kỹ năng nghề nghiệp.
