Tổng quan về giáo trình

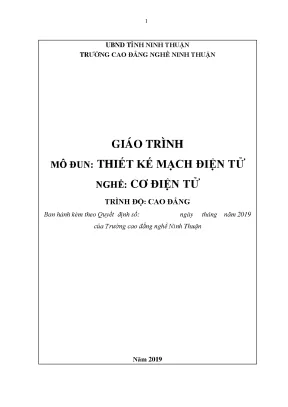

Giáo trình mô đun Thiết kế mạch điện tử (Mã số: MĐ26) do Trường Cao đẳng Nghề Ninh Thuận biên soạn năm 2019, phục vụ cho chương trình đào tạo nghề Cơ điện tử ở trình độ Cao đẳng và Trung cấp nghề theo khung chương trình được Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt. Trong cấu trúc chương trình đào tạo, mô đun này được xếp vào nhóm mô đun cơ sở kỹ thuật bắt buộc và được bố trí giảng dạy ngay từ đầu khóa học, trước khi người học tiếp cận các mô đun chuyên môn nâng cao.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho học viên năng lực toàn diện về thiết kế mạch điện tử trên máy tính. Về mặt kiến thức, học viên được cung cấp phương pháp luận thiết kế, cách lựa chọn và quản trị linh kiện trong thư viện phần mềm. Về mặt kỹ năng, người học được rèn luyện khả năng vẽ sơ đồ nguyên lý theo yêu cầu kỹ thuật, mô phỏng chức năng mạch điện và thiết kế sơ đồ mạch in (PCB layout). Đồng thời, giáo trình rèn luyện phẩm chất kỷ luật, tính cẩn trọng, chính xác và tác phong công nghiệp trong xử lý bản vẽ kỹ thuật.

Cấu trúc tài liệu được thiết kế với tổng thời lượng 60 giờ đào tạo, bao gồm 12 giờ lý thuyết, 46 giờ thực hành và 2 giờ kiểm tra đánh giá. Cách tiếp cận của giáo trình đi theo quy trình tuyến tính từ cơ bản đến phức tạp: từ thao tác cài đặt phần mềm, quản lý thư viện linh kiện, thiết kế mạch tương tự, mạch số, mạch vi điều khiển cho đến hoàn thiện bản vẽ mạch in phục vụ chế tạo thực tế. Điểm đặc thù của giáo trình là gắn chặt lý thuyết công cụ với các mạch ứng dụng kinh điển như mạch dao động IC 555, mạch ghi dịch 8 LED, mạch đếm xung và mạch vi điều khiển PIC.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học trọng tâm, phản ánh đầy đủ quy trình thiết kế mạch điện tử trên máy tính:

  • Bài 1: Giới thiệu về phần mềm (5 giờ: 2 lý thuyết, 3 thực hành): Cung cấp tổng quan về hệ thống phần mềm thiết kế OrCAD (Cadence®), lịch sử phát triển từ nền tảng DOS (phiên bản 3.2, 4.0) sang Windows (phiên bản 7.0, 9.2, 9.5, 15). Hướng dẫn quy trình cài đặt bộ phần mềm OrCAD 9.2 (Capture CIS, PSpice, Layout), cấu hình mã khóa (Key codes), xử lý tương thích hệ điều hành Windows và thiết lập các thông số ban đầu của bản vẽ (đơn vị đo Inches/Milimeters, kích thước khổ giấy từ A4 đến A0, khung tên, lưới bắt điểm Grid Display).
  • Bài 2: Phương pháp lấy linh kiện (5 giờ: 1 lý thuyết, 4 thực hành): Hướng dẫn phương pháp truy xuất và nạp thư viện linh kiện chuẩn (tệp tin .olb), thao tác đặt và xử lý linh kiện trên vùng làm việc. Trình bày chi tiết quy trình khởi tạo linh kiện mới từ tài liệu kỹ thuật (Datasheet), minh họa qua quy trình tạo IC giải mã 74LS138 (16 chân) bằng công cụ Place Pin Array, khai báo thuộc tính chân (Input, Output, Power, Pin Visible) và vẽ đường biên bằng Place Rectangle.
  • Bài 3: Vẽ và mô phỏng mạch tương tự (10 giờ: 3 lý thuyết, 7 thực hành): Giới thiệu chi tiết hệ thống thanh công cụ (Toolbar) và bảng công cụ vẽ sơ đồ nguyên lý (Schematic Page Editor bao gồm Wire, Net alias, Bus, Part). Hướng dẫn thực hành thiết kế và mô phỏng hoạt động của mạch dao động tạo xung sử dụng IC định thời 555.
  • Bài 4: Vẽ và mô phỏng mạch số (10 giờ: 2 lý thuyết, 7 thực hành, 1 kiểm tra): Phân tích nguyên lý và hướng dẫn vẽ sơ đồ nguyên lý, cấu hình dây nối cho hai hệ thống mạch logic cơ bản: mạch ghi dịch điều khiển 8 LED và mạch đếm số nhị phân/thập phân từ 0 đến 23.
  • Bài 5: Vẽ và mô phỏng mạch vi điều khiển (10 giờ: 2 lý thuyết, 8 thực hành): Đi sâu vào kỹ thuật ghép nối phần cứng vi điều khiển; hướng dẫn thiết kế mạch điều khiển hiển thị chớp tắt 8 LED và mạch đếm hiển thị từ 0 đến 9.
  • Bài 6: Thiết kế mạch in (20 giờ: 2 lý thuyết, 17 thực hành, 1 kiểm tra): Chuyển đổi sơ đồ nguyên lý sang sơ đồ mạch in (Layout). Hướng dẫn thiết kế mạch in hoàn chỉnh cho ba đề tài cụ thể: mạch dao động IC 555, mạch ghi dịch 8 LED và mạch đếm 0 đến 9 sử dụng vi điều khiển.

Progression logic (logic tiến trình) của giáo trình đi từ công đoạn làm chủ công cụ (Bài 1, Bài 2), áp dụng vào các phân nhánh mạch điện chuyên biệt (Bài 3: Tương tự, Bài 4: Số, Bài 5: Vi điều khiển) và kết thúc tại công đoạn hoàn thiện layout mạch in thực tế (Bài 6).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập nền tảng lý thuyết và nguyên tắc kỹ thuật trong tự động hóa thiết kế điện tử (EDA):

  • Nguyên lý quản lý cơ sở dữ liệu linh kiện: Cấu trúc phân tầng giữa thư viện ký hiệu nguyên lý (.olb) và thông số chân (Pin properties).
  • Quy tắc kiểm tra thiết kế điện tử (Design Rules Check - DRC): Phương pháp phát hiện lỗi ngắn mạch, hở mạch và chân linh kiện chưa được kết nối trước khi xuất Netlist.
  • Nguyên lý xuất dữ liệu kỹ thuật: Tạo danh mục linh kiện (Bill of Materials - BOM) và bảng liên kết mạng (Netlist) làm cầu nối sang phần mềm thiết kế mạch in.
  • Quy tắc bố trí mạch vật lý: Các nguyên tắc sắp xếp linh kiện để đảm bảo tính ổn định cơ điện, chẳng hạn bố trí Transistor công suất gần biên mạch in nhằm hỗ trợ lắp đặt tản nhiệt và sửa chữa; bố trí các tụ chống nhiễu nguồn đặt sát chân cấp nguồn của vi mạch tích hợp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác thành thạo bộ công cụ OrCAD Capture và OrCAD Layout; kỹ năng khởi tạo linh kiện phức tạp từ bảng thông số Datasheet (như LED 7 đoạn, màn hình LCD 16x2, vi điều khiển PIC 16F877A / PIC 16F887A); kỹ năng cấu hình khổ giấy, khung tên kỹ thuật và quản lý các thuộc tính mạng (Net Alias, Bus).
  • Kỹ năng phân tích (Analytical skills): Khả năng đọc hiểu sơ đồ chân linh kiện từ datasheet nhà sản xuất; phân tích lỗi mạch thông qua công cụ Design Rules Check; nhận diện và khắc phục sự cố tương thích phần mềm trên các hệ điều hành khác nhau.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Hoàn thiện hồ sơ thiết kế mạch từ sơ đồ nguyên lý đến sơ đồ mạch in sẵn sàng cho công đoạn chế tạo; rèn luyện phương pháp làm việc chính xác theo quy chuẩn bản vẽ kỹ thuật công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (tích hợp giữa lý thuyết chuyên môn và thực hành ứng dụng), trong đó thời lượng thực hành chiếm ưu thế tuyệt đối (46/60 giờ, tương đương 76.7% tổng thời lượng mô đun).

Phương pháp giảng dạy dựa trên bài tập tình huống kỹ thuật cụ thể:

  • Thực hành theo nhóm: Học viên được phân công làm việc theo nhóm 2 người trên một máy tính nhằm tăng cường kỹ năng phối hợp kỹ thuật và giải quyết lỗi phát sinh trong quá trình cài đặt, cấu hình hệ thống.
  • Học tập qua dự án mẫu (Project-based learning): Mỗi bài học đều gắn với một sản phẩm mạch cụ thể (IC 555, IC 74LS138, 74xx, PIC 16F877A/887A), giúp người học đối chiếu trực tiếp giữa sơ đồ lý thuyết và sản phẩm layout mạch in.
  • Phương pháp đánh giá kết quả:
    • Kiểm tra kiến thức: Đánh giá qua bài kiểm tra viết hoặc trắc nghiệm về chức năng công cụ, quy tắc kiểm tra lỗi DRC và nguyên tắc thiết kế mạch in.
    • Đánh giá kỹ năng: Đánh giá trực tiếp trên máy tính qua 2 bài kiểm tra định kỳ (Bài 4 và Bài 6), chấm điểm bản vẽ nguyên lý, thư viện linh kiện tự tạo và tệp tin mạch in.
    • Đánh giá thái độ: Chấm điểm tính cẩn thận, độ chính xác của bản vẽ và sự tuân thủ quy trình làm việc chuẩn.
  • Hướng dẫn tự học: Học viên được yêu cầu tự mở rộng thư viện linh kiện thông qua việc đọc datasheet của các linh kiện nâng cao (màn hình LCD 16x2, vi điều khiển PIC) và thực hiện các bài tập vẽ bổ sung ngoài giờ học.

Điểm nổi bật và cập nhật

  • Tính kế thừa và khái quát công nghệ: Giáo trình tổng hợp quá trình tiến hóa của các giải pháp thiết kế mạch, giới thiệu từ các thế hệ OrCAD nền DOS (3.2, 4.0) đến các phiên bản chạy trên Windows (7.0, 9.2, 9.5 và 15), giúp người học hiểu rõ nguyên lý hoạt động của công cụ EDA qua từng thời kỳ.
  • Quy trình hướng dẫn tường minh: Tài liệu áp dụng phương pháp hướng dẫn từng bước (step-by-step), minh họa chi tiết từng hộp thoại, từng dòng thông số kỹ thuật (như khai báo chuỗi chân Pin Array, gán nhãn Power/Input/Output, xử lý cấu hình Compatibility trên hệ điều hành Windows 7).
  • Gắn liền với quy trình sản xuất công nghiệp: Bản vẽ không dừng lại ở mức đồ họa minh họa mà được chuẩn hóa để phục vụ chế tạo thực tế, bao gồm việc quản lý số liệu kỹ thuật, xuất danh mục vật tư (Bill of Materials) và tuân thủ các quy tắc bố trí linh kiện giảm nhiễu điện từ trong mạch in công nghiệp.

Đối tượng sử dụng giáo trình

  • Đối tượng đào tạo chính: Sinh viên và học viên hệ Cao đẳng nghề, Trung cấp nghề thuộc chuyên ngành Cơ điện tử, Kỹ thuật điện tử, Tự động hóa.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ bản về tin học đại cương, hệ điều hành máy tính và đã hoàn thành các học phần cơ bản về linh kiện điện tử, kỹ thuật mạch tương tự và kỹ thuật mạch số.
  • Đối với giảng viên: Tài liệu là căn cứ chuẩn để xây dựng đề cương bài giảng, phân bổ thời lượng thực hành tại phòng máy (định mức tối thiểu 10 máy vi tính, 1 máy chiếu cho lớp học) và thiết kế ngân hàng đề thi kiểm tra kỹ năng CAD.
  • Đối với kỹ thuật viên và người tự học: Giáo trình đóng vai trò là tài liệu tham khảo kỹ thuật để tra cứu nhanh bảng lệnh phím tắt, quy trình tạo chân linh kiện tùy biến và các bước xuất dữ liệu sang phần mềm mạch in.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học viên và sinh viên học nghề Cơ điện tử ở trình độ Cao đẳng và Trung cấp nghề, đồng thời phù hợp với kỹ thuật viên ngành điện - điện tử cần nắm bắt quy trình thiết kế mạch bằng OrCAD.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?

Người học cần trang bị kiến thức cơ bản về tin học (thao tác tệp tin, cài đặt phần mềm), lý thuyết mạch điện tử cơ bản (chức năng các linh kiện R, L, C, Diode, Transistor, IC định thời, IC logic số) và khả năng đọc hiểu tài liệu kỹ thuật (Datasheet) của linh kiện.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy là gì?

Giáo trình tập trung vào năng lực thực hành với 76.7% tổng thời lượng. Nội dung không tập trung tính toán lý thuyết mà hướng dẫn chi tiết quy trình thao tác trên phần mềm OrCAD Capture và OrCAD Layout, hoàn thiện từ khâu tạo ký hiệu, vẽ nguyên lý, kiểm tra lỗi DRC đến thiết kế mạch in hoàn chỉnh.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Học viên cần cài đặt trực tiếp phần mềm OrCAD 9.2 trên máy tính cá nhân, thực hiện tuần tự các bài thực hành theo hướng dẫn từng bước trong sách, kết hợp tìm kiếm datasheet thực tế của linh kiện (như 74LS138, PIC 16F877A, LCD 16x2) để tự tạo các thư viện linh kiện mới.

5. Giáo trình yêu cầu những tài liệu và trang thiết bị bổ trợ nào?

Cần trang bị máy vi tính tương thích hệ điều hành Windows, bộ cài đặt phần mềm OrCAD 9.2, phần mềm đọc tài liệu kỹ thuật Acrobat Reader, máy chiếu giảng dạy và hệ thống Datasheet linh kiện từ các nhà sản xuất.

Kết luận

Giáo trình Thiết kế mạch điện tử (Mã mô đun: MĐ26) của Trường Cao đẳng Nghề Ninh Thuận cung cấp hệ thống kiến thức thực hành về tự động hóa thiết kế điện tử (EDA) trên nền tảng OrCAD 9.2. Tài liệu dẫn dắt người học qua lộ trình kỹ thuật chặt chẽ: thiết lập môi trường làm việc, quản trị thư viện linh kiện, thiết kế sơ đồ nguyên lý mạch tương tự - số - vi điều khiển và xuất bản vẽ mạch in PCB. Đây là tài liệu đào tạo cơ sở kỹ thuật hỗ trợ người học hình thành kỹ năng thiết kế mạch phục vụ sản xuất công nghiệp và chế tạo thực tế trong ngành Cơ điện tử.
