Đánh giá Thư mục và Tổng quan Học thuật: Giáo trình Mô đun Vẽ Kỹ thuật (MĐ 09)

Tổng quan về giáo trình

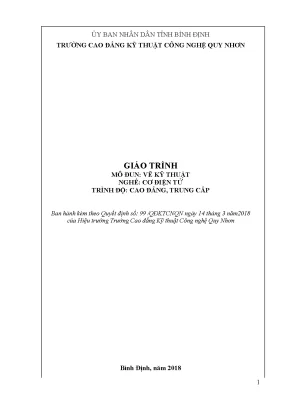

Giáo trình mô đun Vẽ kỹ thuật (Mã số: MĐ 09) do tác giả Nguyễn Tấn Phúc biên soạn, được ban hành kèm theo Quyết định số 99/QĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (trực thuộc Ủy ban Nhân dân tỉnh Bình Định). Giáo trình được thiết kế phục vụ chương trình đào tạo nghề Cơ điện tử ở hai cấp trình độ: Cao đẳng và Trung cấp.

Trong chương trình đào tạo nghề Cơ điện tử, Vẽ kỹ thuật là mô đun cơ sở bắt buộc, được bố trí giảng dạy ngay từ giai đoạn đầu của khóa học nhằm trang bị các quy định, phương pháp biểu diễn hình học và kỹ năng lập bản vẽ cơ khí trước khi người học tiếp cận các mô đun chuyên ngành. Tổng thời lượng thực hiện mô đun là 90 giờ, trong đó bao gồm 30 giờ lý thuyết, 58 giờ thực hành và 2 giờ kiểm tra đánh giá.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Trình bày chuẩn xác hệ thống tiêu chuẩn, quy ước biểu diễn bản vẽ cơ khí theo Tiêu chuẩn Việt Nam (TCVN); phân tích cấu trúc bản vẽ chi tiết và bản vẽ lắp; hiểu rõ các nguyên lý dựng hình 2D và nguyên tắc sử dụng phần mềm AutoCAD trong chuyên ngành cơ khí.
  • Kỹ năng: Sử dụng đúng kỹ thuật các dụng cụ vẽ truyền thống; thiết lập bản vẽ kỹ thuật đạt yêu cầu tiêu chuẩn trong thời gian quy định; đọc và hiểu được nguyên lý làm việc, quan hệ lắp ghép của các chi tiết máy; ứng dụng thành thạo phần mềm AutoCAD để hiệu chỉnh và xuất bản vẽ.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập và phối hợp nhóm, chịu trách nhiệm về chất lượng sản phẩm bản vẽ, tuân thủ nghiêm ngặt tính quy trình và văn hóa nghề nghiệp công nghiệp.

Cấu trúc giáo trình được xây dựng theo mô hình tích hợp gồm 10 bài học cụ thể, phân bổ logic từ phương pháp vẽ hình học thủ công, lý thuyết hình chiếu đến ứng dụng thiết kế hỗ trợ bởi máy tính (CAD). Điểm đặc sắc của tài liệu là sự chuyển tiếp liền mạch giữa kỹ năng lập bản vẽ truyền thống bằng dụng cụ vẽ và kỹ năng tin học hóa bản vẽ bằng phần mềm AutoCAD.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 10 bài học với tiến trình sư phạm từ cơ bản đến chuyên sâu:

  • Bài 1: Tiêu chuẩn trình bày bản vẽ kỹ thuật cơ khí (3 giờ: 1 LT, 2 TH): Trang bị kiến thức về vật liệu vẽ (giấy, bút chì B, HB, H), dụng cụ vẽ (ván vẽ, thước T, êke, compa, rập tròn) và các Tiêu chuẩn Việt Nam cốt lõi bao gồm: TCVN 0008-1993 (tiêu chuẩn đường nét: nét liền đậm, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng); TCVN 6-85 (tiêu chuẩn chữ và số: kiểu chữ A, B đứng và nghiêng); TCVN 2-74 và TCVN 3-74 (tiêu chuẩn khổ giấy A0 đến A4, các loại tỉ lệ phóng to, nguyên hình, thu nhỏ); TCVN 3821-83 (quy cách khung bản vẽ, khung tên 7 ô dùng trong học tập); TCVN 5705-1993 (quy tắc ghi kích thước dài, góc, bán kính, đường kính).
  • Bài 2: Vẽ hình học (3 giờ: 1 LT, 2 TH): Cung cấp các phương pháp dựng hình cơ bản gồm dựng đường trung trực, dựng đường thẳng vuông góc; phương pháp chia đều đường tròn thành 3, 5, 6, 7, 9, 11 phần bằng nhau; phương pháp vẽ nối tiếp tiếp xúc ngoài ($R+r$, $R+r'$) và tiếp xúc trong ($R-r$, $R-r'$).
  • Bài 3: Hình chiếu vuông góc (18 giờ: 6 LT, 12 TH): Giảng dạy lý thuyết phép chiếu (xuyên tâm, song song, vuông góc); phương pháp biểu diễn đồ thức của điểm, đoạn thẳng (đường bằng, đường mặt, đường cạnh, đường chiếu) và mặt phẳng trên hệ 3 mặt phẳng hình chiếu ($P_1$ đứng, $P_2$ bằng, $P_3$ cạnh); biểu diễn hình chiếu của khối đa diện (lăng trụ đứng/xiên, hình chóp) và khối tròn xoay (hình trụ, hình nón, hình cầu, hình xuyến).
  • Bài 4: Biểu diễn vật thể (6 giờ: 2 LT, 4 TH): Hướng dẫn phương pháp chiếu góc thứ nhất (PPCG1), phương pháp chiếu góc thứ ba (PPCG3); biểu diễn 6 hình chiếu cơ bản, hình chiếu riêng phần, hình chiếu phụ; phương pháp thể hiện hình cắt, mặt cắt với quy ước đường gạch gạch (đường tuyến ảnh) nghiêng 45° khoảng cách 3–5 mm và hình trích.
  • Bài 5: Đọc bản vẽ kỹ thuật cơ khí (15 giờ: 5 LT, 9 TH, 1 KT): Hướng dẫn phương pháp đọc, phân tích yêu cầu kỹ thuật và phân tách chi tiết trên bản vẽ chi tiết và bản vẽ lắp cơ khí.
  • Bài 6: Giới thiệu về phần mềm AutoCAD (6 giờ: 2 LT, 4 TH): Giới thiệu tổng quan về CAD, giao diện AutoCAD, các thao tác quản lý tập tin và thiết lập môi trường bản vẽ cơ bản.
  • Bài 7: Quản lý đối tượng trong bản vẽ (6 giờ: 2 LT, 4 TH): Kỹ thuật quản lý đối tượng theo lớp (Layer), định dạng và hiệu chỉnh văn bản, ứng dụng lệnh vẽ mặt cắt, ký hiệu vật liệu.
  • Bài 8: Lệnh vẽ cơ bản (12 giờ: 4 LT, 8 TH): Hướng dẫn cú pháp và phương pháp thực hiện các lệnh vẽ hình học cơ bản như hình chữ nhật (Rectangle), hình elip (Ellipse), đa giác.
  • Bài 9: Lệnh vẽ nhanh (12 giờ: 4 LT, 7 TH, 1 KT): Sử dụng các công cụ hiệu chỉnh nâng cao gồm cắt xén đối tượng (Trim), di chuyển đối tượng (Move), sao chép đối tượng (Copy), lấy đối xứng qua trục (Mirror), tạo dãy mảng đối tượng (Array).
  • Bài 10: Ghi kích thước và in bản vẽ (9 giờ: 3 LT, 6 TH): Thiết lập hệ thống kích thước (Dimension), ghi chú văn bản kỹ thuật (Text), thiết lập trang in và xuất bản vẽ theo đúng tỉ lệ (Plot/Print).
                    TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH (90 GIỜ)

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học họa hình: Xây dựng hệ thống đồ thức trên không gian 3 chiều thông qua các phép chiếu vuông góc lên các mặt phẳng tọa độ ($Oxy$, $Oxz$, $Oyz$), xác định mối quan hệ giữa xa độ và cao độ của đối tượng hình học.
  • Nguyên lý tiêu chuẩn hóa kỹ thuật: Hệ thống hóa các quy định nghiêm ngặt của TCVN về nét vẽ (độ đậm $b$, độ mảnh $b/3 - b/2$), kiểu chữ kỹ thuật (khổ chữ $h3.5$, $h5$, $h7$), quy tắc đặt mũi tên, đường dóng và con số kích thước.
  • Cơ sở đồ họa kỹ thuật số: Thiết lập hệ thống tư duy thiết kế 2D trên máy tính dựa trên hệ trục tọa độ Decartes, nguyên lý quản lý thuộc tính bản vẽ theo lớp (Layer) và số hóa đối tượng hình học.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các dụng cụ vẽ thủ công (thước T, êke, compa chì kim); sử dụng thành thạo hệ thống lệnh vẽ và lệnh hiệu chỉnh trong phần mềm AutoCAD.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình học không gian từ các hình chiếu 2D; giải đoán kết cấu chi tiết, xác định vị trí tương quan và nguyên lý làm việc của các cụm lắp trong bản vẽ cơ khí.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng độc lập hoàn thiện một bản vẽ kỹ thuật cơ khí hoàn chỉnh đúng tiêu chuẩn kỹ thuật; vận dụng phương pháp vạch dấu hình học vào các môn học thực hành gia công cơ khí.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai phương pháp dạy học tích hợp gắn kết chặt chẽ giữa lý thuyết và thực hành nghề nghiệp. Mỗi đơn vị bài học được tổ chức theo cấu trúc 3 phần rõ rệt:

  1. Lý thuyết cơ bản: Cung cấp bản chất hình học và tiêu chuẩn kỹ thuật.
  2. Quy trình thực hiện kỹ năng: Hướng dẫn các bước thao tác tuần tự theo chuẩn công nghiệp.
  3. Thực hành kỹ năng: Rèn luyện tay nghề thông qua các bài tập có giới hạn thời gian cụ thể.

Cấu trúc bài tập và quy trình thực hành

Mỗi bài tập thực hành trong giáo trình đều được quy chuẩn hóa thông qua quy trình 4 đến 6 bước thực hiện:

  • Bước 1: Chuẩn bị: Kiểm tra không gian làm việc, ánh sáng, vật liệu (giấy A4, bút chì B/HB) và dụng cụ (êke, compa, ván vẽ) hoặc khởi động phần mềm máy tính.
  • Bước 2: Phân tích và bố trí: Xác định phương pháp chiếu, vị trí các hình biểu diễn, thiết lập hệ trục tọa độ trải phẳng ($Oxy$, $Oxz$, $Oyz$) hoặc cài đặt môi trường vẽ trên CAD.
  • Bước 3: Dựng hình sơ bộ (vẽ mờ): Xác định các tọa độ điểm, dựng đường bao chính bằng nét liền mảnh.
  • Bước 4: Hoàn thiện nét vẽ (vẽ đậm): Tô đậm các đường bao thấy theo thứ tự: vẽ đường cong từ lớn đến bé, kẻ đường nằm ngang từ trên xuống dưới, kẻ đường thẳng đứng và đường xiên từ trái sang phải.
  • Bước 5: Ghi kích thước và hoàn tất: Kẻ đường dóng, đường kích thước, vẽ mũi tên, ghi con số kích thước và điền thông tin khung tên.
  • Bước 6: Kiểm tra và đánh giá: So sánh các thông số hình học, sửa chữa sai sót và kiểm tra đối chiếu quy chuẩn TCVN.

Phương thức đánh giá và hướng dẫn tự học

  • Đánh giá năng lực: Thực hiện qua 2 bài kiểm tra định kỳ (1 giờ ở Bài 5 về đọc bản vẽ và 1 giờ ở Bài 9 về kỹ năng AutoCAD), kết hợp đánh giá thường xuyên qua sản phẩm bản vẽ thực hành tại lớp (chấm điểm độ sắc nét của đường nét, tính chính xác kích thước, sự hoàn thiện của khung tên).
  • Chỉ dẫn tự học: Giáo trình thiết kế phần câu hỏi ôn tập và bài tập thực hành có định mức thời gian rõ ràng (từ 45 phút, 60 phút, 90 phút đến 150 phút), kèm theo các bước hướng dẫn cụ thể (ví dụ: cách xác định hình chiếu cạnh thứ 3 bằng cách dóng độ cao từ hình chiếu đứng và đo độ xa từ hình chiếu bằng), hỗ trợ người học tự đánh giá kết quả học tập.

Điểm nổi bật và cập nhật

Định hướng đào tạo kỹ thuật thời kỳ công nghiệp 4.0

Giáo trình được biên soạn nhằm đáp ứng yêu cầu đào tạo nguồn nhân lực nghề Cơ điện tử trong bối cảnh nền công nghiệp 4.0, đặc biệt chú trọng vào lĩnh vực chế tạo máy và tự động hóa sản xuất. Nội dung đào tạo nhấn mạnh vào việc rèn luyện tính kỷ luật quy trình, tư duy ứng dụng thực tế và phẩm chất văn hóa nghề nghiệp.

Kết hợp giữa tiêu chuẩn quốc gia và thiết kế máy tính

Tài liệu tích hợp đầy đủ hệ thống Tiêu chuẩn Việt Nam hiện hành trong lĩnh vực bản vẽ kỹ thuật cơ khí, đồng thời dành 50% thời lượng tổng thể (45 giờ từ Bài 6 đến Bài 10) cho việc đào tạo ứng dụng phần mềm AutoCAD. Điều này bảo đảm người học không chỉ nắm vững bản chất hình học mà còn thích ứng ngay với môi trường sản xuất công nghiệp hiện đại sử dụng máy tính để thiết kế và gia công.

Bảng đối chiếu các tiêu chuẩn kỹ thuật cốt lõi trong giáo trình

Hạng mục quy chuẩn Ký hiệu tiêu chuẩn Nội dung quy định cụ thể
Quy định đường nét TCVN 0008 - 1993 Phân loại nét liền đậm ($b$), nét liền mảnh, nét đứt, nét chấm gạch ($b/3 - b/2$), nét lượn sóng ($b/3$); thứ tự ưu tiên khi nét vẽ trùng nhau.
Chữ và chữ số TCVN 6 – 85 Quy định kiểu chữ A ($b=1/14h$) và kiểu B ($b=1/10h$); phân định khổ chữ lớn ($h7$), trung bình ($h5$) và nhỏ ($h3.5$).
Khổ giấy bản vẽ TCVN 2 – 74 / TCVN 3 – 74 Kích thước khổ giấy từ A0 ($1189 \times 841$) đến A4 ($297 \times 210$); hệ thống tỉ lệ phóng to, nguyên hình (1:1), thu nhỏ.
Khung vẽ và khung tên TCVN 3821 - 83 Kẻ khung bản vẽ cách mép 5 mm (mép đóng tập cách 25 mm); cấu trúc khung tên kỹ thuật gồm 7 ô thông tin tiêu chuẩn.
Ghi kích thước TCVN 5705 - 1993 Nguyên tắc thể hiện đường dóng, đường kích thước, độ lớn mũi tên, hướng và vị trí con số kích thước độ dài, kích thước góc.

Tính liên thông và gắn kết thực tiễn

Chương trình được xây dựng dựa trên sự tham khảo trực tiếp chương trình đào tạo của các trường đại học, học viện kỹ thuật và lấy ý kiến đóng góp từ các doanh nghiệp cơ khí. Cấu trúc mô đun bảo đảm tính liên thông giữa 3 cấp trình độ (Sơ cấp, Trung cấp, Cao đẳng), tạo điều kiện thuận lợi cho việc học tập nâng cao trình độ của sinh viên.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành kỹ thuật: Giáo trình là tài liệu học tập chính khóa cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Cơ điện tử, Kỹ thuật cơ khí, Chế tạo máy, Công nghệ tự động hóa tại Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn và các cơ sở giáo dục nghề nghiệp tương đương.
  • Điều kiện tiên quyết (Prerequisites): Do là mô đun cơ sở được bố trí ngay đầu khóa học, người học không yêu cầu phải có kiến thức chuyên ngành từ trước. Yêu cầu nền tảng duy nhất là kiến thức hình học phẳng và hình học không gian cơ bản trong chương trình trung học phổ thông hoặc trung học cơ sở.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuyên môn để lập đề cương chi tiết, soạn giáo án bài giảng lý thuyết, hướng dẫn thực hành xưởng và xây dựng ngân hàng đề thi kiểm tra đánh giá năng lực nghề nghiệp.
  • Kỹ thuật viên tự học và tham khảo: Là tài liệu tra cứu hữu ích cho công nhân, kỹ thuật viên tại các xưởng gia công chế tạo cần chuẩn hóa kiến thức đọc bản vẽ kỹ thuật cơ khí và bổ sung kỹ năng vẽ AutoCAD 2D.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ Cao đẳng và Trung cấp nghề Cơ điện tử, đồng thời phù hợp với sinh viên các ngành kỹ thuật cơ khí, chế tạo máy và tự động hóa cần nắm vững kỹ thuật lập và đọc bản vẽ cơ khí.

2. Cần kiến thức nền nào để học mô đun này?

Người học không cần kiến thức kỹ thuật chuyên sâu trước đó. Mô đun được giảng dạy từ đầu khóa học, chỉ yêu cầu người học nắm vững các nguyên lý toán học và hình học không gian ở cấp học phổ thông.

3. Điểm khác biệt cốt lõi của giáo trình so với các tài liệu khác là gì?

Giáo trình kết hợp đồng bộ giữa lý thuyết Tiêu chuẩn Việt Nam (TCVN), kỹ thuật vẽ tay truyền thống bằng dụng cụ chuyên dụng và kỹ năng ứng dụng phần mềm AutoCAD trong một kết cấu 90 giờ, bám sát các bước thao tác thực hành chuẩn công nghiệp.

4. Làm sao để tự học giáo trình hiệu quả?

Người học cần tuân thủ nghiêm ngặt quy trình các bước dựng hình được hướng dẫn trong từng bài học, hoàn thành đầy đủ các bài tập thực hành trên khổ giấy A4 theo đúng tỉ lệ và thời gian định mức, sau đó luyện tập các lệnh tương đương trên phần mềm AutoCAD.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình cung cấp sẵn hệ thống câu hỏi ôn tập lý thuyết, bài tập vẽ hình học, bài tập đọc bản vẽ chi tiết - bản vẽ lắp có kèm hướng dẫn thực hiện từng bước và danh mục tài liệu tham khảo kỹ thuật cơ khí ở cuối sách.

Kết luận

Giáo trình mô đun Vẽ kỹ thuật (MĐ 09) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn là tài liệu đào tạo cơ sở có cấu trúc chuẩn mực, cung cấp đầy đủ các nguyên tắc biểu diễn kỹ thuật cơ khí theo Tiêu chuẩn Việt Nam và kỹ năng thiết kế 2D với AutoCAD.

Lộ trình học tập được thiết kế mạch lạc: người học nghiên cứu các quy chuẩn và phương pháp hình học ở Bài 1 đến Bài 5 nhằm hình thành tư duy không gian, sau đó vận dụng trực tiếp vào công cụ máy tính ở Bài 6 đến Bài 10. Để hoàn thiện năng lực chuyên môn, người học nên kết hợp thực hành trên giáo trình với việc tra cứu các tiêu chuẩn TCVN liên quan và rèn luyện kỹ năng đọc bản vẽ thực tế tại các xưởng sản xuất cơ khí.
