I. Hướng dẫn tổng quan giáo trình kiểm tra kết cấu công trình cầu

Giáo trình "Kiểm tra kết cấu công trình cầu" là một tài liệu chuyên ngành quan trọng, được biên soạn dành riêng cho nghề Thí nghiệm và kiểm tra chất lượng cầu đường bộ trình độ trung cấp. Tài liệu này ra đời nhằm đáp ứng nhu cầu cấp thiết về một chương trình đào tạo chính thức, có hệ thống, dựa trên cơ sở phân tích nghề theo phương pháp DACUM. Nội dung giáo trình tập trung vào việc cung cấp kiến thức lý thuyết nền tảng và kỹ năng thực hành các phương pháp kiểm tra, đánh giá chất lượng và phát hiện khuyết tật của kết cấu cầu. Đây được xem là sổ tay kỹ sư kiểm định cầu không thể thiếu cho các thí nghiệm viên tương lai. Các chương mục được xây dựng logic, đi từ các phương pháp kiểm tra không phá hủy phổ biến đến các phương pháp thử tải phức tạp, giúp học viên nắm vững toàn bộ quy trình. Mục tiêu chính của giáo trình là trang bị cho người học khả năng thực hiện thành thạo các phép đo, phân tích số liệu và lập báo cáo kết quả theo đúng quy trình kiểm định cầu TCVN. Việc sở hữu kiến thức từ tài liệu này là nền tảng vững chắc để học viên có thể nhận chứng chỉ hành nghề thí nghiệm viên, đáp ứng yêu cầu ngày càng cao của ngành xây dựng hạ tầng giao thông. Giáo trình không chỉ là tài liệu thí nghiệm cầu đường mà còn là kim chỉ nam cho công tác quan trắc công trình cầu và đảm bảo an toàn khai thác lâu dài.

1.1. Mục tiêu và vai trò của module đào tạo thí nghiệm viên

Mục tiêu cốt lõi của module đào tạo thí nghiệm viên này là hình thành năng lực chuyên môn cho học viên thuộc hệ trung cấp xây dựng cầu đường bộ. Chương trình đào tạo nhấn mạnh vào việc hiểu rõ nguyên lý, quy trình và tiêu chuẩn áp dụng trong công tác kiểm định. Vai trò của module không chỉ dừng lại ở việc truyền đạt kiến thức mà còn rèn luyện kỹ năng thực hành tại hiện trường, khả năng sử dụng thành thạo các thiết bị chuyên dụng và phân tích số liệu một cách khoa học. Hoàn thành module này, học viên có thể tự tin tham gia vào các dự án kiểm định, bảo trì và sửa chữa công trình cầu.

1.2. Tầm quan trọng của giáo trình kiểm định chất lượng

Trong bối cảnh chưa có nhiều tài liệu chính thức, giáo trình kiểm định chất lượng công trình giao thông này đóng vai trò tiên phong. Nó thống nhất hóa nội dung giảng dạy, tạo điều kiện thuận lợi cho cả giáo viên và học viên. Tầm quan trọng của giáo trình thể hiện ở việc chuẩn hóa kiến thức, đảm bảo các thí nghiệm viên sau khi ra trường đều có cùng một mặt bằng năng lực, tuân thủ các tiêu chuẩn chung như tiêu chuẩn ngành 22TCN 272-05, góp phần nâng cao chất lượng và độ an toàn của các công trình hạ tầng giao thông trên cả nước.

II. Thách thức khi kiểm định và các dạng hư hỏng cầu thường gặp

Công tác kiểm tra kết cấu công trình cầu đối mặt với nhiều thách thức, đòi hỏi sự chính xác và phương pháp luận khoa học. Một trong những khó khăn lớn nhất là việc phát hiện các khuyết tật ẩn sâu bên trong vật liệu, đặc biệt là trong kiểm định kết cấu bê tông cốt thép. Các vết nứt, rỗ, phân tầng hoặc sự ăn mòn cốt thép thường không thể quan sát bằng mắt thường. Thêm vào đó, điều kiện làm việc khắc nghiệt ngoài hiện trường như thời tiết, giao thông và địa hình phức tạp cũng gây ảnh hưởng đến độ chính xác của phép đo. Việc đánh giá đúng thực trạng và dự báo tuổi thọ còn lại của công trình là một bài toán phức tạp, cần sự kết hợp của nhiều phương pháp. Nhận diện chính xác các dạng hư hỏng cầu thường gặp như nứt dầm, mỏi kết cấu, suy giảm cường độ vật liệu là yếu tố then chốt để đưa ra giải pháp sửa chữa kịp thời. Do đó, việc áp dụng một quy trình kiểm định bài bản, được tiêu chuẩn hóa là yêu cầu bắt buộc. Các hướng dẫn kiểm tra chất lượng cầu trong giáo trình sẽ cung cấp bộ công cụ toàn diện để giải quyết những thách thức này, đảm bảo kết quả đánh giá đáng tin cậy và khách quan, phục vụ hiệu quả cho công tác quản lý và bảo trì cầu đường.

2.1. Nhận diện các khuyết tật bê tông tiềm ẩn trong kết cấu

Các khuyết tật bê tông tiềm ẩn là mối nguy lớn nhất đối với sự ổn định của kết cấu cầu. Chúng bao gồm các vùng bê tông không đặc chắc, rỗ tổ ong, phân tầng do quá trình đổ bê tông, hoặc các vết nứt vi mô do co ngót và tải trọng. Việc xác định các vùng bê tông yếu này đòi hỏi phải sử dụng các thiết bị chuyên dụng. Giáo trình đặc biệt nhấn mạnh các phương pháp thí nghiệm vật liệu xây dựng cầu để xác định các đặc trưng cơ lý của bê tông, từ đó đánh giá mức độ đồng nhất và phát hiện sớm các khu vực có nguy cơ hư hỏng.

2.2. Yêu cầu về độ chính xác trong công tác quan trắc công trình cầu

Độ chính xác là yêu cầu sống còn trong quan trắc công trình cầu. Sai số trong quá trình đo đạc có thể dẫn đến những đánh giá sai lệch về khả năng chịu lực và an toàn của kết cấu. Các thiết bị đo cần được hiệu chuẩn định kỳ tại các phòng thí nghiệm LAS-XD được công nhận. Tài liệu gốc nêu rõ, ví dụ trong đo siêu âm, sai số đo thời gian truyền xung không được vượt quá Δt = 0.01t + 0.1 (μs), và sai số đo khoảng cách không vượt quá 0.5%. Việc tuân thủ nghiêm ngặt các yêu cầu này đảm bảo tính xác thực của số liệu, làm cơ sở cho các quyết định kỹ thuật quan trọng.

III. Cách thí nghiệm không phá hủy NDT để kiểm tra chất lượng

Các phương pháp thí nghiệm không phá hủy NDT (Non-Destructive Testing) là công cụ cốt lõi trong kiểm tra kết cấu cầu hiện đại. Ưu điểm của các phương pháp này là cho phép đánh giá chất lượng vật liệu và tình trạng kết cấu mà không gây hư hại, giúp tiết kiệm chi phí và thời gian. Giáo trình giới thiệu chi tiết hai phương pháp NDT phổ biến nhất cho bê tông: siêu âm và súng bật nẩy. Phương pháp kết hợp súng bật nẩy và siêu âm cho phép xác định cường độ bê tông với độ tin cậy cao, dựa trên mối tương quan giữa cường độ nén (R), vận tốc siêu âm (v) và trị số bật nẩy (n). Theo tài liệu, cường độ được xác định qua biểu đồ hoặc bảng tra, có hiệu chỉnh theo các hệ số ảnh hưởng như loại xi măng, hàm lượng xi măng, loại và kích thước cốt liệu. Một phương pháp NDT quan trọng khác là sử dụng máy đo điện từ để xác định chiều dày lớp bê tông bảo vệ và vị trí, đường kính cốt thép. Việc này cực kỳ quan trọng để đánh giá nguy cơ ăn mòn và khả năng bảo vệ cốt thép của lớp bê tông. Việc nắm vững các kỹ thuật này giúp thí nghiệm viên thực hiện kiểm định kết cấu bê tông cốt thép một cách hiệu quả.

3.1. Quy trình kết hợp siêu âm và súng bật nẩy đánh giá bê tông

Quy trình này dựa trên nguyên tắc kết hợp hai đặc trưng vật lý của bê tông. Vận tốc truyền xung siêu âm phản ánh độ đặc chắc và tính đồng nhất, trong khi trị số bật nẩy thể hiện độ cứng bề mặt. Tài liệu gốc chỉ rõ, trong mỗi vùng kiểm tra, cần tiến hành ít nhất 4 điểm đo siêu âm và 10 điểm đo bằng súng. Cường độ bê tông của kết cấu (R) là giá trị trung bình cường độ của các vùng kiểm tra (Ri), được tính theo công thức R = (ΣRi) / K, trong đó Ri = Ro * Co. Hệ số Co dùng để hiệu chỉnh sự khác biệt giữa bê tông thực tế và bê tông tiêu chuẩn.

3.2. Phương pháp xác định độ đồng nhất và phát hiện khuyết tật

Phương pháp siêu âm là công cụ hiệu quả để đánh giá độ đồng nhất và xác định vị trí khuyết tật. Nguyên lý cơ bản là đo thời gian truyền xung (T) qua một chiều dài đã biết (L) để tính vận tốc V = L/T. Sự thay đổi đột ngột của vận tốc cho thấy sự hiện diện của các bất thường như rỗ, nứt hoặc phân tầng. Giáo trình hướng dẫn ba cách bố trí đầu dò: truyền trực tiếp, bán trực tiếp và gián tiếp. Phương pháp truyền trực tiếp cho độ chính xác cao nhất và thường được ưu tiên sử dụng để kiểm tra chất lượng bê tông.

IV. Bí quyết kiểm tra chất lượng cọc khoan nhồi toàn diện nhất

Cọc khoan nhồi là bộ phận móng nền trọng yếu của nhiều công trình cầu, do đó việc kiểm tra chất lượng cọc là nhiệm vụ ưu tiên hàng đầu. Giáo trình cung cấp một cái nhìn toàn diện về các phương pháp kiểm tra cọc từ đơn giản đến phức tạp. Phương pháp siêu âm cọc khoan nhồi (Crosshole Sonic Logging - CSL) là kỹ thuật phổ biến nhất để đánh giá tính đồng nhất và phát hiện khuyết tật dọc thân cọc. Bằng cách đo thời gian và biên độ xung siêu âm truyền qua các ống đo đặt sẵn, kỹ sư có thể xác định các vùng bê tông yếu, rỗ hoặc lẫn tạp chất. Bên cạnh đó, phương pháp biến dạng nhỏ (Pile Integrity Test - PIT) sử dụng một búa gõ nhẹ lên đầu cọc và phân tích sóng phản xạ để phát hiện các thay đổi tiết diện hoặc khuyết tật lớn. Phương pháp này nhanh chóng và tiết kiệm, phù hợp cho việc kiểm tra sàng lọc số lượng lớn cọc. Đối với yêu cầu đánh giá sức chịu tải, phương pháp thử động biến dạng lớn (Pile Driving Analyzer - PDA) được áp dụng. Phương pháp này mô phỏng tải trọng động tác dụng lên cọc và phân tích phản ứng để ước tính khả năng chịu tải tĩnh. Việc am hiểu và lựa chọn phương pháp phù hợp là bí quyết để đảm bảo chất lượng móng cọc.

4.1. Ứng dụng siêu âm cọc khoan nhồi để phát hiện khuyết tật

Thí nghiệm siêu âm cọc khoan nhồi được thực hiện bằng cách thả cặp đầu dò phát và thu vào các ống đo chứa đầy nước sạch. Tín hiệu xung siêu âm được ghi lại liên tục khi kéo đầu dò từ đáy lên đỉnh cọc. Vùng bê tông có khuyết tật sẽ làm giảm vận tốc truyền xung và suy giảm biên độ tín hiệu. Theo tiêu chuẩn, việc vận tốc truyền xung giảm đột ngột trên 20% là một dấu hiệu rõ ràng của khuyết tật cần được xem xét kỹ lưỡng. Kết quả được biểu diễn dưới dạng biểu đồ waterfall, giúp định vị chính xác chiều sâu và ước tính phạm vi của vùng bê tông yếu.

4.2. Phân tích tín hiệu bằng phương pháp biến dạng nhỏ PIT

Phương pháp PIT dựa trên nguyên lý truyền sóng ứng suất một chiều. Một xung lực tác động lên đầu cọc tạo ra sóng ứng suất truyền xuống mũi cọc. Sóng này sẽ phản xạ trở lại khi gặp sự thay đổi về kháng trở (thay đổi tiết diện hoặc vật liệu). Bằng cách phân tích tín hiệu vận tốc ghi nhận tại đầu cọc theo thời gian, có thể xác định được vị trí gần đúng của các khuyết tật. Chiều sâu khuyết tật (L) được tính bằng công thức L = V*t/2, trong đó V là vận tốc truyền sóng trong vật liệu cọc và t là thời gian từ lúc phát xung đến lúc nhận được tín hiệu phản xạ.

V. Hướng dẫn quy trình thử tải tĩnh công trình cầu theo TCVN

Thử tải tĩnh là phương pháp đáng tin cậy nhất để xác định sức chịu tải thực tế của cọc và kết cấu. Đây là thí nghiệm hiện trường phức tạp, đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ nghiêm ngặt quy trình. Giáo trình kiểm tra kết cấu công trình cầu dành một phần quan trọng để hướng dẫn chi tiết về phương pháp này, tuân thủ theo tiêu chuẩn TCXDVN 269:2002. Quy trình thử tải tĩnh công trình cầu bao gồm các công đoạn chính: chuẩn bị hệ gia tải (thường là kích thủy lực), hệ phản lực (đối trọng hoặc neo), và hệ thống quan trắc chuyển vị. Tải trọng được gia lên đầu cọc theo từng cấp, mỗi cấp được duy trì cho đến khi độ lún ổn định theo quy ước. Trong suốt quá trình thí nghiệm, các số liệu về tải trọng và chuyển vị được ghi chép cẩn thận. Việc đo biến dạng, ứng suất kết cấu cũng có thể được thực hiện đồng thời để có cái nhìn sâu hơn về ứng xử của vật liệu. Kết quả thử tải được biểu diễn trên biểu đồ quan hệ Tải trọng - Chuyển vị, từ đó xác định sức chịu tải giới hạn của cọc. Đây là cơ sở pháp lý quan trọng để nghiệm thu chất lượng thi công cọc và đảm bảo an toàn cho toàn bộ công trình.

5.1. Yêu cầu thiết bị và hệ phản lực cho thử tải tĩnh cọc

Hệ thống thiết bị cho thí nghiệm thử tải tĩnh phải đảm bảo năng lực và độ chính xác. Kích thủy lực phải có sức nâng lớn hơn tải trọng thí nghiệm tối đa và được kiểm định. Hệ phản lực, thường là các khối đối trọng bê tông, phải có tổng trọng lượng lớn hơn 120% tải trọng thí nghiệm lớn nhất. Hệ dầm chuẩn để gắn đồng hồ đo chuyển vị phải đủ cứng và được đặt cách xa vùng ảnh hưởng của lún. Các đồng hồ chuyển vị phải có độ chính xác tối thiểu là 0.01mm. Mọi thiết bị phải được kiểm tra hoạt động trước khi tiến hành gia tải chính thức.

5.2. Các bước gia tải giảm tải và xử lý số liệu thí nghiệm

Quá trình gia tải được chia thành nhiều cấp, mỗi cấp không quá 25% tải trọng thiết kế. Tại mỗi cấp, tải trọng được giữ cho đến khi tốc độ lún nhỏ hơn một giá trị quy ước (ví dụ: không quá 0.25mm/giờ) nhưng không ít hơn 60 phút. Tại cấp tải trọng lớn nhất, thời gian giữ tải thường là 24 giờ. Sau khi đạt tải trọng tối đa, quá trình dỡ tải cũng được thực hiện theo từng cấp. Số liệu thu được sẽ được dùng để vẽ biểu đồ tải trọng - độ lún, từ đó xác định sức chịu tải của cọc theo các tiêu chí phá hoại được quy định trong tiêu chuẩn.

VI. Tương lai nghề kiểm định cầu vai trò của hệ trung cấp

Ngành xây dựng cầu đường Việt Nam đang phát triển mạnh mẽ, kéo theo nhu-cầu ngày càng cao về nhân lực kiểm định chất lượng. Tương lai của nghề này gắn liền với việc ứng dụng các công nghệ mới và tự động hóa. Tuy nhiên, nền tảng kiến thức vững chắc và kỹ năng thực hành bài bản vẫn là yếu tố quyết định. Giáo trình "Kiểm tra kết cấu công trình cầu" đóng vai trò trung tâm trong việc đào tạo đội ngũ kỹ thuật viên chất lượng cao cho hệ trung cấp xây dựng cầu đường bộ. Nội dung của tài liệu cung cấp những kiến thức cơ bản và cập nhật nhất, là hành trang không thể thiếu để các thí nghiệm viên tương lai có thể tiếp cận và làm chủ công nghệ mới. Việc đào tạo bài bản ở trình độ trung cấp giúp tạo ra một lực lượng lao động kỹ thuật có tay nghề, có khả năng thực hiện chính xác các quy trình thí nghiệm phức tạp, từ đó đóng góp trực tiếp vào việc đảm bảo chất lượng và an toàn cho các công trình giao thông huyết mạch của đất nước. Hoàn thành khóa học dựa trên giáo trình này là bước đệm quan trọng để các cá nhân có thể thi và nhận chứng chỉ hành nghề thí nghiệm viên, mở ra cơ hội phát triển sự nghiệp bền vững trong lĩnh vực kiểm định xây dựng.

6.1. Nền tảng kiến thức để nhận chứng chỉ hành nghề thí nghiệm viên

Để được cấp chứng chỉ hành nghề thí nghiệm viên, cá nhân phải chứng minh được năng lực chuyên môn và kinh nghiệm thực tế. Giáo trình này cung cấp toàn bộ nền tảng lý thuyết và quy trình thực hành theo tiêu chuẩn, là tài liệu ôn tập cốt lõi cho các kỳ thi sát hạch. Việc nắm vững các kiến thức về thí nghiệm vật liệu xây dựng cầu, các phương pháp NDT, và quy trình thử tải tĩnh là yêu cầu bắt buộc, giúp thí nghiệm viên khẳng định năng lực và uy tín trong ngành.

6.2. Xu hướng công nghệ mới trong kiểm định chất lượng cầu

Công nghệ trong kiểm định cầu đường không ngừng phát triển. Các xu hướng mới bao gồm sử dụng cảm biến không dây để quan trắc công trình cầu liên tục (Structural Health Monitoring), ứng dụng công nghệ quét laser 3D và drone để lập mô hình số của công trình, và sử dụng trí tuệ nhân tạo (AI) để phân tích hình ảnh, phát hiện vết nứt tự động. Mặc dù công nghệ thay đổi, các nguyên lý cơ bản về vật liệu và kết cấu được trình bày trong giáo trình kiểm định chất lượng công trình giao thông vẫn là kiến thức nền tảng, giúp kỹ thuật viên dễ dàng thích ứng và áp dụng các công nghệ mới vào thực tiễn.

Nội dung chính

Tổng quan về giáo trình

Giáo trình "Kiểm tra kết cấu công trình cầu" do Trường Cao đẳng Giao thông Vận tải Trung ương I biên soạn và lưu hành nội bộ năm 2017, đóng vai trò là tài liệu giảng dạy cốt lõi cho Mô đun 29 trong chương trình đào tạo nghề Thí nghiệm và kiểm tra chất lượng cầu đường bộ (trình độ Trung cấp và Cao đẳng kỹ thuật). Giáo trình được xây dựng dựa trên cơ sở phân tích nghề và phân tích công việc theo phương pháp DACUM thuộc Chương trình khung quốc gia ban hành năm 2009.

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống kiến thức lý thuyết chuyên ngành và năng lực thực hành thao tác kiểm định kết cấu công trình. Cụ thể, tài liệu hướng dẫn chi tiết quy trình chuẩn bị, vận hành thiết bị, thu thập và xử lý số liệu đối với các phương pháp kiểm tra không phá hoại (NDT - Non-Destructive Testing), phương pháp kiểm tra động học và phương pháp thử tải tĩnh đối với kết cấu bê tông cốt thép và móng cọc công trình cầu.

Cấu trúc giáo trình bao gồm 8 bài học chuyên đề, tiếp cận theo trình tự logic từ công tác kiểm tra bê tông trên bề mặt kết cấu phần trên đến các kỹ thuật thí nghiệm chuyên sâu móng cọc phần dưới. Điểm đặc thù của tài liệu là tính pháp lý kỹ thuật chặt chẽ, tích hợp trực tiếp các tiêu chuẩn xây dựng chuyên ngành (TCXDVN, TCXD, TCVN, ASTM) gắn liền với hệ thống thiết bị đo đạc thực tế tại hiện trường.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 8 bài học chuyên sâu với tiến trình kiến thức từ cơ bản đến phức tạp:

• Bài 1: Kiểm tra chất lượng BTCT bằng súng bật nẩy kết hợp với siêu âm: Xác định cường độ nén của bê tông thông qua mối tương quan thực nghiệm giữa vận tốc xung siêu âm ($v$) và trị số bật nẩy ($n$) trên súng thử loại N (năng lượng va đập 0,225 – 3 KGm). Cường độ nén được hiệu chỉnh theo các hệ số thành phần cốt liệu ($C_1, C_2, C_3, C_4$) dựa trên mẫu chuẩn xi măng PC30 hàm lượng 350 kg/m³, cốt liệu $D_{max} = 40$ mm và quy chuẩn TCVN 03:1985.
• Bài 2: Xác định chiều dày lớp bê tông bảo vệ, dò vị trí và đường kính cốt thép của kết cấu BTCT: Phân biệt chiều dày thực ($C$) và chiều dày chỉ thị ($C_m$); kỹ thuật hiệu chuẩn thiết bị trên mẫu chuẩn hộp, bàn chuẩn (kích thước tối thiểu $160 \times 200$ mm) và hộp chuẩn; quy trình xác định đường kính cốt thép bằng máy đo điện từ IZC-3 sử dụng tấm kê chuẩn $d = 10$ mm.
• Bài 3: Xác định chất lượng, độ đồng nhất và khuyết tật của bê tông bằng phương pháp siêu âm: Nguyên lý lan truyền sóng dọc với tần số 20 kHz – 150 kHz; phân tích ba sơ đồ truyền sóng: truyền trực tiếp, truyền bán trực tiếp và truyền gián tiếp (bề mặt); phương pháp lập lưới điểm đo khoảng cách 1 m để đánh giá độ biến động của bê tông.
• Bài 4: Kiểm tra chất lượng cọc khoan nhồi bằng phương pháp siêu âm: Kỹ thuật đo siêu âm qua ống chôn sẵn (Cross-hole Sonic Logging); quy cách bố trí ống thép/nhựa đường kính trong 50 – 60 mm theo đường kính cọc ($\Phi < 60$ cm đặt 2 ống, $60 \le \Phi \le 100$ cm đặt 3 ống, $\Phi > 100$ cm đặt $\ge 4$ ống); tiêu chí nhận diện khuyết tật khi vận tốc giảm quá 20% hoặc thời gian truyền xung tăng quá 20%.
• Bài 5: Kiểm tra chất lượng cọc khoan nhồi bằng phương pháp biến dạng nhỏ (PIT): Nguyên lý sóng ứng suất một chiều dựa trên kháng trở sóng $Z = \frac{EA}{c}$; phân tích phản xạ xung (Sonic Echo) trên miền thời gian và ứng xử nhanh trên miền tần số với thiết bị lấy mẫu tần số $\ge 30.000$ Hz; quy định tăng số lượng cọc kiểm tra khi tỷ lệ cọc khuyết tật vượt quá 30%.
• Bài 6: Kiểm tra chất lượng cọc khoan nhồi bằng phương pháp thử động biến dạng lớn (PDA): Tuân thủ tiêu chuẩn TCXD 206:98 và ASTM D4945-89; ứng dụng thiết bị PAX (PDI - Mỹ), 02 đầu đo gia tốc, 02 đầu đo biến dạng, búa thử 12 tấn và phần mềm mô phỏng phương trình sóng CAPWAP/GRLWEAP; điều kiện thí nghiệm sau 21 ngày tuổi và đạt 100% cường độ bê tông.
• Bài 7: Thử tải tĩnh cọc khoan nhồi: Thực hiện theo TCXDVN 269:2002 bằng phương pháp ép dọc trục; hệ thống kích thủy lực 800 tấn, dàn dầm chính hộp thép ($10700 \times 600 \times 1600$ mm), 30 thanh dầm phụ chữ I và đối trọng bê tông cốt thép tải trọng $> 120%$; quy trình gia tải cọc đường kính D1200mm (tải thiết kế 989 tấn, tải thử 2473 tấn) qua 2 chu kỳ tải với hệ dầm chuẩn quan trắc lún inox dài 18 m.
• Bài 8: Thử tải tĩnh cọc đóng: Công tác khảo sát địa hình bãi đúc, đánh giá khả năng chịu tải của mặt đường công vụ, bán kính quay xe và an toàn chướng ngại vật hạ tầng phục vụ vận chuyển thiết bị thử tải siêu trường siêu trọng.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng lý thuyết kỹ thuật công trình:

• Lý thuyết truyền sóng cơ học và âm học: Quy luật lan truyền sóng ứng suất dọc, hiện tượng phản xạ xung tại bề mặt tiếp giáp vật liệu và biến dạng sóng do suy giảm cơ lý tính.
• Cơ học vật liệu bê tông cốt thép: Mối liên hệ định lượng giữa độ cứng bề mặt, biến dạng đàn hồi và cường độ nén thực tế của bê tông.
• Lý thuyết cơ học đất và móng cọc: Nguyên lý cân bằng giới hạn và cơ chế truyền tải trọng cọc - đất nền (sức kháng ma sát thành bên và sức kháng mũi cọc).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Hiệu chỉnh thiết bị đo điện tử về mốc 0; lắp đặt cảm biến biến dạng, đầu đo gia tốc và đồng hồ so chuyển vị (độ chính xác 0,01 mm); thao tác máy siêu âm bê tông chuyên dụng theo tiêu chuẩn TCXD 84:14.
• Kỹ năng phân tích (Analytical skills): Xử lý biểu đồ sóng phản xạ, loại bỏ tín hiệu nhiễu tại hiện trường, tính toán các hệ số ảnh hưởng thực nghiệm ($C_0, C_t$) và giải tích số liệu đo độ lún theo thời gian.
• Năng lực thực tế (Practical competencies): Lập phương án bố trí mặt bằng thử tải, xử lý kỹ thuật nền gối kê dàn tải trọng, lập báo cáo kết quả kiểm định kết cấu theo biểu mẫu kỹ thuật.

---

Phương pháp giảng dạy và học tập

Giáo trình xây dựng phương pháp tiếp cận sư phạm định hướng thực hành nghề nghiệp:

• Phương pháp sư phạm tích hợp: Kết hợp bài giảng lý thuyết nguyên lý đo với quy trình thao tác chuẩn hóa trên từng dòng thiết bị cụ thể (máy siêu âm, súng Schmidt, hệ thống PDA PAX).
• Hệ thống bài tập và Case Studies điển hình: Cung cấp số liệu kỹ thuật thực nghiệm chi tiết, tiêu biểu là bài toán nén tĩnh cọc khoan nhồi D1200mm với các bước tính toán tải trọng thiết kế 989 tấn, bảng phân cấp gia tải từ 25% đến 250% và quy định thời gian theo dõi độ lún ổn định quy ước.
• Quy trình bài tập thực nghiệm: Rèn luyện kỹ năng thực địa như kỹ thuật mài phẳng bề mặt bê tông diện tích tối thiểu 400 cm², phương pháp quét chất tiếp âm (mỡ vô cơ, glycerin) và thao tác cố định đầu đo cách đầu cọc $L > 1,5D$ trong thí nghiệm tải trọng động.
• Phương pháp đánh giá: Đánh giá thông qua năng lực hoàn thành báo cáo kỹ thuật theo quy định chuẩn: kiểm tra sai số thời gian truyền sóng ($\le 1%$), sai số đo độ sâu cọc ($\le 1/500$ chiều sâu hoặc 5 cm), và khả năng phân tích biểu đồ biến thiên độ lún $S - \log(t)$.
• Hướng dẫn tự học: Sinh viên sử dụng tài liệu để tự đối chiếu các thông số đo thực tế với hệ thống bảng tra thực nghiệm (Bảng 1 hiệu chỉnh góc nghiêng súng, Bảng 3-6 tra hệ số cấp phối bê tông, Bảng 7 xác định cường độ nén tiêu chuẩn).

---

Điểm nổi bật và cập nhật

• Hệ thống hóa tiêu chuẩn kỹ thuật hiện hành: Giáo trình liên kết trực tiếp hệ thống tiêu chuẩn kỹ thuật chuyên ngành bao gồm: Tiêu chuẩn Việt Nam TCVN 03:1985, TCXD 84:14, TCXD 206:98, TCXDVN 269:2002 và tiêu chuẩn quốc tế ASTM D4945-89.
• Tích hợp công nghệ đo đạc hiện đại: Giới thiệu đầy đủ quy trình ứng dụng hệ thiết bị kỹ thuật số chuyên dụng của hãng PDI (Hoa Kỳ), bao gồm máy đo PAX và phần mềm phân tích sóng CAPWAP dùng trong kiểm định cọc biến dạng lớn.
• Tính ứng dụng công trường cao: Đưa ra các giải pháp xử lý tình huống thực tế phức tạp, chẳng hạn như biện pháp giảm áp lực nền gối kê giàn thử tải bằng cách đào thay đất đệm cát đầm chặt K90, gia cố cọc tre, hoặc kỹ thuật phân kỳ xếp đối trọng kết hợp kích thủy lực để kiểm soát chuyển vị nền đất.

---

Đối tượng sử dụng giáo trình

• Sinh viên và học viên: Học sinh, sinh viên các hệ đào tạo Trung cấp, Cao đẳng và Đại học thuộc ngành Thí nghiệm và kiểm tra chất lượng cầu đường bộ, Kỹ thuật xây dựng công trình giao thông, Công trình Cầu - Hầm.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở: Vật liệu xây dựng (đặc tính bê tông và cốt thép), Cơ học kết cấu, Cơ học đất - Nền móng và Trắc địa công trình.
• Giảng viên chuyên ngành: Sử dụng giáo trình làm đề cương chi tiết để thiết kế bài giảng lý thuyết, biên soạn bảng hướng dẫn thực tập xưởng và tổ chức thực tập hiện trường.
• Kỹ sư và cán bộ thí nghiệm: Dùng làm tài liệu tham khảo kỹ thuật trong công tác kiểm định, nghiệm thu chất lượng công trình tại các phòng thí nghiệm chuyên ngành xây dựng (Las-XD) và các đơn vị tư vấn giám sát giao thông.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?
Tài liệu phục vụ sinh viên chuyên ngành kỹ thuật cầu đường, kỹ thuật viên thí nghiệm hiện trường và kỹ sư giám sát kiểm định chất lượng công trình giao thông.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi tiếp cận giáo trình?
Cần nắm vững kiến thức về công nghệ bê tông cốt thép, cơ học đất móng cọc, các nguyên lý cơ bản về âm học và phương pháp đo đạc trắc địa.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết kết cấu thông thường là gì?
Giáo trình tập trung chuyên sâu vào quy trình công nghệ kiểm tra thực tế, cung cấp chi tiết thông số thiết bị, bảng tra hệ số thực nghiệm và quy trình phân tích tín hiệu sóng thay vì chỉ tính toán thiết kế lý thuyết.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học nên kết hợp đọc hiểu nguyên lý vật lý của từng phương pháp với việc giải các bài toán thực hành tính toán cường độ bê tông (Bài 1) và phân tích quy trình gia tải thử tải tĩnh cọc (Bài 7).

5. Những tài liệu quy chuẩn nào cần tham khảo song song với giáo trình?
Cần tra cứu kèm theo các tiêu chuẩn: TCXDVN 269:2002 (Thí nghiệm nén tĩnh cọc), TCXD 206:98 / ASTM D4945-89 (Thí nghiệm động PDA), TCXD 84:14 (Siêu âm bê tông) và TCVN 03:1985.

---

Kết luận

Giáo trình "Kiểm tra kết cấu công trình cầu" của Trường Cao đẳng Giao thông Vận tải Trung ương I hệ thống hóa toàn diện các phương pháp kiểm tra không phá hoại và thử tải kết cấu công trình cầu đường bộ. Lộ trình học tập đề xuất cho người học là tiếp cận tuần tự từ kiểm tra bê tông bề mặt kết cấu (súng bật nẩy, siêu âm khuyết tật), đến kiểm tra tính toàn vẹn thân cọc (siêu âm qua ống, biến dạng nhỏ PIT), và kết thúc ở các phương pháp đánh giá sức chịu tải chuyên sâu (thử tải động PDA, thử tải tĩnh cọc ép dọc trục). Để mở rộng kiến thức, người học nên cập nhật thêm các hướng dẫn vận hành phần mềm chuyên dụng CAPWAP, GRLWEAP và các tiêu chuẩn TCVN liên quan đến quản lý chất lượng công trình giao thông.

Trích đoạn nội dung tài liệu

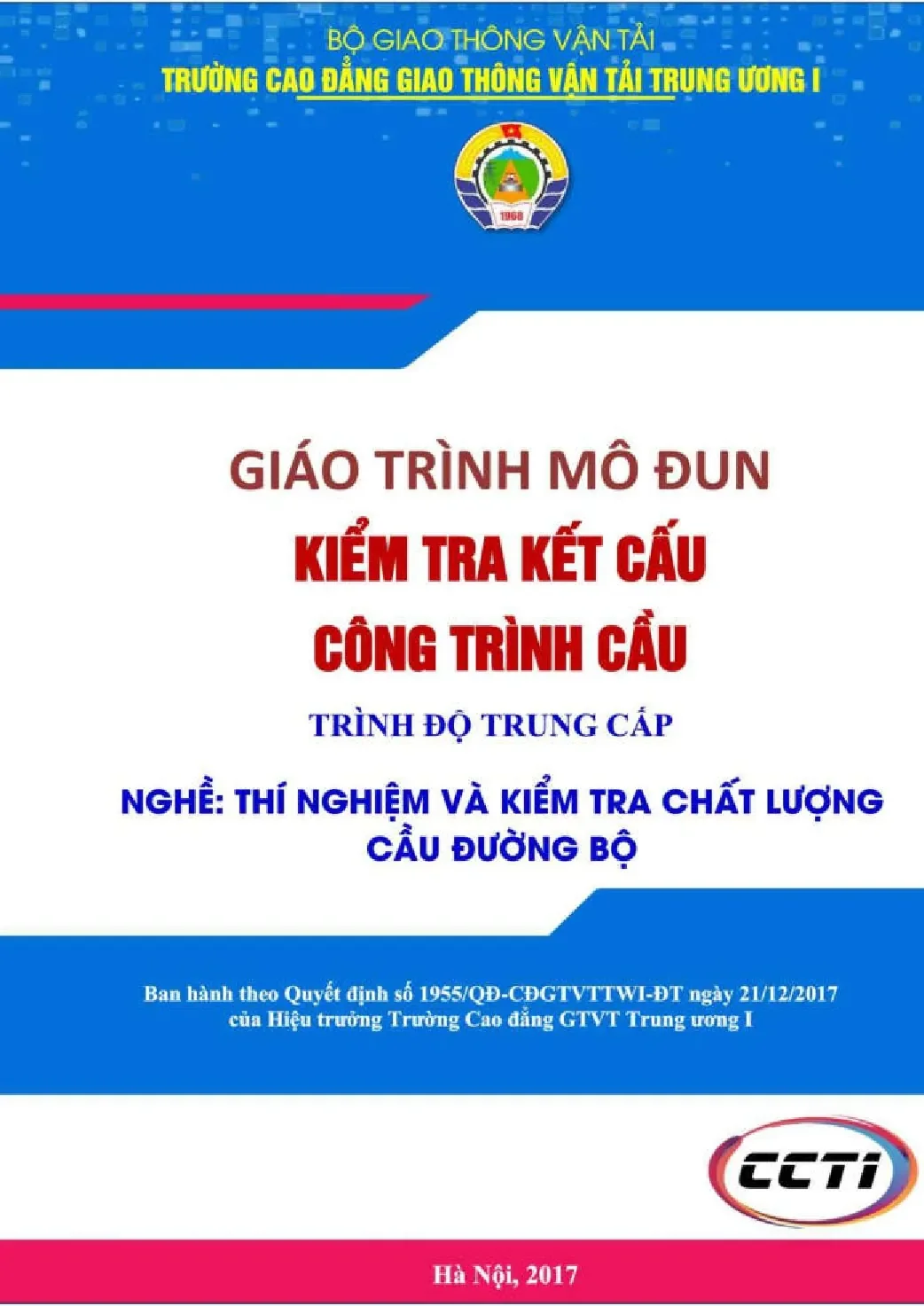

Tai TRƯỜNG CA0 ĐẰNG 6IA0 THÔN VẬN TẢI TRUNG Ư0NE ï ©VE GIAO TRINH MO DUN KIEM TRA KET CAU CONG TRINH CAU Hà Nội, 2017. BQ GIAO THONG VAN TAI TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG I GIAO TRINH Mô đun: Kiểm tra kết cấu công trình cầu NGHÈ: THÍ NGHIỆM VÀ KIÊM TRA CHÁT LƯỢNG CÂU ĐƯỜNG BO TRÌNH DO: TRUNG CAP Hà Nội - 2017 TUYEN BO BAN QUYEN Tài liệu này thuộc loại sách giáo trình nội bộ nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dẫn dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cắm. LỜI GIỚI THIỆU Chương trình khung quốc gia nghề Thí nghiệm và kiểm tra chất lượng cầu đường bộ đã được xây dựng trên cơ sở phân tích nghề, phân tích công việc theo phương pháp DACUM.

Chương trình đã được ban hành năm 2009, tuy nhiên tir đó đến nay vẫn chưa có tài liệu chính thức nào ban hành về các tài liệu, giáo trình cho nghề này. Để tạo điều kiện thuận lợi cho các giáo viên giảng dạy và học sinh, sinh viên có tài liệu học tập, tham khảo,việc biên soạn giáo trình kỹ thuật nghề theo theo các môđun dao tao nghề là cấp thiết hiện nay. Giáo trình nội bộ * Kiểm tra kết cấu công trình cầu” được biên soạn trên cơ sở đề cương chương trình mô đun 29 — Kiểm tra kết cấu công trình cầu trong chương trình khung nghề Thí nghiệm và kiểm tra chất lượng cầu đường bộ. Mặc dù đã rất cố gắng song không thể tránh khỏi những thiếu sót nhất định, tác giả mong nhận được những góp ý cả vẻ nội dung lẫn hình thức của bạn đọc để tài liệu ngày càng hoàn thiện hơn.

MỤC LỤC LỜI GIỚI THIỆU. Bai 1: Kiểm tra chất lượng BTCT bằng súng bật tra chất lượng cọc khoan nhồi bằng phương pháp. lêm tra chất lượng cọc khoan nhồi bằng phương pháp biến dạng nhỏ lêm tra chất lượng cọc khoan nhồi [hằng phươngphi thử động biến dạng lớn (PDA). Bài 7: Thử tải tĩnh cọc khoan ni Bài 8: Thử tải tĩnh cọc đóng Bai 1: Kiểm tra chất lượng BTCT bằng súng bat nay kết hợp với siêu âm 1.

Quy định chung. Phương pháp xác định cường độ nén của tiêu chuẩn này dựa trên môi tương quan giữa cường độ nén của bê tông (R) với hai số đo đặc trưng của phương pháp không phá hoại là vận tốc xuyên (v) của siêu âm và độ cứng bề mặt của bê tông qua trị số (n) đo được trên súng thử bê tông loại bật ndy (quan hệ R-v, n). Ngoài ra, còn sử dụng những số liệu kĩ thuật có liên quan đến thành phần bê tông. Cường độ nén của bê tông được xác định bằng biểu đồ hoặc bảng tra thông qua vận tốc siêu âm và trị số bật nẫy đo được trên bê tông thử.

Giá trị này bằng cường độ nén của một loại bê tông quy ước gọi là bê tông tiêu chuẩn dùng để xây dựng biểu đồ. Một số thành phần đặc trưng của bê tông tiêu chuẩn được quy định như sau: ~ _ Xi măng poóclăng PC30, - Ham long xi ming 350 kg/m’ - _ Cốt liệu lớn: Đá đăm với Dmax= 40mm. ~ _ Cốt liệu nhỏ: Cát vàng có Mn từ 2,0 đến 3,0 Không sử dụng phương pháp này để xác định cường độ nén của bê tông trong những trường hợp sau: - _ Bê tông có mắc nhỏ hơn 100 và lớn hơn 350; Bê tông sử dụng các loại cốt liệu có đường kính lớn hơn 70mm; Bê tông bị nứt, rỗ hoặc có các khuyết tật; 'Bê tông bị phân tầng hoặc là hỗn hợp của nhiều loại bê tông khác nhau; ~ _ Bê tông có chiều đây theo phương thí nghiệm nhỏ hơn 100mm. Thiết bị và phương pháp đo 3.

Thiết bị sử dụng đễ xác định vận tắc siêu âm. Để xác định vận tốc siêu âm, cần tiến hành đo hai đại lượng khoảng cách truyền xung siêu âm và thời gian truyền xung siêu âm. 'Vận tốc siêu âm (v) được xác định theo công thức: v=(IA).10° (m/s) a Trong đó: 1 - Khoảng cách truyền xung siêu âm hay là khoảng cách giữa hai đầu thu và phát của máy (mm); + - Thời gian truyền xung siêu âm (s) Đo thời gian truyền xung siêu âm bằng các máy đo siêu âm. Sai số đo không vượt quá giá trị A tính theo công thức: A=0/01t+0,1 (s) @) Trong đó: t- Thời gian truyền xung siêu âm.

Đo khoảng cách truyền xung siêu âm bằng các dụng cụ đo chiều dài. Sai số không vượt quá 0,5% độ dài cần đo. Những máy đo siêu âm sử dụng để xác định vận tốc siêu âm là những thiết bị chuyên dùng được quy định trong tiêu chuẩn TCXD 84 : 14. Máy đo siêu âm phải được kiểm tra trước khi sử dụng bằng một hệ thống mẫu chuẩn.

'Những nguyên tắc về sử dụng bảo dưỡng kiểm tra và hiệu chỉnh máy phải tuân theo tiêu chuẩn TCXD 84 : 14 2. Thiết bị sử dụng để xác định độ cứng bề mặt của bê tông. ~ Thiết bị sử dụng đề xác định độ cứng bề mặt của bê tông là súng thử bê tông loại bật nây thông dụng (N) với năng lượng va đập từ 0,225 - 3 KGm. ~ Súng phải được kiểm tra trên 2.

Phương pháp đo. Nếu trên bề mặt bê tông có lớp vữa trát hoặc lớp trang tri thì trước khi đo. phải được đập bỏ và mài phẳng vùng sẽ kiểm tra. Vùng kiểm tra trên bề mặt bê tông phải có diện tích không nhỏ hơn 400cm”.

Trong mỗi vùng, tiến hành đo ít nhất 4 điểm siêu âm và 10 điểm bing súng, theo thứ tự do siêu âm trước, đo bằng súng sau. Nên tránh đo theo phương, đỗ bê tông. Công tác chuẩn bị và tiến hành đo siêu âm phải tuân theo tiêu chuẩn 'TCXD 84 : 14. Vận tốc siêu âm của một vùng (Vtbi ) là giá tị trung bình của vận tốc siêu âm tại các điểm đo trong vùng đó (Vì).

Thời gian truyền của xung siêu âm tại một điểm đo trong vùng so với giá trị trung bình không được vượt quá + 5%. Những điểm đó không thoả mãn điều kiện này phải loại bỏ trước khi tính vận tốc siêu âm trung bình của vùng thứ. 'Công tác chuẩn bị và tiến hành đo bằng súng thử bê tông loại bật nẫy phải tuân theo tiêu chuẩn TCXD 03 : 1985. Khi thí nghiệm, trục của súng phải nằm theo phương ngang (góc ö =0) và vuông góc với bÈ mặt của cấu kiện.

Nếu phương của súng tạo với phương ngang một góc a thì trị số bật nay đo được trên súng phải hiệu chỉnh theo công thức: n=n¡+An @) Trong đó: n - Trị số bật nẫy của điểm kiểm tra; nụ - Trịsố bật ndy do được trên súng. An -Hệ số hiệu chỉnh phụ thuộc vào góc a và lấy theo catalô của súng (kí hiệu của góc ó lẫy theo biéu đồ dán trên súng) hoặc lẫy theo bảng 1. Trị số bật nây đo được trên oh sing (a,) œ=+90' | œ=+4*° | œ= 45 | œ=-90. 10 - - +25 [phone] +25 +35 30 -5,0 -30 +20 [phone] +20 +35 Trị số bật nây của một vùng kiểm tra mtbi là giá trị trung bình của các điểm đo trong vùng (ni) sau khi đã loại bỏ những điểm có giá trị chênh lệch quá 4 vạch so với giá trị trung bình của tắt cả các điểm đo trong vùng thí nghiệm.

Xác định cường độ bê tông của cấu kiện và kết cấu xây dựng 3. Xác định cường đọ bê tông của cầu kiện và kết cấu xây Xem xét bề mặt của cấu kiện, kết cấu để phát hiện các khuyết tật ( nữt, rỗ, trợ cốt thép ) của bê tông, Xác định những số liệu kĩ thuật có liên quan đến thành phần bê tông dùng, để chế tạo cấu kiện, kết cấu xây dựng : Loại xi măng hàm lượng xi ming (kg/m), loại cốt liệu lớn và đường kính lớn nhất của cốt liệu (Dmax). Lập phương án thí nghiệm, chọn số luợng cấu kiện, kết cấu cần kiểm tra và số vùng kiểm tra trên cấu kiện và kết cầu đó theo TCVN 03 : 1985 Chuẩn bị và tiến hành đo bằng máy đo siêu âm và song bật nẫy theo chỉ dẫn Cường độ nén của cấu kiện và kết cấu bê tông (R) là giá trị trung bình của. cường độ bê tông ở các vùng kiểm tra.

(daN/cm°) @) Trong đó + K- S6 ving kiểm tra trên cấu kiện, kết cấu ¡ 'R,~ Cường độ nến của vùng kiểm tra thiti; R— Đựớ xác định theo công thúc. Ro ~ Cường độ nén của vùng kiểm tra thứ ¡ được sử dụng bằng biểu đố 1 boặc tra bảng 7 tương ứng với vận tốc siêu ám Vì và trị số bật nảy Ni đo được trong vùng đó ; Co- Tiệ số ảnh huỗng dùng để cxết đến sựkkhác nhau giữa thành phẩn của bê tông vùng thử và bê tông tiêu chuẩn. Co được xác định theo công thức : Co=C,C¿C,C. "Trong đó : C¡—Hẻ số ảnh hướng của mắc xi măng sử dụng dé chế tạo cấu kiện kết cấu xây dựnglấy theo bing 3; €¿ - Hệ số ảnh huồng của hàm lượng xi măng sử dựng cho lim” bê ting , Ky theo bing 4; Cy- Hệ số ảnh huồng của bại cốt liệu lớn sử dựng để chế tạo cấu kiện, kết cấu, lấy theo bằng5 C, - Hệ số ảnh hướng của đường kính lớn nhất của cốt liệu sỉ dụng để chế tạo cấu.

kiện, kết cấu xây dựng, lấy theo bảng6, Bang 3 — Hệ số ảnh hướng của mác xi măng sử dụng để chế tạo cấu kiện kết cấu xây dựng- C¡ Mắc xi măng Š P20 10D P400, 104 Chit hich = “Những đơn vị có đáy đủ điều kiện và thết bị thí nghiệm nếu sử dụng loại xi mang ˆhác, có thể nự xây đựng được hệ số C, được dhực nghiệm. Bang 4 - Hệ số ảnh hưởng của hàm lượng xỉ măng sử dụng cho 1 mỶ bê tông, ~Œ Hàm lượng xi măng (kglm') GQ 250 0,88 300 0/94 350 10 400 106 450 1,12 Bảng 5- Hệ số ảnh hưởng của loại cốt liệu lớn sử dụng để chế tạo cấu kiện — C3 € Loại cối liệu lớn Ve=4400 (mạ) v2 4400 (mk) Bi dim 100 100 Số 141 138 Bang 6- Hệ số ảnh hưởng của đường kính lớn nhất của cốt liệu sử dụng để chế tạo cấu kiện - Cy Đường kính lớn nhất của cốt liệu (mm).
