TỔNG QUAN HỌC THUẬT VÀ HƯỚNG DẪN NỘI DUNG GIÁO TRÌNH KẾT CẤU BÊ TÔNG CỐT THÉP

Tổng quan về giáo trình (250-300 từ)

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình thuộc khối kiến thức chuyên ngành cốt lõi trong chương trình đào tạo Kỹ sư Kỹ thuật Xây dựng (chuyên ngành Xây dựng Dân dụng và Công nghiệp, Công trình Giao thông, Thủy lợi). Môn học Kết cấu Bê tông cốt thép kết nối các học phần cơ sở ngành như Sức bền vật liệu, Cơ học kết cấu với các học phần thiết kế chuyên sâu và Đồ án tốt nghiệp.
  • Mục tiêu học tập (Learning outcomes): Sau khi hoàn thành nội dung giáo trình, người học có khả năng:
    1. Xác định chính xác tĩnh tải và hoạt tải tác dụng lên các bộ phận kết cấu theo tiêu chuẩn kỹ thuật hiện hành.
    2. Thiết lập sơ đồ tính, giải nội lực và thực hiện tính toán cốt thép dọc, cốt đai cho cấu kiện chịu nén, chịu kéo, cấu kiện uốn đặc biệt.
    3. Kiểm tra các điều kiện về độ võng và bề rộng khe nứt theo Trạng thái giới hạn II (TTGH II).
    4. Phân tích sự làm việc không gian, lựa chọn sơ đồ khung ngang phẳng hoặc khung không gian và thực hiện quy trình thiết kế hệ khung bê tông cốt thép toàn khối.
  • Cấu trúc và cách tiếp cận: Giáo trình được xây dựng theo trình tự logic chặt chẽ: từ tính toán các cấu kiện phụ - cấu kiện đặc thù (Chương 6: cầu thang, sê nô, lanh tô, ô văng), sang các dạng chịu lực phức tạp theo Trạng thái giới hạn I (Chương 7: cấu kiện chịu nén, chịu kéo), đánh giá điều kiện sử dụng bình thường theo Trạng thái giới hạn II (Chương 8: độ võng, nứt) và tổng hợp thành hệ kết cấu hoàn chỉnh (Chương 9: kết cấu khung bê tông cốt thép).
  • Điểm đặc sắc của giáo trình: Cung cấp thuật toán tính toán định lượng từng bước dưới dạng lưu đồ giải thuật cụ thể (cho cả bài toán thiết kế và bài toán kiểm tra khả năng chịu lực), kèm theo hệ thống ví dụ tính toán số học chi tiết với đầy đủ các hệ số điều kiện làm việc thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

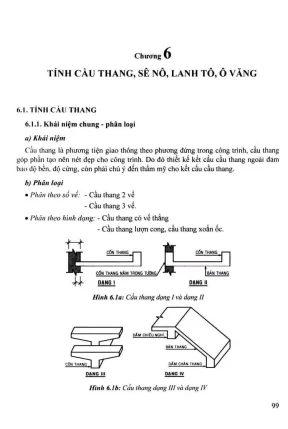

  • Chương 6: Tính cầu thang, sê nô, lanh tô, ô văng:

    • Cầu thang: Phân loại theo số vế (2 vế, 3 vế), hình dạng (thẳng, lượn cong, xoắn ốc), số cốn thang (1 cốn bên, 2 cốn, 1 cốn giữa, không cốn). Kích thước bậc thang quy định theo chức năng công trình: nhà ở gia đình ($b = 250 \div 300\text{ mm}, h = 150 \div 175\text{ mm}$), công trình công cộng ($b = 280 \div 320\text{ mm}, h = 140 \div 160\text{ mm}$), nhà trẻ ($b = 250 \div 280\text{ mm}, h = 120 \div 150\text{ mm}$). Tính toán bản thang chịu lực một phương hoặc kê bốn cạnh, cốn thang chịu uốn và dầm chiếu nghỉ chịu tải phân bố kết hợp tải tập trung từ cốn ($P = Q_{max}$).
    • Ô văng và Lanh tô: Ô văng được tính như dầm console chịu tải phân bố và tải tập trung đầu mút, kèm điều kiện kiểm tra ổn định chống lật $M_{giu} \ge 1,2 M_{lat}$. Lanh tô tính theo sơ đồ dầm đơn tựa lên tường, chịu tải trọng bản thân và mảng tường xây tam giác cân quy đổi phân bố đều với chiều cao $h = l_c / 3$.
    • Sê nô: Thiết kế theo dạng bản sàn có dầm gánh/dầm môi hoặc dạng console ngàm tại dầm dọc sê nô, xét trường hợp nước mưa ứ đọng ngập đầy ($h_n = 0,2 \div 0,4\text{ m}, \gamma_n = 10\text{ kN/m}^3$).

  • Chương 7: Tính toán cấu kiện chịu nén, chịu kéo:

    • Cấu kiện chịu nén: Phân loại nén đúng tâm, nén lệch tâm phẳng, nén lệch tâm xiên. Quy định cấu tạo tiết diện cột chữ nhật ($h = (1,5 \div 2,5)b$), chiều dài tính toán $l_0$ cho các sơ đồ khung, điều kiện độ mảnh $\lambda = l_0/b$. Cường độ vật liệu sử dụng gồm bê tông cấp bền B15, B20, B25 và nhóm thép CI, CII, CIII. Phương pháp tính nén đúng tâm theo điều kiện $N \le \varphi (R_b A_b + R_{sc} A's)$, xét các hệ số điều kiện làm việc $\gamma{b2} = 0,9, \gamma_{b5} = 0,85$. Nén lệch tâm phẳng phân biệt hai trường hợp: lệch tâm lớn ($x \le \xi_R h_0$) và lệch tâm bé ($x > \xi_R h_0$), xét hệ số ảnh hưởng uốn dọc $\eta = \frac{1}{1 - N/N_{cr}}$. Thuật toán bố trí cốt thép đối xứng ($A_s = A'_s$) và không đối xứng. Cấu kiện sử dụng cốt đai lò xo gia tăng khả năng chịu nén của lõi bê tông.
    • Cấu kiện chịu kéo đúng tâm: Ứng dụng cho thanh giằng dàn, thanh căng vòm, thành bể chứa nước và ống dẫn nước hình vành khăn; toàn bộ lực kéo do cốt thép đảm nhận ($A_s = N / R_s$).

  • Chương 8: Tính toán cấu kiện bê tông cốt thép theo trạng thái giới hạn II:

    • Tính toán độ võng: Kiểm tra điều kiện độ võng toàn phần $f = f_1 - f_2 + f_3 \le f_{gh}$ (với $f_1, f_2, f_3$ là các thành phần độ võng do tải trọng toàn phần ngắn hạn, tải dài hạn ngắn hạn và tải dài hạn dài hạn) hoặc công thức xấp xỉ thực hành $f = \theta_1 f_1$. Xác định độ cứng chống uốn $B_j$, mômen kháng uốn đàn dẻo $W_{pl}$, hệ số biến dạng đàn dẻo $\nu$ ($\nu = 0,45$ khi tải ngắn hạn, $\nu = 0,15$ khi tải dài hạn).
    • Tính toán vết nứt: Xác định bề rộng khe nứt thẳng góc $a_{crc}$ theo tiêu chuẩn TCVN 5574-2012 phụ thuộc vào ứng suất cốt thép $\sigma_s$, đường kính thanh $d$, hàm lượng thép $\mu$ và hệ số bề mặt $\eta$. Kiểm tra giới hạn nứt $[a_{crc1}] = 0,3\text{ mm}$ (ngắn hạn) và $[a_{crc2}] = 0,2\text{ mm}$ (dài hạn) tương ứng 3 cấp chống nứt theo TCXDVN 356-2005.

  • Chương 9: Kết cấu khung bê tông cốt thép:

    • Khái niệm khung đổ toàn khối và khung lắp ghép; phân loại theo số nhịp, số tầng, tính chất làm việc (khung cứng, khung giằng, khung không dầm).
    • Phân biệt khung phẳng và khung không gian dựa trên tỷ số kích thước mặt bằng ($L/B > 1,5$ tính tách khung ngang phẳng độc lập; $L/B < 1,5$ tính theo mô hình khung không gian).
    • Trình tự 9 bước tính toán khung ngang phẳng: Quan niệm tính $\to$ Sơ bộ tiết diện $\to$ Lập sơ đồ tính $\to$ Xác định tải trọng $\to$ Tính nội lực $\to$ Tổ hợp nội lực $\to$ Tính toán cốt thép $\to$ Bố trí chi tiết $\to$ Kiểm tra theo TTGH II.
flowchart TD
    A["Thiết lập sơ đồ kết cấu & Vật liệu (B15-B25, CI-CIII)"] --> B["Xác định tải trọng (TCVN 2737-1995)"]
    B --> C["Phân tích nội lực (M, N, Q)"]
    C --> D{"Kiểm tra Trạng thái giới hạn I"}
    D -->|"Nén đúng tâm / Lệch tâm (Chương 7)"| E["Tính & Bố trí cốt thép (As, A's, cốt đai)"]
    D -->|"Cấu kiện uốn & Cấu kiện phụ (Chương 6)"| E
    D -->|"Kéo đúng tâm (Chương 7)"| E
    E --> F{"Kiểm tra Trạng thái giới hạn II (Chương 8)"|"}
    F -->|"Độ võng: f <= f_gh"| G["Đạt yêu cầu sử dụng"]
    F -->|"Bề rộng khe nứt: a_crc <= [a_crc]"| G
    G --> H["Tổng hợp thiết kế khung công trình (Chương 9)"]

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết biến dạng phi tuyến của vật liệu hỗn hợp bê tông và cốt thép; lý thuyết tính toán kết cấu theo hai nhóm trạng thái giới hạn (TTGH I về độ bền/ổn định và TTGH II về điều kiện làm việc bình thường).
  • Core principles: Nguyên lý cân bằng tĩnh học trên tiết diện thẳng góc; nguyên lý tương thích biến dạng giữa bê tông và cốt thép; nguyên lý phân phối và tổ hợp nội lực trong hệ siêu tĩnh.
  • Essential frameworks: Khung quy chuẩn tính toán và công thức giải tích chuẩn hóa theo Tiêu chuẩn Quốc gia (TCVN 2737-1995, TCVN 5574-2012, TCXDVN 356-2005).

Kỹ năng phát triển

  • Technical skills: Kỹ năng sơ bộ chọn kích thước tiết diện dầm, cột, bản sàn; kỹ năng tra cứu bảng thông số vật liệu ($R_b, R_s, E_b, E_s, \varphi, \xi_R, \alpha_R$); kỹ năng tính toán diện tích cốt thép chịu lực và kiểm tra hàm lượng cốt thép $\mu$.
  • Analytical skills: Kỹ năng phân tích điều kiện liên kết (nút cứng, khớp, ngàm đàn hồi), phân định trường hợp nén lệch tâm lớn/bé dựa trên chiều cao vùng nén $x$ và giá trị giới hạn $\xi_R h_0$, kỹ năng đánh giá mức độ uốn dọc qua hệ số $\eta$.
  • Practical competencies: Năng lực bố trí chi tiết cốt thép trên bản vẽ kỹ thuật đảm bảo khoảng cách thanh cốt thép ($50\text{ mm} \le t \le 400\text{ mm}$), đường kính cốt đai ($\phi_d \ge 1/4\phi_{doc_max}$ và $\ge 6\text{ mm}$), bước cốt đai ($s \le 15\phi_{doc_min}$ và $s \le 10\phi_{doc_min}$ tại vị trí nối buộc).

Phương pháp giảng dạy và học tập (300-350 từ)

  • Pedagogical approach: Giáo trình áp dụng phương pháp tiếp cận diễn dịch kết hợp giải thuật thực hành: thiết lập bài toán từ sơ đồ biến dạng và ứng suất vật lý $\to$ xây dựng phương trình cân bằng tĩnh học $\to$ rút ra công thức tính toán giải tích $\to$ tổng kết thành lưu đồ thuật toán từng bước (Step-by-step).
  • Bài tập và ví dụ tính toán mẫu: Tài liệu tích hợp hệ thống ví dụ tính toán hoàn chỉnh với dữ liệu kỹ thuật thực tế:
    • Ví dụ 1 & 2 (Chương 7): Tính toán và kiểm tra khả năng chịu nén đúng tâm của cột bê tông B15, cốt thép CII, lực nén $F = 500\text{ kN}$ và $F = 700\text{ kN}$, có xét hệ số thi công không bảo dưỡng tốt ($\gamma_{b2} = 0,9$).
    • Ví dụ 3, 4 & 5 (Chương 7): Tính toán cốt thép đặt đối xứng ($A_s = A'_s$) cho cột khung nhiều tầng chịu mômen và lực dọc ($M = 54\text{ kNm}, N = 600\text{ kN}$; $M = 86\text{ kNm}, N = 420\text{ kN}$) và bài toán kiểm tra cột lệch tâm lớn chịu tải $M = 105\text{ kNm}, N = 485\text{ kN}$.
    • Ví dụ 6 & 7 (Chương 7): Tính toán cốt thép chịu lực kéo vòng cho thành bể chứa nước ($5\text{ m} \times 4\text{ m}, p_n = 24\text{ kN/m}$) và ống bê tông cốt thép hình vành khăn ($D = 60\text{ cm}, p = 0,0032\text{ kN/cm}^2$).
    • Ví dụ Chương 8: Tính toán kiểm tra độ võng toàn phần $f = 1,12\text{ cm} < f_{gh} = 2\text{ cm}$ và bề rộng khe nứt ngắn hạn/dài hạn ($a_{crc1} = 0,173\text{ mm} \le 0,3\text{ mm}, a_{crc2} = 0,11\text{ mm} \le 0,2\text{ mm}$) cho dầm đơn chịu tải phân bố $g = 9\text{ kN/m}, p_{lt} = 3\text{ kN/m}, p_{st} = 10\text{ kN/m}$.
  • Assessment methods & Self-study guidelines: Cuối mỗi chương là hệ thống câu hỏi định hướng tư duy học thuật (phân tích vai trò cốt thép dọc và cốt đai trong cột, phân tích sơ đồ ứng suất nén lệch tâm, so sánh phương án bố trí thép đối xứng và không đối xứng, phân tích sơ đồ chất tải của ô văng và sê nô). Sinh viên tự học theo lộ trình: đọc lý thuyết cấu tạo $\to$ nghiên cứu sơ đồ tính $\to$ tự giải lại các ví dụ mẫu $\to$ trả lời câu hỏi ôn tập.

Điểm nổi bật và cập nhật (250-300 từ)

  • Căn cứ tiêu chuẩn thiết kế: Nội dung giáo trình được đồng bộ hóa với hệ thống tiêu chuẩn kỹ thuật xây dựng:
    • TCVN 2737-1995: Tiêu chuẩn tải trọng và tác động, áp dụng trong việc xác định hoạt tải sử dụng trên cầu thang, sê nô, ô văng và hệ khung.
    • TCVN 5574-2012: Tiêu chuẩn thiết kế kết cấu bê tông và bê tông cốt thép, cung cấp công thức thực nghiệm tính toán bề rộng khe nứt $a_{crc}$.
    • TCXDVN 356-2005: Quy định các cấp chống nứt (Cấp 1, Cấp 2, Cấp 3) và các giá trị giới hạn độ võng, bề rộng khe nứt $[a_{crc}]$.
  • Tính thực tiễn và liên kết ngành: Nội dung bao quát toàn bộ các cấu kiện kết cấu thực tế xuất hiện trong công trình dân dụng và công nghiệp (cầu thang bộ 2 vế có cốn/không cốn, ô văng che cửa sổ, lanh tô tường xây, sê nô thoát nước mái, hệ cột chịu nén lệch tâm, bể chứa nước và hệ khung chịu lực).
  • Quy tắc cấu tạo đồng bộ với thi công: Giáo trình chú trọng liên hệ giữa tính toán lý thuyết và điều kiện thi công thực tế tại công trường: quy định khoảng cách cốt thép $t$ để bảo đảm đổ bê tông thuận lợi, quy định nối chồng cốt đai $\ge 4$ đai tại vị trí nối cốt dọc, việc đưa hệ số điều kiện làm việc $\gamma_{bi}$ vào tính toán khi cấu kiện đổ bê tông theo phương đứng hoặc điều kiện bảo dưỡng không đạt chuẩn.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Giáo trình được biên soạn phục vụ sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Xây dựng, Xây dựng Dân dụng & Công nghiệp, Kỹ thuật Công trình Hạ tầng, Kiến trúc và Quy hoạch.
  • Kiến thức tiên quyết (Prerequisites):
    1. Sức bền vật liệu: Nắm vững phương pháp mặt cắt, vẽ biểu đồ mômen uốn $M$, lực cắt $Q$, lực dọc $N$, tính toán đặc trưng hình học tiết diện ($A_b, I_b$).
    2. Cơ học kết cấu: Phân tích hệ siêu tĩnh, xác định nội lực khung phẳng chịu tải trọng đứng và tải trọng ngang.
    3. Bê tông cốt thép cơ bản: Nguyên lý chung và phương pháp tính cấu kiện chịu uốn cơ bản (bản sàn, dầm đơn chữ nhật).
  • Giảng viên và kỹ sư thực hành:
    • Giảng viên sử dụng làm đề cương bài giảng và tài liệu hướng dẫn Đồ án môn học Bê tông cốt thép 2, Đồ án Tốt nghiệp kỹ sư.
    • Kỹ sư thiết kế kết cấu sử dụng làm tài liệu tra cứu công thức, kiểm tra nhanh tiết diện và nắm vững các quy định cấu tạo cốt thép theo tiêu chuẩn.

Câu hỏi thường gặp (250-300 từ)

  1. Giáo trình này phù hợp với những ai?
    Tài liệu được thiết kế cho sinh viên ngành Xây dựng từ năm thứ 3 trở đi, học viên cao học cần củng cố phương pháp giải tích và kỹ sư thực hành thiết kế kết cấu công trình dân dụng - công nghiệp.

  2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?
    Người học cần hoàn thành các môn Cơ học cơ sở (Sức bền vật liệu, Cơ học kết cấu) và phần lý thuyết tính toán cấu kiện chịu uốn tiết diện chữ nhật/chữ T ở học phần Bê tông cốt thép cơ bản.

  3. Điểm khác biệt cốt lõi của giáo trình so với các tài liệu thuần lý thuyết?
    Giáo trình chuẩn hóa quy trình tính toán dưới dạng sơ đồ khối và các bước tuần tự cụ thể, đồng thời bao gồm đầy đủ cả bài toán thiết kế (chọn tiết diện, tính thép) và bài toán kiểm tra khả năng chịu lực của cấu kiện hiện hữu.

  4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?
    Người học nên nghiên cứu kỹ sơ đồ quy ước ứng suất, theo dõi trình tự giải của 7 ví dụ mẫu số học, sau đó tự lập bảng tính (Excel/Mathcad) kiểm tra lại kết quả trước khi áp dụng vào giải quyết các câu hỏi ôn tập và bài tập đồ án.

  5. Giáo trình cung cấp các bảng tra và tài liệu bổ trợ nào?
    Tài liệu cung cấp hệ thống bảng tra cường độ tiêu chuẩn và tính toán của bê tông ($R_b, R_{bt}, R_{bser}$), cường độ cốt thép ($R_s, R_{sc}$), bảng tra hệ số uốn dọc $\varphi$ theo độ mảnh $\lambda$ (Bảng 11), bảng tra hệ số phân giới $\xi_R, \alpha_R$ (Bảng 3), và các hệ số điều kiện làm việc $\gamma_{bi}$ (Bảng 5a).

Kết luận (150 từ)

  • Giá trị học thuật và thực tiễn: Giáo trình cung cấp hệ thống kiến thức hoàn chỉnh từ cơ sở lý thuyết trạng thái giới hạn đến quy trình tính toán định lượng và quy chuẩn cấu tạo chi tiết cho các cấu kiện bê tông cốt thép từ đơn lẻ đến toàn hệ kết cấu.
  • Lộ trình học tập đề xuất:
    1. Nắm vững phương pháp tính các cấu kiện phụ (Chương 6).
    2. Làm chủ bài toán tính toán cấu kiện chịu nén/kéo (Chương 7).
    3. Thực hiện kiểm tra độ võng và khe nứt theo TTGH II (Chương 8).
    4. Ứng dụng quy trình 9 bước thiết kế hệ khung chịu lực công trình (Chương 9).
  • Tài liệu tham khảo bổ trợ: Đọc kết hợp với Tiêu chuẩn thiết kế TCVN 5574, Tiêu chuẩn tải trọng TCVN 2737 và các phần mềm phân tích kết cấu chuyên dụng (SAP2000, ETABS) để kiểm chứng kết quả tính toán nội lực.
