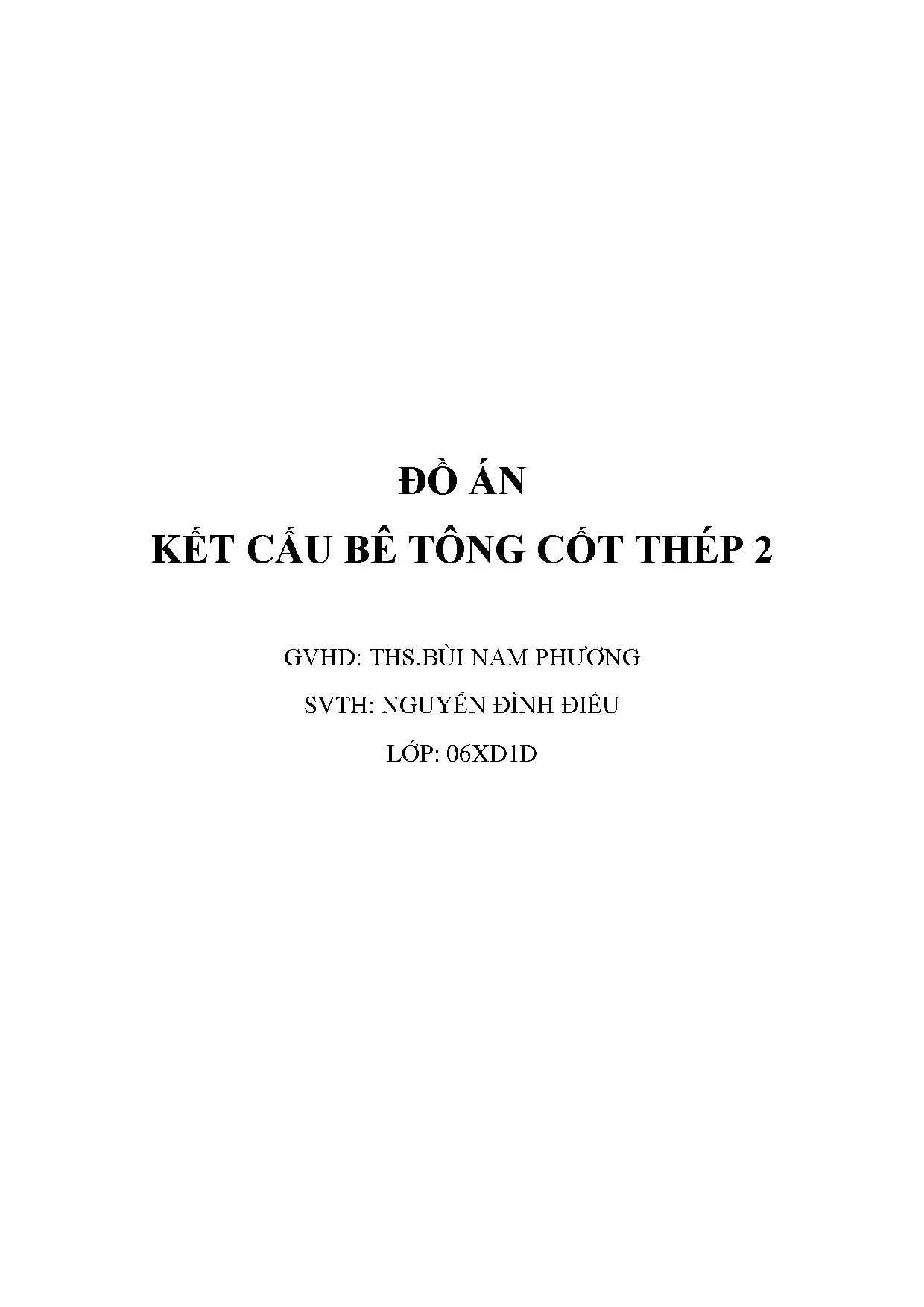

Đồ án kết cấu bê tông cốt thép 2: Thiết kế sàn, khung trục (Nguyễn Đình Điều)
Đồ án nghiên cứu kết cấu bê tông cốt thép 2, áp dụng công nghệ tiên tiến, tối ưu giải pháp kỹ thuật cho bài toán ., phục vụ nghiên cứu và ứng dụng thực tiễn
Trường đại học
Trường không xác địnhChuyên ngành
Kết Cấu Bê Tông Cốt ThépNgười đăng
Ẩn danhThể loại
Đồ ánPhí lưu trữ
30 PointMục lục chi tiết
Tóm tắt
I. Tổng quan về Đồ án BTCT 2 Mục tiêu nội dung chính 55 ký tự
Đồ án Kết cấu Bê tông Cốt thép 2 (BTCT 2) là một môn học quan trọng trong chương trình đào tạo kỹ sư xây dựng. Mục tiêu chính của đồ án là trang bị cho sinh viên kiến thức chuyên sâu về thiết kế, tính toán và cấu tạo các cấu kiện BTCT phức tạp, nâng cao. Nội dung đồ án thường bao gồm thiết kế sàn, dầm, cột, vách, móng của một công trình dân dụng hoặc công nghiệp cụ thể. Sinh viên sẽ được làm quen với các tiêu chuẩn thiết kế BTCT hiện hành như TCVN 5574:2018, Eurocode 2, ACI Code, và sử dụng các phần mềm thiết kế kết cấu như SAP2000, ETABS, SAFE, Revit Structure, Tekla Structures để hỗ trợ quá trình tính toán và mô hình hóa. Điểm khác biệt so với đồ án BTCT 1 là mức độ phức tạp và yêu cầu tính toán chi tiết hơn, bao gồm cả việc thiết kế theo trạng thái giới hạn. Đồ án BTCT 2 không chỉ rèn luyện kỹ năng chuyên môn mà còn phát triển tư duy thiết kế, khả năng giải quyết vấn đề và làm việc nhóm cho sinh viên.
1.1. Tầm quan trọng của Đồ án BTCT 2 trong đào tạo kỹ sư
Đồ án BTCT 2 đóng vai trò then chốt trong việc củng cố và vận dụng kiến thức đã học về sức bền vật liệu, cơ học kết cấu và kết cấu bê tông cốt thép. Nó giúp sinh viên chuyển từ lý thuyết sang thực hành, áp dụng các tiêu chuẩn thiết kế vào giải quyết các bài toán kỹ thuật cụ thể. Thông qua đồ án, sinh viên rèn luyện khả năng phân tích kết cấu, lựa chọn giải pháp thiết kế phù hợp, tính toán và bố trí cốt thép hợp lý, đảm bảo độ bền, độ ổn định và độ tin cậy kết cấu của công trình. Đồ án cũng là cơ hội để sinh viên làm quen với quy trình thiết kế, từ việc thu thập số liệu, lập mô hình tính toán, đến việc kiểm tra và hoàn thiện bản vẽ. GS.TS Nguyễn Đình Cống nhấn mạnh tầm quan trọng của việc nắm vững lý thuyết để có thể áp dụng vào thực tiễn thiết kế.
1.2. Các cấu kiện BTCT nâng cao thường gặp trong Đồ án BTCT 2
Đồ án BTCT 2 thường tập trung vào các cấu kiện BTCT có hình dạng và điều kiện làm việc phức tạp hơn so với BTCT thường. Một số cấu kiện phổ biến bao gồm: Dầm công xon, dầm liên tục, cột lệch tâm, cột chịu nén đúng tâm, sàn sườn, sàn nấm, tường chắn, bể chứa. Việc thiết kế các cấu kiện này đòi hỏi sinh viên phải nắm vững các nguyên lý cơ bản về ứng xử của kết cấu BTCT, đồng thời áp dụng các phương pháp tính toán nâng cao, kể cả việc sử dụng các phần mềm chuyên dụng. Ngoài ra, sinh viên cần chú trọng đến các yêu cầu về cấu tạo, đảm bảo khả năng thi công và tuổi thọ của công trình. Theo Cấu tạo bêtông cốt thép – Bộ xây dựng – Công ty tư vấn xây dựng dân dụng Việt Nam, việc tuân thủ các quy định về cấu tạo là yếu tố then chốt để đảm bảo chất lượng và an toàn của kết cấu.
II. Thách thức thường gặp khi làm Đồ án BTCT 2 58 ký tự
Sinh viên thường gặp nhiều khó khăn khi thực hiện Đồ án BTCT 2. Một trong những thách thức lớn nhất là khối lượng kiến thức và tính toán quá lớn, đòi hỏi sự kiên trì và khả năng tự học cao. Việc lựa chọn giải pháp thiết kế phù hợp cũng không hề dễ dàng, đặc biệt khi phải cân nhắc nhiều yếu tố như yêu cầu kiến trúc, điều kiện địa chất, vật liệu xây dựng và chi phí thi công. Bên cạnh đó, việc sử dụng thành thạo các phần mềm thiết kế kết cấu cũng là một trở ngại đối với nhiều sinh viên, đòi hỏi thời gian làm quen và luyện tập. Ngoài ra, việc tìm kiếm tài liệu tham khảo và ví dụ đồ án BTCT 2 chất lượng cũng là một vấn đề nan giải. Nhiều sinh viên gặp khó khăn trong việc hiểu và áp dụng các tiêu chuẩn thiết kế BTCT một cách chính xác.
2.1. Khó khăn trong việc áp dụng Tiêu chuẩn thiết kế BTCT
Việc áp dụng các Tiêu chuẩn thiết kế BTCT như TCVN 5574:2018, Eurocode 2, ACI Code đòi hỏi sự hiểu biết sâu sắc về các quy định, công thức và hệ số an toàn. Sinh viên thường gặp khó khăn trong việc xác định đúng các thông số đầu vào, lựa chọn công thức phù hợp và diễn giải kết quả tính toán. Nhiều trường hợp, sinh viên áp dụng tiêu chuẩn một cách máy móc, thiếu sự phân tích và đánh giá, dẫn đến sai sót trong thiết kế. ThS. Bùi Nam Phương trong Bài giảng Kết c u Bê tông cốt thép 1, 2 nhấn mạnh rằng, việc hiểu rõ bản chất vật lý của vấn đề là tiền đề để áp dụng tiêu chuẩn một cách chính xác và hiệu quả.
2.2. Sai sót phổ biến trong Tính toán kết cấu BTCT
Các sai sót phổ biến trong tính toán kết cấu BTCT thường bao gồm: sai sót trong việc xác định tải trọng tác dụng, bỏ qua các yếu tố ảnh hưởng (ví dụ: tải trọng gió, động đất), sử dụng sai công thức tính toán, sai sót trong việc lựa chọn vật liệu bê tông và cốt thép, sai sót trong việc kiểm tra điều kiện bền, điều kiện ổn định và điều kiện biến dạng. Ngoài ra, sinh viên cũng thường mắc sai sót trong việc bố trí cốt thép, không đảm bảo neo cốt thép đúng quy định, dẫn đến giảm khả năng chịu lực của kết cấu. Để tránh những sai sót này, sinh viên cần cẩn thận trong từng bước tính toán, kiểm tra kỹ lưỡng kết quả và tham khảo ý kiến của giảng viên hướng dẫn.
III. Phương pháp Thiết kế BTCT 2 Quy trình chuẩn 52 ký tự
Để thực hiện Đồ án BTCT 2 một cách hiệu quả, sinh viên cần tuân thủ một quy trình thiết kế chuẩn. Quy trình này thường bao gồm các bước sau: (1) Xác định yêu cầu thiết kế và thu thập số liệu đầu vào; (2) Lựa chọn giải pháp kết cấu phù hợp; (3) Xây dựng mô hình tính toán; (4) Xác định tải trọng tác dụng; (5) Phân tích nội lực; (6) Tính toán cốt thép; (7) Kiểm tra khả năng chịu lực; (8) Bố trí cốt thép và cấu tạo; (9) Lập bản vẽ và thuyết minh. Trong quá trình thiết kế, sinh viên cần thường xuyên kiểm tra và đối chiếu kết quả, đảm bảo tính chính xác và hợp lý của giải pháp thiết kế. Việc sử dụng các phần mềm thiết kế kết cấu có thể giúp giảm thiểu sai sót và tiết kiệm thời gian, nhưng không thể thay thế cho tư duy thiết kế và khả năng phân tích của kỹ sư.
3.1. Xác định Tải trọng và tác động chính xác cho công trình
Việc xác định chính xác tải trọng và tác động là bước quan trọng nhất trong quy trình thiết kế. Các loại tải trọng cần xét đến bao gồm: Tĩnh tải (trọng lượng bản thân kết cấu, vật liệu xây dựng), hoạt tải (tải trọng sử dụng, tải trọng người, tải trọng thiết bị), tải trọng gió, tải trọng động đất, tải trọng nhiệt. Sinh viên cần tuân thủ các quy định trong TCVN 2737-1995 về xác định tải trọng tiêu chuẩn, hệ số tin cậy tải trọng và tổ hợp tải trọng. Sai sót trong việc xác định tải trọng có thể dẫn đến thiết kế không an toàn hoặc quá dư thừa, gây lãng phí.
3.2. Tính toán và bố trí cốt thép theo trạng thái giới hạn
Tính toán và bố trí cốt thép là bước then chốt trong thiết kế kết cấu BTCT. Sinh viên cần nắm vững các nguyên lý cơ bản về ứng xử của kết cấu BTCT, đồng thời áp dụng các phương pháp tính toán theo trạng thái giới hạn (trạng thái giới hạn về cường độ, trạng thái giới hạn về biến dạng, trạng thái giới hạn về nứt). Việc bố trí cốt thép cần đảm bảo khả năng chịu lực, đồng thời đáp ứng các yêu cầu về cấu tạo, đảm bảo khả năng thi công và tuổi thọ của công trình. Tính toán tiết di n cột bêtông cốt thép – GS.TS Nguy n Đình Cống cung cấp các phương pháp tính toán cốt thép chi tiết cho cột chịu nén lệch tâm.
IV. Bí quyết làm Đồ án BTCT 2 đạt điểm cao 55 ký tự
Để đạt điểm cao trong Đồ án BTCT 2, sinh viên cần có sự chuẩn bị kỹ lưỡng, nắm vững kiến thức chuyên môn, tuân thủ quy trình thiết kế, cẩn thận trong từng bước tính toán và bố trí, đồng thời có khả năng trình bày rõ ràng và thuyết phục. Dưới đây là một số bí quyết: (1) Nắm vững lý thuyết và tiêu chuẩn thiết kế; (2) Lựa chọn giải pháp kết cấu hợp lý; (3) Sử dụng thành thạo phần mềm thiết kế; (4) Kiểm tra kỹ lưỡng kết quả tính toán; (5) Tham khảo ví dụ đồ án BTCT 2 chất lượng; (6) Thường xuyên trao đổi và xin ý kiến của giảng viên hướng dẫn; (7) Trình bày thuyết minh đồ án BTCT 2 và bản vẽ đồ án BTCT 2 một cách khoa học và chuyên nghiệp.
4.1. Cách sử dụng hiệu quả Phần mềm thiết kế kết cấu
Các phần mềm thiết kế kết cấu như SAP2000, ETABS, SAFE, Revit Structure, Tekla Structures là công cụ hỗ trợ đắc lực cho kỹ sư trong quá trình thiết kế. Tuy nhiên, để sử dụng hiệu quả các phần mềm này, sinh viên cần nắm vững các nguyên tắc cơ bản về mô hình hóa, phân tích và thiết kế kết cấu. Cần chú trọng đến việc kiểm tra tính chính xác của mô hình, lựa chọn phương pháp phân tích phù hợp, diễn giải kết quả một cách chính xác và kiểm tra lại bằng các phương pháp thủ công để đảm bảo tính tin cậy. Việc lạm dụng phần mềm mà không hiểu rõ bản chất có thể dẫn đến sai sót nghiêm trọng.
4.2. Kinh nghiệm trình bày Thuyết minh và bản vẽ Đồ án BTCT 2
Thuyết minh đồ án BTCT 2 cần trình bày một cách rõ ràng và logic các bước thiết kế, từ việc xác định yêu cầu, lựa chọn giải pháp, tính toán, đến việc bố trí và kiểm tra. Cần chú trọng đến việc giải thích các giả thiết, lựa chọn và kết quả tính toán. Bản vẽ đồ án BTCT 2 cần thể hiện đầy đủ các thông tin về kích thước, vật liệu, cốt thép và các chi tiết cấu tạo. Cần tuân thủ các quy định về ký hiệu, đường nét và ghi chú. Việc trình bày khoa học và chuyên nghiệp sẽ giúp đồ án của bạn được đánh giá cao.
V. Ứng dụng thực tế và xu hướng phát triển của BTCT 2 59 ký tự
Kiến thức từ Đồ án BTCT 2 có ứng dụng rộng rãi trong thực tế xây dựng, từ thiết kế nhà cao tầng, cầu đường, đến các công trình công nghiệp. Kỹ sư xây dựng cần nắm vững các nguyên lý thiết kế BTCT để đảm bảo an toàn, hiệu quả và bền vững cho công trình. Xu hướng phát triển của BTCT 2 hiện nay tập trung vào việc ứng dụng các vật liệu mới (ví dụ: bê tông cường độ cao, cốt thép sợi), các phương pháp tính toán tiên tiến (ví dụ: phân tích phi tuyến), và các công nghệ thi công hiện đại (ví dụ: BTCT ứng suất trước). Ngoài ra, việc thiết kế kháng chấn và thiết kế kết cấu chịu lửa cũng ngày càng được chú trọng.
5.1. Thiết kế kháng chấn cho công trình BTCT Nguyên tắc và giải pháp
Thiết kế kháng chấn là một lĩnh vực quan trọng trong xây dựng, đặc biệt ở các khu vực có nguy cơ động đất cao. Nguyên tắc cơ bản của thiết kế kháng chấn là đảm bảo kết cấu có khả năng chịu đựng các rung động do động đất gây ra mà không bị sập đổ hoặc hư hỏng nghiêm trọng. Các giải pháp thường được áp dụng bao gồm: tăng cường độ dẻo của kết cấu, sử dụng các hệ thống giảm chấn, cách ly chấn động, và tuân thủ các quy định trong các tiêu chuẩn thiết kế kháng chấn.
5.2. Sử dụng BTCT ứng suất trước Ưu điểm và ứng dụng
BTCT ứng suất trước là một công nghệ tiên tiến cho phép tăng cường khả năng chịu lực của kết cấu BTCT bằng cách tạo ra các ứng suất nén trước trong bê tông. Công nghệ này có nhiều ưu điểm, bao gồm: tăng khả năng chịu tải, giảm độ võng, giảm nứt, và tăng tuổi thọ công trình. BTCT ứng suất trước được ứng dụng rộng rãi trong xây dựng cầu đường, nhà cao tầng, và các công trình có nhịp lớn.
VI. Kết luận và định hướng nghiên cứu Đồ án BTCT 2 56 ký tự
Đồ án BTCT 2 là một bước quan trọng trong quá trình đào tạo kỹ sư xây dựng, giúp sinh viên nắm vững kiến thức chuyên môn và rèn luyện kỹ năng thực hành. Để đáp ứng yêu cầu ngày càng cao của ngành xây dựng, sinh viên cần không ngừng học hỏi, cập nhật kiến thức mới và làm quen với các công nghệ tiên tiến. Các hướng nghiên cứu tiềm năng trong lĩnh vực BTCT 2 bao gồm: nghiên cứu về vật liệu mới, phương pháp tính toán tiên tiến, thiết kế bền vững, và ứng dụng công nghệ thông tin trong thiết kế và thi công.
6.1. Thiết kế bền vững cho kết cấu BTCT Tiêu chí và phương pháp
Thiết kế bền vững là một xu hướng quan trọng trong xây dựng hiện nay, nhằm giảm thiểu tác động tiêu cực đến môi trường và xã hội. Các tiêu chí của thiết kế bền vững bao gồm: sử dụng vật liệu thân thiện với môi trường, tiết kiệm năng lượng, giảm phát thải khí nhà kính, tăng cường khả năng tái chế và tái sử dụng, và đảm bảo sức khỏe và tiện nghi cho người sử dụng. Các phương pháp thiết kế bền vững cho kết cấu BTCT bao gồm: lựa chọn vật liệu có hàm lượng carbon thấp, tối ưu hóa hình dạng và kích thước kết cấu, sử dụng các hệ thống năng lượng tái tạo, và thiết kế để dễ dàng tháo dỡ và tái chế.
6.2. Ứng dụng BIM Building Information Modeling trong thiết kế BTCT
BIM (Building Information Modeling) là một quy trình tạo lập và quản lý thông tin về công trình xây dựng trong suốt vòng đời của nó. BIM có nhiều ưu điểm so với phương pháp thiết kế truyền thống, bao gồm: tăng cường khả năng phối hợp giữa các bộ môn, giảm thiểu sai sót, cải thiện hiệu quả thiết kế và thi công, và quản lý thông tin công trình một cách hiệu quả. Việc ứng dụng BIM trong thiết kế BTCT giúp kỹ sư có thể tạo ra các mô hình 3D chính xác, phân tích kết cấu một cách chi tiết, và phát hiện các xung đột tiềm ẩn trước khi thi công.
