Giáo Trình Hướng Dẫn Về Tiêu Chuẩn Kỹ Thuật TCVN

Bản vẽ kỹ thuật đóng vai trò là ngôn ngữ chung trong hoạt động thiết kế và chế tạo công nghiệp. 184 trang · HUTECH.

• Người hướng dẫn: KS Lê Nguyên Ninh
• Trường học: HUTECH
• Đề tài: Giáo Trình Hướng Dẫn Về Tiêu Chuẩn Kỹ Thuật TCVN

Mục lục chi tiết

• 1. BÀI 1: BÀI MỞ ĐẦU
• 1.1. KHÁI NIỆM VỀ MÔN HỌC
• 1.2. MỘT SỐ QUY ĐỊNH TRÊN BẢN VẼ KỸ THUẬT (TCVN)
• 2. BÀI 2: CÁC CÁCH DỰNG HÌNH CƠ BẢN
• 2.1. Vẽ đường thẳng song song
• 2.2. Chia đều đoạn thẳng
• 2.3. Chia đều vòng tròn
• 3. BÀI 3: PHƯƠNG PHÁP CÁC HÌNH CHIẾU VUÔNG GÓC
• 3.1. Phép chiếu xuyÊn
• 3.2. Phép chiếu SON SOI
• 3.3. Phép chiếu vuông góc
• 4. BÀI 4: CÁC LOẠI HÌNH BIỂU DIỄN
• 4.1. Hình chiếu cơ bản
• 4.2. Hình chiếu riêng phần
• 4.3. Hình chiếu gián đoạn
• 4.4. Ký hiệu vật liệu trên mặt cắt
• 4.5. Các quy ước khi sử dụng hình cắt
• 4.6. Ký hiệu của hình cắt, mặt cắt
• 4.7. Phân loại hình cắt
• 5. BÀI 5: VẼ HÌNH CHIẾU TRỤC ĐO
• 5.1. Cách vẽ hình chiếu trục đo của hình phẳng
• 5.2. Cách thành lập hệ trục đo
• 5.3. Các loại hình chiếu trục đo thường dùng
• 6. BÀI 6: BẢN VẼ KỸ THUẬT XÂY DỰNG
• 6.1. Bản vẽ kết cấu thép
• 6.1.1. Khái niệm chung
• 6.1.2. Các loại thép dùng trong xây dựng
• 6.2. Bản vẽ kết cấu bê tông cốt thép
• 6.3. Đặc điểm của bản vẽ kết cấu bê tông cốt thép
• 6.4. Bản vẽ nhà
• 7. BÀI 7: BẢN VẼ KỸ THUẬT CƠ KHÍ
• 7.1. Vẽ quy ước các mối ghép
• 7.2. Các mối ghép bằng rein
• 7.3. Ghép bằng then, then hoa, chốt
• 7.4. Ghép bằng hàn
• 7.5. Vẽ quy ước các cấu trúc truyền động và lò xo

Tóm tắt

I. Tổng quan về giáo trình tiêu chuẩn kỹ thuật TCVN

Bản vẽ kỹ thuật đóng vai trò là ngôn ngữ chung trong hoạt động thiết kế và chế tạo công nghiệp. Mọi ý tưởng cơ khí và kiến trúc đều cần truyền tải qua bản vẽ. Vì vậy, giáo trình hướng dẫn về tiêu chuẩn kỹ thuật TCVN giữ vai trò nền tảng trong hệ thống đào tạo kỹ sư. Bộ tài liệu này tích hợp các tiêu chuẩn quốc gia như TCVN 8-1993 về đường nét và TCVN 7284:2003 về chữ viết kỹ thuật. Các quy định trên xác lập khuôn khổ thống nhất cho việc trao đổi thông tin kỹ thuật giữa các bên liên quan. Hệ thống TCVN đồng thời tương thích với tiêu chuẩn quốc tế ISO. Sự đồng nhất này giúp loại bỏ rào cản kỹ thuật trong quá trình chuyển giao công nghệ. Mỗi bản vẽ kỹ thuật khi tuân thủ TCVN đều mang giá trị pháp lý rõ ràng. Tài liệu giúp người học nắm vững quy cách trình bày khung tên, tỷ lệ bản vẽ và bố cục chiếu. Nắm vững hệ thống tiêu chuẩn kỹ thuật TCVN là bước khởi đầu bắt buộc để xây dựng tư duy kỹ thuật chuẩn mực và chuyên nghiệp.

1.1. Khái niệm và vị trí của TCVN trong kỹ thuật

Tiêu chuẩn kỹ thuật TCVN là tập hợp các văn bản quy chuẩn do cơ quan nhà nước có thẩm quyền ban hành. Các quy chuẩn này định hình phương thức biểu diễn hình học trên giấy và máy tính. Trong kỹ thuật cơ khí và xây dựng, bản vẽ đóng vai trò như hợp đồng chuyển giao sản xuất. Nếu không có tiêu chuẩn chung, sự sai lệch kích thước sẽ gây gián đoạn quy trình chế tạo. Tài liệu giáo trình đóng vai trò hướng dẫn chi tiết từng quy tắc cụ thể. Từ khổ giấy A0 đến A4, mọi kích thước khung viền đều được quy định chặt chẽ. Việc thực thi nghiêm ngặt TCVN tạo tiền đề quan trọng cho quá trình tự động hóa sản xuất hiện đại.

1.2. Mục tiêu đào tạo của giáo trình kỹ thuật TCVN

Mục tiêu trọng tâm của giáo trình là trang bị năng lực đọc và lập bản vẽ kỹ thuật chính xác. Sinh viên và kỹ thuật viên cần nắm vững quy ước biểu diễn không gian ba chiều lên mặt phẳng hai chiều. Giáo trình rèn luyện tính kỷ luật thông qua các bài tập vẽ hình học cơ bản, vẽ độ dốc và độ côn. Người học tiếp cận phương pháp dựng hình chuẩn xác theo từng bước tính toán. Việc rèn luyện này ngăn ngừa sai số trong khâu thiết kế kết cấu. Đồng thời, giáo trình trang bị khả năng tư duy không gian và phân tích mô hình vật thể phức tạp. Đây là hành trang cần thiết cho mọi chuyên gia kỹ thuật trong thời đại công nghệ số.

II. Phân tích khó khăn khi áp dụng tiêu chuẩn kỹ thuật TCVN

Quá trình áp dụng tiêu chuẩn kỹ thuật TCVN vào thực tế bản vẽ thường gặp nhiều trở ngại. Vấn đề phổ biến nhất liên quan đến việc nhầm lẫn hệ thống đường nét theo TCVN 8-1993. Nhiều người vẽ dùng sai chiều dày nét giữa nét liền đậm và nét đứt mảnh. Lỗi này làm mờ ranh giới giữa đường bao thấy và đường bao khuất của chi tiết. Sự thiếu hiểu biết về TCVN 5705:1993 cũng dẫn tới việc bố trí sai đường kích thước và con số kích thước. Ngoài ra, việc thể hiện mặt cắt và hình cắt theo TCVN 8-40:2003 đòi hỏi độ chính xác tuyệt đối. Ký hiệu vật liệu gạch mặt cắt sai quy định TCVN 7:1993 làm sai lệch bản chất cơ tính của cấu kiện. Các vật liệu như kim loại, bê tông hay gỗ đều có nét quy ước riêng biệt. Khi các quy ước này bị bỏ qua, xưởng gia công sẽ đọc sai yêu cầu kỹ thuật. Thiếu sót trong phân tích hình chiếu còn gây lãng phí vật tư nghiêm trọng và tiềm ẩn rủi ro tai nạn trong quá trình thi công xây dựng.

2.1. Lỗi phổ biến về quy chuẩn nét vẽ và kích thước

Các sai phạm về đường nét thường xảy ra tại mối nối giữa nét liền và nét đứt. Quy chuẩn quy định nét chấm gạch mảnh dùng làm đường tâm và trục đối xứng. Tuy nhiên, người vẽ thường kéo dài đường tâm vượt quá giới hạn cho phép hoặc để nét chấm biến thành nét liền. Sai sót trong ghi kích thước theo TCVN 5705:1993 cũng xuất hiện với mật độ cao. Các lỗi điển hình gồm mũi tên chỉ kích thước quá ngắn, con số kích thước bị đường gióng cắt ngang hoặc đặt ngược chiều đọc. Những khiếm khuyết này cản trở năng lực đọc bản vẽ nhanh chóng của thợ cơ khí và kỹ sư giám sát công trình.

2.2. Khó khăn khi dựng hình và biểu diễn vật thể

Dựng hình các đối tượng phức tạp như đường cong thân khai tròn, đường trái xoan hay đường vòm đòi hỏi kỹ năng toán học chính xác. Việc thay thế elip bằng hình trái xoan bốn tâm cung tròn dễ xảy ra sai lệch nếu xác định sai tâm O1, O2, O3, O4. Ngoài ra, việc xác định các mặt phẳng hình chiếu vuông góc thường gây lúng túng cho người mới học. Bố trí hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh thiếu liên kết gióng làm hỏng tính trực giao. Khâu thể hiện hình chiếu trục đo xiên đều hay vuông góc đều cũng gặp rào cản do áp dụng sai hệ số biến dạng theo các trục đo.

III. Phương pháp chuẩn hóa bản vẽ theo tiêu chuẩn kỹ thuật TCVN

Để khắc phục các sai sót, người làm kỹ thuật cần nắm vững phương pháp dựng hình chuẩn theo giáo trình. Quy trình chuẩn hóa bắt đầu bằng việc thiết lập khổ giấy và khung bản vẽ đúng quy định. Kế tiếp, người vẽ phải tuân thủ nghiêm ngặt bảng phân loại đường nét. Nét liền đậm có độ dày s từ 0.5 đến 0.7 mm, dùng cho đường bao thấy. Nét đứt mảnh có độ dày s/2, dùng cho đường bao khuất. Nét chấm gạch mảnh dành cho trục đối xứng và tâm đường tròn. Phương pháp chiếu vuông góc cần tuân thủ góc phần tư thứ nhất theo thông lệ Việt Nam. Khi vật thể có cấu tạo rỗng bên trong, phương pháp cắt và mặt cắt TCVN 8-40:2003 là giải pháp bắt buộc. Sử dụng hình cắt toàn phần, hình cắt bán phần hoặc hình cắt bậc giúp làm rõ chi tiết phức tạp. Đối với các chi tiết nghiêng, hình chiếu phụ và hình trích phóng to theo tỷ lệ chuẩn giúp tránh biến dạng hình học. Việc phối hợp chuẩn xác các phương pháp này đảm bảo tính thông suốt từ khâu thiết kế đến xưởng chế tạo.

3.1. Phương pháp chiếu vuông góc và hình cắt TCVN

Phương pháp hình chiếu vuông góc là cốt lõi của vẽ kỹ thuật xây dựng và cơ khí. Ba hình chiếu cơ bản gồm hình chiếu đứng từ trước, hình chiếu bằng từ trên và hình chiếu cạnh từ trái. Các hình biểu diễn này phải liên kết chặt chẽ qua các đường gióng ngang và gióng dọc. Khi chi tiết chứa khoang rỗng phức tạp, người lập bản vẽ áp dụng mặt cắt theo TCVN 8-40:2003. Mặt phẳng cắt tưởng tượng đi qua trục đối xứng của lỗ rỗng để bộc lộ kết cấu nội bộ. Vật liệu bị cắt qua được kẻ các đường gạch song song nghiêng 45 độ bằng nét liền mảnh, tuân thủ TCVN 7:1993.

3.2. Kỹ thuật dựng hình chiếu trục đo chuẩn xác

Hình chiếu trục đo bổ trợ khả năng quan sát trực quan không gian ba chiều của vật thể. Tùy thuộc vào hình dáng cấu kiện, người thiết kế chọn hình chiếu trục đo vuông góc đều hoặc xiên đều. Trong hệ trục đo vuông góc đều, ba trục O'X', O'Y', O'Z' tạo với nhau các góc bằng 120 độ. Hệ số co biến dạng trên cả ba trục được quy ước chuẩn là 1 để thuận tiện tính toán. Đối với các mặt tròn, hình chiếu trục đo biến thành hình elip tương ứng. Giáo trình hướng dẫn thay thế elip bằng các cung tròn bán kính nối tiếp nhằm đơn giản hóa thao tác vẽ tay. Kỹ thuật này giúp bản vẽ trực quan và sinh động hơn.

IV. Ứng dụng thực tiễn của tiêu chuẩn kỹ thuật TCVN hiện hành

Tiêu chuẩn kỹ thuật TCVN là công cụ thực thi cốt lõi trong xây dựng dân dụng, công nghiệp và cơ khí chế tạo. Trong xây dựng, bản vẽ kết cấu thép và bê tông cốt thép phải tuân thủ nghiêm ngặt hệ thống ký hiệu TCVN. Bảng thống kê cốt thép phân loại chính xác đường kính, hình dáng uốn và chiều dài thanh thép. Nhờ đó, kỹ sư dự toán khối lượng vật tư nhanh chóng và hạn chế lãng phí tại công trường. Bản vẽ nhà dân dụng với mặt bằng, mặt đứng, mặt cắt bộc lộ rõ không gian và cấu kiện chịu lực. Bên cạnh phương pháp vẽ truyền thống, TCVN là cơ sở lập trình cho các phần mềm thiết kế như AutoCAD và Revit. Thiết lập các thông số Layers, Text Style và Dimension Style theo chuẩn TCVN giúp xuất hồ sơ kỹ thuật đồng nhất. Việc này rút ngắn thời gian phê duyệt hồ sơ và thẩm định công trình. Nắm vững giáo trình hướng dẫn tiêu chuẩn kỹ thuật TCVN là điều kiện tiên quyết để tạo lập những hồ sơ thiết kế đạt tiêu chuẩn chất lượng cao.

4.1. Ứng dụng trong bản vẽ bê tông cốt thép và nhà ở

Trong lĩnh vực xây dựng, việc đọc bản vẽ kết cấu bê tông cốt thép đòi hỏi sự thấu hiểu sâu sắc các quy ước TCVN. Mỗi thanh cốt thép chịu lực hay cốt thép đai đều có số ký hiệu riêng biệt kèm thông số đường kính. Bảng thống kê cốt thép cung cấp chính xác khối lượng thép cần dùng cho dầm, sàn và cột. Đối với bản vẽ nhà dân dụng, sự liên kết giữa các mặt bằng tầng, mặt đứng chính và mặt cắt chi tiết giúp thợ thi công định vị chính xác cửa sổ, tường ngăn và cầu thang. Tuân thủ TCVN bảo đảm độ bền vững và an toàn cho toàn bộ công trình kiến trúc.

4.2. Tích hợp TCVN vào phần mềm thiết kế kỹ thuật số

Công nghệ số hóa không làm mất đi giá trị của tiêu chuẩn kỹ thuật TCVN mà ngược lại càng tăng cường tính chính xác. Trong các phần mềm như AutoCAD hay phần mềm BIM, hệ thống TCVN đóng vai trò là mẫu thiết lập cơ bản. Kỹ sư thiết lập các lớp nét vẽ tương ứng tỷ lệ bề dày theo TCVN 8-1993. Kiểu chữ kỹ thuật hoa và thường tuân theo phông chữ kỹ thuật TCVN 7284:2003. Việc tích hợp sẵn tiêu chuẩn vào hệ thống số giúp tự động hóa khâu xuất bản vẽ kỹ thuật. Hồ sơ kỹ thuật số đồng nhất giúp giảm thiểu lỗi chuyển đổi dữ liệu và nâng cao năng suất thiết kế công trình.

Nội dung chính

Phân loại tài liệu học thuật

{
  "document_type": "textbook",
  "confidence": 0.98,
  "reasoning": "Tài liệu mang tiêu đề 'Giáo Trình Hướng Dẫn Về Tiêu Chuẩn Kỹ Thuật TCVN' (nội dung thực tế là bài giảng môn Vẽ Kỹ thuật do GVC. Hoàng Thị Oanh biên soạn, lưu hành nội bộ tại Trường Đại học Công nghệ TP.HCM). Cấu trúc văn bản gồm 7 bài học phân cấp theo chương mục, có mô tả môn học theo hệ thống tín chỉ, mục tiêu học tập, phương pháp đánh giá (điểm quá trình 30%, thi tự luận 120 phút), hệ thống câu hỏi ôn tập và bài tập thực hành."
}

---

BÀI VIẾT GIỚI THIỆU VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH VẼ KỸ THUẬT

Tổng quan về giáo trình

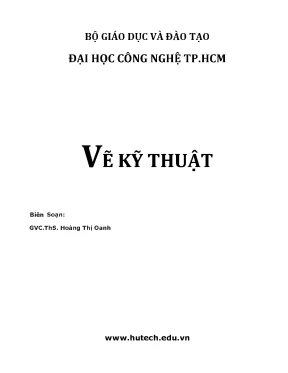

Giáo trình Vẽ Kỹ thuật (trong hồ sơ tài liệu ghi: Giáo Trình Hướng Dẫn Về Tiêu Chuẩn Kỹ Thuật TCVN) do Giảng viên chính (GVC) Hoàng Thị Oanh biên soạn, là tài liệu học tập lưu hành nội bộ của Trường Đại học Công nghệ TP.HCM (HUTECH). Môn học Vẽ kỹ thuật giữ vị trí học phần cơ sở kỹ thuật bắt buộc trong chương trình đào tạo theo hệ thống tín chỉ của nhà trường, đóng vai trò là "ngôn ngữ chung" của những người làm công tác kỹ thuật thông qua phương tiện thông tin chủ yếu là bản vẽ kỹ thuật.

Mục tiêu học tập của giáo trình nhằm trang bị cho sinh viên năng lực đọc và thiết lập các bản vẽ kỹ thuật thuộc ngành học chuyên môn; nắm vững và vận dụng các Tiêu chuẩn Nhà nước (TCVN) cùng tiêu chuẩn quốc tế ISO (International Organization for Standardization) hiện hành. Giáo trình rèn luyện tư duy không gian thông qua phương pháp các hình chiếu thẳng góc (phương pháp Monge), rèn luyện kỹ năng sử dụng dụng cụ vẽ kỹ thuật thông thường và hình thành tác phong chính xác, tỉ mỉ của người kỹ sư. Đồng thời, giáo trình xây dựng nền tảng lý thuyết và quy ước biểu diễn cần thiết để sinh viên có thể tiếp cận, vận hành các phần mềm thiết kế và vẽ trên máy vi tính (CAD) sau này.

Về cấu trúc, tài liệu được tổ chức có hệ thống gồm 7 bài học logic: từ quy chuẩn kỹ thuật cơ sở, phương pháp dựng hình phẳng, lý thuyết hình chiếu Monge, các hình biểu diễn mở rộng, hình chiếu trục đo, cho đến hai chuyên ngành ứng dụng cụ thể là bản vẽ kỹ thuật xây dựng và bản vẽ kỹ thuật cơ khí. Điểm đặc trưng của giáo trình là sự tích hợp đồng thời hai khối kiến thức chuyên ngành Xây dựng và Cơ khí trên cùng một hệ thống quy chuẩn TCVN và ISO thống nhất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 7 bài học theo tiến trình từ cơ sở quy chuẩn đến ứng dụng chuyên ngành:

• Bài 1: Bài mở đầu - Một số quy định trên bản vẽ kỹ thuật (TCVN): Trình bày quy định về các khổ giấy chính từ $A0$ đến $A4$ theo TCVN (bảng kích thước tiêu chuẩn: $A0$ là $841 \times 1189\text{ mm}$, $A4$ là $210 \times 297\text{ mm}$; lề trái $25\text{ mm}$, các lề khác $5\text{ mm}$); quy cách khung tên cho bản vẽ học tập, bản vẽ xây dựng và bản vẽ cơ khí (kể cả khung tên bản vẽ lắp theo TCVN 3821-83); tỷ lệ bản vẽ theo TCVN 3-74 (tỷ lệ nguyên hình $1:1$, tỷ lệ thu nhỏ, tỷ lệ phóng to); hệ thống đường nét theo TCVN 8-1993 với dãy chiều rộng danh nghĩa từ $0{,}13\text{ mm}$ đến $2\text{ mm}$, tỷ lệ độ rộng nét $1:2:4$ và thứ tự ưu tiên nét vẽ; quy chuẩn chữ viết và chữ số theo TCVN 7284:2003 (nét trơn thẳng đứng hoặc nghiêng $75^\circ$, bề rộng nét $s = 1/10,h$); quy tắc ghi kích thước theo TCVN 5705:1993 (đường dóng, đường kích thước, dấu kết thúc mũi tên, ký hiệu đường kính $\varnothing$, bán kính $R$, hình cầu).
• Bài 2: Các cách dựng hình cơ bản: Hướng dẫn kỹ thuật dựng hình phẳng bằng thước $T$, êke và compa; phép chia đều đoạn thẳng thành $n$ phần bằng nhau; chia đều vòng tròn thành $3, 5, 6, 12$ phần; phương pháp vẽ độ dốc ($i = \tan \alpha = CB/AB$) và độ côn; cách dựng đường elip và đường trái xoan bốn tâm; dựng các dạng đường vòm công trình (vòm thấp, vòm cao theo nhịp và chiều cao); vẽ đường gờ kiến trúc (gờ tròn, gờ cổ ngỗng, gờ đế dày, gờ lõm); dựng đường cong thân khai của đường tròn cơ sở.
• Bài 3: Phương pháp các hình chiếu vuông góc: Thiết lập cơ sở lý thuyết của ba phép chiếu: phép chiếu xuyên tâm, phép chiếu song song và phép chiếu vuông góc. Trình bày phương pháp Monge trên hệ thống ba mặt phẳng hình chiếu vuông góc từng đôi một ($P_1$: đứng, $P_2$: bằng, $P_3$: cạnh); quy tắc biểu diễn điểm $A$ ($A_1, A_2, A_3$); biểu diễn đường thẳng thường và đường thẳng đặc biệt (đường bằng, đường mặt, đường cạnh, đường chiếu đứng, đường chiếu bằng, đường chiếu cạnh); biểu diễn mặt phẳng thường và mặt phẳng đặc biệt (mặt phẳng chiếu đứng, chiếu bằng, chiếu cạnh, mặt phẳng bằng, mặt phẳng mặt, mặt phẳng cạnh); phương pháp biểu diễn các khối đa diện (lăng trụ, chóp) và các khối mặt cong bậc hai tròn xoay (trụ, nón, cầu).
• Bài 4: Các loại hình biểu diễn: Triển khai theo TCVN 5-78 về 6 hình chiếu cơ bản (hình chiếu từ trước/hình chiếu đứng, từ trên/hình chiếu bằng, từ trái, từ phải, từ dưới, từ sau); hình chiếu riêng phần; hình chiếu phụ; hình trích (khoanh bằng nét liền mảnh kèm chữ số La Mã và tỷ lệ); hình chiếu gián đoạn. Trình bày phương pháp biểu diễn hình cắt và mặt cắt theo TCVN 8-40:2003 (tương đương ISO 128-40:2001); quy chuẩn ký hiệu vật liệu trên mặt cắt theo TCVN 7:1993; các quy ước và 3 cách phân loại hình cắt.
• Bài 5: Vẽ hình chiếu trục đo: Nguyên lý thành lập hệ trục đo; hai loại hình chiếu trục đo thông dụng là hình chiếu trục đo vuông góc đều và hình chiếu trục đo xiên đều; kỹ thuật dựng hình chiếu trục đo của hình phẳng, của vật thể hoàn chỉnh và phương pháp cắt trên hình chiếu trục đo.
• Bài 6: Bản vẽ kỹ thuật xây dựng: Gồm ba phân hệ nội dung: Bản vẽ kết cấu thép (khái niệm và các loại thép hình); Bản vẽ kết cấu bê tông cốt thép (đặc điểm biểu diễn, bản vẽ cốt thép điển hình, cách lập bảng thống kê và phân loại cốt thép); Bản vẽ nhà (khái niệm chung, các hình biểu diễn của ngôi nhà gồm mặt bằng, mặt đứng, mặt cắt, cùng trình tự đọc và vẽ bản vẽ nhà).
• Bài 7: Bản vẽ kỹ thuật cơ khí: Hướng dẫn vẽ quy ước các mối ghép ren (thông số ren, ký hiệu ren, mối ghép ren), then, then hoa, chốt, mối ghép hàn; vẽ quy ước các cơ cấu truyền động cơ khí (bánh răng, lò xo); nội dung và trình tự đọc bản vẽ chi tiết; nội dung, quy ước biểu diễn và quy trình đọc bản vẽ lắp cụm cơ khí.

Logic phát triển nội dung tuân thủ trật tự chặt chẽ: từ chuẩn hóa quy tắc đồ họa phẳng (Bài 1, Bài 2) chuyển tiếp sang lý thuyết mô hình hóa không gian ba chiều bằng hình học chiếu (Bài 3), sau đó phát triển các kỹ thuật biểu diễn kết cấu bên trong và biểu diễn trực quan (Bài 4, Bài 5), cuối cùng là ứng dụng chuyên ngành hoàn chỉnh vào bản vẽ công trình xây dựng (Bài 6) và chi tiết máy cơ khí (Bài 7).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống kiến thức nền tảng dựa trên ba trụ cột:

1. Hệ tiên đề hình học chiếu Monge: Khung lý thuyết sử dụng phép chiếu vuông góc đưa không gian 3 chiều lên hệ thống 3 mặt phẳng hình chiếu ($P_1, P_2, P_3$), bảo toàn mối liên hệ không gian hình học.
2. Nguyên lý phản chuyển và tính trực quan: Yêu cầu bản vẽ kỹ thuật phải cho phép tái tạo lại chính xác hình dạng và kích thước của đối tượng trong không gian (tính phản chuyển), đồng thời tạo cảm nhận thị giác rõ ràng cho người đọc (tính trực quan).
3. Hệ quy chuẩn kỹ thuật tiêu chuẩn hóa: Hệ thống văn bản quy chuẩn do Nhà nước ban hành (thông qua Tổng cục Tiêu chuẩn, Đo lường và Chất lượng) và các tiêu chuẩn ISO tương ứng.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo dụng cụ vẽ (thước T, êke, compa, thước cong); phân chia khổ giấy, kẻ khung tên theo TCVN 3821-83; kiểm soát độ dày và nét vẽ theo tỷ lệ $1:2:4$; ghi kích thước đúng quy chuẩn TCVN 5705:1993.
• Kỹ năng phân tích (Analytical skills): Phân tích hình học các yếu tố suy biến của điểm, đường thẳng và mặt phẳng trong không gian; bóc tách cấu tạo các mối ghép cơ khí, cơ cấu truyền động bánh răng, kết cấu thép và mạng lưới cốt thép trong cấu kiện bê tông.
• Kỹ năng thực hành nghề nghiệp (Practical competencies): Khả năng độc lập đọc hiểu và thiết lập hồ sơ bản vẽ kiến trúc nhà đơn giản, bản vẽ kết cấu bê tông cốt thép kèm bảng thống kê vật liệu, bản vẽ chi tiết gia công cơ khí và bản vẽ lắp hoàn chỉnh.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương châm coi trọng phần thực hành nhằm từng bước rèn luyện kỹ năng đọc và thành lập bản vẽ kỹ thuật của sinh viên. Phương pháp sư phạm của tài liệu thể hiện qua các điểm:

• Cấu trúc bài giảng phân tầng: Mỗi bài học được biên soạn ngắn gọn, có hệ thống mục tiêu, tóm tắt lý thuyết, giải thích các bước vẽ mẫu và quy ước đồ họa cụ thể.
• Hệ thống câu hỏi và bài tập củng cố: Kết thúc mỗi bài học đều có phần câu hỏi ôn tập lý thuyết và bài tập thực hành. Các câu hỏi lý thuyết tập trung vào việc làm rõ bản chất quy chuẩn, ví dụ: phân tích lý do sử dụng tỷ lệ ưu tiên (Bài 1), lợi ích của việc tiêu chuẩn hóa đường nét, cơ sở dựng hình elip và ưu điểm của độ dốc/độ côn (Bài 2), tính chất đặc trưng của đường thẳng và mặt phẳng đặc biệt (Bài 3), cách nhận biết phương pháp bố trí hình biểu diễn (Bài 4). Hệ thống bài tập yêu cầu sinh viên thực hành dựng hình phẳng, vẽ 3 hình chiếu vuông góc, vẽ hình cắt và hoàn thiện các bản vẽ chuyên ngành.
• Phương pháp đánh giá học phần: Môn học được đánh giá qua hai thành phần:
  • Điểm quá trình (trọng số 30%): Hình thức và nội dung do giảng viên trực tiếp quyết định, căn cứ vào quy chế đào tạo tín chỉ và kết quả thực hiện các bài tập vẽ trong quá trình học.
  • Điểm thi kết thúc học phần (trọng số 70%): Tổ chức theo hình thức thi tự luận với thời gian làm bài 120 phút. Đề thi bao quát toàn bộ khối lượng lý thuyết và các dạng bài tập thực hành đã học trong chương trình.
• Hướng dẫn tự học đối với sinh viên: Tài liệu đưa ra quy trình tiếp nhận môn học theo 4 bước: (1) Đọc trước mục tiêu và phần tóm tắt bài học; (2) Đọc chi tiết nội dung lý thuyết và các hình vẽ minh họa; (3) Trả lời toàn bộ câu hỏi ôn tập cuối bài; (4) Hoàn thành đầy đủ các bài tập dựng hình và thiết lập bản vẽ.

Điểm nổi bật và cập nhật

• Vận dụng đồng bộ hệ thống Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO): Giáo trình đối chiếu và áp dụng các tiêu chuẩn kỹ thuật hiện hành tại thời điểm biên soạn, bao gồm:
  • TCVN 3-74: Tỷ lệ trên bản vẽ kỹ thuật.
  • TCVN 5-78: Các loại hình biểu diễn và cách bố trí 6 hình chiếu cơ bản.
  • TCVN 7:1993: Ký hiệu vật liệu trên mặt cắt.
  • TCVN 8-1993: Các loại đường nét và chiều rộng nét vẽ.
  • TCVN 3821-83: Khung tên cho bản vẽ lắp cơ khí.
  • TCVN 5705:1993: Quy định cách ghi kích thước trên bản vẽ kỹ thuật.
  • TCVN 7284:2003: Chữ viết và chữ số trên bản vẽ kỹ thuật.
  • TCVN 8-40:2003: Đồng bộ với tiêu chuẩn quốc tế ISO 128-40:2001 về quy ước hình cắt và mặt cắt.
• Cầu nối giữa phương pháp truyền thống và công nghệ số: Giáo trình khẳng định sự phát triển của công nghệ tin học, phần mềm CAD và máy vẽ giúp giảm nhẹ công việc thiết kế; tuy nhiên, để sử dụng các công cụ tin học hiệu quả, người thiết kế bắt buộc phải nắm vững các hiểu biết và kỹ năng biểu diễn nền tảng từ môn học Vẽ kỹ thuật.
• Tính liên ngành và bám sát thực tiễn sản xuất: Nội dung không dừng lại ở hình học họa hình thuần túy mà mở rộng sang hai phân ngành kỹ thuật ứng dụng lớn: Bài 6 cung cấp quy cách bản vẽ kết cấu thép, kết cấu bê tông cốt thép (kèm bảng thống kê cốt thép) và bản vẽ nhà; Bài 7 hướng dẫn cụ thể quy ước biểu diễn ren, các mối ghép then/chốt/hàn, bánh răng, lò xo, bản vẽ chi tiết và bản vẽ lắp.

Đối tượng sử dụng giáo trình

• Sinh viên các ngành kỹ thuật: Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên năm thứ nhất hoặc năm thứ hai các ngành Xây dựng, Cơ khí, Kỹ thuật Công trình thuộc Trường Đại học Công nghệ TP.HCM (HUTECH), đồng thời có thể dùng làm tài liệu học tập cho sinh viên khối kỹ thuật ở các trường đại học khác đào tạo theo hệ thống tín chỉ.
• Kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức hình học phẳng và hình học không gian trong chương trình toán học phổ thông, kết hợp với khả năng thao tác các dụng cụ đo vẽ cơ bản.
• Giảng viên giảng dạy: Dùng làm bài giảng chuẩn để phân bổ nội dung giảng dạy lý thuyết, tổ chức các buổi học thực hành vẽ và thiết lập ngân hàng câu hỏi đề thi tự luận 120 phút.
• Cán bộ kỹ thuật và người tự học: Tài liệu cung cấp bảng tra cứu kích thước khổ giấy, khung tên, tỷ lệ, độ rộng đường nét, ký hiệu mối ghép và các quy chuẩn trình bày bản vẽ kỹ thuật theo tiêu chuẩn TCVN/ISO.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên khối ngành kỹ thuật công nghệ tại Trường Đại học Công nghệ TP.HCM (HUTECH), bao gồm các ngành kỹ thuật cơ khí, kỹ thuật xây dựng và kiến trúc, cũng như sinh viên các trường kỹ thuật cần học phần Vẽ kỹ thuật cơ sở.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức toán học phổ thông, đặc biệt là hình học không gian (quan hệ song song, vuông góc, giao tuyến, phép chiếu) và kỹ năng thao tác cơ bản với thước kẻ, êke và compa.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tích hợp đồng thời hai mảng kiến thức chuyên ngành chuyên sâu là Bản vẽ xây dựng (Bài 6) và Bản vẽ cơ khí (Bài 7) trong cùng một tài liệu, đồng thời hệ thống hóa toàn bộ nội dung dựa trên các văn bản quy chuẩn TCVN và ISO cụ thể (như TCVN 8-40:2003 / ISO 128-40:2001, TCVN 7284:2003, TCVN 5705:1993).

4. Làm sao để tự học hiệu quả?

Người học cần tuân thủ quy trình 4 bước được giáo trình khuyến nghị: đọc mục tiêu và tóm tắt bài học, nghiên cứu nội dung lý thuyết, trả lời các câu hỏi ôn tập cuối bài và thực hiện đầy đủ các bài tập vẽ thực hành để rèn luyện kỹ năng đồ họa.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu bổ trợ bao gồm hệ thống tiêu chuẩn quốc gia TCVN và ISO liên quan đến bản vẽ kỹ thuật, bài tập vẽ trên giấy khổ $A3$, $A4$, các phần mềm đồ họa kỹ thuật máy tính (CAD) và kênh tiếp nhận phản hồi học thuật thông qua e-mail của ban biên tập: [e-mail].

Kết luận

Giáo trình Vẽ Kỹ thuật của GVC. Hoàng Thị Oanh cung cấp một hệ thống kiến thức toàn diện từ quy chuẩn kỹ thuật đồ họa, cơ sở dựng hình học phẳng, phương pháp hình chiếu vuông góc Monge đến các hình biểu diễn chuyên ngành xây dựng và cơ khí.

Lộ trình học tập đề xuất cho người học là hoàn thành tuần tự từ Bài 1 đến Bài 5 nhằm làm chủ các quy tắc tiêu chuẩn TCVN/ISO và phương pháp hình chiếu không gian, sau đó vận dụng chuyên sâu vào Bài 6 (Bản vẽ xây dựng) hoặc Bài 7 (Bản vẽ cơ khí) tùy theo định hướng chuyên ngành đào tạo. Mọi ý kiến đóng góp xây dựng và hoàn thiện tài liệu học tập được ban biên tập tiếp nhận qua địa chỉ e-mail: [e-mail].

Trích đoạn nội dung tài liệu

MỞ ĐẦU ta 1.5 Cách viết con số kích thước -_ Các con số kích thước phải đặt song song với đường kích thước, va ở phía trên đường kích thước một chút. -_ Không cho bất kỳ đường nào cắt hoặc tách đôi giá trị kích thước. -_ Các giá trị kích thước phải có hướng ghi theo hướng đọc bản vẽ theo hình sau: 20 20 oe \y [i X Hình 1.6 Các kích thước đặc biệt -_ Đường kính: Ø Ký hiệu Ø phải đặt trước con số kích thước. Khi một đường kính có thể minh họa bởi một đầu mũi tên thì đường kích thước phải vượt qua tâm.

Cho phép ghi kích thước tiết diện vật thể tròn xoay trên hình chiếu song song với trục tròn xoay (Hình 1.9 HN BÀI 1: BÀI HỞ ĐẦU -_ Bán kính R Có ký hiệu R trước giá trị bán kính. Khi ghi các kích thước bán kính, chỉ được dùng một đầu mũi tên, đầu mũi tên đặt vào giao điểm của đường kích thước với cung.10 Hình cầu Hình 1.11 Được ghi kích thước theo đường kính hoặc bán kính và có chữ Cầu trước giá trị kích thước 1.7 Các yếu tố lập lại và cách đêu nhau Các yếu tố có cùng giá trị kích thước có thể ghi kích thước bằng cách chỉ rõ số lượng nhân "*x” với giá trị kích thước.12 6 x 610 BÀI 1: BÀI HỞ ĐẦU rn CAU HOI ON TAP Câu 1: Tại sao trên bản vẽ nên dùng các tỉ lệ ưu tiên? Có nên thiết lập bản vẽ với một tỉ lệ bất kỳ không? Câu 2: Việc tiêu chuẩn hoá các kích thước đường nét (chiều rộng nét, các khoảng cách) có ích lợi gì không? Câu 3: Trên cùng một dòng chữ, chiều cao các ký tự có bằng nhau không? Câu 4: Chiều cao con số kích thước trên bản vẽ là bao nhiêu? Câu 5: Chiều dài của mỗi tên kích thước? Câu 6: Chiều dài của đầu mũi tên kích thước phụ thuộc vào chiều dài của kích thước được ghi nghĩa là kích thước dài thì đầu mỗi tên dài và kích thước ngắn thì đầu mũi tên ngắn. Đúng hay sai? Câu 7: Kích thước của một bộ phận hình học trên một vật thể gồm những thành phần nào? Eva BAI 2: CAC CACH DUNG HiNH CO BAN BÀI 2: CÁC CÁCH DỰNG HÌNH CƠ BẢN Trên bản vẽ kỹ thuật, muốn vẽ bất kỳ hình nào bằng thước và compa, người ta cũng phải biết cách tiến hành theo một trình tự dựng hình hợp lý. Chương này trình bày một số hiểu biết về dựng hình hình học phẳng cần thiết cho bản vẽ kỹ thuật.1 Vẽ đường thẳng song song Trượt thước T dọc ván vẽ sao cho đầu thước luôn áp vào cạnh ván ta vẽ được các đường song song nằm ngang.

Hiện nay trên ván vẽ A3 thường dùng là thước thẳng và dây. Trượt âke dọc thước T để vẽ các đường song song thẳng đứng.2 Chia đều đoạn thẳng Bằng compa và thước thang ta dé dàng chia đôi một đoạn thẳng bằng cách dựng đường trung trực của đoạn thẳng và do đó dễ dàng chia thành 4, 8. phần bằng nhau. BÀI 2: CÁC CÁCH DỰNG HÌNH CƠ BẢN re Bài toán: Chía đoạn AB thành n phần bằng nhau.2 -_ Qua A vẽ đường Ax bất kỳ -_ Trên Ax đặt n đoạn bằng nhau, ta có các điểm 1,2.,n Nối n với B, từ 1,2.

vẽ song song với nB ta được các điểm chia.3 Chia đêu vòng tròn 2.1 Chia thành 3, 6, 12 phân bằng nhau theo bán kính R của đường tròn Chia vòng tròn (O, R) làm 3 (6, 12) phần bằng nhau e Dựng đường kính AB « Dựng (B, R) «Ổ M,N=(B,R)X(O,R) > A, M,N là các điểm chia | 16 | BAI 2: CAC CACH DUNG HiNH CO BAN 2.2 Chia vòng tròn thành 5 phần bắng nhau - Chia bán kính vòng tròn thành hai phan bằng nhau, được M -_ Lấy M làm tâm, quay cung tròn R=MA được N - AN chính là độ dài của cạnh ngũ giác đều. Lấy A làm tâm quay cung tròn có R=AN cắt vòng tròn cần chia tại 2 điểm C, D. - Từ C đặt liên tiếp các đọan có độ dài R=AN, ta chia được đường tròn thành 5 phần bằng nhau.2 VE DO DOC VA DO CON — C L B - Goiila d6 déc ctia đường thẳng AC đối với đường thẳng AB: « i=tga=CB/AB - Ký hiệu: > hoặc < tùy vào chiều dốc -_ Ký hiệu và giá trị độ dốc được đặt trên đường chú dẫn có đường dẫn đến mặt dốc.5 BÀI 2: CÁC CÁCH DỰNG HÌNH CƠ BẢN Ví dụ: Để vẽ đường thẳng có độ dốc 1:10 so với phương ngang: -_ Từ A dựng đường nằm ngang, trên đường này lấy 10 đơn vị dài > B - Tu B dung đường vuông góc, trên đường này lấy 1 đơn vị dài > C -_ Nối AC được đường có độ dốc 1:10 so với phương ngang. Vẽ ellipse khi biết cặp trục AB và CD - Quay hai vong tron (O, OA) va (O, OC) - Chia cap vong tron thanh nhiéu phan bang nhau: 12 phan - N6i cdc điểm chia: Vẽ các đường kính cắt hai vòng tròn tại 1, 1' và 2, 2' -_ Các tam giác vuông có cạnh huyền 11” và 22' với các cạnh góc vuông song song với cặp trục có đỉnh góc vuông là các điểm thuộc ellipse 2.

Vẽ hình trái xoan: trong trường hợp không đòi hỏi vẽ chính xác đường elip, ta có thể thay thế elip bằng đường trái xoan. Đường trái xoan là đường cong khép kín được tạo bởi 4 cung tròn nối tiếp có dạng gần giống đường elip. Cách vẽ đường trái xoan theo hai trục dài AB và trục ngắn CD như sau: -_ Vẽ cung tròn tâm O, ban kính OA, cung tròn này cắt trục ngắn CD tại E ta BAI 2: CAC CACH DUNG HiNH CO BAN - Vé&cung tron tâm C, bán kính CE, cung tròn này cắt đường thẳng AC tại F -_ Vẽ đường trung trực của đoạn AF, đường này cắt trục dài tại O1 và trục ngắn CD tại O3. Hai điểm O1 và O3 là hai tâm của cung tròn tạo nên hình trái xoan.

-_ Lấy các điểm đối xứng với O1 và O3 qua O ta được các điểm O2 và O4, đó là tâm của hai cung tròn còn lại của đường trái xoan.4 DUONG VOM Đường vòm được sử dụng trong các ngành công trình để tạo các mái che, cửa,. Có nhiều loại đường vòm, mỗi đường vòm được cấu tạo khác nhau nhưng đều có thông số chung là bề rộng l của vòm và được gọi là nhịp.1 Vòm thấp Vẽ vòm thấp khi biết nhịp AB = l của vòm.7 -_ Chia nhịp I làm bốn phần bằng nhau bới các điểm O và vẽ ba vòng tròn (Oi, r), (Oz¿, r), (Oz, r) trong đó r = % |. BÀI 2: CÁC CÁCH DỰNG HÌNH CƠ BẢN CH - Vé&cung tron néi tiép với hai vòng tròn tâm O: và O¿, gọi là cung khóa. Tâm I của cung khóa được xác định bởi O:N và trục đối xứng.2 Vòm cao Cách vẽ vòm cao nhịp AB = I và chiều cao h: (Hình 2.8 -_ Vẽ chữ nhật ADCO có cạnh dài AD = h, cạnh ngắn DC = AB/2.

-_ Vẽ phân giác của góc DAC và DCA, giao hai phân giác là K. -_ Từ K vẽ vuông góc với đường chéo AC, cắt OC tại 1 và cắt AB tại 2. -_ Vẽ nửa cung khóa (1, 1C) từ K đến C. -_ Vẽ cung tròn (2, 2K) từ K đến A.

-_ Vẽ cung CB đối xứng với cung CA. PH BAI 2: CAC CACH DUNG HiNH CO BAN 2.5 DUONG GỜ KIẾN TRÚC Trong các công trình xây dựng nhất là các công trình mỹ thuật, người ta tạo ra các đường gờ theo mép tường, bệ tường, chân cột, đầu cột. để tăng tính thẩm mỹ của công trình. Hình sau giới thiệu một số đường gờ: gờ tròn (a, b), gờ cổ ngỗng (c, d), gờ đế dày (e, f) và gờ lốm (g, h).6 DUONG CONG THAN KHAI CUA DUONG TRON: Là quỹ tích của một điểm nằm trên một đường thẳng khi đường thẳng này lăn không trượt trên một đường tròn cố định.

Đường tròn cố định là đường tròn cơ sở, khi vẽ đường cong thân khai thường cho biết bán kính đường tròn cơ sở. BÀI 2: CÁC CÁCH DỰNG HÌNH CƠ BẢN Pe -_ Chia đều đường tròn cơ sở thành nhiều phần bằng nhau, ví dụ chia thành 12 phần bằng nhau tại các điểm chia 1,2. Cách vẽ như sau: -_ Từ các điểm chia đó kẻ tiếp tuyến với đường tròn cơ sở và lấy trên tiếp tuyến của điểm 12 một đoạn bằng chu vi đường tròn cơ sở -_ Chia đều đoạn thẳng đó thành 12 phần bằng nhau (bằng số phần chia trên vòng tròn cơ sở) với các điển chia 1”,2”.12" -_ Lần lượt đặt trên tiếp tuyến tại các điểm 1,2,3.lần đoạn 2nR/ 12 ta được các điểm M1,M2.M12 thuộc đường thân khai. -_ Dùng thước cong nối các điểm M1,M2.M12 ta được đường than khai cần vẽ.

Mẹ M- CAU HOI VA BAI TAP Câu 1: Có thể dùng êke để chia vòng tròn thành 6 phần bằng nhau? Câu 2: Ưu điểm khi sử dụng độ dốc, độ côn trong kỹ thuật? Câu 3: Giải thích cơ sở cach Vé ellipse? ra BÀI 3: PHƯƠNG PHÁP CÁC HÌNH CHIẾU VUÔNG GÓC BÀI 3: PHƯƠNG PHÁP CÁC HÌNH CHIẾU VUÔNG GÓC 3.1 Phép chiếu xuyên tâm Trong không gian, xác định một mặt phẳng Prva một điểm S không thuộc 2 và một điểm A bất kỳ trong không gian.1 Muốn chiếu một điểm bất kỳ A thuộc không gian từ S lên 2 người ta: -_ Vẽ đường thẳng đi qua hai điểm S va A. -_ Xác định giao điểm A' giữa SA và 2% BÀI 3: PHƯƠNG PHÁP CÁC HÌNH CHIẾU VUÔNG GÓC | 23 | Cac tén goi: 2: Mặt phẳng hình chiếu S : Tam chiếu SA: Tia chiéu A' : là hình chiếu xuyên tâm của điểm A từ tâm chiếu S lên mặt phẳng hình chiếu P 3.2 Phép chiếu song song Trong không gian, xác định một mặt phẳng và một hướng s không song song với mặt phẳng 2 Muốn chiếu một điểm bất kỳ A thuộc không gian theo hướng s lên 2 người ta: - Vẽ đường thẳng song song với s và đi qua điểm A. -_ Xác định giao điểm A' giữa As và 2 Các tên gọi: P. Mặt phẳng hình chiếu Hình 3.2 s: Hướng chiếu As: Tia chiếu A': là hình chiếu song song của điểm A theo hướng chiếu s lên mặt phẳng hình chiếu 2 Trong một phép chiếu song song, mọi tia chiếu đầu song song nhau và song song với hướng chiếu.

Như vậy, phép chiếu song song chính là một trường hợp đặc biệt của phép chiếu xuyên tâm mà tâm chiếu là một điểm ở xa vô tận. za BÀI 3: PHƯƠNG PHÁP CÁC HÌNH CHIẾU VUÔNG GÓC 3.
