Tổng quan về giáo trình

Giáo trình Hệ thống nhiên liệu Động cơ Diesel và Các hệ thống phụ là tài liệu học tập chuyên ngành thuộc chương trình đào tạo kỹ sư và cử nhân ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực ở cấp độ đại học và cao đẳng kỹ thuật. Môn học này giữ vị trí trọng tâm trong khối kiến thức chuyên ngành, kết nối các kiến thức lý thuyết về nhiệt động lực học và nguyên lý động cơ đốt trong với kỹ năng thực hành bảo dưỡng, sửa chữa cơ khí chính xác.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Về kiến thức: Sinh viên trình bày được cấu tạo và nguyên lý làm việc của động cơ diesel bốn thì; phân tích các điểm khác biệt bản chất giữa động cơ diesel và động cơ xăng; phân loại và giải thích được nguyên lý hoạt động của các hệ thống nhiên liệu diesel (bơm cá nhân PF, bơm thẳng hàng PE, bơm phân phối VE, bơm kim liên hợp GM, hệ thống Cummins PT); nắm vững kết cấu và nguyên lý của kim phun, bơm cao áp và hệ thống xông máy.
  • Về kỹ năng: Xác định chính xác các cụm chi tiết và đường dẫn trên hệ thống nhiên liệu thực tế; thực hiện thuần thục quy trình tháo lắp, đo kiểm, phục hồi và cân chỉnh kim phun, bơm cao áp theo tiêu chuẩn kỹ thuật; thực hiện đúng phương pháp xả gió và chẩn đoán hư hỏng trên động cơ.
  • Về thái độ: Rèn luyện tác phong tỉ mỉ, độ chính xác cơ khí và tuân thủ nghiêm ngặt quy trình an toàn lao động trong xưởng thực hành ô tô.

Giáo trình được thiết kế theo cấu trúc tích hợp: mỗi chương bắt đầu bằng hệ thống lý thuyết cấu tạo - nguyên lý làm việc, tiếp nối bằng quy trình thao tác kỹ thuật có hướng dẫn từng bước (step-by-step), và kết thúc bằng một Phiếu hướng dẫn thực hành (Worksheet) tiêu chuẩn. Điểm đặc sắc của tài liệu là việc cung cấp hệ thống thông số định lượng chính xác (áp suất phun, khe hở mòn, kích thước đệm căn, lực siết) kết hợp với các chỉ dẫn an toàn kỹ thuật trực tiếp trên thiết bị đo kiểm và động cơ thực tế.

Nội dung kiến thức cốt lõi

                    ┌────────────────────────────────────────────────────────┐
                    │     ĐỘNG CƠ DIESEL & CÁC HỆ THỐNG NHIÊN LIỆU PHỤ       │
                    └──────────────────────────┬─────────────────────────────┘
                                               │
             ┌─────────────────────────────────┼─────────────────────────────────┐
             │                                 │                                 │
┌────────────┴───────────┐        ┌────────────┴───────────┐        ┌────────────┴───────────┐
│   NGUYÊN LÝ & PHỤ TRỢ  │        │   KIM PHUN NHIÊN LIỆU  │        │   BƠM CAO ÁP PF & PE   │
├────────────────────────┤        ├────────────────────────┤        ├────────────────────────┤
│• Chu trình 4 thì       │        │• Kim phun kín / hở     │        │• Bơm đơn PF (Yanmar,   │
│• So sánh Diesel & Xăng │        │• Đót kim: chốt / phẳng │        │  Kubota, D6...)        │
│• Sơ đồ PF, PE, VE      │        │• Quy trình kiểm thử    │        │• Bơm tập trung PE      │
│• HT xông buồng đốt/khí │        │  6 bước trên bàn cân   │        │• Định lượng rãnh vát   │
│• Phương pháp xả gió    │        │• Chẩn đoán bỏ lửa      │        │• Cân góc phun sớm      │
└────────────────────────┘        └────────────────────────┘        └────────────────────────┘

Các chương/chủ đề chính

Cấu trúc giáo trình phân chia thành các chương chuyên đề bám sát hệ thống cung cấp nhiên liệu diesel cơ khí:

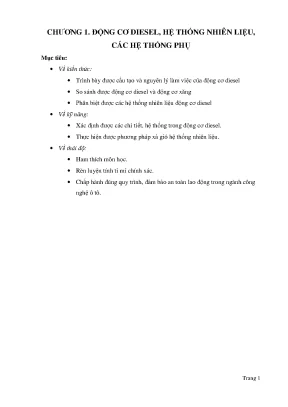

  • Chương 1: Động cơ Diesel, Hệ thống nhiên liệu, Các hệ thống phụ: Trình bày tổng quan lịch sử phát minh của Rudolf Diesel (1892) và đóng góp của Robert Bosch đối với hệ thống bơm - kim phun. Phân tích nguyên lý chu trình công tác bốn thì của động cơ diesel (hút không khí sạch, nén thanh khí đạt áp suất $25 - 35\text{ kg/cm}^2$, nhiệt độ $500 - 600^\circ\text{C}$ với tỉ số nén từ $17/1$ đến $24/1$, phun dầu tự bốc cháy sinh công và xả). So sánh chi tiết thông số làm việc với động cơ xăng (Bảng 1.1). Giới thiệu sơ đồ nguyên lý ba hệ thống nhiên liệu cơ bản: bơm cá nhân PF, bơm thẳng hàng PE và bơm phân phối VE. Trình bày kết cấu hệ thống xông máy buồng đốt (sử dụng dây điện trở Crôm-Niken đường kính $1.5 - 2\text{ mm}$, nhiệt độ $800 - 1000^\circ\text{C}$, ren M14–M22, chia thành loại 1 điện cực mắc song song trên xe Toyota và loại 2 điện cực mắc nối tiếp có điện trở kiểm soát $1.7\text{ V}$ và điện trở bổ sung $3.5\text{ V}$) cùng hệ thống xông nóng khí nạp (điện trở xoắn hoặc buồng đốt mồi lửa áp suất phun $900\text{ PSI}$, khe hở bugi $0.114\text{ inch}$ trên động cơ Continental LD 465, DS 465, CUMMINS, KAMAZ). Quy trình xả gió hệ thống nhiên liệu ở nhánh áp suất thấp và nhánh áp suất cao.
  • Chương 2: Kim phun: Phân loại kim phun kín và kim phun hở, các dạng đót kim (không chốt, chốt dài, chốt hình côn). Cấu tạo chi tiết gồm thân kim, ty đẩy, lò xo, đai ốc chỉnh, đót kim và van kim (mặt côn nâng và mặt côn đóng kín lỗ tia, độ nâng van kim $0.3 - 1.1\text{ mm}$). Quy trình 6 bước kiểm tra kim phun trên bàn thử thủy lực:
    1. Xả gió;
    2. Kiểm tra áp suất phun (tiêu chuẩn $120 - 150\text{ kg/cm}^2$ cho loại đót kín lỗ kín, $180 - 240\text{ kg/cm}^2$ cho loại đót kín lỗ hở; hiệu chỉnh bằng vít hoặc 42 cấp đệm dày $0.9 - 1.950\text{ mm}$, bước $0.025\text{ mm}$ tương đương $3.5\text{ kg/cm}^2$);
    3. Kiểm tra nhiễu trước khi phun (giữ dưới áp suất chuẩn $10 - 20\text{ kg/cm}^2$ trong 10 giây);
    4. Kiểm tra độ kín mặt côn (áp suất giảm không quá $14\text{ kg/cm}^2$ trong 35 giây);
    5. Kiểm tra nhiễu sau khi phun;
    6. Kiểm tra dạng tia và góc phun sương. Phương pháp xác định kim phun hỏng trên động cơ bằng cách nới rắc-co ống cao áp khi nổ cầm chừng, ứng dụng phương pháp cô lập nhóm kim đối với động cơ 8 xy-lanh (thứ tự nổ 1-5-4-8-6-3-7-2).
  • Chương 3: Bơm cao áp PF: Cấu tạo và hoạt động của bơm cao áp cá nhân dùng cho động cơ nhỏ 1–2 xy-lanh (Yanmar, Kubota). Phân tích cấu tạo vỏ bơm, cụm piston - xy-lanh, van thoát cao áp (loại hình trụ và loại 2 viên bi), cơ cấu thanh răng - vòng răng. Nguyên lý định lượng nhiên liệu qua rãnh vát xéo trên piston (loại vạt xéo phía trên thay đổi điểm khởi phun; loại vạt xéo phía dưới thay đổi điểm dứt phun; rãnh đứng trùng lỗ dầu hồi là vị trí cúp dầu). Giải mã ký hiệu vỏ bơm (ví dụ: APF 1 A 70 A 2123S 56). Quy trình tháo lắp, kiểm tra dấu lắp ráp cơ khí giữa thanh răng, ống xoay và đuôi piston. Phương pháp cân bơm cao áp vào động cơ theo dấu cửa sổ thân bơm hoặc thêm bớt đệm mặt bích (thêm đệm làm trễ thời điểm phun, bớt đệm làm sớm thời điểm phun, ví dụ cân góc phun sớm $23^\circ$ trên động cơ 1 xy-lanh D6). Quy trình đo kiểm áp lực nén của bơm PF (yêu cầu đạt tối thiểu $250\text{ kg/cm}^2$, độ sụt áp duy trì không quá $20\text{ kg/cm}^2$ trong 10 giây).
  • Chương 4: Bơm cao áp PE: Tổng quan cấu tạo hệ thống bơm cao áp tập trung (ghép nhiều tổ bơm trên một thân chung), nguyên lý phân phối và quy trình tháo lắp, cân chỉnh góc phun sớm trên động cơ diesel nhiều xy-lanh.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập nền tảng lý thuyết kỹ thuật vững chắc qua các nội dung:

  • Nhiệt động học và chu trình công tác: Cơ chế tự bốc cháy của nhiên liệu phun sương trong môi trường không khí bị nén ở nhiệt độ và áp suất cao, không cần hệ thống đánh lửa cưỡng bức.
  • Động lực học chất lỏng và thủy lực cao áp: Cơ chế tạo áp suất cao bằng chuyển động tịnh tiến của piston bơm, hiện tượng triệt hồi sóng áp suất của van cao áp để ngăn ngừa hiện tượng nhỏ giọt ở đầu kim phun, và tổn thất lưu lượng qua khe hở bôi trơn ($< 0.002\text{ mm}$).
  • Nguyên lý điều khiển cơ khí chính xác: Cơ cấu biến đổi chuyển động tịnh tiến của thanh răng thành chuyển động quay của piston để thay đổi hành trình hữu hiệu và lưu lượng cấp nhiên liệu.

Kỹ năng phát triển

Thông qua các bài tập và quy trình thao tác, người học được rèn luyện các nhóm kỹ năng:

  • Kỹ năng kỹ thuật cơ khí (Technical skills): Thao tác tháo lắp đúng trình tự các chi tiết chính xác cao của hệ thống nhiên liệu; sử dụng dụng cụ chuyên dụng (cảo bệ van cao áp, kẹp ê-tô hàm mềm, bộ căn đệm); súc rửa và bảo quản chi tiết bằng dầu diesel sạch.
  • Kỹ năng phân tích và đo kiểm (Analytical skills): Đọc và phân tích thông số kỹ thuật ghi trên vỏ bơm (APF); xác định tình trạng hoạt động của kim phun và bơm cao áp thông qua áp kế; phân tích nguyên nhân tụt áp, rò rỉ hoặc nghẹt tia phun.
  • Kỹ năng xử lý thực tế (Practical competencies): Thực hiện quy trình xả gió hệ thống nhiên liệu áp suất thấp và cao; cân chỉnh góc phun sớm bằng phương pháp ngưng trào nhiên liệu; chẩn đoán và cô lập xy-lanh bị bỏ lửa trên động cơ đang hoạt động.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm kết hợp chặt chẽ giữa thuyết giảng lý thuyết cấu tạo và huấn luyện thực hành kỹ năng xưởng. Quy trình học tập được tổ chức theo cấu trúc khép kín:

flowchart LR
    A["Nghiên cứu nguyên lý & sơ đồ"] --> B["Thao tác mẫu quy trình tháo lắp/đo kiểm"]
    B --> C["Thực hành nhóm theo Worksheet"]
    C --> D["Đánh giá định lượng & nghiệm thu"]
  1. Tiếp thu lý thuyết: Phân tích nguyên lý làm việc qua các hình vẽ giải phẫu cấu tạo chi tiết (Hình 1.4 đến 1.16, Hình 2.2 đến 2.14, Hình 3.2 đến 3.11).
  2. Mô phỏng thao tác mẫu: Giảng viên thị phạm quy trình tháo lắp, căn chỉnh dấu ăn khớp và kiểm thử trên thiết bị chuyên dụng.
  3. Thực hành nhóm: Sinh viên chia thành từng nhóm/tổ thực hiện trực tiếp trên mô hình cắt bổ, bàn thử kim phun và động cơ thực tế (động cơ 1 xy-lanh D6, động cơ 8 xy-lanh, v.v.).
  4. Ghi nhận số liệu vào Phiếu hướng dẫn thực hành: Điền đầy đủ kết quả đo kiểm, tình trạng chi tiết, đưa ra đề xuất sửa chữa hoặc thay thế.

Hệ thống bài tập tình huống kỹ thuật được cài đặt xuyên suốt:

  • Case study 1: Chẩn đoán động cơ nhiều xy-lanh nổ không êm bằng phương pháp nới rắc-co ống cao áp theo thứ tự nổ (áp dụng phân nhóm ngắt kim đồng thời trên động cơ 8 xy-lanh có thứ tự nổ 1-5-4-8-6-3-7-2).
  • Case study 2: Xử lý sự cố khởi động lạnh trên động cơ sử dụng hệ thống xông máy buồng đốt và hệ thống xông khí nạp dùng mồi lửa (động cơ REO-LDS465-1, CUMMINS).
  • Quy tắc an toàn đặc biệt: Hướng dẫn phân biệt phương pháp xả gió cơ khí truyền thống với hệ thống Common Rail (yêu cầu bắt buộc dùng máy chẩn đoán điện tử, cấm nới đai ốc cao áp).

Phương pháp đánh giá dựa trên năng lực thực hiện: chấm điểm trực tiếp trên sản phẩm sau khi tháo ráp, độ chính xác của các thông số hiệu chỉnh (áp suất mở kim, độ kín khít, góc phun sớm $23^\circ$), và mức độ chấp hành an toàn lao động trong xưởng cơ khí ô tô.

Điểm nổi bật và cập nhật

Nội dung giáo trình tập hợp đầy đủ các dữ kiện kỹ thuật chuyên sâu và các tiêu chuẩn kiểm định của ngành công nghệ ô tô:

Hạng mục kỹ thuật Thông số / Quy chuẩn trong giáo trình Dữ liệu so sánh / Ứng dụng thực tế
Áp suất nén động cơ $25 - 35\text{ kg/cm}^2$, nhiệt độ $500 - 600^\circ\text{C}$ So với động cơ xăng: $10 - 15\text{ kg/cm}^2$, nhiệt độ $300 - 400^\circ\text{C}$
Hệ thống xông buồng đốt Dây Crôm-Niken, $800 - 1000^\circ\text{C}$, ren M14–M22 Bugi 1 cực (Toyota, song song 6/12V); Bugi 2 cực (nối tiếp 1.7V)
Hệ thống xông khí nạp mồi lửa Áp suất phun $900\text{ PSI}$, khe hở chấu $0.114\text{ inch}$ Ứng dụng trên động cơ Continental LD 465, DS 465, CUMMINS, KAMAZ
Áp suất mở kim phun Đót kín lỗ kín: $120 - 150\text{ kg/cm}^2$
Đót kín lỗ hở: $180 - 240\text{ kg/cm}^2$		 Bộ đệm căn 42 kích thước ($0.9 - 1.950\text{ mm}$, bước $0.025\text{ mm} \approx 3.5\text{ kg/cm}^2$)
Độ mòn giới hạn kim phun Khe hở mòn van kim và đế $> 0.002\text{ mm}$ Bắt buộc thay thế đồng bộ cả bộ kim và đế
Áp suất thử bơm cao áp PF Đạt tối thiểu $250\text{ kg/cm}^2$ khi thử áp Độ tụt áp cho phép $\le 20\text{ kg/cm}^2$ trong 10 giây

Tài liệu thể hiện rõ tính cập nhật thông qua việc đối chiếu giữa hệ thống nhiên liệu cơ khí truyền thống (bơm PF, PE, VE) với các lưu ý kỹ thuật hiện đại của hệ thống phun dầu điện tử Common Rail, đồng thời hướng dẫn phương pháp khởi động ứng cấp (sử dụng bình mồi ga, cấm mồi xăng để tránh hiện tượng kích nổ gãy xéc-măng, bể piston).

Đối tượng sử dụng giáo trình

Giáo trình phục vụ trực tiếp cho các nhóm đối tượng:

  • Sinh viên đại học và cao đẳng: Sinh viên năm thứ 2 hoặc năm thứ 3 chuyên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, Máy nông nghiệp hoặc Động cơ tàu thủy.
  • Học viên sau đại học và kỹ sư thực hành: Tài liệu tra cứu thông số phục vụ nghiên cứu cải tiến hệ thống cấp nhiên liệu và tính toán cân nghiệm chu trình nhiệt động học.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy lý thuyết chuyên môn và khung tiêu chuẩn để xây dựng bài giảng thực hành xưởng, phiếu kiểm tra kỹ năng tay nghề.
  • Kỹ thuật viên xưởng dịch vụ: Tài liệu quy chuẩn dùng để tra cứu quy trình tháo lắp, bảng mã định danh bơm cao áp (APF), và các bước hiệu chỉnh trên bàn cân bơm - kim phun.

Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:

  1. Vẽ kỹ thuật cơ khí và Dung sai lắp ghép;
  2. Nhiệt động lực học kỹ thuật và Nguyên lý động cơ đốt trong;
  3. Cơ khí đại cương và an toàn lao động trong xưởng thực hành.

Câu hỏi thường gặp

┌────────────────────────────────────────────────────────────────────────┐
│                        CÁC CÂU HỎI THƯỜNG GẶP                          │
├────────────────────────────────────────────────────────────────────────┤
│ 1. Giáo trình này phù hợp với đối tượng nào?                          │
│ 2. Cần trang bị những kiến thức nền tảng nào trước khi học?           │
│ 3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết? │
│ 4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?       │
│ 5. Có những tài liệu bổ trợ nào đi kèm theo giáo trình?                │
└────────────────────────────────────────────────────────────────────────┘

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho sinh viên, học viên kỹ thuật ngành Công nghệ Ô tô, giảng viên thực hành và kỹ thuật viên bảo dưỡng sửa chữa động cơ diesel muốn nâng cao kỹ năng đo kiểm, phục hồi hệ thống nhiên liệu cơ khí.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững nguyên lý hoạt động của động cơ đốt trong, kiến thức về nhiệt động lực học, đọc hiểu bản vẽ chi tiết cơ khí và kỹ thuật đo lường cơ bản (sử dụng panme, đồng hồ so, đồng hồ đo áp suất thủy lực).

3. Điểm khác biệt với giáo trình khác?

Khác với các tài liệu thuần túy lý thuyết, giáo trình này lượng hóa toàn bộ các bước kiểm tra (bằng các chỉ số áp suất cụ thể, thời gian duy trì, kích thước đệm căn) và tích hợp sẵn hệ thống Phiếu hướng dẫn thực hành (Worksheet) chuẩn hóa phục vụ trực tiếp cho công tác kiểm tra, ghi nhận dữ liệu tại xưởng.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc hiểu nguyên lý cấu tạo từ các hình vẽ mặt cắt, đối chiếu với các dấu lắp ráp thực tế trên chi tiết (dấu trên thanh răng, ống xoay, đuôi piston), tuân thủ đúng bảng trình tự các bước tháo lắp và kiểm tra định lượng trên bàn thử kim phun trước khi thao tác trên động cơ hoàn chỉnh.

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm với mỗi chương là các phiếu thực hành chuyên biệt (Phiếu thực hành hệ thống nhiên liệu tổng quát, Phiếu thực hành kim phun, Phiếu thực hành bơm cao áp PF) chứa các bảng mẫu ghi nhận thông số đo kiểm và sơ đồ hệ thống xông máy, mạch dầu chi tiết.

Kết luận

Giáo trình Hệ thống nhiên liệu Động cơ Diesel và Các hệ thống phụ cung cấp hệ thống kiến thức hoàn chỉnh từ lịch sử phát triển, nguyên lý nhiệt động lực học đến cấu tạo chi tiết và phương pháp sửa chữa các cụm chi tiết cơ khí chính xác trong hệ thống nhiên liệu diesel.

Lộ trình học tập đề xuất:

  1. Nắm vững chu trình làm việc 4 thì và so sánh các đặc tính làm việc giữa động cơ diesel và động cơ xăng;
  2. Thành thạo quy trình kiểm thử 6 bước và phục hồi kim phun trên bàn cân thử;
  3. Thực hành tháo lắp, kiểm tra dấu cơ khí và cân chỉnh thời điểm phun sớm trên bơm cao áp PF/PE;
  4. Thực hiện hoàn chỉnh quy trình chẩn đoán, xả gió và vận hành thử nghiệm trên động cơ thực tế.

Tài liệu khuyến nghị người học kết hợp tham khảo các sổ tay hướng dẫn sửa chữa (Service Manual) của các hãng động cơ (Yanmar, Kubota, Toyota, Cummins) và các tiêu chuẩn kiểm định thiết bị phun nhiên liệu để củng cố kỹ năng nghề nghiệp chuyên sâu.
