BÁO CÁO THƯ MỤC VÀ ĐỀ CƯƠNG HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN XỬ LÝ SỰ CỐ THIẾT BỊ CƠ ĐIỆN

Tổng quan về giáo trình (250-300 từ)

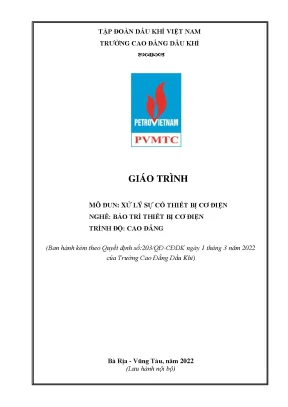

Giáo trình mô đun Xử lý sự cố thiết bị cơ điện (Mã mô đun: ELEM53167) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Bảo trì thiết bị cơ điện ở trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 203/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm Nguyễn Lê Cương (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh biên soạn vào tháng 6 năm 2022 dưới hình thức lưu hành nội bộ.

Về vị trí đào tạo, mô đun ELEM53167 có thời lượng định mức 60 giờ (tương đương 03 tín chỉ), bao gồm 28 giờ lý thuyết, 29 giờ thực hành/thảo luận và 03 giờ kiểm tra đánh giá. Mô đun mang tính chất tích hợp liên môn, đóng vai trò bản lề trong khối kiến thức chuyên môn ngành (Nhóm II.2) nhằm chuyển tiếp người học từ các môn học cơ sở sang giai đoạn thực tập sản xuất và làm khóa luận tốt nghiệp.

Mục tiêu học tập (Learning Outcomes) của giáo trình xác định rõ 3 tiêu chí:

  1. Về kiến thức: Xác định và phân loại được các dạng sự cố cơ học và điện từ điển hình xảy ra trong hệ thống thiết bị cơ điện.
  2. Về kỹ năng: Chẩn đoán chính xác nguyên nhân phát sinh hư hỏng và thực hiện thuần thục các quy trình kỹ thuật để sửa chữa, khắc phục sự cố, gia công quấn dây stator.
  3. Về năng lực tự chủ và trách nhiệm: Rèn luyện tính tỉ mỉ, cẩn thận, chính xác kỹ thuật, tuân thủ nghiêm ngặt các quy định về an toàn điện và vệ sinh công nghiệp.

Cấu trúc giáo trình được xây dựng theo chu trình chuẩn đoán - xử lý sự cố thực tế với 3 bài học chuyên đề, kết hợp trực tiếp giữa nguyên lý cấu tạo máy điện với phương pháp tháo lắp, kiểm tra và bảo dưỡng cơ điện tại xưởng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ chi tiết thành 3 bài học chuyên môn với cấu trúc phân bổ thời gian và logic nâng cao:

  • Bài 1: Hư hỏng phần cơ (15 giờ: 7 giờ Lý thuyết, 7 giờ Thực hành, 1 giờ Kiểm tra LT): Tập trung hướng dẫn phương pháp kiểm tra, phát hiện và xử lý hai sự cố cơ học thường gặp nhất ở động cơ điện: hiện tượng khô dầu ổ đỡ và hiện tượng cọ quẹt (sát cốt) giữa Rotor và Stator. Nội dung bao gồm kỹ thuật tra dầu cục bộ (5 đến 10 giọt), quy trình súc rửa dầu mỡ cũ bằng dầu hỏa, kỹ thuật tháo lắp nắp máy bằng dụng cụ cơ khí chuyên dụng, phương pháp gia nhiệt bạc đạn trong dầu khoáng ở nhiệt độ 70–80°C trước khi ép vào trục, và bảng tra cứu phân loại 10 chủng loại bạc đạn công nghiệp.

  • Bài 2: Hư hỏng phần điện (15 giờ: 7 giờ Lý thuyết, 7 giờ Thực hành, 1 giờ Kiểm tra LT): Trang bị phương pháp chẩn đoán tách biệt giữa sự cố mạch điều khiển tốc độ và sự cố đứt cuộn dây stator/hỏng tụ điện; kỹ thuật đo điện trở cách điện bằng đồng hồ Mêgômet; nền tảng lý thuyết kết cấu dây quấn xoay chiều; và quy trình kỹ thuật 9 bước về tháo lắp, lấy số liệu Card quấn dây, cắt gập vật liệu cách điện rãnh Polyester MYLAR 0.25 mm, tính toán khuôn bối dây, thao tác hạ dây vào rãnh bằng thanh Bakelit/tre, và kỹ thuật đấu dây đầu cực (pha U-X, V-Y, W-Z) bằng cáp NYAF 0.75 mm².

  • Bài 3: Các lỗi hỏng, cháy động cơ khi vận hành do người sử dụng (30 giờ: 14 giờ Lý thuyết, 15 giờ Thực hành, 1 giờ Kiểm tra TH): Phân tích cơ chế và dấu hiệu nhận biết 4 dạng hư hỏng vận hành: động cơ cháy do vận hành quá tải kéo dài; sự cố cháy cuộn dây do mất pha nguồn điện 3 pha; hư hỏng do động cơ làm việc trong môi trường nhiệt độ quá cao vượt ngưỡng giải nhiệt; và các lỗi kỹ thuật phát sinh trong quá trình sản xuất chế tạo hoặc thao tác quấn lại dây quấn motor không đúng thông số thiết kế.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống kiến thức nền tảng mang tính chuẩn hóa:

  • Cơ học máy điện: Nguyên lý khe hở không khí giữa Rotor và Stator; cơ chế mài mòn bạc lót và ổ bi; quy chuẩn kỹ thuật của 10 dòng bạc đạn công nghiệp (bạc đạn cầu 1 hàng bi 6000, 6200, 6300; bạc đạn ốc bích 1 dãy 7000, 7200 ghép đôi BD/DT/DF; bạc đạn ốc bích 2 dãy 5205, 5305; bạc đạn nhào tròn 1200, 2200; bạc đạn chà bi cầu 51105; bạc đạn đũa NU, NJ, NUP, NN; bạc đạn nhào cà na; bạc đạn cone 30207; gối đỡ UCP, UCF, UCFL).
  • Lý thuyết dây quấn xoay chiều: Công thức tính bước cực từ $\tau = \frac{Z_1}{2p}$; tỷ số bước bối dây $\beta = \frac{Y}{\tau}$ (bước đủ $\beta=1$, bước ngắn $\beta<1$, bước dài $\beta>1$); công thức xác định góc độ điện giữa hai rãnh liên tiếp $\alpha = \frac{360^\circ \cdot p}{Z_1}$; phân biệt sơ đồ đấu cực thật (đầu nối đầu, cuối nối cuối) và đấu cực giả (cuối nối đầu).
  • Đo lường và tiêu chuẩn an toàn điện: Đo thông mạch bằng thang đo điện trở $x100$; tiêu chuẩn điện trở cách điện Stator với lõi thép bằng Mêgômet (ngưỡng đạt yêu cầu kỹ thuật: $\ge 2.5,\text{M}\Omega$; ngưỡng không đạt yêu cầu: $< 0.4,\text{M}\Omega$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo dụng cụ nguội nghề điện (vam tháo cánh quạt, kìm phanh, máy bắn vít, búa nhựa, kéo cắt dập); thao tác luộc bạc đạn trong dầu 70–80°C; quấn bối dây trên máy đếm vòng; lót giấy cách điện rãnh; hàn thiếc mối nối và bọc gen cách điện chịu nhiệt.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguyên nhân mất đồng tâm trục, nhận diện dạng phân bố nhiệt và cháy cuộn dây do mất pha so với cháy do quá tải; đọc hiểu và chuyển đổi sơ đồ trải dây quấn 1 mặt phẳng và 3 mặt phẳng.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Hoàn thiện card quấn dây thông số động cơ; thực hiện độc lập quy trình bảo dưỡng cơ khí định kỳ cho động cơ 1 pha và 3 pha; bảo đảm an toàn điện và bảo hộ lao động.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm của giáo trình được thiết kế theo mô hình đào tạo tích hợp, lấy phương pháp giảng dạy 4 bước (Four-step method) làm phương thức chủ đạo trong các giờ học thực hành xưởng:

  1. Bước 1 (Chuẩn bị): Giảng viên nêu vấn đề, phân tích sơ đồ nguyên lý mạch điện hoặc cấu tạo cơ khí và quán triệt an toàn lao động.
  2. Bước 2 (Trình diễn): Giảng viên thị phạm trực tiếp các thao tác kỹ thuật mẫu (như cách cạy nắp chắn mỡ, kỹ thuật hạ bối dây vào rãnh bằng que Bakelit, kỹ thuật đấu cực pha).
  3. Bước 3 (Thực hành có hướng dẫn): Người học thao tác trực tiếp trên thiết bị dưới sự giám sát, chỉnh sửa sai sót thao tác từ giáo viên.
  4. Bước 4 (Thực hành độc lập): Sinh viên thực hiện trọn vẹn quy trình bảo dưỡng hoặc sửa chữa theo phiếu bài tập tình huống cá nhân hoặc nhóm.

Hệ thống bài tập thực hành trong giáo trình được biên soạn thành các quy trình chuẩn (SOP), tiêu biểu như:

  • Bài tập 1: Quy trình 3 bước thực hành bảo dưỡng phần cơ động cơ điện 1 pha (Xác định nguyên nhân $\rightarrow$ Làm sạch bên ngoài $\rightarrow$ Bảo dưỡng bi đỡ trục rotor).
  • Bài tập 2: Quy trình thực hành bảo dưỡng phần cơ động cơ điện 3 pha (sử dụng tuýp khẩu, kìm phanh tháo hãm quạt, vam tháo quạt gió, cạy nắp chắn mỡ, làm sạch và tra mỡ ép chặt).

Phương pháp kiểm tra đánh giá được quy định cụ thể theo các cấu phần:

  • Kiểm tra thường xuyên: 01 bài kiểm tra vấn đáp hoặc viết thời lượng $\le 30$ phút.
  • Kiểm tra định kỳ: 03 bài kiểm tra chính thức:
    • Bài 1 (Lý thuyết - Nội dung Bài 1): Thời gian 45–60 phút.
    • Bài 2 (Lý thuyết - Nội dung Bài 2): Thời gian 45–60 phút.
    • Bài 3 (Thực hành - Nội dung Bài 3): Thời gian 60–120 phút.
  • Thi kết thúc mô đun: Đánh giá tổng hợp gồm 2 phần: Lý thuyết (trắc nghiệm 45–60 phút) và Thực hành (thao tác trực tiếp 60–120 phút).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình ELEM53167 của Trường Cao đẳng Dầu khí thể hiện các thông số kỹ thuật thực chứng và cập nhật sát thực tế bảo trì công nghiệp:

  • Thông số kỹ thuật định lượng chi tiết: Tài liệu cung cấp các chỉ số kỹ thuật chính xác phục vụ thao tác xưởng thay vì các mô tả chung chung, ví dụ:
    • Nhiệt độ gia nhiệt lắp bạc đạn vào trục: $70\text{--}80^\circ\text{C}$ trong dầu khoáng tinh khiết.
    • Lượng dầu bôi trơn bổ sung cho mỗi ổ đỡ: $5\text{--}10$ giọt.
    • Quy cách vật liệu lót rãnh Stator: Giấy Polyester MYLAR độ dày chuẩn $0.25,\text{mm}$, chiều dài giấy cắt dài hơn chiều dài rãnh $6,\text{mm}$ (mỗi đầu lồi ra $3,\text{mm}$).
    • Quy cách cáp nối đầu cực Stator ra hộp đấu dây: Dây mềm ruột đồng nhiều sợi NYAF tiết diện $0.75,\text{mm}^2$, chiều dài lồng ống gen bảo vệ phủ mối hàn tối thiểu $20,\text{mm}$.
    • Tiêu chuẩn cách điện: Điện trở cách điện cuộn dây - lõi thép đạt chuẩn khi $\ge 2.5,\text{M}\Omega$ và mức báo động khi $< 0.4,\text{M}\Omega$.
  • Hệ thống phân loại bạc đạn hoàn chỉnh: Tổng hợp 10 nhóm bạc đạn và gối đỡ cơ khí thường dùng trong thiết bị máy điện và công nghiệp phụ trợ dầu khí (từ dòng chịu tải hướng kính như bạc đạn cầu đến dòng chịu tải dọc trục lớn như bạc đạn chà, bạc đạn côn).
  • Hệ thống tài liệu tham khảo chính quy: Giáo trình được xây dựng dựa trên sự kế thừa các tài liệu kỹ thuật nền tảng của các tác giả đầu ngành tại Việt Nam và tài liệu kinh điển dịch từ NXB Mir (Maxcơva).

Đối tượng sử dụng giáo trình (200-250 từ)

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật nghề:

  • Sinh viên chuyên ngành: Sinh viên trình độ Cao đẳng nghề Bảo trì thiết bị cơ điện. Người học tiếp cận mô đun này ở giai đoạn học phần chuyên môn nghề (nhóm mô đun II.2).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở nghề bao gồm:
    • Vẽ kỹ thuật 1 (MACM512003 - 2 tín chỉ)
    • Khí cụ điện (ELEI53117 - 3 tín chỉ)
    • Đo lường điện (ELEI53115 - 3 tín chỉ)
    • An toàn điện (ELET5201 - 2 tín chỉ)
    • Điện kỹ thuật cơ bản (ELEO53012 - 3 tín chỉ)
    • Gia công nguội cơ bản (MECM513104 - 3 tín chỉ)
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu đóng vai trò là khung chương trình chuẩn để xây dựng kế hoạch bài giảng, giáo án tích hợp, phiếu hướng dẫn thực hành và ngân hàng đề thi kiểm tra tay nghề.
  • Tài liệu tham khảo chuyên môn: Kỹ thuật viên bảo dưỡng cơ điện tại các nhà xưởng, trạm phân phối điện hoặc công nhân tự ôn tập, tra cứu phương pháp kiểm tra thông mạch, quấn lại động cơ và thay thế ổ bi máy điện.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề Bảo trì thiết bị cơ điện, đồng thời là tài liệu tham khảo kỹ thuật cho thợ sửa chữa, kỹ thuật viên vận hành hệ thống cơ điện công nghiệp.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần tích lũy các kiến thức và kỹ năng từ các môn cơ sở: Đo lường điện (sử dụng đồng hồ VOM, Mêgômet), An toàn điện, Khí cụ điện, Điện kỹ thuật và Gia công nguội cơ bản (thao tác tháo lắp cơ khí).

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết máy điện là gì?

Tài liệu tập trung vào năng lực xử lý sự cố thực tế theo quy trình công nghệ xưởng: từ chẩn đoán tiếng ồn bạc đạn, hiện tượng sát cốt, kỹ thuật quấn Stator từng bước, đến phân loại lỗi cháy động cơ theo nguyên nhân vận hành (mất pha, quá nhiệt, quá tải).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc trước các bước thao tác kỹ thuật trước buổi học, nắm vững các công thức sơ đồ trải dây ($\tau, \beta, \alpha$), ghi chép đầy đủ thông số vào Card quấn dây mẫu và thực hiện nghiêm ngặt quy trình an toàn lao động khi thực hành tại xưởng.

5. Có những trang thiết bị và học liệu bổ trợ nào đi kèm mô đun?

Mô đun yêu cầu xưởng thực hành trang bị nguồn 3 pha, động cơ 1 pha, động cơ 3 pha, máy biến áp, dụng cụ tháo lắp (vam, kìm phanh, tuýp khẩu, búa nhựa), máy đếm vòng quấn dây, vật liệu cách điện Polyester MYLAR $0.25,\text{mm}$, dây đồng tráng men, dây NYAF $0.75,\text{mm}^2$ và các bản vẽ sơ đồ bố trí lắp đặt.

Kết luận (150 từ)

Giáo trình mô đun Xử lý sự cố thiết bị cơ điện (ELEM53167) của Trường Cao đẳng Dầu khí là tài liệu đào tạo tích hợp hoàn chỉnh, kết nối giữa nguyên lý máy điện và kỹ năng thực hành xưởng. Nội dung tài liệu cung cấp quy trình chẩn đoán, sửa chữa phần cơ, phục hồi dây quấn Stator và phòng ngừa sự cố vận hành động cơ điện công nghiệp.

Theo khung chương trình đào tạo nghề Bảo trì thiết bị cơ điện (tổng khối lượng 80 tín chỉ / 1905 giờ), mô đun ELEM53167 tạo tiền đề trực tiếp để sinh viên tiếp thu các mô đun chuyên sâu tiếp theo, bao gồm:

  • Bảo trì máy điện (ELEM5415 - 4 tín chỉ)
  • Bảo trì mạch điện (ELEM6314 - 3 tín chỉ)
  • Bảo trì hệ thống truyền động điện (ELEM5313 - 3 tín chỉ)
  • Thực tập sản xuất (ELEM54154 - 4 tín chỉ)
  • Khóa luận tốt nghiệp (ELEM63121 - 3 tín chỉ).

Tài liệu tham khảo chuyên ngành được giáo trình viện dẫn:

  1. Nguyễn Công Hiền, Nguyễn Mạnh Hoạch (2000), Hệ thống cung cấp điện của xí nghiệp công nghiệp đô thị và nhà cao tầng, NXB Khoa học và Kỹ thuật.
  2. Ngô Hồng Quang, Vũ Văn Tầm (2000), Thiết kế cấp điện, NXB Khoa học và Kỹ thuật.
  3. Sách tra cứu về cung cấp điện xí nghiệp công nghiệp (Tập 1 và Tập 2) (1981), NXB Mir Maxcơva - NXB Khoa học và Kỹ thuật Hà Nội.
  4. Đặng Ngọc Dinh, Nguyễn Công Hiền, Nguyễn Đình Hào (1987), Cung cấp điện trong các lĩnh vực kinh tế quốc dân, NXB Đại học và Trung học chuyên nghiệp.
