Giáo Trình Đồ Họa Ứng Dụng: Cấu Trúc Đào Tạo, Nội Dung Học Thuật Và Ứng Dụng Kỹ Thuật

Tổng quan về giáo trình (250-300 từ)

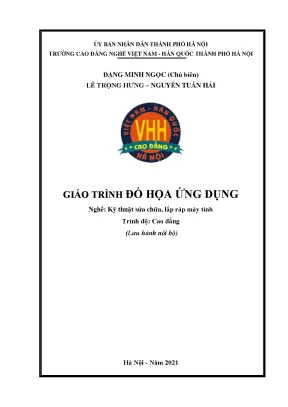

Giáo trình Đồ họa ứng dụng được biên soạn bởi tập thể tác giả thuộc Khoa Công nghệ thông tin, Trường Cao đẳng nghề Việt Nam – Hàn Quốc thành phố Hà Nội, do Đặng Minh Ngọc làm chủ biên cùng các đồng tác giả Lê Trọng Hưng và Nguyễn Tuấn Hải (xuất bản nội bộ năm 2021, dung lượng 183 trang). Giáo trình phục vụ trực tiếp cho mô đun chuyên môn nghề tự chọn mang mã số MĐ 28, thuộc chương trình đào tạo trình độ Cao đẳng nghề Kỹ thuật sửa chữa, lắp ráp máy tính. Về vị trí đào tạo, mô đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần nền tảng gồm Tin học và Tin học văn phòng.

+-------------------------------------------------------------------------+
| Mã mô đun: MĐ 28 | Tổng thời lượng: 90 giờ                              |
| Lý thuyết: 30 giờ | Thực hành/Thảo luận: 57 giờ | Kiểm tra: 3 giờ       |
+-------------------------------------------------------------------------+

Mục tiêu đào tạo (Learning Outcomes) của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Trang bị cơ sở lý thuyết về kỹ thuật đồ họa máy tính, nguyên lý đồ họa Vector, Raster và phương pháp sử dụng phần mềm chuyên dụng để vẽ, thiết kế mạch điện tử, cấu tạo thiết bị phần cứng điện tử máy tính.
  • Kỹ năng: Xây dựng, thiết kế hoàn chỉnh các bản vẽ kỹ thuật, sơ đồ khối phần cứng và sơ đồ hệ thống mạng máy tính.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp thao tác tỉ mỉ, chuẩn xác và khả năng trực quan hóa vấn đề kỹ thuật qua hình ảnh.

Giáo trình tiếp cận theo cấu trúc 4 bài học tích hợp, kết hợp giữa đồ họa mỹ thuật thương mại (CorelDRAW 12, công cụ Raster) và đồ họa sơ đồ kỹ thuật (Microsoft Office Visio), đáp ứng yêu cầu biểu diễn hệ thống phần cứng và mạng máy tính.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học chính với logic phát triển từ cơ sở lý thuyết đến kỹ năng ứng dụng chuyên sâu:

[Bài 1: Cơ sở lý thuyết & Tiêu chuẩn đồ họa] (13 giờ)
[Bài 2: Kỹ thuật đồ họa Vector - CorelDRAW] (25 giờ)
[Bài 3: Đồ họa Raster & Xử lý hình ảnh] (26 giờ)
[Bài 4: Thiết kế bản vẽ kỹ thuật - MS Visio] (26 giờ)
  1. Bài 1: Những vấn đề căn bản (13 giờ: 4 LT, 9 TH): Trình bày khái niệm Computer Graphics theo chuẩn ISO; phân tích bản chất hai nhánh đồ họa (Vector và Raster); định nghĩa mô hình Đồ họa Vector = Geometrical Model + Rendering; giới thiệu các chuẩn đồ họa công nghiệp như GKS (ISO Doc #8805:1988), CGI, CGM, VRML, PHIGS (ANSI X3), OpenGL (Silicon Graphics, 1993) và DirectX/Direct3D (Microsoft, 1997).
  2. Bài 2: Căn bản về đồ họa Vector (25 giờ: 8 LT, 16 TH, 1 KT): Cung cấp quy trình vận hành CorelDRAW 12; cấu trúc giao diện (Toolbox, Property Bar, Docker, Rulers, Grid, Guidelines); kỹ thuật vẽ hình cơ bản (Rectangle, Ellipse, Polygon, Perfect Shape với glyph node); các phép biến đổi (Transform, Scale, Mirror); bộ lệnh xử lý không gian (Weld, Trim, Intersect, Knife, Eraser); quản lý đối tượng theo lớp (Layer, Object Manager); kỹ thuật xử lý văn bản Artistic Text và Paragraph Text (Fit Text to Path, Link Frame, Wrap Text); các hiệu ứng Blend, Contour, Envelope và kỹ thuật in ấn vector.
  3. Bài 3: Căn bản về đồ họa Raster (26 giờ: 8 LT, 17 TH, 1 KT): Nguyên lý cấu trúc điểm ảnh (Pixel); kỹ thuật sử dụng công cụ tạo vùng chọn và chỉnh sửa mảng raster; cấu trúc lớp (Layers) và kênh (Channels); các không gian màu hiển thị và in ấn; phương pháp chuyển đổi dữ liệu hình ảnh sang các ứng dụng khác.
  4. Bài 4: Phần mềm thiết kế bản vẽ kỹ thuật (26 giờ: 10 LT, 15 TH, 1 KT): Vận hành phần mềm Microsoft Office Visio; kỹ thuật sử dụng stencil và template chuyên ngành; quy trình thiết kế bản vẽ kỹ thuật, sơ đồ mạch điện tử, cấu tạo linh kiện phần cứng máy tính và sơ đồ cấu trúc hệ thống mạng.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết đồ họa: Phân loại đồ họa Vector dựa trên các mô hình toán học hình học (điểm, đoạn thẳng, đường cong Bezier) không phụ thuộc độ phân giải tập tin, đối lập với cấu trúc ma trận điểm ảnh rời rạc phụ thuộc độ phân giải của đồ họa Raster.
  • Hệ thống màu sắc và tiêu chuẩn: Nguyên lý biểu diễn màu qua các hệ màu RGB, CMYK, HSV; quy chuẩn giao tiếp thiết bị ngoại vi CGI, lưu trữ siêu tệp CGM và chuẩn lập trình tương tác thời gian thực PHIGS, OpenGL.
  • Mô hình hóa hình học và đại số Boole: Nguyên lý phân rã đối tượng phức tạp thành các khối hình học cơ sở thông qua các phép toán Boole trên hình học phẳng (Weld - hợp, Trim - hiệu, Intersect - giao).
+-------------------+---------------------------------------------------+
| Tiêu chuẩn        | Tổ chức ban hành & Phạm vi ứng dụng               |
+-------------------+---------------------------------------------------+
| GKS / GKS-3D      | ISO Doc #8805:1988, ANSI X3 - Hàm đồ họa 2D/3D    |
| PHIGS             | ANSI X3 - Mô hình thời gian thực & hướng đối tượng|
| OpenGL            | Silicon Graphics (1993) - Thư viện đồ họa chuẩn   |
| DirectX / Direct3D| Microsoft (1997) - Xử lý đồ họa đa phương tiện    |
+-------------------+---------------------------------------------------+

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thiết lập và cấu hình môi trường làm việc trên CorelDRAW 12 và MS Visio; sử dụng hệ thống phím tắt chức năng (F2, F4, Shift+F2, Ctrl+G, Ctrl+U, Ctrl+Q, Ctrl+K, Ctrl+Y); thao tác phân lớp dữ liệu bằng Object Manager.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu cấu trúc bản vẽ; phân tích sơ đồ logic mạng máy tính; lựa chọn định dạng tệp (Metafile, Bitmap, Vector) phù hợp với mục đích in ấn hoặc xuất bản điện tử.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Thiết kế hoàn chỉnh sơ đồ mạch in, bố trí linh kiện điện tử bo mạch chủ, biểu đồ khối phần cứng và sơ đồ phân bổ thiết bị mạng nội bộ.

Phương pháp giảng dạy và học tập (300-350 từ)

Chương trình mô đun MĐ 28 được thiết kế theo cấu trúc định hướng thực hành nghề nghiệp với tổng thời lượng 90 giờ, trong đó thời lượng thực hành, thí nghiệm, thảo luận và bài tập chiếm 57 giờ (tương đương 63,3%), lý thuyết chiếm 30 giờ (33,3%) và kiểm tra định kỳ chiếm 3 giờ (3,4%).

Phân phối thời lượng mô đun MĐ 28:

Phương pháp sư phạm của giáo trình tuân thủ nguyên tắc trực quan và chia nhỏ thao tác (Step-by-Step):

  • Tiếp cận sư phạm: Giảng viên hướng dẫn nguyên lý lý thuyết cơ sở trước khi đi vào giải thích cấu trúc từng công cụ phần mềm. Quy trình thao tác được minh họa chi tiết qua các bước click chuột, phím tắt kết hợp và bảng thông số thuộc tính.
  • Hệ thống bài tập và thực hành: Mỗi bài học tích hợp hệ thống bài tập rèn luyện kỹ năng. Bài 2 yêu cầu sinh viên thực hành từ các bài tập cơ bản như tạo hình học, căn chỉnh bằng lưới (Grid/Snap), biến đổi đối tượng đến các bài thực hành tổng hợp như thiết kế logo, uốn chữ nghệ thuật theo đường dẫn (Fit Text to Path), tạo ấn phẩm quảng cáo và danh thiếp.
  • Phương pháp đánh giá: Đánh giá định kỳ được thực hiện sau mỗi bài 2, 3 và 4 (mỗi bài dành 1 giờ kiểm tra thực hành). Tiêu chí đánh giá dựa trên mức độ chính xác về kích thước hình học, tính đúng đắn của sơ đồ kỹ thuật và khả năng quản lý lớp layer.
  • Chỉ dẫn tự học: Sinh viên được hướng dẫn tự học thông qua việc đọc các thông tin trợ giúp hiển thị theo ngữ cảnh trên thanh trạng thái (Status Bar), khai thác hệ thống hộp thoại quản lý Dockers/Palettes và sử dụng các công cụ điều hướng View Navigator/View Manager.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình có những đặc điểm học thuật và thông số kỹ thuật được ghi nhận cụ thể trong văn bản:

+--------------------+----------------------------------------------------+
| Yếu tố             | Nội dung chi tiết trong giáo trình                 |
+--------------------+----------------------------------------------------+
| Chuẩn đồ họa       | GKS, CGI, CGM, VRML, PHIGS, OpenGL (1993), DirectX |
| Môi trường phần mềm| Corel Graphics Suite 12 (DRAW, PHOTO-PAINT, TRACE) |
| Cấu hình kiểm thử  | Pentium 200, RAM 64MB/128MB, HDD 300MB-400MB       |
| Hệ điều hành       | Windows 98/Me/2000/XP/7, Mac OS                    |
| Ứng dụng tích hợp  | Microsoft Office Visio (Vẽ sơ đồ mạch & mạng)      |
+--------------------+----------------------------------------------------+
  • Hệ thống hóa chuẩn mực đồ họa máy tính: Giáo trình trích xuất định nghĩa chuẩn Computer Graphics từ ISO, đối chiếu các bộ tiêu chuẩn đồ họa quốc tế gồm GKS (ANSI X3.GKS / ISO Doc #8805:1988), PHIGS, VRML và các thư viện kết xuất đồ họa tiêu chuẩn như OpenGL và DirectX/Direct3D.
  • Đặc tả yêu cầu hệ thống thực nghiệm: Tài liệu nêu rõ các thông số kỹ thuật cài đặt phần mềm Corel Graphics Suite 12 (bao gồm CorelDRAW, Corel PHOTO-PAINT, Corel R.E, Corel CAPTURE, Corel TEXTURE, Corel TRACE) với cấu hình phần cứng tối thiểu (CPU Pentium 200, 64MB RAM, 300MB đĩa trống) và cấu hình khuyến nghị (128MB RAM trở lên, 400MB đĩa cứng), hỗ trợ các môi trường hệ điều hành Windows 98, Me, NT 4.0, 2000, XP, Windows 7 và Macintosh OS.
  • Gắn kết trực tiếp với chuyên môn nghề sửa chữa máy tính: Khác với các tài liệu đồ họa thuần túy về mỹ thuật truyền thông, giáo trình tích hợp Bài 4 về Microsoft Office Visio nhằm trực tiếp phục vụ nhu cầu vẽ mạch điện tử, cấu tạo phần cứng máy tính và sơ đồ mạng viễn thông.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề:

  • Sinh viên: Dành cho sinh viên hệ Cao đẳng nghề ngành Kỹ thuật sửa chữa, lắp ráp máy tính và sinh viên các ngành Công nghệ thông tin theo học mô đun Đồ họa ứng dụng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun cơ sở gồm Tin học và Tin học văn phòng, nắm vững kỹ năng sử dụng máy tính và các thao tác cơ bản trên hệ điều hành Windows.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để lập kế hoạch bài giảng, phân bổ thời lượng 30 giờ lý thuyết và 57 giờ thực hành, thiết kế đề kiểm tra định kỳ 3 giờ theo khung chương trình MĐ 28.
  • Kỹ thuật viên và người tự học: Tài liệu dùng làm cẩm nang tra cứu quy trình vẽ kỹ thuật bằng MS Visio và xử lý đồ họa vector, phục vụ công tác lập hồ sơ kỹ thuật, tài liệu hướng dẫn sửa chữa và sơ đồ mạng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề ngành Kỹ thuật sửa chữa, lắp ráp máy tính thuộc Trường Cao đẳng nghề Việt Nam – Hàn Quốc thành phố Hà Nội, đồng thời là tài liệu tham khảo cho sinh viên khối ngành Công nghệ thông tin.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên bắt buộc phải học xong hai môn học/mô đun tiên quyết là Tin học và Tin học văn phòng, có kỹ năng thao tác chuột, bàn phím và hiểu biết về quản lý tệp trên hệ điều hành Windows.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình đồ họa mỹ thuật thông thường?

Giáo trình không tập trung hoàn toàn vào đồ họa mỹ thuật quảng cáo mà kết hợp giữa đồ họa vector mỹ thuật (CorelDRAW 12) với đồ họa sơ đồ kỹ thuật (MS Visio), tập trung vào mục tiêu vẽ mạch điện tử, cấu tạo phần cứng và sơ đồ mạng máy tính.

4. Người học có thể tự học các chức năng trên phần mềm bằng cách nào theo hướng dẫn của giáo trình?

Người học có thể tự học thông qua việc theo dõi các thông báo hướng dẫn xuất hiện trên thanh trạng thái (Status Bar) ở đáy màn hình khi kích hoạt từng công cụ, kết hợp tra cứu các phím tắt và thao tác trên thanh thuộc tính (Property Bar).

5. Những phần mềm nào được sử dụng trong nội dung thực hành của giáo trình?

Các phần mềm thực hành chính gồm bộ công cụ Corel Graphics Suite 12 (CorelDRAW, Corel PHOTO-PAINT, Corel CAPTURE, Corel TRACE) và Microsoft Office Visio.

Kết luận (150 từ)

Giáo trình Đồ họa ứng dụng (Mã mô đun: MĐ 28) do Đặng Minh Ngọc chủ biên là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức từ cơ sở kỹ thuật đồ họa máy tính (chuẩn ISO, GKS, OpenGL, DirectX) đến các kỹ năng thực hành trên đồ họa Vector (CorelDRAW 12), đồ họa Raster và thiết kế sơ đồ kỹ thuật (MS Visio).

Tiến trình học tập đề xuất:
[Bài 1: Lý thuyết căn bản] ➔ [Bài 2: Vector CorelDRAW] ➔ [Bài 3: Raster] ➔ [Bài 4: Kỹ thuật Visio]

Lộ trình học tập 90 giờ được phân bổ khoa học giữa lý thuyết và thực hành, gắn liền với các bài kiểm tra đánh giá định kỳ và hệ thống bài tập thực tế. Tài liệu tham khảo của giáo trình được cung cấp đầy đủ tại trang 183, tạo điều kiện cho sinh viên và giảng viên tra cứu sâu hơn về các thuật toán và kỹ thuật đồ họa máy tính chuyên ngành.
