Tổng quan về giáo trình

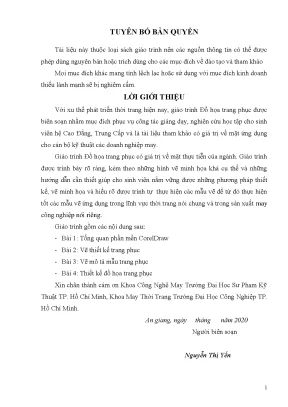

Giáo trình Đồ họa trang phục (Mã mô đun: MĐ 22) do tác giả Nguyễn Thị Yến biên soạn năm 2020, được phát triển dựa trên sự phối hợp chuyên môn và tham khảo tư liệu từ Khoa Công nghệ May – Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh và Khoa May Thời trang – Trường Đại học Công nghiệp TP. Hồ Chí Minh. Tài liệu thuộc loại sách giáo trình phục vụ công tác giảng dạy và học tập trong hệ thống đào tạo nghề nghiệp và đại học ứng dụng.

Trong khung chương trình đào tạo chuyên ngành May và Thiết kế thời trang, Đồ họa trang phục là mô đun tự chọn, được bố trí ở giai đoạn giữa khóa học. Về mặt trình tự đào tạo, mô đun này được xếp sau các học phần nền tảng là Sáng tác mẫu và Thiết kế áo sơ mi quần âu váy. Tính chất của mô đun là sự tích hợp liên ngành giữa chuyên môn tạo mẫu trang phục truyền thống và công nghệ Đồ họa – Multimedia (đồ họa đa phương tiện).

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Kiến thức: Cung cấp hiểu biết nền tảng về phần mềm đồ họa vector CorelDRAW và vai trò của đồ họa số trong công nghệ dệt may.
  • Kỹ năng: Hình thành năng lực vận hành thành thạo các công cụ đồ họa, thực hiện bản vẽ thiết kế kỹ thuật, mô tả chi tiết sản phẩm và thể hiện các bộ sưu tập thời trang tương thích với quy trình sản xuất may công nghiệp.
  • Năng lực tự chủ và trách nhiệm: Xây dựng phương pháp làm việc chính xác, cẩn thận về mặt thông số và tối ưu hóa thời gian thiết kế.

Cấu trúc giáo trình gồm 4 bài học chính, kết hợp hình vẽ minh họa từng bước và hướng dẫn thao tác lệnh cụ thể, giúp người học tiếp cận trực tiếp từ công cụ phần mềm đến quy trình tạo mẫu sản phẩm hoàn chỉnh.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 4 bài học với tiến trình logic từ thao tác lệnh cơ bản đến ứng dụng chuyên ngành:

  • Bài 1: Tổng quan phần mềm CorelDraw: Khái quát môi trường đồ họa vector; cấu trúc màn hình làm việc (Title bar, Menu bar, Standard bar, Toolbox, Ruler, Drawing window, Scroll bar, Color palette, Page navigator, State bar); hệ thống phím tắt (F2, F3, F4, F9, Ctrl + A, Ctrl + Z, Alt + Enter, Ctrl + C/X/V, Tab); quản lý dữ liệu tệp .CDR (New, Open, Save, Import, Export); các chế độ hiển thị màn hình (Simple Wireframe, Wireframe, Draft, Normal, Enhanced); thiết lập thước đo, lưới (Grid), đường gióng (Guideline) và chế độ bắt điểm (Snap to Grid/Guidelines/Objects). Bài học cũng phân tích chi tiết nhóm công cụ định hình (Pick tool, Shape tool với 19 thuộc tính điều khiển điểm neo, Knife, Eraser, Smudge Brush, Roughen Brush, Free Transform); nhóm công cụ vẽ (Freehand, Bezier, Artistic Media, Pen, Polyline, 3 Point curve, Interactive Connector, Dimension); nhóm công cụ hình học (Rectangle, Ellipse, Spiral, Polygon, Graph paper, Perfect Shapes); các phương thức tô màu (Uniform fill, Fountain fill, Pattern fill, Texture fill, Postscript fill, Interactive fill); các lệnh biến đổi Transformation (Position, Rotate, Scale and mirror, Size, Skew); các lệnh cắt ghép Shaping (Weld, Trim, Intersect, Simplify, Front minus Back, Back minus Front); các lệnh sắp xếp thứ tự (Order), gióng hàng (Align and Distribute); cùng các hiệu ứng đặc biệt (Blend, Envelope, Contour, PowerClip) và kỹ thuật mô phỏng mẫu vải dệt.
  • Bài 2: Vẽ thiết kế trang phục: Trình bày các ứng dụng thực tiễn của phần mềm trong ngành may (vẽ chi tiết máy, sơ đồ nhà xưởng, mô phỏng sợi dệt, liên kết phần mềm Macromedia Flash) và quy trình 8 bước vẽ thiết kế các chi tiết phẳng cho 4 dạng sản phẩm chính:
    1. Áo sơ mi nam (thân trước, thân sau, tay áo, đô áo, manchette, trụ tay, túi, lá cổ, chân cổ).
    2. Áo sơ mi nữ.
    3. Quần tây nữ (thân trước, thân sau, lưng, túi).
    4. Quần tây nam.
  • Bài 3: Vẽ mô tả mẫu trang phục: Hướng dẫn phương pháp vẽ mô tả kiểu dáng hoàn chỉnh cho áo sơ mi nam, áo sơ mi nữ, quần tây nam và quần tây nữ, phục vụ việc xây dựng tài liệu kỹ thuật sản phẩm.
  • Bài 4: Thiết kế đồ họa trang phục: Ứng dụng công cụ đồ họa vào thiết kế các dòng sản phẩm thời trang theo mục đích sử dụng gồm trang phục áo thun - quần tây, trang phục công sở và trang phục dạo phố.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết dựa trên các nguyên lý đồ họa kỹ thuật số ứng dụng trong dệt may:

  • Bản chất đồ họa vector: Định nghĩa không gian vector gồm tập hợp các điểm đồ họa có hướng và độ lớn xác định, cho phép biến đổi kích thước mà không làm vỡ đường nét, phân biệt với ảnh bitmap (ảnh quét, ảnh chụp không chỉnh sửa được đường nét kỹ thuật).
  • Phân loại đối tượng hình học: Xác lập đặc tính kỹ thuật của đối tượng mở (Open path - chỉ nhận thuộc tính đường viền Outline) và đối tượng đóng (Close path - nhận đồng thời thuộc tính Outline và tô màu Fill).
  • Hệ thống đo lường và định vị: Xác lập tọa độ điểm, khoảng cách tương đối, các chế độ truy chụp tiếp điểm (Node, Intersection, Midpoint, Quadrant, Tangent, Perpendicular, Edge, Center) và đường kích thước tự động thông qua công cụ Dimension.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành thành thạo các thanh công cụ và phím tắt trong môi trường CorelDRAW; xử lý các định dạng dữ liệu kỹ thuật (.CDR, .DXF, .DWG, .WMF, .PLT); thao tác chính xác các phép toán hình học biến đổi (Weld, Trim, Intersect, Position, Size).
  • Kỹ năng phân tích (Analytical skills): Phân tích cấu trúc hình học của các đường cong kỹ thuật trên cơ thể người (vòng nách, vòng cổ, đường đũng quần, đường sườn thân); tính toán tỷ lệ tương đối giữa các cụm chi tiết trên trang phục.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Số hóa rập mẫu trang phục công nghiệp; vẽ mô tả mặt vải dệt thoi/dệt kim; xây dựng bản vẽ kỹ thuật chi tiết thiết bị cơ khí may và tài liệu hướng dẫn sản xuất.

Phương pháp giảng dạy và học tập

Giáo trình Đồ họa trang phục được thiết kế theo phương pháp sư phạm tích hợp lý thuyết thao tác lệnh gắn liền với thực hành theo quy trình mẫu chuẩn. Quá trình truyền thụ kiến thức đi từ việc giải thích chức năng của thanh thuộc tính (Property bar) đến việc ứng dụng trực tiếp trên từng chi tiết trang phục cụ thể.

Hệ thống bài tập và thực hành trong giáo trình được tổ chức theo quy trình chuẩn hóa gồm 8 bước đồng nhất cho từng sản phẩm:

  1. Xác định hệ đơn vị đo lường (cm hoặc inch) trên thanh thuộc tính và vẽ đường ngang/dọc cơ sở bằng công cụ Bezier kết hợp phím Ctrl.
  2. Tạo hệ thống các đường song song bằng hộp thoại Arrange > Transformation > Position (nhập khoảng cách trục đứng/ngang và sử dụng lệnh Apply to Duplicate để giữ đường gốc).
  3. Bật chế độ bắt điểm (View > Snap to Objects) và vẽ các đường gióng vuông góc bằng công cụ Bezier, cố định kích thước qua hộp thoại Transformation > Size.
  4. Tạo các đường giới hạn phụ (ngang ngực, ngang mông, sa vạt, hạ đáy, hạ gối, dài quần) bằng giá trị tọa độ âm/dương tương ứng.
  5. Vẽ các đường khung bao chi tiết dựa trên chế độ bắt điểm chính xác (điểm giữa, điểm vuông góc, điểm giao).
  6. Sử dụng công cụ Bezier hoặc Pen vẽ các đường cong kỹ thuật (vòng cổ, vòng nách, lai áo, sườn thân, vòng đáy), điều chỉnh tiếp tuyến và thay đổi độ dày nét chính lên 2pt hoặc 4pt.
  7. Thiết lập đường kích thước và đường gióng phụ bằng công cụ Dimension.
  8. Hoàn thiện ghi chú văn bản, ký hiệu canh sợi và định danh tên chi tiết rập.

Phương pháp đánh giá kết quả học tập tập trung vào độ chính xác của kích thước hình học trên thanh trạng thái (State bar), tính liên tục của các đường bao khép kín (Close path), khả năng phân lớp và quản lý đối tượng (Order, Group, Combine), cùng sự chân thực khi xử lý màu sắc và chất liệu bề mặt. Người học tự học theo trình tự từng bước minh họa trong tài liệu, kết hợp đối chiếu các bước vẽ để kiểm soát sai số kỹ thuật.

Điểm nổi bật và cập nhật

Giáo trình Đồ họa trang phục tích hợp một số giải pháp kỹ thuật số thay thế cho phương pháp vẽ kỹ thuật và thể hiện mẫu truyền thống trong ngành may:

Tiêu chí Phương pháp thiết kế truyền thống Phương pháp đồ họa trong giáo trình
Công cụ thể hiện Vẽ tay, dựng hình thủ công trên giấy rập Phần mềm vector CorelDRAW (phiên bản X3 trở lên)
Độ chính xác thông số Phụ thuộc vào thước vẽ, dễ phát sinh sai số Kiểm soát chính xác bằng tọa độ Transformation và Dimension
Tái tạo chất liệu vải Vẽ màu nước, bút chì, khó chỉnh sửa 4 phương pháp: Pattern fill, Texture fill, Intersect, PowerClip
Khả năng liên kết số Bản vẽ giấy tĩnh, khó lưu trữ và chia sẻ Xuất tệp đa định dạng (.CDR, .DXF, .DWG, .WMF, .EPS)
  • Chuẩn hóa quy trình số hóa mẫu dệt may: Cung cấp giải pháp vẽ kỹ thuật chi tiết thiết bị (bộ phận máy, cấu trúc đường may, kéo, thuyền suốt, bàn ủi) với đường nét rõ ràng phục vụ công tác biên soạn tài liệu kỹ thuật xưởng may thay cho ảnh chụp thủ công chất lượng thấp.
  • Kỹ thuật thể hiện bề mặt vật liệu chuyên sâu: Đưa ra 4 phương pháp tạo mẫu vải đa dạng:
    1. Tô màu tham số: Sử dụng các kiểu tô màu Uniform, Fountain, Pattern, Texture (mẫu Cotton 1C, 2C, leather), Postscript.
    2. Nhập thư viện mẫu: Tích hợp mẫu vải quét/chụp thực tế vào thư viện qua Pattern fill > Bitmap pattern fill > Load > Import.
    3. Cắt giao hình học: Đặt hình ảnh vải phía dưới mẫu rập phẳng và sử dụng lệnh Arrange > Shaping > Intersect.
    4. Hiệu ứng đóng gói PowerClip: Đưa hình ảnh mặt vải vào đối tượng chứa để linh hoạt điều chỉnh hướng thớ vải, nếp gấp và canh sợi.
  • Khả năng tương thích và liên kết hệ thống: Hướng dẫn liên kết dữ liệu với các bộ phần mềm chuyên dụng khác như AutoCAD (qua định dạng .DXF, .DWG) và phần mềm tạo hoạt họa Macromedia Flash nhằm mô phỏng nguyên lý tạo đường may và quy trình lắp ráp chi tiết trên dây chuyền sản xuất công nghiệp.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và doanh nghiệp dệt may:

  • Sinh viên chuyên ngành May và Thiết kế thời trang: Sinh viên theo học hệ Cao đẳng, Trung cấp và các chương trình đào tạo kỹ thuật may ứng dụng. Người học cần đáp ứng các điều kiện tiên quyết bao gồm kiến thức cơ bản về tin học văn phòng, đã hoàn thành các học phần Sáng tác mẫu và Thiết kế áo sơ mi quần âu váy.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun MĐ 22, cung cấp khung bài giảng thực hành, quy trình mẫu 8 bước và hệ thống tiêu chí chấm điểm bài tập đồ họa kỹ thuật.
  • Cán bộ kỹ thuật và kỹ thuật viên doanh nghiệp may: Tài liệu tham khảo ứng dụng trong công tác thiết kế mẫu phẳng, vẽ mô tả kiểu dáng trong tài liệu kỹ thuật (Tech Pack), thiết kế sơ đồ mặt bằng xưởng may, vẽ chi tiết máy và đào tạo công nhân kỹ thuật tại các nhà máy may công nghiệp.
  • Người học tự nghiên cứu: Tài liệu phục vụ những người làm việc trong ngành may mặc có nhu cầu chuyển đổi từ kỹ năng vẽ phác thảo thủ công sang dựng hình kỹ thuật số trên nền tảng phần mềm đồ họa vector.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những ai?

Giáo trình được biên soạn chính cho sinh viên hệ Cao đẳng, Trung cấp chuyên ngành May và Thiết kế thời trang, đồng thời là tài liệu tham khảo kỹ thuật cho cán bộ, kỹ thuật viên tại các doanh nghiệp may mặc công nghiệp.

2. Cần trang bị những kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần hoàn thành các môn học cơ sở gồm Sáng tác mẫu, Thiết kế áo sơ mi quần âu váy, nắm vững phương pháp tính toán thông số kích thước rập may mặc và kỹ năng vận hành máy tính cơ bản.

3. Điểm khác biệt giữa giáo trình này và các tài liệu học CorelDRAW thông thường là gì?

Tài liệu không chỉ hướng dẫn lý thuyết đồ họa chung mà đi sâu vào các bài toán kỹ thuật đặc thù của ngành may: dựng đường nẹp áo, tra tay, hạ đáy, vẽ đường cong nách/cổ theo tiếp tuyến, thể hiện canh sợi, ghi chú rập và mô phỏng cấu trúc bề mặt vải dệt.

4. Làm thế nào để tự học giáo trình đạt hiệu quả cao?

Người học cần kết hợp đọc hướng dẫn lý thuyết với việc thao tác trực tiếp trên máy tính theo đúng quy trình 8 bước chuẩn hóa, sử dụng hệ thống phím tắt để tối ưu hóa thời gian vẽ và kiểm tra độ chính xác kích thước bằng công cụ Dimension.

5. Giáo trình yêu cầu những công cụ và tài liệu hỗ trợ nào?

Người học cần trang bị máy tính cài đặt phần mềm CorelDRAW (các phiên bản X3, X4, X5, X6 hoặc mới hơn), máy in để kiểm tra chất lượng đường nét ở các chế độ xem, cùng các tệp hình ảnh mẫu vải dệt mẫu chụp thực tế để thực hành hiệu ứng PowerClip và Pattern fill.

Kết luận

Giáo trình Đồ họa trang phục (Mã mô đun: MĐ 22) của tác giả Nguyễn Thị Yến xác lập hệ thống phương pháp số hóa quy trình thiết kế trang phục thông qua việc vận dụng công cụ đồ họa vector CorelDRAW. Giá trị cốt lõi của tài liệu nằm ở cấu trúc bài giảng rõ ràng, gắn kết giữa lý thuyết công cụ phần mềm và các bước thực hiện bản vẽ kỹ thuật trong sản xuất may công nghiệp.

Lộ trình học tập đề xuất cho người học bao gồm:

  1. Nắm vững thao tác công cụ, phím tắt và các phép biến đổi hình học (Bài 1).
  2. Rèn luyện quy trình 8 bước vẽ chi tiết kỹ thuật cho áo sơ mi và quần tây nam nữ (Bài 2).
  3. Hoàn thiện kỹ năng vẽ mô tả mẫu và thể hiện cấu trúc sản phẩm hoàn chỉnh (Bài 3).
  4. Mở rộng thiết kế các bộ sưu tập thời trang công sở, dạo phố và thể thao theo chủ đề ứng dụng (Bài 4).

Người học nên khai thác kết hợp thư viện chất liệu mẫu vải số, các tài liệu định mức thông số rập kỹ thuật và phần mềm liên kết để hoàn thiện năng lực thiết kế chuyên ngành.
