Tổng quan về giáo trình

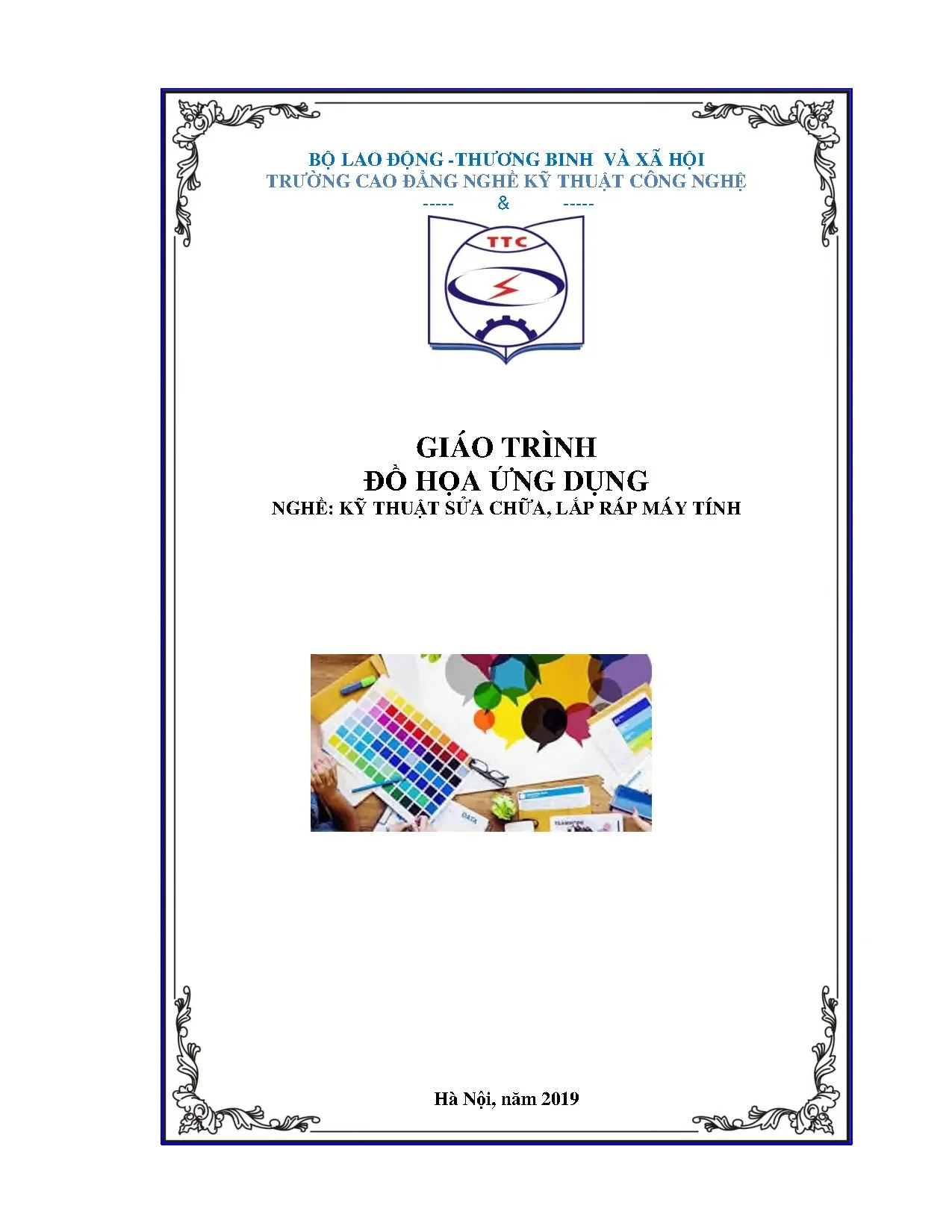

Giáo trình mô đun Đồ họa ứng dụng (Mã mô đun: MĐSCMT22) là tài liệu đào tạo chuyên môn thuộc nghề Kỹ thuật sửa chữa, lắp ráp máy tính ở trình độ Trung cấp. Giáo trình được ban hành kèm theo Quyết định số 248b/QĐ-CĐNKTCN ngày 17 tháng 09 năm 2019 của Hiệu trưởng Trường Cao đẳng nghề Kỹ thuật Công nghệ (Bộ Lao động - Thương binh và Xã hội). Tài liệu do Chủ biên Nguyễn Thị Kim Dung cùng tập thể giảng viên Khoa Công nghệ thông tin biên soạn.

Trong chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi sinh viên hoàn thành các môn học chung và trước các mô đun chuyên môn nghề chuyên sâu. Mục tiêu học tập được xác định cụ thể theo 3 chuẩn đầu ra:

  • Về kiến thức: Trình bày được đầy đủ các chức năng của phần mềm đồ họa, các nguyên lý về hệ màu (RGB, CMYK, HSV), cấu trúc đồ họa vector và raster.
  • Về kỹ năng: Sử dụng thành thạo phần mềm đồ họa để vẽ, thiết kế tạo hình, xử lý, lắp ghép, thiết lập hiệu ứng hình ảnh và thực hiện in ấn, xuất bản vẽ đúng quy chuẩn kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, tỉ mỉ trong từng thao tác kỹ thuật và phát triển tư duy sáng tạo khi trình bày vấn đề bằng hình ảnh.

Cấu trúc giáo trình có tổng thời lượng 60 giờ, bao gồm 15 giờ lý thuyết, 43 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra đánh giá. Điểm đặc sắc của giáo trình là cách tiếp cận đi thẳng vào thao tác kỹ thuật thực tế thông qua việc hướng dẫn chi tiết từng công cụ, bảng điều khiển, thông số thuộc tính trên môi trường phần mềm chuẩn hóa.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành hai bài học lớn với tiến trình logic từ đồ họa vector đến đồ họa raster:

  • Bài 1: Căn bản về đồ họa Vector (Thời lượng: 30 giờ - 8h Lý thuyết, 21h Thực hành, 1h Kiểm tra):

    • Căn bản về vector và cài đặt CorelDRAW: Cung cấp khái niệm ứng dụng vector (thiết kế logo, bao bì, bảng hiệu, ấn phẩm); yêu cầu phần cứng/phần mềm; các gói trong bộ phần mềm (CorelDRAW, Corel PHOTO-PAINT, Corel R.E, Corel CAPTURE, Corel TEXTURE, Corel TRACE); các phương thức cài đặt Typical, Custom, Modify.
    • Làm việc với các công cụ đồ họa vector: Hướng dẫn cấu trúc giao diện (Menu, Standard Toolbar, Property Bar, Toolbox, Docker, Rulers, Grid, Guidelines); kỹ thuật quan sát (Zoom, Pan, View Navigator, View Manager, View Modes); thao tác biến đổi đối tượng (Pick, Move, Scale, Rotate, Mirror, Group, Order, Shaping: Trim, Weld, Intersect, Knife, Eraser); nhóm công cụ tạo hình (Rectangle, 3-point Rectangle, Ellipse, Polygon, Star, Spiral, Graph Paper, Perfect Shape với điều khiển Glyph Node).
    • Làm việc với văn bản: Phân biệt và thao tác với Artistic Text (dòng chữ ngắn, áp dụng hiệu ứng đồ họa, uốn theo đường dẫn, Convert to Curves) và Paragraph Text (văn bản đoạn, căn lề, chia cột, bước Tab, Wrap Paragraph Text).
    • Một số hiệu ứng cơ bản trong đồ họa Vector: Cấu trúc và thông số các hiệu ứng Drop Shadow (bóng phẳng, bóng phối cảnh, Feathering), Transparency (Uniform, Linear, Radial, Conical, Square), Blend (nội suy đối tượng dọc đường thẳng/đường dẫn cong), Contour (đồng tâm trong/ngoài), Envelope (biến dạng theo khung tự do), PowerClip (chứa hình ảnh trong khung định dạng).
    • In ấn và xuất bản vẽ: Thiết lập khổ trang, Print Preview, cấu hình máy in ảo PostScript (chuẩn Level 1, tệp PPD), kiểm tra lỗi in ấn (Issues), xuất file sang các định dạng JPEG, GIF, WMF, EMF.

  • Bài 2: Căn bản về đồ họa Raster (Thời lượng: 30 giờ - 7h Lý thuyết, 22h Thực hành, 1h Kiểm tra):

    • Căn bản về đồ họa Raster và công cụ: Khái niệm điểm ảnh, nhóm công cụ chọn vùng và hiệu chỉnh vùng chọn; nhóm công cụ vẽ, tô màu, tẩy xóa, hiệu chỉnh nét vẽ, pha màu và tạo chữ trên nền raster.
    • Làm việc với lớp (Layer): Nguyên lý xếp chồng lớp, ý nghĩa bảng Layer, tạo mới, liên kết, sắp xếp thứ tự và thiết lập các hiệu ứng lớp (Drop Shadow, Inner Shadow, Outer Glow, Inner Glow).
    • Màu sắc và hiệu chỉnh: Các phép biến đổi và quay ảnh; quản lý kênh màu (Channel); tự động hiệu chỉnh độ tương phản, cân bằng tông màu, hiệu chỉnh biên độ màu sắc, độ nét và độ sáng tối.

Progression logic của giáo trình xây dựng tuần tự: sinh viên nắm vững nguyên lý xây dựng hình học vector toán học trước, sau đó tiếp cận tư duy xử lý ma trận điểm ảnh raster, lớp và kênh màu.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hệ màu và không gian đồ họa: Phân tích các mô hình màu RGB (hiển thị), CMYK (in ấn), HSV; cơ chế chuyển đổi giữa ảnh vector và ảnh bitmap; cấu trúc phân giải và điểm ảnh.
  • Nguyên lý hình học và toán đồ họa: Thuật toán dựng đường thẳng, cung tròn, đa giác, đường cong Bezier; các phép biến đổi hình học 2D (Transformations: tỉ lệ Scale, phép quay Rotation, lấy đối xứng Mirror); các phép toán đại số tập hợp trên hình học (Shaping: Trim, Weld, Intersect).
  • Cơ chế đo đạc và hệ thống căn chỉnh: Nguyên lý kiểm soát tọa độ thông qua hệ thống Thước đo (Rulers), Đơn vị đo (Metric/Imperial), Lưới tọa độ (Grid: Spacing/Frequency), Bắt dính (Snap to Grid/Guidelines/Objects), và hệ thống phân cấp hiển thị (Object Manager).
  • Chuẩn giao tiếp in ấn và xuất bản kỹ thuật số: Ngôn ngữ điều khiển thiết bị in PostScript Level 1; cấu trúc tệp mô tả máy in PPD (PostScript Printer Description); kỹ thuật nén ảnh JPEG, GIF cho môi trường web và các định dạng siêu tệp Windows Metafile (WMF/EMF).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Cài đặt và thiết lập cấu hình phần mềm đồ họa; làm việc với hệ thống phím tắt tiêu chuẩn; thao tác thanh thuộc tính (Property Bar); điều khiển các điểm nút (Glyph nodes, Bezier nodes) để nắn chỉnh đường cong; đóng gói nội dung bằng kỹ thuật PowerClip.
  • Kỹ năng phân tích (Analytical skills): Phân tích các thành phần cấu tạo của hình khối phức tạp để chia tách thành các đối tượng cơ bản; phân tích cấu trúc kênh màu và biểu đồ sắc độ để cân bằng sáng tối, tương phản cho ảnh; đánh giá lỗi xuất bản thông qua bảng kiểm soát Issues trước khi in.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thiết kế hoàn chỉnh các sản phẩm đồ họa ứng dụng như logo, bao bì, bảng hiệu quảng cáo, danh thiếp, thiệp, sơ đồ chỉ dẫn, giao diện web cơ bản; chuẩn bị tệp tin xuất bản in ấn hoặc tích hợp vào hệ thống tài nguyên công nghệ thông tin.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm định hướng thực hành nghề nghiệp, lấy việc rèn luyện kỹ năng thao tác trực tiếp trên máy tính làm trọng tâm. Tỉ trọng giờ học được phân bổ với hơn 71% thời lượng dành cho thực hành (43/60 giờ), 25% lý thuyết (15/60 giờ) và gần 4% kiểm tra (2/60 giờ).

  • Tiếp cận giảng dạy: Giảng viên giới thiệu lý thuyết thông qua bảng mô tả chức năng, các tham số kỹ thuật của từng công cụ và thực hiện mẫu trên giao diện phần mềm. Quá trình tiếp thu của sinh viên gắn liền với bảng đối chiếu lệnh, phím tắt và các bước hướng dẫn từng thao tác (step-by-step).
  • Hệ thống bài tập và thực hành: Sau mỗi nội dung và cuối mỗi bài học đều bố trí bài tập tổng hợp. Cụ thể, bài tập kết thúc chương yêu cầu sinh viên kết hợp công cụ Freehand, Bezier cùng các chế độ bắt điểm lưới (Snap to Grid) để dựng lại các mẫu hình học phức tạp từ bản vẽ mẫu.
  • Phương pháp đánh giá: Đánh giá định kỳ gồm 2 bài kiểm tra thực hành độc lập (1 giờ ở cuối Bài 1 về đồ họa Vector và 1 giờ ở cuối Bài 2 về đồ họa Raster), tập trung chấm điểm độ chính xác về kích thước, tỷ lệ, cách tổ chức lớp/đối tượng và khả năng ứng dụng hiệu ứng.
  • Hướng dẫn tự học: Giáo trình hướng dẫn sinh viên khai thác thông tin phản hồi từ thanh trạng thái (Status Bar) để tự học cách sử dụng các công cụ mới; sử dụng bảng lịch sử thao tác (Undo Docker) để kiểm soát quy trình thiết kế; luyện tập ghi nhớ hệ thống phím tắt (như F2, F4, Shift + F2 cho Zoom; Ctrl + G, Ctrl + U cho Group/Ungroup; Ctrl + Q cho Convert to Curves; Ctrl + E cho Export).

Điểm nổi bật và cập nhật

  • Tính thực tiễn trong ngành Kỹ thuật máy tính: Giáo trình gắn liền đồ họa ứng dụng với các tác vụ của kỹ thuật viên máy tính và quản trị mạng, bao gồm thiết kế giao diện đồ họa thân thiện thay thế giao diện văn bản, thiết kế đồ họa hỗ trợ đa phương tiện (multimedia), thiết kế web và xử lý hình ảnh kỹ thuật.
  • Chi tiết hóa thông số kỹ thuật và hệ thống: Tài liệu đưa ra các chỉ số định lượng cụ thể về phần cứng tối thiểu để triển khai ứng dụng: bộ vi xử lý Pentium 200 (hỗ trợ cả AMD/Cyrix), RAM 64 MB (khuyến nghị 128 MB trở lên), ổ cứng trống 300 MB (cài đặt Typical) đến 400 MB (cài đặt đầy đủ), cùng 64 MB bộ nhớ ảo trên hệ điều hành Windows (98, Me, NT 4.0, 2000, XP, Windows 7) và Mac OS.
  • Minh họa quy trình công nghiệp: Quy trình xuất bản in ấn được trình bày chuẩn xác theo tiêu chuẩn công nghiệp với việc phân tích cơ chế hoạt động của máy in ảo PostScript, vai trò của tệp cấu hình PPD và kỹ thuật in ghép trang (Print tiled pages) phục vụ in ấn khổ lớn.
  • Ứng dụng sản phẩm đa dạng: Dữ liệu trong giáo trình liệt kê trực tiếp các sản phẩm thực tế cần gia công đồ họa như: thiết kế logo đại diện thương hiệu; thiết kế mẫu sản phẩm gia dụng, điện tử; thiết kế bao bì; cắt dán decal; trình bày trang sách báo, tạp chí; thiết kế thời trang (quần áo, túi xách); vẽ bản đồ chỉ dẫn và vẽ mẫu kỹ xảo hoạt hình.

Đối tượng sử dụng giáo trình

  • Sinh viên mục tiêu: Sinh viên theo học trình độ Trung cấp chuyên ngành Kỹ thuật sửa chữa, lắp ráp máy tính hoặc chuyên ngành Quản trị mạng tại các trường cao đẳng, trung cấp nghề.
  • Điều kiện tiên quyết (Prerequisites): Sinh viên cần hoàn thành các môn học chung trong chương trình đào tạo nghề, có kỹ năng cơ bản về sử dụng hệ điều hành Windows và thao tác thiết bị ngoại vi (chuột, bàn phím).
  • Đối với giảng viên: Tài liệu là khung chuẩn để soạn giáo án lý thuyết, bài giảng tích hợp và phiếu hướng dẫn thực hành cho mô đun MĐSCMT22; là căn cứ xây dựng đề thi kiểm tra kỹ năng tay nghề định kỳ.
  • Đối với người tự học và tham khảo: Kỹ thuật viên công nghệ thông tin, người làm dịch vụ quảng cáo hoặc thiết kế in ấn nhỏ lẻ có thể sử dụng giáo trình như một tài liệu tra cứu các bảng phím tắt, bảng thuộc tính hiệu ứng và quy trình xử lý file trước khi in ấn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho sinh viên hệ Trung cấp nghề Kỹ thuật sửa chữa, lắp ráp máy tính và Quản trị mạng, đồng thời phù hợp với kỹ thuật viên cần trang bị kỹ năng thiết kế web, xử lý ảnh và thiết kế quảng cáo cơ bản.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành khối kiến thức các môn học chung, nắm vững thao tác sử dụng hệ điều hành máy tính cơ bản trước khi bước vào các bài học chuyên môn nghề của mô đun.

3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết đồ họa thông thường là gì?

Giáo trình tập trung vào việc mô tả trực quan các nút lệnh, phím tắt, bảng thuộc tính (Property Bar) và cửa sổ Docker cụ thể, gắn liền thời lượng thực hành lên tới hơn 70% nhằm rèn luyện kỹ năng thao tác chuẩn xác.

4. Làm sao để tự học giáo trình này hiệu quả?

Người học cần kết hợp đọc hướng dẫn trên thanh trạng thái (Status bar), thực hiện tuần tự các bài tập dựng hình từ cơ bản (Freehand, Bezier) đến phức tạp, và áp dụng hệ thống phím tắt được tổng hợp trong từng chương.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình bao gồm hệ thống bài tập thực hành cuối mỗi chương (như Bài 1.1), bảng tra cứu phím tắt, sơ đồ minh họa giao diện và thông tin liên hệ trao đổi học thuật trực tiếp với Chủ biên qua email kimdunghd2009@gmail.com.

Kết luận

Giáo trình Đồ họa ứng dụng (Mã mô đun: MĐSCMT22) cung cấp hệ thống kiến thức nền tảng và kỹ năng thực hành về thiết kế đồ họa vector và xử lý ảnh raster cho sinh viên ngành Kỹ thuật sửa chữa, lắp ráp máy tính. Lộ trình đào tạo được xây dựng chặt chẽ từ việc làm chủ công cụ dựng hình vector (CorelDRAW), xử lý chữ và các hiệu ứng nâng cao (Drop Shadow, Blend, Contour, Envelope, PowerClip), đến quản lý lớp, kênh màu raster và kỹ thuật in ấn PostScript chuẩn hóa. Đây là tài liệu đào tạo chuyên môn nghề được ban hành chính thức, phục vụ giảng dạy và học tập thực hành trong hệ thống giáo dục nghề nghiệp.
