Tổng quan về giáo trình

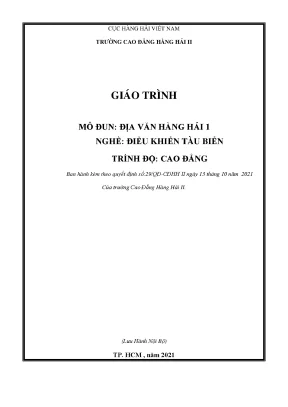

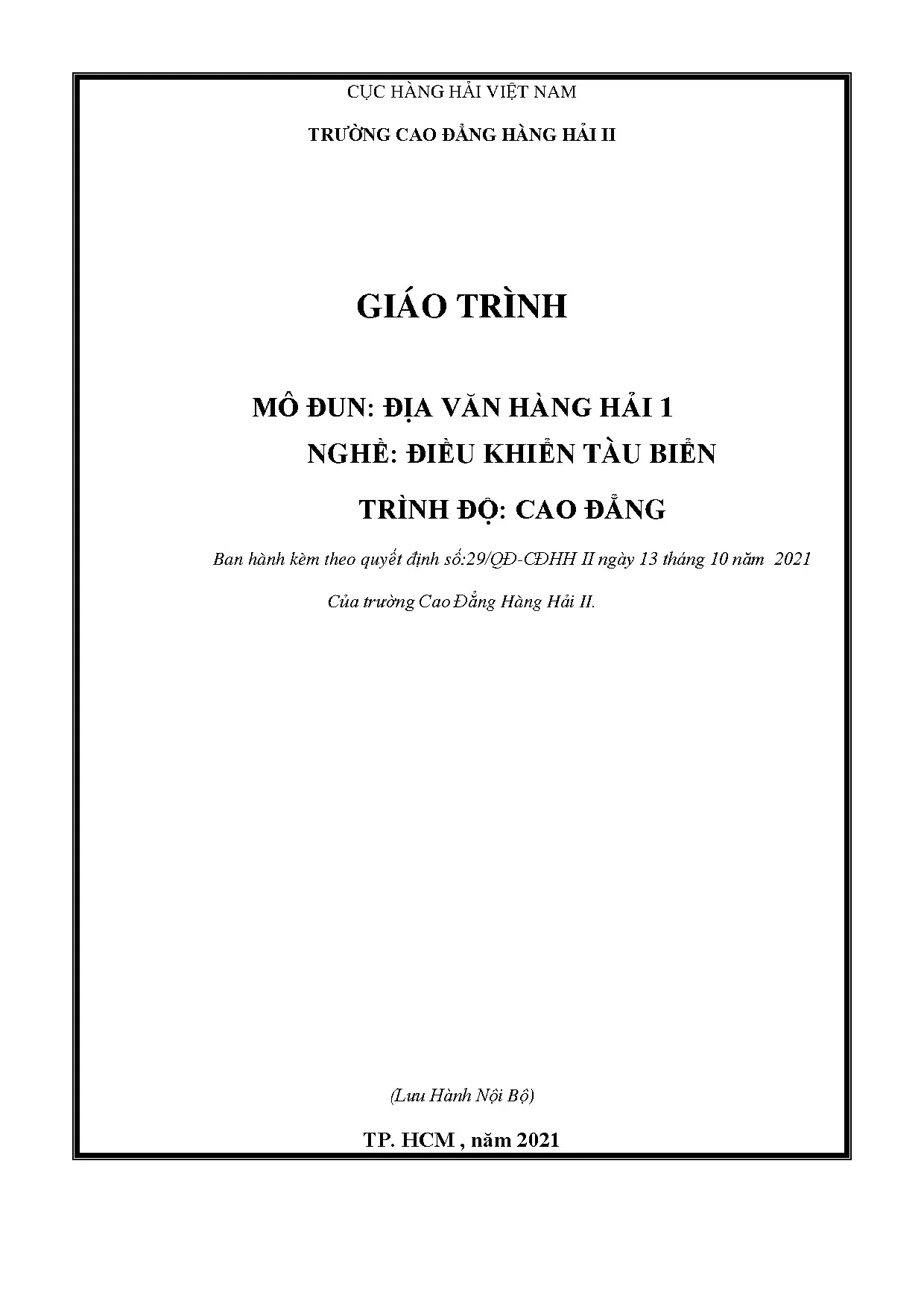

Giáo trình mô đun Địa văn Hàng hải 1 là tài liệu đào tạo chuyên môn thuộc khối kiến thức cơ sở ngành và nghiệp vụ dẫn tàu, được ban hành kèm theo Quyết định số 29/QĐ-CĐHH II ngày 13 tháng 10 năm 2021 của Hiệu trưởng Trường Cao đẳng Hàng hải II (trực thuộc Cục Hàng hải Việt Nam). Tài liệu được biên soạn bởi tác giả Nguyễn Ngọc Ninh, phục vụ trực tiếp cho chương trình đào tạo nghề Điều khiển tàu biển ở trình độ Cao đẳng.

Về mục tiêu học tập (learning outcomes), giáo trình cung cấp hệ thống kiến thức nền tảng về hình học cầu Trái Đất, hệ thống tọa độ địa lý, nguyên lý phân chia phương hướng mặt phẳng chân trời, và phương pháp tính toán sai số thiết bị chỉ hướng. Người học được trang bị khả năng giải mã các hệ thống báo hiệu an toàn hàng hải theo tiêu chuẩn quốc tế, nắm vững cơ sở toán học của các phép chiếu bản đồ hàng hải (đặc biệt là phép chiếu Mercator và Gnomonic), đồng thời thực hiện chuẩn xác các thao tác đọc, khai thác và tu chỉnh hải đồ giấy theo quy chuẩn quốc tế STCW 95.

Cấu trúc tài liệu được thiết kế theo quy trình logic tuyến tính: bắt đầu từ các khái niệm trắc địa thiên văn cơ bản, phát triển qua phương pháp xác định phương hướng - tín hiệu thị giác, chuyển tiếp sang cơ sở toán học bản đồ và kỹ thuật quản lý tài liệu hải đồ. Điểm đặc thù của giáo trình là sự tích hợp chặt chẽ giữa các công thức toán - quang học ứng dụng với hệ thống ấn phẩm thực tế từ Văn phòng Thủy văn Vương quốc Anh (UKHO) và các quy chuẩn định tuyến luồng lạch tại vùng biển Việt Nam.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm chuỗi các bài học trọng tâm cấu thành nghiệp vụ địa văn hàng hải cơ bản:

  • Bài 1: Tọa độ của một điểm - Hiệu vĩ độ, hiệu kinh độ: Thiết lập khái niệm địa trục, địa cực ($P_N, P_S$), kinh tuyến gốc Greenwich ($0^\circ$), kinh tuyến đổi ngày ($180^\circ$), mặt phẳng xích đạo và các đường vĩ tuyến. Phân loại 3 dạng vĩ độ: vĩ độ địa tâm, vĩ độ địa dư và vĩ độ địa quy tụ (khi quy đổi từ dạng Spheroid sang hình cầu). Xây dựng công thức tính hiệu vĩ độ ($H_\varphi = \varphi_2 - \varphi_1$, giá trị từ $0^\circ - 180^\circ\text{ N/S}$) và hiệu kinh độ ($H_\lambda = \lambda_2 - \lambda_1$, giá trị từ $0^\circ - 180^\circ\text{ E/W}$, trường hợp vượt quá $180^\circ$ lấy $360^\circ$ trừ đi giá trị tìm được).
  • Bài 2: Các đơn vị đo dùng trong hàng hải, chân trời nhìn thấy, tầm nhìn xa mục tiêu: Định nghĩa hải lý ($1\text{ NM} = 1852\text{ m}$), liên ($1\text{ cable} = 0{,}1\text{ NM}$), đơn vị vận tốc knot, TEU, thùng dầu ($159\text{ lít}$). Thiết lập công thức tầm nhìn xa chân trời $D = 2{,}08\sqrt{e}$ (với độ cao mắt $e$ tính bằng mét) hoặc $D = 1{,}145\sqrt{e}$ (tính bằng feet); công thức tính tầm nhìn xa mục tiêu $D_T = 2{,}08(\sqrt{e} + \sqrt{h})$; phương pháp hiệu chỉnh tầm nhìn xa hải đăng thực tế $D_{TT} = D_{HH} + \Delta D$ và tra biểu đồ Luminous Range Diagram.
  • Bài 3 & Bài 5: Hệ thống phương hướng và Số hiệu chỉnh la bàn từ: Khảo sát các mặt phẳng chuẩn (mặt phẳng thẳng đứng $V$, mặt phẳng nằm ngang $H$, mặt phẳng kinh tuyến, mặt phẳng Đông - Tây $R$). Phân loại 4 hệ thống chia mặt phẳng chân trời: hệ chia theo Ca ($32\text{ Ca}$, $1\text{ Ca} = 11^\circ15'$), hệ độ ($0^\circ - 360^\circ$), hệ bán vòng ($0^\circ - 180^\circ\text{ E/W}$), hệ $1/4$ vòng ($0^\circ - 90^\circ$). Thiết lập quan hệ giữa Hướng thật ($HT$), Phương vị thật ($PT$), Hướng địa từ ($HD$), Phương vị địa từ ($PD$), Hướng la bàn ($HL$), Phương vị la bàn ($PL$) qua các phương trình: $$\Delta L = d + \delta$$ $$HT = HL + \Delta L = HL + d + \delta$$ $$PT = PL + \Delta L = PL + d + \delta$$ Phương pháp xác định độ lệch riêng la bàn $\delta$ dựa trên mục tiêu định trước ($\delta = PT - (PL + d)$) hoặc đối chiếu với la bàn con quay ($\delta = HLCQ + \Delta LCQ - (HL + d)$) trên 8 hướng cơ bản, trích dẫn bảng độ lệch thực tế từ các tàu mẫu Jala Ganga và Jal Vallabh.
  • Bài 4: Hệ thống phao tiêu, báo hiệu an toàn hàng hải theo IALA: Cơ sở hình học chập tiêu và công thức độ nhạy tuyến tính $\Delta = \frac{D(D+d)}{d} \cdot \text{arc}1'$, khoảng chập tiêu; phân loại 3 dạng hải đăng (cố định, chớp đều, quay) kèm các đặc tính màu sắc ($W, R, G, Bu, Vi, Y, Or$). Quy tắc phân luồng hệ thống IALA vùng A và B; quy định chiều luồng hàng hải Việt Nam (chiều từ biển vào cảng, chiều Bắc xuống Nam, chiều Đông sang Tây).
  • Bài 6 & Bài 7: Kiến thức cơ bản và thông tin trên hải đồ: Phân loại hải đồ theo tỉ lệ xích và công dụng (Tổng đồ $1:500.000$, Hải đồ đi biển $1:100.000$, Hải đồ đặc biệt $1:50.000$, Bình đồ $1:5.000$, Hải đồ phụ Decca/Loran; phân loại quốc tế: General Charts, Ocean Charts, Navigation Charts, Coast Charts, Harbour Charts). Cơ sở toán học của phép chiếu Mercator (hình trụ pháp tuyến đẳng giác) và phép chiếu Gnomonic (phương vị phối cảnh xuyên tâm không đẳng giác dùng cho cung vòng lớn và vô tuyến tìm phương). Giải mã 20 nhóm thông tin trên khung viền hải đồ Anh và hải đồ quốc tế (INT).
  • Bài 8: Tu chỉnh hải đồ: Tiêu chuẩn đánh giá độ tin cậy hải đồ qua năm xuất bản, tỉ lệ, mật độ độ sâu, chất đáy (cát bùn) và danh mục ký hiệu Chart 5011. Phân loại tu chỉnh: Tu chỉnh lớn (Large correction/New edition), Tu chỉnh nhỏ (Small correction), Tu chỉnh tạm thời (Temporary correction bằng bút chì) dựa trên các nguồn Notices to Mariners, thông tin Navtex và thông báo địa phương.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên 4 trụ cột khoa học:

  1. Lý thuyết hình học ellipsoid và trắc địa cầu: Phân tích sự biến dạng bề mặt Trái Đất và chuyển hóa tọa độ địa lý sang mặt phẳng phẳng qua điều kiện đẳng giác (bảo toàn góc) và điều kiện đẳng tích.
  2. Lý thuyết địa từ học ứng dụng: Mô hình từ trường Trái Đất, nguyên lý cảm ứng từ của vỏ tàu thép tạo ra từ trường phụ dẫn đến sai số $\delta$.
  3. Quang học hình học khí quyển: Độ cong Trái Đất, chiết suất khí quyển, đường chân trời nhìn thấy và cơ chế phân kỳ ánh sáng của báo hiệu hàng hải.
  4. Quy chuẩn trắc địa bản đồ quốc tế: Hệ thống lưới chiếu Mercator, Gnomonic và quy ước hiển thị dữ liệu độ sâu/độ cao thủy văn.

Kỹ năng phát triển

Tài liệu rèn luyện cho người học các năng lực chuyên môn:

  • Kỹ năng tính toán kỹ thuật: Tính toán chuyển đổi tọa độ, xác định hiệu vĩ độ ($H_\varphi$), hiệu kinh độ ($H_\lambda$), hiệu chỉnh sai số tổng cộng của la bàn từ ($\Delta L$).
  • Kỹ năng đồ giải và phân tích hải đồ: Đọc giải mã chính xác 20 mục thông số biên bản hải đồ, tra cứu ký hiệu địa vật đáy biển và chướng ngại vật theo Chart 5011.
  • Kỹ năng tác nghiệp an toàn: Tra cứu danh mục đèn Admiralty List of Lights and Fog Signals (NP 74-84), xử lý biểu đồ Luminous Range Diagram để tính tầm nhìn quang học trong điều kiện thời tiết xấu, thao tác cập nhật dữ liệu hàng hải bằng các bản tin Notices to Mariners và Navtex.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp chặt chẽ giữa lý thuyết định lượng và thực hành tác nghiệp hàng hải tiêu chuẩn:

[Khung Lý Thuyết Cơ Bản]
  (Toán cầu, Địa từ trường, Phép chiếu bản đồ)
[Mô Hình Tính Toán Kỹ Thuật]
  (Công thức D, DT, PT = PL + d + δ, Tra Luminous Diagram)
[Tác Nghiệp Thực Hành Phòng Hải Đồ]
  (Đọc khung hải đồ INT, Tra Chart 5011, Tu chỉnh Notices to Mariners)
  1. Tiếp cận sư phạm: Các bài học khởi đầu bằng việc xây dựng mô hình toán học (như góc nhị diện kinh độ, độ cong khúc xạ chân trời), sau đó chuyển dịch thành các quy tắc tính toán rút gọn và bảng tra số liệu phục vụ trực tiếp cho công tác điều động tàu.
  2. Hệ thống bài tập mẫu và dữ liệu thực tế:
    • Bài tập mẫu tính hiệu kinh vĩ độ giữa các vị trí cụ thể (ví dụ: điểm $A: 50^\circ48'\text{N}, 001^\circ07'\text{W}$ đến $B: 40^\circ40'\text{N}, 074^\circ00'\text{W}$; điểm $A: 35^\circ53'\text{N}, 014^\circ31'\text{E}$ đến $B: 36^\circ07'\text{N}, 005^\circ21'\text{W}$).
    • Bảng dữ liệu độ lệch riêng thực nghiệm trên 8 hướng la bàn của các tàu viễn dương Jala Ganga và Jal Vallabh.
  3. Phương pháp đánh giá:
    • Đánh giá định lượng qua bài tập tính sai số la bàn ($\Delta L$), tính tầm xa quan sát hải đăng chịu ảnh hưởng thời tiết.
    • Đánh giá thực hành thao tác: Kỹ thuật ghi chép tu chỉnh hải đồ bằng mực đối với sửa đổi cố định, bằng bút chì đối với thông báo tạm thời (Temporary correction), tra cứu nhanh hệ thống báo hiệu IALA.
  4. Hướng dẫn tự học: Sinh viên đối chiếu nội dung lý thuyết với các hải đồ thực hành và các tập tài liệu bổ trợ chuyên ngành, rèn luyện thói quen tự kiểm tra số liệu hàng hải định kỳ theo yêu cầu của nhật ký hành hải.

Điểm nổi bật và cập nhật

Tài liệu phản ánh các tiêu chuẩn kỹ thuật thực tế trong ngành hàng hải quốc tế và quy định hiện hành tại Việt Nam:

  • Cập nhật quy chuẩn biên tập hải đồ quốc tế: Giáo trình ghi chú rõ lịch sử thay đổi quy cách xuất bản của Cơ quan Thủy văn Anh, cụ thể là việc bãi bỏ quy trình tu chỉnh lớn (Large correction) từ năm 1972 (chuyển sang hình thức xuất bản ấn bản mới - New Edition) và bãi bỏ các tu chỉnh nhỏ không thông báo chính thức từ năm 1986.
  • Tích hợp chuẩn hệ thống ấn phẩm hàng hải quốc tế (UKHO): Giáo trình viện dẫn trực tiếp việc khai thác các tài liệu tiêu chuẩn:
    • Admiralty List of Lights and Fog Signals (NP 74-84) phục vụ tra cứu thông số hải đăng.
    • Admiralty Sailing Directions (NP 1-72, Hàng hải chỉ nam).
    • Chart 5011 (Symbols and Abbreviations used on Admiralty Paper Charts) dùng để tra cứu ký hiệu hải đồ.
  • Quy chuẩn hóa luật định trong nước và quốc tế: Toàn bộ quy trình tu chỉnh hải đồ và trách nhiệm của sĩ quan hàng hải được gắn liền với quy định của Công ước quốc tế về tiêu chuẩn huấn luyện, cấp chứng chỉ và trực ca cho thuyền viên (STCW 95) và Điều lệ chức trách thuyền viên Việt Nam.
  • Tính thực tế luồng lạch Việt Nam: Trình bày chi tiết nguyên tắc phân định mạn luồng hàng hải nội địa khi đi từ biển vào cảng cũng như hướng hành hải trên các vùng biển mở theo trục Bắc - Nam và Đông - Tây.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế nhằm đáp ứng khung năng lực chuyên môn cho các nhóm đối tượng cụ thể:

  • Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Cao đẳng nghề Điều khiển tàu biển tại Trường Cao đẳng Hàng hải II và các cơ sở đào tạo thuyền viên thuộc hệ thống hàng hải toàn quốc.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức toán học đại cương (hình học không gian, lượng giác), vật lý đại cương (quang học, từ trường học cơ bản) và tiếng Anh chuyên ngành hàng hải cơ bản để đọc hiểu thuật ngữ trong các ấn phẩm quốc tế.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực cho mô đun Địa văn Hàng hải 1, làm căn cứ thiết kế giáo án lý thuyết, bài tập trắc nghiệm sai số la bàn và bài thi thực hành tác nghiệp buồng hải đồ.
  • Tài liệu tham khảo chuyên môn: Sĩ quan boong (thuyền phó, thuyền trưởng) sử dụng để ôn tập nghiệp vụ thi lấy chứng chỉ khả năng chuyên môn (CoC) theo quy định của Cục Hàng hải Việt Nam, hoặc dùng làm tài liệu tra cứu nghiệp vụ thường nhật trên tàu biển.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên bậc cao đẳng ngành Điều khiển tàu biển, học viên sĩ quan hàng hải và thuyền viên đang ôn luyện thi văn bằng, chứng chỉ chuyên môn điều khiển tàu biển.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững toán lượng giác, hình học không gian, các định luật vật lý cơ bản về lực hấp dẫn, từ trường, quang học phản xạ - khúc xạ, cùng vốn từ vựng tiếng Anh hàng hải cơ bản để đọc các tài liệu chỉ nam quốc tế.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết hàng hải khác là gì?

Tài liệu tập trung vào tính ứng dụng tác nghiệp trực tiếp: liên kết chặt chẽ công thức tính toán với các bảng số liệu thực tế trên tàu (Jala Ganga, Jal Vallabh), sử dụng trực tiếp các mẫu khung hải đồ chuẩn Anh/Quốc tế (INT), và chuẩn hóa theo quy định STCW 95.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Người học cần kết hợp giải bài tập tính toán tọa độ, bài tập bù trừ sai số la bàn ($\Delta L = d + \delta$) với việc thực hành trực tiếp trên hải đồ giấy thật, tra cứu đối chiếu độc lập với các ấn phẩm Chart 5011 và Notices to Mariners.

5. Những tài liệu bổ trợ nào được quy định đi kèm với giáo trình?

Các tài liệu tra cứu chuyên ngành được viện dẫn trong giáo trình gồm: Chart 5011, Admiralty List of Lights and Fog Signals (NP 74-84), Admiralty Sailing Directions (NP 1-72), bảng thông báo hàng hải định kỳ (Notices to Mariners), và hệ thống bản tin cảnh báo qua máy Navtex.

Kết luận

Giáo trình Địa văn Hàng hải 1 của Trường Cao đẳng Hàng hải II là văn bản học thuật chuẩn hóa, trang bị toàn diện các nguyên lý toán - trắc địa, phương pháp xử lý số hiệu chỉnh thiết bị dẫn đường và kỹ thuật khai thác hải đồ cho người học ngành Điều khiển tàu biển. Lộ trình kiến thức từ mô đun này tạo nền tảng trực tiếp để tiếp tục theo học các nội dung chuyên sâu tiếp theo như: Địa văn Hàng hải 2, Hành hải cung vòng lớn, Bộ môn La bàn từ chuyên sâu, và nghiệp vụ tích hợp Hải đồ điện tử (ECDIS). Để đạt hiệu quả ứng dụng cao nhất, giáo trình cần được sử dụng song hành với hệ thống ấn phẩm hàng hải quốc tế do Cơ quan Thủy văn Vương quốc Anh phát hành và các thông tư luồng tuyến của Cục Hàng hải Việt Nam.
