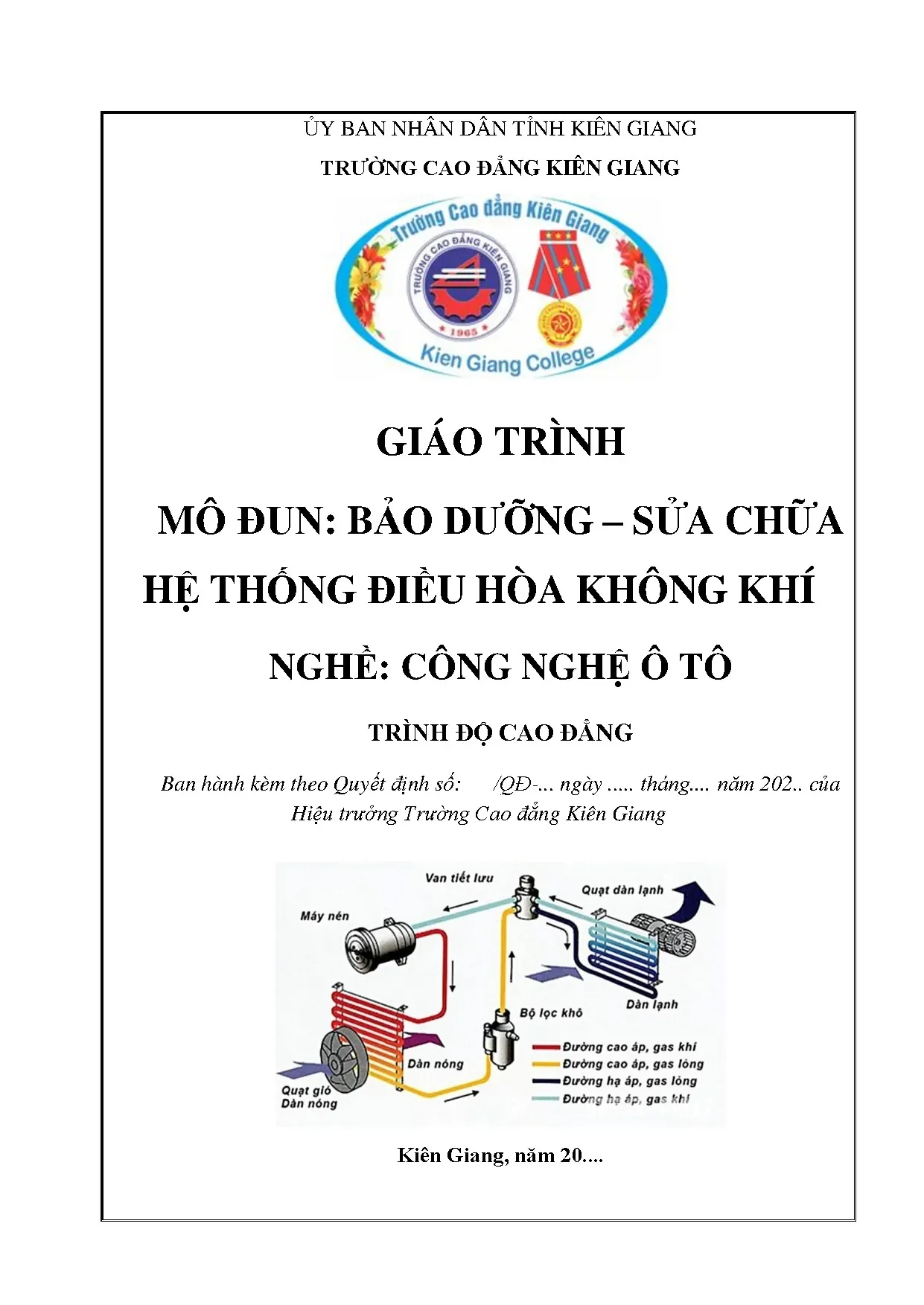

I. Tổng quan giáo trình bảo dưỡng sửa chữa điều hòa không khí ô tô
Giáo trình bảo dưỡng sửa chữa điều hòa không khí ô tô là tài liệu đào tạo chuyên ngành cung cấp kiến thức toàn diện về hệ thống làm mát trên xe hơi. Hệ thống điều hòa không khí đóng vai trò quan trọng trong việc duy trì sự thoải mái cho người lái và hành khách trong mọi điều kiện thời tiết. Giáo trình trình bày nguyên lý hoạt động dựa trên chu trình nén hơi sử dụng môi chất refrigerant. Các thành phần chính bao gồm máy nén, giàn ngưng tụ, van tiết lưu, giàn bay hơi và hệ thống điện điều khiển. Tài liệu được biên soạn dành cho sinh viên nghề Công nghệ ô tô trình độ cao đẳng, hướng dẫn quy trình bảo dưỡng từ cơ bản đến nâng cao. Nội dung bao gồm tháo lắp, kiểm tra và sửa chữa các bộ phận của hệ thống. Giáo trình giúp học viên nắm vững kỹ năng thực hành và áp dụng vào thực tế công việc tại các garage và đại lý ô tô chuyên nghiệp.
1.1. Vai trò của hệ thống điều hòa không khí trên xe ô tô
Hệ thống điều hòa không khí trên xe ô tô là tiện ích không thể thiếu trong xe hơi hiện đại. Hệ thống giúp duy trì nhiệt độ ổn định bên trong cabin, tạo môi trường thoải mái cho người sử dụng. Trong điều kiện thời tiết nắng nóng hoặc lạnh giá, điều hòa không khí giúp giảm mệt mỏi và tăng khả năng tập trung cho người lái. Ngoài ra, hệ thống còn có chức năng lọc không khí, loại bỏ bụi bẩn và hơi ẩm. Giàn lạnh hấp thụ hơi ẩm trong không khí, ngưng tụ thành giọt nước và xả ra ngoài qua ống thoát nước. Chức năng này giúp không khí trong khoang xe luôn trong lành và sạch sẽ.
1.2. Các loại máy nén điều hòa phổ biến trên ô tô
Máy nén là trái tim của hệ thống điều hòa ô tô, có nhiều loại khác nhau phù hợp với từng dòng xe. Máy nén kiểu piston sử dụng piston để nén môi chất, hoạt động bền bỉ và được sử dụng rộng rãi. Máy nén kiểu hai cánh gạt có cấu tạo đơn giản, hiệu suất cao với rotor quay trong stator. Máy nén nhiều cánh trượt hoạt động êm ái, ít rung động. Máy nén kiểu xoắc ốc có thiết kế hiện đại, hiệu suất nén cao và tiếng ồn thấp. Máy nén có lưu lượng thay đổi giúp điều chỉnh công suất làm lạnh theo nhu cầu thực tế, tiết kiệm nhiên liệu hiệu quả.
II. Phân tích các hư hỏng thường gặp ở hệ thống điều hòa ô tô
Hệ thống điều hòa không khí ô tô trong quá trình vận hành thường gặp nhiều loại hư hỏng khác nhau. Máy nén là bộ phận hay bị hỏng nhất do phải hoạt động liên tục trong điều kiện khắc nghiệt. Các hư hỏng phổ biến của máy nén bao gồm mòn phốt, kẹt piston, hỏng van xả và rò rỉ dầu bôi trơn. Nguyên nhân chính là do thiếu dầu bôi trơn, sử dụng sai loại môi chất hoặc hệ thống bị quá nhiệt. Giàn nóng và giàn lạnh cũng dễ bị hư hại do bụi bẩn tích tụ trên các cánh tản nhiệt. Hiện tượng này làm giảm hiệu suất thoát nhiệt, dẫn đến hệ thống hoạt động quá tải. Các vấn đề về hệ thống điện như hỏng cảm biến nhiệt độ, đứt dây điện hoặc hỏng relay cũng khiến điều hòa hoạt động không ổn định. Mắt gas kính quan sát giúp kiểm tra lượng môi chất tuần hoàn trong chu trình làm lạnh. Khi nhìn thấy nhiều bọt khí qua kính quan sát, lượng môi chất không đủ. Kỹ thuật viên cần nắm vững các dấu hiệu để chẩn đoán chính xác hư hỏng.
2.1. Hư hỏng máy nén và dấu hiệu nhận biết
Máy nén điều hòa ô tô thường gặp các hư hỏng như mòn phốt làm kín, kẹt cơ cấu nén và hỏng vòng bi. Các dấu hiệu nhận biết bao gồm tiếng kêu bất thường từ máy nén, áp suất khí nén không đạt yêu cầu và rò rỉ dầu tại các mối nối. Máy nén kiểu piston có thể bị mòn séc-măng, giảm hiệu suất nén. Máy nén kiểu cánh gạt có thể bị gãy cánh hoặc mòn bề mặt tiếp xúc. Nguyên nhân phổ biến là do thiếu dầu bôi trơn, môi chất nhiễm bẩn hoặc hệ thống hoạt động quá tải nhiệt. Việc kiểm tra định kỳ giúp phát hiện sớm các hư hỏng và ngăn ngừa thiệt hại nghiêm trọng.
2.2. Hư hỏng giàn nóng giàn lạnh và hệ thống điện
Giàn nóng thường bị bụi bẩn bám vào các cánh tản nhiệt, hạn chế khả năng thoát nhiệt và làm giảm hiệu suất làm lạnh. Giàn lạnh cũng tích tụ bụi bẩn và hơi ẩm, tạo mùi khó chịu trong khoang xe. Ống thoát nước của giàn lạnh có thể bị tắc, gây đọng nước và hư hại các chi tiết xung quanh. Hệ thống điện điều khiển gặp vấn đề khi cảm biến nhiệt độ hỏng, relay không đóng ngắt đúng lúc hoặc dây điện bị đứt. Công tắc điều khiển A/C và ECON cũng có thể bị lỗi, ảnh hưởng đến khả năng vận hành của hệ thống. Kiểm tra bằng quan sát và sử dụng đồng hồ đo giúp xác định chính xác vị trí hư hỏng.
III. Quy trình bảo dưỡng sửa chữa điều hòa không khí ô tô
Quy trình bảo dưỡng sửa chữa điều hòa không khí ô tô đòi hỏi tuân thủ nghiêm ngặt các bước kỹ thuật. Bước đầu tiên là xả hết môi chất cũ ra khỏi hệ thống bằng thiết bị chuyên dụng. Sau đó tiến hành tháo lắp và kiểm tra từng bộ phận theo trình tự quy định. Đối với giàn nóng, cần tháo nắp che phía trước xe, dán băng dính bảo vệ đèn và sơn xe trước khi tháo các ốc vít và bulông. Giàn lạnh được vệ sinh bằng cách xịt khí nén và lau sạch bề mặt các cánh tản nhiệt. Kiểm tra ống thoát nước đảm bảo nước dễ thoát, tránh đọng nước gây hư hại. Sau khi vệ sinh và sửa chữa, nạp lại môi chất đúng chủng loại và lượng quy định. Kiểm tra hoạt động tổng thể bằng cách khởi động hệ thống và đo áp suất làm việc. Bảo dưỡng thường xuyên giúp kéo dài tuổi thọ và duy trì hiệu suất tối ưu của hệ thống.
3.1. Kỹ thuật tháo lắp và vệ sinh giàn nóng giàn lạnh
Tháo lắp giàn nóng yêu cầu tuân thủ trình tự cụ thể để đảm bảo an toàn và hiệu quả. Đầu tiên xả gas ra khỏi hệ thống, sau đó tháo nắp che phía trước mũi xe. Cần dán băng dính bảo vệ đèn và sơn xe trước khi tháo các ốc vít và bulông. Nhả các vấu và tháo nắp che, sau đó tháo cụm khóa nắp ca-pô. Vệ sinh giàn nóng bằng khí nén và nước áp lực thấp để loại bỏ bụi bẩn trên cánh tản nhiệt. Đối với giàn lạnh, cần xịt khí nén và lau dàn cho sạch sẽ. Kiểm tra ống thoát nước của giàn lạnh có bị tắc không, đảm bảo nước thoát dễ dàng. Khi tháo bulông nắp dàn inox, cần để vào khay tránh thất lạc.
3.2. Bảo dưỡng quạt và các chi tiết liên quan
Quạt giàn nóng và giàn lạnh cần được bảo dưỡng sau khoảng 2500 giờ sử dụng hoặc khi có hiện tượng bất thường. Quá trình bảo dưỡng bao gồm cho dầu mỡ vào vòng bi hoặc bạc để giảm ma sát và mài mòn. Thay chổi than nếu mòn hết hoặc gần hết để đảm bảo quạt hoạt động hiệu quả. Khi lắp lại quạt phải có keo hoặc gioăng lót vào vị trí mép lắp ghép. Đối với quạt giàn lạnh, cần kiểm tra chiều quay của cánh quạt có đúng không sau khi lắp. Sau khi lắp ghép xong phải cho quạt chạy thử để kiểm tra hoạt động. Lắp lại quạt lên giàn nóng và giàn lạnh phải đảm bảo các bulông được siết chặt đúng lực quy định.
IV. Ứng dụng thực tế và tầm quan trọng của giáo trình điều hòa
Giáo trình bảo dưỡng sửa chữa điều hòa không khí ô tô có ý nghĩa quan trọng trong đào tạo nguồn nhân lực kỹ thuật chất lượng cao. Kiến thức trong giáo trình giúp học viên hiểu rõ nguyên lý hoạt động và cấu tạo chi tiết của hệ thống. Kỹ năng thực hành được rèn luyện qua các bài tập tháo lắp, kiểm tra và sửa chữa thực tế. Giáo trình cung cấp thông tin về các loại máy nén phổ biến như piston, hai cánh gạt, nhiều cánh trượt và xoắc ốc. Học viên được hướng dẫn cách sử dụng thiết bị chuyên dụng như đồng hồ đo áp suất và máy hút chân không. Việc nắm vững quy trình bảo dưỡng giúp kỹ thuật viên chẩn đoán chính xác và sửa chữa hiệu quả. Giáo trình còn cập nhật kiến thức về môi chất refrigerant và quy định bảo vệ môi trường.Ứng dụng thực tế của giáo trình được thể hiện qua khả năng làm việc tại các garage, đại lý ô tô và trung tâm dịch vụ chuyên nghiệp. Nhu cầu nhân lực kỹ thuật lành nghề trong lĩnh vực bảo dưỡng điều hòa ô tô ngày càng tăng cao. Giáo trình đóng góp vào việc chuẩn hóa đào tạo, nâng cao chất lượng dịch vụ sửa chữa ô tô tại Việt Nam.
4.1. Kỹ năng cần thiết cho kỹ thuật viên sửa chữa điều hòa
Kỹ thuật viên sửa chữa điều hòa ô tô cần thành thạo nhiều kỹ năng chuyên môn quan trọng. Kỹ năng đọc hiểu sơ đồ mạch điện điều khiển giúp xác định chính xác vị trí hư hỏng. Sử dụng thành thạo thiết bị đo áp suất, máy hút chân không và đồng hồ đo là yêu cầu cơ bản. Kỹ năng tháo lắp các bộ phận theo đúng trình tự quy định đảm bảo an toàn và hiệu quả công việc. Kiến thức về các loại môi chất refrigerant và cách nạp đúng chủng loại, lượng quy định rất quan trọng. Kỹ năng kiểm tra rò rỉ môi chất bằng thiết bị chuyên dụng giúp phát hiện sớm các vấn đề. Ngoài ra, kỹ năng giao tiếp và tư vấn khách hàng cũng cần được rèn luyện.
4.2. Xu hướng phát triển và ứng dụng trong thực tiễn
Ngành bảo dưỡng sửa chữa điều hòa ô tô đang phát triển mạnh mẽ cùng với sự gia tăng số lượng xe hơi tại Việt Nam. Công nghệ điều hòa tự động điều khiển bằng bộ vi xử lý ngày càng phổ biến, đòi hỏi kỹ thuật viên cập nhật kiến thức mới. Xu hướng sử dụng môi chất thân thiện với môi trường như R1234yf thay thế R134a đang được áp dụng rộng rãi. Hệ thống điều hòa trên xe điện và xe hybrid có những đặc điểm riêng, cần đào tạo chuyên biệt. Giáo trình cần được cập nhật thường xuyên để bắt kịp công nghệ mới. Ứng dụng thực tế bao gồm làm việc tại garage, đại lý ủy quyền, trung tâm dịch vụ và các nhà máy sản xuất ô tô.
