Tổng quan nghiên cứu

Khu đô thị mới Thủ Thiêm với tổng diện tích quy hoạch 567 ha tại Quận 2, Thành phố Hồ Chí Minh, giữ vai trò hạt nhân trung tâm tài chính và thương mại hiện đại của vùng kinh tế trọng điểm phía Nam. Tuy nhiên, việc phát triển hệ thống hạ tầng giao thông đồng bộ với các trục chính như Đại lộ Vòng Cung lộ giới 55m và đường Bắc Nam lộ giới 44,7m đang đối mặt với thách thức địa kỹ thuật nghiêm trọng. Theo các kết quả khảo sát địa chất công trình, tầng đất yếu tại khu vực có chiều dày biến động lớn từ 11m đến 34m, chủ yếu là bùn sét và sét pha hữu cơ có độ ẩm tự nhiên cao từ 50% đến trên 100%, hệ số rỗng lớn hơn 1,0 và sức chịu tải rất thấp chỉ đạt 0,5 đến 1,0 kg/cm².

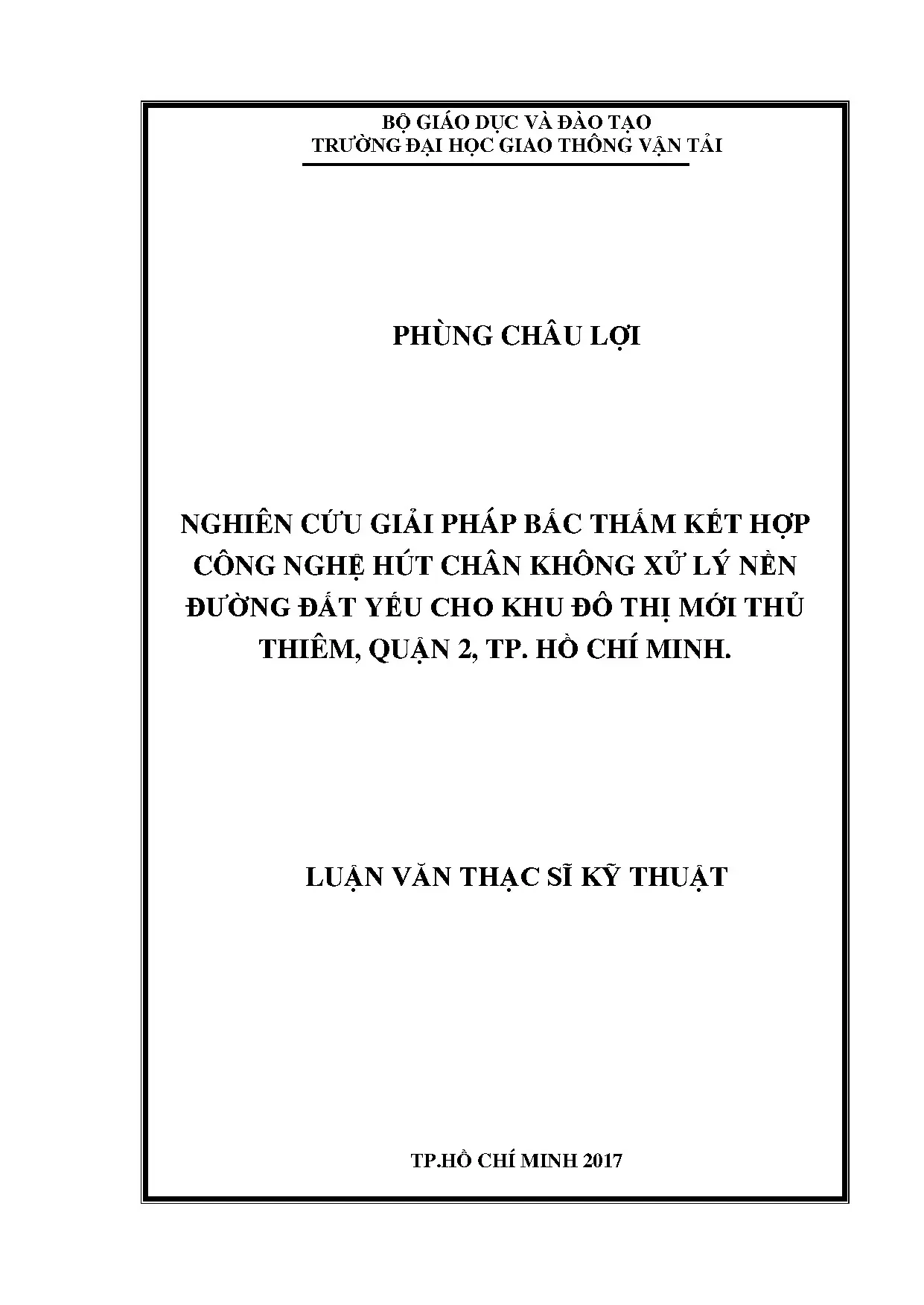

Vấn đề nghiên cứu trọng tâm là giải quyết bài toán lún cố kết lớn và nguy cơ mất ổn định mái dốc trượt trồi khi đắp nền đường trên nền đất yếu có bề dày lớn. Mục tiêu cụ thể của luận văn là nghiên cứu, đánh giá các chỉ tiêu kỹ thuật và hiệu quả kinh tế của giải pháp bấc thấm kết hợp công nghệ hút chân không (PVD kết hợp chân không) phục vụ xử lý nền đường giao thông thuộc khu chức năng số 3 và số 4 tại Khu dân cư phía Bắc Thủ Thiêm. Phạm vi nghiên cứu tập trung vào việc mô hình hóa quá trình thoát nước cố kết, kiểm toán độ lún và ổn định trượt mái dốc trong giai đoạn thi công từ năm 2017 đến nay. Ý nghĩa thực tiễn của công trình thể hiện qua việc rút ngắn hơn 60% thời gian chờ cố kết, triệt tiêu áp lực nước lỗ rỗng dư và giảm thiểu tải trọng đắp gia tải từ 3,5m đến 4,0m chiều cao đất đắp, đảm bảo an toàn tuyệt đối cho công trình đưa vào khai thác dài hạn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết cố kết thấm một chiều kinh điển của Terzaghi và mở rộng sang lý thuyết cố kết hướng tâm của Barron dành cho vật liệu thoát nước thẳng đứng. Kết hợp với đó là mô hình phá hoại trạng thái giới hạn Mohr-Coulomb và phương pháp phân tích ổn định mái dốc trượt cung tròn của Bishop rút gọn để kiểm soát an toàn chống trượt của nền đường đắp.

Hệ thống khái niệm kỹ thuật cốt lõi được ứng dụng bao gồm:

  • Ứng suất hữu hiệu ($\sigma'$): Đại lượng quyết định sức kháng cắt và độ biến dạng nén chặt của khung hạt đất khi áp lực nước lỗ rỗng ($u$) bị triệt tiêu theo nguyên lý $\sigma' = \sigma - u$.
  • Áp lực hút chân không: Lực hút áp suất âm trong hệ thống kín làm gia tăng ứng suất hữu hiệu mà không làm tăng ứng suất tổng, từ đó hạn chế tối đa nguy cơ trượt trồi đất nền sang hai bên ta luy.
  • Độ cố kết tương đương ($U$): Chỉ tiêu phản ánh tỷ lệ phần trăm thể tích nước lỗ rỗng đã thoát ra ngoài theo cả phương đứng ($U_v$) và phương ngang ($U_r$) tại một thời điểm xác định.
  • Bấc thấm thẳng đứng (PVD): Vật liệu địa kỹ thuật tổng hợp có lõi nhựa dẫn nước bọc vải không dệt, đóng vai trò rút ngắn chiều dài đường thấm của nước lỗ rỗng từ hàng chục mét xuống còn vài chục centimet.
  • Chỉ số nén lún ($C_c$) và Hệ số cố kết ngang ($C_h$): Các thông số cơ lý quyết định tốc độ biến dạng lún và thời gian đạt trạng thái ổn định của nền đất.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu địa chất thực địa toàn diện gồm 142 mẫu bùn sét thuộc phân vị địa tầng $amQ_{IV}^{3-4}$ thu thập từ các hố khoan khảo sát sâu từ 20m đến 45m tại các phân khu A, B, C của dự án Thủ Thiêm. Phương pháp chọn mẫu là lấy mẫu đất nguyên dạng bằng ống mẫu thành mỏng (Shelby tube) theo đúng quy chuẩn 22 TCN 262-2000 và TCXD 245:2000, kết hợp song song với thí nghiệm cắt cánh hiện trường (Field Vane Shear) và thí nghiệm xuyên tiêu chuẩn SPT ghi nhận giá trị $N \le 4$.

Lý do lựa chọn phương pháp phân tích kết hợp giữa giải tích bán thực nghiệm Barron - Kjellman và mô phỏng số học là vì đất nền Thủ Thiêm có tính dị hướng cao, thấm ngang lớn hơn thấm đứng từ 2 đến 3 lần. Việc ứng dụng giải tích giúp xác định nhanh lưới bố trí bấc thấm, trong khi mô hình số theo phương pháp Bishop cho phép kiểm toán liên tục hệ số an toàn ổn định mái dốc theo từng chu kỳ áp lực hút chân không từ 60 kPa đến 80 kPa. Quy trình phân tích được thực hiện qua các bước: xử lý số liệu địa tầng, tính toán lún cố kết lý thuyết, phân tích ổn định mái dốc và đối chiếu với số liệu quan trắc lún thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  • Gia tốc thời gian cố kết vượt trội: Việc áp dụng áp suất hút chân không duy trì từ 60 kPa đến 80 kPa tạo ra áp lực cố kết tương đương lớp đất đắp cao 3,5m đến 4,0m. Thời gian đạt độ cố kết thiết kế $U \ge 90%$ chỉ mất từ 90 đến 120 ngày, nhanh hơn 65% so với phương pháp gia tải thông thường vốn đòi hỏi từ 12 đến 18 tháng chờ lún.
  • Nâng cao sức kháng cắt của nền đất: Sức kháng cắt không thoát nước ($S_u$) của lớp bùn sét yếu tại độ sâu từ 5m đến 15m tăng từ giá trị ban đầu $10 - 12,5 \text{ kPa}$ lên mức $28 - 35 \text{ kPa}$ sau khi kết thúc quá trình hút chân không, tương đương mức tăng trưởng vượt bậc hơn 150%.
  • Duy trì hệ số an toàn ổn định mái dốc cao: Trong suốt quá trình gia tải bằng chân không, hệ số an toàn mái dốc tính toán theo phương pháp Bishop luôn duy trì trong dải an toàn $F_s = 1,35 - 1,48$, cao hơn đáng kể so với phương pháp đắp gia tải trọng lượng bản thân đất đắp dễ làm giảm $F_s$ xuống dưới ngưỡng nguy hiểm 1,1.
  • Khống chế độ lún dư dài hạn: Tổng độ lún cố kết tính toán tại đoạn tuyến nghiên cứu D1 đạt từ 1,25m đến 1,85m trên tổng chiều dày tầng đất yếu 18m đến 24m. Độ lún dư sau 15 năm khai thác được kiểm soát chặt chẽ ở mức dưới 15 cm, đáp ứng hoàn toàn tiêu chuẩn kỹ thuật mặt đường đô thị cấp cao.

Thảo luận kết quả

Cơ chế bản chất giúp phương pháp bấc thấm hút chân không đạt hiệu quả vượt bậc là sự hình thành trường áp suất âm đẳng hướng trong khối đất. Nước lỗ rỗng bị hút cưỡng bức theo phương ngang vào các bản bấc PVD với khoảng cách 1,0m đến 1,3m rồi dẫn lên màng thoát nước mặt. Khác với giải pháp đắp bệ phản áp truyền thống gây tăng ứng suất cắt trượt, lực hút chân không chỉ làm tăng ứng suất nén hữu hiệu mà không tạo ra tải trọng trượt bên ngoài.

Khi so sánh với giải pháp cọc đất trộn xi măng (DMM), giải pháp chân không kết hợp PVD tiết kiệm từ 30% đến 40% tổng mức chi phí xây lắp; so với giếng cát truyền thống đường kính 40cm, công nghệ này giúp giảm hơn 50% khối lượng cát lọc và hạn chế tối đa sự xáo động phá vỡ cấu trúc tự nhiên của đất. Về mặt trình bày dữ liệu, các quan hệ động học này được thể hiện rõ ràng qua biểu đồ đường cong cố kết theo thời gian $U(t)$, đồ thị gia tăng ứng suất hữu hiệu theo chiều sâu và bảng tổng hợp so sánh các chỉ tiêu cơ lý trước và sau xử lý.

Đề xuất và khuyến nghị

  • Chuẩn hóa thi công màng kín khí và mạng lưới bấc thấm: Các nhà thầu cần sử dụng màng kín khí đàn hồi cao PVC hoặc PE có cường độ kéo đứt $\ge 15 \text{ kN/m}$, thi công chôn mép màng sâu tối thiểu 1,5m vào tầng sét không thấm nước và duy trì áp suất hút chân không ổn định tối thiểu 70 kPa trong suốt 90 ngày liên tục.
  • Tối ưu hóa mật độ bố trí bấc thấm: Tại các phân khu có chiều dày bùn sét lớn hơn 20m (khu vực A và B), cần thiết kế mạng lưới cắm bấc thấm theo sơ đồ tam giác đều với khoảng cách cự ly từ 1,0m đến 1,2m; đối với khu vực có chiều dày sét yếu từ 11m đến 18m (khu vực C), có thể giãn khoảng cách lên 1,3m để tiết kiệm vật tư nhưng vẫn đảm bảo thời gian cố kết dưới 100 ngày.
  • Triển khai hệ thống quan trắc tự động đa chỉ tiêu: Chủ đầu tư cần bắt buộc lắp đặt hệ thống quan trắc áp lực nước lỗ rỗng (Piezometer), mốc đo lún bề mặt và ống đo biến dạng ngang (Inclinometer) với tần suất đo 1 ngày/lần trong tháng đầu tiên và 2 ngày/lần trong các tháng tiếp theo nhằm phát hiện sớm các sự cố rò rỉ khí.
  • Ban hành hướng dẫn thiết kế chuyên ngành: Kiến nghị Sở Giao thông Vận tải Thành phố Hồ Chí Minh cùng Ban Quản lý Đầu tư Xây dựng Khu đô thị mới Thủ Thiêm hoàn thiện và ban hành quy trình kỹ thuật tiêu chuẩn cho công nghệ PVD hút chân không trong khung thời gian 6 đến 12 tháng tới để áp dụng rộng rãi cho các dự án giao thông ven sông.

Đối tượng nên tham khảo luận văn

  • Kỹ sư tư vấn thiết kế công trình giao thông và địa kỹ thuật: Tiếp cận phương pháp tính toán chi tiết về mạng lưới thoát nước thẳng đứng, công thức dự báo lún cố kết phi tuyến và quy trình kiểm toán an toàn ổn định trượt mái taluy cho nền đường đắp cao.
  • Chỉ huy trưởng và kỹ sư giám sát công trường: Nắm vững quy trình thi công cắm bấc thấm sâu đến 30m, kỹ thuật dán nối màng kín khí không lọt khí, lắp đặt mạng lưới ống hút chân không và kiểm soát quy trình vận hành trạm bơm công suất lớn.
  • Chủ đầu tư và cơ quan quản lý dự án hạ tầng: Có cơ sở dữ liệu thực chứng tin cậy để so sánh hiệu quả kinh tế - kỹ thuật, lập dự toán ngân sách và lựa chọn giải pháp xử lý nền đất yếu tối ưu nhằm rút ngắn 6 đến 9 tháng tiến độ dự án.
  • Giảng viên, nghiên cứu sinh và học viên cao học ngành Công trình Giao thông: Sử dụng làm tài liệu tham khảo học thuật chuyên sâu với 142 mẫu thí nghiệm thực tế về cơ học đất yếu khu vực đồng bằng sông Sài Gòn - Đồng Nai.

Câu hỏi thường gặp

1. Nguyên lý cơ bản của công nghệ hút chân không kết hợp bấc thấm là gì?
Phương pháp hoạt động bằng cách phủ kín màng kín khí lên bề mặt khu vực đã cắm bấc thấm thẳng đứng, sau đó dùng máy bơm tạo áp suất âm trong nền đất. Việc hút nước lỗ rỗng làm giảm áp lực nước, tăng ứng suất hữu hiệu mà không làm tăng tải trọng trượt cắt gây nguy cơ lở sạt nền đắp.

2. Giải pháp này giúp rút ngắn thời gian thi công bao nhiêu so với đắp gia tải truyền thống?
Trong điều kiện địa chất bùn sét Thủ Thiêm dày 11m đến 34m, phương pháp hút chân không đạt độ cố kết trên 90% chỉ trong vòng 90 đến 120 ngày. Trong khi đó, phương pháp đắp gia tải thông thường đòi hỏi thời gian chờ cố kết kéo dài từ 12 đến 18 tháng, giúp tiết kiệm hơn 65% thời gian xử lý nền.

3. Áp suất hút chân không tạo ra tải trọng tương đương bao nhiêu mét đất đắp?
Hệ thống bơm hút chân không tiêu chuẩn duy trì áp suất âm từ 60 kPa đến 80 kPa. Mức áp suất này tạo ra một tải trọng nén ép tương đương với một lớp đất đắp có chiều cao từ 3,5m đến 4,0m đè lên mặt nền mà hoàn toàn không gây tải trọng bản thân gây mất ổn định trượt trồi.

4. Cần làm gì để xử lý sự cố rò rỉ khí làm tụt áp suất trong quá trình bơm hút?
Đơn vị thi công cần bố trí rãnh chôn màng kín khí sâu tối thiểu 1,5m ngập vào lớp sét dẻo và phủ lớp nước bảo vệ mặt màng dày 20 đến 30 cm. Khi áp suất tụt dưới 60 kPa, hệ thống đồng hồ quan trắc chân không sẽ khoanh vùng vị trí hở để dán vá màng chuyên dụng kịp thời.

5. Chi phí đầu tư của công nghệ này so với cọc xi măng đất (DMM) chênh lệch ra sao?
Giải pháp bấc thấm kết hợp hút chân không tận dụng vật liệu địa kỹ thuật giá thành thấp và máy bơm tuần hoàn, giúp tiết kiệm từ 30% đến 40% chi phí xây lắp trên một mét vuông mặt bằng so với phương pháp cọc đất gia cố xi măng đòi hỏi khối lượng chất kết dính rất lớn.

Kết luận

  • Luận văn đã phân tích toàn diện cấu trúc địa tầng đất yếu tại Khu đô thị mới Thủ Thiêm với tầng bùn sét dày từ 11m đến 34m có sức chịu tải ban đầu rất thấp dưới 1,0 kg/cm².
  • Xác lập cơ sở khoa học và quy trình tính toán hoàn chỉnh cho giải pháp bấc thấm kết hợp hút chân không với áp lực duy trì từ 60 kPa đến 80 kPa.
  • Đạt hiệu quả rút ngắn hơn 65% thời gian cố kết (đạt $U \ge 90%$ sau 90 đến 120 ngày thi công) và khống chế độ lún dư dài hạn dưới 15 cm.
  • Nâng cao sức kháng cắt của nền đất lên hơn 150% và đảm bảo hệ số an toàn ổn định mái dốc $F_s$ luôn đạt mức cao từ 1,35 đến 1,48 trong mọi giai đoạn.
  • Đem lại hiệu quả kinh tế vượt trội khi tiết kiệm 30% đến 40% tổng chi phí đầu tư so với các phương án xử lý móng sâu truyền thống.

Đóng góp chính của đề tài là xây dựng bộ thông số thiết kế, kiểm toán ổn định và quy trình thi công kiểm tra chất lượng thực chứng cho hạ tầng giao thông đô thị trên vùng đất ngập nước bão hòa. Kế hoạch tiếp theo đề xuất mở rộng ứng dụng quan trắc tự động cho các phân khu chức năng 5, 6, 7 và 8 trong giai đoạn 2024–2026. Các chủ đầu tư và đơn vị tư vấn thiết kế hạ tầng giao thông được khuyến khích áp dụng ngay công nghệ bấc thấm kết hợp hút chân không để tối ưu hóa tiến độ và đảm bảo chất lượng bền vững cho các công trình giao thông trọng điểm.
