Luận văn thạc sĩ: Nghiên cứu giải pháp thoát nước bền vững cho quận Hai Bà Trưng, Hà Nội

Luận văn thạc sĩ nghiên cứu giải pháp thoát nước bền vững cho lưu vực quận Hai Bà Trưng, Hà Nội, góp phần cải thiện môi trường đô thị.

• Tác giả: Lê Phan Hương Thủy
• Người hướng dẫn: TS. Khương Thị Hai Yến
• Trường học: Đại học Thủy lợi
• Chuyên ngành: Kỹ thuật Tài nguyên Nước
• Đề tài: Giải Pháp Thoát Nước Bền Vững Cho Quận Hai Bà Trưng, Hà Nội
• Loại tài liệu: luận văn
• Năm xuất bản: 2021
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ THOÁT NƯỚC VÀ NGHIÊN CỨU THOÁT NƯỚC CHO LƯU VỰC QUẬN HAI BÀ TRƯNG
• 1.1. Tổng quan về thoát nước bền vững quận Hai Bà Trưng
• 1.2. Tổng quan thoát nước bền vững trên thế giới
• 1.3. Mô tả khu vực nghiên cứu
• 1.3.1. Điều kiện tự nhiên
• 1.3.2. Điều kiện kinh tế - xã hội
• 1.4. Quá trình hình thành và phát triển hệ thống thoát nước quận Hai Bà Trưng. Tình trạng ngập úng ở quận Hai Bà Trưng
• 2. CHƯƠNG 2: THIẾT LẬP MÔ HÌNH TÍNH TOÁN TIÊU THOÁT NƯỚC CHO LƯU VỰC QUẬN HAI BÀ TRƯNG
• 2.1. Giới thiệu về mô hình SWMM. Cơ sở lý thuyết
• 2.2. Tính toán lượng mưa hiệu quả. Tính toán thấm, lượng thẩm
• 2.3. Mô hình hồ chứa phi tuyển (SWMM)
• 2.4. Xây dựng mô hình SWMM cho lưu vực quận Hai Bà Trưng
• 2.4.1. Khai báo các thông số mặc định và các tùy chọn (Project/Defaults)
• 2.4.2. Lập bản đồ hệ thống tiêu lưu vực nghiên cứu
• 2.4.3. Vẽ sơ đồ lưu vực và mạng lưới công trình thoát nước
• 2.4.4. Khai báo các thông số của hệ thống
• 3. CHƯƠNG 3: ĐÁNH GIÁ HIỆN TRẠNG HỆ THỐNG THOÁT NƯỚC QUẬN HAI BÀ TRƯNG, TP. HÀ NỘI
• 3.1. Hiệu chỉnh và kiểm định mô hình với các trận mưa thực
• 3.1.1. Chạy mô hình sau khi xây dựng với trận mưa từ ngày 21 - 26/5/2012
• 3.1.2. Kiểm nghiệm mô hình với trận mưa từ ngày 17 - 23/8/2012
• 4. HƯỚNG 4: ĐỀ XUẤT ÁP DỤNG CÁC GIẢI PHÁP THOÁT NƯỚC BỀN VỮNG
• 4.1. Lựa chọn các giải pháp thoát nước bền vững
• 4.2. Phương pháp tính toán. Mô phỏng các phương pháp thoát nước bền vững
• 4.3. Đánh giá hiệu quả các phương pháp thoát nước bền vững
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• Phụ lục 1. DANH MỤC BẢNG BIỂU
• Phụ lục 2. DANH MỤC HÌNH

Tóm tắt

I. Tính cấp thiết của đề tài

Tốc độ đô thị hóa tại Hà Nội gia tăng nhanh chóng trong những năm gần đây, đặc biệt tại quận Hai Bà Trưng. Sự phát triển này dẫn đến nhiều vấn đề về thoát nước, gây ngập lụt và ô nhiễm môi trường. Hệ thống thoát nước hiện tại chưa đáp ứng được nhu cầu, do đó, việc nghiên cứu giải pháp thoát nước bền vững là rất cần thiết. Mục tiêu của đề tài là đánh giá hiện trạng hệ thống thoát nước và đề xuất giải pháp phù hợp nhằm cải thiện tình hình thoát nước tại quận Hai Bà Trưng. Các phương pháp nghiên cứu được áp dụng bao gồm thu thập thông tin, phân tích và tổng hợp dữ liệu, nhằm đưa ra những giải pháp khả thi cho việc cải thiện hệ thống thoát nước. Đề tài không chỉ có ý nghĩa lý thuyết mà còn mang tính thực tiễn cao, góp phần vào việc quản lý và phát triển bền vững đô thị.

II. Tổng quan về thoát nước bền vững

Khái niệm thoát nước bền vững đề cập đến các phương pháp quản lý nước mưa nhằm giảm thiểu tác động tiêu cực đến môi trường. Mô hình Phát triển tác động thấp (LID) được áp dụng rộng rãi, với mục tiêu sử dụng cảnh quan để quản lý nước mưa, giảm dòng chảy bề mặt và bổ sung nước vào mạch nước ngầm. Các giải pháp như mái nhà xanh, vườn thu nước mưa và vật liệu thấm nước đã chứng minh hiệu quả trong việc kiểm soát dòng chảy và cải thiện chất lượng nước. Hệ thống thoát nước đô thị bền vững không chỉ giúp giảm thiểu ngập úng mà còn cải thiện cảnh quan đô thị, tạo ra môi trường sống tốt hơn cho cộng đồng. Việc áp dụng các giải pháp này tại quận Hai Bà Trưng có thể giúp giải quyết các vấn đề thoát nước hiện tại và nâng cao chất lượng cuộc sống.

III. Mô tả khu vực nghiên cứu

Quận Hai Bà Trưng nằm ở vị trí trung tâm Hà Nội, với diện tích 10,26 km² và 18 đơn vị hành chính. Địa hình của quận được chia thành ba bậc, từ trên 8 m đến dưới 5 m. Điều kiện tự nhiên và khí hậu tại đây có ảnh hưởng lớn đến hệ thống thoát nước. Khí hậu nhiệt đới gió mùa với mùa đông lạnh và mùa hè nóng ẩm, tạo ra lượng mưa lớn, đặc biệt vào mùa hè. Nghiên cứu khu vực này giúp xác định các yếu tố ảnh hưởng đến thoát nước, từ đó đề xuất giải pháp phù hợp. Việc phân tích địa hình và điều kiện khí hậu là rất quan trọng để xây dựng mô hình thoát nước hiệu quả, đảm bảo khả năng thoát nước trong các trận mưa lớn.

IV. Đề xuất áp dụng các giải pháp thoát nước bền vững

Để cải thiện tình trạng thoát nước tại quận Hai Bà Trưng, cần áp dụng các giải pháp thoát nước bền vững. Các phương pháp như LID, mái nhà xanh, và hệ thống thu nước mưa cần được triển khai. Việc áp dụng mô hình SWMM để tính toán và mô phỏng dòng chảy sẽ giúp đánh giá hiệu quả của các giải pháp. Bên cạnh đó, việc kết hợp các giải pháp kỹ thuật với quản lý cộng đồng cũng rất quan trọng. Đề xuất các biện pháp cụ thể như cải tạo hệ thống thoát nước hiện tại, xây dựng các công trình thu nước mưa, và nâng cao nhận thức cộng đồng về bảo vệ môi trường sẽ tạo ra hiệu quả tích cực. Thực hiện các giải pháp này không chỉ giảm thiểu ngập úng mà còn góp phần vào phát triển bền vững của khu vực.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh đô thị hóa nhanh chóng tại Hà Nội, đặc biệt là quận Hai Bà Trưng với hơn 20 khu đô thị mới đi vào hoạt động, hệ thống thoát nước hiện tại đang đối mặt với nhiều thách thức nghiêm trọng. Dân số quận đạt khoảng 303.586 người (2019), diện tích 10,26 km², kéo theo sự gia tăng đáng kể lượng nước mặt và nước thải đô thị. Tình trạng ngập úng diễn ra phổ biến do hệ thống thoát nước chưa đáp ứng kịp tốc độ phát triển, cùng với biến đổi khí hậu phức tạp. Mục tiêu nghiên cứu là đánh giá hiện trạng hệ thống thoát nước quận Hai Bà Trưng, phân tích nguyên nhân gây ngập úng và đề xuất các giải pháp thoát nước bền vững phù hợp với điều kiện thực tế. Phạm vi nghiên cứu tập trung trên lưu vực thoát nước quận Hai Bà Trưng, Hà Nội, trong bối cảnh khí hậu nhiệt đới gió mùa với lượng mưa trung bình năm từ 1.554 đến 1.836 mm, số ngày mưa khoảng 130-140 ngày/năm. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả quản lý thoát nước, giảm thiểu ngập úng, bảo vệ môi trường và phát triển đô thị bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng hai lý thuyết chính trong quản lý thoát nước bền vững: Phát triển tác động thấp (Low Impact Development - LID) và Hệ thống thoát nước đô thị bền vững (Sustainable Urban Drainage System - SuDS). LID tập trung vào việc quản lý nước mưa tại nguồn bằng các công trình như mái nhà xanh, vật liệu bê tông thấm, hộp trồng cây nhằm giảm dòng chảy bề mặt và tăng thấm nước tự nhiên. SuDS hướng tới điều chỉnh chu trình nước đô thị gần với chu trình tự nhiên, giảm thiểu tác động môi trường thông qua các biện pháp sinh học và kỹ thuật. Các khái niệm chính bao gồm: dòng chảy mặt, thấm nước, bốc hơi, điều hòa nước mưa, và mô hình hóa thủy lực.

Phương pháp nghiên cứu

Nghiên cứu sử dụng mô hình SWMM (Storm Water Management Model) của EPA để mô phỏng dòng chảy mặt và chất lượng nước trong hệ thống thoát nước quận Hai Bà Trưng. Dữ liệu đầu vào gồm số liệu mưa thiết kế từ trạm Láng, dữ liệu địa hình, mạng lưới cống, sông, hồ điều tiết và các thông số thủy văn. Cỡ mẫu nghiên cứu là toàn bộ lưu vực thoát nước quận Hai Bà Trưng với diện tích 10,26 km². Phương pháp chọn mẫu là khảo sát toàn diện, thu thập dữ liệu thực tế từ các cơ quan quản lý và quan trắc hiện trường. Phân tích dữ liệu sử dụng phương pháp mô phỏng động lực học, hiệu chỉnh và kiểm định mô hình với các trận mưa thực tế từ ngày 21-26/5/2012 và 17-23/8/2012. Timeline nghiên cứu kéo dài từ năm 2019 đến 2021, bao gồm thu thập dữ liệu, xây dựng mô hình, hiệu chỉnh và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng hệ thống thoát nước: Hệ thống cống ngầm có tổng chiều dài khoảng 180 km, mật độ cống 23,2 ha/cống, nhiều tuyến cống có tuổi thọ từ 50-100 năm, xuống cấp nghiêm trọng, gây tắc nghẽn và ngập úng cục bộ. Hệ thống sông Kim Ngưu và sông Sét có khả năng thoát nước lần lượt 15 m³/s và 8 m³/s, tuy nhiên địa hình thấp, độ dốc nhỏ làm giảm hiệu quả thoát nước.

2. Nguyên nhân ngập úng: Ngập úng xảy ra do kết hợp nguyên nhân khách quan như địa hình trũng thấp, mực nước sông Hồng cao vượt mặt đất, và nguyên nhân chủ quan như quy hoạch san nền chưa đồng bộ, hệ thống thoát nước cũ kỹ, không đồng bộ, nhiều khu vực có địa hình cao hơn đường phố gây cản trở dòng chảy. Các trận mưa lớn với lượng mưa 318,1 mm (trận mưa 17-23/8/2012) và 166,6 mm (trận mưa 21-26/5/2012) vượt khả năng tiêu thoát của hệ thống, gây ngập diện rộng.

3. Hiệu quả mô hình SWMM: Mô hình SWMM được hiệu chỉnh với chỉ số Nash-Sutcliffe đạt mức cao, mô phỏng chính xác dòng chảy và mực nước thực tế tại các điểm đo trên sông Kim Ngưu và sông Sét. Mô hình cho phép đánh giá chi tiết ảnh hưởng của các yếu tố khí tượng, địa hình và hệ thống thoát nước đến ngập úng.

4. Đánh giá các giải pháp LID: Các công trình LID như mái nhà xanh, vật liệu bê tông thấm, hộp trồng cây có thể giảm dòng chảy bề mặt từ 50% đến 93%, đồng thời cải thiện chất lượng nước và tăng khả năng thấm nước tự nhiên. Việc áp dụng các giải pháp này tại các khu vực công cộng và đô thị mới như Ecopark đã chứng minh hiệu quả trong thực tế.

Thảo luận kết quả

Nguyên nhân ngập úng tại quận Hai Bà Trưng là sự kết hợp phức tạp giữa điều kiện tự nhiên và tác động của con người. Địa hình thấp, độ dốc nhỏ làm hạn chế dòng chảy tự nhiên, trong khi hệ thống thoát nước cũ kỹ không đáp ứng được lưu lượng nước mưa ngày càng tăng. So với các nghiên cứu trong nước và quốc tế, kết quả mô hình SWMM phù hợp với các nghiên cứu về thoát nước đô thị tại các thành phố có điều kiện tương tự. Việc áp dụng các giải pháp LID và SuDS không chỉ giảm thiểu ngập úng mà còn góp phần cải thiện môi trường sống và cảnh quan đô thị. Dữ liệu có thể được trình bày qua biểu đồ so sánh lưu lượng dòng chảy trước và sau khi áp dụng giải pháp LID, bảng thống kê mức độ giảm ngập tại các điểm quan trắc, và bản đồ phân bố ngập úng mô phỏng.

Đề xuất và khuyến nghị

1. Triển khai các công trình LID tại khu vực công cộng và đô thị mới: Áp dụng mái nhà xanh, vật liệu bê tông thấm và hộp trồng cây để giảm dòng chảy bề mặt, tăng thấm nước, dự kiến giảm lưu lượng dòng chảy từ 50-90% trong vòng 3-5 năm. Chủ thể thực hiện là UBND quận phối hợp với các đơn vị quản lý đô thị.

2. Nâng cấp, cải tạo hệ thống cống ngầm và hồ điều tiết: Tăng cường nạo vét, sửa chữa các tuyến cống xuống cấp, mở rộng dung tích hồ điều tiết hiện có với tổng dung tích khoảng 1.300.000 m³, nhằm nâng cao khả năng điều hòa nước mưa, giảm ngập úng khu vực nội thành trong 5 năm tới. Chủ thể thực hiện là Công ty TNHH MTV Thoát nước Hà Nội và các đơn vị liên quan.

3. Quy hoạch san nền đồng bộ với hệ thống thoát nước: Điều chỉnh cao độ san nền theo hướng ưu tiên thoát nước tự nhiên, đảm bảo độ dốc thoát nước phù hợp theo tiêu chuẩn hiện hành, giảm thiểu ngập úng cục bộ. Thời gian thực hiện trong các dự án phát triển đô thị mới, do Sở Xây dựng và UBND quận quản lý.

4. Xây dựng hệ thống cảnh báo và quản lý ngập úng thông minh: Áp dụng công nghệ mô hình hóa và giám sát thời gian thực, kết hợp với hệ thống bơm điều tiết tự động, nhằm nâng cao khả năng ứng phó với các trận mưa lớn. Dự kiến triển khai trong 2-3 năm, do Sở Tài nguyên Môi trường và Công ty Thoát nước Hà Nội phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Cơ quan quản lý đô thị và thoát nước: Giúp đánh giá hiện trạng, lập kế hoạch cải tạo và phát triển hệ thống thoát nước bền vững, nâng cao hiệu quả quản lý ngập úng.

2. Các nhà quy hoạch và thiết kế đô thị: Cung cấp cơ sở lý thuyết và thực tiễn về áp dụng mô hình SWMM và giải pháp LID trong quy hoạch thoát nước đô thị.

3. Các nhà nghiên cứu và sinh viên chuyên ngành thủy lợi, môi trường: Là tài liệu tham khảo về mô hình hóa thủy lực, phân tích hiện trạng và đề xuất giải pháp thoát nước bền vững.

4. Doanh nghiệp xây dựng và phát triển đô thị: Hỗ trợ trong việc lựa chọn công nghệ, vật liệu và giải pháp kỹ thuật phù hợp với xu hướng phát triển bền vững, giảm thiểu rủi ro ngập úng.

Câu hỏi thường gặp

1. Mô hình SWMM có ưu điểm gì trong nghiên cứu thoát nước đô thị?
   SWMM mô phỏng chi tiết dòng chảy mặt và chất lượng nước, cho phép đánh giá tác động của các yếu tố khí tượng, địa hình và hệ thống thoát nước. Ví dụ, mô hình đã được hiệu chỉnh chính xác với các trận mưa thực tế tại quận Hai Bà Trưng.

2. Giải pháp LID có thể áp dụng hiệu quả ở đâu trong đô thị?
   LID phù hợp với các khu vực công cộng, đô thị mới và các khu dân cư có diện tích nhỏ, giúp giảm dòng chảy bề mặt và cải thiện chất lượng nước. Khu đô thị Ecopark là ví dụ điển hình đã áp dụng thành công.

3. Nguyên nhân chính gây ngập úng tại quận Hai Bà Trưng là gì?
   Ngập úng do sự kết hợp giữa địa hình thấp, hệ thống thoát nước cũ kỹ, quy hoạch san nền chưa đồng bộ và các trận mưa lớn vượt khả năng tiêu thoát của hệ thống.

4. Làm thế nào để nâng cao hiệu quả hệ thống thoát nước hiện tại?
   Cần nâng cấp hệ thống cống, mở rộng hồ điều tiết, áp dụng các giải pháp LID và xây dựng hệ thống quản lý ngập úng thông minh để tăng khả năng điều hòa và thoát nước.

5. Thời gian thực hiện các giải pháp bền vững là bao lâu?
   Các giải pháp LID có thể triển khai trong 3-5 năm, nâng cấp hệ thống thoát nước và hồ điều tiết trong 5 năm, còn hệ thống cảnh báo thông minh có thể hoàn thành trong 2-3 năm.

Kết luận

• Đánh giá chi tiết hiện trạng hệ thống thoát nước quận Hai Bà Trưng cho thấy nhiều tuyến cống xuống cấp, hệ thống sông và hồ điều tiết chưa đáp ứng được lưu lượng nước mưa lớn.
• Nguyên nhân ngập úng là sự kết hợp giữa điều kiện tự nhiên và tác động của quy hoạch đô thị chưa đồng bộ.
• Mô hình SWMM được hiệu chỉnh thành công, là công cụ hiệu quả để mô phỏng và dự báo ngập úng, hỗ trợ ra quyết định.
• Giải pháp LID và nâng cấp hệ thống thoát nước được đề xuất nhằm giảm thiểu ngập úng, cải thiện môi trường và phát triển đô thị bền vững.
• Các bước tiếp theo bao gồm triển khai thí điểm các giải pháp LID, nâng cấp hệ thống thoát nước và xây dựng hệ thống quản lý ngập úng thông minh, đồng thời tiếp tục nghiên cứu mở rộng phạm vi áp dụng.

Hành động ngay hôm nay để bảo vệ môi trường và nâng cao chất lượng sống đô thị tại quận Hai Bà Trưng!

Trích đoạn nội dung tài liệu

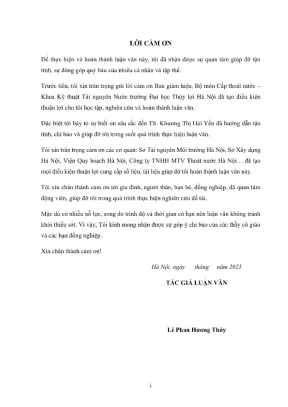

LỜI CÁM ƠN "Đề thực hiện và hoàn thành luận văn này, tôi đã nhận được sự quan tâm giúp đỡ tận tỉnh, sự đồng góp quý báu của nhiều cá nhân và tập thé Trước „tôi in tân trọng gửi lời cảm om Ban gim hiệu, Bộ môn CẮp thoát nước — Khoa Kỹ thuật Tải nguyên Nước trường Đại học Thủy lợi Ha Nội đã tạo điều kiện thuận lợi cho tôi học tập, nghiên cứu và hoàn thành luận văn. Đặc biệt tôi bày tỏ sự biết ơn sâu sắc đến TS. Khương Thị Hai Yến đã hướng dẫn tân tình, chỉ bảo và giúp đỡ tôi trong suốt quá trình thực hiện luận van, “Tôi xin ân trọng cảm ơn các cơ quan: Sở Tài nguyên Môi trường Ha N (i, Sở Xây dựng Hà Nội, Viện Quy hoạch Hà Nội, Công ty TNHH MTV Thoát nước Hà Nội. đã tạo mọi điều kiện thuận lợi cung cấp số liệu, tài bu giúp đỡ tôi hoàn thành luận văn này.

“Tôi xin chân thành cảm ơn tới gia đình, người thân, bạn bẻ, đồng nghiệp, dã quan tâm động viên, giúp đỡ tôi trong quá trình thực hiện nghiên cứu để tải Mac dù có nhiều nỗ lực, song do trình độ và thời gian có hạn nên luận văn không ern khỏi thiếu sót. Vì vậy, Tôi kính mong nhận được sự góp ý chỉ bảo của các thầy cô giáo. và các bạn đồng nghiệp Xin chân thành cảm ont Ha Nội, ngày thing - năm 2021 TAC GIÁ LUẬN VÃ! Lê Phan Hương Thủy. LỜI CAM ĐOAN Tác giả xin cam đoan đây là công trinh nghiên cứu riêng của tác giả.

Các số iệu, thông tin trch dẫn trong luận văn là trung thực và đều được ghi rõ nguồn gốc. Kết quả nghiên cứu trong luận văn chưa từng được sử dụng hoặc công bố trong bắt kỳ công trình nào khác. Hà Nội, ngày - thắng năm 2021 TÁC GIÁ LUẬN VĂN Lê Phan Hương Thủy. MỤC LUC DANH MỤC BANG BIEU.

v DANH MỤC HÌNH vi MO DAU. 1 CHUONG 1: TONG QUAN VE THOÁT NƯỚC VA NGHIÊN CUU THOÁT NƯỚC CHO LƯU VUC QUAN HAI BA TRUNG 3 1.:Tống quan về thoát nước bền vững.Thoát nước bên vững trên th 3 1.Thodt nước bên vững tai Việt Nam 6 1.M6 tả khu vực nghiên cứu 9 1.Điều kiện tự nhiên: 9 1.2,Điều kiện kinh tế - xã hội 4 1.Qua trình hình thanh va phát triển hệ thống thoát nước quận Hai Bà Trưng.Tình trạng ngập úng ở quận Hai Bà Trưng. 19 CHƯƠNG 2: THIET LẬP MO HÌNH TÍNH TOÁN TIÊU THOÁT NƯỚC CHO LƯU VUC QUAN HAI BÀ TRƯNG 2 2.Giới thiệu về mô hình SWMM.Ca sở lý thuyết 24 2.Tính toán lượng mưa hiệu qua.Tính toán thắm, lượng thẩm 2 2.M6 hình hỗ chứa phi tuyển (SWMM); 2 2.Xay dựng mô hình SWMM cho lưu vực quận Hai Bà Trưng.5 Khai báo các thông số mặc định và các ty chọn (Project/Defaults): 28 2.Lập bản đồ hệ thống tiêu lưu vực nghiên cứu 30 2.Ve sơ đồ lưu vực và mạng lưới công trình thoát nước 31 2.Khai báo các thông số của hệ thông, 3 CHƯƠNG 3: DANH GIÁ HIEN TRẠNG HỆ THONG THOÁT NƯỚC QUAN HAI BÀ TRƯNG, TP.Higu chỉnh va kiểm định mô hình với các trận mưa thực.Chay mô hình sau khi xây dựng với trận mưa từ ngày 21 - 26/5/2012.Kiểm nghiệm mô hình với trận mưa từ ngày 17 - 23/8/2012 58 HUONG 4: ĐỀ XUẤT ÁP DUNG CÁC GIẢI PHÁP THOÁT NƯỚC BEN VỮNG.L4a chọn cúc giải pháp thoát nước bền vững 6 4.Phurong pháp tính toán.M6 phỏng các phương pháp thoát nước bền ving mW 44.Binh giá hiệu quả các phương pháp thoát nước bồn vững si KET LUẬN VA KIÊN NGHỊ. 82 TAL LIỆU THAM KHẢO.

84 PHU LUC $6 DANH MỤC BANG BIEU Bảng |: Nhiệt độ trung bình thắng ở Hà Nội (0C) tai trạm Văn Hồ. mn Bang 2: Độ 4m tương đối trung bình hing năm (%) tại tram Van Hỗ la Bảng 3: Lượng mưa 1, 3, 5, ngày max ứng với tin suất P= 5% và 10% ø (don vị: mm) ụ Bảng 4: Phân phối trận mưa 3 ngày max ứng với tin suất P= 10% (đơn vị: mm).2 Bảng 5: Lượng mưa 3 ngày của trận mưa đặc biệt lớn năm 2008 (mm) 2 Bang 6: Lượng bốc hoi trung bình tháng tại Hà Nội (mm). 13 Bảng 7: Dung tích hỗ điều hòa Is Bảng 8: Cường độ mưa tinh toán với chu kỷ lp lại 10 năm. 38 Bảng 9: Lượng mưa tính toán với chu kỳ lập ại 10 năm, 38 Bảng 10: Lượng mưa (mm) trong khoảng thi gian At (h) 39 Bang 11; Trận mưa từ ngày 21 - 26/5/2012 (mm) 40 Bảng 12: Trân mưa từ ngày 17 - 23/8/2012 (mm) 42 Bang 13: Mức độ mô phỏng của mô hình tương ứng với chỉ số Nash SI Bảng 14: Kết quả đồ tim thông số khi hiệu chỉnh m6 hình 32 Bảng 15: Tinh toán chi NASH.

33 Bảng 16: Tinh toán chi NASH s Bảng 17: Phân loại các giải pháp LID 1 Bang 18: Bảng khai báo các giá trị LID loại I trong mô hình. 73 Bảng 19; Bảng khai bio các giá tỷ LID loại Il rong mô hình m Bảng 20: Bảng khai báo các giá tị LID loại II trong mô hình 75 ĐANH MỤC HÌNH Hình 1. Mái nhà xanh, Hình 2. Vật liệu bé tông thắm.

Công trình hộp trồng cây. Hình 4 Một số hình ảnh tại khu đô thị Ecopark. Hình 6 Hỗ điều tiết chống ngập tại Sai Gòn ° Hình 7: Ban đồ hệ thống thoát nước lưu vực Quận Hai Bi Trưng. 10 Hinh 8: Tram khí tượng Vân Hồ trong khu vực thoát nước lưu vực Quận Hai Bà Trưng 11 Hình 9: Sông Kim Ngưu đoạn hạ lưu cầu Mai Động (ảnh: Lé Phan Hương Thủy) 7 Hình 10: Sông Sét đoạn hạ lưu cầu Nguyễn An Ninh (ảnh: Lê Phan Hương Thủy) "7 Hình 11 Khai bảo các ký hiệu cho từng đối tượng 28 Hình 12: Khai báo các giá trị mặc định cho tiểu lưu vực.

29 Hình l3: Khai bảo các giá tri mặc định cho nút, đường dẫn. 2» Hình 14; Khai báo các g trị mặc định cho Map Option 30 Hình 15: Phạm vỉ lưu vực thoát nước Quận Hai Bà Trưng 32 Hình 16; Sơ d mồ phòng mạng lưới thoát nước trong mô hình SWMM. 33 Hình 17: Gia diện nhập số liga cho lưu vực 34 Hình 18: Giao điện khai báo thing số đo mưa Hình 19/ Chuỗi thời gian ma. 36 Hình 20, Mô hình mưa thiết ké với trận mưa 24h max, tần suất 1 39 Hình 21 Biểu rận mưa từ ngày 21 - 26/5/2012 (mm) 40 Hình 22: Biểu dé trận mưa từ ngày 17 - 23/8/2012 (mm) 4 soái l Hình 23: thôn ng.

45 Hình 24: Giao diện nhập dữ liệu cho nút thu nước. 45 Hình 25 Khai báo thông số Inflow của Junetion (Lưu lượng nước thải thêm vào nút. Hình 26; Khai báo thông số lưu vực chuyển qua nút RDII 47 Hình 27 Giao điện nhập dữ liệu cho cổng. 48 Hình 28; So đồ tổng quất diễn toán đồng chảy qua hỗ chứa 49 Hình 29) Môi quan hệ giữa chiều sâu và diện tích của hồ - Đường đặc tính của hò.

Hình 30; Giao điện nhập dữ liệu cho hỗ s0 Hình 31: Biểu đồ so sinh đường mực nước mô hình và đo thực tại vịt sống Kim Ngưu KN017 sau khi đã hiệu chỉnh mô hình 37 Hình 31: Biểu đồ so sinh đường mye nước mô hình và do thye ại vịt sông Kim Ngưu KNOI7 sau khi đã hiệu chỉnh mồ hình “ Hình 32: Trắc dọc sông Kim Ngưu các tuyển KN01=>YS01 66 Hình 33 “Trắc doc sông Sét các tuyển SE057=>Y S04. 66 Hình 34: Hình ảnh minh họa mái nhà xanh 69 Hình 35 Dung cụ thu nước tại hộ gia đình B Hình 36. ” Hình 37: Bai có phủ mặt hở, đường phổ trồng cây thấm nước. 5 Hình 38 Mô phỏng Công trình LID loại | 16 Hình 39: Mô phỏng Công trình LID loại II 76 Hình 40: Mô phỏng Công trình LID loại IIT n MỞ DAU 1.

Tính cấp thiết của đề tài Những năm gần đây, tốc độ đô thị hóa trên địa bàn Hà Nội diễn ra nhanh chóng, với việc hình thành nhiễu khu đô thị mới, khu công nghiệp tập trung, kéo theo sự gia tăng dan số Khi din số tăng lên, đặc biệt là những khu đô tị, hệ sinh thi bị thay thé bởi nhà cao tng, trong khi, số lượng và tốc độ chảy trin của nước mặt ngày cảng tăng. Sự đầu tr các công trình hạ ting thoát nước chưa theo kịp tốc độ phát triển và mỡ rộng của Thủ đồ, cộng với diễn biển thời tiết phúc tạp, điều đó dẫn đến ngập lụt, gây 6 nhiễm mỗi trường và ô nhiễm nguồn nước ngằm (Quan Hai Bi Trưng trong vai năm gần đây là một trong những Quận có đô thị phát triển một cách nhanh chéng vượt tội. đã có tới hơn 20 đô thị mới trong khu vực quận đã và đang đi vào hoạt động. Hệ thống thoát nước trên địa bản Quận Hai Bả Trưng đã được.

cquy hoạch đồng bộ từ thu gom tại nguồn đến mạng lưới. tuy nhiên chưa đáp ứng được hoàn toàn yêu cầu phát giải quyết ứng ngập cho toàn bộ địa bàn Quận Hai Bà Tamg trong giai đoạn hiện nay. Từ thực tế đó việc xây dựng hệ thông thoát nước đô thị bin vững để quản lý một cách hiệu quả các hệ thống thoát nước là tu tiên số ï hiện nay. Do đó, để 'Nghiên cứu giải pháp thoát nước bén ving cho lưu vực thoát nước Quin Hai Bà Trưng — Thành phố Hà Nội” la hết sức edn thiée, quan trong và cóý nghĩa thực tiễn.Mục tiêu của đề tài: ~ Đánh giá hiện trạng hệ thống thoát nước trên lưu vực Quận Hai Bà Trưng, TP.

Hà Nội Phan tích các nguyên nhân ảnh hưởng đến hign trạng thoát nước lưu vue quận Hai Bà Trưng ~ ĐỀ xuất các giả pháp dim bảo thoát nước bên vững cho lưu vục Quận Hai Bà Trưng, TP. Hà Nội 3 ach tiếp cận và phương pháp nghiên cứu: = Cách tip cận +Tiếp cận lý thuyết: Nghiên cứu các ti liệu v thoát nước bén vững, các mô hình tính toán, kiểm tra thủy lực mạng lưới thoát nước, thu thập các tải liệu hiện trạng, * Tiếp cận thực tế: Tìm hiểu các vấn dé tồn tại trong quá trình quản lý vận hành hệ thống thoát nước lưu vực quận Hai Bà Trưng, TP. ~ Phạm vi nghiên cứu: Lưu vực thoát nước quận Hai Bà Trưng, TP. Hà Nội cu: Hệ thống thoát nước thuộc lưu vực Quận Hai Ba Trứng, TP.

~ Phương pháp nghiên cu: + Phương pháp điều ta, thụ thập thông tin * Phương pháp phân tích, tổng hợp. + Phương pháp kế thừa * Phương pháp thông kẻ. Két quả dự kiến đạt được: - Phân tích và đánh giá được hiện trạng thoát nước trên địa ban thành phố Hà Nội và ưu vực quận Hai Bà Trưng.
