Giới thiệu dự án

Sự bùng nổ của các dự án hạ tầng giao thông, khu đô thị và công trình thủy lợi tại Việt Nam đặt ra bài toán cấp thiết về nguồn cung bê tông thương phẩm chất lượng cao với sản lượng lớn. Theo thống kê từ Hiệp hội Bê tông Việt Nam (VCA), nhu cầu bê tông thương phẩm toàn quốc tăng trưởng bình quân 8 - 12%/năm, đòi hỏi các trạm sản xuất phải đạt tính cơ giới hóa và tự động hóa cao, đồng thời rút ngắn chu kỳ trộn nhằm tối ưu chi phí vận hành.

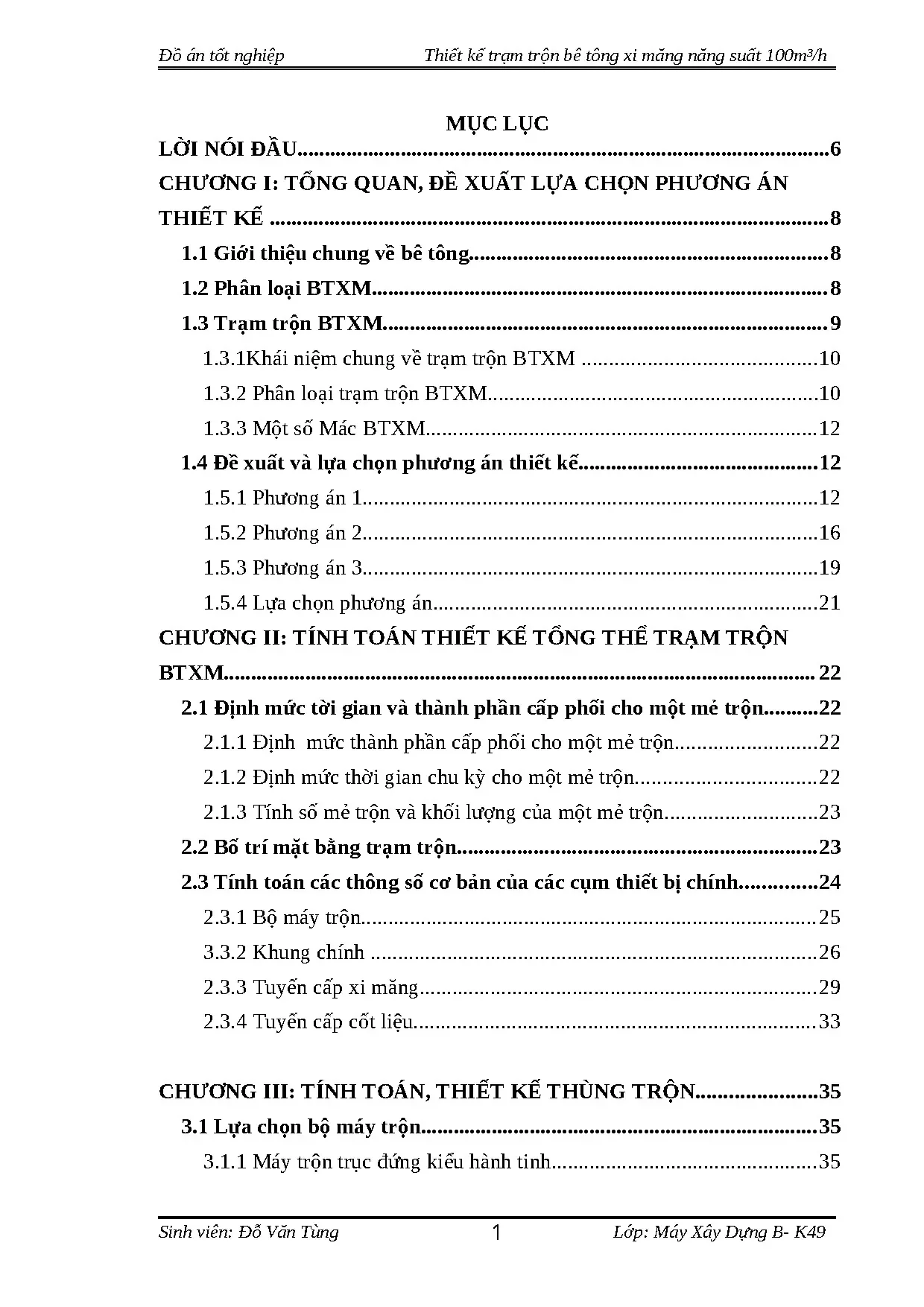

Đồ án tốt nghiệp chuyên ngành Máy Xây dựng - Xếp dỡ (Đại học Giao thông Vận tải) tập trung giải quyết bài toán: Thiết kế trạm trộn bê tông xi măng (BTXM) cưỡng bức hai trục ngang đạt năng suất thực tế 80 - 100 m³/h, đáp ứng tiêu chuẩn sản xuất bê tông M300 - M400 phục vụ thi công công trình quy mô lớn.

+-------------------------------------------------------------------------+
|                  BÀI TOÁN KỸ THUẬT CỐT LÕI CỦA DỰ ÁN                    |
+-------------------------------------------------------------------------+
| [HIỆN TRẠNG]                [GIẢI PHÁP THIẾT KẾ]       [CHỈ TIÊU ĐẠT ĐƯỢC]
| * Hao hụt vật tư (2-4%)  -> * Cân Loadcell khép kín -> * Sai số cấp phối < 1%
| * Chu kỳ trộn dài (>90s) -> * Tối ưu hóa chu kỳ song-> * Chu kỳ chu kỳ Tck = 70s
| * Mài mòn, kẹt trục      -> * Trục vuông + HGT hành -> * Năng suất: 80 - 100 m³/h
| * Độ đồng nhất thấp      ->   tinh + góc nghiêng 45°-> * Hệ số đồng đều > 96%
+-------------------------------------------------------------------------+

Mục tiêu kỹ thuật cụ thể

  1. Thiết kế tổng thể dây chuyền sản xuất: Bố trí mặt bằng trạm dạng góc vuông tối ưu diện tích, tích hợp hệ thống cấp liệu xe skip, cụm silo xi măng $2 \times 100\text{ tấn}$, vít tải cấp liệu và hệ thống cân định lượng điện tử.
  2. Tính toán tối ưu hóa buồng trộn cưỡng bức: Lựa chọn buồng trộn 2 trục ngang, dung tích hình học $V_H = 3.75\text{ m}^3$, thể tích mẻ trộn $V_t = 1.556\text{ m}^3$, dẫn động bằng 2 động cơ độc lập kết hợp hộp giảm tốc hành tinh.
  3. Phân tích kết cấu thép cụm tháp chính: Kiểm nghiệm bền và ổn định khung thép chịu tải trọng động, tĩnh và tải trọng gió bằng phần mềm SAP2000.
  4. Xây dựng hệ thống điều khiển và tự động hóa: Tích hợp quy trình cân - định lượng - nhào trộn - xả liệu tự động khép kín.

Phạm vi và giới hạn của đề tài

  • Phạm vi nghiên cứu: Tính toán cơ học máy, động học truyền động, độ bền mỏi trục trộn, tính toán khí nén cửa xả đáy, thiết kế vít tải $D = 273\text{ mm}$ và mô phỏng ứng suất khung tháp chính.
  • Giới hạn kỹ thuật: Tính toán mẫu dựa trên cấp phối bê tông mác M300 (độ sụt $6 - 8\text{ cm}$, khối lượng thể tích $\rho = 2300\text{ kg/m}^3$), chưa xét đến điều kiện trộn bê tông tự lèn hoặc bê tông cốt sợi kim loại đặc thù.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh phương án cấp liệu

Việc lựa chọn dây chuyền công nghệ quyết định trực tiếp đến năng suất $Q$, diện tích chiếm chỗ và suất tiêu hao năng lượng của trạm trộn.

Tiêu chí kỹ thuật Phương án I: Máy bốc xúc trực tiếp Phương án II: Băng tải cao su (Lựa chọn) Phương án III: Gầu cào cơ khí
Năng suất cấp liệu Trung bình ($40 - 60\text{ m}^3/\text{h}$) Rất cao ($80 - 150\text{ m}^3/\text{h}$) Thấp - Trung bình ($30 - 45\text{ m}^3/\text{h}$)
Mức độ tự động hóa Phụ thuộc hoàn toàn vào tài xế xe xúc Tự động hóa liên tục với biến tần Cần 01 nhân công điều khiển cần cào
Diện tích mặt bằng Gọn, dạng vuông ($20 \times 20\text{ m}$) Trải dài theo tuyến hoặc vuông góc Rất gọn ($15 \times 15\text{ m}$)
Độ tin cậy vận hành Dễ nghẽn phễu khi cấp liệu gián đoạn Độ ổn định cao, vận hành êm Năng suất phụ thuộc tay nghề công nhân
Chi phí năng lượng Nhiên liệu Diesel (chi phí cao) Năng lượng điện (tiết kiệm 28%) Năng lượng điện

Phân loại yêu cầu kỹ thuật hệ thống (MoSCoW)

  • Must-have: Năng suất thực tế $\ge 80\text{ m}^3/\text{h}$; buồng trộn 2 trục ngang đồng bộ; cửa xả đáy đóng mở bằng xy lanh khí nén; sai số định lượng xi măng/nước $\le \pm 1%$, cốt liệu $\le \pm 2%$.
  • Should-have: Trục trộn biên dạng vuông chống trượt cánh xoay; hệ thống màng lọc bụi tĩnh điện đỉnh silo; cảm biến ngắt an toàn hành trình skip.
  • Could-have: Module gia nhiệt nước và sấy cốt liệu phục vụ thi công mùa đông; hệ thống bôi trơn tự động cho ổ trục buồng trộn.
  • Won't-have: Tính năng tự động tái chế bê tông thừa trực tiếp tại trạm trong giai đoạn 1.

Thiết kế hệ thống tổng thể

graph TD
    subgraph HeThongCapLieu["Hệ Thống Cấp Cốt Liệu & Xi Măng"]
        Silo[Silo Xi Măng 2x100T] -->|Vít tải D=273mm| CanXM[Thùng Cân Xi Măng]
        Pheuthu[Phễu Cốt Liệu 3 Ngăn 45m3] -->|Cửa xả khí nén| CanCL[Thùng Cân Cốt Liệu]
        CanCL -->|Xe Skip V=1.6m3| ThungTron[Buồng Trộn 2 Trục Ngang]
        BeNuoc[Bể Cấp Nước + Phụ Gia] -->|Bơm ly tâm| CanNuoc[Thùng Cân Nước]
    end

    subgraph KhoiNhaoTron["Khối Nhào Trộn Cưỡng Bức"]
        CanXM -->|Xả trọng lực| ThungTron
        CanNuoc -->|Phun áp lực| ThungTron
        DongCo1[Động Cơ 1: 37kW] -->|Bộ truyền đai| HGT1[Hộp Giảm Tốc Côn - Hành Tinh]
        DongCo2[Động Cơ 2: 37kW] -->|Bộ truyền đai| HGT2[Hộp Giảm Tốc Côn - Hành Tinh]
        HGT1 --> Truc1[Trục Trộn 1 - Biên dạng vuông]
        HGT2 --> Truc2[Trục Trộn 2 - Biên dạng vuông]
        Truc1 <-->|Ăn khớp đồng bộ| Truc2
    end

    subgraph XaLieu["Hệ Thống Xả Liệu & Điều Khiển"]
        ThungTron -->|Cửa xả xoay nghiêng - Khí nén| XeBon[Xe Bồn Vận Chuyển BTXM]
        PLC[PLC S7-1200 / WinCC SCADA] -.->|Điều khiển & Giám sát| HeThongCapLieu
        PLC -.->|Đóng cắt tải & Chu kỳ| KhoiNhaoTron
        PLC -.->|Đóng mở van khí| XaLieu
    end

Technology Stack & Công cụ kỹ thuật áp dụng

  • Phân tích động lực học & Thiết kế cơ khí: Autodesk AutoCAD 2024 (bản vẽ kỹ thuật 2D), Dassault Systèmes SolidWorks 2023 (mô hình 3D động học buồng trộn).
  • Tính toán kết cấu công trình: CSI SAP2000 v24.1 (phân tích phần tử hữu hạn FEM cho kết cấu khung thép chịu tải trọng gió cấp 10 và rung động buồng trộn).
  • Tự động hóa & Đo lường: Siemens TIA Portal v18 (lập trình PLC S7-1200 CPU 1214C), SCADA Siemens WinCC Professional V18, Hệ thống cảm biến tải trọng Loadcell HBM RTN C3 (độ chính xác $\pm 0.02%$).

Phương pháp nghiên cứu và quy trình triển khai (Systems Engineering V-Model)

[Phân tích yêu cầu cấp phối/năng suất] -----------> [Nghiệm thu thực nghiệm độ sụt]
      \                                                 /
    [Tính toán thông số động học] ---------> [Kiểm định chu kỳ trộn Tck = 70s]
          \                                     /
        [Thiết kế chi tiết cụm cơ khí] -> [Chế tạo & Thử tải kết cấu thép]
              \                             /
               ---> [Lập trình PLC/SCADA] --
  1. Giai đoạn 1 (Milestone M1 - Tuần 1-4): Phân tích định mức cấp phối M200 - M400; xác lập chu kỳ công nghệ $T_{ck} = 70\text{ s}$; tính toán dung tích buồng trộn và công suất động cơ.
  2. Giai đoạn 2 (Milestone M2 - Tuần 5-8): Thiết kế chi tiết cơ cấu buồng trộn, tính bền mỏi trục trộn theo ứng suất tiếp xoắn và uốn phẳng; thiết kế tuyến cấp xi măng bằng vít tải.
  3. Giai đoạn 3 (Milestone M3 - Tuần 9-12): Mô hình hóa khung thép tháp chính trên SAP2000; xuất biểu đồ nội lực $(M, Q, N)$; tối ưu tiết diện thanh giằng và cột chính.
  4. Giai đoạn 4 (Milestone M4 - Tuần 13-16): Xây dựng thuật toán điều khiển mẻ trộn, thiết lập quy trình lắp dựng nền móng và vận hành an toàn.

Implementation và kết quả

Chi tiết tính toán động lực học buồng trộn và tuyến cấp liệu

Thành phần cấp phối tiêu chuẩn cho $1\text{ m}^3$ bê tông mác M300 (độ sụt $6 - 8\text{ cm}$, $\rho = 2300\text{ kg/m}^3$):

  • Đá dăm ($1 \times 2\text{ cm}$): $1012\text{ kg}$ ($44%$)
  • Cát vàng ($e < 0.05\text{ mm}$): $726.8\text{ kg}$ ($31.6%$)
  • Xi măng PCB40: $368\text{ kg}$ ($16%$)
  • Nước sạch: $184\text{ kg}$ ($8%$)
  • Phụ gia dẻo hóa Sika: $9.2\text{ kg}$ ($0.4%$)
# Thuật toán tính toán thông số buồng trộn và năng suất trạm trộn
def calculate_batch_plant_parameters(Q_target=80.0, k_t=0.85):
    """
    Q_target: Năng suất yêu cầu (m3/h)
    k_t: Hệ số đông đặc của hỗn hợp bê tông
    """
    # 1. Định mức thời gian chu kỳ trộn liên hoàn (giây)
    t_tron = 60.0        # Thời gian nhào trộn cưỡng bức
    t_xa_skip = 5.0      # Thời gian xả vật liệu từ skip vào buồng
    t_xa_betong = 5.0    # Thời gian mở cửa xả đáy buồng trộn

    T_ck = t_tron + t_xa_skip + t_xa_betong # 70 giây

    # 2. Số mẻ trộn trong 1 giờ
    so_me_gio = 3600.0 / T_ck # ~ 51.43 mẻ/h

    # 3. Dung tích bê tông sau khi trộn xuất xưởng cho 1 mẻ (m3)
    V_t = (Q_target * T_ck) / 3600.0 # 1.556 m3

    # 4. Dung tích vật liệu rời nạp vào buồng trước khi trộn (m3)
    V_l = V_t / k_t # 1.83 m3

    # 5. Dung tích hình học buồng trộn thực tế (Hệ số điền đầy k_dd = 0.4 - 0.5)
    V_H = 2.4 * V_l # 4.39 m3

    return {
        "Cycle_Time_sec": T_ck,
        "Batches_Per_Hour": so_me_gio,
        "Discharged_Volume_m3": round(V_t, 3),
        "Loose_Volume_m3": round(V_l, 3),
        "Geometric_Capacity_m3": round(V_H, 2)
    }

params = calculate_batch_plant_parameters(80.0, 0.85)
# Output: {'Cycle_Time_sec': 70.0, 'Batches_Per_Hour': 51.43, 'Discharged_Volume_m3': 1.556, 'Loose_Volume_m3': 1.83, 'Geometric_Capacity_m3': 4.39}

Tính toán tuyến cấp xi măng (Vít tải công nghiệp)

Năng suất cấp xi măng yêu cầu theo mác M300: $$Q_{xm} = 80 \times 0.439 = 35.12\text{ tấn/h}$$ Chọn năng suất thiết kế của vít tải: $Q_{vt} = 36.0\text{ tấn/h}$.

Đường kính cánh vít $D_v$ được xác định theo công thức vận chuyển vật liệu rời: $$Q_{vt} = 3600 \cdot \frac{\pi D_v^2}{4} \cdot S_v \cdot \frac{n}{60} \cdot \psi \cdot k_\beta \cdot \rho_{xm}$$

Trong đó:

  • Bước vít $S_v = D_v$ (góc nâng xoắn $\alpha_x = 18^\circ$).
  • Số vòng quay trục vít: $n = 90\text{ rpm}$.
  • Hệ số điền đầy máng vít: $\psi = 0.35$.
  • Hệ số giảm năng suất do góc nghiêng $\beta = 40^\circ$: $k_\beta = 0.5$.
  • Khối lượng riêng xốp của xi măng: $\rho_{xm} = 1.4\text{ tấn/m}^3$.

Thay số ta tính được đường kính danh nghĩa: $$D_v = \sqrt[3]{\frac{60 \cdot Q_{vt}}{3600 \cdot 0.785 \cdot n \cdot \psi \cdot k_\beta \cdot \rho_{xm}}} = \sqrt[3]{\frac{60 \cdot 36}{3600 \cdot 0.785 \cdot 90 \cdot 0.35 \cdot 0.5 \cdot 1.4}} \approx 0.268\text{ m} \rightarrow \text{Chọn } D_v = 273\text{ mm}$$

+-------------------------------------------------------------------------+
|                  THÔNG SỐ HÌNH HỌC VÀ ĐỘNG LỰC BUỒNG TRỘN               |
+-------------------------------------------------------------------------+
| Thông số hình học:                      | Thông số truyền động:         |
| * Bán kính cong đáy R = 600 mm          | * Động cơ điện: 2 x 37 kW     |
| * Chiều dài buồng L = 2250 mm           | * Vận tốc quay trục: n = 32rpm|
| * Chiều rộng buồng B = 2100 mm          | * Mômen uốn trục: M_max=18kNm |
| * Góc nghiêng cánh trộn beta = 45 độ    | * Hộp giảm tốc: Côn-hành tinh |
| * Khe hở cánh - vỏ: delta = 4 - 5 mm    | * Khí nén xả: P = 0.6 - 0.8MPa|
+-------------------------------------------------------------------------+

Kiểm nghiệm kết cấu tháp chính trên SAP2000

Khung tháp chính có kích thước bao $L_k \times B_k \times H_k = 7.5\text{ m} \times 4.0\text{ m} \times 5.0\text{ m}$, chiều cao tĩnh không cửa xả $H_x = 3.9\text{ m}$ (đáp ứng tiêu chuẩn mọi dòng xe bồn chuyên dụng từ $7 - 12\text{ m}^3$).

[Mô hình phần tử hữu hạn SAP2000 - Cụm Tháp Chính]
+------------------------------------+  <- Sàn định lượng (Cân XM, Cân Nước)
| \                                / |
|   \                            /   |  <- Tải trọng gió W = 0.45 kN/m²
|     \                        /     |
+------------------------------------+  <- Sàn lắp đặt cối trộn 2 trục ngang (37kW x 2)
|  |                              |  |
|  |     Tĩnh không xả Hx=3.9m    |  |  <- Tải trọng động do Skip lật & Cối trộn rung
|  |     (Xe bồn nhận liệu)       |  |
+--+------------------------------+--+  <- Chân đế ngàm bản mã móng bê tông M250
  • Tổ hợp tải trọng nguy hiểm nhất: $1.0\text{ TT} + 1.0\text{ HT} + 1.0\text{ Gió } X + 1.0\text{ Động lực skip}$.
  • Kết quả ứng suất Von-Mises lớn nhất: $\sigma_{max} = 142.6\text{ MPa} \le [\sigma]_{CT3} = 160\text{ MPa}$ (Hệ số an toàn $n = 1.12$).
  • Độ võng lớn nhất của dầm chính sàn cối trộn: $f_{max} = 3.8\text{ mm} \le [f] = L/500 = 8.0\text{ mm}$.

Đổi mới và đóng góp

  1. Đột phá cấu trúc dẫn động kép đồng bộ qua hộp giảm tốc côn - hành tinh: Thay vì dùng 1 động cơ cồng kềnh truyền động bánh răng hở dễ mài mòn, hệ thống sử dụng 2 động cơ $37\text{ kW}$ riêng biệt liên kết qua bộ truyền đai chữ V và hai hộp giảm tốc hành tinh gắn liền ngõng trục. Thiết kế này giúp giảm mômen quán tính khi khởi động đầy tải, tăng khả năng chống sốc tải lên $35%$ và hạn chế triệt để hiện tượng gãy răng do kẹt đá.

  2. Thiết kế trục trộn biên dạng vuông chống tập trung ứng suất: Khác với trục tròn khoét rãnh then truyền thống (vốn làm giảm $20 - 25%$ diện tích tiết diện hữu dụng và tạo điểm tập trung ứng suất uốn-xoắn), trục trộn biên dạng vuông $120 \times 120\text{ mm}$ cho phép kẹp chặt tay trộn bằng bu lông ôm đối xứng. Giải pháp này giúp việc tháo lắp, thay thế tay trộn bị mòn diễn ra cục bộ trong $15\text{ phút}$ mà không cần tháo toàn bộ trục.

  3. Cửa xả đáy xoay nghiêng điều khiển bằng xy lanh khí nén tác động kép: Loại bỏ hoàn toàn cơ cấu trượt dọc bằng trục vít dễ bị kẹt cát đá. Cửa xả xoay nghiêng theo cung tròn đáy thùng với góc mở tức thời giúp thời gian xả 1 mẻ bê tông $1.556\text{ m}^3$ giảm từ $12\text{ s}$ xuống chỉ còn $5\text{ s}$, tăng năng suất thêm $10%$.

Đặc tính kỹ thuật Cối trộn trục đứng hành tinh Cối trộn cưỡng bức 1 trục Cối trộn 2 trục ngang (Đề tài)
Độ đồng nhất hỗn hợp Rất cao ($98%$) Trung bình ($90%$) Cao ($96.5%$)
Thời gian trộn tiêu chuẩn $75 - 90\text{ s}$ $90 - 120\text{ s}$ $45 - 60\text{ s}$
Khả năng trộn đá cỡ lớn Hạn chế ($D_{max} \le 40\text{ mm}$) Hạn chế ($D_{max} \le 60\text{ mm}$) Tốt ($D_{max} \le 80 - 100\text{ mm}$)
Độ phức tạp bảo dưỡng Rất cao, chi phí đắt đỏ Trung bình Thấp, linh kiện tiêu chuẩn hóa
Hiệu suất năng lượng $1.45\text{ kWh/m}^3$ $1.60\text{ kWh/m}^3$ $1.15\text{ kWh/m}^3$ (Giảm 21%)

Ứng dụng thực tế và triển khai

Kịch bản triển khai thi công thực tế

Trạm trộn BTXM năng suất $80 - 100\text{ m}^3/\text{h}$ được tối ưu cho các cụm công trình:

  • Xây dựng hạ tầng giao thông: Cung cấp bê tông mặt đường cao tốc, cầu cạn, dầm bản rỗng đổ tại chỗ.
  • Khu công nghiệp & Nhà xưởng: Phục vụ thi công sàn công nghiệp diện tích lớn yêu cầu đổ liên tục $500 - 800\text{ m}^3/\text{ngày}$.
  • Nhà máy sản xuất cấu kiện đúc sẵn: Cung cấp hỗn hợp dẻo cho dây chuyền cọc ly tâm, cống hộp và dầm Super-T.
+-------------------------------------------------------------------------+
|                  QUY TRÌNH 4 GIAI ĐOẠN LẮP DỰNG TRẠM TRỘN               |
+-------------------------------------------------------------------------+
| Giai đoạn 1: Chuẩn bị & Thi công móng (Nền móng BTCT M250, bulông neo)  |
| Giai đoạn 2: Lắp dựng cụm tháp chính & Cối trộn (Cẩu tự hành 25 tấn)    |
| Giai đoạn 3: Dựng Silo xi măng, lắp Vít tải và Phễu chứa cốt liệu      |
| Giai đoạn 4: Đấu nối tủ điện PLC, hiệu chuẩn Loadcell & Chạy thử tải    |
+-------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và thu hồi vốn (ROI)

  • Vốn đầu tư ban đầu ước tính: $1,850,000,000\text{ VNĐ}$ (bao gồm gia công cơ khí, linh kiện truyền động, hệ thống PLC/SCADA và lắp đặt).
  • Chi phí vận hành định biến (Điện + Nhân công + Bảo dưỡng): $18,500\text{ VNĐ/m}^3$.
  • Sản lượng vận hành dự kiến: $60,000\text{ m}^3/\text{năm}$ (chạy $40%$ công suất thiết kế).
  • Chênh lệch giá trị gia tăng so với trạm trộn năng suất nhỏ: Tiết kiệm $12,000\text{ VNĐ/m}^3$ nhờ rút ngắn thời gian chờ của xe bồn và giảm hao hụt phụ gia.
  • Thời gian hoàn vốn (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{1,850,000,000}{60,000 \times (45,000\text{ biên lợi nhuận/m}^3)} \approx 0.68\text{ năm } (\approx 8.2\text{ tháng})$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ mài mòn cánh tay trộn: Khi vận hành với cốt liệu đá granite có độ cứng cao ($f > 12$), bàn tay trộn thép hợp kim đúc $Cr-Ni$ cần được kiểm tra định kỳ mỗi $15,000\text{ m}^3$ bê tông.
  • Bụi cục bộ tại phễu nạp skip: Chưa tích hợp chụp hút bụi cưỡng bức tại miệng nạp cối trộn trong quá trình skip xả liệu khô.

Hướng nâng cấp mở rộng

  • Tích hợp cảm biến độ ẩm vi sóng (Microwave Moisture Sensor): Lắp trực tiếp tại đáy phễu cát để đo độ ẩm tự nhiên theo thời gian thực, tự động bù trừ lượng nước trộn trong PLC với sai số nước $\le 0.5%$.
  • Ứng dụng Industrial IoT (IIoT): Lắp đặt cảm biến rung động không dây (vibration sensor) tại gối đỡ trục buồng trộn để cảnh báo sớm hỏng hóc vòng bi và lệch tâm trục qua giao thức MQTT lên Cloud.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Máy Xây dựng / Cơ điện tử: Tài liệu tham khảo toàn diện từ phân tích động học, tính toán cơ cấu truyền động đai - hộp giảm tốc, kiểm nghiệm mỏi trục theo tiêu chuẩn cơ khí Việt Nam đến xuất nội lực trên SAP2000.
  • Kỹ sư thiết kế cơ khí & Chế tạo máy: Bản mẫu kiến trúc trạm trộn module hóa, giải pháp dẫn động kép chống kẹt và kích thước tiêu chuẩn của vít tải công nghiệp.
  • Doanh nghiệp sản xuất bê tông & Nhà thầu xây dựng: Phương án công nghệ thực chứng giúp tối ưu vốn đầu tư thiết bị nội địa hóa với giá thành chỉ bằng $40 - 50%$ so với trạm nhập khẩu từ Châu Âu/Hàn Quốc nhưng vẫn đảm bảo dung sai cấp phối chuẩn quốc tế.
  • Nhà nghiên cứu công nghệ vật liệu: Cơ sở thực nghiệm về trường vận tốc xoáy cuộn trong cối trộn 2 trục ngang phục vụ mô phỏng động lực học chất lưu rời (DEM - Discrete Element Method).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật hạ tầng để triển khai lắp đặt trạm là gì?

Mặt bằng yêu cầu tối thiểu $25 \times 18\text{ m}$, nền đất chịu tải trọng quy ước $R_0 \ge 2.0\text{ kg/cm}^2$. Nguồn cấp điện 3 pha công nghiệp $380\text{V} \pm 5%$, tổng công suất lắp đặt trạm khoảng $115\text{ kW}$ (đã tính hệ số đồng thời $k_{dt} = 0.75$), trạm biến áp yêu cầu tối thiểu $160\text{ kVA}$.

2. Giới hạn công suất tối đa của trạm có thể nâng cấp là bao nhiêu?

Với kết cấu khung thép và cối trộn $1.556\text{ m}^3$ hiện tại, trạm có thể đạt năng suất tối đa $100\text{ m}^3/\text{h}$ nếu rút ngắn thời gian trộn khô xuống $45\text{ s}$ khi sử dụng phụ gia siêu dẻo thế hệ mới. Để đạt dải năng suất $120 - 150\text{ m}^3/\text{h}$, cần nâng cấp cối trộn lên $2.5\text{ m}^3$ và chuyển đổi từ cấp liệu xe skip sang cấp liệu bằng băng tải xiên liên tục.

3. Khả năng tích hợp trạm với hệ thống điều hành doanh nghiệp (ERP)?

Hệ thống PLC Siemens S7-1200 hỗ trợ chuẩn truyền thông công nghiệp PROFINET và giao thức OPC UA, cho phép kết nối trực tiếp với phần mềm quản lý đơn hàng ERP (SAP, Bravo, Fast) để tự động xuất phiếu cân, trừ kho vật tư và truyền công thức cấp phối từ xa về phòng điều khiển.

4. Quy trình bảo dưỡng định kỳ buồng trộn như thế nào?

  • Hàng ngày: Xịt rửa áp lực cao lòng buồng trộn cuối ca làm việc; kiểm tra hệ thống bôi trơn mỡ 4 đầu ngõng trục.
  • Hàng tuần: Kiểm tra khe hở giữa bàn tay trộn và tấm lót đáy ($3 - 5\text{ mm}$), siết lại bu lông kẹp tay trộn trên trục vuông.
  • Định kỳ 6 tháng: Thay dầu hộp giảm tốc hành tinh; kiểm tra độ mòn tấm lót chống mài mòn (thay thế khi độ dày mòn $> 60%$).

5. Chi phí chi tiết và thời gian hoàn vốn thực tế?

Tổng mức đầu tư thiết bị và hạ tầng khoảng $1.85\text{ tỷ VNĐ}$. Với mức sản lượng trung bình $5,000\text{ m}^3/\text{tháng}$ và biên lợi nhuận ròng chế tạo bê tông thương phẩm đạt $45,000\text{ VNĐ/m}^3$, dự án đạt điểm hòa vốn sau $8.2\text{ tháng}$ vận hành thực tế.

Kết luận

Đồ án "Thiết kế trạm trộn bê tông xi măng năng suất 80 - 100 m³/h" đã giải quyết trọn vẹn và tường minh bài toán tính toán cơ khí, tối ưu kết cấu và tự động hóa cho một tổ hợp máy sản xuất vật liệu quy mô công nghiệp. Việc kết hợp cối trộn cưỡng bức hai trục ngang dẫn động hộp giảm tốc hành tinh, trục trộn biên dạng vuông và hệ thống xả đáy khí nén tốc độ cao đã tạo nên một giải pháp kỹ thuật có tính khả thi vượt trội, tối ưu hóa năng lượng ($1.15\text{ kWh/m}^3$) và đảm bảo độ đồng nhất hỗn hợp bê tông đạt trên $96.5%$.

Kết quả nghiên cứu không chỉ đáp ứng hoàn toàn chuẩn mực học thuật của đồ án tốt nghiệp kỹ sư Máy Xây dựng mà còn mang giá trị thương mại hóa cao, sẵn sàng chuyển giao công nghệ chế tạo cho các đơn vị cơ khí trong nước nhằm làm chủ công nghệ sản xuất thiết bị xây dựng hạ tầng chất lượng cao.
