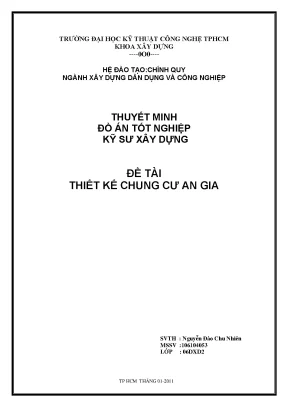

TRƯỜNG ĐẠI HỌC KỸ THUẬT CÔNG NGHỆ TPHCM KHOA XÂY DỰNG ----0O0---- HỆ ĐÀO TẠO:CHÍNH QUY NGÀNH XÂY DỰNG DÂN DỤNG VÀ CÔNG NGHIỆP THUYẾT MINH ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG ĐỀ TÀI THIẾT KẾ CHUNG CƯ AN GIA SVTH : Nguyễn Đào Chu Nhiên MSSV :106104053 LỚP : 06DXD2 TP HCM THÁNG 01-2011 LỜI CẢM ƠN Em xin chân thành cảm ơn toàn thể thầy cô Khoa Xây Dựng Trường Đại Học Kỹ Thuật Công Nghệ TP.HCM đã tận tình hướng dẫn truyền đạt nhưng kiến thúc cơ bản, chuyên môn , nhưng kinh nghiệm thực tế trong suốt quá trình em học tại trường cũng như trong thời gian em làm đồ án tốt nghiệp. Trong thời gian em làm đồ án tốt nghiệp em đã nhận được sự giúp đỡ của giáo viên hướng dẫn và các thầy cô. Với tấm lòng biết ơn sâu sắc em xin chân thành cảm ơn Thầy Huỳnh Thanh Điệp giáo viên hướng dẫn và cùng toàn thể các thầy cô. Con xin gửi lòng biết ơn sâu sắc Ba Mẹ đến tất cả mọi người thân,bạn bè đã động viên gắn bò ,cùng học tập, giúp đỡ tôi trong suốt thời gian theo học tại trường cũng như thời gian hoàn thành đồ án tốt nghiệp nay.
HCM ngày 07 tháng 01 năm 2010 Chân thành cảm ơn NGUYỄN ĐÀO CHU NHIÊN LỜI MỠ ĐẦU Trong thợi gian thực hiện đồ án em đã cố gắng nỗ lực để đạt được kết quả tốt nhất, cũng cố kiến thức đã học trong thời gian học tập, tìm hiểu nhưng điều mình chưa học trên giảng đường. Tuy nhiên vẫn gặp một số khó khăn khách quan lẫn chủ quan. Khó khăn khách quan : khi nhận đế tài là có ít bản vẽ kiến trúc nên việc tính toán kết cấu còn có phần thiếu sót Khó khăn chủ quan : kiến thức về lý thuyết tính toán cũng như thực tế về thi công nhà cao tầng của bản thân còn hạn chế nên ảnh hưởng phần nào đến “chất lượng” của đồ án Tuy nhiên em cũng đã hoàn thành đồ án đúng tiến độ và đầy đủ nhiệm vụ được giao. Chắc chắn đồ án này em còn nhiều thiếu sót rất mong nhận được sự quan tâm và nhưng y kiến đóng góp từ thầy cô và bàn bè để em kịp thời khắc phục,tạo điều kiện thuận lợi cho quá trình làm việc sau này.
HCM ngày 15 tháng 1 năm 2010 Chân thành cảm ơn NGUYỄN ĐÀO CHU NHIÊN ĐỒ ÁN TỐT NGHIỆP KSXD GVHD:THẦY HUỲNH THANH ĐIỆP PHẦN I: KIẾN TRÚC. ĐỀ TÀI: CHUNG CƯ AN GIA SV:NGUYỄN ĐÀO CHU NHIÊN Trang 1 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD:THẦY HUỲNH THANH ĐIỆP TỔNG QUAN VỀ KIẾN TRÚC I. MỤC ĐÍCH THIẾT KẾ Trong những năm gần đây, mức độ đô thị hóa ngày càng tăng, mức sống và nhu cầu của người dân ngày càng được nâng cao kéo theo nhu cầu ở, nghỉ ngơi, giải trí ở một mức cao hơn, tiện nghi hơn. Mặt khác, với xu hướng hội nhập, công nghiệp hóa hiện đại hóa đất nước hòa nhập với xu thế phát triển của thời đại nên sự đầu tư xây dựng các công trình nhà ở cao tầng thay thế các công trình thấp tầng, các khu dân cư đã xuống cấp là rất cần thiết.
Vì vậy, chung cư 11 Tầng ra đời nhằm đáp ứng nhu cầu của người dân cũng như thay đổi bộ mặt cảnh quan đô thị tương xứng với tầm vóc của một đất nước đang trên đà phát triển. ĐỊA ĐIỂM XÂY DỰNG Tọa lạc tại khu đô thị mới, công trình nằm ở vị trí thoáng và đẹp, tạo điểm nhấn đồng thời tạo sự hài hòa hợp lý và hiện đại cho tổng thể quy hoạch khu dân cư. Công trình nằm trên trục đường giao thông chính thuận lợi cho việc cung cấp vật tư và giao thông ngoài công trình. Hệ thống cấp điện, cấp nước trong khu vực đã hoàn thiện đáp ứng tốt các yêu cầu cho công tác xây dựng.
Khu đất xây dựng công trình bằng phẳng, hiện trạng không có công trình cũ, không có công trình ngầm bên dưới đất nên rất thuận lợi cho công việc thi công và bố trí tổng bình đồ. GIẢI PHÁP KIẾN TRÚC 1. MẶT BẰNG VÀ PHÂN KHU CHỨC NĂNG Mặt bằng công trình hình chữ nhật, chiều dài 28(m), chiều rộng 25. Mặt bằng bố trí mạch lạc rõ ràng thuận tiện cho việc bố trí giao thông trong công trình đơn giản hơn cho các giải pháp kết cấu và các giải pháp về kiến trúc khác.
ĐỀ TÀI: CHUNG CƯ AN GIA SV:NGUYỄN ĐÀO CHU NHIÊN Trang 2 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD:THẦY HUỲNH THANH ĐIỆP Công trình gồm 11 tầng,1 tầng mái và 1 tầng hầm. Cốt 0, 00 m được chọn tại mặt đất tự nhiên. Mặt sàn tầng hầm cốt -3. Chiều cao công trình là 39.8 m tính từ cốt 0, 00 m.
Tầng hầm: thang máy bố trí ở giữa, chỗ đậu xe ô tô xung quanh. Các hệ thống kỹ thuật như bể chứa nước sinh hoạt, trạm bơm, trạm xử lý nước thải được bố trí hợp lý giảm thiểu chiều dài ống dẫn. Tầng hầm có bố trí thêm các bộ phận kỹ thuật về điện như trạm cao thế, hạ thế, phòng quạt gió. Tầng kỹ thuật: bố trí các phương tiện kỹ thuật, điều hòa, thiết bị thông tin… Tầng 1- 10: bố trí các căn hộ phục vụ nhu cầu ở.
Nhìn chung giải pháp mặt bằng đơn giản, tọa không gian rộng để bố trí các căn hộ bên trong, sử dụng loại vật liệu nhẹ làm vách ngăn giúp tổ chức không gian linh hoạt rất phù hợp với xu hướng và sở thích hiện tại, có thể dễ dàng thay đổi trong tương lai. MẶT ĐỨNG Sử dụng, khai thác triệt để nét hiện đại với cửa kính lớn, tường ngoài được hoàn thiện bằng sơn nước Hệ thống cửa kính khung nhôm mang phong cách hiện đại tạo cho mặt đứng công trình một vẻ đẹp hiện đại, sang trọng. HỆ THỐNG GIAO THÔNG Giao thông ngang trong mỗi tầng là hệ thống hành lang rộng nằm giữa mặt bằng, đảm bảo lưu thông ngắn gọn, tiện lợi đến từng căn hộ Hệ thống giao thông đứng là thang bộ và thang máy, bao gồm 2 thang bộ, 3 thang máy. Thang máy bố trí ở chính giữa nhà, căn hộ bố trí xung quanh lõi phân cách bởi hành lang nên khoảng đi lại là ngắn nhất, rất tiện lợi, hợp lý và bảo đảm thông thoáng.
GIẢI PHÁP KĨ THUẬT 1. HỆ THỐNG ĐIỆN Hệ thống tiếp nhận điện từ hệ thống điện chung của khu đô thị vào thông qua phòng máy điện. Từ đây điện dẫn đi khắp công trình thông qua mạng lưới điện nội bộ Ngoài ra khi bị sự cố mất điện có thể dùng ngay máy phát điện dự phòng đặt ở tầng hầm để phát. ĐỀ TÀI: CHUNG CƯ AN GIA SV:NGUYỄN ĐÀO CHU NHIÊN Trang 3 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD:THẦY HUỲNH THANH ĐIỆP 2.
HỆ THỐNG NƯỚC Nguồn nước được lấy từ hệ thống cấp nước khu vực và dẫn vào bể chứa ở tầng hầm rồi bằng hệ thống bơm nước tự động đưa lên bể nước mái sau đó nước được bơm đến từng phòng thông qua thông qua hệ thống gen chính. Trong phạm vi từng căn hộ của mỗi tầng, chỉ đóng trần ở khu vực hành lang chung và phòng vệ sinh mà không đóng trần ở các phòng sinh hoạt nhằm tăng tối đa chiều cao tầng nên hệ thống ống dẫn nước ngang và đứng được nghiên cứu và giải quyết kết hợp với việc bố trí phòng ốc trong căn hộ thật hài hòa. Sau khi xử lý, nước thải được đẩy vào hệ thống thoát nước chung của khu vực. HỆ THỐNG THÔNG GIÓ CHIẾU SÁNG Các căn hộ các tầng đều được chiếu sáng tự nhiên thông qua các cửa kính bố trí bên ngoài Ngoài ra, hệ thống chiếu sáng nhân tạo cũng được bố trí sao cho có thể phủ được những chỗ cần chiếu sáng.
PHÒNG CHÁY THOÁT HIỂM Công trình bê tông cốt thép bố trí tường ngăn bằng gạch rỗng vừa cách âm vừa cách nhiệt. Dọc hành lang bố trí các hộp chống cháy bằng các bình khí CO2. Các tầng lầu đều có 2 cầu thang đủ đảm bảo thoát người khi có sự cố về cháy nổ.Bên cạnh đó trên đỉnh mái còn có bể nước lớn phòng cháy chữa cháy. HỆ THỐNG CHỐNG SÉT Chọn sử dụng hệ thống thu sét chủ động quả cầu Dynasphere được thiết lập ở tầng mái và hệ thống dây nối đất bằng đồng được thiết kế để tối thiểu hóa nguy cơ bị sét đánh.
HỆ THỐNG THOÁT RÁC Rác thải ở mỗi tầng được đổ vào gen rác đưa xuống gian rác, gian rác được bố trí ở tầng hầm và có bộ phận đưa rác ra ngoài. Gian rác được thiết kế kín đáo, kỹ càng để tránh làm bốc mùi gây ô nhiễm môi trường. ĐỀ TÀI: CHUNG CƯ AN GIA SV:NGUYỄN ĐÀO CHU NHIÊN Trang 4 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD: HUỲNH THANH ĐIỆP TÍNH TOÁN HỒ NƯỚC NGẦM I. - Nước là một nhu cầu không thể thiếu cho nhu cầu sinh hoạt của con người.
Do đó đáp ứng đày đủ lượng nước phục vụ cho sinh hoạt và phòng cháy là điều kiện cơ bản cho bất cứ một công trình kiến trúc nào,đặt biệt là nhà cao tầng thì càng được chú trọng hơn. - Công trình sử dụng nước máy kết hợp với nước ngầm nhằm đáp ứng tốt nhất nhu cầu của người sử dụng. Do đó trong công trình có thiết kế hồ nước ngầm và hồ nước máy nhằm tích trữ được một lượng nước nhằm phục vụ cho nhu cầu sinh hoạt khi xảy ra mất nước. -Nước được lấy từ hệ thống cấp nước của thành phố dẫn vào bể nước ngầm, sau đó dùng máy bơm đưa nước lên bể nước mái để cung cấp cho toàn bộ nhu cầu.
Đồng thời còn xây dựng bể nước ngầm nhằm chứa nước thải để xử lí trước khi thải ra hệ thống cống của thành phấ. -Do thời gian hạn chế nên không thể tính cả hồ nước ngầm và hồ nước mái nên chỉ chọn hồ nước ngầm để tính toán. - Bể nước ngầm là kết cấu bê tông đổ toàn khối gồm có : thành bể , đáy bể, nắp bể, các hệ dầm đáy bể. TÍNH TOÁN BẢN ĐÁY HỒ NƯỚC NGẦM Mặt bằng bố trí hồ nước ngầm: 4700 HOÀ NÖÔÙC HOÀ NÖÔÙC 7700 8500 16200 1 2 3 Có 3 bể nước bố trí gần giống nhau nên ta chọn bể lớn nhất tính và áp dụng cho các bể còn lại chọn bể trục 2-3 để tính 1.SƠ BỘ CHỌN KÍCH THƯỚC BẾ - Chiều rộng là : 4700.
- Chiều dài là : 16200mm - Chiều cao là: 2600mm. - Chiều dày nắp bể h = 12cm. - Chiều dày thành bể H = 15cm. - Chiều dày đấy bể là h = 15 cm.
- Dầm đáy có kích thước 200x400 - Dầm nắp có kích thước 200x400 2. TÍNH NAÉP BEÅ: Xaùc ñònh taûi troïng: ĐỀ TÀI: CHUNG CƯ AN GIA SV:NGUYỄN ĐÀO CHU NHIÊN Trang 28 ĐỒ ÁN TỐT NGHIỆP KSXD GVHD: HUỲNH THANH ĐIỆP a.
