Bối cảnh và nhiệm vụ thiết kế

Trong công nghiệp chế biến rau quả, nguyên liệu trái cây tự nhiên thường có hàm lượng nước rất cao, dao động từ 80% đến 90% khối lượng, khiến sản phẩm dễ bị hư hỏng bởi vi sinh vật và enzyme, đồng thời làm tăng chi phí đóng gói, tồn trữ và lưu thông phân phối. Quá trình cô đặc bằng phương pháp nhiệt nhằm tách bớt dung môi nước ra khỏi dịch quả, làm tăng hàm lượng chất khô lên mức yêu cầu, giảm hoạt độ của nước ($a_w$), từ đó ức chế sự phát triển của vi sinh vật và kéo dài thời gian bảo quản. Sản phẩm nước trái cây cô đặc đóng vai trò là bán thành phẩm quan trọng, phục vụ cho công nghệ sản xuất đồ uống giải khát, phối chế kem, sữa chua, bánh kẹo hoặc làm nguyên liệu cho quá trình sấy phun sản xuất bột quả.

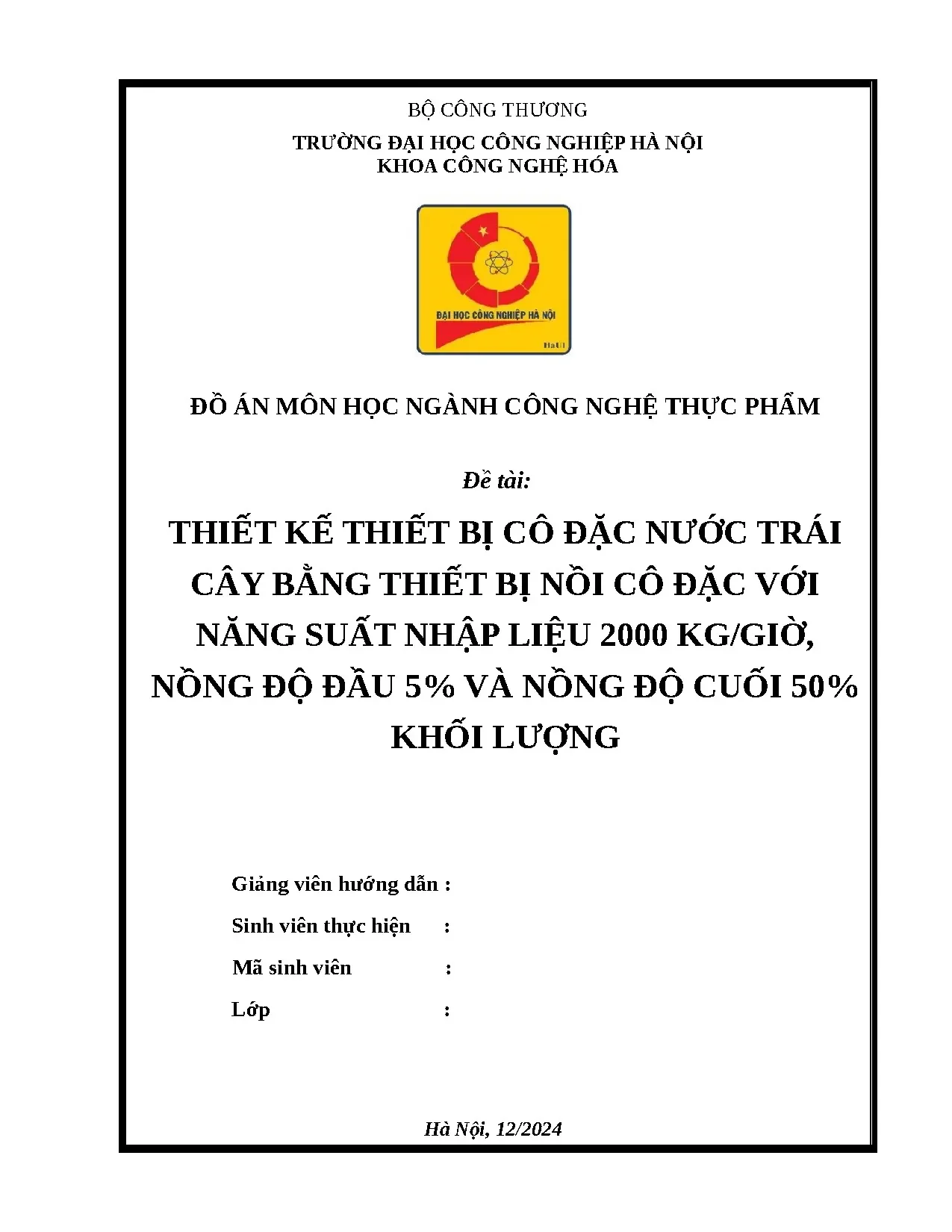

Đề tài đồ án môn học kỹ thuật thực phẩm này được thực hiện tại Khoa Công nghệ Hóa, Trường Đại học Công nghiệp Hà Nội (tháng 12/2024) dưới sự hướng dẫn của PGS. Nguyễn Tuấn Anh. Mục tiêu trọng tâm của đồ án là hoàn thành việc tính toán công nghệ và thiết kế cơ khí chi tiết cho hệ thống thiết bị cô đặc nước trái cây, đáp ứng chính xác các yêu cầu kỹ thuật sau:

  1. Năng suất nhập liệu dung dịch ban đầu: $G_đ = 2000\text{ kg/giờ}$.
  2. Nồng độ chất khô của nguyên liệu đầu vào: $x_đ = 5%$ khối lượng.
  3. Nồng độ chất khô của sản phẩm cô đặc đầu ra: $x_c = 50%$ khối lượng.
  4. Nhiệt độ của nguyên liệu ban đầu: $t_đ = 30^\circ\text{C}$ (được gia nhiệt lên nhiệt độ sôi trước khi nạp vào nồi).
  5. Áp suất chân không tại thiết bị ngưng tụ: $P_{ck} = 0,7\text{ at}$, tương ứng áp suất tuyệt đối $P_c = 0,3\text{ at}$.
  6. Nguồn nhiệt cung cấp: Hơi nước bão hòa có áp suất dư $P_{dư} = 1,5\text{ at}$, tương ứng áp suất tuyệt đối của hơi đốt $P_đ = 2,5\text{ at}$.

Đối tượng thiết kế là thiết bị cô đặc một nồi làm việc liên tục, có buồng đốt trong dạng chùm ống đứng và ống tuần hoàn trung tâm. Phạm vi nghiên cứu tập trung vào việc mô hình hóa các biến đổi nhiệt vật lý của dịch quả (sử dụng dung dịch saccharose làm chất đại diện kỹ thuật), thiết lập cân bằng vật chất, cân bằng nhiệt lượng, tính toán hệ số truyền nhiệt và xác định kích thước hình học, độ bền cơ học của thiết bị chính (buồng đốt, buồng bốc, mạng ống, nắp, đáy và các ống dẫn phụ trợ).

Cơ sở lý thuyết và phương pháp tính toán

Đồ án vận dụng các nguyên lý truyền khối và truyền nhiệt cơ bản trong kỹ thuật hóa chất và thực phẩm để giải quyết bài toán thiết kế:

  • Khung lý thuyết quá trình cô đặc nhiệt chân không: Quá trình đun sôi dung dịch để làm bay hơi dung môi dưới áp suất thấp. Việc hạ áp suất làm việc xuống $0,3\text{ at}$ giúp hạ nhiệt độ sôi của dịch quả xuống khoảng $70-74^\circ\text{C}$, hạn chế sự phân hủy nhiệt của các cấu tử mẫn cảm (như vitamin C, hợp chất polyphenol, hương thơm và chất màu), đồng thời gia tăng hiệu số nhiệt độ hữu ích giữa hơi đốt và dung dịch sôi.
  • Mô hình xác định tổn thất nhiệt độ:
    • Tổn thất do nồng độ ($\Delta'$): Xác định theo quy tắc Babo và công thức hiệu chỉnh Tisencô: $\Delta' = \Delta_o' \cdot f$, trong đó $f = 16,2 \cdot T_s^2 / r$ (với $T_s$ là nhiệt độ sôi của dung môi ở độ K, $r$ là ẩn nhiệt hóa hơi, $\Delta_o'$ tra tại áp suất khí quyển theo nồng độ chất khô).
    • Tổn thất do áp suất thủy tĩnh ($\Delta''$): Xác định mức tăng áp suất $\Delta P = 0,5 \cdot \rho_s \cdot H_0$ do chiều cao cột chất lỏng sôi bọt gây ra ở tâm ống truyền nhiệt, từ đó tính độ tăng điểm sôi tương ứng.
    • Tổn thất nhiệt dọc đường ống dẫn hơi thứ ($\Delta'''$): Quy chuẩn lấy bằng $1^\circ\text{C}$.
  • Lý thuyết truyền nhiệt và tính toán trở nhiệt:
    • Phía hơi đốt ngưng tụ: Áp dụng phương trình ngưng màng hơi nước bão hòa ngoài bề mặt chùm ống đứng, có tính đến hệ số vật lý $A$ phụ thuộc nhiệt độ màng nước ngưng $t_m$.
    • Phía dung dịch sôi trong ống: Sử dụng phương trình tương quan đối lưu tự nhiên mãnh liệt giữa bề mặt ống truyền nhiệt và chất lỏng sôi qua hệ số cấp nhiệt của nước $\alpha_n$, tỷ số dẫn nhiệt $\lambda$, khối lượng riêng $\rho$, nhiệt dung riêng $C$ và độ nhớt $\mu$.
    • Truyền nhiệt qua vách: Tính tổng trở nhiệt qua lớp cặn mặt ngoài ($r_1$), vách ống kim loại ($\delta/\lambda$) và lớp cặn bẩn mặt trong ($r_2$).
  • Phương pháp tính toán độ bền cơ khí: Sử dụng các công thức tiêu chuẩn thiết kế thiết bị áp lực trong Sổ tay Quá trình và Thiết bị Công nghệ Hóa chất (Tập 2). Thân thiết bị, nắp và đáy elip có gờ được kiểm tra ứng suất kéo, ứng suất chảy và áp suất thử thủy lực có tính đến hệ số bền mối hàn ($\varphi = 0,95$) và bề dày bổ sung ăn mòn hóa học ($C$).
  • Nguồn dữ liệu tham khảo: Số liệu nhiệt động của nước và hơi nước bão hòa, bảng tính chất vật lý của dung dịch đường và dung môi được tra cứu, nội suy từ Sổ tay Quá trình và Thiết bị Công nghệ Hóa chất (Tập 1, Tập 2) và tài liệu Thiết kế Thiết bị Hóa chất & Thực phẩm.

Nội dung chính theo từng chương

Chương 1: Tổng quan đề tài

Chương 1 hệ thống hóa cơ sở lý luận về nguyên liệu và thiết bị cô đặc:

  • Nguyên liệu trái cây: Trình bày cấu tạo quả gồm vỏ, thịt quả (cùi) và hạt. Dịch quả tập trung phần lớn đường tự nhiên (glucose, fructose, saccharose), acid hữu cơ, khoáng và vitamin. Tác giả dẫn chứng bảng thành phần dinh dưỡng của 6 loại nước quả phổ biến:
Loại nước quả Nước (%) Protid (%) Lipid (%) Glucid (%) Cellulose (%) Acid hữu cơ (%) Tro (%) Độ sinh nhiệt (kcal/100g)
Cam 84,5 0,7 0,0 13,3 0,2 1,00 0,3 61
Quýt 87,8 0,8 0,0 9,6 0,2 0,90 0,7 46
Mơ 84,0 0,5 0,0 14,0 0,3 0,80 0,4 63
Mận 82,0 0,3 0,0 16,1 0,3 1,30 0,3 73
Dứa 84,7 0,3 0,0 14,0 0,1 0,60 0,3 60
Bưởi 90,1 0,4 0,1 6,65 0,1 1,42 0,4 38
  • Định nghĩa và phân loại sản phẩm: Nước quả cô đặc được định nghĩa theo tiêu chuẩn kỹ thuật (độ Brix tăng ít nhất 50% so với nước quả hoàn nguyên), đồng thời so sánh cấu trúc, hàm lượng phụ gia và giá trị sử dụng giữa nước trái cây cô đặc, nước trái cây nguyên chất và mứt (jam).
  • Hiện tượng lý - hóa trong quá trình cô đặc nhiệt: Phân tích sự suy giảm hoạt độ nước, gia tăng khối lượng riêng và độ nhớt; cảnh báo nguy cơ xảy ra phản ứng sẫm màu Maillard giữa đường khử và acid amin, sự phân hủy vitamin C, sự biến tính bất thuận nghịch của protein ở nhiệt độ cao và hiện tượng hoạt hóa bào tử vi sinh vật chịu nhiệt ở vùng nhiệt độ $70^\circ\text{C}$.
  • Khảo sát cấu tạo thiết bị: So sánh ưu - nhược điểm của 4 kiểu nồi cô đặc công nghiệp: nồi có ống tuần hoàn trung tâm, nồi phòng đốt treo, nồi phòng đốt ngoài và nồi cô đặc kiểu màng. Đề tài luận giải việc chọn thiết bị có buồng đốt trong và ống tuần hoàn trung tâm nhờ tính nhỏ gọn, chi phí chế tạo thấp, dễ cọ rửa và phù hợp với dịch quả có độ nhớt trung bình.

Chương 2: Quy trình công nghệ sản xuất nước quả cô đặc

Chương này xác lập dây chuyền công nghệ sản xuất nước quả cô đặc liên tục:

  • Lựa chọn công nghệ: Chọn phương thức cô đặc chân không một nồi làm việc liên tục ở áp suất ngưng tụ $0,3\text{ at}$. Giải pháp này vừa bảo vệ hoạt chất cảm quan và dinh dưỡng của trái cây, vừa hạn chế tổn thất chất khô so với kỹ thuật đông tụ lạnh đông, đồng thời tiết kiệm vốn đầu tư ban đầu so với hệ thống đa nồi ở quy mô $2000\text{ kg/h}$.
  • Dây chuyền sản xuất: Quy trình vận hành qua các công đoạn liên hoàn: Tiếp nhận nguyên liệu $\rightarrow$ Phân loại thủ công (loại quả hỏng, dập) $\rightarrow$ Rửa sục khí (loại bỏ đất cát, vi sinh vật và tồn dư hóa chất nông nghiệp) $\rightarrow$ Xử lý cơ học (gọt vỏ, bỏ cuống) $\rightarrow$ Dập, nghiền, ép lấy dịch $\rightarrow$ Lắng, lọc và xử lý tách pectin (ngăn ngừa hiện tượng vẩn đục và tạo đông khi cô đặc) $\rightarrow$ Gia nhiệt sơ bộ đến điểm sôi ($70,76^\circ\text{C}$) $\rightarrow$ Cô đặc chân không trong nồi có ống tuần hoàn trung tâm $\rightarrow$ Thu hồi và tái bổ sung chất thơm $\rightarrow$ Nâng nhiệt lên $70-80^\circ\text{C} \rightarrow$ Chiết rót bao bì (thanh trùng ở $75^\circ\text{C}$ với bao bì $<1$ lít; bao bì lớn $\ge 3$ lít không cần thanh trùng lại).

Chương 3: Tính cân bằng vật chất và nhiệt lượng

Chương 3 trình bày các bước tính toán công nghệ then chốt để xác định tải nhiệt và lưu lượng dòng vật chất:

  • Cân bằng vật chất:
    • Khối lượng dung dịch sản phẩm tháo ra ở đáy nồi: $G_c = G_đ \cdot \frac{x_đ}{x_c} = 2000 \cdot \frac{5}{50} = 200\text{ kg/giờ}$.
    • Lượng hơi thứ bốc ra liên tục: $W = G_đ - G_c = 2000 - 200 = 1800\text{ kg/giờ}$.
  • Xác định tổn thất nhiệt độ:
    • Tại áp suất thiết bị ngưng tụ $P_c = 0,3\text{ at}$, nhiệt độ hơi ngưng là $t_s = 68,7^\circ\text{C}$.
    • Do tổn thất trên đường ống $\Delta''' = 1^\circ\text{C}$, nhiệt độ sôi dung môi trên mặt thoáng buồng bốc là $t_{sdm}(P_o) = 69,7^\circ\text{C}$, tương ứng áp suất mặt thoáng $P_o = 0,3139\text{ at}$ ($r = 2333,776 \cdot 10^3\text{ J/kg}$).
    • Tổn thất do nồng độ: Hệ số Tisencô $f = 0,8154$; tổn thất ở áp suất thường $\Delta_o' = 1,3^\circ\text{C} \rightarrow \Delta' = 1,06^\circ\text{C}$.
    • Tổn thất do áp suất thủy tĩnh: Chiều cao ống truyền nhiệt $H_o = 1,5\text{ m}$; khối lượng riêng dung dịch đặc $\rho_{dd} = 1231,74\text{ kg/m}^3$; khối lượng riêng bọt sôi $\rho_s = 615,87\text{ kg/m}^3$; mức tăng áp suất thủy tĩnh $\Delta P = 0,0281\text{ at}$. Áp suất trung bình buồng đốt $P_{tb} = 0,3398\text{ at}$, ứng với $t_{sdm}(P_{tb}) = 71,367^\circ\text{C} \rightarrow \Delta'' = 1,667^\circ\text{C}$.
    • Tổng tổn thất nhiệt độ: $\Sigma\Delta = \Delta' + \Delta'' + \Delta''' = 1,06 + 1,667 + 1 = 3,727^\circ\text{C}$.
    • Nhiệt độ sôi thực tế của dung dịch ở áp suất trung bình: $t_{sdd}(P_{tb}) = 72,427^\circ\text{C}$.
    • Chênh lệch nhiệt độ hữu ích: $\Delta t_{hi} = t_D - t_{sdd}(P_{tb}) - \Delta''' = 126,25 - 72,427 = 53,823^\circ\text{C}$ (với $t_D = 126,25^\circ\text{C}$ tại $P_đ = 2,5\text{ at}$).
  • Cân bằng nhiệt lượng:
    • Nhiệt tổn thất ra môi trường xung quanh được tính bằng 4% nhiệt tiêu thụ: $Q_{tt} = 44,179,731\text{ W}$.
    • Tổng nhiệt lượng do hơi đốt cung cấp: $Q_D = 1,104,493,275\text{ W}$.
    • Lưu lượng hơi đốt tiêu thụ biểu kiến: $D = 0,531\text{ kg/s}$ (xấp xỉ $1911,6\text{ kg/h}$).
    • Suất tiêu hao hơi đốt riêng: $d = \frac{D}{W} = 1,064\text{ kg hơi đốt/kg hơi thứ}$.

Chương 4: Thiết kế thiết bị

Chương 4 thực hiện tính toán truyền nhiệt chi tiết và thiết kế kết cấu cơ khí thiết bị:

  • Tính toán truyền nhiệt:
    • Phía hơi ngưng: Chọn nhiệt độ vách ngoài ống $t_{v1} = 121^\circ\text{C} \rightarrow \Delta t_1 = 5,25^\circ\text{C}$, hệ số cấp nhiệt $\alpha_1 = 8856,335\text{ W/m}^2\cdot\text{độ}$, mật độ dòng nhiệt $q_1 = 46,495,759\text{ W/m}^2$.
    • Qua vách ống: Vách ống thép không gỉ dày $\delta = 2\text{ mm}$ ($\lambda = 17,5\text{ W/m}\cdot\text{độ}$), nhiệt trở lớp cặn trong và ngoài $r_1 + r_2 = 0,645 \cdot 10^{-3}\text{ m}^2\cdot\text{độ/W} \rightarrow$ độ chênh nhiệt độ hai bề mặt vách $\Delta t_v = 35,337^\circ\text{C} \rightarrow$ nhiệt độ vách trong $t_{v2} = 85,663^\circ\text{C}$.
    • Phía dung dịch sôi: Độ chênh nhiệt độ $\Delta t_2 = t_{v2} - t_{sdd} = 13,236^\circ\text{C}$; độ nhớt dung dịch ở 50% khối lượng $\mu_{dd} = 4,113 \cdot 10^{-3}\text{ N}\cdot\text{s/m}^2 \rightarrow$ hệ số cấp nhiệt $\alpha_2 = 3470,117\text{ W/m}^2\cdot\text{độ}$, mật độ dòng nhiệt $q_2 = 45,930,468\text{ W/m}^2$.
    • Đánh giá sai số: Tỷ đối $|q_1 - q_2| / q_2 = 1,2% < 5%$, thỏa mãn điều kiện ổn định nhiệt.
    • Hệ số truyền nhiệt tổng quát: $K = 859,385\text{ W/m}^2\cdot\text{độ}$.
    • Diện tích bề mặt truyền nhiệt tính toán: $F = 23,9\text{ m}^2$, quy chuẩn chọn $F = 25\text{ m}^2$.
  • Thiết kế buồng đốt:
    • Ống truyền nhiệt: Thép không gỉ, đường kính ngoài $d_n = 25\text{ mm}$, bề dày $\delta = 2\text{ mm}$, đường kính trong $d_{tr} = 21\text{ mm}$, chiều dài ống $H = 1,5\text{ m}$.
    • Số lượng ống: Tính toán 287 ống; quy chuẩn chọn $n = 301$ ống, bố trí theo hình lục giác kiểu bàn cờ gồm 9 hình sáu cạnh đồng tâm (số ống trên đường xuyên tâm $b = 19$). Diện tích truyền nhiệt thực tế đạt $29,78\text{ m}^2$.
    • Ống tuần hoàn trung tâm: Đường kính trong tính toán $0,199\text{ m}$, quy chuẩn chọn $D_{th} = 219\text{ mm}$.
    • Thân buồng đốt: Đường kính trong $D_t = 800\text{ mm}$, vật liệu thép CT3. Bề dày tính toán cộng dung sai ăn mòn $C = 1,8\text{ mm}$ là $0,61\text{ mm}$, quy chuẩn chọn bề dày thân buồng đốt $S = 4\text{ mm}$ (đạt độ bền khi kiểm tra ứng suất thử thủy lực).
    • Lưới đỡ ống (mạng ống): Chiều dày tính toán bền uốn $16,8\text{ mm}$, quy chuẩn chọn $S = 17\text{ mm}$.
    • Đáy buồng đốt: Đáy elip có gờ bằng thép CT3, chiều cao gờ $h_b = 0,25 \cdot D_t = 0,2\text{ m}$, bề dày quy chuẩn $S = 5\text{ mm}$.
    • Bích ghép thân và đáy: Bích liền bằng thép CT3, áp suất $0,3\cdot 10^6\text{ N/m}^2$, đường kính ngoài $D = 930\text{ mm}$, đường kính tâm bu-lông $D_b = 880\text{ mm}$, sử dụng 24 bu-lông M20.
  • Thiết kế buồng bốc:
    • Thể tích không gian hơi: Cường độ bốc hơi thể tích $U_{tt} = 2560\text{ m}^3/\text{m}^3\cdot\text{h}$, khối lượng riêng hơi thứ $\rho_h = 0,1963\text{ kg/m}^3 \rightarrow$ thể tích tính toán $V = 3,582\text{ m}^3$.
    • Kích thước hình học: Đường kính trong buồng bốc lấy bằng $1,5 \cdot D_{tbđ} \rightarrow D_{trbb} = 1200\text{ mm}$. Chiều cao không gian hơi tính toán $3,167\text{ m}$, quy chuẩn chọn $H_{kgh} = 3,2\text{ m}$.
    • Bề dày thân buồng bốc: Thép CT3, quy chuẩn chọn $S = 4\text{ mm}$.
    • Nắp buồng bốc: Dạng elip có gờ bằng thép CT3, chiều cao $h_b = 0,3\text{ m}$, bề dày quy chuẩn chọn $S = 8\text{ mm}$.
  • Hệ thống ống dẫn phụ trợ: Tính toán đường kính và chọn bích tiêu chuẩn cho ống dẫn hơi đốt vào, ống dẫn hơi thứ ra đỉnh buồng bốc, ống nạp dung dịch, ống tháo sản phẩm đáy, ống tháo nước ngưng buồng đốt và kính quan sát mức chất lỏng.

Thiết kế kỹ thuật và thông số thiết bị

Bảng tổng hợp dưới đây đối chiếu toàn bộ các thông số kỹ thuật cốt lõi giữa kết quả tính toán nhiệt động và kích thước kết cấu cơ khí được quy chuẩn hóa trong đồ án:

Hạng mục bộ phận Đại lượng kỹ thuật Ký hiệu Giá trị tính toán Giá trị quy chuẩn Đơn vị
Cân bằng vật chất Năng suất tháo liệu $G_c$ 200 200 kg/h
Lưu lượng bốc hơi thứ $W$ 1800 1800 kg/h
Cân bằng nhiệt lượng Tổn thất do nồng độ $\Delta'$ 1,06 1,06 $^\circ\text{C}$
Tổn thất do áp suất thủy tĩnh $\Delta''$ 1,667 1,667 $^\circ\text{C}$
Tổng tổn thất nhiệt $\Sigma\Delta$ 3,727 3,727 $^\circ\text{C}$
Chênh lệch nhiệt độ hữu ích $\Delta t_{hi}$ 53,823 53,823 $^\circ\text{C}$
Lượng hơi đốt tiêu thụ $D$ 0,531 0,531 kg/s
Suất tiêu hao riêng hơi đốt $d$ 1,064 1,064 kg/kg
Buồng đốt Bề mặt truyền nhiệt $F$ 23,9 25 (thực tế 29,78) $\text{m}^2$
Số lượng ống truyền nhiệt $n$ 287 301 (lục giác 9 dãy) ống
Chiều dài ống truyền nhiệt $H$ 1,5 1,5 m
Đường kính ống truyền nhiệt $d_n \times \delta$ $25 \times 2$ $25 \times 2$ mm
Ống tuần hoàn trung tâm $D_{th}$ 199 219 mm
Đường kính trong buồng đốt $D_{tbđ}$ 775 800 mm
Chiều dày thân buồng đốt $S$ 0,61 (chưa C) 4 (vật liệu CT3) mm
Chiều dày mạng đỡ ống $S$ 16,8 17 mm
Chiều dày đáy elip buồng đốt $S$ 4,79 5 (vật liệu CT3) mm
Bu-lông bích nối đáy - thân $Z \times d_b$ — $24 \times \text{M}20$ cái
Buồng bốc Thể tích không gian hơi $V$ 3,582 3,582 $\text{m}^3$
Đường kính trong buồng bốc $D_{trbb}$ 1200 1200 mm
Chiều cao không gian hơi $H_{kgh}$ 3,167 3,2 m
Chiều dày thân buồng bốc $S$ 0,92 (chưa C) 4 (vật liệu CT3) mm
Chiều dày nắp elip buồng bốc $S$ 6,027 8 (vật liệu CT3) mm

Kết quả và đóng góp

  • Hệ thống kết quả tính toán hoàn chỉnh: Đồ án đã thiết lập thành công mô hình tính toán nhiệt động và cơ khí đồng bộ cho một nồi cô đặc chân không có ống tuần hoàn trung tâm, bảo đảm chính xác năng suất nhập liệu $2000\text{ kg/h}$ từ nồng độ loãng $5%$ lên nồng độ đậm đặc $50%$. Mọi chỉ tiêu về cân bằng dòng vật chất (sản phẩm $200\text{ kg/h}$, hơi thứ $1800\text{ kg/h}$) và cân bằng nhiệt lượng (nhiệt cấp $1,104,493,275\text{ W}$, tiêu hao hơi $0,531\text{ kg/s}$) đều được giải quyết tường minh.
  • Giải pháp kỹ thuật công nghệ đề xuất:
    • Vận hành ở chế độ chân không $P_c = 0,3\text{ at}$ giúp khống chế nhiệt độ sôi của dịch quả trong khoảng $70,76 - 74,09^\circ\text{C}$, bảo toàn chất lượng dinh dưỡng và hương vị tự nhiên của sản phẩm.
    • Gia nhiệt sơ bộ dòng nhập liệu đạt đúng nhiệt độ sôi trước khi đưa vào buồng bốc giúp ổn định thủy động lực học màng sôi, loại bỏ hiện tượng sôi giật cục và tối ưu hóa hệ số cấp nhiệt $\alpha_2$.
    • Đề xuất giải pháp thu hồi cấu tử hương dễ bay hơi từ hơi thứ để bổ sung lại cho thành phẩm trước khi đóng gói, giải quyết triệt để nhược điểm mất mùi đặc trưng của phương pháp cô đặc nhiệt.
    • Phân loại chế độ thanh trùng sau cô đặc dựa trên dung tích bao bì (chỉ thanh trùng với bao bì $<1$ lít tại $75^\circ\text{C}$ để tiết kiệm năng lượng).
  • Đóng góp kỹ thuật: Đồ án cung cấp một tài liệu thiết kế mẫu mực theo đúng trình tự tính toán thiết bị áp lực và trao đổi nhiệt công nghiệp; liên kết chặt chẽ giữa lý thuyết kỹ thuật thực phẩm và các tiêu chuẩn chế tạo cơ khí hiện hành (TCVN và quy chuẩn sổ tay hóa chất).

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế kỹ thuật trong văn bản:
    • Tính chất nhiệt vật lý của nước trái cây (nhiệt dung riêng, độ nhớt, hệ số dẫn nhiệt) được tính toán tương đương theo dung dịch đường saccharose kỹ thuật, chưa phản ánh đầy đủ ảnh hưởng của hàm lượng chất xơ lơ lửng, pectin hòa tan và acid hữu cơ thực tế của từng loại trái cây đặc thù.
    • Hệ thống cô đặc một nồi có suất tiêu thụ hơi tương đối cao ($d = 1,064\text{ kg hơi đốt/kg hơi thứ}$), không tận dụng được ẩn nhiệt hóa hơi của $1800\text{ kg/h}$ hơi thứ thoát ra khỏi buồng bốc.
    • Đồ án chưa đi sâu vào tính toán chi tiết thiết bị ngưng tụ Baromet, bơm chân không và thiết bị thu hồi chất thơm đi kèm.
  • Hướng phát triển đề tài:
    • Nghiên cứu chuyển đổi sang hệ thống cô đặc chân không nhiều nồi (2 hoặc 3 nồi) hoặc ứng dụng công nghệ tái nén hơi cơ học (MVR/TVR) nhằm giảm tiêu hao năng lượng hơi đốt nguyên sinh.
    • Tiến hành thực nghiệm xác định chính xác đường cong nhớt và tốc độ suy giảm vitamin C thực tế trên từng loại quả cụ thể (như dứa, cam, chanh leo) theo thời gian lưu trong thiết bị.
    • Thiết kế tích hợp mạch điều khiển tự động hóa (PLC/PID) để tự động duy trì mức lỏng trong ống tuần hoàn ở tỷ lệ $0,4 - 0,7$ chiều cao ống truyền nhiệt và kiểm soát áp suất chân không buồng bốc.

Giá trị tham khảo

Bản thuyết minh đồ án là tài liệu tham khảo có giá trị cao cho sinh viên, học viên và giảng viên thuộc các chuyên ngành Công nghệ Thực phẩm, Kỹ thuật Hóa học, Kỹ thuật Nhiệt - Máy lạnh và Công nghệ Sau thu hoạch khi thực hiện đồ án môn học hoặc khóa luận tốt nghiệp về Quá trình & Thiết bị.

Phần nội dung đáng tham khảo nhất là Chương 3 và Chương 4:

  • Trình tự mẫu mực trong việc tính toán 3 thành phần tổn thất nhiệt độ ($\Delta', \Delta'', \Delta'''$) theo Tisencô và áp suất thủy tĩnh cột chất lỏng.
  • Phương pháp giải bài toán truyền nhiệt lặp bằng cách giả định nhiệt độ vách $t_{v1}$, kiểm tra sai số nhiệt tải riêng giữa hai pha ngưng tụ và pha sôi bọt ($|q_1 - q_2|/q_2 < 5%$).
  • Quy trình tra cứu tiêu chuẩn cơ khí để quy chuẩn kích thước ống chùm, bước ống, cách sắp xếp lục giác bàn cờ, tính chiều dày thân chịu áp suất trong, nắp đáy elip và mạng đỡ ống theo TCVN.

Câu hỏi thường gặp

1. Năng suất tách ẩm và lượng sản phẩm thu được của thiết bị trong một giờ làm việc là bao nhiêu?
Dựa trên phương trình cân bằng vật chất với năng suất nhập liệu $2000\text{ kg/h}$, nồng độ tăng từ 5% lên 50% khối lượng, lượng nước bốc hơi (hơi thứ) được tách ra là $1800\text{ kg/h}$ và lượng nước trái cây cô đặc thành phẩm thu được ở đáy nồi là $200\text{ kg/h}$.

2. Vì sao đồ án lựa chọn áp suất làm việc chân không $0,3\text{ at}$ tại thiết bị ngưng tụ?
Áp suất chân không $0,3\text{ at}$ giúp hạ nhiệt độ sôi của dung dịch xuống còn $70,76 - 74,09^\circ\text{C}$ (thay vì trên $100^\circ\text{C}$ ở áp suất thường). Điều này có ý nghĩa quyết định trong công nghệ thực phẩm nhằm ngăn ngừa sự phân hủy của vitamin C, giữ màu sắc tự nhiên, hạn chế phản ứng tạo màu nâu Maillard và duy trì độ chênh nhiệt độ hữu ích lớn ($\Delta t_{hi} = 53,823^\circ\text{C}$) giúp thu nhỏ diện tích truyền nhiệt cần thiết.

3. Tổng tổn thất nhiệt độ của hệ thống là bao nhiêu và được xác định như thế nào?
Tổng tổn thất nhiệt độ tính toán được là $\Sigma\Delta = 3,727^\circ\text{C}$, bao gồm: tổn thất nhiệt độ do nồng độ $\Delta' = 1,06^\circ\text{C}$ (tính theo công thức Tisencô); tổn thất nhiệt độ do áp suất thủy tĩnh của cột chất lỏng $\Delta'' = 1,667^\circ\text{C}$ (tương ứng với độ ngập chất lỏng trong ống cao $1,5\text{ m}$); và tổn thất nhiệt độ do trở lực trên đường ống dẫn hơi thứ sang buồng ngưng tụ $\Delta''' = 1^\circ\text{C}$.

4. Buồng đốt được cấu tạo với số lượng và quy cách ống truyền nhiệt ra sao?
Buồng đốt sử dụng chùm ống truyền nhiệt bằng thép không gỉ có đường kính ngoài $25\text{ mm}$, bề dày $2\text{ mm}$ (đường kính trong $21\text{ mm}$) và chiều dài $1,5\text{ m}$. Số ống tính toán lý thuyết là 287 ống và được quy chuẩn lên 301 ống, sắp xếp theo hình sáu cạnh kiểu bàn cờ gồm 9 dãy đồng tâm. Ở tâm buồng đốt bố trí một ống tuần hoàn trung tâm bằng thép có đường kính quy chuẩn $D_{th} = 219\text{ mm}$.

5. Lượng hơi đốt tiêu tốn riêng của thiết bị là bao nhiêu?
Để bốc hơi $1800\text{ kg/h}$ hơi thứ, thiết bị tiêu thụ lượng hơi nước bão hòa (ở áp suất tuyệt đối $2,5\text{ at}$) là $D = 0,531\text{ kg/s}$ (tương đương $1911,6\text{ kg/h}$). Do đó, suất tiêu hao hơi đốt riêng của nồi cô đặc là $d = 1,064\text{ kg hơi đốt/kg hơi thứ}$.

Kết luận

Bản đồ án môn học của sinh viên ngành Công nghệ Thực phẩm, Trường Đại học Công nghiệp Hà Nội đã hoàn thành trọn vẹn nhiệm vụ thiết kế kỹ thuật hệ thống thiết bị cô đặc nước trái cây một nồi làm việc liên tục ở áp suất chân không với năng suất nhập liệu $2000\text{ kg/h}$. Các kết quả tính toán cân bằng vật chất, cân bằng nhiệt lượng và truyền nhiệt được lập luận logic, kiểm tra sai số chặt chẽ và đối chiếu đầy đủ với các tiêu chuẩn thiết kế cơ khí thiết bị hóa chất hiện hành. Đồ án là tài liệu tham khảo có giá trị học thuật và thực tiễn cao cho công tác nghiên cứu, học tập và thiết kế các hệ thống thiết bị nhiệt - bốc hơi trong ngành công nghiệp chế biến thực phẩm.
