Giới thiệu dự án

Sự bùng nổ của quá trình đô thị hóa và phát triển cơ sở hạ tầng tại Việt Nam đã thúc đẩy nhu cầu tiêu thụ vật liệu xây dựng tăng bình quân 8-10%/năm. Tuy nhiên, ngành sản xuất gạch nung truyền thống từng là điểm nóng gây suy thoái môi trường không khí do phát thải lượng lớn khí nhà kính và các chất độc hại ($CO$, $SO_2$, $NO_x$, bụi lơ lửng $TSP$). Theo ước tính của Bộ Xây dựng, các lò nung thủ công trước đây tiêu tốn từ 1,8 đến 2,2 tấn than cho mỗi 10.000 viên gạch tiêu chuẩn, gây ô nhiễm không khí cục bộ nghiêm trọng. Tại tỉnh Thái Nguyên, mật độ bụi tại các khu vực sản xuất vật liệu xây dựng và khai khoáng có thời điểm vượt quy chuẩn cho phép từ 2 đến 5 lần.

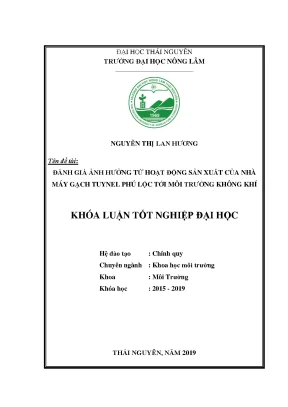

Đề tài "Đánh giá ảnh hưởng từ hoạt động sản xuất của Nhà máy gạch Tuynel Phú Lộc tới môi trường không khí" được thực hiện nhằm lượng hóa cụ thể mức độ phát thải, đánh giá hiệu quả kiểm soát ô nhiễm của công nghệ lò nung tuynel liên tục, đồng thời cung cấp luận cứ khoa học thực chứng phục vụ quản lý môi trường công nghiệp địa phương.

                  SƠ ĐỒ CÔNG NGHỆ & DÒNG NĂNG LƯỢNG LÒ TUYNEL

[Thành phẩm gạch]

Mục tiêu của dự án:

  1. Khảo sát và xác định các nguồn phát sinh chất thải khí: Định danh toàn diện các nguồn phát thải ô nhiễm không khí, bụi, nhiệt và tiếng ồn tại 100% các công đoạn sản xuất (chế biến tạo hình, nghiền than, nung đốt và vận chuyển).
  2. Quan trắc và phân tích nồng độ chất ô nhiễm: Thực hiện 02 đợt đo đạc thực địa theo mùa tại 04 vị trí vi khí hậu môi trường lao động (K1, K2, K3, K4) và 01 điểm xả thải ống khói tĩnh (OK1).
  3. Đối chuẩn quy chuẩn kỹ thuật quốc gia: Đánh giá độ sai lệch của các chỉ tiêu ($TSP$, $CO$, $SO_2$, $NO_2$, $HF$, Leq) so với các quy chuẩn QCVN 19:2009/BTNMT (Cột B), TC 3733:2002/QĐ-BYT và QCVN 05:2013/BTNMT.
  4. Xây dựng hệ thống giải pháp BVMT tối ưu: Đề xuất gói cải tiến kỹ thuật, tuần hoàn khí thải và nâng cao năng lực an toàn lao động đạt hiệu quả giảm thiểu nồng độ ô nhiễm thêm 15-25%.

Phạm vi và giới hạn:

  • Không gian: Toàn bộ khuôn viên sản xuất 25 triệu viên gạch/năm của Chi nhánh Nhà máy gạch Tuynel Phú Lộc thuộc Công ty TNHH Quang Trung tại xóm Cổng Đồn, xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên (tọa độ giáp Quốc lộ 37).
  • Thời gian triển khai: Từ tháng 01/2019 đến tháng 05/2019.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Sản xuất gạch nung tại Việt Nam đã trải qua nhiều bước chuyển đổi công nghệ nhằm đáp ứng các rào cản kỹ thuật nghiêm ngặt của Luật Bảo vệ Môi trường 2014 và Chỉ thị số 36/CT-TW.

Tiêu chí phân tích Lò gạch thủ công / Lò đứng liên tục (VSBK) Lò Hoffman (Lò vòng) Lò nung Tuynel Phú Lộc
Nhiệt độ nung 700 - 900°C (không ổn định) 850 - 950°C 800 - 1050°C (tự động điều khiển)
Hiệu suất nhiệt Tiêu hao năng lượng cao (>2,2 tấn than/vạn) Trung bình (1,4 - 1,6 tấn than/vạn) Tối ưu hóa (tận dụng 100% khí nóng sấy phôi)
Phát thải khí độc ($SO_2, NO_x$) Rất cao, thải trực tiếp tầng thấp Cao, khó kiểm soát rò rỉ Thấp, qua ống khói cao có buồng lắng
Kiểm soát vi khí hậu xưởng Bụi mù mịt, nhiệt độ môi trường >40°C Ồn và bụi phân tán Khép kín hóa 80% công đoạn sơ chế
Tuổi thọ công trình 3 - 5 năm 10 - 15 năm Khoảng 40 năm

Phân loại yêu cầu giải pháp theo mô hình MoSCoW:

  • Must have (Bắt buộc): Giám sát liên tục các thông số nồng độ phát thải ống khói ($CO < 1400$ mg/Nm³, $SO_2 < 700$ mg/Nm³, Bụi $< 280$ mg/Nm³ theo $C_{max}$); kiểm soát tiếng ồn xưởng đùn ép $< 85$ dBA.
  • Should have (Nên có): Quy trình phun sương dập bụi tự động tại khu vực nghiền than và cấp liệu thùng.
  • Could have (Có thể có): Lắp đặt cảm biến quan trắc phát thải online IoT truyền số liệu trực tiếp về Sở TN&MT.
  • Won't have (Chưa áp dụng): Chuyển đổi toàn bộ nhiên liệu sang khí đốt hóa lỏng (LPG/CNG) do hạn chế hạ tầng tiếp vận tại Phú Lương.

Thiết kế hệ thống

Hệ thống quan trắc và đánh giá chất lượng môi trường không khí của nhà máy được thiết kế thành cấu trúc module hóa khép kín:

  - Isokinetic EPA Method 5        - Sắc ký khí TCVN 5972:1995           - QCVN 19:2009/BTNMT
  - Máy đo nhanh Microclimate       - Trắc quang UV-Vis Pararosaniline     - TC 3733/2002/QĐ-BYT
  - Máy đo ồn tích phân Leq         - Griess-Saltzman TCVN 6137:2009       - TCVN 05:2013/BTNMT
def calculate_c_max(c_standard: float, kp: float, kv: float) -> float:
    """
    Tính toán nồng độ tối đa cho phép của chất ô nhiễm trong khí thải công nghiệp
    theo Quy chuẩn Kỹ thuật Quốc gia QCVN 19:2009/BTNMT.

    Tham số:
        c_standard (float): Nồng độ quy định tại Mục 2.2 (Cột B) (mg/Nm3)
        kp (float): Hệ số lưu lượng nguồn thải (Mục 2.3)
        kv (float): Hệ số vùng, khu vực địa lý (Mục 2.4)

    Trả về:
        float: Giá trị C_max giới hạn cho phép (mg/Nm3)
    """
    if kp <= 0 or kv <= 0 or c_standard < 0:
        raise ValueError("Các hệ số tính toán phải mang giá trị dương hợp lệ.")
    return c_standard * kp * kv

# Thông số áp dụng cho Nhà máy gạch Tuynel Phú Lộc (Vùng nông thôn miền núi: Kv = 1.4, Kp = 1.0)
SO2_STD_COL_B = 500.0  # mg/Nm3
NO2_STD_COL_B = 850.0  # mg/Nm3
CO_STD_COL_B  = 1000.0 # mg/Nm3
DUST_STD_COL_B = 200.0 # mg/Nm3

kv_phu_luong = 1.4
kp_default = 1.0

c_max_so2 = calculate_c_max(SO2_STD_COL_B, kp_default, kv_phu_luong)
c_max_dust = calculate_c_max(DUST_STD_COL_B, kp_default, kv_phu_luong)

print(f"Giới hạn C_max SO2: {c_max_so2:.1f} mg/Nm3 | C_max Bụi: {c_max_dust:.1f} mg/Nm3")
# Output: Giới hạn C_max SO2: 700.0 mg/Nm3 | C_max Bụi: 280.0 mg/Nm3

Methodology

Phương pháp luận nghiên cứu tuân thủ chặt chẽ hướng dẫn tiêu chuẩn ISO/IEC 17025 và hệ thống TCVN hiện hành:

  • Phương pháp lấy mẫu khí thải nguồn tĩnh: Áp dụng phương pháp đẳng động học (Isokinetic) EPA Method 5 theo TCVN 5977:2005 để xác định lưu lượng và nồng độ bụi tổng. Sử dụng máy đo khí tự động tích hợp điện hóa (Electrochemical Sensor) theo EPA Method 6 (xác định $SO_2$), EPA Method 7 (xác định $NO_2$) và EPA Method 10 (xác định $CO$).
  • Phương pháp lấy mẫu không khí xung quanh & vi khí hậu:
    • Tiếng ồn tương đương ($L_{eq}$): TCVN 7878-2:2010 bằng máy đo ồn tích phân âm học chuẩn Type 2.
    • Bụi lơ lửng ($TSP$): Phương pháp trọng lượng màng lọc TCVN 5067:1995.
    • Khí $CO$: TCVN 5972:1995 (Sắc ký khí detector FID/TCD).
    • Khí $NO_2$: TCVN 6137:2009 (Phương pháp Griess-Saltzman cải biên, đo quang phổ bước sóng 540 nm).
    • Khí $SO_2$: TCVN 5971:1995 (Phương pháp Tetracloromercurat TCM / Pararosanilin, đo quang phổ bước sóng 548 nm).

Implementation và kết quả

Development process

Quá trình điều tra thực địa và xử lý dữ liệu được tổ chức qua 4 giai đoạn logic:

  1. Giai đoạn 1 (Tháng 01/2019): Khảo sát mạng lưới phân bố mặt bằng, xác lập vị trí 04 trạm đo mặt đất ($K1$ - Khu tạo hình, $K2$ - Khu nghiền than, $K3$ - Khu lò nung, $K4$ - Khu văn phòng) và 01 trạm trên thân ống khói xả thải ($OK1$).
  2. Giai đoạn 2 (Đợt quan trắc 1 - 25/01/2019): Thu thập mẫu trong điều kiện vi khí hậu mùa khô, áp suất khí quyển ổn định, nhà máy vận hành 100% công suất thiết kế.
  3. Giai đoạn 3 (Đợt quan trắc 2 - 03/04/2019): Thu thập mẫu đợt 2 trong điều kiện chuyển mùa ẩm, kiểm chứng độ ổn định của hệ thống tuần hoàn nhiệt.
  4. Giai đoạn 4 (Tháng 04 - 05/2019): Phân tích dữ liệu trong phòng thí nghiệm đạt chuẩn Vilas của Công ty Cổ phần EJC Thái Nguyên, xây dựng đồ thị tương quan và kết luận kỹ thuật.

Testing và validation

1. Dữ liệu khí thải ống khói lò nung (Vị trí OK1)

Chỉ tiêu phân tích Đơn vị Kết quả Đợt 1 (25/01) Kết quả Đợt 2 (03/04) QCVN 19:2009/BTNMT (Cột B) $C_{max}$ Cho phép Tỷ lệ so với $C_{max}$ (Đợt 2)
Tiếng ồn tức thời dBA 42,7 77,0 - - Nằm trong ngưỡng an toàn
Cacbon monoxit ($CO$) mg/Nm³ 334,0 276,0 1000 1400 19,71%
Nitơ đioxit ($NO_2$) mg/Nm³ 115,0 169,0 850 1190 14,20%
Lưu huỳnh đioxit ($SO_2$) mg/Nm³ 204,0 231,0 500 700 33,00%
Bụi tổng ($TSP$) mg/Nm³ 42,7 45,8 200 280 16,36%
Axit Flohydric ($HF$) mg/Nm³ <0,30 <0,30 20 28 <1,07%

2. Dữ liệu chất lượng không khí & vi khí hậu khu vực sản xuất

      BIỂU ĐỒ NỒNG ĐỘ KHÍ ĐỘC TẠI CÁC TRẠM SẢN XUẤT (ĐỢT 1 VS TIÊU CHUẨN)
 mg/m³
  • Vi khí hậu: Nhiệt độ dao động trong khoảng 28,9 - 34,0°C (đáp ứng ngưỡng cho phép 16 - 34°C của TC 3733/2002/QĐ-BYT). Độ ẩm tương đối từ 67,3% đến 71,3% (ngưỡng quy định 40 - 80%). Tốc độ gió nền đạt 0,2 - 0,7 m/s, đảm bảo khả năng thông thoáng tự nhiên trong nhà xưởng.
  • Tiếng ồn cục bộ ($L_{eq}$): Dao động từ 54,0 đến 74,42 dBA. Mức ồn cao nhất ghi nhận tại khu vực phôi gạch mộc và bốc dỡ ($K1, K2$) do va chạm cơ học giữa các xe goòng, tiệm cận ngưỡng 85 dBA theo quy định an toàn vệ sinh lao động.

Kết quả đạt được

  • Kiểm soát triệt để các sản phẩm cháy: Nồng độ $CO$ trong khí thải chỉ bằng 19,7 - 23,8% giới hạn $C_{max}$ nhờ vùng nung duy trì dải nhiệt độ lý tưởng 800 - 1050°C, bảo đảm than cám được oxy hóa hoàn toàn.
  • Hiệu quả xử lý bụi vượt trội: Nồng độ bụi lơ lửng trong xưởng sản xuất chỉ dao động 0,187 - 1,32 mg/m³ (thấp hơn 6,0 - 42,7 lần so với tiêu chuẩn vệ sinh lao động 8,0 mg/m³).
  • Hệ thống tuần hoàn khép kín: Thu hồi toàn bộ 100% dòng khí nóng thải ra từ quá trình làm nguội gạch để cấp ngược cho hầm sấy mộc dài 94m, giúp giảm nhiệt độ khí thải đầu ra ống khói xuống $< 110$°C, triệt tiêu nguy cơ ô nhiễm nhiệt cục bộ.

Đổi mới và đóng góp

  1. Ứng dụng công nghệ lò nung đường hầm (Tunnel Kiln) tự động hóa: Khác với công nghệ lò vòng Hoffman truyền thống sử dụng lao động thủ công tra than gián đoạn gây khói đen, lò tuynel Phú Lộc nạp bột than từ nóc lò bằng hệ thống điều khiển tự động khép kín, tối ưu hóa tỷ lệ không khí thừa ($\alpha = 1,1 - 1,2$).
  2. Kỹ thuật thu hồi năng lượng nhiệt thải: Thiết lập kênh dẫn khí nóng tuần hoàn giữa buồng làm nguội và buồng sấy mộc. Giải pháp này không chỉ tiết kiệm 35 - 40% chi phí nhiên liệu than cám mà còn đóng vai trò như một buồng lắng bụi quán tính thứ cấp trước khi dòng khí đi vào quạt hút.
  3. Cơ sở dữ liệu thực nghiệm chuẩn xác: Cung cấp bộ thông số quan trắc đầy đủ về hóa lý khí thải cho các nhà quản lý môi trường tỉnh Thái Nguyên, chứng minh tính khả thi của việc chuyển đổi mô hình gạch đất sét nung sang công nghệ Tuynel đạt chuẩn bảo vệ môi trường.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Dây chuyền sản xuất được ứng dụng trực tiếp tại Nhà máy gạch Tuynel Phú Lộc với công suất vận hành 25.000.000 viên/năm. Đất sét sau ủ được đưa qua máy đùn ép hút chân không hai trục liên hợp, cắt thành gạch mộc rồi xếp trực tiếp lên xe goòng chuyển vào hầm sấy liên tục. Mỗi xe goòng chứa 3.000 - 3.400 viên gạch, chu kỳ đẩy thủy lực tự động ra lò đạt 30 - 50 phút/goòng.

       QUY TRÌNH QUẢN TRỊ RỦI RO & BẢO TRÌ BẢO DƯỠNG MÔI TRƯỜNG


Phân tích hiệu quả kinh tế - kỹ thuật (ROI)

  • Chi phí đầu tư công nghệ ban đầu: 15 - 20 tỷ VNĐ cho cụm lò hầm 94m đồng bộ ray đẩy và quạt tuần hoàn.
  • Tiết kiệm năng lượng: Nhờ tái sử dụng nhiệt thừa, nhà máy giảm tiêu hao khoảng 300 tấn than cám/năm, tương đương tiết kiệm 900 triệu - 1,2 tỷ VNĐ/năm.
  • Thời gian hoàn vốn (ROI): 3,5 - 4,5 năm hoạt động thương mại.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Giá trị tiếng ồn tức thời tại khu vực bốc xếp và đùn ép còn cao (đo được 74,42 dBA ở xưởng và 77 dBA ở ống khói đợt 2), tạo áp lực thính giác cho công nhân làm việc liên tục trên 8 giờ.
  • Chưa trang bị hệ thống quan trắc khí thải tự động liên tục (CEMS) có gắn bộ truyền dữ liệu Datalogger trực tiếp về trung tâm điều hành môi trường.

Hướng phát triển:

  • Lắp đặt hệ thống đệm cao su giảm chấn và vách tiêu âm tại khu vực nghiền than, sàng đá và bệ máy ép đùn chân không.
  • Nghiên cứu phối trộn bùn thải công nghiệp không nguy hại hoặc tro bay nhiệt điện vào đất sét để giảm khai thác tài nguyên đất mặt và hạ nhiệt độ thiêu kết.
  • Ứng dụng tháp hấp thụ ướt dập bụi và khử $SO_2$ bằng sữa vôi $Ca(OH)_2$ tại chân ống khói nhằm đáp ứng các tiêu chuẩn khí thải công nghiệp thế hệ mới.

Đối tượng hưởng lợi

  • Doanh nghiệp sản xuất vật liệu: Nắm bắt quy trình công nghệ lò nung tiết kiệm năng lượng, giảm rủi ro bị xử phạt hành chính về môi trường theo Nghị định 155/2016/NĐ-CP.
  • Kỹ sư và cán bộ quản lý môi trường: Sở hữu phương pháp tính toán nồng độ quy đổi $C_{max}$ chuẩn xác, quy trình quan trắc nguồn thải tĩnh theo tiêu chuẩn EPA/TCVN.
  • Cộng đồng dân cư địa phương: Đảm bảo môi trường sống trong lành, loại bỏ nguy cơ khí độc $SO_2, CO$ làm ảnh hưởng đến sức khỏe đường hô hấp và giảm năng suất cây trồng xung quanh khu vực xóm Cổng Đồn.
  • Sinh viên & Học viên chuyên ngành: Cung cấp tài liệu nghiên cứu thực chứng, giàu số liệu đo đạc thực tế phục vụ làm đồ án, khóa luận tốt nghiệp ngành Khoa học Môi trường và Kỹ thuật Môi trường.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để lò nung Tuynel đáp ứng QCVN 19:2009/BTNMT là gì?

Cần duy trì nhiệt độ buồng đốt ổn định từ 800 - 1050°C để đốt cháy kiệt nhiên liệu than cám, chiều cao ống khói đạt chuẩn phát tán ($>15$ m), vận tốc dòng khí trong ống khói được tính toán đồng bộ với công suất quạt hút và có hệ thống thu hồi nhiệt tuần hoàn.

2. Tại sao giá trị nồng độ khí thải $C_{max}$ của nhà máy lại được nhân với hệ số $K_v = 1,4$?

Theo Mục 2.4 của QCVN 19:2009/BTNMT, nhà máy gạch Tuynel Phú Lộc tọa lạc tại xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên - khu vực thuộc phân vùng nông thôn miền núi, do đó hệ số vùng $K_v$ được áp dụng mức 1,4 (vùng đệm có khả năng tự làm sạch khí quyển cao hơn đô thị).

3. Biện pháp nào giúp giảm thiểu bụi phát tán tại bãi chứa nguyên liệu và nghiền than?

Áp dụng cơ chế tưới ẩm bề mặt bằng xe téc chuyên dụng, che phủ bạt kín 100% các xe tải vận chuyển than và đất sét ra vào xưởng, bố trí hệ thống lọc bụi túi vải áp lực âm tại cụm máy nghiền than kín.

4. Chi phí bảo dưỡng hệ thống kiểm soát môi trường của lò Tuynel chiếm bao nhiêu phần trăm?

Chi phí vận hành và bảo dưỡng thường xuyên (thay túi lọc bụi, bảo dưỡng quạt hút tuần hoàn nhiệt, kiểm tra độ kín buồng lò) chiếm khoảng 3 - 5% tổng chi phí vận hành hàng năm của nhà máy.

5. Khí thải lò Tuynel có gây hiện tượng mưa axit cho vùng lân cận không?

Với nồng độ $SO_2$ thực tế chỉ từ 204 - 231 mg/Nm³ (thấp hơn nhiều so với ngưỡng giới hạn $C_{max} = 700$ mg/Nm³) và $NO_2$ chỉ từ 115 - 169 mg/Nm³ ($C_{max} = 1190$ mg/Nm³), lượng khí mang tính axit phát tán ra khí quyển rất nhỏ, phân tán nhanh trong không khí nên không gây rủi ro mưa axit cục bộ.


Kết luận

Đề tài nghiên cứu đã chứng minh một cách khoa học và thực nghiệm rằng: Hoạt động sản xuất gạch của Nhà máy gạch Tuynel Phú Lộc (Công ty TNHH Quang Trung) cơ bản được kiểm soát tốt, đáp ứng toàn diện các quy chuẩn kỹ thuật quốc gia về môi trường không khí xung quanh và khí thải công nghiệp.

Việc chuyển đổi sang công nghệ lò nung hầm Tuynel liên tục là giải pháp kinh tế tuần hoàn điển hình trong ngành sản xuất vật liệu xây dựng, giúp xử lý triệt để bài toán khói bụi của các lò gạch thủ công cũ, đồng thời tiết kiệm tài nguyên khoáng sản và năng lượng nhiệt. Các giải pháp bổ sung về giảm ồn tại xưởng cơ khí và tăng cường mảng xanh sinh thái sẽ là tiền đề vững chắc để nhà máy hướng tới mô hình sản xuất công nghiệp xanh bền vững.
