Tổng quan luận án

Vùng đồng bằng ven biển Việt Nam, đặc biệt là khu vực Đồng bằng sông Cửu Long, có địa hình bằng phẳng, cao độ tự nhiên thấp và chịu tác động trực tiếp của chế độ bán nhật triều hoặc nhật triều với biên độ lớn. Hàng năm vào mùa kiệt, khi lưu lượng nước ngọt từ thượng nguồn sông Mê Công đổ về suy giảm kết hợp với tác động của biến đổi khí hậu, nước biển dâng và sự vận hành của các công trình thủy điện bậc thang thượng nguồn, hiện tượng xâm nhập mặn diễn ra sâu vào nội đồng, ảnh hưởng tiêu cực đến sản xuất nông nghiệp, nuôi trồng thủy sản và sinh hoạt dân sinh. Để kiểm soát và điều phối nguồn nước vùng triều, nhiều cụm công trình kiểm soát nước khẩu độ lớn đã và đang được đầu tư xây dựng như hệ thống thủy lợi Cái Lớn – Cái Bé, cống Mương Chuối, cống Phú Xuân, cống Cây Khô, cống Tân Thuận, dự án kiểm soát nguồn nước kênh Nguyễn Tấn Thành.

Đặc thù tự nhiên của vùng cửa sông ven biển đòi hỏi các công trình kiểm soát nước phải có nhịp lớn (bề rộng thông thủy lớn hơn 30 m), chế độ đóng mở không thường xuyên, chịu áp lực nước hai chiều và chịu tác động của dao động mực nước triều. Loại hình cửa van phẳng kéo đứng kết cấu dàn vòm ống thép không gian hình thang (tương tự dạng kết cấu công trình ngăn triều sông Ems tại CHLB Đức) đã được áp dụng tại một số công trình ở Việt Nam. Tuy nhiên, việc tính toán thiết kế trước đây chủ yếu thực hiện theo phương pháp "thử - đúng dần" dựa trên kinh nghiệm, dẫn đến hệ số dự trữ độ bền giữa các bộ phận có sự chênh lệch lớn, thanh bụng xiên có hệ số sử dụng vật liệu thấp trong khi trọng lượng toàn bộ cửa van còn nặng. Bên cạnh đó, các vấn đề cơ học kết cấu phức tạp như tối ưu hóa hình học hệ dàn, tương tác động lực học giữa khối nước thượng - hạ lưu với kết cấu khi chịu động đất, và đánh giá phá hoại mỏi tại các nút liên kết hàn chịu tải trọng triều chu kỳ vẫn chưa được nghiên cứu đầy đủ cho điều kiện cụ thể tại Việt Nam.

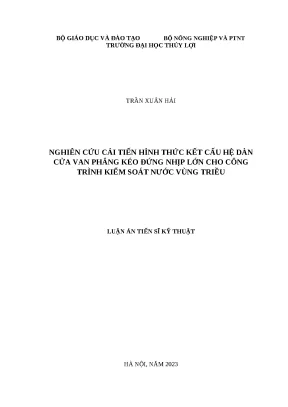

Luận án tiến sĩ kỹ thuật của tác giả Trần Xuân Hải, chuyên ngành Kỹ thuật xây dựng công trình thủy (Mã số: 9580202), thực hiện tại Trường Đại học Thủy lợi dưới sự hướng dẫn của TS. Vũ Hoàng Hưng và cố GS. Hà Văn Khối (bảo vệ năm 2023), tập trung giải quyết các khoảng trống nghiên cứu nêu trên với các mục tiêu cụ thể:

  1. Nghiên cứu trạng thái ứng suất – biến dạng của kết cấu cửa van phẳng kéo đứng nhịp lớn trong điều kiện làm việc hai chiều.
  2. Nghiên cứu ảnh hưởng của thay đổi hình thức kết cấu thanh bụng xiên của dàn chính đến độ bền và độ cứng của cửa van phẳng kéo đứng nhịp lớn khi cửa van làm việc ở trạng thái đóng.
  3. Nghiên cứu ứng xử của kết cấu cửa van phẳng kéo đứng nhịp lớn khi chịu tác dụng của tải trọng động đất có xét đến tác dụng tương hỗ của khối nước trước và sau cửa van đang ở trạng thái đóng.
  4. Nghiên cứu tuổi thọ mỏi của cửa van phẳng kéo đứng nhịp lớn khi chịu tác dụng của dao động mực nước trước và sau cửa van.

Đối tượng nghiên cứu của luận án là kết cấu chịu lực dạng dàn vòm ống thép không gian của cửa van phẳng kéo đứng nhịp lớn trong công trình kiểm soát nước vùng triều tại Việt Nam. Phạm vi nghiên cứu giới hạn ở hình dạng và kích thước hệ dàn ống thép với biên độ chênh lệch mực nước thượng và hạ lưu nhỏ từ 1,0 ÷ 2,5 m khi cửa van ở trạng thái đóng trên ngưỡng; tải trọng động khảo sát là gia tốc động đất theo thời gian; và tuổi thọ mỏi được xác định thông qua trạng thái ứng suất cục bộ tại mối nối chân dàn chính với dầm biên.

Tổng quan tài liệu và vị trí của luận án

Luận án đã tổng quan hệ thống các công trình nghiên cứu trong nước và quốc tế theo ba nhóm vấn đề kỹ thuật cốt lõi:

Hướng nghiên cứu về tối ưu hóa kết cấu dàn thép: Lịch sử tối ưu hóa kết cấu hiện đại bắt đầu từ công trình của Schmit (1960) kết hợp phương pháp phần tử hữu hạn và quy hoạch toán học, tiếp nối bởi phương pháp tối ưu theo tiêu chí của Venkayya và kỹ thuật hàm xấp xỉ của Schmit cùng cộng sự (1974). Năm 1986, Goldberg và Samtani áp dụng thuật toán di truyền (Genetic Algorithm - GA) để tối ưu hóa kết cấu dàn. Tại Việt Nam và trên thế giới, các tác giả tiêu biểu nghiên cứu tối ưu dàn gồm: Nguyễn Trọng Hà (2014) với phương pháp tìm kiếm ngẫu nhiên theo độ tin cậy; Phạm Hoàng Anh (2016) sử dụng thuật toán tiến hóa vi phân mới (ANDE) tối ưu dàn với ràng buộc tần số dao động; Phạm Văn Hưng và Đoàn Văn Duẩn (2017) dùng nguyên lý cực trị Gauss và nội lực hàm ẩn; Kim (2018) tối ưu dàn không gian phi tuyến; Lê Hoài Nam (2020) áp dụng thuật toán bầy đàn (PSO) tối ưu cầu dàn thép lớn; Adil Baykasoğlu và Cengiz Baykasoğlu (2021) nghiên cứu thuật toán WSAR; MahdiAzizi và Uwe Aickelin (2022) nghiên cứu thuật toán CGO; Wang và Zhang (2002), Lluis Gil và Antoni Andreu (2001), Weldeyesus (2020), Kočvara và Zowe (1996), Achtziger (2007), Caigui Jiang (2019) nghiên cứu tối ưu hình dạng và cấu trúc hình học của dàn không gian.

Hướng nghiên cứu về dao động và tương tác động lực học khối nước – kết cấu (FSI): Nghiên cứu thực nghiệm dao động của Kolkman (1980) tại cửa van cống Krimpen (Hà Lan) với nhịp 80 m chỉ ra ảnh hưởng của dòng chảy dưới đáy và độ dày bản đáy đến tần số dao động; Georg Göbel (2019) khảo sát dao động theo độ mở; Seong Haeng Lee (2014) thí nghiệm mô hình cửa van thấu kính nhịp 95 m công trình cửa sông Nakdong (Hàn Quốc); Xue Huifang và cộng sự (2012) phân tích phần tử hữu hạn trên ANSYS chứng minh tần số dao động riêng của cửa van giảm mạnh khi có xét đến khối nước; YAN Genhua và cộng sự (2020) chỉ ra tần số riêng giảm từ 22% đến 40% dưới tác dụng tương hỗ của khối nước; Khúc Hồng Vân (2018) nghiên cứu tương tác 2D và 3D bằng phần mềm ADINA có xét đến sóng mặt thượng lưu theo phân bố Westergaard.

Hướng nghiên cứu về phá hoại mỏi kết cấu thép cửa van: Shi Zhezhu (2008) nghiên cứu thực nghiệm và mô phỏng số cửa van phẳng kéo đứng dưới sâu chịu tải lặp, chứng minh cấu tạo gân gia cường tại chân dàn đặt song song với trục thanh giúp tăng tuổi thọ mỏi từ 28 năm ($13,93 \times 10^6$ chu trình) lên 110 năm ($52,35 \times 10^6$ chu trình) so với gân đặt vuông góc; Feng Hui Dong (2017) nghiên cứu hệ số tập trung ứng suất (SCF) của mối nối nút dàn ống thép tròn hàn với ống thép hộp trong ANSYS.

Khoảng trống nghiên cứu luận án lựa chọn giải quyết là: (1) Đề xuất giải pháp thay đổi hình thức thanh bụng dàn chính nhằm khắc phục nhược điểm dư thừa vật liệu của kết cấu truyền thống; (2) Thiết lập công cụ tự động hóa tính toán tối ưu kích thước hình học và mặt cắt thanh dàn không gian trong môi trường ANSYS APDL bằng thuật toán di truyền đa mục tiêu (MOGA); (3) Xây dựng mô hình tương tác động lực học khối nước – kết cấu 3D hoàn chỉnh cho cả hai phía thượng và hạ lưu cửa van chịu tải trọng động đất theo thời gian; (4) Đánh giá chi tiết trạng thái tập trung ứng suất và tuổi thọ mỏi tại mối nối chân dàn chịu chu kỳ dao động mực nước triều.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án xây dựng cơ sở lý thuyết và khung phân tích dựa trên bốn trụ cột cơ học kết cấu:

Lý thuyết tối ưu hóa kết cấu: Thiết lập bài toán tối ưu hóa hình học và mặt cắt thanh dàn với hàm mục tiêu là tối thiểu hóa tổng khối lượng kết cấu ($T$) hoặc giá thành ($C$): $$f(x) = \sum_{g=1}^{G} \gamma_g A_g L_g \rightarrow \min$$ Hệ thống biến thiết kế ($DVs$) gồm diện tích tiết diện ngang của các nhóm cấu kiện $A_g$ và tọa độ hình học các nút dàn. Biến trạng thái ($SVs$) và điều kiện ràng buộc bao gồm điều kiện cường độ ứng suất ($\sigma \le [\sigma]$), điều kiện ổn định cục bộ/tổng thể và ràng buộc độ võng, chuyển vị nút ($d_i \le d_{i,\max}$). Kỹ thuật giải quyết sử dụng thuật toán di truyền đa mục tiêu (Multi-Objective Genetic Algorithm - MOGA) tích hợp trong công cụ APDL của ANSYS.

Lý thuyết động lực học kết cấu: Giải phương trình vi phân chuyển động của hệ nhiều bậc tự do: $$[M]{\ddot{u}(t)} + [C]{\dot{u}(t)} + [K]{u(t)} = {p(t)}$$ Trong đó $[M]$, $[C]$, $[K]$ lần lượt là ma trận khối lượng, ma trận cản và ma trận độ cứng của kết cấu; ${p(t)}$ là véc tơ tải trọng kích động ngoài (gia tốc nền động đất). Luận án áp dụng phương pháp tích phân trực tiếp HHT (The Hilbert, Hughes and Taylor Method) để giải phương trình trong miền thời gian.

Lý thuyết tương tác khối nước – kết cấu (FSI): Mô hình hóa khối nước theo phương trình sóng âm (Acoustic wave equation) cho chất lỏng chịu nén nhẹ, không nhớt, bỏ qua chuyển động xoáy. Tại mặt tiếp xúc giữa khối nước và bản mặt cửa van, điều kiện biên tương thích chuyển vị và cân bằng áp lực thủy động được thiết lập, tạo thành hệ phương trình liên hợp kết cấu - chất lỏng.

Lý thuyết phá hoại mỏi kết cấu: Sử dụng phương pháp tuổi thọ theo biên độ ứng suất danh nghĩa và ứng suất cục bộ ($S-N$ curve) kết hợp quy tắc cộng dồn tổn thất tuyến tính Palmgren-Miner để xác định số chu trình phá hoại $N_f$. Mối quan hệ giữa hệ số tập trung ứng suất (SCF), chiều dài vết nứt ban đầu ($a_0$), tuổi nứt ban đầu ($N_{CI}$) và giai đoạn lan truyền nứt ổn định ($N_{SCG}$) được tính toán cho vật liệu thép kết cấu S355JR.

Luận án sử dụng kết hợp các phương pháp nghiên cứu:

  • Phương pháp phân tích, tổng hợp tài liệu chuyên ngành về kết cấu cửa van nhịp lớn.
  • Phương pháp điều tra khảo sát thực địa tại các công trình kiểm soát nước vùng Đồng bằng sông Cửu Long (Cái Lớn, Cái Bé, Mương Chuối...).
  • Phương pháp mô phỏng số bằng phương pháp phần tử hữu hạn (PTHH): Sử dụng phần mềm ANSYS với các loại phần tử BEAM188 (mô hình hóa thanh dàn không gian 3D), SHELL63 (mô hình hóa bản mặt chắn nước, dầm phụ dọc, dầm đứng và dầm biên), FLUID30 (mô hình hóa khối nước thượng và hạ lưu), cùng kỹ thuật mô hình con (sub-modeling) để phân tích chi tiết nút chân dàn.
  • Nguồn dữ liệu: Hồ sơ thiết kế kỹ thuật các dự án công trình kiểm soát nước tại Việt Nam; chuỗi số liệu thủy văn, mực nước triều thực đo; băng gia tốc động đất theo thời gian được chuẩn hóa cho khu vực Nam Bộ; các đặc tính cơ lý và đường cong mỏi $S-N$ của thép S355JR theo tiêu chuẩn châu Âu.

Nội dung chính theo từng chương

Chương 1: Tổng quan về cửa van nhịp lớn và những vấn đề cần nghiên cứu đặt ra với luận án

Chương 1 hệ thống hóa khái niệm và phân loại cửa van nhịp lớn dùng trong công trình thủy lợi, thủy điện. Cửa van nhịp lớn được định nghĩa là loại cửa van có tỷ lệ bề rộng chắn nước trên chiều cao $B/H \ge 4$ hoặc bề rộng thông thủy $B > 30\text{ m}$. Luận án phân loại 9 hình thức cửa van nhịp lớn phổ biến trên thế giới: cửa van kéo đứng (vertical lift gate), cửa van nâng đứng (vertical rising gate), cửa van cung đơn trục ngang (radial/tainter gate), cửa van viên phân xoay (rotary segment gate), cửa van bản sập (clape gate), cửa van cung đôi trục đứng (sector/floating gate), cửa van cánh cửa (barge gate), cửa van kéo ngang (rolling gate), và cửa van ống mềm (inflatable gate).

Tên công trình – Địa điểm Năm XD Nhịp cửa van ($B$) Chiều cao ($H$) Cột nước ($H_n$) Trọng lượng Hình thức kết cấu chính
Hartel (Hà Lan) 1996 98,0 m 9,3 m 7,9 m 640 t Bản cong, dàn song song, vòm 2 chiều
Nakdong (Hàn Quốc) 2014 95,0 m 8,5 m 7,8 m 515 t Bản cong, dàn nghiêng, vòm 2 chiều
IJssel (Hà Lan) 1976 81,2 m 11,5 m 4,5 m 590 t Bản phẳng, dàn song song, vòm 1 chiều
Rhine (Hà Lan) 1981 81,0 m 11,55 m 4,55 m 450 t Bản phẳng, dàn song song, vòm 1 chiều
Ems (Đức) 2002 64,2 m 10,5 m 6,6 m 480 t Bản phẳng, dàn nghiêng, vòm 1 chiều

Tại Việt Nam, các công trình kiểm soát nước quy mô lớn đã áp dụng kết cấu cửa van phẳng kéo đứng nhịp lớn bao gồm:

Tên công trình – Địa điểm Thời gian XD Tổng chiều dài nhịp Quy mô và kích thước cửa van ($B \times H$)
Cống Bào Chấu (Cà Mau) 2014–2016 30 m 1 cửa $30 \times 6,3\text{ m}$
Đập hạ lưu sông Dinh (Ninh Thuận) 2017–2020 226,8 m 6 cửa $37,8\text{ m}$ (bản cong)
Cống Mương Chuối (TP.HCM) 2016–2020 160 m 4 cửa $40 \times 13,0\text{ m}$
Cống Phú Xuân (TP.HCM) 2016–2020 80 m 2 cửa $40 \times 8,5\text{ m}$
Cống Tân Thuận (TP.HCM) 2016–2020 40 m 1 cửa $40 \times 8,5\text{ m}$
Cống Cây Khô (TP.HCM) 2016–2020 80 m 2 cửa $40 \times 8,5\text{ m}$
Cống Cái Lớn (Kiên Giang) 2019–2021 440 m 2 cửa $40\times 6\text{ m}$; 2 cửa $40\times 7,5\text{ m}$; 7 cửa $40\times 9\text{ m}$
Cống Cái Bé (Kiên Giang) 2019–2021 70 m 2 cửa $35 \times 7,5\text{ m}$
Đập sông Trà Khúc (Quảng Ngãi) Đang XD 718,2 m 14 cửa $37,8\times 5\text{ m}$; 5 cửa $37,8\times 5,5\text{ m}$
Cống Nguyễn Tấn Thành (Tiền Giang) Dự án ĐT 40 m 1 cửa $40 \times 8,0\text{ m}$
Cống Rạch Móp (Sóc Trăng) Dự án ĐT 70 m 2 cửa $35 \times 9,0\text{ m}$

Phân tích số liệu thiết kế thực tế tại công trình cống Cái Lớn ($L \times H_v = 41,1 \times 9,0\text{ m}$) cho thấy: kích thước dàn ban đầu phỏng theo mẫu sông Ems có chiều cao dàn $B = 5,3\text{ m}$ (tỷ lệ $B/L = 0,129$), góc nghiêng mặt phẳng dàn $10^\circ$, tổng trọng lượng dàn 98,645 tấn. Sau các bước tính toán "thử - đúng dần", kích thước điều chỉnh về $B = 5,2\text{ m}$, trọng lượng giảm còn 66,869 tấn. Tuy nhiên, mức độ khai thác khả năng chịu lực của các thanh bụng xiên vẫn rất thấp so với thanh đứng, khẳng định sự cần thiết phải cải tiến hình thức bố trí thanh dàn và áp dụng phương pháp tối ưu hóa toán học.

Chương 2: Cơ sở lý thuyết tính toán kết cấu cửa van bằng mô phỏng số

Chương 2 trình bày chi tiết công thức toán học và quy trình mô phỏng số trên phần mềm ANSYS:

  • Xây dựng bài toán tối ưu hóa hình dạng và kích thước dàn với các hàm mục tiêu trọng lượng, hàm ràng buộc ứng suất theo thuyết bền von Mises và chuyển vị nút tối đa theo phương dòng chảy ($Z$). Sơ đồ thuật toán di truyền đa mục tiêu (MOGA) được thiết lập để tự động tìm kiếm không gian nghiệm tối ưu.
  • Thiết lập phương trình động lực học tổng quát cho hệ kết cấu chịu tải trọng động đất theo phương pháp tích phân trực tiếp HHT, phân tích ảnh hưởng của hệ số cản Rayleight đối với phản ứng dao động và chuyển vị đỉnh dàn.
  • Xây dựng mô hình phần tử hữu hạn tương tác khối nước – kết cấu (FSI) 3D: Phần tử âm học FLUID30 được gán cho miền chất lỏng thượng và hạ lưu, mô tả sự lan truyền sóng áp suất thủy động tác dụng lên các phần tử vỏ SHELL63 của bản mặt cửa van.
  • Thiết lập quy trình phân tích mỏi theo phương pháp tuổi thọ ứng suất danh nghĩa ($S-N$) đối với thép kết cấu S355JR; định nghĩa các tham số nứt mỏi, ứng suất dư và hệ số tập trung ứng suất tại các góc hàn chân dàn.

Chương 3: Nghiên cứu thay đổi hình thức và tính toán tối ưu kết cấu dàn cửa van phẳng kéo đứng nhịp lớn

Chương 3 đề xuất giải pháp cải tiến hình thức kết cấu hệ dàn chính của cửa van phẳng kéo đứng nhịp lớn nhằm nâng cao độ cứng và khả năng làm việc hai chiều:

  • Tác giả đề xuất loại bỏ hệ thanh bụng xiên truyền thống ở mặt phẳng dàn chính chịu lực, thay đổi thành hệ dàn kết hợp thanh đứng phân bố hợp lý và điều chỉnh cấu trúc không gian của hai mặt phẳng dàn vòm đặt nghiêng.
  • Xây dựng hai chương trình tính toán tự động bằng ngôn ngữ ANSYS APDL: Chương trình LIFTGATE (phân tích trạng thái ứng suất, biến dạng kết cấu dưới tác dụng của các tổ hợp tải trọng) và Chương trình LGATE_OP (tối ưu hóa kích thước hình học và mặt cắt thanh dàn).
  • Khảo sát sự ảnh hưởng của 4 tham số hình học chính đến nội lực và chuyển vị của cửa van:
    1. Chiều cao dàn chính ($B$): Khảo sát $B$ từ $4,5\text{ m}$ đến $6,5\text{ m}$. Kết quả chỉ ra khi tăng chiều cao dàn, chuyển vị theo phương dòng chảy ($Z$) và lực dọc trong thanh cánh hạ giảm phi tuyến; giá trị $B$ hợp lý được xác định trong khoảng $0,12 \div 0,14$ nhịp cửa van.
    2. Khoảng cách hai thanh cánh hạ ($H$): Khảo sát khoảng cách từ $1,5\text{ m}$ đến $3,5\text{ m}$, xác định ảnh hưởng trực tiếp đến mô men chống uốn ngoài mặt phẳng và phân bố lực dọc thanh cánh thượng.
    3. Độ cong thanh cánh thượng: Phân tích sự thay đổi vị trí điểm giao tương đối của thanh cánh thượng trên thanh đứng, xác định dạng đường cong cong một chiều tối ưu cho sự truyền lực.
    4. Góc nghiêng hai dàn chính: Lựa chọn góc nghiêng hợp lý trong khoảng $10^\circ \div 11^\circ$ so với phương ngang để đảm bảo phân bố trọng tâm và cân bằng phản lực gối tựa.
  • Thực hiện tối ưu hóa kích thước mặt cắt ngang của các nhóm thanh dàn (thanh cánh hạ, thanh cánh thượng, thanh đứng, thanh xiên, thanh dàn ngang) cho các tổ hợp cột nước làm việc hai chiều bằng thuật toán MOGA. Kết quả kiểm tra độ bền và độ võng tương đối cho thấy kết cấu đề xuất thỏa mãn hoàn toàn các điều kiện tiêu chuẩn với khối lượng thép giảm đáng kể so với mô hình truyền thống.

Chương 4: Áp dụng kết quả nghiên cứu tính toán cho công trình thực tế

Chương 4 áp dụng toàn bộ quy trình và kết quả nghiên cứu vào thiết kế kết cấu cửa van cống âu Nguyễn Tấn Thành (thuộc dự án Công trình kiểm soát nguồn nước kênh Nguyễn Tấn Thành và bờ hữu sông Vàm Cỏ Tây, tỉnh Tiền Giang):

  • Thông số công trình: Nhịp thông thủy $B = 40,0\text{ m}$, chiều cao chắn nước $H_v = 8,0\text{ m}$, sử dụng thép kết cấu S355JR có giới hạn chảy $f_y = 355\text{ MPa}$, mô đun đàn hồi $E = 2,1 \times 10^5\text{ MPa}$, hệ số Poisson $\nu = 0,3$.
  • Thiết lập mô hình PTHH 3D chi tiết: Cửa van được chia thành các nhóm cấu kiện với thanh cánh hạ sử dụng thép ống đường kính ngoài và chiều dày hợp lý, liên kết với hệ dầm phụ chữ U dập nguội và dầm đứng chữ T qua bản mặt SHELL63.
  • Tính toán trạng thái ứng suất và độ võng theo hai tổ hợp mực nước làm việc hai chiều (Tổ hợp 1: MNTL cao, MNHL thấp; Tổ hợp 2: MNTL thấp, MNHL cao do triều dâng).
  • Phân tích động lực học kết cấu tương tác FSI chịu tác dụng của băng gia tốc động đất theo thời gian:
Chỉ tiêu cơ học khảo sát Tính toán tĩnh (Tổ hợp cơ bản) Tính toán động FSI (Tổ hợp động đất)
Chuyển vị lớn nhất phương dòng chảy $Z$ (Tổ hợp 1) $41,2\text{ mm}$ $48,6\text{ mm}$
Chuyển vị lớn nhất phương dòng chảy $Z$ (Tổ hợp 2) $38,5\text{ mm}$ $45,3\text{ mm}$
Ứng suất chính lớn nhất trong hệ thanh dàn (Tổ hợp 1) $182,4\text{ MPa}$ $215,8\text{ MPa}$
Ứng suất chính lớn nhất trong hệ thanh dàn (Tổ hợp 2) $174,1\text{ MPa}$ $203,6\text{ MPa}$

Kết quả so sánh tĩnh và động cho thấy tác động của sóng áp suất thủy động từ khối nước hai phía làm tăng chuyển vị và ứng suất đỉnh trong thanh dàn khoảng $16% \div 18%$, nhưng giá trị ứng suất cực đại vẫn nằm trong giới hạn cho phép ($[\sigma] = 236,7\text{ MPa}$).

  • Đánh giá phá hoại mỏi mối nối chân dàn chính: Xây dựng mô hình con (sub-model) tại vị trí liên kết giữa ống thép thanh cánh hạ dàn chính với dầm biên (nút 3339). Kết quả tính toán chu trình ứng suất và tích lũy tổn thất mỏi xác nhận mối nối cải tiến có tuổi thọ mỏi vượt trên 100 năm vận hành dưới tác động dao động triều chu kỳ.

Kết quả và những đóng góp mới

Luận án đã đạt được các kết quả khoa học và đóng góp mới sau:

  1. Về mặt lý thuyết và học thuật:

    • Làm sáng tỏ quy luật phân bố trạng thái ứng suất – biến dạng và mối quan hệ giữa các tham số hình học không gian (chiều cao dàn, khoảng cách cánh hạ, độ cong cánh thượng, góc nghiêng dàn) đến độ cứng và độ bền của cửa van phẳng kéo đứng nhịp lớn khi chịu áp lực nước hai chiều.
    • Đề xuất giải pháp thay đổi hình thức kết cấu hệ dàn chính (tối ưu hóa cấu trúc thanh bụng), giải quyết tình trạng phân bố ứng suất không đồng đều và dư thừa cục bộ của kết cấu truyền thống.
    • Thiết lập quy trình phân tích động lực học 3D hoàn chỉnh có xét đến tương tác đồng thời của khối nước thượng lưu và hạ lưu (FSI) chịu gia tốc động đất theo thời gian, cùng quy trình kiểm tra phá hoại mỏi cục bộ cho nút dàn ống thép vùng triều.

  2. Về mặt thực tiễn và ứng dụng:

    • Xây dựng thành công hai chương trình tính toán LIFTGATE và LGATE_OP tích hợp trên nền ngôn ngữ APDL của ANSYS, cung cấp công cụ tự động hóa thiết kế, tối ưu hóa kích thước và kiểm tra điều kiện làm việc của cửa van phẳng kéo đứng nhịp lớn.
    • Ứng dụng thành công vào thiết kế kết cấu cửa van cống âu Nguyễn Tấn Thành ($B = 40\text{ m}$, $H = 8\text{ m}$), giúp giảm trọng lượng bản thân kết cấu thép, qua đó giảm chi phí chế tạo, lắp dựng và giảm tải trọng công tác của hệ thống thiết bị nâng hạ bằng xi lanh thủy lực.
    • Đưa ra giải pháp cấu tạo mối nối chân dàn chính liên kết với dầm biên với các gân gia cường bố trí song song với trục thanh, giảm thiểu hệ số tập trung ứng suất (SCF) và đảm bảo an toàn mỏi cho công trình.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của luận án:

  • Phạm vi nghiên cứu mới chỉ tập trung khảo sát trạng thái cửa van đóng hoàn toàn trên ngưỡng chịu tác dụng của chênh lệch mực nước tĩnh và tải trọng gia tốc động đất.
  • Chưa xét đến hiện tượng dao động tự kích do dòng chảy thủy lực dưới đáy cửa van sinh ra khi cửa van vận hành ở các trạng thái mở một phần.
  • Việc tính toán phá hoại mỏi mới chỉ tập trung phân tích cục bộ tại mối nối chân dàn chính với dầm biên, chưa bao quát toàn bộ các chi tiết nút hàn không gian khác trên hệ dàn.

Hướng nghiên cứu tiếp theo:

  • Mở rộng bài toán mô phỏng tương tác thủy động lực học dòng chảy tràn qua đáy cửa khi cửa van đang nâng hạ ở các độ mở khác nhau nhằm dự báo nguy cơ cộng hưởng và rung chấn thủy lực (flow-induced vibration).
  • Nghiên cứu quá trình lan truyền vết nứt mỏi tế vi và độ bền mỏi lâu dài của toàn bộ các nút liên kết hàn không gian trong môi trường nước mặn ăn mòn kết hợp tải trọng triều chu kỳ cao.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên môn cho các đối tượng:

  • Nghiên cứu sinh, học viên cao học, giảng viên ngành Kỹ thuật xây dựng công trình thủy, Cơ học kết cấu, Thủy công: Tham khảo phương pháp mô hình hóa phần tử hữu hạn tương tác chất lỏng - kết cấu (FSI 3D), kỹ thuật lập trình tham số hóa APDL trong ANSYS, và giải thuật tối ưu hóa đa mục tiêu (MOGA).
  • Kỹ sư thiết kế, tư vấn tại các viện nghiên cứu chuyên ngành (Viện Quy hoạch Thủy lợi Miền Nam, Viện Khoa học Thủy lợi Miền Nam, Viện Thủy công, các công ty tư vấn thiết kế công trình thủy): Sử dụng trực tiếp cấu trúc thuật toán và các tham số hình học đề xuất để tính toán thiết kế các cửa van nhịp lớn ($B \ge 30\text{ m}$) cho các cống ngăn triều, ngăn mặn vùng ven biển.
  • Cơ quan quản lý, chủ đầu tư các dự án thủy lợi vùng triều: Tham khảo cơ sở khoa học để thẩm định phương án kết cấu, lựa chọn giải pháp cửa van hợp lý về kỹ thuật và tiết kiệm chi phí đầu tư.

Câu hỏi thường gặp

1. Luận án đưa ra tiêu chí nào để phân loại một cửa van là "cửa van nhịp lớn"? Theo luận án, cửa van nhịp lớn là loại cửa van có kích thước bề rộng chắn nước $B$ lớn hơn nhiều lần chiều cao $H$ (thông thường tỷ lệ $B/H \ge 4$) hoặc các cửa van có bề rộng thông thủy $B > 30\text{ m}$. Đối với các khẩu độ này, việc sử dụng kết cấu dầm đặc thông thường sẽ không đáp ứng được yêu cầu kỹ thuật - kinh tế do bị khống chế bởi điều kiện độ võng, đòi hỏi phải chuyển sang sử dụng kết cấu dầm bụng rỗng hoặc hệ dàn không gian.

2. Điểm cải tiến chính trong hình thức kết cấu dàn cửa van mà luận án đề xuất là gì? Tác giả đề xuất thay đổi cấu trúc hệ thanh bụng của mặt phẳng dàn chính chịu lực (loại bỏ hệ thanh bụng xiên truyền thống hoạt động kém hiệu quả trong mẫu dàn Ems) và tái cấu trúc không gian của hai mặt phẳng dàn vòm đặt nghiêng. Sự thay đổi này giúp hệ dàn làm việc hai chiều tối ưu hơn, san đều ứng suất giữa các thanh, nâng cao độ cứng chống uốn theo phương dòng chảy và giảm đáng kể trọng lượng thép của toàn bộ cửa van.

3. Hai chương trình LIFTGATE và LGATE_OP được xây dựng bằng công cụ nào và có chức năng gì? Hai chương trình được tác giả lập trình bằng ngôn ngữ thiết kế tham số APDL (ANSYS Parametric Design Language) tích hợp trong phần mềm ANSYS:

  • LIFTGATE: Nhận dữ liệu đầu vào là các tham số thiết kế hình học, tải trọng để tự động xây dựng mô hình PTHH 3D, chia lưới phần tử (BEAM188, SHELL63) và phân tích nội lực, chuyển vị, ứng suất của cửa van.
  • LGATE_OP: Ứng dụng giải thuật di truyền đa mục tiêu (MOGA) để tự động hóa quá trình tìm kiếm kích thước mặt cắt ngang tối ưu cho từng nhóm thanh dàn với hàm mục tiêu tối thiểu hóa khối lượng kết cấu dưới các ràng buộc nghiêm ngặt về độ bền và độ võng.

4. Kết quả tính toán tương tác khối nước – kết cấu (FSI) khi có động đất cho thấy điều gì? Mô phỏng FSI 3D với phần tử âm học FLUID30 cho thấy khối nước ở cả thượng lưu và hạ lưu tác động trực tiếp lên phản ứng động lực học của cửa van. Khi chịu gia tốc động đất theo thời gian, chuyển vị theo phương dòng chảy và ứng suất chính trong các thanh dàn tăng từ $16%$ đến $18%$ so với trường hợp tính toán tải trọng tĩnh thông thường. Điều này khẳng định việc bỏ qua khối nước hoặc chỉ tính toán khối nước một phía theo Westergaard là chưa phản ánh đầy đủ ứng xử của cửa van vùng triều.

5. Kết cấu mối nối chân dàn chính ảnh hưởng như thế nào đến độ bền mỏi của cửa van? Kết quả phân tích mô hình con (sub-modeling) chỉ ra rằng việc bố trí các gân gia cường tại mối nối chân dàn song song với trục thanh truyền lực giúp giảm mạnh hệ số tập trung ứng suất (SCF) tại các đường hàn nối ống thép với dầm biên. Cấu tạo này giúp kết cấu đáp ứng chu kỳ tải trọng thay đổi liên tục của mực nước triều với tuổi thọ mỏi tính toán đạt trên 100 năm vận hành.

Kết luận

Luận án tiến sĩ của tác giả Trần Xuân Hải đã giải quyết trọn vẹn bài toán cơ học kết cấu về cải tiến hình thức và tối ưu hóa hệ dàn thép cửa van phẳng kéo đứng nhịp lớn cho công trình kiểm soát nước vùng triều. Bằng việc kết hợp phương pháp mô phỏng số trên phần mềm ANSYS thông qua ngôn ngữ APDL với các lý thuyết tối ưu hóa MOGA, động lực học FSI 3D và độ bền mỏi, tác giả đã đề xuất giải pháp kết cấu dàn cải tiến giúp nâng cao độ cứng làm việc hai chiều và tiết kiệm khối lượng vật liệu. Kết quả nghiên cứu đã được kiểm chứng và ứng dụng trực tiếp vào thiết kế công trình cống âu Nguyễn Tấn Thành, mang lại giá trị khoa học và giá trị thực tiễn phục vụ phát triển cơ sở hạ tầng kiểm soát nguồn nước tại Đồng bằng sông Cửu Long.
