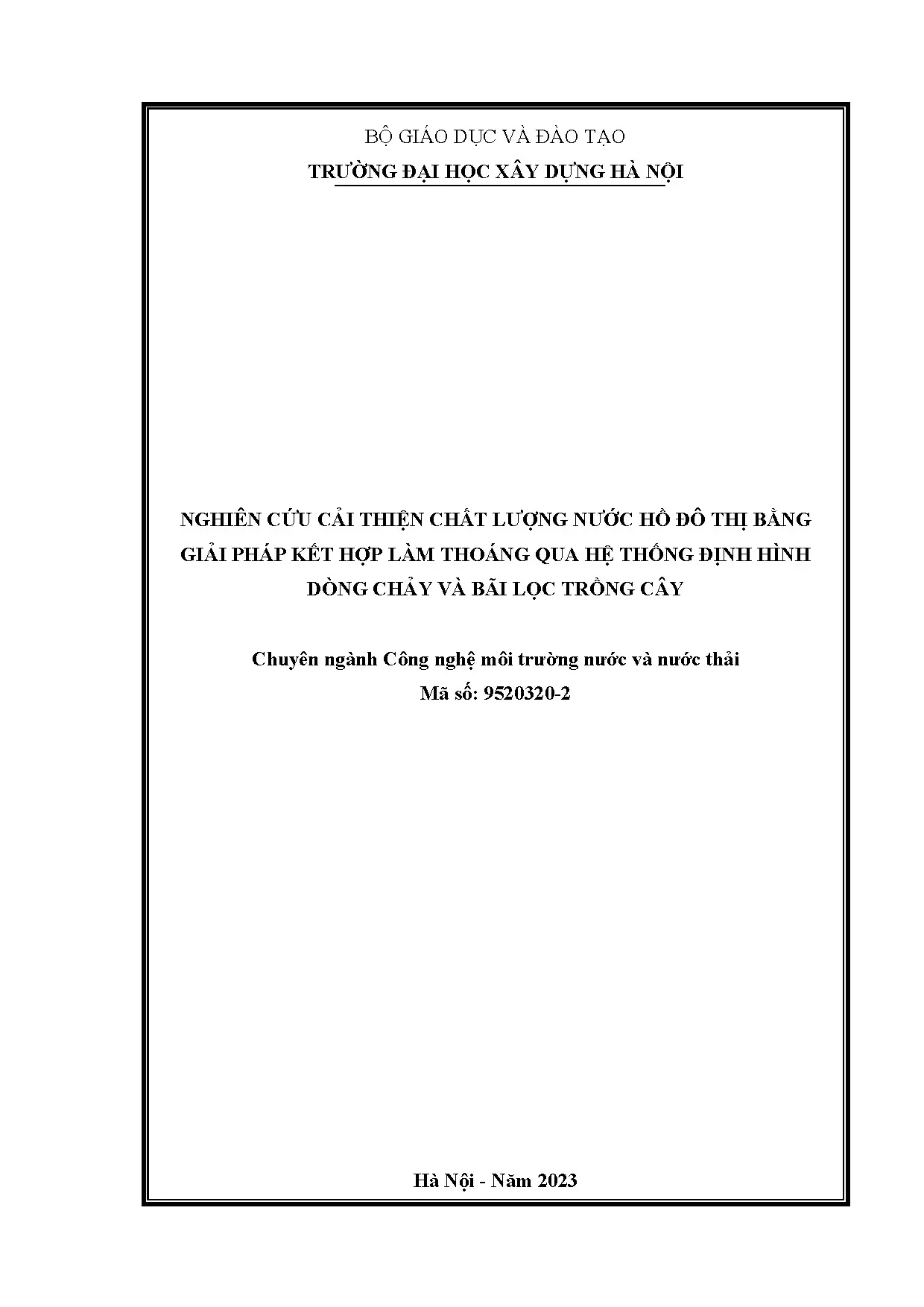

Nghiên Cứu Cải Thiện Chất Lượng Nước Hồ Đô Thị Bằng Giải Pháp Kết Hợp Tại Hà Nội

Chuyên khảo phân tích Nghiên cứu cải thiện chất lượng nước hồ đô thị bằng giải pháp kết hợp làm thoáng qua hệ thống định, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Ứng Thị Thúy Hà
• Người hướng dẫn: PGS.TS Lều Thọ Bách
• Trường học: Trường Đại Học Xây Dựng Hà Nội
• Chuyên ngành: Công Nghệ Môi Trường Nước Và Nước Thải
• Đề tài: Cải Thiện Chất Lượng Nước Hồ Đô Thị Tại Hà Nội Bằng Giải Pháp Kết Hợp
• Loại tài liệu: luận án
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• 1. MỞ ĐẦU
• 2. TỔNG QUAN HIỆN TRẠNG Ô NHIỄM MÔI TRƯỜNG NƯỚC HỒ ĐÔ THỊ TẠI VIỆT NAM VÀ CÁC GIẢI PHÁP CẢI THIỆN CHẤT LƯỢNG NƯỚC HỒ
• 2.1. Chức năng và hiện trạng sử dụng các hồ đô thị
• 2.2. Vai trò của các hồ đô thị
• 2.3. Hiện trạng sử dụng các hồ đô thị ở Việt Nam
• 2.4. Hiện trạng ô nhiễm tại các hồ đô thị ở Việt Nam
• 2.5. Nguồn gốc gây ô nhiễm hồ đô thị
• 2.6. Hiện trạng ô nhiễm các hồ đô thị tại một số thành phố
• 2.7. Hiện trạng ô nhiễm các hồ tại thành phố Hà Nội
• 2.8. Tổng quan các phương pháp kiểm soát chất lượng nước hồ
• 2.9. Các giải pháp trên thế giới
• 2.10. Các giải pháp ở Việt Nam
• 2.11. Đề xuất nội dung nghiên cứu
• 3. CƠ SỞ KHOA HỌC CÁC QUÁ TRÌNH XỬ LÝ NƯỚC HỒ BỊ Ô NHIỄM BẰNG BÃI LỌC TRỒNG CÂY KẾT HỢP VỚI HỆ THỐNG ĐỊNH HÌNH DÒNG CHẢY
• 3.1. Cơ sở khoa học các quá trình xử lý trong bãi lọc trồng cây
• 3.2. Khái niệm và phân loại bãi lọc trồng cây
• 3.3. Cơ chế các quá trình xử lý trong bãi lọc trồng cây
• 3.4. Vai trò của vi sinh vật và thực vật trong quá trình xử lý
• 3.5. Các yếu tố ảnh hưởng đến hiệu quả xử lý của bãi lọc trồng cây
• 3.6. Động học quá trình xử lý các chất ô nhiễm trong bãi lọc trồng cây
• 3.7. Cơ sở khoa học của quá trình làm giàu ô-xy cho nước
• 3.8. Nguyên lý của quá trình làm thoáng tự nhiên
• 3.9. Các yếu tố ảnh hưởng đến hiệu quả của quá trình làm thoáng
• 3.10. Cơ sở khoa học và khả năng ứng dụng hệ thống định hình dòng chảy trong xử lý nước hồ bị ô nhiễm bởi nước thải sinh hoạt
• 3.11. Khái niệm và nguyên lý hoạt động của mẫu định hình dòng chảy
• 3.12. Hình thái dòng chảy của mẫu định hình dòng chảy
• 3.13. Các yếu tố ảnh hưởng đến khả năng bổ cập ô-xy của hệ thống định hình dòng chảy
• 3.14. Khả năng kết hợp BLTC và hệ thống định hình dòng chảy để xử lý nước hồ bị ô nhiễm bởi nước thải đô thị
• 3.15. Quá trình xử lý các chất hữu cơ
• 3.16. Quá trình xử lý các chất dinh dưỡng
• 3.17. Ảnh hưởng của DO lên hiệu suất xử lý của bãi lọc trồng cây
• 3.18. Phân tích ưu nhược điểm và khả năng ứng dụng của bãi lọc trồng cây trong cải thiện chất lượng nước hồ bị ô nhiễm
• 3.19. Nhận xét chương 2
• 4. NGHIÊN CỨU THỰC NGHIỆM
• 4.1. Thiết lập các nghiên cứu thực nghiệm
• 4.2. Nghiên cứu chế tạo mẫu định hình dòng chảy
• 4.2.1. Mục đích nghiên cứu
• 4.2.2. Mô hình và các bước nghiên cứu
• 4.2.3. Lựa chọn mẫu định hình dòng chảy
• 4.2.4. Lựa chọn vật liệu chế tạo mẫu định hình dòng chảy
• 4.2.5. Chế tạo mẫu định hình dòng chảy bằng UHPC
• 4.2.6. Sản phẩm mẫu định hình dòng chảy
• 4.2.7. Nhận xét về mẫu định hình dòng chảy
• 4.3. Nghiên cứu khả năng bổ cập ô-xy từ không khí vào nước của hệ thống định hình dòng chảy
• 4.3.1. Mục đích nghiên cứu
• 4.3.2. Mô hình thực nghiệm, chế độ vận hành
• 4.3.3. Xác định nồng độ ô-xy hòa tan theo các mức lưu lượng
• 4.4. Đánh giá tác động của hệ thống ĐHDC và điều kiện vận hành BLTC đến sự phân bố DO dọc theo BLTC và hiệu quả xử lý các chất gây ô nhiễm
• 4.4.1. Mục đích nghiên cứu
• 4.4.2. Lựa chọn đối tượng và địa điểm nghiên cứu
• 4.4.3. Thiết kế mô hình thử nghiệm thực tế
• 4.4.4. Xây dựng, lắp đặt mô hình thí nghiệm. Kế hoạch thực nghiệm
• 4.4.5. Phương pháp lấy mẫu và phân tích
• 4.4.5.1. Phương pháp lấy mẫu ngoài hiện trường
• 4.4.5.2. Phương pháp phân tích các chỉ tiêu
• 4.4.5.3. Phương pháp xác định hệ số tốc độ xử lý các chất ô nhiễm
• 4.4.6. Mô hình của Kadlec và Knight
• 4.4.7. Mô hình của Reed S.C và cộng sự
• 5. KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 5.1. Đánh giá khả năng bổ cập ô-xy từ không khí vào nước
• 5.2. Sự biến thiên DO qua các bậc của hệ thống ĐHDC
• 5.3. Kết luận của thí nghiệm
• 5.4. Vận hành mô hình BLTC và hệ thống ĐHDC
• 5.4.1. Hiệu suất xử lý của mô hình trong giai đoạn 1 - bãi lọc trồng cây không kết hợp hệ thống định hình dòng chảy
• 5.4.2. Hiệu suất xử lý của mô hình trong giai đoạn 2 - bãi lọc trồng cây kết hợp hệ thống định hình dòng chảy
• 5.4.3. So sánh, đánh giá hiệu quả xử lý nước hồ nhỏ Kim Liên của hai mô hình nghiên cứu
• 5.5. Xác định hệ số tốc độ xử lý các chất ô nhiễm đặc trưng theo các chế độ vận hành khác nhau
• 5.5.1. Hệ số tốc độ xử lý BOD5
• 5.5.2. Hệ số tốc độ xử lý NH4+ - N
• 5.5.3. Hệ số tốc độ xử lý TN
• 5.5.4. Hệ số tốc độ xử lý PO43-- P
• 5.5.5. Hệ số tốc độ xử lý TSS
• 5.6. Đề xuất ứng dụng kết quả nghiên cứu trong xử lý nước hồ bị ô nhiễm bởi nước thải sinh hoạt
• 5.6.1. Đánh giá ưu/nhược điểm của hai mô hình nghiên cứu
• 5.6.2. Đề xuất ứng dụng kết quả từ hai mô hình nghiên cứu
• 6. KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÁC CÔNG TRÌNH ĐÃ CÔNG BỐ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Cải Thiện Chất Lượng Nước Hồ Đô Thị Tại Hà Nội

Chất lượng nước hồ đô thị tại Hà Nội đang gặp nhiều vấn đề nghiêm trọng do ô nhiễm từ nước thải sinh hoạt và các hoạt động đô thị. Việc cải thiện chất lượng nước hồ không chỉ giúp bảo vệ môi trường mà còn nâng cao chất lượng sống cho cư dân. Nghiên cứu này sẽ tập trung vào các giải pháp kết hợp nhằm nâng cao hiệu quả xử lý nước hồ đô thị.

1.1. Tình Trạng Ô Nhiễm Nước Hồ Đô Thị Tại Hà Nội

Nước hồ đô thị tại Hà Nội hiện đang trong tình trạng ô nhiễm nghiêm trọng. Các chỉ số như BOD5, COD, và NH4+ thường vượt ngưỡng cho phép, gây ảnh hưởng đến hệ sinh thái và sức khỏe cộng đồng.

1.2. Vai Trò Của Hồ Đô Thị Trong Đô Thị Hóa

Hồ đô thị không chỉ có giá trị về mặt cảnh quan mà còn đóng vai trò quan trọng trong việc điều hòa khí hậu, kiểm soát ngập úng và bảo tồn đa dạng sinh học.

II. Vấn Đề Ô Nhiễm Nước Hồ Đô Thị Và Thách Thức Cải Thiện

Ô nhiễm nước hồ đô thị tại Hà Nội chủ yếu do nước thải sinh hoạt và các hoạt động công nghiệp. Các thách thức trong việc cải thiện chất lượng nước bao gồm thiếu hệ thống xử lý nước thải hiệu quả và sự gia tăng dân số đô thị.

2.1. Nguồn Gốc Ô Nhiễm Nước Hồ Đô Thị

Nước thải sinh hoạt và chất thải từ các hoạt động công nghiệp là nguyên nhân chính gây ô nhiễm nước hồ. Việc xả thải trực tiếp vào hồ mà không qua xử lý là một vấn đề nghiêm trọng.

2.2. Thách Thức Trong Quản Lý Nước Hồ Đô Thị

Quản lý nước hồ đô thị gặp nhiều khó khăn do thiếu nguồn lực, công nghệ xử lý lạc hậu và sự thiếu đồng bộ trong các chính sách quản lý môi trường.

III. Phương Pháp Cải Thiện Chất Lượng Nước Hồ Đô Thị Bằng Giải Pháp Kết Hợp

Giải pháp kết hợp giữa bãi lọc trồng cây và hệ thống định hình dòng chảy được đề xuất như một phương pháp hiệu quả để cải thiện chất lượng nước hồ đô thị. Phương pháp này không chỉ tiết kiệm chi phí mà còn thân thiện với môi trường.

3.1. Bãi Lọc Trồng Cây Giải Pháp Thân Thiện Với Môi Trường

Bãi lọc trồng cây giúp xử lý ô nhiễm nước bằng cách sử dụng thực vật và vi sinh vật để hấp thụ chất ô nhiễm, đồng thời cải thiện chất lượng nước hồ.

3.2. Hệ Thống Định Hình Dòng Chảy Tăng Cường Hiệu Quả Xử Lý

Hệ thống định hình dòng chảy giúp tăng cường khả năng bổ sung ô-xy cho nước, từ đó nâng cao hiệu quả xử lý các chất ô nhiễm trong nước hồ.

IV. Ứng Dụng Thực Tiễn Của Giải Pháp Kết Hợp Trong Cải Thiện Chất Lượng Nước

Nghiên cứu thực nghiệm tại hồ nhỏ Kim Liên cho thấy giải pháp kết hợp giữa bãi lọc trồng cây và hệ thống định hình dòng chảy mang lại hiệu quả cao trong việc cải thiện chất lượng nước hồ. Kết quả cho thấy nồng độ ô-xy hòa tan và các chỉ số ô nhiễm đều được cải thiện rõ rệt.

4.1. Kết Quả Nghiên Cứu Tại Hồ Nhỏ Kim Liên

Kết quả phân tích cho thấy nồng độ BOD5 và NH4+ giảm đáng kể sau khi áp dụng giải pháp kết hợp, chứng tỏ hiệu quả của phương pháp này trong xử lý nước hồ.

4.2. Đề Xuất Ứng Dụng Giải Pháp Tại Các Hồ Đô Thị Khác

Giải pháp kết hợp có thể được áp dụng tại nhiều hồ đô thị khác ở Hà Nội và các thành phố lớn khác, nhằm cải thiện chất lượng nước và bảo vệ môi trường.

V. Kết Luận Về Tương Lai Cải Thiện Chất Lượng Nước Hồ Đô Thị

Cải thiện chất lượng nước hồ đô thị là một nhiệm vụ cấp bách và cần thiết. Giải pháp kết hợp giữa bãi lọc trồng cây và hệ thống định hình dòng chảy không chỉ hiệu quả mà còn bền vững. Cần có sự đầu tư và chính sách hỗ trợ để triển khai rộng rãi giải pháp này.

5.1. Tầm Quan Trọng Của Việc Cải Thiện Chất Lượng Nước

Cải thiện chất lượng nước hồ không chỉ bảo vệ môi trường mà còn nâng cao chất lượng sống cho cư dân đô thị.

5.2. Hướng Đi Tương Lai Trong Quản Lý Nước Hồ Đô Thị

Cần phát triển các chính sách và công nghệ mới nhằm nâng cao hiệu quả quản lý và xử lý nước hồ đô thị, đảm bảo môi trường sống bền vững cho thế hệ tương lai.
