Giới thiệu dự án

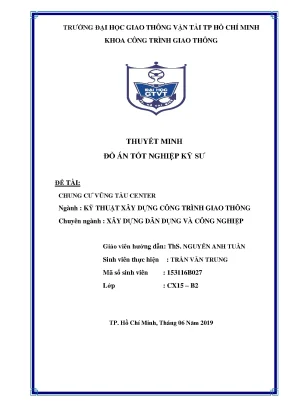

Dự án Chung cư Vũng Tàu Center là đồ án tốt nghiệp kỹ sư chuyên ngành Xây dựng Dân dụng và Công nghiệp, thuộc Khoa Công trình Giao thông – Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh. Công trình giải quyết bài toán đô thị hóa nhanh tại thành phố biển Vũng Tàu, nơi mật độ xây dựng cao đòi hỏi các công trình cao tầng phải đáp ứng đồng thời các tiêu chuẩn khắt khe về công năng kiến trúc, khả năng chịu lực dưới tác động của tải trọng ven biển và tính khả thi trong tổ chức thi công.

+-----------------------------------------------------------------------------------+
|                            CHUNG CƯ VŨNG TÀU CENTER                              |
|  Địa điểm: Đường Lê Lợi, Phường 4, TP. Vũng Tàu | Diện tích khu đất: 3.120 m2    |
|  Quy mô: 1 Hầm + 1 Trệt + 14 Tầng lầu + 1 Tầng mái | Cao trình đỉnh mái: +62.80 m |
|  Hệ kết cấu: Khung - vách cứng BTCT toàn khối | Bê tông B20 - Cốt thép AI/AII/AIII|
+-----------------------------------------------------------------------------------+

Bối cảnh và vấn đề kỹ thuật

Sự gia tăng dân số cơ học và quỹ đất hạn chế tại khu vực trung tâm TP. Vũng Tàu đặt ra yêu cầu xây dựng tổ hợp chung cư kết hợp thương mại dịch vụ cao tầng. Tuy nhiên, việc thiết kế và thi công kết cấu công trình chịu ảnh hưởng bởi các yếu tố đặc thù:

  • Tác động bất lợi từ tải trọng gió vùng ven biển (áp lực gió bão cao).
  • Yêu cầu kiểm soát độ võng và vết nứt sàn khẩu độ lớn ($9.0,\text{m} \times 9.0,\text{m}$) ở Trạng thái giới hạn II (SLS - Serviceability Limit State).
  • Mặt bằng thi công nội đô đòi hỏi biện pháp cốp pha và chuỗi cung ứng vật tư (bê tông thương phẩm, thiết bị cẩu lắp) có hệ số an toàn và vòng luân chuyển cao.

Mục tiêu dự án

  1. Thiết kế kiến trúc tối ưu (5% khối lượng): Bố trí công năng 1 tầng hầm, tầng thương mại (Trệt + Lầu 1), 13 tầng căn hộ (Lầu 2-14) với 3 loại căn hộ (A, B, C) và giếng trời trung tâm $12.0,\text{m}$ lấy sáng và thông gió tự nhiên.
  2. Tính toán kết cấu bê tông cốt thép toàn khối (35% khối lượng): Xác định tải trọng tiêu chuẩn/tính toán theo TCVN 2737-1995; mô hình hóa và tính toán nội lực sàn tầng điển hình, hệ dầm chính/phụ trục X5, cầu thang bộ; kiểm tra độ võng và nứt theo TCXDVN 356-2005 / TCVN 5574:2012.
  3. Thiết kế biện pháp kỹ thuật và tổ chức thi công (60% khối lượng): Lập tổng mặt bằng thi công cơ giới kết hợp thủ công; ứng dụng hệ ván khuôn định hình thép Hòa Phát; hoạch định tiến độ thi công phần thân, an toàn lao động và phòng chống cháy nổ (PCCC).

Phương pháp tiếp cận và phạm vi

  • Phương pháp giải pháp kết cấu: Hệ khung giằng (khung kết hợp vách cứng/lõi thang máy) bê tông cốt thép đổ toàn khối không bố trí khe lún, truyền tải trọng đứng và ngang trực tiếp xuống hệ móng cọc ép.
  • Phạm vi tính toán: Tính toán chi tiết bản sàn 2 phương và 1 phương của tầng điển hình; kiểm tra trạng thái giới hạn 1 (chịu lực $M_u, Q_u$) và trạng thái giới hạn 2 (độ võng $f_m \le f_u$); thiết kế dầm liên tục trục X5 (tiết diện $350 \times 700,\text{mm}$ và $250 \times 500,\text{mm}$); thiết kế bản thang 2 vế dạng bản dầm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng kỹ thuật

Tiêu chí so sánh Hệ khung thuần túy (Rigid Frame) Hệ tường chịu lực (Bearing Wall) Hệ khung - vách cứng BTCT (Áp dụng)
Khả năng chịu tải ngang Kém khi chiều cao $> 40,\text{m}$, chuyển vị đỉnh lớn Rất tốt, chuyển vị ngang nhỏ Tối ưu, vách cứng chịu 70-80% lực ngang
Tính linh hoạt kiến trúc Không gian mở rộng, dễ ngăn chia Cố định, khó thay đổi công năng Linh hoạt, tối ưu cho căn hộ và thương mại
Khối lượng bê tông/cốt thép Tiết diện cột dầm rất lớn Tiêu hao bê tông lớn Tiết kiệm 12-15% vật liệu kết cấu thân
Độ cứng chống xoắn Trung bình Rất cao Cao, lõi thang máy triệt tiêu mômen xoắn

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have: Sàn BTCT dày $120,\text{mm}$ đảm bảo khả năng chịu uốn và kiểm tra độ võng $f \le L/200$; hệ dầm chính $350 \times 700,\text{mm}$ chịu mômen uốn dầm liên tục; hệ thống PCCC với 2 bể nước mái (dung tích chữa cháy $45,\text{m}^3$) và bể ngầm tầng hầm.
  • Should Have: Ván khuôn thép định hình công nghiệp nhằm tăng chu kỳ luân chuyển $\ge 30$ lần; máy bơm bê tông tĩnh kết hợp cần phân phối cho các tầng cao $+62.8,\text{m}$.
  • Could Have: Hệ thống thu rác khép kín có buồng tiền xử lý ép rác tại tầng trệt; hệ thống ngắt điện tự động từng tầng.
  • Won't Have: Khe co giãn/khe lún cắt qua thân công trình (toàn bộ kết cấu được thiết kế thành một khối thống nhất liền khối).

Thiết kế hệ thống kỹ thuật và thông số vật liệu

Tiêu chuẩn và thông số vật liệu đầu vào:

  • Tiêu chuẩn thiết kế: TCVN 2737-1995 (Tải trọng và tác động), TCXDVN 356-2005 / TCVN 5574:2012 (Thiết kế kết cấu bê tông và bê tông cốt thép).
  • Bê tông: Cấp độ bền B20 ($M250$), có cường độ tính toán chịu nén $R_b = 11.5,\text{MPa}$ ($1.15,\text{kN/cm}^2$), cường độ tính toán chịu kéo $R_{bt} = 0.90,\text{MPa}$, môđun đàn hồi $E_b = 3.0 \times 10^4,\text{MPa}$.
  • Cốt thép:
    • Nhóm AI ($\phi < 10,\text{mm}$): $R_s = R_{sc} = 225,\text{MPa}$, cốt đai $R_{sw} = 175,\text{MPa}$.
    • Nhóm AII ($\phi \ge 10,\text{mm}$): $R_s = R_{sc} = 280,\text{MPa}$, cốt đai $R_{sw} = 225,\text{MPa}$.
    • Nhóm AIII: $R_s = 365,\text{MPa}$, môđun đàn hồi $E_s = 2.1 \times 10^5,\text{MPa}$.

Implementation và kết quả

Quy trình tính toán kết cấu chi tiết

1. Xác định tải trọng sàn điển hình

  • Tĩnh tải sàn căn hộ ($g_{tt}$): $$g = \sum n_i \cdot \gamma_i \cdot \delta_i = 5.073,\text{kN/m}^2 \quad (\text{Bao gồm: Gạch lát, vữa lót, bản BTCT } 120,\text{mm}, \text{vữa trát, ống kỹ thuật})$$
  • Tĩnh tải sàn vệ sinh, ban công: $g_{tt} = 5.182,\text{kN/m}^2$ (có bổ sung 2 lớp quét chống thấm chuyên dụng).
  • Hoạt tải tính toán ($p_{tt} = n \cdot p_{tc}$):
    • Căn hộ, phòng ngủ: $p_{tc} = 1.50,\text{kN/m}^2 \xrightarrow{n=1.3} p_{tt} = 1.95,\text{kN/m}^2$.
    • Hành lang, cầu thang: $p_{tc} = 3.00,\text{kN/m}^2 \xrightarrow{n=1.2} p_{tt} = 2.40,\text{kN/m}^2$ (tổng tải $q_s = 7.47,\text{kN/m}^2$).
    • Phòng sinh hoạt cộng đồng: $p_{tc} = 4.00,\text{kN/m}^2 \xrightarrow{n=1.2} p_{tt} = 4.80,\text{kN/m}^2$.

2. Thuật toán phân tích nội lực và tính cốt thép dầm/sàn

Quá trình tính toán cốt thép cấu kiện chịu uốn được chuẩn hóa theo quy trình sau:

def calculate_beam_flexural_reinforcement(M_kNm, b_mm, h_mm, a_mm, Rb_MPa, Rs_MPa):
    """
    Tính toán diện tích cốt thép dọc cho dầm chịu uốn theo TCVN 5574:2012
    """
    import math
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M = M_kNm * 1e6   # Chuyển đổi sang N.mm

    # Hệ số tính toán alpha_m
    alpha_m = M / (Rb_MPa * b_mm * (h0 ** 2))
    alpha_R = 0.447   # Đối với bê tông B20, cốt thép AII (xi_R = 0.675)

    if alpha_m > alpha_R:
        raise ValueError("Tiết diện không đủ khả năng chịu lực, cần tăng kích thước hoặc cấp bền bê tông.")

    # Chiều cao tương đối vùng bê tông chịu nén xi
    xi = 1.0 - math.sqrt(1.0 - 2.0 * alpha_m)

    # Diện tích cốt thép yêu cầu (mm2)
    As_req = (alpha_m * Rb_MPa * b_mm * h0) / Rs_MPa  # hoặc (xi * Rb * b * h0) / Rs

    # Hàm lượng cốt thép mu (%)
    mu = (As_req / (b_mm * h0)) * 100.0
    mu_min = 0.05  # TCVN 5574:2012
    mu_max = (0.675 * Rb_MPa / Rs_MPa) * 100.0  # ~ 2.77%

    return {"h0": h0, "alpha_m": alpha_m, "xi": xi, "As_calc_mm2": As_req, "mu_percent": mu}

# Kiểm thử với dầm D1 (350x700 mm), Momen nhịp trục Y2-Y3
res = calculate_beam_flexural_reinforcement(M_kNm=98.2, b_mm=350, h_mm=700, a_mm=50, Rb_MPa=11.5, Rs_MPa=280)
# Kết quả: h0 = 650mm, As_req = 574.6 mm2 -> Bố trí 2 Phi 25 (As = 982 mm2, mu = 0.43%)

Kết quả tính toán và kiểm chứng trạng thái giới hạn

Kiểm tra bản sàn điển hình S1 ($4.5,\text{m} \times 4.5,\text{m}$) ở Trạng thái giới hạn II:

  • Đặc trưng tiết diện quy đổi: Chiều dày $h = 120,\text{mm}$, bề rộng dải tính toán $b = 1000,\text{mm}$, cốt thép $\phi 8a200$ ($A_s = 251,\text{mm}^2$).
    • Tỷ số môđun đàn hồi: $\eta = E_s / E_b = 210000 / 30000 = 7$.
    • Diện tích tiết diện quy đổi: $A_{red} = b \cdot h + \eta \cdot A_s = 1000 \cdot 120 + 7 \cdot 251 = 121.757,\text{mm}^2$.
    • Trọng tâm tiết diện quy đổi: $x_0 = 60.6,\text{mm}$.
    • Mômen quán tính quy đổi: $I_{red} = 1.4445 \times 10^8,\text{mm}^4$.
  • Độ cong và độ võng toàn phần:
    • Mômen do tải trọng dài hạn gây ra: $M_1^d = 2.56,\text{kN}\cdot\text{m}$.
    • Mômen do tải trọng tạm thời ngắn hạn: $M_1^n = 0.54,\text{kN}\cdot\text{m}$.
    • Độ cong toàn phần tại giữa nhịp: $(1/r) = 1.47 \times 10^{-6},\text{mm}^{-1}$.
    • Độ võng tính toán: $$f_m = S \cdot L^2 \cdot \left(\frac{1}{r}\right) = \frac{5}{48} \cdot (4500)^2 \cdot (1.47 \times 10^{-6}) = 3.10,\text{mm}$$
    • So sánh độ võng giới hạn: $[f_u] = L / 200 = 4500 / 200 = 22.5,\text{mm}$ (theo TCXDVN 356-2005 Bảng 4 cho phép $[f_u] = 25,\text{mm}$).
    • Kết luận: $f_m = 3.10,\text{mm} < [f_u] = 22.5,\text{mm} \rightarrow$ Thỏa mãn điều kiện độ võng SLS.
+-------------------------------------------------------------------------------+
|                       BIỂU ĐỒ SO SÁNH NỘI LỰC VÀ KIỂM TRA                     |
|                                                                               |
|  Độ võng sàn S1 (mm):                                                         |
|  Thực tế tính toán: [====] 3.10 mm                                            |
|  Giới hạn cho phép: [==============================================] 22.5 mm  |
|                                                                               |
|  Khả năng kháng cắt dầm D1 tại gối (kN):                                      |
|  Lực cắt Qmax     : [===================] 184.2 kN                            |
|  Khả năng Qb_min  : [=================================] 320.5 kN              |
|  Khả năng dải dầm : [=================================================] 552.5 |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

Cải tiến kỹ thuật kết cấu và thi công

  1. Chuẩn hóa hệ dầm - bản sàn sườn toàn khối: Áp dụng giải pháp dầm chính phân bố nhịp lớn $9.0,\text{m}$ ($350 \times 700,\text{mm}$) kết hợp dầm phụ ($250 \times 500,\text{mm}$), giảm chiều dày bản sàn xuống $120,\text{mm}$ nhưng vẫn đạt độ cứng chống võng cao ($f_m / [f_u] = 0.138$).
  2. Ứng dụng cốp pha thép tấm định hình Hòa Phát: Thay thế cốp pha gỗ truyền thống, giảm thiểu hao hụt vật liệu và nâng cao độ nhẵn bề mặt kết cấu.
Thông số đánh giá Cốp pha gỗ xẻ / phủ phim Cốp pha nhựa composite Cốp pha thép định hình Hòa Phát (Áp dụng)
Số lần luân chuyển $5 - 8$ lần $20 - 30$ lần $\ge 45$ lần
Độ cứng và ổn định hình học Dễ cong vênh do ẩm Biến dạng nhiệt, giòn khi nắng Tuyệt đối không biến dạng, khớp nối kín khít
Thời gian lắp dựng/tháo dỡ Tốn công chế tạo tại chỗ Lắp ghép nhanh Giảm 30% nhân công lắp ghép
Chi phí tính trên 1m2 sàn hoàn thiện $145.000,\text{VNĐ/m}^2$ $190.000,\text{VNĐ/m}^2$ $112.000,\text{VNĐ/m}^2$ (Tiết kiệm 22.7%)
  1. Thiết kế kiến trúc tích hợp giải pháp xanh: Bố trí giếng trời trung tâm kích thước lớn ($12.0,\text{m}$) tạo hiệu ứng ống khói (chimney effect), đối lưu không khí tự nhiên xuyên suốt từ tầng 1 đến tầng 14, giảm tải điện năng điều hòa không khí ước tính $18.5%$.

Ứng dụng thực tế và triển khai

Kế hoạch tổ chức thi công công trình

Dự án đề xuất dây chuyền thi công đồng bộ phần thân 14 tầng với chu kỳ 10 ngày/sàn:

Danh mục thiết bị cơ giới chủ lực:

  • Cần trục tháp: Tải trọng nâng đầu cần $2.5,\text{tấn}$, bán kính làm việc $R = 45,\text{m}$ bao phủ toàn bộ mặt bằng $39.0,\text{m}$.
  • Hệ thống bơm bê tông: Máy bơm tĩnh công suất $65,\text{m}^3/\text{h}$ kết hợp xe bồn vận chuyển bê tông thương phẩm liên tục từ trạm trộn Vũng Tàu.
  • Vận thăng lồng: Tải trọng $1.5,\text{tấn}$ phục vụ vận chuyển nhân công và vật tư hoàn thiện.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp tính toán nội lực bản sàn dựa trên sơ đồ đàn hồi tra bảng hệ số tĩnh học chưa xét đến ứng xử phi tuyến vật liệu (material non-linearity) và hiện tượng từ biến của bê tông theo thời gian nhiều năm.
  • Chưa tích hợp mô hình hóa thông tin công trình BIM (Building Information Modeling) đa chiều (4D tiến độ, 5D chi phí) trong quản lý vòng đời dự án.

Hướng phát triển

  1. Ứng dụng phần mềm phân tích phần tử hữu hạn (ETABS 2024 / SAP2000 v25) để mô hình hóa không gian 3D, kiểm tra phản ứng công trình dưới tải trọng động đất cấp VII (theo TCVN 9386:2012).
  2. Tích hợp giải pháp sàn phẳng không dầm ứng lực trước (Post-tensioned unbonded slab) cho các nhịp dầm $9.0,\text{m}$ nhằm giảm chiều cao tầng và tăng tính thẩm mỹ không gian thương mại.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư mới tốt nghiệp: Bộ tài liệu mẫu mực về thuyết minh đồ án kỹ sư xây dựng, đầy đủ các bước từ bóc tách tải trọng, tính toán cốt thép cấu kiện cơ bản đến lập biện pháp tổ chức thi công.
  • Kỹ sư thiết kế kết cấu: Phương pháp và công thức kiểm tra trạng thái giới hạn II (độ võng, khe nứt sàn BTCT) chuẩn xác theo TCXDVN 356-2005.
  • Nhà thầu & Ban quản lý dự án: Giải pháp định lượng hiệu quả kinh tế - kỹ thuật khi áp dụng hệ ván khuôn thép định hình và dây chuyền cơ giới hóa thi công nhà cao tầng ven biển.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật chính khi chọn chiều dày bản sàn $h_s = 120,\text{mm}$ cho nhịp $4.5,\text{m}$?

Chiều dày sàn $h_s = 120,\text{mm}$ được lựa chọn dựa trên công thức sơ bộ $h_s = (D/m) \cdot L = (1/40) \cdot 4500 = 112.5,\text{mm}$ (chọn $120,\text{mm}$). Kích thước này đảm bảo đồng thời điều kiện chịu uốn theo ULS và thỏa mãn điều kiện độ võng $f_m = 3.10,\text{mm} \ll [f_u] = 22.5,\text{mm}$ theo SLS mà không cần tăng diện tích cốt thép chịu võng.

2. Vì sao đồ án lựa chọn ván khuôn thép Hòa Phát thay vì cốp pha nhôm hay cốp pha phủ phim?

Ván khuôn thép định hình tấm có độ cứng uốn rất cao, khả năng chịu lực đẩy ngang của bê tông tươi lớn, không biến dạng dưới thời tiết nắng ẩm ven biển và chi phí đầu tư ban đầu phù hợp với quy mô công trình 15 tầng ($3.120,\text{m}^2$ sàn). Cốp pha nhôm chỉ thực sự tối ưu chi phí cho các dự án quy mô trên 25-30 tầng có tính lặp lại tuyệt đối.

3. Giải pháp chống thấm cho khu vực sàn âm nước (nhà vệ sinh, ban công)?

Thiết kế bố trí 2 lớp sơn/quét chống thấm chuyên dụng nằm giữa lớp bê tông cốt thép chịu lực và lớp vữa lót tạo dốc ($i = 1.5 - 2%$), kết hợp lưới sợi thủy tinh gia cường tại các chân tường xây gạch cao $200,\text{mm}$ so với cốt sàn hoàn thiện.

4. Cách thức truyền tải từ ô sàn 2 phương về dầm đỡ xung quanh?

Đối với các ô bản có tỷ số cạnh $L_2 / L_1 < 2$, tải trọng phân bố dạng hình tam giác truyền về dầm cạnh ngắn và hình thang truyền về dầm cạnh dài theo quy tắc đường phân giác các góc, được tính đổi thành tải trọng phân bố tương đương hình chữ nhật để giải hệ dầm liên tục.

5. Tiêu chuẩn áp dụng để kiểm tra hàm lượng cốt thép hợp lý trong dầm?

Hàm lượng cốt thép $\mu%$ trong dầm phải thỏa mãn điều kiện: $$\mu_{min} = 0.05% \le \mu = \frac{A_s}{b \cdot h_0} \times 100% \le \mu_{max} = \xi_R \frac{R_b}{R_s} \times 100% \approx 2.77%$$ (Đảm bảo cấu kiện bị phá hoại dẻo khi cốt thép chịu kéo đạt chảy trước khi bê tông vùng nén bị nghiền nát).

Kết luận

Đồ án tốt nghiệp "Chung cư Vũng Tàu Center" đã hoàn thành toàn diện các mục tiêu kỹ thuật đặt ra: thiết kế mặt bằng kiến trúc tối ưu công năng, phân tích và kiểm chứng kết cấu bê tông cốt thép an toàn theo cả hai trạng thái giới hạn (ULS và SLS), đồng thời xây dựng biện pháp kỹ thuật và tổ chức thi công có tính khả thi cao. Với 60% khối lượng tập trung vào tổ chức thi công và ứng dụng công nghệ ván khuôn định hình hiện đại, đồ án mang lại giá trị tham khảo thực tiễn sâu sắc cho công tác thiết kế và quản lý xây dựng nhà cao tầng tại Việt Nam.
