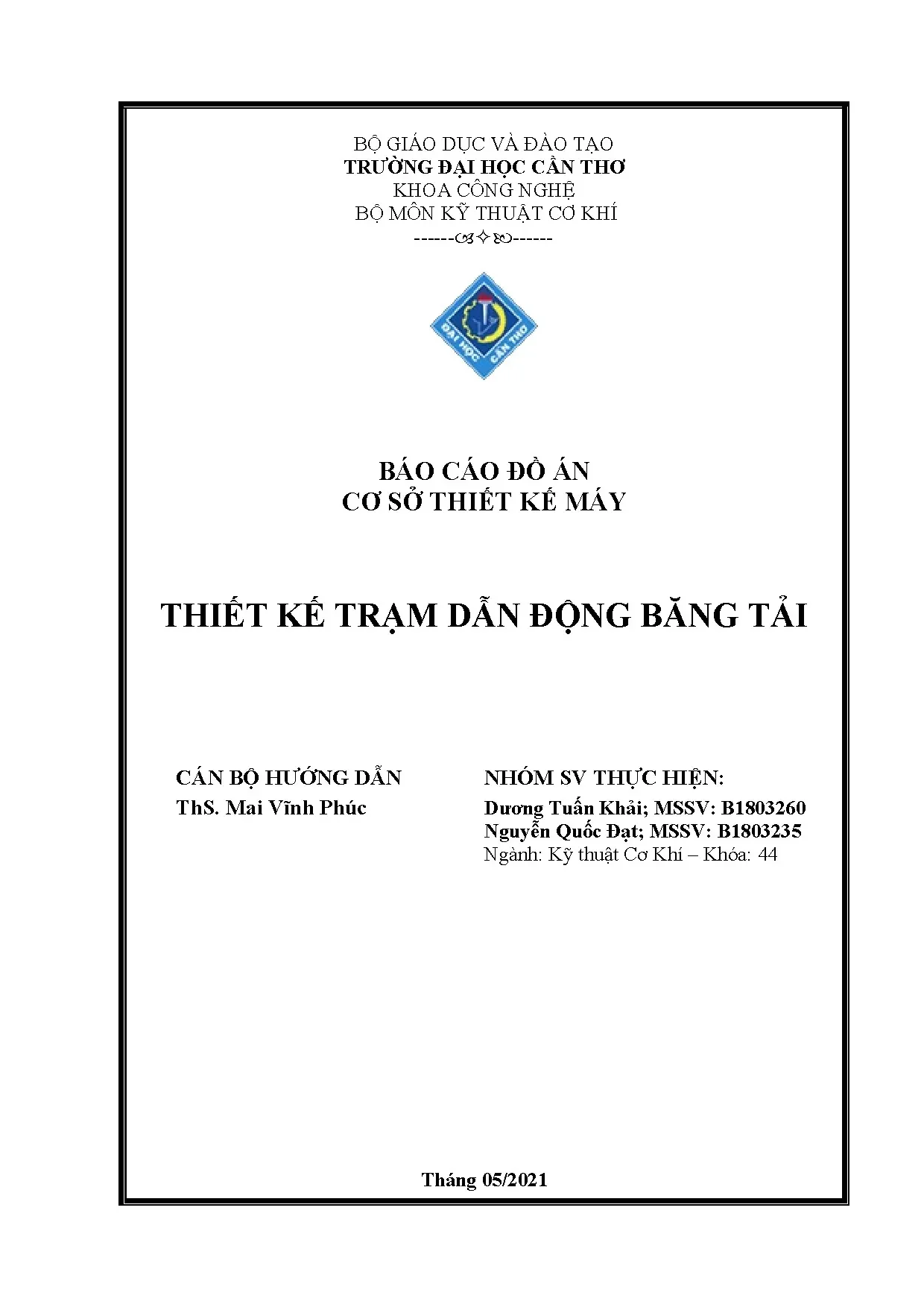

Báo Cáo Đồ Án Cơ Sở: Thiết Kế Trạm Dẫn Động Băng Tải (ĐH Cần Thơ)
Báo cáo đồ án thiết kế trạm dẫn động băng tải chi tiết. Gồm thuyết minh tính toán, nguyên lý hoạt động và toàn bộ bản vẽ kỹ thuật liên quan.
Trường đại học
Trường Đại Học Cần ThơChuyên ngành
Kỹ Thuật Cơ KhíNgười đăng
Ẩn danhThể loại
Báo Cáo Đồ Án Cơ SởPhí lưu trữ
30 PointMục lục chi tiết
Tóm tắt
I. Tổng Quan Đồ Án Cơ Sở Thiết Kế Trạm Dẫn Động Băng Tải
Đồ án cơ sở thiết kế máy là một phần quan trọng trong chương trình đào tạo kỹ sư cơ khí. Mục tiêu là cung cấp kiến thức nền tảng về kết cấu máy và quy trình thiết kế. Trong quá trình học, sinh viên làm quen với các bộ phận máy, tính năng cơ bản của chi tiết máy. Đồ án giúp hệ thống hóa kiến thức và tìm hiểu sâu hơn về chúng. Sinh viên có thể áp dụng kiến thức từ các môn học như truyền động cơ khí, sức bền vật liệu, hình họa, vẽ kỹ thuật cơ khí, dung sai lắp ghép. Hộp giảm tốc là cơ cấu truyền động sử dụng sự ăn khớp trực tiếp giữa các bánh răng. Chức năng chính là giảm vận tốc góc và tăng momen xoắn. Hộp giảm tốc là bộ phận trung gian giữa động cơ và máy công tác. Theo tài liệu, đồ án này tập trung vào hộp giảm tốc bánh răng trụ hai cấp khai triển, một loại hộp giảm tốc đơn giản nhưng có nhược điểm là bánh răng bố trí không đối xứng, gây phân bố tải trọng không đều. Điều này đòi hỏi trục phải được thiết kế đủ cứng. Nhờ cấu trúc đơn giản, loại hộp giảm tốc này được sử dụng rộng rãi trong công nghiệp. Do kiến thức tổng hợp còn hạn chế, sinh viên cần tham khảo nhiều tài liệu, giáo trình liên quan, và nhận sự hướng dẫn từ giảng viên để củng cố kiến thức.
1.1. Ý nghĩa của đồ án cơ sở thiết kế máy cơ khí
Đồ án cơ sở là nền tảng để sinh viên tiếp cận với quy trình thiết kế thực tế, từ đó áp dụng lý thuyết đã học vào giải quyết các vấn đề kỹ thuật cụ thể. Nó giúp sinh viên rèn luyện kỹ năng tính toán thiết kế, vẽ kỹ thuật, và làm việc nhóm. Việc hoàn thành đồ án cơ sở cũng là bước đệm quan trọng để sinh viên tự tin hơn khi tham gia vào các dự án thiết kế phức tạp hơn trong tương lai. Quan trọng hơn, đồ án trang bị kiến thức và kỹ năng cần thiết để thiết kế và bảo trì băng tải.
1.2. Vai trò của hộp giảm tốc trong hệ thống băng tải công nghiệp
Hộp giảm tốc đóng vai trò then chốt trong việc điều chỉnh tốc độ và momen xoắn từ động cơ đến băng tải. Việc lựa chọn và thiết kế hộp giảm tốc phù hợp là yếu tố quan trọng để đảm bảo băng tải hoạt động ổn định và hiệu quả. Hộp giảm tốc không chỉ giúp tăng tuổi thọ của hệ thống mà còn giảm thiểu chi phí năng lượng và bảo trì. Theo tài liệu gốc, hộp giảm tốc được dùng để "giảm vận tốc góc và tăng momen xoắn, hộp giảm tốc là bộ phận trung gian giữa động cơ và máy công tác."
II. Cách Tính Toán Lựa Chọn Động Cơ Cho Trạm Dẫn Động
Việc tính toán và lựa chọn động cơ phù hợp là bước quan trọng trong thiết kế trạm dẫn động băng tải. Theo tài liệu, quá trình này bao gồm xác định công suất cần thiết, lựa chọn số vòng quay sơ bộ, và chọn động cơ điện đáp ứng yêu cầu. Tính toán momen xoắn đẳng trị trên băng tải dựa trên đồ thị đặc tính tải trọng. Công suất cần thiết của động cơ được tính toán dựa trên hiệu suất của các bộ phận như truyền động đai, bánh răng, ổ lăn, và nối trục. Sau khi có công suất cần thiết, ta chọn động cơ làm việc ở chế độ dài hạn và có công suất lớn hơn công suất cần thiết. Dựa vào số vòng quay của động cơ, ta tính tỉ số truyền. Tỉ số truyền được phân phối cho các cấp trong hộp giảm tốc, đảm bảo bánh răng bị dẫn được ngâm trong dầu gần như nhau. Cuối cùng, tính công suất, tốc độ quay, và momen xoắn trên các trục để kiểm tra lại các thông số.
2.1. Phương pháp xác định công suất cần thiết cho động cơ băng tải
Công suất cần thiết được tính toán dựa trên momen xoắn đẳng trị và tốc độ quay của băng tải. Các yếu tố như hiệu suất của các bộ truyền động, tổn thất do ma sát, và yêu cầu tải trọng cũng được xem xét. Việc lựa chọn động cơ có công suất phù hợp giúp đảm bảo băng tải hoạt động ổn định, tránh quá tải hoặc lãng phí năng lượng. Tham khảo công thức tính toán momen đẳng trị từ tài liệu.
2.2. Bí quyết phân phối tỉ số truyền tối ưu trong hộp giảm tốc
Phân phối tỉ số truyền hợp lý cho các cấp trong hộp giảm tốc giúp tối ưu hóa hiệu suất và tuổi thọ của hệ thống. Tỉ số truyền thường được phân phối sao cho bánh răng bị dẫn được ngâm trong dầu gần như nhau, đảm bảo bôi trơn tốt. Cần xem xét sự cân bằng giữa tỉ số truyền của cấp nhanh và cấp chậm để đạt được hiệu quả truyền động cao nhất. Dẫn chứng công thức từ trang 30 tài liệu gốc.
2.3. Tiêu chí lựa chọn động cơ điện phù hợp với đặc điểm băng tải
Động cơ điện cần được lựa chọn dựa trên các tiêu chí như công suất, tốc độ quay, momen xoắn, chế độ làm việc, và khả năng chịu quá tải. Ngoài ra, cần xem xét các yếu tố môi trường như nhiệt độ, độ ẩm, và bụi bẩn. Động cơ phải đáp ứng các tiêu chuẩn về an toàn và tiết kiệm năng lượng. Thông số động cơ được chọn phải lớn hơn các thông số cần thiết, như ghi trong tài liệu tham khảo.
III. Hướng Dẫn Thiết Kế Bộ Truyền Động Đai Cho Băng Tải Chi Tiết
Thiết kế bộ truyền động đai là một phần quan trọng khác trong thiết kế trạm dẫn động băng tải. Tài liệu hướng dẫn chọn đai thang để tăng khả năng tải nhờ hệ số ma sát cao. Quá trình thiết kế bao gồm chọn loại đai phù hợp dựa trên số vòng quay bánh nhỏ và công suất cần truyền. Sau đó, tính toán các thông số như đường kính bánh đai, khoảng cách trục, chiều dài đai, góc ôm, và lực căng ban đầu. Kiểm nghiệm các thông số để đảm bảo đáp ứng yêu cầu kỹ thuật. Tính toán lực tác dụng lên trục để kiểm tra độ bền và ổn định của hệ thống.
3.1. Phương pháp chọn loại đai thang phù hợp với ứng dụng băng tải
Việc lựa chọn loại đai thang phù hợp dựa trên các yếu tố như công suất, tốc độ, và điều kiện làm việc. Đai thang có nhiều loại khác nhau, mỗi loại có ưu nhược điểm riêng. Cần xem xét khả năng chịu tải, tuổi thọ, và chi phí để chọn loại đai tối ưu cho ứng dụng cụ thể. Tham khảo bảng thông số từ tài liệu để biết thêm chi tiết.
3.2. Cách tính toán các thông số quan trọng của bộ truyền đai thang
Các thông số quan trọng của bộ truyền đai thang bao gồm đường kính bánh đai, khoảng cách trục, chiều dài đai, góc ôm, và lực căng ban đầu. Các thông số này ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của bộ truyền. Cần tính toán chính xác các thông số này để đảm bảo bộ truyền hoạt động ổn định và hiệu quả. Áp dụng công thức đã được cung cấp ở Chương II.
3.3. Bí quyết kiểm nghiệm độ bền và ổn định của bộ truyền đai
Kiểm nghiệm độ bền và ổn định của bộ truyền đai bao gồm kiểm tra ứng suất, biến dạng, và hệ số an toàn. Cần đảm bảo các thông số này nằm trong giới hạn cho phép để tránh hư hỏng và đảm bảo an toàn trong quá trình vận hành. Phân tích và tối ưu hóa thiết kế nếu cần thiết. Tuân theo các công thức đã được đề cập trong tài liệu.
IV. Quy Trình Thiết Kế Bộ Truyền Động Bánh Răng Trụ Trong
Thiết kế bộ truyền động bánh răng trụ là một phần quan trọng trong thiết kế trạm dẫn động băng tải. Theo tài liệu, quá trình này bao gồm chọn vật liệu, định ứng suất mỏi, chọn hệ số tải trọng, xác định khoảng cách trục, tính vận tốc vòng, và xác định modun, số răng, chiều rộng bánh răng, và góc nghiêng của răng. Kiểm nghiệm sức bền uốn của răng và kiểm nghiệm sức bền bánh răng khi chịu quá tải đột ngột. Cuối cùng, định các thông số hình học chủ yếu của bộ truyền. Có thể tham khảo thông tin từ chương III
4.1. Cách chọn vật liệu và nhiệt luyện phù hợp cho bánh răng
Vật liệu làm bánh răng cần có độ bền cao, khả năng chịu mài mòn tốt, và dễ gia công. Thép hợp kim thường được sử dụng để làm bánh răng. Quá trình nhiệt luyện giúp tăng độ cứng và độ bền của bánh răng. Cần lựa chọn vật liệu và phương pháp nhiệt luyện phù hợp với yêu cầu kỹ thuật. Bảng 3.1 đưa ra một vài gợi ý.
4.2. Phương pháp tính ứng suất mỏi tiếp xúc và ứng suất mỏi uốn
Ứng suất mỏi tiếp xúc và ứng suất mỏi uốn là các yếu tố quan trọng ảnh hưởng đến tuổi thọ của bánh răng. Cần tính toán chính xác các ứng suất này để đảm bảo bánh răng hoạt động an toàn và bền bỉ. Sử dụng các công thức và hệ số phù hợp với loại vật liệu và điều kiện làm việc. Hãy chú ý đến các công thức và giải thích ở mục 3.2.1
4.3. Bí quyết xác định các thông số hình học cho bộ truyền bánh răng
Các thông số hình học quan trọng bao gồm modun, số răng, chiều rộng bánh răng, và góc nghiêng của răng. Các thông số này ảnh hưởng đến hiệu suất, độ ồn, và khả năng chịu tải của bộ truyền. Cần xác định các thông số này một cách hợp lý để đạt được hiệu quả truyền động cao nhất. Tham khảo thêm bảng 3.2 và 3.4
V. Thiết Kế Trục Ổ Đỡ Khớp Nối Cho Trạm Dẫn Động
Thiết kế trục, ổ đỡ, và khớp nối là một phần quan trọng trong thiết kế trạm dẫn động băng tải. Theo tài liệu, quá trình này bao gồm chọn vật liệu trục, tính đường kính sơ bộ của trục, và tính gần đúng các kích thước chiều dài của trục. Tính toán phản lực liên kết, vẽ biểu đồ nội lực, và tính đường kính trục tại tiết diện nguy hiểm. Mục 4 trong tài liệu có thể có ích.
5.1. Cách chọn vật liệu và phương pháp gia công trục phù hợp
Vật liệu làm trục cần có độ bền cao, khả năng chịu tải tốt, và dễ gia công. Thép hợp kim thường được sử dụng để làm trục. Phương pháp gia công ảnh hưởng đến độ chính xác và độ bền của trục. Cần lựa chọn vật liệu và phương pháp gia công phù hợp với yêu cầu kỹ thuật.
5.2. Phương pháp tính toán và lựa chọn ổ lăn phù hợp với tải trọng
Ổ lăn cần được lựa chọn dựa trên tải trọng, tốc độ, và điều kiện làm việc. Các yếu tố như độ chính xác, độ ồn, và tuổi thọ cũng cần được xem xét. Tính toán chính xác tải trọng tác dụng lên ổ lăn giúp đảm bảo ổ lăn hoạt động ổn định và bền bỉ.
5.3. Lựa chọn khớp nối đảm bảo truyền động êm ái và ổn định
Khớp nối giúp truyền momen xoắn giữa các trục một cách êm ái và ổn định. Có nhiều loại khớp nối khác nhau, mỗi loại có ưu nhược điểm riêng. Cần lựa chọn khớp nối phù hợp với loại tải trọng, tốc độ, và yêu cầu kỹ thuật.Tham khảo hình 4.9.
VI. Kết Luận Kiến Nghị Về Thiết Kế Trạm Dẫn Động Băng Tải
Kết luận và kiến nghị là phần quan trọng để đánh giá lại quá trình thiết kế và đưa ra các đề xuất cải tiến. Cần tổng kết lại các kết quả đạt được, các vấn đề còn tồn tại, và các hướng nghiên cứu tiếp theo. Đề xuất các giải pháp để nâng cao hiệu quả và độ tin cậy của trạm dẫn động băng tải. Tài liệu tham khảo giúp sinh viên hiểu rõ hơn về các tiêu chuẩn và quy trình thiết kế.
6.1. Đánh giá hiệu quả và độ tin cậy của thiết kế trạm dẫn động
Đánh giá hiệu quả và độ tin cậy của thiết kế dựa trên các tiêu chí như hiệu suất, tuổi thọ, độ ồn, và an toàn. Cần phân tích các kết quả kiểm nghiệm và so sánh với các tiêu chuẩn kỹ thuật. Các kết quả cho thấy thiết kế đã đạt được các yêu cầu đề ra hay chưa.
6.2. Đề xuất các giải pháp nâng cao hiệu quả và độ bền của băng tải
Đề xuất các giải pháp để nâng cao hiệu quả và độ bền của băng tải dựa trên các kết quả phân tích và đánh giá. Các giải pháp có thể bao gồm cải tiến thiết kế, lựa chọn vật liệu tốt hơn, hoặc áp dụng công nghệ mới. Các giải pháp phải mang tính khả thi và có thể áp dụng vào thực tế.
6.3. Hướng nghiên cứu tiếp theo để tối ưu hóa thiết kế trạm dẫn động
Đề xuất các hướng nghiên cứu tiếp theo để tối ưu hóa thiết kế trạm dẫn động. Các hướng nghiên cứu có thể tập trung vào các vấn đề như giảm tiếng ồn, tăng hiệu suất, hoặc giảm chi phí. Các nghiên cứu cần có tính mới và đóng góp vào sự phát triển của ngành công nghiệp.
