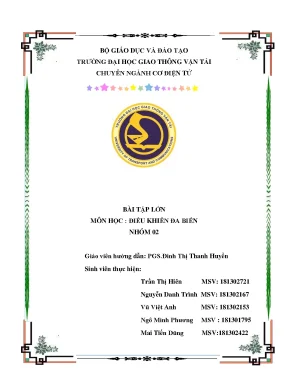

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC GIAO THÔNG VẬN TẢI CHUYÊN NGÀNH CƠ ĐIỆN TỬ BÀI TẬP LỚN MÔN HỌC : ĐIỀU KHIỂN ĐA BIẾN NHÓM 02 Giáo viên hướng dẫn: PGS.Đinh Thị Thanh Huyền Sinh viên thực hiện: Trần Thị Hiên MSV: 181302721 Nguyễn Danh Trình MSV: 181302167 Vũ Việt Anh MSV: 181302153 Ngô Minh Phương MSV : 181301795 Mai Tiến Dũng MSV:181302422 1 Lớp: Cơ điện tử 02 – K59 BÀI 1 : HỆ THỐNG TREO ¼ Ô TÔ. Thành lập phương trình động lực học của hệ thống. Xây dựng bộ điều khiển gán điểm cực sử dụng phản hồi biến trạng thái.1: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1.2: Đồ thị chuyển vị của khối lượng không treo 𝑥2 và vận tốc của chuyển vị 𝑥2 .3: Lực tác động của cơ cấu chấp hành.2 Nhiễu dạng bậc.4: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1.5: : Đồ thị chuyển vị của khối lượng không treo 𝑥2 và vận tốc của chuyển vị 𝑥2.6: Lực tác động của cơ cấu chấp hành.3 Nhiễu dạng xung .7: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1.8: Đồ thị chuyển vị của khối lượng không treo 𝑥2 và vận tốc của chuyển vị 𝑥2 .9: Lực tác động của cơ cấu chấp hành.10: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1.11: Đồ thị chuyển vị của khối lượng treo 𝑥2 và vận tốc của chuyển vị 𝑥2.12: Lực tác động của cơ cấu chấp hành. Xây dựng Bộ điều khiển gán điểm cực kết hợp bộ quan sát .1: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.6: Lực tác dụng của cơ cấu chấp hành.3: Sai số xấp xỉ của bộ quan sát trạng thái.2 Nhiễu dạng bậc.4: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.5: Sai số xấp xỉ của bộ quan sát trạng thái.6: Lực tác dụng của cơ cấu chấp hành.3 Nhiễu dạng xung .7: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.8: Lực tác dụng của cơ cấu chấp hành.9: Sai số xấp xỉ của bộ quan sát trạng thái.4 Nhiễu dạng điều hòa .10: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.11: Sai số xấp xỉ của bộ quan sát trạng thái.12: Lực tác dụng của cơ cấu chấp hành.
Xây dựng Bộ điều khiển toàn phương tuyến tính phản hồi trạng thái .1: Chuyển vị của khối lượng treo và khối lượng không được treo.2 Lực tác động của cơ cấu chấp hành.2 Nhiễu dạng bậc.3: Chuyển vị của khối lượng treo và khối lượng không được treo.4: Lực tác động của cơ cấu chấp hành.3 Nhiễu dạng xung .5: Chuyển vị của khối lượng treo và khối lượng không được treo.6: Lực tác động của cơ cấu chấp hành .4 Nhiễu dạng điều hòa .7: Lực tác động của cơ cấu chấp hành.8: Chuyển vị của khối lượng treo và khối lượng không được treo. Bộ điều khiển toàn phương tuyến tính kết hợp bộ quan sát .1: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.2: Lực tác động của cơ cấu chấp hành.3: Sai số xấp xỉ của bộ quan sát trạng thái.2 Nhiễu dạng bậc.4: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.5: Lực tác động của cơ cấu chấp hành.3 Nhiễu dạng xung .6: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo.7: Lực tác động của cơ cấu chấp hành.4 Nhiễu dạng điều hòa .8: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo.9: Lực tác động của cơ cấu chấp hành. 45 BÀI 2 : CON LẮC NGƯỢC. Bộ điều khiển điểm cực phản hồi trạng thái .1: Đồ thị các đại lượng theo thời gian.
Bộ điều khiển gán điểm cực kết hợp bộ quan sát .1: Đồ thị các đại lượng theo thời gian. Bộ điều khiển toàn phương tuyến tính phản hồi trạng thái .1: Đồ thị các đại lượng theo thời gian. Bộ điều khiển toàn phương tuyến tính kết hợp bộ quan sát .1: Đồ thị các đại lượng theo thời gian. Bộ quan sát trạng thái Luenbergen .Đồ thị các đại lượng theo thời gian.
57 5 BÀI 1 : HỆ THỐNG TREO ¼ Ô TÔ Sơ đồ mô hình tương đương của hệ thống treo tích cực ¼ xe ô tô được thể hiện trên hình sau : Trong đó: 𝑀1: Khối lượng được treo. 𝑀2: Khối lượng không được treo (khối lượng bánh xe). 𝑘1: Độ cứng nhíp đàn hồi của cầu. b1 : Hệ số giảm chấn của cầu.
𝑓 : Lực tác dụng từ cơ cấu chấp hành thủy lực. 𝑟 : Mấp mô mặt đường. Thành lập phương trình động lực học của hệ thống. Tách các thành phần khối lượng và bổ sung lực liên kết ta có sơ đồ phân tích lực như sau: ❖ Sơ đồ phân tích lực : M1 X1 f 𝑏1 (𝑋̇1 − 𝑋̇2 ) + 𝑘1 (𝑋1 − 𝑋2 ) M2 X2 𝑘2 (𝑋2 − 𝑟)+𝑏2 (𝑋̇2 − 𝑟̇ ) ❖ Phương trình vi phân chuyển động của khối lượng treo : 𝑀1.
𝑋̈1 = −𝑘1 𝑋1 − 𝑏1 𝑋̇1 + 𝑘1 𝑋2 + 𝑏1 𝑋̇2 − 𝑓 ❖ Phương trình vi phân chuyển động của khối lượng không treo (bánh xe) : 𝑀2. 𝑟̇ 7 - Đặt các biến trạng thái là x1 = X1 ; 𝑥2 = 𝑋̇1 ; 𝑥3 = 𝑋2 ; 𝑥4 = 𝑋̇2 - Thu được phương trình không gian trạng thái của hệ là : 0 1 0 0 0 0 0 𝑥̇ 1 −𝑘1 −𝑏1 𝑘1 𝑏1 𝑥1 −1 𝑥̇ 𝑀 𝑀1 𝑀1 𝑀1 𝑥2 𝑀1 0 0 [ 2] = 1. Xây dựng bộ điều khiển gán điểm cực sử dụng phản hồi biến trạng thái. Với bộ điều khiển gán điểm cực phản hồi trạng thái, tín hiệu điều khiển f được thiết kế như sau : 𝑓 = −KY Với 𝐾 = [𝐾1 𝐾2 𝐾3 𝐾4 ] là ma trận khuếch đại trạng thái cần xác định Các vecto các điểm cực mong muốn là : miu = [−15 −5 −10 −5] Các giá trị ban đầu của biến trạng thái : Y0 = [0,05 0 0,05 0] Xây dựng chương trình các chương trình trên Matlab và tiến hành chạy mô phỏng ta thu được các kết quả sau : Kết quả mô phỏng với điều kiện đầu : Y = [0,05 0 0,05 0] 8 clc; clear all; close all; M1 = 500; M2 = 200; k1 = 15000; k2 = 5000; b1 = 200;b2=100; miu = [-15;-5;-10;-5] Yo = [0.1 Không có nhiễu Với điều kiện đầu X0 = [0.05;0 ] , nhấp nhô mặt đường r = 0 Hình 2.1: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1̇ .2: Đồ thị chuyển vị của khối lượng không treo 𝑥2 và vận tốc của chuyển vị 𝑥2̇ .3: Lực tác động của cơ cấu chấp hành.
10 Chất lượng của bộ điều khiển được thể hiện qua các thông số sau: stepinfo(x(:,1),t,0) >> ans = struct with fields: RiseTime: 0 SettlingTime: 1.0154 Overshoot: Inf Undershoot: Inf Peak: 0.2000 *Nhận xét :thời gian ổn định của các giá trị khoảng 2s, thời gian tăng khoảng 0,1s Khi không có nhiễu, kết quả chất lượng điều khiển khá tốt.2 Nhiễu dạng bậc Với điều kiện đầu X0 = [0.05;0 ] , nhấp nhô mặt đườngdạng bậc với chiều cao r = 0.4: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1̇ Hình 2.5: : Đồ thị chuyển vị của khối lượng không treo 𝑥2 và vận tốc của chuyển vị 𝑥2̇ .6: Lực tác động của cơ cấu chấp hành. Chất lượng của bộ điều khiển được thể hiện qua các thông số sau: stepinfo(x(:,1),t,0) >>ans = ans = struct with fields: struct with fields: RiseTime: 0 RiseTime: 0.0288 SettlingTime: NaN SettlingTime: 1.0100 SettlingMin: 9 SettlingMax: 10 SettlingMax: 10 Overshoot: Inf Overshoot: 0 Undershoot: 0 Undershoot: 0 Peak: 10 Peak: 10 PeakTime: 0.9247e-08 *Nhận xét:Các giá trị có thời gian tăng là 3,5s, thời gian ổn định là 5s 13 Chất lượng điều khiển phụ thuộc lớn vào độ cao của nhiễu mặt đường.Bđk phù hợp với dạng mặt đường có chiều cao mấp mô lớn 2.3 Nhiễu dạng xung Mô phỏng với nhiễu dạng xung chiều cao 0,2m ; thời điểm phát xung trong đoạn [2;7] (s) Hình 2.7: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1̇ .8: Đồ thị chuyển vị của khối lượng không treo 𝑥2 và vận tốc của chuyển vị 𝑥2̇ .9: Lực tác động của cơ cấu chấp hành. Chất lượng của bộ điều khiển được thể hiện qua các thông số sau: 15 Stepinfo(x(:,1),t,0) >>ans = struct with fields: RiseTime: 0 SettlingTime: 8.0158 Overshoot: Inf Undershoot: Inf Peak: 0.2100 *Nhận xét : chất lượng điều khiển phụ thuộc vào thời gian. Thời gian tăng Thì tín hiệu điều khiển có dạng xung dần ổn định 2.4 Nhiễu điều hòa Với điều kiện đầu X0 = [0.05;0 ] , nhấp nhô mặt đường dạng điều hòa với r = 0.10: Đồ thị chuyển vị của khối lượng treo 𝑥1 và vận tốc của chuyển vị 𝑥1̇ .11: Đồ thị chuyển vị của khối lượng treo 𝑥2 và vận tốc của chuyển vị 𝑥2̇ .12: Lực tác động của cơ cấu chấp hành.
Chất lượng của bộ điều khiển được thể hiện qua các thông số sau: stepinfo(x(:,1),t,0) >>ans = struct with fields: RiseTime: 0 SettlingTime: NaN SettlingMin: -0.0158 Overshoot: Inf Undershoot: Inf Peak: 0.2100 Nhận xét : chất lượng điều khiển phụ thuộc lớn vào tần số của nhiễu mặt đường, BĐK phù hợp với nhiễu tần số cao, với những nhiễu tần số thấp BĐK cho chất lượng không tốt khi làm tăng biên độ dao động. Xây dựng Bộ điều khiển gán điểm cực kết hợp bộ quan sát Với bộ điều khiển gán điểm cực sử dụng phản hồi tín hiệu đầu ra thay vì phản hồi biến trạng thái, tín hiệu điều khiển được thiết kế là: 𝑢 = −𝐾𝑞 𝑥̃ Trong đó 𝑥̃ là xấp xỉ của biến trạng thái được xác định từ phương trình bộ quan sát trạng thái : 𝑥̃̇ = 𝐴𝑥̃ + 𝐵𝑢 + 𝐾𝑞 (𝑦 − 𝐶𝑥̃) Với 𝑦 là đầu ra của hệ, 𝐾𝑞 là ma trận khuếch đại cần xác định. Có thể xác định 𝐾𝑞 bằng câu lệnh Matlab sau: >> 𝐾𝑞 = 𝑝𝑙𝑎𝑐𝑒(𝐴 ′ , 𝐶 ′ , 𝑝) Xây dựng chương trình tính toán bằng Matlab và tiến hành chạy mô phỏng ta thu được các kết quả sau: Kết quả tính toán khi nhiễu mặt đường bằng 0, vecto các điểm cực mong muốn của bộ quan sát trạng thái là 𝛼 = [-20;-4;-5;-4], vecto điểm cực mong muốn của bộ điều khiển là miu=[-15;-5;-10;-5]; • điều kiện đầu 𝑋0 = [0.1 Không có nhiễu Nhiễu mặt đường r = 0 19 Hình 3.1: Chuyển vị và xấp xỉ các chuyển vị của khối lượng được treo và không được treo.6: Lực tác dụng của cơ cấu chấp hành.3: Sai số xấp xỉ của bộ quan sát trạng thái.
