Bối cảnh và vấn đề nghiên cứu

Vật liệu từ cứng (VLTC), hay nam châm vĩnh cửu (NCVC), đóng vai trò quan trọng trong các thiết bị kỹ thuật như máy biến thế, động cơ điện, máy phát điện, ổ đĩa cứng ghi từ, cũng như các ứng dụng trong công nghệ thông tin, quân sự và y sinh. Trong lịch sử phát triển, sự xuất hiện của các hệ nam châm đất hiếm như Sm-Co (SmCo 1:5, SmCo 2:17 với tích năng lượng cực đại $(BH){max}$ đạt khoảng 30 MGOe) và Nd-Fe-B ($Nd_2Fe{14}B$ với $(BH)_{max}$ xấp xỉ 60 MGOe) đã tạo bước tiến lớn về phẩm chất từ. Tuy nhiên, nguồn tài nguyên nguyên tố đất hiếm (Sm, Nd) đang dần cạn kiệt và phân bố tập trung chủ yếu tại Trung Quốc (chiếm khoảng 95%). Năm 2010, việc Trung Quốc cắt giảm 40% sản lượng khai thác và hạn chế xuất khẩu đã khiến giá thành vật liệu đất hiếm tăng cao.

Nhằm giải quyết thách thức này, các nghiên cứu quốc tế tập trung tìm kiếm các hệ vật liệu từ cứng không chứa đất hiếm như Mn-Ga-Al, Mn-Ga, Mn-Al và Mn-Bi. Trong đó, hệ hợp kim Mn-Bi nhận được sự quan tâm lớn nhờ sự kết tinh của hai pha: pha nhiệt độ thấp (LTP - Low Temperature Phase) và pha nhiệt độ cao (HTP - High Temperature Phase). Hợp kim Mn-Bi sở hữu lực kháng từ tăng theo nhiệt độ (hệ số nhiệt dương), ở pha nhiệt độ cao có từ độ bão hòa đạt khoảng 80 emu/g, lực kháng từ đạt cỡ 20 kOe và tích năng lượng cực đại lý thuyết $(BH)_{max} = 17,7\text{ MGOe}$. Đồng thời, nguồn nguyên liệu Mn và Bi phổ biến, giá thành thấp.

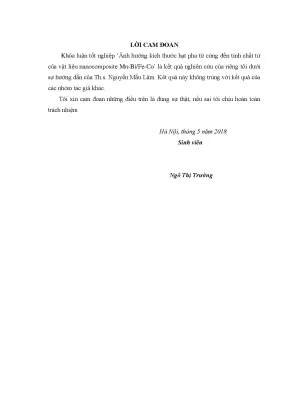

Đề tài "Ảnh hưởng kích thước hạt pha từ cứng đến tính chất từ của vật liệu nanocomposite Mn-Bi/Fe-Co" được thực hiện bởi sinh viên Ngô Thị Trường dưới sự hướng dẫn của ThS. Nguyễn Mẫu Lâm (tháng 5/2018), với sự hỗ trợ từ Phòng chuyên đề Vật lý chất rắn, Viện nghiên cứu Khoa học và Ứng dụng, Phòng thí nghiệm trọng điểm về Vật liệu và Linh kiện điện tử, Phòng Vật lý Vật liệu từ và Siêu dẫn, cùng kinh phí từ Quỹ Phát triển Khoa học và Công nghệ Quốc gia (NAFOSTED).

Mục tiêu và nhiệm vụ nghiên cứu của khóa luận được xác định cụ thể:

  1. Nghiên cứu ảnh hưởng của kích thước hạt pha từ cứng Mn-Bi đến tính chất từ của vật liệu tổ hợp nanocomposite Mn-Bi/Fe-Co.
  2. Khảo sát cấu trúc tinh thể và các tham số tính chất từ của hệ mẫu thực nghiệm.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Pha từ cứng Mn-Bi, pha từ mềm Fe-Co và vật liệu từ cứng tổ hợp nanocomposite Mn-Bi/Fe-Co.
  • Phạm vi nghiên cứu: Chế tạo vật liệu tổ hợp nano Mn-Bi/Fe-Co bằng phương pháp nghiền cơ năng lượng cao kết hợp xử lý nhiệt; khảo sát cấu trúc bằng phương pháp nhiễu xạ tia X (XRD) và kính hiển vi điện tử quét (SEM); đo đạc tính chất từ bằng hệ từ kế mẫu rung (VSM) và hệ đo từ trường xung (PFM).

Cơ sở lý thuyết và phương pháp

Khóa luận xây dựng nội dung dựa trên các mô hình vật lý vi từ và lý thuyết cấu trúc vật liệu:

  • Cấu trúc tinh thể và từ tính của Mn-Bi: Hợp kim Mn-Bi kết tinh ở pha nhiệt độ thấp (LTP) có cấu trúc lục giác kiểu NiAs với tham số mạng $a = b = 4,2827\text{ \AA}$, $c = 6,1103\text{ \AA}$, thuộc nhóm không gian $P6_3/mmc$. Tính chất sắt từ của Mn-Bi được giải thích thông qua đường cong Bethe - Slater: ở trạng thái kim loại đơn chất, khoảng cách giữa các nguyên tử Mn nhỏ ($2,754\text{ \AA}$) nên tích phân trao đổi $E < 0$ (phản sắt từ); khi kết hợp với Bi, các nguyên tử Bi xen kẽ làm tăng khoảng cách giữa các nguyên tử Mn, dẫn đến $E > 0$ và tạo trật tự sắt từ.
  • Cấu trúc và tính chất của hợp kim từ mềm Fe-Co: Hợp kim Fe-Co có cấu trúc lập phương tâm khối (bcc) hoặc lập phương tâm mặt (fcc). Tỷ phần khối lượng Fe/Co = 65/35 mang lại giá trị từ độ bão hòa lớn nhất ($M_s \approx 240\text{ emu/g}$ trên lý thuyết) và độ từ thẩm cao.
  • Mô hình Kneller - Hawig (1991): Mô hình lý thuyết một chiều về nam châm đàn hồi trao đổi hai pha kích thước nanomet. Tương tác trao đổi qua biên pha giữa pha từ cứng (pha k, có dị hướng từ tinh thể $K$ lớn) và pha từ mềm (pha m, có độ phân cực từ bão hòa $J_s$ cao) cho phép tối ưu hóa tích năng lượng cực đại $(BH){max} \le J_s^2 / (4\mu_0)$. Bề dày vách miền cân bằng được xác định bởi công thức $\delta_0 = \pi (A/K)^{1/2}$. Kích thước tới hạn của pha từ mềm để duy trì liên kết trao đổi đàn hồi tối ưu là $b{cm} = \pi (A_m / K_k)^{1/2}$. Với các giá trị thông thường $A_m = 10^{-11}\text{ J/m}$ và $K_k = 2 \times 10^6\text{ J/m}^3$, kích thước tới hạn tính toán được là $b_{cm} \approx 5\text{ nm}$, tương ứng kích thước hạt pha mềm $2b_{cm} \approx 10\text{ nm}$. Kích thước tới hạn của pha cứng cũng xấp xỉ giá trị này ($b_{ck} \approx b_{cm}$).

Phương pháp nghiên cứu thực nghiệm và thiết bị thu thập dữ liệu gồm:

  • Chế tạo mẫu: Phương pháp nấu luyện hồ quang điện (buồng chân không $10^{-2}\text{ Torr}$, môi trường khí trơ Ar, dùng viên Titan khử oxy); phương pháp nghiền cơ năng lượng cao bằng máy SPEX 8000D; phương pháp ép khuôn thủy lực ($80\text{ kg/cm}^2$); lò xử lý nhiệt Thermo Lindberg Blue M; phương pháp hóa học đồng kết tủa có gia nhiệt và sục khí Ar.
  • Phân tích cấu trúc: Nhiễu xạ kế tia X D8-Advance Bruker (Đại học Khoa học Tự nhiên) sử dụng định luật Bragg $2d \sin\theta = n\lambda$ và công thức Scherrer $D = 0,9\lambda / (\beta \cos\theta)$ để đánh giá kích thước tinh thể; Kính hiển vi điện tử quét phát xạ trường HITACHI S-4800 (Viện Khoa học Vật liệu, Viện Hàn lâm Khoa học và Công nghệ Việt Nam).
  • Đo lường từ tính: Hệ từ kế mẫu rung VSM (độ nhạy $10^{-4}\text{ emu}$, từ trường quét từ $-12\text{ kOe}$ đến $12\text{ kOe}$, nhiệt độ $77\text{ K} - 1000\text{ K}$); Hệ đo từ trường xung PFM phóng nạp tụ điện qua cuộn dây từ trường xung đạt cực đại $90 - 100\text{ kOe}$.

Nội dung chính theo từng chương

Chương 1: Tổng quan về vật liệu từ cứng nanocomposite Mn-Bi/Fe-Co

Chương này hệ thống hóa lịch sử phát triển của các thế hệ nam châm vĩnh cửu: từ AlNiCo năm 1931 ($(BH){max} \approx 1 - 10\text{ MGOe}$), nam châm đất hiếm $SmCo_5$ năm 1966 ($(BH){max} \approx 30\text{ MGOe}$), $Nd_2Fe_{14}B$ năm 1983 ($(BH){max} \approx 36,2\text{ MGOe}$), đến nam châm tổ hợp nanocomposite trao đổi đàn hồi $Nd_2Fe{14}B/Fe_3B/\alpha\text{-Fe}$ do Coehoorn công bố năm 1988 ($(BH)_{max} \approx 12,4\text{ MGOe}$).

Tác giả đi sâu phân tích pha từ cứng Mn-Bi về cấu trúc ô cơ sở, sự phụ thuộc dị thường của lực kháng từ vào nhiệt độ (tăng từ $150\text{ K}$ đến $400\text{ K}$, đạt $H_c = 20\text{ kOe}$ tại $400\text{ K}$). Pha từ mềm Fe-Co được khảo sát với cấu trúc mạng tinh thể và sự biến thiên từ độ theo tỷ lệ Co, xác lập đỉnh cực đại từ độ bão hòa tại $35%\text{ Co}$ về khối lượng.

Phần trọng tâm lý thuyết trình bày mô hình vi từ Kneller - Hawig, thiết lập mối quan hệ giữa vi cấu trúc, độ dày vách miền, mật độ năng lượng trao đổi biên hạt và trường tạo mầm đảo từ $H_{No}$. Chương 1 cũng tổng hợp các kết quả thực nghiệm tiền bối: hệ mô phỏng $Mn\text{-}Bi/\alpha\text{-Fe}$ (hạt pha cứng $20\text{ nm}$, pha mềm $1 - 6\text{ nm}$ cho $(BH)_{max}$ đạt $41,7\text{ MGOe}$ ở trạng thái dị hướng); hệ thực nghiệm $Mn\text{-}Bi/Fe$ và $Mn\text{-}Bi/Co$ dạng dây của Liu và cộng sự; hệ $Mn\text{-}Bi/Fe\text{-}Co$ dạng dây nano của Shenqiang Ren và cộng sự ($MnBi$ kích thước $250\text{ nm}$, dây $FeCo$ đường kính $36\text{ nm}$, dài $5\text{ }\mu\text{m}$, pha mềm $5 - 30%$, lực kháng từ đạt cực đại ở $70^\circ\text{C}$).

Chương 2: Thực nghiệm

Chương 2 mô tả toàn bộ quy trình công nghệ chế tạo và các phép đo đặc trưng:

  1. Chế tạo pha từ cứng Mn-Bi: Sử dụng Mn và Bi kim loại tinh khiết $99,9%$, cân theo tỷ lượng $Mn_{50}Bi_{50}$ cho mẻ nấu $15\text{ g}$. Do Mangan dễ bay hơi ở nhiệt độ cao, tác giả bù dư $15%$ khối lượng Mn. Mẫu được nấu trong lò hồ quang dưới môi trường khí Ar, kiểm tra độ sạch buồng nấu bằng việc nung chảy viên Titan. Thỏi hợp kim được lật mặt và nấu lại $5 - 6$ lần để đảm bảo độ đồng nhất. Sau đó, thỏi được đập nhỏ và nghiền cơ năng lượng cao bằng máy SPEX 8000D trong buồng găng Ar (BOX khí), tỷ lệ bi/bột là 2:1 và 4:1, dung môi/vật liệu là 2:1, thời gian nghiền khảo sát từ $1\text{ giờ}$ đến $20\text{ giờ}$. Bột sau nghiền được ép viên hình trụ ($\phi 3\text{ mm} \times 3\text{ mm}$) dưới áp lực $80\text{ kg/cm}^2$, rồi ủ nhiệt tại $280^\circ\text{C}$ trong $2\text{ giờ}$ trong lò Thermo Lindberg Blue M và tôi nhanh trong nước.
  2. Chế tạo pha từ mềm $Fe_{65}Co_{35}$: Điều chế bằng phương pháp đồng kết tủa hóa học. Để tạo $0,5\text{ g}$ hợp kim, tác giả sử dụng $1,135\text{ g}$ muối Fe và $0,7657\text{ g}$ muối Co. Quá trình gồm: khuấy từ dung dịch trong $30\text{ phút}$ có sục khí Ar, thêm $400\text{ ml}$ dung dịch, gia nhiệt, nhỏ giọt từ từ dung dịch NaOH trong $30\text{ phút}$, làm nguội tự nhiên, rửa sạch kết tủa qua 4 lần cồn ethanol và 1 lần nước cất (mỗi lần rung siêu âm $10\text{ phút}$).
  3. Chế tạo nanocomposite $Mn_{50}Bi_{50}/Fe_{65}Co_{35}$: Phối trộn bột pha từ cứng và pha từ mềm với tỷ lệ khối lượng pha mềm lần lượt là $2%$, $4%$, $6%$ và $8%$ trong buồng khí Ar thời gian $1\text{ giờ}$. Hai quy trình phối trộn được khảo sát: sử dụng pha từ cứng chưa ủ nhiệt (sau đó ủ mẫu tổ hợp) và sử dụng pha từ cứng đã qua ủ nhiệt.
  4. Kỹ thuật đo đạc cấu trúc và tính chất từ: Trình bày nguyên lý đo XRD trên hệ D8-Advance Bruker, ảnh SEM trên hệ HITACHI S-4800, đo từ nhiệt và từ trễ trên hệ VSM (từ trường $\pm 12\text{ kOe}$), và đo đường cong từ trễ xung cao trên hệ PFM (từ trường xung nạp xả tụ điện đạt $90 - 100\text{ kOe}$).

Chương 3: Thảo luận kết quả

Chương 3 trình bày các phát hiện thực nghiệm về cấu trúc và tính chất từ:

  • Pha từ cứng $Mn_{50}Bi_{50}$: Ảnh SEM cho thấy mẫu nghiền $1\text{ giờ}$ có kích thước hạt $50 - 70\text{ nm}$, mẫu nghiền $2\text{ giờ}$ có kích thước $40 - 60\text{ nm}$. Phổ XRD của mẫu chưa ủ nhiệt cho thấy cường độ đỉnh của pha MnBi rất thấp, chủ yếu là các đỉnh sắc nét của Bi và Mn riêng rẽ (chưa hình thành liên kết pha). Đo từ tính mẫu chưa ủ nhiệt cho thấy tính chất từ cứng với $M_s \approx 20\text{ emu/g}$, lực kháng từ $H_c$ lớn từ $17\text{ kOe}$ đến $20\text{ kOe}$. Sau khi ủ nhiệt ở $280^\circ\text{C}$ trong $2\text{ giờ}$, phổ XRD ghi nhận đỉnh pha tinh thể MnBi tăng mạnh, các đỉnh Bi giảm rõ rệt; trên đường từ trễ, $M_s$ tăng lên khoảng $50\text{ emu/g}$, $H_c$ giảm xuống còn $10 - 11\text{ kOe}$, đường cong từ trễ có dạng vuông hơn.
  • Pha từ mềm $Fe_{65}Co_{35}$: Ảnh SEM ghi nhận kích thước hạt đạt $50 - 70\text{ nm}$. Phổ XRD xuất hiện các đỉnh nhiễu xạ đặc trưng của pha $Fe_{65}Co_{35}$ tại góc $2\theta = 44,7^\circ$ (đạt cực đại) và $2\theta = 65,2^\circ$. Phép đo từ tính xác nhận vật liệu có tính từ mềm điển hình với từ độ bão hòa $M_s = 185\text{ emu/g}$ và lực kháng từ nhỏ $H_c \approx 70\text{ Oe}$.
  • Vật liệu tổ hợp nanocomposite $Mn_{50}Bi_{50}/Fe_{65}Co_{35}$:
    • Trường hợp sử dụng pha từ cứng chưa ủ nhiệt: Khi trộn với pha mềm ($2 - 8%$), đường cong từ trễ bị thắt eo ở giữa, thể hiện rõ tính đa pha từ và sự phân tách pha do thiếu liên kết trao đổi. Sau khi ủ nhiệt hỗn hợp ở $280^\circ\text{C}$ trong $2\text{ giờ}$, lực kháng từ và từ độ bão hòa đều tăng, dạng đường trễ vuông hơn do pha MnBi được hình thành thêm mà không làm thay đổi pha từ mềm.
    • Trường hợp sử dụng pha từ cứng đã ủ nhiệt: Đường cong từ trễ vẫn xuất hiện hiện tượng thắt eo (tính đa pha). Việc tăng thời gian nghiền pha cứng từ $1\text{ giờ}$ lên $2\text{ giờ}$ không tạo ra sự biến đổi đáng kể về mặt phẩm chất từ.

Kết quả và đóng góp

Khóa luận thu thập và công bố các số liệu định lượng chi tiết về tính chất từ của hệ mẫu tổ hợp nanocomposite $Mn_{50}Bi_{50}/Fe_{65}Co_{35}$ qua hai bảng dữ liệu thực nghiệm:

Bảng 1: Từ độ bão hòa ($M_s$) và lực kháng từ ($H_c$) của mẫu tổ hợp trước và sau khi ủ nhiệt ở $280^\circ\text{C}$ trong $2\text{ giờ}$ (sử dụng pha từ cứng chưa ủ nhiệt)

Trạng thái mẫu Thời gian nghiền pha cứng Tham số từ Tỷ lệ pha mềm 2% Tỷ lệ pha mềm 4% Tỷ lệ pha mềm 6% Tỷ lệ pha mềm 8%
Trước ủ nhiệt 1 giờ $M_s\text{ (emu/g)}$ 24 27 30 34
$H_c\text{ (kOe)}$ 11,94 5,71 3,11 2,59
2 giờ $M_s\text{ (emu/g)}$ 23 26 30 33
$H_c\text{ (kOe)}$ 14,19 5,93 3,87 2,83
Sau ủ nhiệt 1 giờ $M_s\text{ (emu/g)}$ 39 43 46 49
$H_c\text{ (kOe)}$ 8,10 7,02 5,67 4,05
2 giờ $M_s\text{ (emu/g)}$ 35 38 43 46
$H_c\text{ (kOe)}$ 10,27 8,10 5,94 4,32

Bảng 2: Từ độ bão hòa ($M_s$) và lực kháng từ ($H_c$) của mẫu tổ hợp sử dụng pha từ cứng đã ủ nhiệt

Thời gian nghiền pha cứng Tham số từ Tỷ lệ pha mềm 2% Tỷ lệ pha mềm 4% Tỷ lệ pha mềm 6% Tỷ lệ pha mềm 8%
Nghiền 1 giờ $M_s\text{ (emu/g)}$ 34 38 46 48
$H_c\text{ (kOe)}$ 11,09 8,00 6,45 4,38
Nghiền 2 giờ $M_s\text{ (emu/g)}$ 31 36 41 45
$H_c\text{ (kOe)}$ 10,14 5,63 3,67 3,94

Đóng góp của nghiên cứu được tác giả tự xác định:

  • Chế tạo thành công pha từ cứng Mn-Bi bằng phương pháp kết hợp nấu hồ quang, nghiền cơ năng lượng cao và xử lý nhiệt; thu được lực kháng từ đạt khoảng $11\text{ kOe}$ và từ độ bão hòa đạt khoảng $50\text{ emu/g}$.
  • Chế tạo thành công hạt nano pha từ mềm $Fe_{65}Co_{35}$ bằng phương pháp đồng kết tủa hóa học, đạt từ độ bão hòa cao $M_s = 185\text{ emu/g}$ và lực kháng từ thấp $H_c \approx 70\text{ Oe}$, kích thước hạt đồng đều trong khoảng $50 - 70\text{ nm}$.
  • Khảo sát thực nghiệm quá trình kết hợp hai pha cứng/mềm ở các tỷ lệ $2%$, $4%$, $6%$, $8%$ khối lượng pha mềm; chỉ ra rằng mẫu tổ hợp sử dụng pha từ cứng nghiền $2\text{ giờ}$ đã qua ủ nhiệt cho tính chất từ tốt hơn mẫu nghiền $1\text{ giờ}$.
  • Làm rõ nguyên nhân vi mô: Mặc dù từ độ bão hòa $M_s$ tăng tỷ lệ thuận với hàm lượng pha mềm đưa vào, lực kháng từ $H_c$ lại suy giảm nhanh và đường trễ bị thắt eo. Điều này phản ánh kích thước hạt thực nghiệm ($40 - 70\text{ nm}$) vẫn lớn hơn nhiều so với kích thước tới hạn tương tác trao đổi đàn hồi lý thuyết ($2b_{cm} \approx 10\text{ nm}$), dẫn đến tương tác trao đổi giữa hai pha còn yếu, tính đa pha từ vẫn chiếm ưu thế.

Hạn chế và hướng nghiên cứu tiếp

Khóa luận chỉ ra các hạn chế và hướng mở trực tiếp từ kết quả thực nghiệm:

  • Hạn chế: Kích thước hạt của cả hai pha sau chế tạo ($40 - 70\text{ nm}$ đối với Mn-Bi và $50 - 70\text{ nm}$ đối với Fe-Co) chưa đạt tới kích thước tới hạn dưới $10\text{ nm}$ theo mô hình Kneller - Hawig. Do đó, tương tác trao đổi giữa các pha chưa đủ mạnh để triệt tiêu tính đa pha, đường cong từ trễ vẫn bị thắt ở giữa và phẩm chất từ tổng thể chưa đạt kỳ vọng của nam châm đàn hồi lý tưởng.
  • Hướng nghiên cứu tiếp: Tác giả đề xuất cần tiếp tục nhận được sự hỗ trợ về kinh phí và trang thiết bị hiện đại để kiểm soát sâu hơn quá trình nghiền, tối ưu hóa kích thước hạt pha từ cứng xuống thang kích thước nhỏ hơn, cũng như hoàn thiện công nghệ phân tán pha nhằm nâng cao hiệu quả tương tác trao đổi từ tính.

Giá trị tham khảo

Khóa luận là tài liệu tham khảo thực nghiệm cho sinh viên, học viên cao học và cán bộ nghiên cứu thuộc các chuyên ngành Vật lý chất rắn, Khoa học vật liệu và Vật liệu từ:

  • Cung cấp quy trình chi tiết về công nghệ luyện kim hồ quang đối với các hợp kim chứa thành phần dễ bay hơi (bù $15%$ Mn, sử dụng bẫy Titan trong môi trường Ar).
  • Cung cấp thông số vận hành máy nghiền cơ SPEX 8000D, thao tác buồng găng khí trơ và chế độ ủ nhiệt tạo pha LTP MnBi ở $280^\circ\text{C}$ trong $2\text{ giờ}$.
  • Cung cấp quy trình tổng hợp hóa học pha từ mềm $Fe_{65}Co_{35}$ bằng phương pháp đồng kết tủa đơn giản, chi phí thấp, không sử dụng dung môi độc hại.
  • Cung cấp bộ số liệu đo đạc thực nghiệm từ trường cao (PFM lên tới $90\text{ kOe}$) làm cơ sở so sánh với mô hình lý thuyết vi từ Kneller - Hawig.

Câu hỏi thường gặp

1. Tại sao trong quá trình nấu luyện hợp kim Mn-Bi bằng lò hồ quang cần phải bù thêm 15% khối lượng Mangan?
Do Mangan (Mn) có áp suất hơi cao và bay hơi rất mạnh ở nhiệt độ nóng chảy của hồ quang điện. Để đảm bảo thành phần của hợp kim sau khi nấu giữ đúng tỷ lượng danh định $Mn_{50}Bi_{50}$, tác giả phải tính toán bù dư thêm $15%$ lượng Mn ban đầu.

2. Kích thước hạt tới hạn của pha từ mềm theo tính toán lý thuyết trong khóa luận là bao nhiêu và sai lệch thế nào so với mẫu thực tế?
Theo mô hình Kneller - Hawig, kích thước tới hạn của pha từ mềm được tính bằng công thức $b_{cm} = \pi (A_m / K_k)^{1/2} \approx 5\text{ nm}$, tương ứng kích thước hạt pha mềm $2b_{cm} \approx 10\text{ nm}$. Trong thực nghiệm, bột Fe-Co tổng hợp được có kích thước $50 - 70\text{ nm}$ và hạt Mn-Bi đạt $40 - 70\text{ nm}$, lớn hơn đáng kể so với kích thước tới hạn lý thuyết.

3. Quá trình ủ nhiệt ở 280°C trong 2 giờ làm thay đổi pha tinh thể và tính chất từ của bột Mn-Bi như thế nào?
Trước khi ủ, bột nghiền chủ yếu gồm các pha riêng rẽ Mn và Bi, cường độ đỉnh MnBi rất thấp, từ độ bão hòa $M_s \approx 20\text{ emu/g}$, lực kháng từ $H_c = 17 - 20\text{ kOe}$. Sau khi ủ ở $280^\circ\text{C}$ trong $2\text{ giờ}$, các nguyên tử Mn và Bi phản ứng tạo thành pha tinh thể MnBi (LTP), làm giảm cường độ đỉnh Bi, tăng $M_s$ lên khoảng $50\text{ emu/g}$, trong khi $H_c$ giảm xuống còn $10 - 11\text{ kOe}$.

4. Tính chất từ của pha từ mềm $Fe_{65}Co_{35}$ chế tạo bằng phương pháp đồng kết tủa đạt được những giá trị nào?
Pha từ mềm $Fe_{65}Co_{35}$ có kích thước hạt $50 - 70\text{ nm}$, góc nhiễu xạ XRD cực đại tại $2\theta = 44,7^\circ$, từ độ bão hòa đạt $M_s = 185\text{ emu/g}$ và lực kháng từ đạt $H_c \approx 70\text{ Oe}$.

5. Hiện tượng thắt eo trên đường cong từ trễ của vật liệu tổ hợp Mn-Bi/Fe-Co phản ánh điều gì về mặt cấu trúc vi từ?
Đường cong từ trễ bị thắt eo ở giữa (đặc trưng của tính đa pha từ) phản ánh rằng hai pha từ cứng và từ mềm chưa hình thành được liên kết trao đổi đàn hồi hoàn chỉnh. Sự đảo từ của pha mềm và pha cứng diễn ra độc lập dưới tác dụng của từ trường ngoài do kích thước hạt thực tế vượt quá kích thước tới hạn tương tác trao đổi.

Kết luận

Khóa luận của tác giả Ngô Thị Trường đã hoàn thành việc chế tạo thực nghiệm pha từ cứng Mn-Bi (bằng phương pháp hồ quang, nghiền cơ SPEX 8000D và ủ nhiệt ở $280^\circ\text{C}$) và pha từ mềm nano $Fe_{65}Co_{35}$ (bằng phương pháp đồng kết tủa hóa học). Việc phối trộn tổ hợp nanocomposite ở các tỷ lệ pha mềm $2%$, $4%$, $6%$, $8%$ cho thấy từ độ bão hòa tăng theo hàm lượng pha mềm nhưng lực kháng từ suy giảm và đường trễ thể hiện tính đa pha rõ rệt. Kết quả nghiên cứu đã đối sánh định lượng giữa mô hình lý thuyết vi từ Kneller - Hawig với thực nghiệm, chỉ ra rằng việc kiểm soát kích thước hạt pha cứng và pha mềm về vùng tới hạn xấp xỉ $10\text{ nm}$ là điều kiện tiên quyết để đạt được hiệu ứng trao đổi đàn hồi trong hệ vật liệu từ cứng không chứa đất hiếm Mn-Bi/Fe-Co.
