Giáo trình Phương pháp Phần tử Hữu hạn - Lần xuất bản thứ 4 của Daryl L. Logan

Giáo trình phương pháp phần tử hữu hạn - công cụ phân tích số hiện đại. Nắm vững lý thuyết toán học, kỹ thuật tính toán và ứng dụng thực tế cho các bài toán kỹ

• Tác giả: Daryl L. Logan
• Trường học: University of Wisconsin–Platteville
• Chuyên ngành: Kỹ thuật
• Đề tài: Khóa học cơ bản về phương pháp phần tử hữu hạn
• Loại tài liệu: Sách giáo khoa
• Năm xuất bản: 2007
• Địa điểm: Toronto

Tóm tắt

I. Tổng quan về phương pháp phần tử hữu hạn

Phương pháp phần tử hữu hạn (Finite Element Method - FEM) là kỹ thuật số mạnh mẽ dùng để giải các bài toán kỹ thuật phức tạp. Phương pháp này chia cấu trúc thành các phần nhỏ liên kết gọi là phần tử hữu hạn. Mỗi phần tử được gán một hàm dịch chuyển mô tả dạng biến dạng dưới tải trọng. Các phần tử kết nối với nhau qua các nút chung trên biên. Từ các tính chất ứng suất và biến dạng của vật liệu, phương pháp xác định hành vi của mỗi nút dựa trên đặc tính của mọi phần tử trong hệ. Toàn bộ hệ phương trình biểu diễn hành vi mỗi nút tạo thành một loạt phương trình đại số, được biểu diễn tốt nhất dưới dạng ký hiệu ma trận. Cuốn sách của Daryl L. Logan trình bày phương pháp này từ cơ bản đến nâng cao. Người học tiếp cận từng bước: từ phần tử lò xo đơn giản, đến thanh, khung, ứng suất phẳng và bài toán ba chiều. Phương pháp kết hợp nguyên lý công ảo để phát triển các phương trình điều khiển tổng quát. FEM hoạt động hiệu quả cho cả hệ tĩnh và hệ động.

1.1. Lịch sử và vai trò của FEM trong kỹ thuật

Phương pháp phần tử hữu hạn phát triển từ giữa thế kỷ 20, ban đầu phục vụ phân tích kết cấu hàng không. Ngày nay, FEM trở thành công cụ không thể thiếu trong kỹ thuật dân dụng, cơ khí, hàng không và nhiều lĩnh vực khác. Sự phát triển của máy tính đóng vai trò then chốt. Máy tính cho phép xử lý hàng nghìn phương trình đồng thời. Điều này biến FEM từ lý thuyết trừu tượng thành công cụ thực tiễn. Phần mềm FEM hiện đại giúp kỹ sư mô phỏng sản phẩm trước khi chế tạo, tiết kiệm chi phí và thời gian đáng kể.

1.2. Các bước tổng quát của phương pháp FEM

Quy trình FEM tuân theo các bước có hệ thống. Bước đầu tiên là tiền xử lý: chia cấu trúc thành phần tử hữu hạn, gán tính chất vật liệu và điều kiện biên. Tiếp theo là xây dựng ma trận độ cứng cho từng phần tử. Ma trận này liên kết lực và dịch chuyển tại các nút. Sau đó, lắp ráp ma trận tổng từ các ma trận phần tử bằng phương pháp trực tiếp. Bước giải hệ phương trình tuyến tính cho ra dịch chuyển tại mọi nút. Cuối cùng, hậu xử lý tính toán ứng suất, biến dạng và các đại lượng cần thiết.

II. Phân tích ma trận độ cứng và bài toán phần tử

Ma trận độ cứng là khái niệm cốt lõi trong phương pháp dịch chuyển của FEM. Ma trận này biểu diễn mối quan hệ tuyến tính giữa lực tác dụng và dịch chuyển tại các nút của phần tử. Đối với phần tử lò xo đơn giản, ma trận độ cứng 2x2 được suy ra từ định luật Hooke. Lực tại mỗi đầu lò xo tỷ lệ với độ biến dạng. Ký hiệu ma trận giúp biểu diễn mối quan hệ này gọn gàng và dễ tính toán. Quá trình lắp ráp sử dụng nguyên lý chồng chập trực tiếp. Mỗi phần tử con đóng góp vào ma trận tổng của toàn bộ hệ. Phương trình cân bằng tổng có dạng [K]{d} = {F}, trong đó [K] là ma trận độ cứng tổng, {d} là vector dịch chuyển nút, {F} là vector lực nút. Việc hiểu rõ cấu trúc và ý nghĩa vật lý của ma trận độ cứng là nền tảng để giải quyết mọi bài toán FEM phức tạp hơn.

2.1. Suy diễn ma trận độ cứng cho phần tử lò xo

Phần tử lò xo là ví dụ đơn giản nhất để hiểu FEM. Lò xo tuyến tính có hằng số k, chịu lực kéo tại hai đầu. Hàm dịch chuyển được chọn là hàm tuyến tính: u = a1 + a2*x. Hàm này thỏa mãn điều kiện biên tại hai nút. Từ hàm dịch chuyển, suy ra hàm dạng (shape functions) N1 và N2. Các hàm dạng nội suy dịch chuyển bên trong phần tử. Áp dụng nguyên lý cân bằng lực tại mỗi nút, ta thu được ma trận độ cứng 2x2. Ma trận này đối xứng và có tổng các hàng bằng không.

2.2. Phương pháp lắp ráp ma trận tổng

Lắp ráp ma trận tổng là bước quan trọng trong FEM. Phương pháp chồng chập trực tiếp (Direct Stiffness Method) đặt ma trận độ cứng từng phần tử vào vị trí tương ứng trong ma trận tổng. Các phần tử chung nút sẽ cộng dồn hệ số tại vị trí hàng-cột của nút đó. Quá trình này đảm bảo điều kiện tương thích dịch chuyển tại giao diện. Điều kiện biên được áp dụng bằng cách loại bỏ các hàng và cột tương ứng với nút bị ràng buộc. Ma trận tổng thu được là ma trận稀sparse, đối xứng và dương xác định. Đặc tính này giúp tối ưu hóa thuật toán giải hệ phương trình.

III. Giải pháp áp dụng hàm dịch chuyển và nguyên lý công ảo

Việc chọn hàm dịch chuyển phù hợp quyết định độ chính xác của nghiệm FEM. Hàm đa thức là lựa chọn phổ biến nhất. Số hệ số trong hàm đa thức phải bằng tổng số bậc tự do của phần tử. Đối với bài toán một chiều, hàm tuyến tính là đủ cho phần tử đơn giản. Bài toán phức tạp hơn yêu cầu hàm bậc hai hoặc bậc ba. Nguyên lý công ảo cung cấp nền tảng lý thuyết vững chắc để thiết lập phương trình phần tử tổng quát. Nguyên lý này phát biểu rằng hệ ở trạng thái cân bằng khi công ảo của nội lực bằng công ảo của ngoại lực cho mọi trường dịch chuyển ảo. Phương pháp này áp dụng được cho thanh, dầm, khung phẳng, ứng suất phẳng và bài toán ba chiều. Ưu điểm lớn là tính tổng quát: cùng một khuôn khổ lý thuyết giải quyết nhiều loại bài toán khác nhau. Người học cần nắm vững cả khía cạnh toán học lẫn ý nghĩa vật lý.

3.1. Lựa chọn hàm dịch chuyển và hàm dạng

Hàm dịch chuyển mô tả trường dịch chuyển bên trong phần tử. Đa thức là lựa chọn phổ biến bậc nhất. Hàm tuyến tính u = a1 + a2*x phù hợp cho bài toán cơ bản. Hàm bậc hai và bậc ba cho kết quả chính xác hơn với ít phần tử hơn. Hàm dạng (shape functions) N1, N2 là tổ hợp tuyến tính của hàm dịch chuyển. Hàm dạng có tính chất quan trọng: bằng 1 tại nút tương ứng và bằng 0 tại các nút khác. Tổng các hàm dạng tại mọi điểm bằng 1. Tính chất này đảm bảo chuyển vị cứng (rigid body motion) được mô tả đúng.

3.2. Nguyên lý công ảo trong thiết lập phương trình FEM

Nguyên lý công ảo là công cụ mạnh mẽ để suy diễn phương trình phần tử. Nguyên lý phát biểu: tổng công ảo của mọi lực trong hệ cân bằng bằng không cho mọi dịch chuyển ảo khả dĩ. Công ảo của ngoại lực bằng tích phân biên của lực bề mặt nhân dịch chuyển ảo. Công ảo của nội lực bằng tích phân thể tích của ứng suất nhân biến dạng ảo. Thiết lập cân bằng hai vế cho ra phương trình phần tử dạng ma trận. Phương trình tổng quát có thể áp dụng cho thanh, dầm, ứng suất phẳng, đối xứng trục và bài toán thể rắn ba chiều.

IV. Kết luận và ứng dụng thực tiễn của phương pháp FEM

Phương pháp phần tử hữu hạn đã cách mạng hóa phân tích kỹ thuật. Từ nguyên lý cơ bản của phần tử lò xo, FEM mở rộng sang giải quyết bài toán kết trúc phức tạp nhất. Cuốn sách của Logan trình bày lộ trình học tập logic: từ đơn giản đến phức tạp, từ lý thuyết đến ứng dụng. Các ứng dụng thực tiễn của FEM rất đa dạng. Trong kỹ thuật xây dựng, FEM phân tích ứng suất cầu, tòa nhà và đập nước. Trong cơ khí, phương pháp tối ưu hóa thiết kế máy, phân tích mỏi và nhiệt. Trong hàng không, FEM mô phỏng khí động học và kết cấu thân máy bay. Ưu điểm nổi bật bao gồm: khả năng xử lý hình học phức tạp, vật liệu không đồng nhất và điều kiện tải trọng đa dạng. Phương pháp cũng dễ dàng tích hợp với phần mềm CAD/CAM. Tuy nhiên, người sử dụng cần hiểu rõ giới hạn của mô hình số. Kết quả FEM chỉ chính xác khi lưới phần tử đủ mịn và hàm dịch chuyển phù hợp. Kiểm chứng nghiệm là bước không thể bỏ qua.

4.1. Ưu điểm và nhược điểm của phương pháp FEM

Ưu điểm hàng đầu của FEM là tính linh hoạt cao. Phương pháp xử lý được hình học phức tạp và vật liệu phi tuyến tính. FEM áp dụng cho nhiều loại bài toán: tĩnh, động, nhiệt, dòng chảy. Phần mềm FEM hiện đại có giao diện thân thiện, tích hợp với CAD. Nhược điểm cần lưu ý: kết quả phụ thuộc vào chất lượng lưới phần tử. Lưới thô cho kết quả kém chính xác. Lưới quá mịn tốn thời gian tính toán. Sai sót trong gán vật liệu hoặc điều kiện biên dẫn đến nghiệm sai hoàn toàn. Người dùng cần có kiến thức nền tảng vững để đánh giá kết quả.

4.2. Hướng phát triển và phần mềm FEM phổ biến

FEM tiếp tục phát triển mạnh mẽ trong thời đại số. Các hướng nghiên cứu mới bao gồm FEM thích ứng, phương pháp phần tử vô hạn và tích hợp trí tuệ nhân tạo. Phần mềm FEM phổ biến gồm ANSYS, Abaqus, NASTRAN và ALGOR. Mỗi phần mềm có thế mạnh riêng cho từng lĩnh vực ứng dụng. Tương lai của FEM hướng tới mô phỏng thời gian thực và tối ưu hóa tự động. Sự kết hợp FEM với học máy mở ra khả năng dự đoán hành vi vật liệu mới. Đây là lĩnh vực hấp dẫn cho nghiên cứu và ứng dụng công nghiệp.

Nội dung chính

Tổng quan về giáo trình

A First Course in the Finite Element Method (Ấn bản lần thứ 4, 2007) của tác giả Daryl L. Logan (Đại học Wisconsin–Platteville), do nhà xuất bản Thomson Learning phát hành, là giáo trình chuẩn mực phục vụ giảng dạy môn học Phương pháp Phần tử Hữu hạn (Finite Element Method - FEM). Môn học này giữ vị trí trọng tâm trong khối kiến thức kỹ thuật chuyên ngành của chương trình đào tạo bậc đại học và sau đại học thuộc các ngành Kỹ thuật Xây dựng (Civil Engineering) và Kỹ thuật Cơ khí (Mechanical Engineering), đồng thời được mở rộng ứng dụng trong Kỹ thuật Y sinh (Bioengineering).

Mục tiêu học tập của giáo trình là trang bị cho người học khả năng hiểu rõ bản chất toán học và cơ học của phương pháp phần tử hữu hạn; tự thiết lập các ma trận độ cứng cho phần tử một chiều, hai chiều, ba chiều; lắp ghép ma trận độ cứng tổng thể; áp dụng điều kiện biên; và giải hệ phương trình đại số tuyến tính để xác định chuyển vị nút, biến dạng, ứng suất cơ học cũng như các trường vật lý mở rộng (nhiệt độ, lưu lượng dòng chảy).

Cấu trúc giáo trình gồm 16 chương nội dung chuyên môn và 6 phụ lục bổ trợ (Appendices A–F). Cách tiếp cận của tài liệu đi từ các khái niệm cơ bản của phần tử thanh/lò xo đơn giản đến các hệ kết cấu phức tạp, kết hợp song song giữa phương pháp giải tích trực tiếp, phương pháp năng lượng biến phân và phương pháp số dư có trọng số. Điểm đặc sắc của giáo trình là xây dựng nội dung sư phạm trực quan, tối giản hóa các điều kiện tiên quyết phức tạp về phân tích kết cấu cổ điển, giúp người học từ nhiều nền tảng kỹ thuật khác nhau có thể tiếp cận và triển khai phương pháp trực tiếp vào việc giải quyết các bài toán vật lý thực tế.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ kiến thức qua 16 chương với trình tự logic từ đơn giản đến phức tạp:

• Chương 1 & 2 (Tổng quan và Phương pháp độ cứng): Trình bày lịch sử phát triển của FEM, ký hiệu ma trận, quy trình 8 bước tiêu chuẩn, và xây dựng phương pháp độ cứng trực tiếp (Direct Stiffness Method) thông qua phần tử lò xo 1D và nguyên lý cực tiểu thế năng.
• Chương 3, 4 & 5 (Phần tử Thanh giàn, Dầm và Khung): Thiết lập ma trận độ cứng cục bộ và toàn cục cho phần tử thanh (Bar/Truss) trong không gian 2D và 3D, phần tử dầm (Beam element) bao gồm dầm Euler-Bernoulli và dầm Timoshenko, phần tử khung phẳng/khung không gian (Frames/Grids), khớp nút (Nodal hinge), gối tựa xiên (Skewed supports) và kỹ thuật phân tích kết cấu con (Substructure analysis).
• Chương 6, 7 & 8 (Ứng suất phẳng và Biến dạng phẳng): Xây dựng ma trận phần tử tam giác biến dạng không đổi (Constant-Strain Triangle - CST) và tam giác biến dạng tuyến tính (Linear-Strain Triangle - LST), xử lý lực khối và lực mặt, phân tích sự hội tụ và diễn giải kết quả ứng suất.
• Chương 9, 10 & 11 (Phần tử Đối xứng trục, Công thức Đẳng tham số và Ứng suất 3D): Thiết lập ma trận cho phần tử đối xứng trục (Axisymmetric elements), công thức đẳng tham số (Isoparametric formulation), tích phân số Gauss và Newton-Cotes, hàm dạng bậc cao (Higher-order shape functions), và phân tích ứng suất khối 3 chiều với phần tử tứ diện (Tetrahedral) và lục diện (Hexahedral/Brick).
• Chương 12 đến 16 (Tấm vỏ, Đa trường vật lý và Động lực học): Phân tích uốn tấm (Plate bending), truyền nhiệt dẫn truyền/đối lưu 1D-2D-3D kết hợp chuyển khối (Heat transfer and mass transport), dòng chất lưu qua môi trường xốp (Fluid flow), ứng suất nhiệt (Thermal stress), và động lực học kết cấu (Structural dynamics - ma trận khối lượng, tần số dao động tự nhiên, tích phân số theo thời gian).

Progression logic của giáo trình phát triển tuyến tính từ bài toán một chiều ($1\text{D}$) $\rightarrow$ hai chiều ($2\text{D}$) $\rightarrow$ ba chiều ($3\text{D}$) $\rightarrow$ bài toán phi kết cấu (nhiệt, chất lưu) $\rightarrow$ bài toán phụ thuộc thời gian (động lực học kết cấu).

Kiến thức nền tảng được xây dựng

• Lý thuyết cơ học và đàn hồi: Định luật Hooke, phương trình cân bằng vi phân tĩnh học, quan hệ biến dạng - chuyển vị, phương trình tương thích biến dạng (Appendix C).
• Nguyên lý năng lượng biến phân: Nguyên lý cực tiểu thế năng ($\Pi_p$), nguyên lý công ảo (Principle of Virtual Work - Appendix E), định lý Castigliano.
• Phương pháp số dư có trọng số (Weighted Residual Methods): Phương pháp Galerkin, phương pháp chuẩn hóa (Collocation), phương pháp bình phương bé nhất (Least Squares), và phương pháp phân vùng (Subdomain).
• Đại số tuyến tính ứng dụng: Đại số ma trận (Appendix A), các thuật toán giải hệ phương trình tuyến tính như khử Gauss, Gauss-Seidel, phương pháp lưu trữ ma trận dải, ma trận đường chân trời (Skyline) và kỹ thuật Wavefront (Appendix B).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Rời rạc hóa kết cấu (Mesh generation), lựa chọn hàm nội suy/hàm dạng ($N_i$), thiết lập ma trận Jacobian ($J$), chuyển đổi tọa độ địa phương sang tọa độ tổng thể ($[T]$), tính ma trận độ cứng ($[k]$), ma trận khối lượng ($[M]$) và véc-tơ lực nút tương đương.
• Kỹ năng phân tích (Analytical skills): Đánh giá tính cân bằng và tương thích tại các nút biên, phân tích sự hội tụ nghiệm theo phương pháp $h$ và $p$, nhận diện và xử lý hiện tượng khóa trượt cắt (shear locking), so sánh sai số giữa nghiệm phần tử hữu hạn và nghiệm giải tích chính xác.
• Kỹ năng thực hành (Practical competencies): Vận dụng thuật toán phần tử hữu hạn để mô hình hóa và giải quyết bài toán kỹ thuật thông qua các phần mềm tính toán hoặc lập trình thuật toán giải hệ phương trình quy mô lớn.

---

Phương pháp giảng dạy và học tập

Giáo trình xây dựng phương pháp sư phạm tiếp cận theo 3 giai đoạn: trình bày nguyên lý tổng quát (General principles), giải quyết bài toán truyền thống bằng giải tích tay (Longhand applications), và cuối cùng là định hướng ứng dụng trên máy tính điện tử (Computer applications).

Hệ thống bài tập và nghiên cứu tình huống trong tài liệu được thiết kế phong phú với:

• Hơn 90 ví dụ mẫu được giải chi tiết từng bước bằng số liệu cụ thể ("longhand solutions"), giúp người học nắm vững cơ chế chuyển đổi ma trận trước khi áp dụng phần mềm tự động.
• Hơn 450 bài tập cuối chương bao gồm bài tập lý thuyết, bài tập dẫn xuất công thức và bài tập thiết kế kỹ thuật.
• Các bài toán mô phỏng được đánh dấu biểu tượng máy tính chuyên biệt, cho phép sinh viên thực hành trên các phần mềm thương mại hoặc tự viết mã chương trình.

Về phương pháp đánh giá, giáo trình đưa ra khung phân bổ bài giảng gợi ý cho một học kỳ gồm 44 tiết giảng (50 phút/tiết), tích hợp 2 kỳ thi đánh giá tiến trình (Exam 1 sau Chương 3; Exam 2 sau Chương 7) và các bài kiểm tra thực hành cuối kỳ.

Để tự học hiệu quả, người học được cung cấp hệ thống đáp án chi tiết cho các bài tập chọn lọc tại phần Answers to Selected Problems (từ trang 773) và 6 phụ lục toán học - cơ học để tự tra cứu, lấp đầy các lỗ hổng kiến thức mà không cần tham chiếu tài liệu bên ngoài.

---

Điểm nổi bật và cập nhật

Ở ấn bản lần thứ tư, tác giả Daryl L. Logan đã tích hợp nhiều cập nhật kỹ thuật quan trọng:

• Bổ sung ma trận độ cứng của phần tử dầm Timoshenko và bài toán so sánh định lượng trực tiếp với phần tử dầm cổ điển Euler-Bernoulli.
• Bổ sung mô tả chi tiết và ví dụ minh họa cụ thể cho 4 phương pháp số dư có trọng số: Collocation, Least Squares, Subdomain, và Galerkin.
• Bổ sung cơ sở lý thuyết về hai phương pháp kiểm tra độ hội tụ lưới $h$-convergence và $p$-convergence, cùng kỹ thuật nhận diện hiện tượng khóa trượt cắt (shear locking).
• Thêm hơn 150 bài tập mới cuối chương và tăng cường các bài toán thiết kế thực tế tại các chương 3, 4, 5, 7, 11 và 12.
• Bổ sung Phụ lục F (Appendix F) cung cấp bảng tra cứu đặc tính hình học của các mặt cắt thép và nhôm định hình tiêu chuẩn phục vụ trực tiếp cho tính toán kỹ thuật.

Giáo trình gắn kết chặt chẽ với các bài toán thực tế và dữ liệu kỹ thuật từ các tổ chức công nghiệp:

• Mô hình tháp điều khiển đường sắt không gian 3D gồm 28 nút và 48 phần tử dầm (Hình 1-2).
• Phân tích kết cấu cống hộp ngầm chịu sóng xung kích nổ gồm 369 nút, 40 phần tử thanh giàn và 333 phần tử biến dạng phẳng (Hình 1-3).
• Mô hình đầu cần xi lanh thủy lực (Hình 1-4, 120 nút, 297 phần tử tam giác biến dạng phẳng) và ống khói công nghiệp cao 32 ft (Hình 1-5, 584 phần tử dầm và 252 phần tử tấm phẳng).
• Khuôn dập thép sản xuất màng nhựa (Hình 1-6, 240 phần tử đối xứng trục).
• Mô hình cấy ghép khớp háng nhân tạo trong khung chậu y sinh (Hình 1-9, hơn 5000 phần tử khối 3D từ Trung tâm Nghiên cứu Viêm khớp Harrington).
• Mô hình kết cấu gầu xúc máy đào 710G gồm 169.595 phần tử và 185.026 nút do kỹ sư Yousif Omer tại John Deere Dubuque Works cung cấp (Hình 1-10).
• Tài liệu tham chiếu cấu trúc và khả năng của các bộ phần mềm thương mại phổ biến: ALGOR, ANSYS, COSMOS/M, MSC/NASTRAN, Pro/MECHANICA, STARDYNE.

---

Đối tượng sử dụng giáo trình

• Sinh viên đại học: Giáo trình được thiết kế trực tiếp cho sinh viên năm thứ 3 hoặc năm thứ 4 chuyên ngành Kỹ thuật Cơ khí, Kỹ thuật Xây dựng, Kỹ thuật Công trình, Kỹ thuật Hàng không và Kỹ thuật Y sinh.
• Học viên cao học: Học viên sau đại học sử dụng các chương nâng cao (Chương 8 đến Chương 16) phục vụ cho các học phần chuyên sâu về cơ học vật rắn biến dạng, động lực học phi tuyến và cơ học môi trường liên tục.
• Điều kiện tiên quyết: Người học chỉ cần hoàn thành các học phần toán giải tích cơ bản, đại số ma trận nhập môn, tĩnh học và sức bền vật liệu cơ sở; không bắt buộc phải học trước các môn phân tích kết cấu công trình phức tạp.
• Giảng viên: Giáo trình cung cấp đề cương bài giảng 44 tiết học mẫu cho khóa học một học kỳ (tập trung vào phân tích ứng suất và truyền nhiệt), hoặc có thể mở rộng thành chuỗi giảng dạy 2 học kỳ liên tiếp.
• Kỹ sư thực hành và Tự học: Tài liệu cung cấp cấu trúc phương pháp rõ ràng, hỗ trợ các kỹ sư đang làm việc trong ngành thiết kế kết cấu, cơ khí chế tạo nắm vững nguyên lý kiểm chứng kết quả từ các phần mềm CAE thương mại.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những ai?
Giáo trình phù hợp với sinh viên đại học, học viên cao học khối ngành kỹ thuật công trình, cơ khí, y sinh và các kỹ sư thực hành cần nắm vững cơ sở lý thuyết cùng thuật toán số của phương pháp phần tử hữu hạn.

2. Người học cần chuẩn bị kiến thức nền tảng nào?
Cần có kiến thức toán giải tích vi tích phân, cơ học kỹ thuật và sức bền vật liệu cơ bản. Các công cụ toán về đại số ma trận và hệ phương trình tuyến tính đã được tài liệu hệ thống hóa tại Phụ lục A và B.

3. Điểm khác biệt của giáo trình này so với các tài liệu phần tử hữu hạn khác?
Giáo trình không đòi hỏi kiến thức phân tích kết cấu nâng cao; dẫn dắt trực tiếp từ phần tử lò xo/thanh 1D, kết hợp song song cả phương pháp cân bằng trực tiếp, biến phân năng lượng và phương pháp số dư Galerkin; minh họa bằng hơn 90 ví dụ giải tay chi tiết từng bước.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học nên làm theo quy trình: nghiên cứu ví dụ mẫu giải tay, tự giải các bài tập cuối chương, đối chiếu kết quả với phần đáp án tại trang 773 và kiểm chứng lại bằng các công cụ tính toán máy tính.

5. Giáo trình có tài liệu bổ trợ nào đi kèm?
Tài liệu tích hợp sẵn 6 phụ lục (Appendix A–F) bao gồm đại số ma trận, thuật toán giải phương trình đại số, lý thuyết đàn hồi vi phân, lực nút tương đương, công ảo và bảng tra cứu cơ tính/hình học của thép và nhôm định hình.

---

Kết luận

Giáo trình A First Course in the Finite Element Method của Daryl L. Logan cung cấp hệ thống tri thức hoàn chỉnh, chuẩn xác và dễ tiếp cận về phương pháp phần tử hữu hạn cho cả bài toán kết cấu và bài toán trường vật lý phi kết cấu.

Lộ trình học tập đề xuất được chia làm 3 giai đoạn:

1. Giai đoạn 1 (Cơ bản): Nghiên cứu Chương 1 đến Chương 5 cùng Phụ lục A, B để làm chủ phần tử 1D và phương pháp độ cứng trực tiếp.
2. Giai đoạn 2 (Trung cấp): Nghiên cứu Chương 6 đến Chương 11 để tính toán ứng suất 2D, đối xứng trục và không gian 3D.
3. Giai đoạn 3 (Nâng cao): Nghiên cứu Chương 12 đến Chương 16 phục vụ phân tích uốn tấm, đa trường vật lý (nhiệt - chất lưu) và động lực học kết cấu.

Người học có thể khai thác tối đa hệ thống 6 phụ lục, các bảng tra cứu vật liệu và các ví dụ mô phỏng công nghiệp đi kèm để phục vụ nghiên cứu và thực hành kỹ thuật.

Trích đoạn nội dung tài liệu

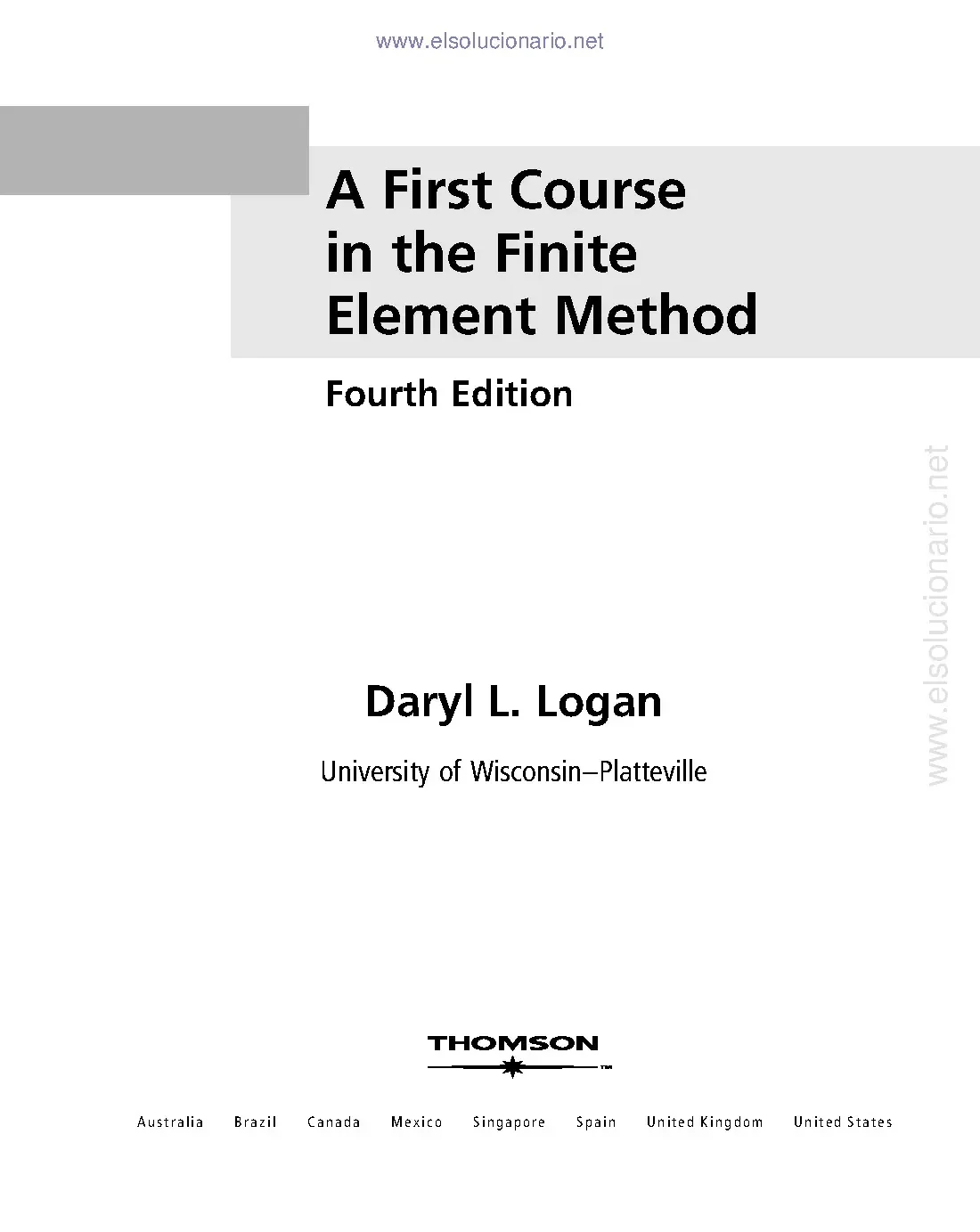

net A First Course in the Finite Element Method Fourth Edition www. Logan University of Wisconsin–Platteville Australia Brazil Canada Mexico Singapore Spain United Kingdom United States www.net A First Course in the Finite Element Method, Fourth Edition by Daryl L. Logan Associate Vice-President Copy Editor: Interior Design: and Editorial Director: Harlan James RPK Editorial Services Evelyn Veitch Proofreader: Cover Design: Publisher: Erin Wagner Andrew Adams Chris Carson Indexer: Compositor: Developmental Editors: RPK Editorial Services International Typesetting Kamilah Reid Burrell/ and Composition Hilda Gowans Production Manager: Renate McCloy Printer: Permissions Coordinator: R. Donnelley Vicki Gould Creative Director: Angela Cluer Cover Images: www.net Production Services: Courtesy of ALGOR, Inc.

RPK Editorial Services COPYRIGHT # 2007 by Nelson, ALL RIGHTS RESERVED. No part North America a division of Thomson Canada of this work covered by the copyright Nelson Limited. herein may be reproduced, 1120 Birchmount Road transcribed, or used in any form or Toronto, Ontario M1K 5G4 Printed and bound in the by any means—graphic, electronic, Canada United States or mechanical, including 1 2 3 4 07 06 Asia photocopying, recording, taping, Thomson Learning Web distribution, or information For more information contact 5 Shenton Way #01-01 storage and retrieval systems— UIC Building Nelson, 1120 Birchmount Road, without the written permission of Toronto, Ontario, Canada, Singapore 068808 the publisher. Or you can visit our Australia/New Zealand Internet site at For permission to use material Thomson Learning http://www.com from this text or product, submit 102 Dodds Street a request online at Southbank, Victoria Library of Congress Control Number: www.com Australia 3006 2006904397 Every effort has been made to Europe/Middle East/Africa ISBN: 0-534-55298-6 trace ownership of all copyright Thomson Learning material and to secure permission High Holborn House from copyright holders.

In the 50/51 Bedford Row event of any question arising as to London WC1R 4LR the use of any material, we will be United Kingdom pleased to make the necessary Latin America corrections in future printings. Thomson Learning Seneca, 53 Colonia Polanco 11569 Mexico D. Mexico Spain Paraninfo Calle/Magallanes, 25 28015 Madrid, Spain www.net Contents www.net 1 Introduction 1 Prologue 1 1.2 Introduction to Matrix Notation 4 1.3 Role of the Computer 6 1.4 General Steps of the Finite Element Method 7 1.5 Applications of the Finite Element Method 15 1.6 Advantages of the Finite Element Method 19 1.7 Computer Programs for the Finite Element Method 23 References 24 Problems 27 2 Introduction to the Stiffness (Displacement) Method 28 Introduction 28 2.1 Definition of the Sti¤ness Matrix 28 2.2 Derivation of the Sti¤ness Matrix for a Spring Element 29 2.3 Example of a Spring Assemblage 34 2.4 Assembling the Total Sti¤ness Matrix by Superposition (Direct Sti¤ness Method) 37 2.6 Potential Energy Approach to Derive Spring Element Equations 52 iii www.net iv d Contents References 60 Problems 61 3 Development of Truss Equations 65 Introduction 65 3.1 Derivation of the Sti¤ness Matrix for a Bar Element in Local Coordinates 66 3.2 Selecting Approximation Functions for Displacements 72 3.3 Transformation of Vectors in Two Dimensions 75 3.4 Global Sti¤ness Matrix 78 3.5 Computation of Stress for a Bar in the x-y Plane 82 www.6 Solution of a Plane Truss 84 3.7 Transformation Matrix and Sti¤ness Matrix for a Bar in Three-Dimensional Space 92 3.8 Use of Symmetry in Structure 100 3.9 Inclined, or Skewed, Supports 103 3.10 Potential Energy Approach to Derive Bar Element Equations 109 3.11 Comparison of Finite Element Solution to Exact Solution for Bar 120 3.12 Galerkin’s Residual Method and Its Use to Derive the One-Dimensional Bar Element Equations 124 3.13 Other Residual Methods and Their Application to a One-Dimensional Bar Problem 127 References 132 Problems 132 4 Development of Beam Equations 151 Introduction 151 4.1 Beam Sti¤ness 152 4.2 Example of Assemblage of Beam Sti¤ness Matrices 161 4.3 Examples of Beam Analysis Using the Direct Sti¤ness Method 163 4.5 Comparison of the Finite Element Solution to the Exact Solution for a Beam 188 4.6 Beam Element with Nodal Hinge 194 4.7 Potential Energy Approach to Derive Beam Element Equations 199 www.8 Galerkin’s Method for Deriving Beam Element Equations 201 References 203 Problems 204 5 Frame and Grid Equations 214 Introduction 214 5.1 Two-Dimensional Arbitrarily Oriented Beam Element 214 5.2 Rigid Plane Frame Examples 218 5.3 Inclined or Skewed Supports—Frame Element 237 5.5 Beam Element Arbitrarily Oriented in Space 255 www.6 Concept of Substructure Analysis 269 References 275 Problems 275 6 Development of the Plane Stress and Plane Strain Stiffness Equations 304 Introduction 304 6.1 Basic Concepts of Plane Stress and Plane Strain 305 6.2 Derivation of the Constant-Strain Triangular Element Sti¤ness Matrix and Equations 310 6.3 Treatment of Body and Surface Forces 324 6.4 Explicit Expression for the Constant-Strain Triangle Sti¤ness Matrix 329 6.5 Finite Element Solution of a Plane Stress Problem 331 References 342 Problems 343 7 Practical Considerations in Modeling; Interpreting Results; and Examples of Plane Stress/Strain Analysis 350 Introduction 350 7.1 Finite Element Modeling 350 7.2 Equilibrium and Compatibility of Finite Element Results 363 www.net vi d Contents 7.3 Convergence of Solution 367 7.4 Interpretation of Stresses 368 7.6 Flowchart for the Solution of Plane Stress/Strain Problems 374 7.7 Computer Program Assisted Step-by-Step Solution, Other Models, and Results for Plane Stress/Strain Problems 374 References 381 Problems 382 8 Development of the Linear-Strain Triangle Equations 398 Introduction 398 www.1 Derivation of the Linear-Strain Triangular Element Sti¤ness Matrix and Equations 398 8.2 Example LST Sti¤ness Determination 403 8.3 Comparison of Elements 406 References 409 Problems 409 9 Axisymmetric Elements 412 Introduction 412 9.1 Derivation of the Sti¤ness Matrix 412 9.2 Solution of an Axisymmetric Pressure Vessel 422 9.3 Applications of Axisymmetric Elements 428 References 433 Problems 434 10 Isoparametric Formulation 443 Introduction 443 10.1 Isoparametric Formulation of the Bar Element Sti¤ness Matrix 444 10.2 Rectangular Plane Stress Element 449 10.3 Isoparametric Formulation of the Plane Element Sti¤ness Matrix 452 10.4 Gaussian and Newton-Cotes Quadrature (Numerical Integration) 463 10.5 Evaluation of the Sti¤ness Matrix and Stress Matrix by Gaussian Quadrature 469 www.net Contents d vii 10.6 Higher-Order Shape Functions 475 References 484 Problems 484 11 Three-Dimensional Stress Analysis 490 Introduction 490 11.1 Three-Dimensional Stress and Strain 490 11.3 Isoparametric Formulation 501 References 508 Problems 509 www.net 12 Plate Bending Element 514 Introduction 514 12.1 Basic Concepts of Plate Bending 514 12.2 Derivation of a Plate Bending Element Sti¤ness Matrix and Equations 519 12.3 Some Plate Element Numerical Comparisons 523 12.4 Computer Solution for a Plate Bending Problem 524 References 528 Problems 529 13 Heat Transfer and Mass Transport 534 Introduction 534 13.1 Derivation of the Basic Di¤erential Equation 535 13.2 Heat Transfer with Convection 538 13.3 Typical Units; Thermal Conductivities, K; and Heat-Transfer Coe‰cients, h 539 13.4 One-Dimensional Finite Element Formulation Using a Variational Method 540 13.5 Two-Dimensional Finite Element Formulation 555 13.6 Line or Point Sources 564 13.7 Three-Dimensional Heat Transfer Finite Element Formulation 566 13.8 One-Dimensional Heat Transfer with Mass Transport 569 www.net viii d Contents 13.9 Finite Element Formulation of Heat Transfer with Mass Transport by Galerkin’s Method 569 13.10 Flowchart and Examples of a Heat-Transfer Program 574 References 577 Problems 577 14 Fluid Flow 593 Introduction 593 14.1 Derivation of the Basic Di¤erential Equations 594 14.2 One-Dimensional Finite Element Formulation 598 14.3 Two-Dimensional Finite Element Formulation 606 www.4 Flowchart and Example of a Fluid-Flow Program 611 References 612 Problems 613 15 Thermal Stress 617 Introduction 617 15.1 Formulation of the Thermal Stress Problem and Examples 617 Reference 640 Problems 641 16 Structural Dynamics and Time-Dependent Heat Transfer 647 Introduction 647 16.1 Dynamics of a Spring-Mass System 647 16.2 Direct Derivation of the Bar Element Equations 649 16.3 Numerical Integration in Time 653 16.4 Natural Frequencies of a One-Dimensional Bar 665 16.5 Time-Dependent One-Dimensional Bar Analysis 669 16.6 Beam Element Mass Matrices and Natural Frequencies 674 16.7 Truss, Plane Frame, Plane Stress/Strain, Axisymmetric, and Solid Element Mass Matrices 681 16.8 Time-Dependent Heat Transfer 686 www.net Contents d ix 16.9 Computer Program Example Solutions for Structural Dynamics 693 References 702 Problems 702 Appendix A Matrix Algebra 708 Introduction 708 A.1 Definition of a Matrix 708 A.3 Cofactor or Adjoint Method to Determine the Inverse of a Matrix 716 A.4 Inverse of a Matrix by Row Reduction 718 www.net References 720 Problems 720 Appendix B Methods for Solution of Simultaneous Linear Equations 722 Introduction 722 B.1 General Form of the Equations 722 B.2 Uniqueness, Nonuniqueness, and Nonexistence of Solution 723 B.3 Methods for Solving Linear Algebraic Equations 724 B.4 Banded-Symmetric Matrices, Bandwidth, Skyline, and Wavefront Methods 735 References 741 Problems 742 Appendix C Equations from Elasticity Theory 744 Introduction 744 C.1 Di¤erential Equations of Equilibrium 744 C.2 Strain/Displacement and Compatibility Equations 746 C.3 Stress/Strain Relationships 748 Reference 751 www.net x d Contents Appendix D Equivalent Nodal Forces 752 Problems 752 Appendix E Principle of Virtual Work 755 References 758 Appendix F Properties of Structural Steel and Aluminum Shapes 759 www.net Answers to Selected Problems 773 Index 799 www.net Preface www.net The purpose of this fourth edition is again to provide a simple, basic approach to the finite element method that can be understood by both undergraduate and graduate students without the usual prerequisites (such as structural analysis) required by most available texts in this area. The book is written primarily as a basic learning tool for the undergraduate student in civil and mechanical engineering whose main interest is in stress analysis and heat transfer.

However, the concepts are presented in su‰ciently simple form so that the book serves as a valuable learning aid for students with other backgrounds, as well as for practicing engineers. The text is geared toward those who want to apply the finite element method to solve practical physical problems. General principles are presented for each topic, followed by traditional applica- tions of these principles, which are in turn followed by computer applications where relevant. This approach is taken to illustrate concepts used for computer analysis of large-scale problems.

The book proceeds from basic to advanced topics and can be suitably used in a two-course sequence. Topics include basic treatments of (1) simple springs and bars, leading to two- and three-dimensional truss analysis; (2) beam bending, leading to plane frame and grid analysis and space frame analysis; (3) elementary plane stress/strain elements, leading to more advanced plane stress/strain elements; (4) axisymmetric stress; (5) isoparametric formulation of the finite element method; (6) three-dimensional stress; (7) plate bending; (8) heat transfer and fluid mass transport; (9) basic fluid mechanics; (10) thermal stress; and (11) time-dependent stress and heat transfer. Additional features include how to handle inclined or skewed supports, beam element with nodal hinge, beam element arbitrarily located in space, and the concept of substructure analysis.net xii d Preface The direct approach, the principle of minimum potential energy, and Galerkin’s residual method are introduced at various stages, as required, to develop the equations needed for analysis. Appendices provide material on the following topics: (A) basic matrix algebra used throughout the text, (B) solution methods for simultaneous equations, (C) basic theory of elasticity, (D) equivalent nodal forces, (E) the principle of virtual work, and (F) properties of structural steel and aluminum shapes.

More than 90 examples appear throughout the text. These examples are solved ‘‘longhand’’ to illustrate the concepts. More than 450 end-of-chapter problems are provided to reinforce concepts. Answers to many problems are included in the back of the book.

Those end-of-chapter problems to be solved using a computer program are marked with a computer symbol. New features of this edition include additional information on modeling, inter- preting results, and comparing finite element solutions with analytical solutions. In addition, general descriptions of and detailed examples to illustrate specific methods www.net of weighted residuals (collocation, least squares, subdomain, and Galerkin’s method) are included. The Timoshenko beam sti¤ness matrix has been added to the text, along with an example comparing the solution of the Timoshenko beam results with the classic Euler-Bernoulli beam sti¤ness matrix results.

Also, the h and p convergence methods and shear locking are described.
