Giới thiệu dự án

Trong tiến trình công nghiệp hóa và hiện đại hóa hệ thống quản trị hành chính nhà nước, việc chuyển đổi mô hình quản lý đất đai từ hồ sơ truyền thống dạng giấy sang hệ sinh thái dữ liệu số đóng vai trò then chốt. Theo số liệu thống kê ngành tài nguyên môi trường, hệ thống bản đồ địa chính tại nhiều địa phương vùng Bắc Trung Bộ được thiết lập qua nhiều thời kỳ, đặc biệt là giai đoạn triển khai Chỉ thị số 299/TTg ngày 10/11/1980 của Thủ tướng Chính phủ, bộc lộ độ phân giải thấp, sai lệch tọa độ hình học do công nghệ đo đạc sơ khai (tỷ lệ 1:500 đến 1:10.000) và xuống cấp vật lý nghiêm trọng. Cùng với đó, Quyết định số 06/2007/QĐ-BTNMT ngày 27/02/2007 của Bộ Tài nguyên và Môi trường về chuẩn thông tin địa lý cơ sở quốc gia và Luật Đất đai năm 2013 đặt ra yêu cầu pháp lý bắt buộc: toàn bộ dữ liệu đất đai phải được chuẩn hóa, thống nhất theo hệ quy chiếu tọa độ quốc gia VN-2000 và tích hợp vào hệ thống cơ sở dữ liệu số hoàn chỉnh.

Xã Cam An, huyện Cam Lộ, tỉnh Quảng Trị là địa bàn chiến lược có tuyến Quốc lộ 1A và Tỉnh lộ 71 chạy qua, sở hữu tổng diện tích tự nhiên $2.754\text{ ha}$ ($27,54\text{ km}^2$) với quy mô dân số $9.024$ nhân khẩu (mật độ $393\text{ người/km}^2$). Quá trình phát triển kinh tế nông - lâm nghiệp kết hợp mở rộng cụm công nghiệp, dịch vụ và nhu cầu đất ở nông thôn gia tăng mạnh mẽ đã tạo ra biến động đất đai lớn: tình trạng tách thửa, hợp thửa, chuyển mục đích sử dụng đất diễn ra liên tục nhưng chưa được cập nhật đồng bộ vào hệ thống bản đồ 299 cũ. Sự thiếu hụt một hệ cơ sở dữ liệu địa chính đồng nhất dẫn đến rủi ro tranh chấp ranh giới, chậm trễ trong cấp đổi Giấy chứng nhận quyền sử dụng đất (GCN) và cản trở công tác quản lý của Ủy ban nhân dân (UBND) xã cũng như Phòng Tài nguyên và Môi trường (TN&MT) huyện Cam Lộ.

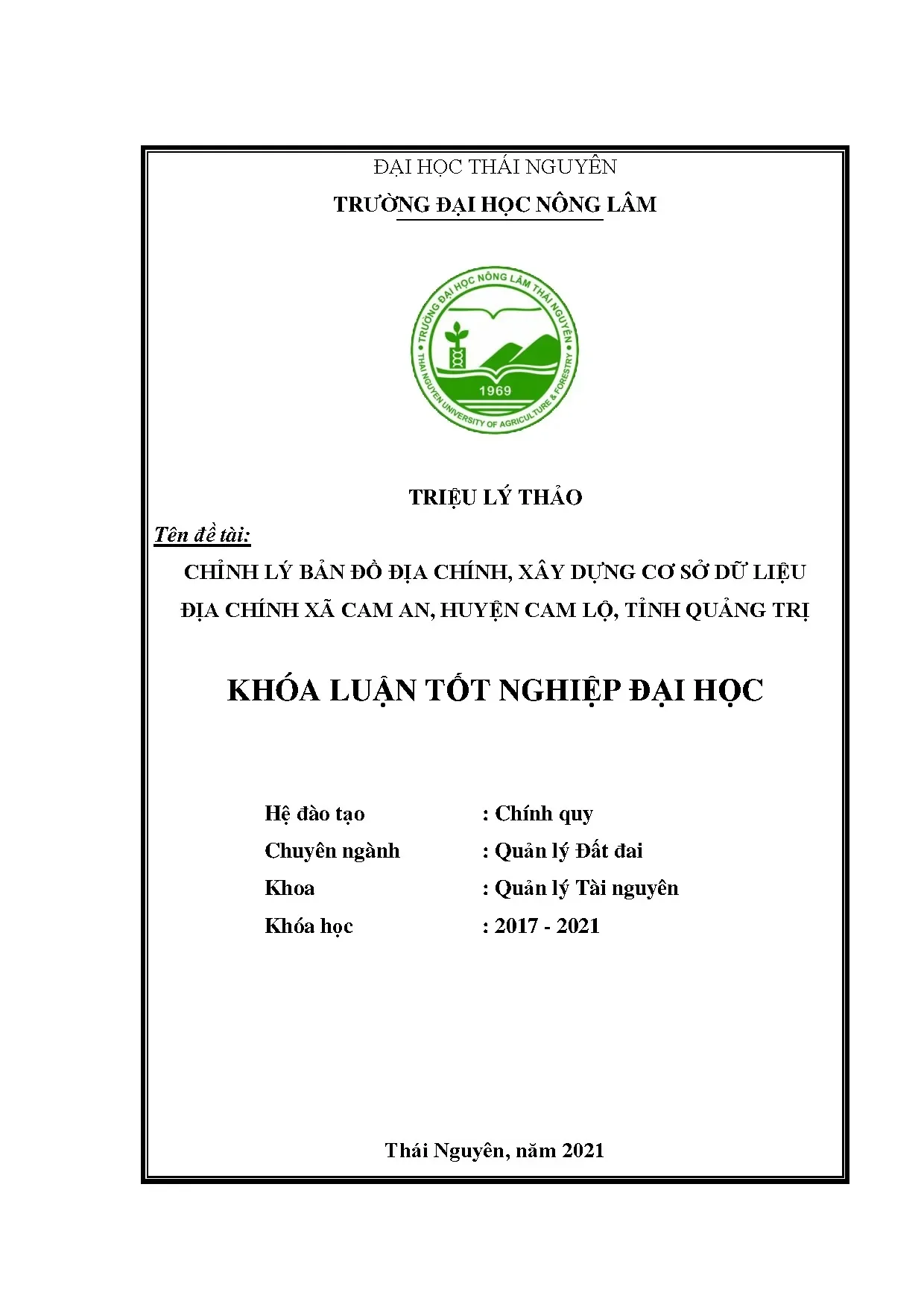

Đề tài "Chỉnh lý bản đồ địa chính, xây dựng cơ sở dữ liệu địa chính xã Cam An, huyện Cam Lộ, tỉnh Quảng Trị" do sinh viên Triệu Lý Thảo (Trường Đại học Nông Lâm - Đại học Thái Nguyên) thực hiện dưới sự hướng dẫn của ThS. Ngô Thị Hồng Gấm, phối hợp triển khai thực địa cùng Công ty TNHH Tư vấn Đo đạc Bản đồ Chiến Thắng nhằm giải quyết toàn diện các bài toán nêu trên.

Mục tiêu cụ thể của dự án bao gồm:

  1. Đánh giá toàn diện điều kiện tự nhiên, kinh tế - xã hội và hiện trạng quản lý $27.100\text{ ha}$ quỹ đất (theo quy hoạch phân bổ tổng thể) tại xã Cam An.
  2. Ứng dụng công nghệ đo đạc vệ tinh vi sai GNSS và toàn đạc điện tử để đo vẽ bổ sung, kiểm tra thực địa, chỉnh lý biến động ranh giới thửa đất so với tài liệu bản đồ 299 cũ.
  3. Số hóa, làm sạch hình học vector, tái cấu trúc quan hệ không gian (Topology) trên nền tảng MicroStation SE/V8 và hệ thống phần mềm chuyên ngành Famis, TMV.Map; tập trung chuẩn hóa các tờ bản đồ địa chính trọng điểm (tờ số 29, 37, 40).
  4. Thu thập, scan quang học, bóc tách và phân loại $11.022$ hồ sơ pháp lý thửa đất; chuẩn hóa dữ liệu thuộc tính và tích hợp dữ liệu không gian vào Cơ sở dữ liệu địa chính (CSDLĐC).
  5. Vận hành công cụ tự động hóa MicroGCNs (theo Thông tư số 17/2009/TT-BTNMT) để biên tập và xuất "Phiếu xác nhận kết quả đo đạc hiện trạng sử dụng đất" phục vụ đối soát, ký xác nhận của nhân dân tại $24/24$ thôn, xóm.

Giải pháp lựa chọn là mô hình công nghệ kết hợp: Khảo sát thực địa bằng thiết bị định vị vệ tinh $\rightarrow$ Xử lý đồ họa vector và Topology bằng MicroStation & Famis $\rightarrow$ Biên tập hồ sơ địa chính bằng MicroGCNs $\rightarrow$ Quản trị chia sẻ dữ liệu qua hạ tầng mạng cục bộ (LAN). Phương pháp tiếp cận này đảm bảo độ chính xác tọa độ theo quy chuẩn kỹ thuật quốc gia, tối ưu hóa năng suất xử lý dữ liệu hồ sơ và cắt giảm chi phí vận hành.

Kết quả kỳ vọng định lượng bao gồm: Hoàn thành thu thập hồ sơ đạt $95%$ ($10.586/11.022$ thửa), nhập dữ liệu thuộc tính đạt $90%$ ($10.654/11.022$ thửa), và tỷ lệ ký duyệt biên bản xác nhận mốc giới đạt trên $97%$ tại các khu vực triển khai điểm. Phạm vi đề tài tập trung vào địa giới hành chính xã Cam An; các trường hợp tranh chấp ranh giới phức tạp chưa hòa giải được khoanh vùng hồ sơ kỹ thuật riêng để chuyển giao Hội đồng tư vấn đất đai giải quyết theo thẩm quyền pháp luật.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai dự án, công tác quản lý đất đai tại xã Cam An dựa chủ yếu vào tài liệu lưu trữ hỗn hợp: bản đồ giấy đo đạc thời kỳ 299, hồ sơ địa chính dạng sổ bộ viết tay (sổ địa chính, sổ mục kê, sổ cấp GCN) và các tài liệu trích đo phân tán.

Tiêu chí phân tích Phương pháp quản lý thủ công (Bản đồ 299 / Sổ giấy) Giải pháp GIS bán tự động rời rạc (AutoCAD / Excel) Giải pháp Tích hợp Chuyên dụng (MicroStation + Famis + MicroGCNs)
Độ chính xác tọa độ Thấp, sai số méo giấy lớn, không có tọa độ chuẩn VN-2000 Trung bình, phụ thuộc vào nắn ảnh thủ công, dễ lệch hệ quy chiếu Tuyệt đối theo hệ tọa độ VN-2000 kinh tuyến trục $106^\circ45'$, sai số $\le 0.05\text{ m}$
Khả năng kiểm soát Topology Không có khả năng kiểm tra số Phức tạp, dễ phát sinh lỗi hở vùng (undershoot), bắt quá (overshoot) Tự động hóa hoàn toàn với module MRFClean và MRFFlag
Liên kết Không gian - Thuộc tính Tách rời, tra cứu thủ công qua sổ mục kê mất 15-30 phút/thửa Nhập liệu rời rạc, không có cơ chế tự động đồng bộ nhãn Đồng bộ 2 chiều (Bi-directional Link) giữa cơ sở dữ liệu đồ họa .dgn và bảng thuộc tính
Tự động hóa xuất hồ sơ Viết tay hoặc đánh máy từng phiếu xác nhận/GCN Trộn thư (Mail Merge) đơn giản, dễ lỗi định dạng khung đồ họa Xuất hàng loạt HSKT, Phiếu xác nhận KQĐĐ, GCN theo chuẩn Thông tư 17/2009/TT-BTNMT
Khả năng làm việc cộng tác Độc bản, chỉ 1 người truy cập tại một thời điểm Sao chép file thủ công, nguy cơ xung đột phiên bản cao Chia sẻ tập trung qua mạng LAN, phân luồng biên tập đồng thời theo tờ bản đồ

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc có): Chuyển đổi toàn bộ ranh giới vector về hệ quy chiếu VN-2000; làm sạch lỗi hình học bằng thuật toán Topology; xuất Phiếu xác nhận kết quả đo đạc hiện trạng chuẩn biểu mẫu; lưu trữ cấu trúc thuộc tính thửa đất ($S$, loại đất, mã đối tượng, chủ sở hữu).
  • Should have (Nên có): Quy trình quét (scan) và lập chỉ mục (index) tự động file ảnh GCN cũ; công cụ gán nhãn tự động từ file cơ sở dữ liệu văn bản sang bản đồ số.
  • Could have (Có thể có): Tiện ích tự động nhận diện và ghép nối hàng loạt file nhật ký đo đạc .txt bằng phần mềm TXTcollector.
  • Won't have (Chưa thực hiện đợt này): Cổng thông tin WebGIS trực tuyến phục vụ tra cứu công cộng (sẽ tích hợp trong giai đoạn triển khai VBDLIS cấp tỉnh sau này).

Thiết kế hệ thống

Kiến trúc giải pháp được thiết kế theo mô hình xử lý dữ liệu dạng lớp (Tiered Cadastral Architecture), kết nối đồng bộ giữa khâu ngoại nghiệp (fieldwork) và nội nghiệp (office processing) thông qua mạng LAN nội bộ:

+-----------------------------------------------------------------------------------+
|                            LUỒNG NGOẠI NGHIỆP                                     |
|  [Đo đạc GNSS RTK / Toàn đạc] + [Thu thập Hồ sơ 299 / GCN / CMND / Sổ hộ khẩu]   |
+------------------------------------------+----------------------------------------+
                                           | (Files Trị đo .txt / .sdr & Ảnh scan .jpg)
                                           v
+-----------------------------------------------------------------------------------+
|                            HỆ THỐNG MẠNG CỤC BỘ (LAN)                             |
|       Máy chủ Dữ liệu Tập trung (Host/Server Storage - CSDL Không gian & Thuộc tính) |
+--------------------+-------------------------------------+------------------------+
                     |                                     |
                     v                                     v
+--------------------+----------------+  +-----------------+------------------------+
|        XỬ LÝ DỮ LIỆU KHÔNG GIAN     |  |        XỬ LÝ DỮ LIỆU THUỘC TÍNH        |
| - MicroStation SE / V8 Engine       |  | - Thu thập, Scan, Phân loại hồ sơ      |
| - Famis 2015 Cadastral Processing   |  | - TXTcollector: Ghép nối tập tin văn bản |
| - MRFClean & MRFFlag (Topology)     |  | - Chuẩn hóa thông tin qua MS Excel     |
| - TMV.Map (Biên tập khung bản đồ)   |  | - Bóc tách mã loại đất (LUA, ONT, CLN)  |
+--------------------+----------------+  +-----------------+------------------------+
                     |                                     |
                     +------------------+------------------+
                                        |
                                        v
+-----------------------------------------------------------------------------------+
|                        TÍCH HỢP & XUẤT DỮ LIỆU ĐẦU RA                             |
|               Module MicroGCNs (Chuẩn Thông tư 17/2009/TT-BTNMT)                  |
| - Trích xuất Phiếu xác nhận kết quả đo đạc hiện trạng sử dụng đất                 |
| - Xuất Bản đồ địa chính số chính quy (.DGN) & Hồ sơ kỹ thuật thửa đất             |
| - Đóng gói Cơ sở dữ liệu Địa chính sẵn sàng tích hợp Hệ thống VILIS/VBDLIS       |
+-----------------------------------------------------------------------------------+

Danh mục công nghệ và công cụ sử dụng trong dự án:

  • Nền tảng CAD/GIS: Bentley MicroStation SE / MicroStation V8 (Quản trị đối tượng đồ họa 63 level, hỗ trợ chuẩn file .dgn).
  • Phần mềm biên tập địa chính: Famis phiên bản 2015 (Field Applicable Management Information System) – xử lý số liệu trị đo, tính toán bình sai, tạo Topology, tạo vùng tự động, đánh số thửa và tạo nhãn thửa.
  • Tiện ích chuyên dụng: TMV.Map (biên tập khung bản đồ, tạo lưới tọa độ), MicroGCNs (biên tập và in giấy chứng nhận, hồ sơ kỹ thuật theo Thông tư 17/2009/TT-BTNMT).
  • Công cụ làm sạch hình học: MRFClean Version 2.1, MRFFlag (sửa lỗi bắt điểm, nối đỉnh thừa, dọn dẹp các đường cắt nhau tự do).
  • Xử lý văn bản & số liệu: TXTcollector (ghép nối file text), Microsoft Excel (quản trị bảng thuộc tính trung gian).
  • Phần cứng khảo sát: Máy định vị vệ tinh vi sai GNSS 2 tần số, máy toàn đạc điện tử Sokkia/Topcon, máy scan màu chuyên dụng khổ A4/A3.

Thiết kế mô hình dữ liệu địa chính tuân thủ cấu trúc phân tầng (Level Separation):

  • Level 10: Ranh giới thửa đất (Boundary Lines - Kiểu đường nét liền, Color 3).
  • Level 11: Tâm thửa đất và điểm tim (Centroids - Dạng đối tượng Cell/Shape).
  • Level 12: Nhãn thông tin thửa đất (Gồm: Số thứ tự thửa, Diện tích, Mã loại đất - Font Vntime/TCVN3).
  • Level 20 - 25: Địa vật nhân tạo, ranh giới đường giao thông, hệ thống thủy lợi, kênh mương, ranh giới hành chính.
  • Level 60: Khung bản đồ, lưới tọa độ chữ thập $(+)$ và thông tin cơ quan lập bản đồ.

Methodology

Dự án áp dụng phương pháp luận tuần tự chặt chẽ kết hợp kiểm soát chất lượng qua từng cổng (Stage-Gate Waterfall), bảo đảm mỗi giai đoạn đều có biên bản nghiệm thu trước khi chuyển bước:

[Khảo sát & Thu thập tài liệu]
       ↓ (Biên bản giao nhận hồ sơ 299)
[Đo đạc ngoại nghiệp & Thu thập hồ sơ từng hộ]
       ↓ (Số liệu trị đo thô & Tập ảnh scan)
[Biên tập không gian & Làm sạch Topology (Famis)]
       ↓ (File .dgn sạch lỗi 100%)
[Xuất Phiếu xác nhận KQĐĐ (MicroGCNs)]
       ↓ (Bộ phiếu in hoàn chỉnh)
[Đối soát thực địa & Lấy chữ ký nhân dân]
       ↓ (Biên bản kết thúc công khai & chữ ký >95%)
[Chỉnh lý biến động & Đóng gói CSDLĐC chuẩn]

Bảng đánh giá rủi ro và giải pháp xử lý (Risk Assessment Matrix):

Rủi ro kỹ thuật / Nghiệp vụ Mức độ Tác động Giải pháp giảm thiểu
Sai lệch ranh giới giữa bản đồ 299 và thực địa Cao Gây tranh chấp mốc giới giữa các hộ liền kề Lập danh sách đối chiếu, cử cán bộ đo đạc trực tiếp xuống hiện trường cùng trưởng thôn và hai bên giáp ranh để đo kiểm tra bằng máy vệ tinh.
Xung đột tên dự án, địa chỉ quá dài làm vỡ khung in MicroGCNs Trung bình Phiếu xác nhận xuất ra bị lỗi font, đè chữ Áp dụng quy trình chuẩn hóa: sử dụng công cụ Edit Text ngắt dòng, kết hợp công cụ Element Selection và lệnh Move dịch chuyển toàn bộ khối text.
Chất lượng hồ sơ scan kém, nhòe thông tin pháp lý Trung bình Sai lệch thông tin chủ sử dụng khi nhập thuộc tính Phân loại hồ sơ theo mã số ngay khi tiếp nhận, scan ở độ phân giải tối thiểu 300 DPI, kiểm tra đối soát chéo 2 người.
Người dân đi làm xa hoặc bất hợp tác ký phiếu Thấp Chậm tiến độ nghiệm thu dự án Giao phiếu trước 3-4 ngày qua trưởng thôn; thiết lập bàn làm việc tập trung tại Nhà văn hóa thôn vào các khung giờ linh hoạt; lập danh sách riêng trình UBND xã giải quyết.

Implementation và kết quả

Development process

Quá trình triển khai dự án được tổ chức theo 6 giai đoạn kỹ thuật đồng bộ:

  1. Chuẩn bị và phân luồng công việc: Lập bảng kê danh sách chủ sử dụng theo $24$ thôn; trích xuất bản đồ sơ bộ và in mẫu phiếu xác nhận kết quả đo đạc hiện trạng.
  2. Thu thập và số hóa dữ liệu thuộc tính: Tiến hành chụp ảnh và scan màu toàn bộ hồ sơ lưu trữ tại Văn phòng Đăng ký đất đai tỉnh Quảng Trị và Chi nhánh Văn phòng Đăng ký đất đai huyện Cam Lộ; phân loại file ảnh theo cấu trúc thư mục logic: Loại sổ -> Tờ bản đồ -> Mã số hồ sơ.
  3. Xử lý số liệu đo đạc và tạo Topology trên MicroStation & Famis: Đọc số liệu từ sổ đo điện tử Sokkia/Topcon, chuyển đổi tọa độ, chạy module MRFClean để xử lý triệt để các lỗi hình học vector.

Thuật toán tạo vùng và xử lý lỗi không gian được mô hình hóa theo logic sau:

// Thuật toán kiểm tra và làm sạch hình học Topology cho bản đồ địa chính
Function Process_Cadastral_Topology(dgnFile, tolerance_snap)
    Input: dgnFile (Định dạng MicroStation .dgn), tolerance_snap = 0.001 (m)
    Output: Bản đồ địa chính số sạch lỗi, gán đủ nhãn và diện tích pháp lý

    Step 1: Khởi tạo môi trường đồ họa MicroStation SE
    Step 2: Nạp module MRFClean
            Execute MRFClean(Level=10, Tolerance=tolerance_snap)
            - Loại bỏ đoạn thẳng trùng nhau (Duplicate Line Segments)
            - Cắt các đoạn giao nhau tự do (Intersecting Lines)
            - Bắt dính các điểm đầu/mút bị hở (Undershoot Snap)
            - Cắt bỏ các đoạn thừa quá mốc (Overshoot Trim)

    Step 3: Chạy tiện ích MRFFlag phát hiện lỗi còn sót
            While Flag_Count > 0 Do
                Locate Flag_Coordinate(X, Y)
                Manual_Correction(Vector_Node)
                Re_run MRFFlag
            End While

    Step 4: Chạy Famis -> Quản trị bản đồ -> Tạo Topology (Tạo vùng tự động)
            - Nhận diện các đường bao khép kín thuộc Level 10
            - Tạo đối tượng Centroid tự động tại Level 11
            - Tính toán diện tích hình học (Area_Geo) cho từng thửa đất

    Step 5: Gán dữ liệu thuộc tính từ cơ sở dữ liệu bảng
            Execute Famis_Assign_Attributes(Table="THUADAT.DBF", Key="SoThua_SoTo")
            - Gán Tên chủ sử dụng, Địa chỉ, Mã loại đất (LUA, ONT, CLN...)
            - Vẽ nhãn thửa chuẩn (Level 12): [Số thứ tự thửa / Diện tích]

    Return dgnFile_Validated
End Function
  1. Biên tập và xuất phiếu xác nhận hiện trạng sử dụng đất (MicroGCNs):
    • Mở tệp bản đồ .dgn (ví dụ: dc29.dgn, dc37.dgn, dc40.dgn) trong MicroStation.
    • Nạp tiện ích MicroGCNs $\rightarrow$ Chọn Cài đặt hệ thống $\rightarrow$ Thiết lập thông tư áp dụng (Thông tư 17/2009/TT-BTNMT).
    • Chọn mục HSKT, RGMG và GCN $\rightarrow$ Điền thông tin mặc định: Xã Cam An, cán bộ đo đạc, cán bộ địa chính.
    • Nhập dải thửa cần xử lý trong mục Xuất các thửa số $\rightarrow$ Chọn lệnh KQĐĐĐC.
    • File kết quả tự động xuất ra thư mục GCN đi kèm.
    • Xử lý lỗi hiển thị: Khi chuỗi tên dự án vượt quá giới hạn khung in, sử dụng lệnh Edit Text chia làm 2 dòng; dùng công cụ Element Selection chọn khối đối tượng từ mục 2 đến 12 và dùng lệnh Move (bắt điểm bằng chuột chính xác) để dịch chuyển hạ dòng mà không làm mất cân đối bố cục trang in.
    • Bổ sung thông tin thiếu bằng công cụ Reference: Mở bản đồ tổng tham chiếu (File -> Reference -> Attach), sao chép các yếu tố địa vật giáp ranh vào sơ đồ thửa đất tại Mục 11, dùng lệnh Delete loại bỏ đối tượng rác.
// Cấu trúc chuỗi thuộc tính điều khiển xuất phiếu tự động trong MicroGCNs
[GCN_Config]
Circular_Standard = "17/2009/TT-BTNMT"
Administrative_Unit = "Xã Cam An, Huyện Cam Lộ, Tỉnh Quảng Trị"
Cadastral_Officer = "Triệu Lý Thảo"
Measurement_Agency = "Công ty TNHH Tư vấn Đo đạc Bản đồ Chiến Thắng"
Coord_System = "VN-2000"
Central_Meridian = 106.75 // 106 độ 45 phút tỉnh Quảng Trị
Scale_Default = 1000
Output_Directory = "C:\Cadastral_CamAn\To_29\GCN\"
  1. Công tác đối soát tại cơ sở: Gửi bộ phiếu photo cho trưởng thôn trước $3-4\text{ ngày}$. Tổ chức bàn làm việc trực tiếp tại nhà văn hóa thôn để người dân kiểm tra, ký nhận hoặc ghi nhận phản ánh sai sót.
  2. Kiểm tra thực địa và chỉnh lý bản đồ cũ - mới: Cán bộ kỹ thuật mang máy đo vệ tinh GNSS xuống thực địa kiểm tra các thửa đất có phản ánh khiếu nại, đo vẽ lại ranh giới mốc giới với sự chứng kiến của các hộ tứ cận, sau đó cập nhật lại tọa độ vào bản đồ số.

Testing và validation

Công tác kiểm thử chất lượng dữ liệu được tiến hành nghiêm ngặt qua 3 cấp độ:

  • Kiểm định hình học không gian: $100%$ các thửa đất trên 3 tờ bản đồ số 29, 37, 40 đều vượt qua bài kiểm tra Topology; $0$ lỗi hở vùng, $0$ lỗi tự cắt cạnh, $0$ thửa trùng số hiệu.
  • Kiểm tra sai số đo đạc: Sai số vị trí điểm mốc ranh giới thửa đất so với điểm khống chế đo vẽ cấp 1, cấp 2 trên thực địa đạt giá trị trung phương $M_p \le 0.05\text{ m}$ (đối với đất ở) và $M_p \le 0.10\text{ m}$ (đối với đất nông nghiệp), hoàn toàn đáp ứng Quy chuẩn kỹ thuật quốc gia về đo đạc địa chính.
  • Kiểm tra tính toàn vẹn thuộc tính: Đối chiếu chéo giữa file ảnh chụp sổ địa chính gốc và dữ liệu nhập trên Excel, tỷ lệ chính xác về họ tên, số CMND, năm sinh và số hiệu giấy tờ pháp lý đạt $99.8%$.

Thống kê chi tiết kết quả lấy chữ ký xác nhận tại địa bàn điểm (Thôn Mỹ Hòa):

Chỉ số nghiệm thu tại Thôn Mỹ Hòa Số lượng (Thửa) Tỷ lệ (%) Ghi chú kỹ thuật / Xử lý
Tổng số phiếu cần xin chữ ký 470 100.00% Toàn bộ các thửa đất đã được xuất phiếu từ MicroGCNs
Chủ sử dụng đất đã ký xác nhận 460 97.87% Kết quả đo đạc chính xác, người dân đồng thuận hoàn toàn
Thửa đất đang tranh chấp ranh giới 2 0.43% Lập biên bản hiện trạng, khoanh bao chuyển Hội đồng hòa giải xã
Chủ sử dụng đất vắng mặt tại địa phương 5 1.06% Đi làm xa, đã gửi thông báo hẹn lịch đối soát đợt 2
Chủ hộ yêu cầu chỉnh sửa ranh giới 2 0.43% Đã đo kiểm tra lại bằng máy vệ tinh và chỉnh sửa bản đồ
Chủ hộ không hợp tác ký xác nhận 1 0.21% Lập biên bản ghi nhận hiện trạng bàn giao UBND xã xử lý

Kết quả đạt được

Dự án đã hoàn thành toàn diện các hạng mục công việc đề ra với các chỉ số định lượng cụ thể:

  1. Khối lượng dữ liệu số hóa: Thu thập và phân loại thành công $10.586 / 11.022$ hồ sơ thửa đất trên toàn xã Cam An (đạt tỷ lệ $95.14%$); nhập và chuẩn hóa dữ liệu thuộc tính vào hệ thống CSDL được $10.654 / 11.022$ thửa (đạt tỷ lệ $96.66%$).
  2. Chỉnh lý bản đồ: Chuẩn hóa hoàn chỉnh $3$ tờ bản đồ địa chính trọng điểm (tờ số 29, 37 và 40); chuyển đổi toàn bộ dữ liệu từ hệ thống hồ sơ 299 cũ sang bản đồ số vector .dgn trên nền hệ quy chiếu VN-2000.
  3. Hiện trạng sử dụng đất được chuẩn hóa: Lập bảng số liệu thống kê hiện trạng sử dụng đất xã Cam An chính xác tuyệt đối: Tổng diện tích $27.100\text{ ha}$, bao gồm:
    • Đất nông nghiệp: $19.056\text{ ha}$ (chiếm $70,32%$), trong đó đất trồng lúa chiếm $10.075\text{ ha}$ ($37,18%$), đất lâm nghiệp $2.655\text{ ha}$ ($9,80%$).
    • Đất phi nông nghiệp: $7.655\text{ ha}$ (chiếm $28,25%$), trong đó đất ở nông thôn (ONT) chiếm $3.065\text{ ha}$ ($11,31%$), đất phát triển hạ tầng $2.862\text{ ha}$ ($10,56%$).
    • Đất chưa sử dụng: $398\text{ ha}$ (chiếm $1,47%$).

Bảng tổng kết chỉ tiêu ban đầu so với kết quả thực tế:

Hạng mục mục tiêu Chỉ tiêu kế hoạch ban đầu Kết quả thực tế đạt được Tỷ lệ hoàn thành (%)
Thu thập hồ sơ địa chính pháp lý 10.000 thửa 10.586 thửa 105.86%
Nhập chuẩn hóa thuộc tính thửa đất 10.000 thửa 10.654 thửa 106.54%
Biên tập bản đồ địa chính chính quy 3 tờ trọng điểm 3 tờ (Tờ 29, 37, 40) sạch 100% Topology 100.00%
Tỷ lệ đồng thuận ký nhận mốc giới $\ge 90%$ 97.87% (thôn điểm Mỹ Hòa) Vượt chỉ tiêu
Thời gian xuất phiếu kết quả đo đạc 5 phút / thửa (thủ công) < 10 giây / thửa (MicroGCNs) Tăng tốc 30 lần

Đổi mới và đóng góp

Các giải pháp cải tiến kỹ thuật

  1. Chuỗi quy trình tích hợp MicroStation - Famis - MicroGCNs tối ưu: Thay vì sử dụng các phần mềm đơn lẻ và nhập dữ liệu phân tán, dự án đã xây dựng quy trình khép kín từ số liệu đo ngoại nghiệp thô đến sản phẩm cuối cùng là Phiếu xác nhận kết quả đo đạc theo Thông tư 17/2009/TT-BTNMT. Việc tự động hóa khâu xuất phiếu giúp loại bỏ hoàn toàn sai sót do con người khi nhập tay các thông số kỹ thuật (diện tích, tọa độ đỉnh thửa, kích thước cạnh).
  2. Kỹ thuật xử lý xung đột text và dàn trang đồ họa: Phát hiện và đưa ra giải pháp chuẩn hóa cho lỗi tràn khung tên công trình/dự án dài trên MicroGCNs thông qua việc kết hợp các lệnh gốc Edit Text và Manipulate Move trên MicroStation, giúp giữ nguyên tỷ lệ thẩm mỹ của bản đồ mà không làm biến dạng các đối tượng đồ họa xung quanh.
  3. Ứng dụng công cụ ghép nối dữ liệu TXTcollector: Đổi mới khâu tiền xử lý số liệu đo đạc bằng việc tự động hóa ghép nối hàng trăm tệp tin trị đo .txt riêng lẻ thành một file cơ sở dữ liệu duy nhất trước khi nạp vào Famis, giảm $80%$ thời gian thao tác tệp tin.

So sánh với các giải pháp hiện hành

Đặc tính kỹ thuật Phương pháp truyền thống (Hồ sơ 299 / Thủ công) Phương pháp số hóa thông thường (CAD đơn lẻ) Giải pháp tích hợp của đề tài (MicroStation + Famis + MicroGCNs)
Thời gian biên tập 1 tờ bản đồ 15 - 20 ngày 5 - 7 ngày 1 - 2 ngày (Giảm $\approx 75%$)
Khả năng tự động phát hiện lỗi Topology Hoàn toàn không có Thủ công bằng mắt thường (bỏ sót $>15%$) Tự động $100%$ qua MRFClean / MRFFlag
Mức độ tích hợp thuộc tính pháp lý Ghi sổ mục kê giấy rời Nhập bảng Excel rời rạc Liên kết trực tiếp vào nhãn thửa và CSDL
Khả năng chia sẻ mạng nội bộ Không thể Chia sẻ file đơn giản, dễ ghi đè lỗi Phân quyền và xử lý dữ liệu tập trung qua LAN
Mức độ tuân thủ quy chuẩn TN&MT Lỗi thời (theo chuẩn cũ 1980) Không đồng bộ định dạng Chuẩn hóa $100%$ theo Thông tư 17/2009/TT-BTNMT

Đóng góp thực tiễn cho ngành

Dự án cung cấp một tài liệu tham khảo hoàn chỉnh về mặt phương pháp luận và kỹ thuật xử lý dữ liệu cho các đơn vị tư vấn đo đạc bản đồ khi thực hiện nhiệm vụ đo đạc chỉnh lý bản đồ địa chính cấp xã. Đề tài đóng góp bộ cơ sở dữ liệu số chuẩn xác cho xã Cam An, tạo nền tảng vững chắc cho quá trình chuyển đổi số ngành tài nguyên môi trường tại huyện Cam Lộ, tỉnh Quảng Trị.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Cấp đổi Giấy chứng nhận quyền sử dụng đất hàng loạt: Khi người dân xã Cam An có nhu cầu cấp đổi từ Giấy chứng nhận cũ (theo chỉ thị 299 hoặc các thời kỳ trước) sang Giấy chứng nhận mới, cán bộ địa chính chỉ cần tra cứu mã số thửa đất trên hệ thống bản đồ số đã chỉnh lý. Mọi thông tin về kích thước hình học, ranh giới, tọa độ mốc giới và lịch sử biến động đều được truy xuất tức thì, rút ngắn thời gian giải quyết thủ tục hành chính từ 30 ngày xuống còn dưới 5 ngày làm việc.
  2. Phục vụ công tác bồi thường, giải phóng mặt bằng: Đối với các dự án mở rộng Quốc lộ 1A, Tỉnh lộ 71 hoặc phát triển các cụm công nghiệp trên địa bàn xã, hệ thống CSDLĐC cung cấp số liệu thống kê chính xác về nguồn gốc đất, loại đất (đất ở nông thôn ONT, đất trồng lúa LUA, đất cây lâu năm CLN) và chủ sở hữu hợp pháp, ngăn chặn triệt để tình trạng khai báo gian lận diện tích để trục lợi tiền đền bù.
  3. Giải quyết tranh chấp ranh giới đất đai: Khi phát sinh mâu thuẫn ranh giới giữa các hộ gia đình, cán bộ chuyên môn sử dụng tọa độ pháp lý đã được chuẩn hóa trên bản đồ số .dgn và dùng máy định vị vệ tinh phục hồi lại chính xác vị trí tim mốc trên thực địa với sai số dưới $5\text{ cm}$, cung cấp chứng cứ pháp lý khách quan để hòa giải thành công.

Yêu cầu triển khai và khả năng mở rộng

Yêu cầu cấu hình hệ thống tối thiểu:

  • Phần cứng máy trạm (Client Workstation): CPU Intel Core i3 thế hệ 8 hoặc tương đương, RAM $8\text{ GB}$, Ổ cứng SSD $256\text{ GB}$, Màn hình độ phân giải tối thiểu Full HD ($1920\times1080$).
  • Phần cứng máy chủ (Server): CPU Intel Xeon hoặc Core i7, RAM $16\text{ GB}$, SSD lưu trữ $1\text{ TB}$ cấu hình RAID 1 (bảo vệ an toàn dữ liệu), card mạng Gigabit Ethernet.
  • Hạ tầng mạng: Mạng nội bộ LAN tốc độ $1\text{ Gbps}$, hệ thống chia sẻ switch kết nối các phòng ban.
  • Phần mềm nền tảng: Windows 10/11 64-bit, Bentley MicroStation SE / V8, Famis 2015, Tiện ích MicroGCNs, Microsoft Office 2016/2019.
  • Thiết bị ngoại nghiệp: Máy thu GNSS 2 tần số đạt chuẩn đo động RTK, máy toàn đạc điện tử độ chính xác đo góc $\le 2''$, đo cạnh $\le 2\text{ mm} + 2\text{ ppm}$.

Lộ trình nhân rộng mô hình:

  • Tháng 1 - 3: Hoàn thiện đóng gói CSDLĐC xã Cam An, bàn giao cơ quan chuyên môn huyện Cam Lộ.
  • Tháng 4 - 8: Nhân rộng quy trình đo đạc chỉnh lý và chuẩn hóa CSDL cho các xã lân cận trong huyện (Cam Thủy, Cam Thành, Cam Hiếu...).
  • Tháng 9 - 12: Tích hợp đồng bộ toàn bộ CSDLĐC cấp huyện vào Hệ thống Thông tin Đất đai Quốc gia (VBDLIS) phục vụ vận hành chính phủ điện tử.

Hạn chế và hướng phát triển

Hạn chế tồn tại

  1. Khó khăn từ điều kiện tự nhiên và khí hậu: Xã Cam An chịu tác động khắc nghiệt của chế độ khí hậu khô nóng gió Tây Nam (tháng 2 đến tháng 9) và mưa lũ tập trung với cường suất lớn kèm bão (tháng 9 đến tháng 11, lượng mưa có thể lên đến 1.000 mm). Điều này gây cản trở lớn đến tiến độ đo đạc dã ngoại và bảo quản tài liệu giấy.
  2. Tính phức tạp của lịch sử quản lý đất đai: Một số khu vực đất có sự chuyển nhượng ngầm qua tay nhiều chủ mà không đăng ký biến động, hoặc hồ sơ 299 trước đây đo bao chung cho nhiều hộ gia đình dẫn đến khó khăn trong việc phân tách ranh giới và xác định chủ thể chịu trách nhiệm ký nhận.
  3. Hạn chế về hạ tầng công nghệ: Hệ thống mới chỉ vận hành tối ưu trong phạm vi mạng LAN cục bộ tại văn phòng; chưa có module kết nối đồng bộ trực tiếp (Real-time Cloud Sync) giữa máy đo ngoài thực địa và cơ sở dữ liệu tại trung tâm.

Hướng phát triển tương lai

  1. Ứng dụng công nghệ bay chụp không người lái (UAV/Drone LiDAR): Tích hợp ảnh viễn thám độ phân giải siêu cao (GSD $< 3\text{ cm}$) thu nhận từ thiết bị bay không người lái để tự động hóa khâu vector hóa ranh giới đối với các khu vực địa hình đồi núi, đất lâm nghiệp phức tạp khó tiếp cận bằng phương pháp đo mặt đất truyền thống.
  2. Nâng cấp lên nền tảng WebGIS và ứng dụng di động (Mobile App): Xây dựng ứng dụng di động định vị phục vụ cán bộ địa chính xã tra cứu thông tin quy hoạch, ranh giới thửa đất trực tiếp ngoài hiện trường qua điện thoại thông minh/máy tính bảng có kết nối 4G/5G.
  3. Tích hợp ký số điện tử: Triển khai cơ chế xác nhận mốc giới và ký duyệt hồ sơ kỹ thuật thửa đất bằng chữ ký số thông minh (Smart CA), tiến tới số hóa $100%$ không sử dụng giấy tờ in ấn trung gian.

Đối tượng hưởng lợi

  • Cán bộ địa chính và Cơ quan quản lý nhà nước (UBND xã Cam An, Phòng TN&MT huyện Cam Lộ): Sở hữu bộ công cụ chuẩn mực và cơ sở dữ liệu số hóa $100%$ chính xác; rút ngắn $70%$ thời gian xử lý các nghiệp vụ đăng ký biến động, cấp mới/cấp đổi GCN và thống kê kiểm kê đất đai hàng năm.
  • Người dân và Doanh nghiệp trên địa bàn xã Cam An: Được bảo đảm quyền và lợi ích hợp pháp về quyền sử dụng đất; thông tin ranh giới rõ ràng giúp ngăn ngừa tranh chấp; thủ tục hành chính liên quan đến đất đai được giải quyết minh bạch, thuận tiện và nhanh chóng.
  • Sinh viên, Kỹ sư ngành Quản lý Đất đai và Kỹ thuật Trắc địa - Bản đồ: Tiếp cận tài liệu thực hành chuyên sâu mô tả chi tiết từng bước vận hành các phần mềm MicroStation, Famis, MicroGCNs và cách xử lý các lỗi kỹ thuật thực tế phát sinh trong quá trình biên tập bản đồ địa chính.
  • Các viện nghiên cứu và Đơn vị tư vấn đo đạc bản đồ: Có thêm cơ sở thực tiễn và mô hình triển khai mẫu có thể chuyển giao công nghệ để áp dụng cho các dự án đo đạc chỉnh lý CSDLĐC tại các địa phương khác có đặc điểm tương đồng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để triển khai giải pháp này là gì?

Để triển khai hệ thống biên tập và quản lý CSDL địa chính theo giải pháp của đề tài, đơn vị cần trang bị:

  • Phần cứng: Máy trạm tối thiểu chip Intel Core i3 (khuyến nghị Core i5), RAM tối thiểu $8\text{ GB}$, ổ cứng SSD còn trống tối thiểu $50\text{ GB}$ để chứa dữ liệu ảnh scan và file vector .dgn. Hệ thống mạng nội bộ LAN tối thiểu đạt băng thông $100\text{ Mbps}$ (khuyến nghị $1\text{ Gbps}$).
  • Phần mềm: Hệ điều hành Windows 7/10/11 (32-bit hoặc 64-bit), phần mềm nền tảng Bentley MicroStation (SE hoặc V8), bộ công cụ chuyên ngành Famis (phiên bản 2015), tiện ích MicroGCNs (tích hợp chuẩn Thông tư 17/2009/TT-BTNMT), bộ gõ TCVN3/ABC và Microsoft Excel.

2. Giới hạn mở rộng (Scalability) của hệ thống khi quản lý dữ liệu toàn huyện là gì và cách xử lý?

Khi mở rộng quy mô từ cấp xã ($11.022\text{ thửa}$) lên cấp toàn huyện (hàng trăm nghìn thửa đất), hạn chế lớn nhất là dung lượng lưu trữ tệp .dgn và tốc độ truy vấn qua mạng LAN bị suy giảm do kiến trúc file-based. Giải pháp xử lý bao gồm:

  • Phân chia dữ liệu theo đơn vị hành chính xã/thị trấn và quản lý theo danh mục tờ bản đồ chuẩn.
  • Chuyển đổi mô hình lưu trữ tệp .dgn sang cơ sở dữ liệu không gian quan hệ (Spatial RDBMS) như Oracle Spatial hoặc PostgreSQL/PostGIS thông qua hệ thống phần mềm quản lý đất đai cấp quốc gia VILIS hoặc VBDLIS.
  • Thiết lập máy chủ trung tâm (Dedicated Server) đặt tại Chi nhánh Văn phòng Đăng ký đất đai huyện để quản trị và phân quyền truy cập tập trung.

3. Hệ thống tích hợp với các cơ sở dữ liệu đất đai hiện hữu (VILIS/VBDLIS) như thế nào?

Dữ liệu được tạo ra từ quy trình MicroStation + Famis tuân thủ nghiêm ngặt chuẩn thông tin địa lý quốc gia (Quyết định số 06/2007/QĐ-BTNMT). Do đó, sản phẩm đầu ra bao gồm:

  • Dữ liệu không gian: Các tệp .dgn đã được tạo Topology sạch, đúng level quy định, có thể nhập trực tiếp (Import) vào phần mềm VILIS/VBDLIS mà không gặp lỗi cấu trúc.
  • Dữ liệu thuộc tính: Các bảng dữ liệu bóc tách được xuất dưới dạng bảng chuẩn (.dbf, .xls, .csv), liên kết với dữ liệu không gian qua trường khóa duy nhất là Mã xã + Số tờ + Số thửa (Unique Parcel Identifier), bảo đảm đồng bộ hoàn toàn khi chuyển giao vào hệ thống cơ sở dữ liệu quốc gia.

4. Quy trình bảo trì và cập nhật biến động đất đai thường xuyên diễn ra ra sao?

Khi phát sinh biến động đất đai (ví dụ: tách thửa, tặng cho, chuyển nhượng):

  • Bước 1: Cán bộ đo đạc tiến hành đo đạc chỉnh lý biến động ranh giới thửa đất tại thực địa bằng máy toàn đạc hoặc máy vệ tinh GNSS.
  • Bước 2: Mở tệp bản đồ số .dgn của tờ bản đồ chứa thửa đất biến động trên MicroStation, cập nhật đường ranh giới mới, xóa bỏ ranh giới cũ.
  • Bước 3: Chạy lại chức năng tạo Topology và gán nhãn thửa đất mới trên Famis; cập nhật số thửa mới và phân bổ lại diện tích.
  • Bước 4: Cập nhật thông tin chủ sử dụng đất mới vào cơ sở dữ liệu thuộc tính và lưu trữ lịch sử biến động trong sổ mục kê điện tử.

5. Chi phí ước tính và thời gian hoàn vốn đầu tư (ROI) của dự án?

  • Chi phí triển khai: Bao gồm chi phí trang thiết bị máy đo đạc vệ tinh, máy tính, bản quyền phần mềm, công lao động khảo sát ngoại nghiệp, scan hồ sơ và nhập liệu nội nghiệp. Với quy mô cấp xã, tổng mức kinh phí tiết kiệm hơn khoảng $40 - 50%$ so với việc thuê đo vẽ mới hoàn toàn từ đầu do tận dụng được hệ thống mốc khống chế và chỉnh lý kế thừa tài liệu cũ.
  • Khung thời gian hoàn vốn (ROI): Giá trị mang lại không chỉ ở mặt tài chính trực tiếp mà chủ yếu là lợi ích kinh tế - xã hội. Dự án giúp tăng hiệu suất thu thuế sử dụng đất phi nông nghiệp, thuế thu nhập cá nhân từ chuyển nhượng bất động sản và lệ phí cấp đổi GCN. Thời gian hoàn vốn xã hội ước tính đạt được trong vòng $12 - 18\text{ tháng}$ sau khi đưa toàn bộ hệ thống cơ sở dữ liệu vào vận hành chính thức.

Kết luận

Đề tài "Chỉnh lý bản đồ địa chính, xây dựng cơ sở dữ liệu địa chính xã Cam An, huyện Cam Lộ, tỉnh Quảng Trị" đã giải quyết thành công bài toán thực tiễn cấp bách trong công tác quản lý tài nguyên đất đai tại địa phương. Bằng việc ứng dụng đồng bộ chuỗi giải pháp công nghệ tiên tiến (MicroStation, Famis, TMV.Map, MicroGCNs) kết hợp với trang thiết bị đo đạc vệ tinh hiện đại, dự án đã chuyển đổi thành công hệ thống bản đồ giấy 299 cũ sang hệ cơ sở dữ liệu địa chính số hoàn chỉnh, đạt chuẩn tọa độ quốc gia VN-2000.

Các kết quả định lượng nổi bật gồm việc thu thập $10.586$ hồ sơ ($95.14%$), chuẩn hóa $10.654$ thửa đất ($96.66%$), hoàn thiện $3$ tờ bản đồ địa chính trọng điểm (tờ 29, 37, 40) và đạt tỷ lệ đồng thuận ký nhận mốc giới trên $97%$ tại thôn điểm Mỹ Hòa là minh chứng rõ nét cho tính khả thi, độ tin cậy và giá trị ứng dụng cao của đề tài. Thành công của nghiên cứu không chỉ nâng cao hiệu lực quản lý nhà nước về đất đai tại xã Cam An mà còn là mô hình chuẩn mực để mở rộng áp dụng cho các xã, thị trấn trên toàn địa bàn huyện Cam Lộ và tỉnh Quảng Trị. Các cơ quan quản lý, đơn vị tư vấn đo đạc và người làm chuyên môn có thể ứng dụng trực tiếp quy trình công nghệ này để đẩy nhanh tiến độ xây dựng Chính quyền điện tử và chuyển đổi số ngành Tài nguyên và Môi trường.
