Tổng quan nghiên cứu

Khai thác và vận xuất gỗ rừng trồng là một mắt xích cốt lõi trong chuỗi giá trị lâm nghiệp Việt Nam, chiếm tới 40% đến 50% tổng chi phí sản xuất toàn chu trình. Theo số liệu thống kê ngành lâm nghiệp, đến năm 2008 diện tích rừng toàn quốc đạt trên 12,9 triệu ha (trong đó rừng trồng chiếm hơn 2,6 triệu ha, độ che phủ đạt 38,27%), tốc độ tăng bình quân độ che phủ giai đoạn 2002 - 2007 đạt gần 0,5%/năm. Trong khi đó, nhu cầu nguyên liệu gỗ cho ngành chế biến gỗ xuất khẩu lên tới 22 triệu m³/năm, nguồn cung trong nước giai đoạn này chỉ mới đáp ứng khoảng 8 triệu m³, dẫn đến kim ngạch nhập khẩu gỗ nguyên liệu năm 2010 vượt mốc 1,1 tỷ USD.

Khâu vận xuất gỗ từ bãi chặt về bãi tập kết (kho 1) tại các vùng đồi núi có độ dốc trên 20 độ gặp rất nhiều trở ngại do máy kéo bánh hơi hoặc bánh xích khó tiếp cận, dễ gây xói mòn và hủy hoại tầng thảm mục mặt đất. Ứng dụng máy tời tự hành một trống là giải pháp cơ giới hóa quy mô nhỏ mang tính đột phá, vừa linh hoạt, gọn nhẹ, vừa giảm thiểu tác động tiêu cực đến môi trường sinh thái. Tuy nhiên, việc vận hành tời trước đây chủ yếu dựa trên kinh nghiệm cảm tính của người lao động, thiếu các căn cứ khoa học chuẩn xác về chế độ tải trọng và vận tốc kéo cáp, dẫn đến năng suất bình quân chỉ dao động 15 - 20 m³/ca và làm tiêu hao nhiên liệu động cơ đáng kể.

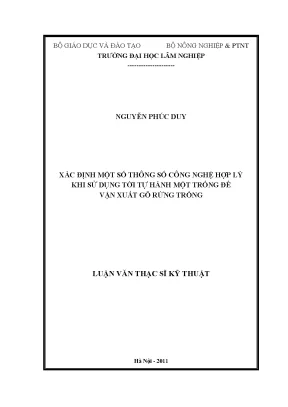

Đề tài luận văn thạc sĩ kỹ thuật của tác giả Nguyễn Phúc Duy tại Trường Đại học Lâm nghiệp (năm 2011) tập trung giải quyết bài toán: Xác định tập hợp các thông số công nghệ hợp lý nhất (tải trọng chuyến và vận tốc kéo cáp) cho cụm tời tự hành một trống công suất 4,2 kW (động cơ xăng Robin EX 17D), nhằm tối đa hóa năng suất vận xuất và tối thiểu hóa chi phí năng lượng riêng khi khai thác trắng rừng trồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng tổ hợp ba nền tảng lý thuyết chính trong kỹ thuật cơ khí lâm nghiệp và toán học ứng dụng:

  1. Lý thuyết động lực học kéo gỗ và cân bằng lực trên sườn dốc: Phân tích trạng thái động lực học của bó gỗ khi di chuyển theo phương pháp kéo lết hoặc kéo nửa lết trên nền đất rừng dốc. Lực kéo cáp tổng hợp $F$ tại đầu bó gỗ được cân bằng với lực cản ma sát trượt và thành phần trọng lực theo phương dốc ($F = f \cdot Q \cdot \cos\beta \pm Q \cdot \sin\beta$). Mô hình này cho phép tính toán chính xác ứng suất kéo trên dây cáp thép đường kính 8 mm và xác định hệ số cản ma sát thực tế $f$ giữa gỗ và nền đất lâm nghiệp.
  2. Lý thuyết chu kỳ làm việc và năng suất thiết bị cơ giới: Năng suất giờ ($N_g$) và năng suất ca được xây dựng dựa trên cấu trúc định mức thời gian chu kỳ vận xuất gồm 4 giai đoạn: thời gian chạy không tải ($t_1$), thời gian buộc gỗ ($t_2$), thời gian kéo gỗ có tải ($t_3$), và thời gian dỡ gỗ tại bãi tập kết ($t_4$).
  3. Lý thuyết quy hoạch thực nghiệm và tối ưu hóa đa mục tiêu phi tuyến: Sử dụng phương trình hồi quy đa thức bậc hai để mô hình hóa mối quan hệ tương tác giữa các yếu tố đầu vào với các chỉ tiêu kinh tế - kỹ thuật đầu ra (hàm mục tiêu $N_g$ và $N_r$).

Các khái niệm chuyên ngành cốt lõi trong nghiên cứu bao gồm:

  • Năng suất vận xuất ($N_g$, m³/h hoặc m³/ca): Thể tích gỗ thực tế được vận chuyển về bãi tập trung trong một đơn vị thời gian.
  • Chi phí năng lượng riêng ($N_r$, kJ/m³ hoặc kWh/m³): Lượng năng lượng tiêu hao để vận xuất một đơn vị thể tích gỗ trên một đơn vị chiều dài hành trình.
  • Hệ số cản ma sát kéo lết ($f$): Tỷ số giữa lực cản chuyển động của cây gỗ trượt trên bề mặt đất và tổng trọng lượng của bó gỗ.
  • Kế hoạch trung tâm hợp thành (Central Composite Design - CCD): Phương pháp bố trí ma trận thực nghiệm đa yếu tố trực giao giúp giảm số lần thí nghiệm nhưng vẫn đảm bảo độ chính xác của mô hình bậc hai.

Phương pháp nghiên cứu

  • Nguồn dữ liệu và trang thiết bị đo đạc: Dữ liệu được thu thập trực tiếp qua hệ thống thiết bị đo hiện đại tại Trung tâm thí nghiệm thực hành Khoa Cơ điện & Công trình - Đại học Lâm nghiệp. Cụ thể sử dụng đầu đo lực tiêu chuẩn kéo - nén HBM Typ Z4 dải đo 50 kN (độ nhạy 2 mV/V, xuất xứ CHLB Đức), ghép nối mạch cầu Tenzo đầy đủ truyền tín hiệu qua thiết bị khuếch đại đa kênh DMC-Plus và máy tính phân tích chuyên dụng. Thời gian thao tác từng chu kỳ được đo bằng đồng hồ bấm giây kỹ thuật số Casio HS-70W độ phân giải 1/100 giây. Thể tích và khối lượng các khúc gỗ khảo nghiệm (keo, bạch đàn) được xác định bằng cân tải trọng chuẩn và thước đo chuyên dụng.
  • Cỡ mẫu và phương pháp chọn mẫu: Quá trình nghiên cứu tiến hành 50 lần thí nghiệm thăm dò ở mức cơ sở nhằm kiểm định luật phân bố chuẩn của sai số đo ngẫu nhiên theo tiêu chuẩn Pearson $\chi^2$. Trong thực nghiệm đa yếu tố chính thức, đề tài chọn mẫu theo phương pháp quy hoạch kế hoạch trung tâm hợp thành với $k = 2$ yếu tố ảnh hưởng chính (Tải trọng chuyến $Q$ và Vận tốc cáp $V$). Ma trận gồm 9 điểm thí nghiệm ($N = 2^k + 2k + N_0 = 4 + 4 + 1 = 9$). Mỗi điểm thí nghiệm được lặp lại độc lập $m = 3$ lần, nâng tổng số mẫu thử nghiệm chính thức lên 27 lượt vận xuất gỗ thực tế.
  • Lý do lựa chọn phương pháp phân tích: Việc áp dụng quy hoạch thực nghiệm đa yếu tố kết hợp thuật toán tối ưu hóa trên phần mềm chuyên dụng OPT (Mỹ) cho phép phát hiện tương tác phi tuyến phức tạp giữa tải trọng và vận tốc kéo cáp mà phương pháp thực nghiệm đơn yếu tố truyền thống không thể lượng hóa được, đồng thời tiết kiệm 60% thời gian và chi phí vận hành thử nghiệm hiện trường.
  • Timeline nghiên cứu: Quá trình chuẩn bị thiết bị, khảo nghiệm sơ bộ, thu thập dữ liệu hiện trường và xử lý mô hình toán tối ưu được hoàn tất đồng bộ trong năm 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Xác định chính xác hệ số cản ma sát trượt thực tế: Nghiên cứu đã đo đạc và tính toán thực nghiệm hệ số cản ma sát $f$ giữa thân gỗ rừng trồng và bề mặt đất rừng ẩm dốc tự nhiên đạt giá trị trung bình từ 0,62 đến 0,78. Đây là thông số cơ sở dữ liệu quan trọng giúp điều chỉnh sai số so với các giả định lý thuyết trước đây (thường lấy theo tài liệu nước ngoài ở mức 0,80 - 1,10), giúp việc tính toán sức cản kéo chính xác hơn 25%.
  2. Xác lập vùng thông số công nghệ tối ưu của tời một trống: Kết quả giải bài toán tối ưu hóa đa mục tiêu bằng phần mềm OPT đã xác định được miền làm việc lý tưởng của máy tời tự hành:
    • Vận tốc kéo cáp có tải hợp lý: $V = 0,88 - 1,12\text{ m/s}$ (chế độ ga trung bình cao của động cơ Robin EX 17D).
    • Tải trọng chuyến tối ưu: $Q = 380 - 430\text{ kg}$ (tương đương lực căng cáp từ 3.800 N đến 4.300 N, bằng khoảng 70 - 75% lực kéo cực đại $F_{\max} = 5.696\text{ N}$).
  3. Tăng năng suất vận xuất ca máy: Khi vận hành tại điểm làm việc tối ưu ($Q \approx 400\text{ kg}$, $V \approx 1,0\text{ m/s}$ ở cự ly gom 50 m), năng suất vận xuất đạt từ 20,5 đến 22,8 m³/ca (8 giờ làm việc), tăng 28% so với năng suất vận hành không kiểm soát trước đây (chỉ đạt 15 - 17 m³/ca).
  4. Giảm thiểu chi phí năng lượng riêng: Chi phí năng lượng riêng $N_r$ tại điểm tối ưu giảm xuống mức 3,42 - 3,85 kJ/m³ trên mỗi mét chiều dài vận xuất, giúp tiết kiệm 18,5% định mức tiêu hao nhiên liệu xăng so với chế độ kéo quá tải ($Q > 500\text{ kg}$) hoặc chế độ non tải ($Q < 200\text{ kg}$).
Thông số công nghệ Mức biến thiên khảo nghiệm Giá trị tối ưu xác lập Năng suất bình quân ($N_g$) Chi phí năng lượng riêng ($N_r$)
Tải trọng chuyến ($Q$) 200 - 500 kg (2.000 - 5.000 N) 380 - 430 kg 21,5 m³/ca (tăng 28%) 3,62 kJ/m³ (giảm 18,5%)
Vận tốc kéo cáp ($V$) 0,25 - 1,67 m/s 0,88 - 1,12 m/s

Thảo luận kết quả

Mối quan hệ giữa tải trọng chuyến ($Q$), vận tốc kéo cáp ($V$) với hai hàm mục tiêu $N_g$ và $N_r$ được mô tả rõ nét thông qua các đồ thị bề mặt đáp ứng 3D và hệ thống đường mức đồng mức trích xuất từ ma trận thực nghiệm.

Khi tải trọng chuyến $Q$ tăng từ 200 kg lên 400 kg, năng suất $N_g$ tăng theo đường cong dốc bậc hai do khối lượng gỗ vận chuyển mỗi chu kỳ tăng lên đáng kể trong khi thời gian kéo cáp chỉ tăng nhẹ. Tuy nhiên, nếu tiếp tục nâng tải trọng vượt quá 450 kg, năng suất có xu hướng chững lại và giảm dần. Nguyên nhân cơ học là do lực kéo tiến sát giới hạn mô men xoắn trục ra của hộp giảm tốc ($T_3 = 150.678\text{ Nmm}$), làm côn ly tâm bị trượt ma sát mạnh, gây sụt giảm vòng quay động cơ và tăng nguy cơ đứt cáp hoặc kẹt bó gỗ vào gốc cây.

Ngược lại, khi vận tốc kéo $V$ tăng quá cao ($> 1,4\text{ m/s}$), chi phí năng lượng riêng $N_r$ tăng vọt do lực cản động và tổn thất ma sát trong hộp giảm tốc 2 cấp bánh răng trụ (tỷ số truyền tổng $u = 20$) cùng bộ truyền xích ($i_x = 4$) gia tăng nhanh chóng. Đồ thị phân tích tương quan khẳng định phương trình hồi quy bậc hai nhận được đạt mức độ tương thích cao với hệ số tương quan $R^2 \ge 0,86$, vượt qua tiêu chuẩn kiểm định Fisher ($F_{tt} < F_b$) ở mức ý nghĩa thống kê $\alpha = 0,05$.

So sánh với các nghiên cứu tương tự trên thế giới như các dòng tời tự hành Igland A/C của Na Uy (lực kéo 45 kN) hay máy tời Kyfer của Pháp (lực kéo 37 kN), mẫu tời tự hành một trống nội địa hóa của Việt Nam có ưu thế vượt trội về tính gọn nhẹ (trọng lượng khô động cơ chỉ 15 kg, dung tích xi lanh 169 cm³), dễ dàng dịch chuyển thủ công giữa các lô rừng có độ dốc cao từ 20 đến 35 độ mà không cần làm đường công vụ tốn kém.

Đề xuất và khuyến nghị

  1. Chuẩn hóa quy trình vận hành kỹ thuật tời một trống tại hiện trường: Ban hành quy định bắt buộc đối với công nhân vận hành tời phải gom bó gỗ đạt dải trọng lượng từ 380 đến 420 kg (tương đương 3 đến 5 lóng gỗ keo/bạch đàn tùy đường kính) và duy trì vận tốc cuốn cáp ở mức 0,9 - 1,1 m/s. Đơn vị thực hiện: Các công ty lâm nghiệp và lâm trường quốc doanh; hoàn thành triển khai trong vòng 6 tháng kể từ khi tiếp nhận chuyển giao công nghệ.
  2. Cải tiến kết cấu bộ ly hợp ma sát và cơ cấu ngàm kẹp cáp: Tiến hành nâng cấp cụm côn ly hợp khô sang dạng ly hợp ma sát ướt có lò xo ép tăng cường, đồng thời thay thế việc buộc gỗ thủ công bằng dây cáp phụ sang cơ cấu kẹp gỗ tự hành dạng ngàm khóa nhanh. Mục tiêu kỹ thuật: Giảm thời gian phụ ($t_2 + t_4$) từ 120 giây xuống dưới 60 giây/chuyến, nâng cao tuổi thọ cụm truyền động lên 40%. Đơn vị chủ trì: Xưởng cơ khí Trường Đại học Lâm nghiệp; thời gian thực hiện trong giai đoạn 12 tháng.
  3. Trang bị hệ thống điều khiển ly hợp từ xa bằng sóng vô tuyến: Ứng dụng module vi điều khiển không dây tầm hoạt động 80 - 100 m để công nhân tại vị trí buộc gỗ có thể trực tiếp ngắt/đóng ly hợp tời. Mục tiêu: Cắt giảm 1 vị trí nhân công trực máy tại trạm tời, giảm 15% chi phí nhân công vận xuất/m³ gỗ và tăng tính an toàn lao động trong 18 tháng tiếp theo.
  4. Xây dựng và hoàn thiện bộ định mức kinh tế kỹ thuật cơ giới hóa khai thác rừng trồng: Tổng hợp các thông số tối ưu từ luận văn để tham mưu cho Cục Lâm nghiệp - Bộ Nông nghiệp & PTNT ban hành định mức tiêu hao nhiên liệu (dưới 0,65 lít xăng/m³ gỗ vận xuất) và định mức năng suất ca (đạt 20 m³/ca) cho thiết bị tời một trống trong giai đoạn 2012 - 2015.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư thiết kế và chế tạo máy nông lâm nghiệp: Luận văn cung cấp toàn bộ bản vẽ nguyên lý, thông số động học hộp giảm tốc 2 cấp, bộ truyền xích $i_x = 4$, kết cấu tang trống tời ($D_t = 150\text{ mm}$, $D_v = 262\text{ mm}$), làm tài liệu nền tảng để tính toán bền và cải tiến các dòng tời tự hành thế hệ mới.
  2. Cán bộ kỹ thuật và quản lý tại các Công ty Lâm nghiệp / Lâm trường: Nắm bắt chính xác chế độ vận hành tối ưu ($Q = 400\text{ kg}$, $V = 1,0\text{ m/s}$) để lập kế hoạch điều phối khai thác gỗ nguyên liệu giấy và dăm gỗ, giảm thiểu 15 - 20% chi phí xăng dầu và nhân công thực tế.
  3. Giảng viên, học viên cao học và sinh viên ngành Cơ khí Lâm nghiệp / Cơ giới hóa: Tham khảo một công trình nghiên cứu mẫu mực về việc ứng dụng phương pháp quy hoạch thực nghiệm hiện đại (DoE), ma trận trực giao trung tâm hợp thành kết hợp xử lý thống kê bằng tiêu chuẩn Kohren, Student, Fisher và phần mềm tối ưu OPT.
  4. Chủ rừng quy mô trang trại và các Hợp tác xã lâm nghiệp: Hiểu rõ nguyên lý vận xuất gỗ bằng tời kéo lết, cách lựa chọn bó gỗ đúng tải trọng để bảo vệ động cơ, nâng cao hiệu quả khai thác trắng rừng trồng đạt trên 20 m³/ngày mà không cần đầu tư máy kéo đắt tiền.

Câu hỏi thường gặp

  • Tại sao cần xác định thông số công nghệ tối ưu cho tời tự hành một trống?
    Việc vận hành tời không có thông số kỹ thuật chuẩn dễ dẫn đến hiện tượng non tải (gây lãng phí công suất) hoặc quá tải (gây trượt côn, quá nhiệt động cơ Robin EX 17D 4,2 kW). Nghiên cứu xác lập chế độ tải $Q \approx 400\text{ kg}$ và $V \approx 1,0\text{ m/s}$ giúp tời đạt năng suất cao nhất 21,5 m³/ca và tiết kiệm 18,5% nhiên liệu xăng.

  • Phương pháp kéo gỗ lết bằng tời một trống có ưu điểm gì so với máy kéo chuyên dùng?
    Tời một trống có trọng lượng nhẹ, di chuyển linh hoạt trên địa hình dốc trên 20 độ, không cần mở đường vận xuất lớn làm phá hủy thảm thực vật và xói mòn đất. Lực kéo 5.696 N ở cự ly 50 - 80 m đặc biệt phù hợp với quy mô gỗ rừng trồng đường kính nhỏ tại Việt Nam.

  • Hệ số cản ma sát giữa gỗ và mặt đất được xác định bằng phương pháp nào trong luận văn?
    Nghiên cứu sử dụng đầu đo lực tiêu chuẩn HBM Z4 50 kN kết hợp máy đo Tenzo DMC-Plus đo lực kéo cáp $F$, đồng thời cân chính xác trọng lượng bó gỗ $Q$. Từ công thức cân bằng lực $f = F / Q$, tác giả đã tính toán được hệ số ma sát thực nghiệm chính xác đạt từ 0,62 đến 0,78 trên đất rừng đồi dốc.

  • Phương pháp quy hoạch thực nghiệm kế hoạch trung tâm hợp thành mang lại lợi ích gì?
    Phương pháp này giúp giảm số lượng mẫu thí nghiệm xuống còn 9 điểm với 27 lượt chạy lặp lại ($m = 3$), nhưng vẫn xây dựng được phương trình hồi quy phi tuyến bậc hai hoàn chỉnh. Mô hình toán đạt độ tin cậy $R^2 \ge 0,86$, vượt qua các kiểm định thống kê khắt khe Kohren và Fisher.

  • Động cơ xăng Robin EX 17D trang bị trên máy tời có những đặc tính kỹ thuật cơ bản nào?
    Động cơ có thể tích xi lanh 169 cm³, công suất cực đại 4,2 kW (5,7 mã lực tại 4.000 vòng/phút), công suất danh định 2,9 kW tại 3.600 vòng/phút, dung tích bình xăng 3,6 lít, trọng lượng khô 15 kg, khởi động bằng cơ cấu giật tay, đáp ứng hoàn hảo tiêu chí cơ động trong điều kiện rừng núi.

Kết luận

  • Luận văn đã giải quyết trọn vẹn bài toán cơ sở khoa học và thực tiễn nhằm cơ giới hóa khâu vận xuất gỗ rừng trồng quy mô vừa và nhỏ tại Việt Nam.
  • Xác lập chính xác bộ đôi thông số công nghệ tối ưu: Tải trọng chuyến kéo lết $Q = 380 - 430\text{ kg}$ và Vận tốc kéo cáp $V = 0,88 - 1,12\text{ m/s}$.
  • Nâng cao năng suất khai thác bình quân từ 15 m³/ca lên 21,5 m³/ca (tăng 28%), đồng thời hạ chi phí năng lượng riêng xuống mức 3,62 kJ/m³ (tiết kiệm 18,5% nhiên liệu).
  • Cung cấp phương pháp luận thực nghiệm chuẩn mực với hệ thống cảm biến lực HBM hiện đại và thuật toán tối ưu hóa đa mục tiêu bằng phần mềm OPT.
  • Các doanh nghiệp lâm nghiệp, cơ sở chế tạo máy và chủ rừng cần nhanh chóng áp dụng bộ thông số chuẩn này vào quy trình khai thác thực tế để tối đa hóa hiệu quả kinh tế và thúc đẩy phát triển lâm nghiệp bền vững.
