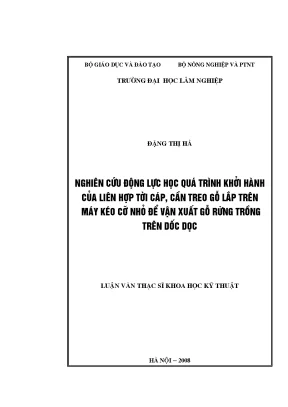

Nghiên cứu động lực học quá trình khởi hành của liên hợp máy trong vận xuất gỗ rừng trồng

Luận văn thạc sĩ nghiên cứu động lực học quá trình khởi hành của tời cáp cần treo gỗ trên máy kéo nhỏ, phục vụ vận xuất gỗ rừng trồng.

• Người hướng dẫn: Ts. Lê Văn Thái
• Trường học: Trường Đại học Lâm nghiệp
• Chuyên ngành: Kỹ thuật máy và thiết bị cơ giới hoá nông lâm nghiệp
• Đề tài: Nghiên cứu động lực học trong vận xuất gỗ rừng trồng
• Loại tài liệu: Luận văn thạc sĩ khoa học kỹ thuật
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• ĐẶT VẤN ĐỀ
• 1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tình hình sử dụng máy kéo nông nghiệp ở nước ta
• 1.2. Khái quát tình hình nghiên cứu và áp dụng máy kéo nông nghiệp vào việc vận xuất gỗ nhỏ rừng trồng

Tóm tắt

I. Tổng Quan Nghiên Cứu Động Lực Học Vận Xuất Gỗ Rừng Trồng

Nước ta vốn là một đất nước có tài nguyên rừng phong phú và đa dạng. Rừng gắn liền với cuộc sống của hàng chục triệu người dân, đóng vai trò quan trọng trong sự nghiệp xây dựng và bảo vệ Tổ Quốc. Bước vào thời kỳ công nghiệp hóa, hiện đại hóa, vai trò của rừng càng tăng lên trong việc bảo vệ môi trường, cung cấp lâm sản cho nền kinh tế. Dự án trồng mới 5 triệu ha rừng được mở ra với quy mô rộng lớn nhằm gây trồng rừng đặc dụng, phòng hộ và sản xuất. Thúc đẩy phát triển rừng là xu thế tất yếu của xã hội. Vai trò của rừng trồng ngày càng chiếm vị trí quan trọng trong việc đáp ứng nhu cầu về gỗ cho nền kinh tế quốc dân. Hiện nay, gỗ chủ yếu được lấy ra từ rừng trồng.

1.1. Tầm Quan Trọng Của Nghiên Cứu Vận Xuất Gỗ Rừng Trồng

Vận xuất gỗ hiệu quả đóng vai trò then chốt trong việc tối ưu hóa chuỗi cung ứng lâm sản. Nghiên cứu này không chỉ giúp giảm chi phí vận chuyển, mà còn góp phần bảo vệ môi trường và giảm thiểu tác động tiêu cực lên hệ sinh thái rừng. Việc lựa chọn phương pháp và thiết bị phù hợp cho từng địa hình cụ thể là yếu tố then chốt để đạt được hiệu quả cao nhất. Động lực học của quá trình vận xuất cần được phân tích kỹ lưỡng để đảm bảo an toàn và hiệu quả.

1.2. Thực Trạng Vận Xuất Gỗ Rừng Trồng Ở Việt Nam Hiện Nay

Hiện nay, việc khai thác gỗ từ rừng trồng diễn ra phân tán, trữ lượng ít, đường sá nhỏ hẹp, địa hình dốc lớn và không đồng đều. Điều kiện áp dụng cơ giới hóa cho khâu khai thác gặp những khó khăn nhất định. Máy kéo cỡ nhỏ được sử dụng phổ biến trong sản xuất nông lâm nghiệp. Nhiều đề tài nghiên cứu thiết kế thiết bị chuyên dùng, dùng nguồn động lực máy kéo cỡ nhỏ để vận chuyển, vận xuất gỗ rừng trồng.

II. Thách Thức Trong Vận Xuất Gỗ Rừng Trồng Trên Dốc Dọc

Vận xuất gỗ là quá trình di chuyển cây gỗ từ nơi chặt hạ về bãi tập kết. Đây là khâu khó khăn, nặng nhọc và phức tạp nhất trong dây chuyền công nghệ khai thác gỗ. Nó ảnh hưởng quyết định đến số lượng và chất lượng gỗ sau khi chặt hạ và ảnh hưởng lớn đến việc bảo vệ cây con cũng như đất rừng. Do đó, cần có những nghiên cứu về công nghệ, đặc biệt là về máy móc thiết bị trong khâu sản xuất này. Việc khởi hành Liên Hợp Máy (LHM) trên dốc dọc là một quá trình phức tạp và khó khăn. Quá trình khởi hành là quá trình chuyển từ trạng thái tĩnh sang trạng thái động, gây nên áp lực động đột ngột lên các cơ cấu của LHM.

2.1. Ảnh Hưởng Của Độ Dốc Đến Quá Trình Khởi Hành LHM

Độ dốc địa hình có ảnh hưởng lớn đến lực kéo cần thiết để khởi hành LHM. Khi độ dốc tăng, lực kéo yêu cầu cũng tăng theo, gây áp lực lên hệ thống truyền động và các bộ phận khác của máy. Điều này có thể dẫn đến hư hỏng hoặc giảm tuổi thọ của thiết bị. Do đó, cần phải tính toán kỹ lưỡng khả năng vận hành của LHM trên các địa hình dốc khác nhau để đảm bảo an toàn và hiệu quả.

2.2. Vấn Đề An Toàn Khi Vận Hành LHM Trên Địa Hình Dốc

Vận hành LHM trên địa hình dốc tiềm ẩn nhiều nguy cơ mất an toàn. Việc mất kiểm soát do trượt bánh hoặc lật máy có thể gây ra tai nạn nghiêm trọng cho người vận hành và những người xung quanh. Do đó, cần tuân thủ nghiêm ngặt các quy trình an toàn, kiểm tra kỹ thuật trước khi vận hành và sử dụng các thiết bị hỗ trợ như phanh, hệ thống cân bằng để giảm thiểu rủi ro.

2.3. Yếu Tố Kỹ Năng Điều Khiển Của Người Vận Hành LHM

Kỹ năng điều khiển của người vận hành đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả khi vận hành LHM trên địa hình dốc. Người vận hành cần có kiến thức và kinh nghiệm về cách sử dụng máy, cách xử lý các tình huống khẩn cấp và cách điều chỉnh tốc độ và hướng di chuyển phù hợp với địa hình. Đào tạo bài bản và kiểm tra kỹ năng thường xuyên là cần thiết.

III. Phương Pháp Nghiên Cứu Động Lực Học Quá Trình Vận Xuất Gỗ

Để hiểu rõ bản chất quá trình khởi hành của LHM trên dốc dọc và đánh giá các yếu tố ảnh hưởng đến chất lượng khởi hành, cần nắm được các tính chất động học và động lực học của từng phần tử và toàn bộ hệ thống của LHM trong quá trình khởi hành. Nghiên cứu cơ sở khoa học đề xuất chỉ dẫn sử dụng LHM, để đảm bảo cho LHM làm việc ổn định, an toàn trên đồi dốc là một hướng nghiên cứu có ý nghĩa thiết thực.

3.1. Xây Dựng Mô Hình Toán Học Quá Trình Khởi Hành LHM

Xây dựng mô hình toán học là bước quan trọng để phân tích động lực học của quá trình khởi hành LHM. Mô hình cần bao gồm các yếu tố như lực kéo, lực cản, trọng lượng, độ dốc, hệ số bám và các thông số kỹ thuật của máy. Mô hình này sẽ giúp dự đoán và đánh giá hiệu suất của LHM trong các điều kiện vận hành khác nhau.

3.2. Thực Nghiệm Đo Đạc Các Thông Số Động Lực Học

Thực nghiệm đo đạc là cần thiết để xác thực và điều chỉnh mô hình toán học. Các thông số cần đo đạc bao gồm lực kéo, lực cản, tốc độ, gia tốc, góc nghiêng và áp suất trong hệ thống thủy lực. Kết quả đo đạc sẽ cung cấp dữ liệu thực tế để phân tích và đánh giá chính xác hiệu suất của LHM.

3.3. Phân Tích Các Yếu Tố Ảnh Hưởng Bằng Phần Mềm Mô Phỏng

Sử dụng phần mềm mô phỏng giúp phân tích sâu hơn các yếu tố ảnh hưởng đến quá trình khởi hành LHM. Phần mềm cho phép thay đổi các thông số đầu vào và quan sát tác động của chúng lên hiệu suất của máy. Điều này giúp xác định các yếu tố quan trọng nhất và tối ưu hóa các thông số vận hành.

IV. Giải Pháp Cải Tiến Vận Xuất Gỗ Rừng Trồng Bằng LHM

Trong những năm gần đây, máy kéo cỡ nhỏ được sử dụng phổ biến trong sản xuất nông lâm nghiệp. Trên cơ sở tận dụng nguồn động lực sẵn có, đã có nhiều đề tài nghiên cứu thiết kế thiết bị chuyên dùng, dùng nguồn động lực là máy kéo cỡ nhỏ để vận chuyển, vận xuất gỗ rừng trồng. Một trong số các đề tài đã nghiên cứu và thử nghiệm thành công thiết bị lâm nghiệp chuyên dùng đó là liên hợp máy (LHM) có nguồn động lực là máy kéo cỡ nhỏ với thiết bị tời cáp để vận xuất gỗ rừng trồng.

4.1. Thiết Kế Cải Tiến Hệ Thống Tời Cáp Cho LHM

Cải tiến hệ thống tời cáp là một giải pháp quan trọng để nâng cao hiệu quả vận xuất gỗ. Tăng cường khả năng chịu tải, cải thiện tốc độ kéo và giảm thiểu hao mòn cáp là những mục tiêu cần đạt được. Việc sử dụng vật liệu mới và công nghệ chế tạo tiên tiến sẽ giúp tăng độ bền và tuổi thọ của hệ thống tời cáp.

4.2. Tối Ưu Hóa Hệ Thống Treo Gỗ Để Giảm Lực Cản

Hệ thống treo gỗ cần được thiết kế để giảm thiểu lực cản khi di chuyển trên địa hình dốc. Sử dụng các khớp nối linh hoạt và hệ thống giảm xóc hiệu quả sẽ giúp giảm rung động và tăng độ ổn định của LHM. Việc tối ưu hóa chiều cao và vị trí của hệ thống treo cũng góp phần giảm lực cản.

4.3. Ứng Dụng Hệ Thống Điều Khiển Điện Tử Cho LHM

Ứng dụng hệ thống điều khiển điện tử sẽ giúp cải thiện đáng kể khả năng vận hành của LHM. Hệ thống có thể tự động điều chỉnh lực kéo, tốc độ và góc lái phù hợp với địa hình và tải trọng. Điều này không chỉ giúp tăng hiệu suất làm việc mà còn giảm thiểu rủi ro tai nạn do mất kiểm soát.

V. Ứng Dụng Thực Tiễn Kết Quả Nghiên Cứu Động Lực Học

Các nghiên cứu về động lực học vận xuất gỗ rừng trồng bằng LHM mang lại những ứng dụng thực tiễn quan trọng. Giúp các nhà sản xuất và người sử dụng lựa chọn được thiết bị phù hợp với điều kiện địa hình và yêu cầu công việc cụ thể. Góp phần nâng cao năng suất, giảm chi phí và đảm bảo an toàn trong quá trình khai thác gỗ. Những kết quả nghiên cứu này cũng là cơ sở để phát triển các tiêu chuẩn và quy trình vận hành LHM hiệu quả.

5.1. Đề Xuất Quy Trình Vận Hành LHM An Toàn Trên Dốc Dọc

Dựa trên kết quả nghiên cứu, cần xây dựng một quy trình vận hành LHM an toàn trên dốc dọc. Quy trình cần bao gồm các bước kiểm tra kỹ thuật trước khi vận hành, hướng dẫn sử dụng các thiết bị hỗ trợ, quy định về tốc độ và khoảng cách an toàn, và các biện pháp phòng ngừa tai nạn.

5.2. Xây Dựng Bảng Thông Số Kỹ Thuật Cho LHM Theo Địa Hình

Xây dựng bảng thông số kỹ thuật cho LHM theo địa hình là cần thiết để người sử dụng có thể lựa chọn được thiết bị phù hợp. Bảng thông số cần bao gồm các thông tin về khả năng chịu tải, độ dốc tối đa, tốc độ di chuyển, lực kéo và các thông số khác liên quan đến hiệu suất của máy.

5.3. Đánh Giá Hiệu Quả Kinh Tế Của Việc Ứng Dụng LHM Cải Tiến

Đánh giá hiệu quả kinh tế của việc ứng dụng LHM cải tiến là cần thiết để chứng minh tính khả thi của các giải pháp. Cần so sánh chi phí đầu tư, chi phí vận hành và lợi nhuận thu được khi sử dụng LHM cải tiến so với các phương pháp vận xuất gỗ truyền thống. Kết quả đánh giá sẽ cung cấp cơ sở để khuyến khích người sử dụng áp dụng các giải pháp mới.

VI. Kết Luận Hướng Nghiên Cứu Tiếp Theo Về Vận Xuất Gỗ

Nghiên cứu động lực học quá trình khởi hành của LHM lắp trên máy kéo cỡ nhỏ để vận xuất gỗ rừng trồng trên dốc dọc là một vấn đề quan trọng. Kết quả nghiên cứu này góp phần xây dựng cơ sở khoa học để tính toán thiết kế cải tiến và lựa chọn chế độ sử dụng hợp lý LHM khi làm việc trên đất dốc. Các nghiên cứu tiếp theo cần tập trung vào việc phát triển các hệ thống điều khiển tự động, sử dụng năng lượng tái tạo và áp dụng các vật liệu mới để nâng cao hiệu quả và tính bền vững của LHM.

6.1. Nghiên Cứu Phát Triển Hệ Thống Điều Khiển Tự Động Cho LHM

Phát triển hệ thống điều khiển tự động cho LHM là một hướng nghiên cứu đầy tiềm năng. Hệ thống có thể tự động điều chỉnh các thông số vận hành dựa trên dữ liệu thu thập từ các cảm biến và hệ thống định vị. Điều này sẽ giúp giảm thiểu sai sót của người vận hành và tăng hiệu suất làm việc.

6.2. Ứng Dụng Năng Lượng Tái Tạo Cho Hệ Thống Vận Hành LHM

Ứng dụng năng lượng tái tạo cho hệ thống vận hành LHM là một giải pháp thân thiện với môi trường. Sử dụng năng lượng mặt trời hoặc năng lượng gió để cung cấp điện cho hệ thống tời cáp hoặc các bộ phận khác của máy sẽ giúp giảm lượng khí thải carbon và tiết kiệm chi phí nhiên liệu.

6.3. Nghiên Cứu Sử Dụng Vật Liệu Mới Để Chế Tạo LHM

Nghiên cứu sử dụng vật liệu mới để chế tạo LHM là cần thiết để tăng độ bền, giảm trọng lượng và cải thiện hiệu suất của máy. Sử dụng các vật liệu composite hoặc hợp kim nhẹ sẽ giúp giảm lực cản và tăng khả năng chịu tải.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam sở hữu nguồn tài nguyên rừng phong phú và đa dạng, đóng vai trò then chốt trong phát triển kinh tế sinh thái và an ninh môi trường. Trong khuôn khổ triển khai chương trình trồng mới 5 triệu ha rừng theo Nghị quyết của Quốc hội khóa X, diện tích rừng trồng sản xuất không ngừng mở rộng, cung cấp hàng triệu mét khối gỗ nguyên liệu mỗi năm cho ngành công nghiệp giấy, gỗ trụ mỏ và chế biến xuất khẩu. Tuy nhiên, đặc thù địa hình đồi núi lâm nghiệp nước ta rất phức tạp với độ dốc phổ biến từ 10° đến 20°, cá biệt nhiều nơi lên tới 45° đến 50°, đường vận xuất nhỏ hẹp và phân tán. Toàn quốc hiện có hơn 300.000 máy kéo các loại với tổng công suất khoảng 3,5 triệu mã lực, trong đó nhóm máy kéo công suất nhỏ và vừa chiếm trên 90% tổng số phương tiện cơ giới nông lâm nghiệp.

Vấn đề kỹ thuật cốt lõi đặt ra là quá trình vận xuất gỗ từ nơi chặt hạ về bãi tập kết bằng liên hợp máy kéo cỡ nhỏ trang bị tời cáp và cần treo chữ A thường xuyên phải dừng đỗ và khởi hành lại ngay trên các sườn dốc dọc. Khi khởi hành trên dốc, hệ thống truyền lực và các cơ cấu chịu tải trọng động đột ngột gấp 2 đến 3 lần tải trọng tĩnh định mức, gây nguy cơ quá tải động cơ, cháy trượt ly hợp, mất khả năng dẫn hướng do nhấc bổng bánh trước hoặc trượt lùi nguy hiểm. Mục tiêu cụ thể của luận văn là nghiên cứu toàn diện bản chất động lực học quá trình khởi hành của liên hợp máy kéo bánh hơi Shibaura SD-2843 (28 mã lực) lắp tời cáp và cần treo gỗ theo phương pháp kéo nửa lết trên dốc dọc. Kết quả nghiên cứu xác lập cơ sở khoa học tin cậy để tối ưu hóa kết cấu, hoàn thiện chế độ vận hành, giảm 20% đến 30% tỷ lệ hư hỏng chi tiết máy, đồng thời nâng cao 15% đến 20% năng suất vận xuất và đảm bảo an toàn lao động tuyệt đối trên địa hình đất dốc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động lực học máy kéo và liên hợp máy nông lâm nghiệp hiện đại, kết hợp lý thuyết ma sát - tiếp xúc đàn hồi giữa bánh xe với nền đất dốc. Mô hình động lực học được xây dựng dựa trên nguyên lý cơ hệ hai bánh đà tương đương: bánh đà thứ nhất quy đổi quán tính khối lượng chuyển động quay và tịnh tiến của động cơ, bánh đà thứ hai quy đổi toàn bộ quán tính khối lượng của hệ thống truyền lực, bánh xe và tải trọng kéo gỗ về trục sơ cấp hộp số.

Hệ thống lý thuyết phân tích quá trình khởi hành và gia tốc của liên hợp máy được chia thành hai giai đoạn chuyển tiếp liên tục:

• Giai đoạn một: Thời gian đóng trượt ly hợp ma sát để đồng đều tốc độ góc giữa trục khuỷu động cơ và trục sơ cấp của hệ thống truyền lực dưới tác động của mô men ma sát tăng tuyến tính.
• Giai đoạn hai: Quá trình tăng tốc đồng bộ của toàn bộ liên hợp máy từ thời điểm ly hợp đóng hoàn toàn đến khi đạt tốc độ chuyển động tịnh tiến ổn định.

Các khái niệm chính được chuẩn hóa bao gồm: lực kéo tiếp tuyến phát sinh tại vết tiếp xúc bánh xe chủ động, lực bám giới hạn của nền đất đồi rừng, phản lực pháp tuyến cầu trước và cầu sau, hệ số ảnh hưởng của các khối lượng quay phụ thuộc vào tỷ số truyền của hộp số theo công thức thực nghiệm chuyên ngành.

Phương pháp nghiên cứu

Nguồn dữ liệu và thông số thực nghiệm được thu thập trực tiếp trên mẫu liên hợp máy kéo Shibaura SD-2843 (hệ dẫn động 4x4, động cơ diesel 3 xi lanh 28 mã lực tại 2.600 vòng/phút, trọng lượng phân bố cầu trước 5.200 N, cầu sau 6.800 N, chiều dài cơ sở 1.500 mm) kết hợp trang bị lâm nghiệp chuyên dùng gồm tời cơ khí lực kéo 3.940 N, tốc độ cáp 1,13 m/s và cần treo gỗ chữ A có tổng khối lượng 1.050 N. Cỡ mẫu khảo sát bao gồm dải thông số độ dốc thực địa biến thiên từ 0° đến 20° với 16 tỷ số truyền khác nhau của hộp số 4 tầng.

Phương pháp nghiên cứu kết hợp giữa giải tích cơ học cổ điển và phương pháp mô phỏng số học hiện đại. Tác giả thiết lập hệ phương trình vi phân chuyển động phi tuyến bậc cao d'Alembert mô tả chuyển động của trọng tâm liên hợp máy và tương tác động lực học của bó gỗ kéo nửa lết. Lý do lựa chọn phương pháp mô phỏng số Runge-Kutta bậc 4 là do hệ thống chứa các phần tử phi tuyến phức tạp (ly hợp ma sát biến thiên, độ đàn hồi của lốp hơi, tính chất biến dạng trượt của đất rừng) không thể giải thuần túy bằng tích phân giải tích đóng. Toàn bộ thuật toán được lập trình tính toán tự động, cho phép quét đồng thời nhiều biến số đầu vào để thu được quỹ đạo gia tốc, biến thiên phản lực pháp tuyến và thời gian khởi hành trong mốc thời gian thực hiện nghiên cứu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích động lực học đã mang lại 4 phát hiện quan trọng:

Thứ nhất, trong giai đoạn đóng ly hợp ban đầu, thời gian trượt ly hợp kéo dài từ 0,8 đến 1,6 giây tùy thuộc vào độ dốc mặt đường. Khi góc dốc tăng từ 0° lên 15°, mô men cản quy dẫn tại trục sơ cấp tăng thêm 45% đến 52%, dẫn đến công trượt ly hợp tăng mạnh và làm tốc độ góc trục khuỷu động cơ sụt giảm sâu tới 250 - 300 vòng/phút so với tốc độ không tải định mức.

Thứ hai, góc dốc dọc ảnh hưởng trực tiếp và nghiêm trọng đến độ ổn định hướng lái. Khi liên hợp máy khởi hành lên dốc có góc nghiêng trên 12°, phản lực pháp tuyến tác dụng lên cầu trước sụt giảm từ 5.200 N xuống dưới 1.600 N (giảm hơn 69%). Nếu khởi hành ở góc dốc 18° với tải trọng kéo danh định, phản lực cầu trước giảm tới 82%, khiến bánh xe dẫn hướng bị nhấc bổng khỏi mặt đất, gây mất kiểm soát tay lái hoàn toàn.

Thứ ba, việc lựa chọn tầng số truyền quyết định trực tiếp đến thời gian khởi hành và gia tốc của liên hợp máy. Khi khởi hành ở tầng số I (số truyền 1, vận tốc lý thuyết 1,75 km/h), hệ số quán tính khối lượng quay tuy đạt mức cao nhưng lực kéo tiếp tuyến tại bánh xe chủ động đủ lớn để thắng 100% lực cản tổng hợp, giúp tổng thời gian khởi hành hai giai đoạn chỉ mất khoảng 2,4 đến 3,1 giây. Ngược lại, nếu khởi hành ở tầng số II trở lên trên dốc lớn hơn 10°, thời gian gia tốc kéo dài vô hạn hoặc động cơ bị chết máy ngay ở giây thứ 1,2 do mô men cản vượt quá mô men xoắn cực đại của động cơ.

Thứ tư, xác định được góc dốc giới hạn an toàn khi vận xuất gỗ của máy kéo Shibaura SD-2843 trang bị cần treo chữ A là 16° đối với nền đất ẩm ướt (hệ số bám khoảng 0,45 - 0,50) và đạt tối đa 19° đối với nền đất đồi khô cứng (hệ số bám trên 0,65).

Thảo luận kết quả

Các phát hiện trên giải thích rõ ràng nguyên nhân các vụ tai nạn lật xe và hư hỏng cụm truyền lực trong khai thác lâm nghiệp thực tế. Trọng tâm của máy kéo vốn phân bố lệch về phía sau (cách cầu sau 650 mm), khi lắp thêm giá treo gỗ và tời cáp nặng 1.050 N cùng lực căng dây cáp nâng đầu cây gỗ, cánh tay đòn của lực cản tạo ra mô men lật quanh điểm tiếp xúc bánh sau, triệt tiêu gần như toàn bộ tải trọng bám của cầu trước.

Dữ liệu tính toán động lực học được mô tả trực quan thông qua đồ thị cân bằng lực kéo, đường đặc tính gia tốc theo thời gian và bảng tương quan giữa độ dốc với phản lực pháp tuyến. Đồ thị cho thấy các đường cong biến thiên mô men xoắn động cơ và mô men ma sát ly hợp cắt nhau tại điểm cân bằng tải trọng sau khoảng 0,5 giây đóng côn. Khi so sánh với các công trình nghiên cứu trước đây trên máy kéo một cầu DFH-180 hoặc MTZ-50, máy kéo 2 cầu Shibaura SD-2843 thể hiện tính năng việt dã vượt trội hơn 25% về khả năng bám, tuy nhiên đặc tính dao động dọc khi khởi hành đòi hỏi người lái phải có kỹ năng phối hợp bàn đạp phanh và bàn đạp ga chính xác hơn gấp nhiều lần.

Đề xuất và khuyến nghị

Dựa trên các luận cứ khoa học thu được từ mô hình động lực học, 4 nhóm giải pháp kỹ thuật và tổ chức vận hành được khuyến nghị cụ thể:

• Chuẩn hóa kỹ thuật thao tác khởi hành: Người lái cần thực hiện thao tác nhả phanh tay và phanh chân đồng bộ với quá trình nhả bàn đạp ly hợp trong khoảng thời gian không quá 0,4 đến 0,6 giây. Tuyệt đối không nhả phanh đột ngột trước khi ly hợp đạt tới điểm tiếp xúc truyền lực để ngăn ngừa 100% nguy cơ trượt lùi xuống dốc.
• Thiết lập quy tắc chọn số truyền bắt buộc: Yêu cầu các đơn vị khai thác lâm nghiệp chỉ cho phép khởi hành ở tầng số thấp nhất (tầng I, số 1 hoặc số 2) khi vận chuyển gỗ trên các cung đường có độ dốc từ 8° trở lên. Cấm hoàn toàn việc khởi hành ở tầng số III và IV khi máy kéo đang mang tải trên dốc nhằm loại bỏ hoàn toàn hiện tượng quá tải chết máy.
• Cải tiến kết cấu phân bố tải trọng: Bổ sung thêm cụm đối trọng kim loại có khối lượng từ 60 đến 80 kg gắn trực tiếp vào dầm cầu trước của máy kéo Shibaura SD-2843 khi vận xuất gỗ lớn trên địa hình dốc trên 15°. Giải pháp này giúp gia tăng phản lực pháp tuyến cầu trước thêm ít nhất 800 N, đảm bảo tính ổn định hướng lái và chống hiện tượng bốc đầu xe.
• Ban hành quy trình đào tạo và kiểm định an toàn: Các công ty lâm nghiệp, ban quản lý rừng cần tổ chức các khóa huấn luyện chuyên môn định kỳ 6 tháng một lần cho 100% đội ngũ công nhân lái máy cơ giới. Quản đốc công trường và kỹ sư cơ điện chịu trách nhiệm kiểm tra độ mòn đĩa ly hợp định kỳ sau mỗi 200 giờ vận hành để đảm bảo hệ số dự trữ ma sát luôn duy trì trên mức 1,35.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu chuyên khảo kỹ thuật giá trị cao, phục vụ thiết thực cho 4 nhóm đối tượng sau:

• Các nhà nghiên cứu và giảng viên chuyên ngành Máy lâm nghiệp, Cơ giới hóa nông lâm nghiệp: Tài liệu cung cấp hệ thống phương trình vi phân chuyển động chi tiết, mô hình toán học giải thuật Runge-Kutta và phương pháp mô phỏng động lực học cơ hệ phức tạp trên đất dốc để phát triển giáo trình giảng dạy chuyên sâu.
• Kỹ sư thiết kế và chế tạo máy tại các viện nghiên cứu cơ khí: Ứng dụng trực tiếp các công thức tính toán tải trọng động, mô men cản quy dẫn và các thông số kích thước tời cáp, khung chữ A để thiết kế, cải tiến các bộ công tác lâm sinh chuyên dùng lắp trên máy kéo bánh hơi.
• Cán bộ kỹ thuật, quản đốc tại các lâm trường và công ty lâm nghiệp: Sử dụng các bảng tra cứu góc dốc an toàn, dải tốc độ và khuyến nghị vận hành để xây dựng quy trình khai thác gỗ bền vững, giảm thiểu chi phí sửa chữa phương tiện và đảm bảo an toàn tuyệt đối cho người lao động.
• Học viên cao học và sinh viên kỹ thuật cơ khí động lực: Nguồn tài liệu tham khảo chuẩn mực về phương pháp nghiên cứu động lực học liên hợp máy, kỹ năng phân tích lực và giải quyết bài toán cơ khí máy kéo hiện đại.

Câu hỏi thường gặp

Tại sao máy kéo Shibaura SD-2843 lại được ưu tiên lựa chọn để cải tiến thành liên hợp máy vận xuất gỗ?
Máy kéo Shibaura SD-2843 sở hữu công suất 28 mã lực, trang bị hệ dẫn động 2 cầu chủ động (4x4) giúp tăng lực bám trên đất dốc hơn 30% so với máy 1 cầu. Kích thước nhỏ gọn (dài 3.460 mm, rộng 1.250 mm) rất phù hợp với bán kính quay vòng hẹp của đường rừng trồng nước ta.

Hiện tượng bốc đầu khi khởi hành lên dốc xảy ra do cơ chế nào?
Khi khởi hành lên dốc, thành phần trọng lực nghiêng về phía sau kết hợp với lực căng cáp nâng gỗ ở cần chữ A tạo ra mô men lật quanh trục bánh sau. Nếu góc dốc vượt quá 16°, phản lực pháp tuyến cầu trước giảm về sát 0 N khiến bánh trước bị nâng bổng.

Phương pháp vận xuất gỗ kéo nửa lết có ưu điểm gì so với kéo lê toàn bộ?
Kéo nửa lết nâng bổng một đầu khúc gỗ lên giá chữ A, giúp giảm 35% đến 40% lực cản ma sát trượt với mặt đất so với kéo lê toàn phần. Phương pháp này vừa tiết kiệm nhiên liệu động cơ vừa bảo vệ tối đa thảm thực vật và cây con tái sinh.

Tại sao cần chia quá trình khởi hành thành hai giai đoạn để phân tích?
Giai đoạn một đặc trưng bởi sự trượt ma sát ly hợp sinh nhiệt và biến thiên tốc độ góc độc lập giữa động cơ và hệ truyền lực. Giai đoạn hai là sự tăng tốc đồng bộ của toàn bộ khối lượng liên hợp. Việc phân tách giúp xác định chính xác tải trọng động cực đại tác dụng lên từng cụm chi tiết.

Độ dốc tối đa cho phép liên hợp máy làm việc an toàn là bao nhiêu?
Theo kết quả mô phỏng động lực học, góc dốc tối đa cho phép liên hợp máy vận xuất an toàn không vượt quá 18° đến 19° trên nền đất khô cứng và không quá 15° trên nền đất trơn trượt để tránh nguy cơ mất lái và trượt lùi.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học và giải thuật mô phỏng số Runge-Kutta phản ánh chính xác bản chất động lực học quá trình khởi hành của liên hợp máy kéo cỡ nhỏ trên dốc dọc.
• Xác định được quy luật biến thiên của lực kéo tiếp tuyến, mô men ma sát ly hợp và phản lực pháp tuyến cầu trước, giải thích trọn vẹn hiện tượng mất ổn định hướng lái khi leo dốc.
• Định lượng hóa thời gian khởi hành tối ưu (2,4 - 3,1 giây) và góc dốc giới hạn an toàn (dưới 19°) cho máy kéo Shibaura SD-2843 lắp tời cáp và cần treo chữ A.
• Đề xuất các giải pháp kỹ thuật đồng bộ từ lắp đặt đối trọng cầu trước 60 - 80 kg đến chuẩn hóa quy trình điều khiển số truyền và thao tác chân côn, phanh.
• Hướng nghiên cứu tiếp theo cần mở rộng khảo sát mô hình động lực học không gian 3 chiều có tính đến hiện tượng nghiêng ngang và thử nghiệm đo đạc tải trọng động thực tế bằng cảm biến biến dạng trên nhiều loại địa hình rừng trồng khác nhau nhằm thúc đẩy mạnh mẽ tiến trình cơ giới hóa lâm nghiệp Việt Nam.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU 1. Tình hình sử dụng máy kéo nông nghiệp ở nước ta Đẩy mạnh công nghiệp hoá, hiện đại hoá nông nghiệp, nông thôn, giải quyết đồng bộ các vấn đề nông nghiệp, nông thôn và nông dân. Tiếp tục tạo chuyển biến mạnh mẽ trong sản xuất nông nghiệp, kinh tế nông thôn và nâng cao đời sống nhân dân. Cùng với những thành tựu sau 20 năm đổi mới, quá trình thực hiện các đường lối, chủ trương, chính sách của Đảng và Nhà nước về lĩnh vực nông nghiệp, nông thôn và nông dân chúng ta đã đạt được những thành tựu to lớn có ý nghĩa lịch sử.

[18] Để đáp ứng yêu cầu sản xuất, thực hiện chủ trương công nghiệp hoá và hiện đại hoá nông nghiệp và nông thôn, nền sản xuất nông nghiệp ở nước ta ngày càng được quan tâm và không ngừng phát triển, ruộng đất được chia lâu dài cho các hộ nông dân, nhiều hộ gia đình còn được sở hữu nhiều hecta gieo trồng do vậy nhu cầu cần trang bị máy móc là rất lớn để phục vụ cho các khâu công việc như làm đất, gieo trồng, chăm sóc, bơm nước, thu hoạch, vận chuyển… Hiện nay máy kéo nông nghiệp đã được nhập vào nước ta rất nhiều chủ yếu phục vụ cho canh tác nông nghiệp. Thị trường trong nước chủ yếu là các loại máy kéo nhỏ của Trung Quốc với giá rẻ và chất lượng chưa tốt. Máy kéo đã qua sử dụng của Nhật Bản cũng tràn vào Việt Nam, có chất lượng chế tạo cao hơn nhưng giá thành đắt và phụ tùng khan hiếm [7]. Máy kéo của Nhật Bản nhập vào nước ta có cấu tạo phức tạp kiểu hiện đại thu nhỏ, những máy này có độ bền, độ tin cậy cao và tiện nghi sử dụng tốt nhưng do khi nhập vào nước ta thường là máy kéo cũ, không có máy công tác kèm theo cũng như phụ tùng thay thế và giá bán tương đối cao, không có tài liệu hướng dẫn sử dụng và dịch vụ sau bán hàng (bảo hành, cung cấp thiết bị phụ tùng …) nên không phù hợp với hoàn cảnh và khả năng công nghệ chế tạo của ngành công nghiệp nước ta hiện nay [11].doc 5 Tuy rằng ngành chế tạo máy của nước ta có rất nhiều cố gắng, nhưng hầu hết các máy kéo nhỏ chế tạo trong nước đều là sao chép mẫu của Trung Quốc, Nhật Bản ra đời cách đây nhiều thập kỷ, đơn điệu về mẫu mã và lạc hậu về tính năng kỹ thuật.

Ngay cả việc sao chép mẫu cũng chưa có căn cứ khoa học đầy đủ để có được những mẫu máy phù hợp với điều kiện sử dụng ở nước ta [7]. Để phát huy năng lực của máy móc đòi hỏi ngành chế tạo máy ở nước ta phải tập trung đầu tư nghiên cứu thiết kế, cải tiến, đổi mới quy trình công nghệ để tạo ra sản phẩm có chất lượng tốt hơn phù hợp với điều kiện sản xuất thực tế. Các máy kéo cỡ nhỏ được chế tạo trong nước chủ yếu ở Nhà máy cơ khí nông nghiệp Hà Tây kết hợp với Nhà máy cơ khí Trần Hưng Đạo và Nhà máy diezel Sông Công. Việc sử dụng và nghiên cứu các loại máy kéo ở nước ta đã đạt được những kết quả nhất định.

Máy kéo công suất nhỏ đã và đang dần trở thành nguồn động lực quan trọng chủ yếu trong sản xuất nông nghiệp ở nước ta. Cả nước hiện có khoảng 1300 cơ sở chuyên sản xuất, kinh doanh các loại máy kéo, máy nông nghiệp và thiết bị cơ khí phục vụ nông nghiệp; 1218 cơ sở chuyên sửa chữa, bảo dưỡng, bảo hành máy kéo, thiết bị cơ khí, nhưng nhìn chung vẫn chưa thể đáp ứng được yêu cầu, trong khi đó lượng máy nhập khẩu còn thấp.
