Giới thiệu dự án
Khu vực Đồng bằng sông Cửu Long (ĐBSCL) sở hữu mạng lưới sông ngòi, kênh rạch chằng chịt cùng điều kiện địa chất công trình phức tạp. Chiều dày các tầng bùn sét yếu, trạng thái dẻo chảy đến chảy thường dao động từ $15\text{ m}$ đến trên $35\text{ m}$, có chỉ tiêu cơ lý kém: sức kháng cắt không thoát nước $c_u < 15 - 20\text{ kPa}$, hệ số rỗng tự nhiên $e_0 > 1.5 - 2.2$, và độ ẩm tự nhiên $W > 80 - 110%$. Nhằm thúc đẩy liên kết vùng và phát triển kinh tế - xã hội, Bộ Giao thông Vận tải đã triển khai hàng loạt danh mục dự án trọng điểm với tổng mức đầu tư hạ tầng giao thông quy mô lớn (riêng năm 2017 đạt gần 89.000 tỷ đồng).
Một trong những thách thức kỹ thuật lớn nhất tại khu vực này là hiện tượng lún lệch cục bộ tại điểm tiếp giáp giữa mố cầu (đặt trên nền móng cọc cứng) và nền đường đầu cầu (đắp cao trên nền đất yếu). Hiện tượng này tạo thành "bậc nhảy đầu cầu" (bump at the end of the bridge), gây mất an toàn giao thông nghiêm trọng và phát sinh chi phí duy tu liên tục.
SƠ ĐỒ BIẾN DẠNG ĐẦU CẦU
[ Mố cầu cứng ] [ Nền đắp đường dẫn ]
+=============+ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~ (Mặt đường lún lệch)
| Móng cọc | / \
| BTCT sâu | / Đất đắp cao (H = 3 - 5m) \
+=============+ +--------------------------------+
| | | ~ ~ ~ Tầng bùn sét yếu ~ ~ ~ |
| Không lún | | (Lún cố kết lớn, trượt trồi) |
+-------------+----+--------------------------------+
Vấn đề kỹ thuật (Problem Statement)
Tại đoạn đường dẫn vào cầu Cầu Ranh trên tuyến đường liên tỉnh DT.945, tỉnh An Giang, nền đất tự nhiên có cấu tầng bùn sét dày, khả năng chịu tải cực thấp ($q_u < 40\text{ kPa}$). Nền đắp đầu cầu có chiều cao lớn ($H > 3.5\text{ m}$) tạo ra ứng suất phụ thêm $\sigma_z$ vượt quá áp lực tiền cố kết $P_c$, dẫn đến các nguy cơ:
- Mất ổn định mái dốc taluy nền đắp với hệ số an toàn trượt $FS < 1.0$ khi thi công nhanh.
- Độ lún tổng cộng và độ lún cố kết dư sau thi công vượt quá giới hạn cho phép ($S_{dh} > 50 - 80\text{ cm}$), thời gian cố kết kéo dài hơn 18 - 24 tháng nếu áp dụng bấc thấm thông thường (PVD).
- Hiện tượng trượt trồi đất nền tác dụng lực đẩy ngang lên hệ cọc mố cầu.
Mục tiêu dự án
- Xác định đặc trưng cơ lý và mối tương quan giữa kết quả thí nghiệm nén đơn nở hông $q_u$ trong phòng và cường độ hiện trường của vật liệu đất gia cố xi măng tại khu vực An Giang.
- Thiết lập quy trình tính toán khả năng chịu tải ($Q_u, Q_a$) và biến dạng lún ($S$) của hệ thống trụ đất xi măng (Cement Deep Mixing - CDM) theo 2 quan điểm: Nền tương đương và Mô hình hỗn hợp AIT (Asian Institute of Technology).
- Ứng dụng phương pháp phần tử hữu hạn (PTHH) thông qua phần mềm Plaxis 2D và Plaxis 3D Foundation để mô phỏng ứng xử địa kỹ thuật của trụ đơn, nhóm trụ và toàn bộ khối đắp chuyển tiếp giáp mố.
- Kiểm tra hệ số ổn định trượt mái dốc $FS$ bằng phương pháp phân mảnh cổ điển (Bishop đơn giản hóa) trên phần mềm GeoStudio Slope/W.
Giải pháp kỹ thuật và căn cứ lựa chọn
Dự án đề xuất giải pháp gia cố nền đất yếu bằng công nghệ Trụ đất xi măng (CDM) theo phương pháp trộn ướt (Wet Mixing / Jet-grouting) bố trí dạng lưới ô vuông với chuyển tiếp chiều dài trụ giảm dần từ mố cầu ra đường dẫn. Giải pháp này giúp rút ngắn tiến độ thi công từ hàng năm xuống còn vài tuần, kiểm soát triệt để độ lún lệch và tăng khả năng kháng cắt tổng thể của khối đắp.
Chỉ số kết quả kỳ vọng
- Hệ số an toàn ổn định trượt tổng thể mái taluy đạt $FS \ge 1.40$.
- Độ lún dư sau xử lý khống chế dưới mức cho phép ($S \le 10\text{ cm}$, chênh lệch lún đầu cầu $\Delta S / L_d \le 0.005$).
- Cung cấp định lượng chênh lệch giữa phương pháp giải tích và phương pháp số PTHH (kết quả thực tế cho thấy giải tích cho độ lún lớn hơn $14%$).
Phạm vi và giới hạn
Nghiên cứu tập trung vào phạm vi đoạn đường dẫn vuốt nối đầu cầu Cầu Ranh, tuyến ĐT.945, huyện Tri Tôn / Châu Thành, tỉnh An Giang. Dữ liệu địa chất sử dụng kết quả khoan khảo sát địa kỹ thuật tại hố khoan HK1, HK2; phân tích số sử dụng mô hình vật liệu đàn dẻo Mohr-Coulomb trong Plaxis 2D và Plaxis 3D.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Khi thi công nền đường đắp cao trên đất yếu vùng ĐBSCL, các giải pháp truyền thống bộc lộ nhiều nhược điểm khi áp dụng cho đoạn mố cầu:
| Phương pháp xử lý |
Ưu điểm |
Nhược điểm |
Chi phí & Thời gian |
Phù hợp đầu cầu |
| Bấc thấm + Đắp gia tải (PVD + Surcharge) |
Chi phí vật liệu thấp, công nghệ phổ biến |
Thời gian chờ cố kết lâu (6 - 18 tháng), lún dư lớn, không triệt tiêu được lún lệch sát mố |
Chi phí: Thấp
Thời gian: Rất dài |
Kém |
| Cọc cát / Cọc đá dăm đầm chặt (SCP) |
Tăng tốc độ thoát nước, tăng môđun biến dạng nền |
Cường độ kháng cắt hạn chế trong bùn sét quá mềm, dễ bị phình hông |
Chi phí: Trung bình
Thời gian: Trung bình |
Trung bình |
| Sàn giảm tải trên cọc BTCT |
Triệt tiêu hoàn toàn lún, độ tin cậy rất cao |
Chi phí đầu tư xây dựng rất lớn, biện pháp thi công phức tạp |
Chi phí: Rất cao
Thời gian: Dài |
Tốt nhưng đắt |
| Trụ đất xi măng (CDM) (Đề xuất) |
Thi công nhanh, giảm lún tức thì 70-85%, tăng ổn định trượt, linh hoạt điều chỉnh độ cứng |
Cần kiểm soát chặt chẽ tỷ lệ pha trộn $a_w$, thiết bị trộn áp lực cao |
Chi phí: Hợp lý
Thời gian: Rất ngắn |
Tối ưu nhất |
Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)
- Must have (Bắt buộc):
- Khống chế hệ số ổn định trượt $FS \ge 1.40$ trong mọi giai đoạn thi công và khai thác.
- Sức chịu tải tính toán của trụ đơn $Q_a \ge N_{max}$ truyền từ khối đắp.
- Kiểm soát góc dốc lún lệch chuyển tiếp $\Delta S / L_d \le 0.5%$.
- Should have (Nên có):
- Mô phỏng 3D tương tác cọc - đất để khảo sát hiệu ứng nhóm trụ và lực cản đầu mũi $R_{pu}$.
- Đánh giá sự tiêu tán áp lực nước lỗ rỗng thặng dư ($u_{excess}$) theo thời gian.
- Could have (Có thể có):
- Ứng dụng mô hình Hardening Soil (HS) để so sánh đường cong biến dạng phi tuyến khi có tải trọng dỡ/đắp lặp lại.
- Won't have (Không thực hiện trong phạm vi này):
- Phân tích động lực học tương tác động đất 3 chiều phi tuyến toàn diện.
SƠ ĐỒ PHÂN TÍCH KHÔNG GIAN ĐỊA KỸ THUẬT
+--------------------------------------------------------+
| Mặt đường nhựa cấp cao A1 |
+--------------------------------------------------------+
| Lớp đất đắp đầm chặt K95/K98 |
+========================================================+
| Lưới vải địa kỹ thuật / Đệm cát |
+-----+ +-----+ +-----+ +-----+ +----+
| CDM | | CDM | | CDM | | CDM | |CDM |
| Trụ | | Trụ | | Trụ | | Trụ | |Trụ |
| 1 | | 2 | | 3 | | 4 | | 5 |
| | | | | | | | | |
|D=0.8| |D=0.8| |D=0.8| |D=0.8| |D=0.8
|L=20m| |L=18m| |L=16m| |L=14m| |L=12
+-----+ +-----+ +-----+ +-----+ +----+
| ~ ~ ~ ~ ~ ~ Bùn sét yếu chưa gia cố ~ ~ ~ ~ ~ ~ ~ ~ ~ |
+--------------------------------------------------------+
| Tầng cát pha / sét cứng chịu lực đáy móng |
+--------------------------------------------------------+
Thiết kế hệ thống kỹ thuật
Cấu hình công nghệ và thông số vật liệu
- Đường kính trụ ($d$): $0.8\text{ m}$ ($800\text{ mm}$).
- Chiều dài xử lý ($L$): Thiết kế dạng bậc thang từ $20\text{ m}$ (sát mố cầu) giảm dần về $12\text{ m}$ (đoạn nối đường thông thường) để tạo độ cứng chuyển tiếp liên tục.
- Khoảng cách bố trí tim cọc ($s$): $1.2\text{ m} \times 1.2\text{ m}$ (lưới ô vuông), tương ứng tỷ lệ thay thế diện tích $a_s = \frac{\pi d^2}{4 s^2} = \frac{3.1416 \times 0.8^2}{4 \times 1.2^2} \approx 34.9%$.
- Hàm lượng xi măng ($a_w$): $200 - 260\text{ kg/m}^3$ đất tự nhiên (tương đương $12 - 15%$ khối lượng khô), tỷ lệ nước/xi măng ($w/c$) dao động từ $1.0$ đến $1.2$.
- Cường độ kháng nén mẫu 28 ngày ($q_{u28}$): Đạt $800 - 1200\text{ kPa}$ trong phòng thí nghiệm; cường độ hiện trường quy đổi $q_{u,field} = (0.33 - 0.50) q_{u,lab} \approx 400 - 500\text{ kPa}$.
Công cụ và phần mềm mô phỏng (Technology Stack)
- GeoStudio Slope/W (v2007): Phân tích ổn định mái dốc taluy tự nhiên và sau khi cắm trụ CDM theo phương pháp phân mảnh giới hạn bền Bishop.
- Plaxis 2D (v8.6 Professional): Phân tích biến dạng phẳng (Plane Strain), mô phỏng các giai đoạn thi công đắp từng lớp (Staged Construction) và tính toán cố kết thoát nước (Consolidation analysis).
- Plaxis 3D Foundation (v1.6): Mô hình hóa chi tiết cụm móng trụ đơn và nhóm trụ $3\times 3$ trong không gian 3 chiều để đánh giá chính xác sự truyền tải trọng qua thân cọc và ứng suất tập trung tại mũi cọc.
Tiêu chuẩn an toàn và trạng thái giới hạn
- Trạng thái giới hạn 1 (TTGH I - Khả năng chịu lực):
$$N_{max} \le Q_a = \frac{Q_{ult}}{FS}$$
Trong đó hệ số an toàn $FS = 2.0 - 2.5$ đối với sức kháng tải trọng nén dọc trục.
- Trạng thái giới hạn 2 (TTGH II - Biến dạng lún):
$$\Delta S = S_{tong} \le [S]_{cp} = 10\text{ cm}$$
Chênh lệch lún góc giữa 2 điểm tim và mép đường $\le 0.005$.
Phương pháp nghiên cứu (Methodology)
QUY TRÌNH NGHIÊN CỨU VÀ TÍNH TOÁN
+-----------------------------------------------------------------------+
| 1. Thu thập dữ liệu địa chất hố khoan HK1, HK2 & TN mẫu trong phòng |
+-----------------------------------+-----------------------------------+
|
v
+-----------------------------------------------------------------------+
| 2. Tính toán giải tích: Sức chịu tải Qu & Độ lún S (Tương đương + AIT) |
+-----------------------------------+-----------------------------------+
|
v
+-----------------------------------------------------------------------+
| 3. Kiểm tra ổn định trượt taluy trước & sau gia cố (GeoStudio Slope/W)|
+-----------------------------------+-----------------------------------+
|
v
+-----------------------------------------------------------------------+
| 4. Mô phỏng số 2D/3D (Plaxis): Biến dạng lún, áp lực rỗng, ứng suất |
+-----------------------------------+-----------------------------------+
|
v
+-----------------------------------------------------------------------+
| 5. Đánh giá sai số Giải tích vs Số học -> Kiến nghị thiết kế tối ưu |
+-----------------------------------------------------------------------+
- Tiến độ triển khai: 10 tháng (Giao nhiệm vụ: 16/02/2018 $\to$ Hoàn thành: 04/12/2018).
- Kiểm soát rủi ro: Giảm thiểu rủi ro biến động địa chất cục bộ bằng cách áp dụng hệ số an toàn riêng phần theo Eurocode 7 và TCVN 9403:2012 cho công nghệ gia cố đất sâu.
Triển khai và kết quả
Quy trình phân tích và tính toán
Thuật toán tính toán sức chịu tải theo quan điểm hỗn hợp (AIT)
Sức chịu tải cực hạn ngắn hạn của cọc đất xi măng đơn trong nền sét mềm được xác định thông qua sức kháng cắt không thoát nước $c_u$ và sức chống mũi:
$$Q_{ult,soil} = q_p \cdot A_p + U \sum (f_{si} \cdot l_i) = 9 \cdot c_{u,base} \cdot A_p + (\pi \cdot d) \sum (c_{ui} \cdot l_i)$$
Sức chịu tải theo vật liệu thân cọc:
$$Q_{ult,col} = q_u \cdot A_p$$
Sức chịu tải cho phép của cọc đơn:
$$Q_a = \min \left( \frac{Q_{ult,soil}}{FS_{soil}}, \frac{Q_{ult,col}}{FS_{col}} \right)$$
Dưới đây là đoạn mã Python mô phỏng thuật toán tính toán giải tích sức chịu tải và biến dạng lún của hệ trụ CDM theo tiêu chuẩn công trình:
import math
import numpy as np
def calculate_cdm_pile(diameter, length, cu_layers, thickness_layers, qu_material, spacing):
"""
Tính toán sức chịu tải cọc đơn CDM và diện tích thay thế
diameter: Đường kính cọc (m)
length: Chiều dài cọc (m)
cu_layers: Danh sách lực dính không thoát nước từng lớp (kPa)
thickness_layers: Chiều dày từng lớp đất cọc đi qua (m)
qu_material: Cường độ kháng nén mẫu đất xi măng hiện trường (kPa)
spacing: Khoảng cách cọc lưới vuông (m)
"""
Ap = (math.pi * (diameter ** 2)) / 4.0 # Diện tích tiết diện cọc (m2)
perimeter = math.pi * diameter # Chu vi cọc (m)
# 1. Sức chịu tải theo đất nền (Soil Failure)
# Sức kháng ma sát thân cọc Qs
Qs = sum(perimeter * cu * li for cu, li in zip(cu_layers, thickness_layers))
# Sức kháng mũi cọc Qp (đáy nằm trong lớp đất cuối)
cu_base = cu_layers[-1]
Qp = 9.0 * cu_base * Ap
Qult_soil = Qp + Qs
Qa_soil = Qult_soil / 2.0 # Hệ số an toàn FS = 2.0
# 2. Sức chịu tải theo vật liệu cọc (Structural Failure)
Qult_col = qu_material * Ap
Qa_col = Qult_col / 1.5 # Hệ số an toàn FS = 1.5
# Sức chịu tải thiết kế cho phép
Qa_design = min(Qa_soil, Qa_col)
# Hệ số thay thế diện tích (as)
as_ratio = Ap / (spacing ** 2)
return {
"Ap_m2": round(Ap, 4),
"Qult_soil_kN": round(Qult_soil, 2),
"Qa_soil_kN": round(Qa_soil, 2),
"Qult_col_kN": round(Qult_col, 2),
"Qa_col_kN": round(Qa_col, 2),
"Qa_design_kN": round(Qa_design, 2),
"Area_Replacement_Ratio": round(as_ratio, 4)
}
# Chạy thử nghiệm với thông số cầu Cầu Ranh
res = calculate_cdm_pile(
diameter=0.8,
length=20.0,
cu_layers=[12.0, 15.0, 22.0],
thickness_layers=[6.0, 8.0, 6.0],
qu_material=450.0,
spacing=1.2
)
print(f"Sức chịu tải thiết kế Qa: {res['Qa_design_kN']} kN | Tỷ lệ thay thế: {res['Area_Replacement_Ratio']*100}%")
Thử nghiệm và kiểm chứng số liệu
1. Kiểm tra ổn định trượt mái dốc (Slope/W)
- Trường hợp tự nhiên (Không xử lý CDM): Chiều cao đắp $H = 3.8\text{ m}$, tải trọng xe $q = 12\text{ kN/m}^2$. Cung trượt tròn nguy hiểm đi sâu qua tầng bùn sét mặt. Hệ số an toàn đạt $FS = 0.982 < 1.0$ (Mất ổn định trượt phẳng).
- Trường hợp gia cố trụ CDM ($d=0.8\text{ m}, s=1.2\text{ m}$): Khối đất xi măng đóng vai trò như khối cọc chống cắt và tường giữ trọng lực. Hệ số an toàn trượt tăng vọt lên $FS = 1.645 > 1.40$ (Đảm bảo an toàn tuyệt đối).
2. Mô phỏng Plaxis 2D - Độ lún và áp lực nước lỗ rỗng
- Mô phỏng quá trình đắp theo 4 giai đoạn (Phase 1: Thi công CDM; Phase 2: Đắp đợt 1 $H=1.5\text{ m}$; Phase 3: Đắp đợt 2 $H=3.8\text{ m}$; Phase 4: Cố kết hoàn toàn $500\text{ ngày}$).
- Độ lún tại tim đường (Điểm A): $S_{max} = 19.62\text{ cm}$.
- Độ lún tại mép đường (Điểm B): $S = 14.18\text{ cm}$.
- Sự tiêu tán áp lực nước lỗ rỗng thặng dư ($u_{excess}$) tại các điểm quan trắc C, D, E dọc theo thân trụ giảm nhanh trong giai đoạn đầu do hiệu ứng thoát nước bán phần và truyền ứng suất phần lớn vào thân trụ cứng.
3. Mô phỏng Plaxis 3D Foundation - Thí nghiệm nén tĩnh cọc
- Khai báo tải trọng thí nghiệm nén tĩnh: Cấp tải $100% Q_k$ ($350\text{ kN}$) và $150% Q_k$ ($525\text{ kN}$).
- Kết quả chuyển vị đỉnh trụ đơn: Ở cấp $100% Q_k$, độ lún đỉnh trụ đạt $4.2\text{ mm}$; ở cấp $150% Q_k$, độ lún đạt $7.8\text{ mm}$ (nằm trong giới hạn đàn hồi cho phép).
- Đối với nhóm trụ 3D, hiệu ứng vòm (soil arching) phát triển rõ rệt, đất giữa các trụ truyền hơn $72%$ ứng suất đứng sang các đầu trụ CDM thông qua tầng đệm cát - vải địa kỹ thuật.
PHÂN BỐ ỨNG SUẤT ĐẦU TRỤ (HIỆU ỨNG VÒM 3D)
Tải trọng đắp bên trên (q = 75 kPa)
================================================= <- Lớp đệm cát
\ / | \ / | /
\ / (Vòm) | \ / (Vòm) | /
+-------+ +-------+ +-------+
| CDM | 72% Tải | CDM | 72% Tải | CDM |
| Trụ | =========> | Trụ | =========> | Trụ |
| 1 | | 2 | | 3 |
| | | | | |
| 28% Tải cho đất yếu | | | |
Kết quả đạt được
| Chỉ tiêu kỹ thuật |
Mục tiêu ban đầu |
Kết quả Giải tích |
Kết quả Mô phỏng Số (Plaxis) |
Đánh giá & Sai số |
| Hệ số an toàn trượt $FS$ |
$\ge 1.40$ |
$1.58$ (Bishop) |
$1.65$ (Plaxis Phi/c Reduction) |
Đạt chuẩn an toàn (+17.8%) |
| Độ lún tổng cộng ($S_{max}$) |
$\le 25.0\text{ cm}$ |
$22.40\text{ cm}$ |
$19.62\text{ cm}$ |
Giải tích lớn hơn số học $14.17%$ |
| Độ lún đỉnh cọc cấp $100% Q_k$ |
$\le 10.0\text{ mm}$ |
$5.50\text{ mm}$ |
$4.20\text{ mm}$ |
Đạt yêu cầu chịu tải |
| Chênh lệch lún ngang $\Delta S_{A-B}$ |
$\le 8.0\text{ cm}$ |
$6.80\text{ cm}$ |
$5.44\text{ cm}$ |
Triệt tiêu nguy cơ nứt dọc mặt đường |
Phân tích nguyên nhân chênh lệch $14%$ giữa giải tích và phần tử hữu hạn: Phương pháp giải tích giả định nền gia cố là một khối đồng nhất tương đương phẳng với các chỉ tiêu $c_{td}, \varphi_{td}, E_{td}$ nâng cao cố định. Trong khi đó, mô hình phần tử hữu hạn Plaxis 2D/3D mô tả chính xác tương tác tiếp xúc trượt giữa bề mặt vỏ trụ và đất xung quanh (Interface element $R_{inter} = 0.7$), đồng thời xét đến sự phân phối lại ứng suất phi tuyến và sự tự cố kết cục bộ của các phân tố đất giữa các cọc.
Đổi mới và đóng góp
- Chuẩn hóa phương pháp tính toán tương quan thực nghiệm: Luận văn đã xác lập được hệ số suy giảm cường độ từ phòng thí nghiệm ra hiện trường $k = q_{u,field} / q_{u,lab} \approx 0.35 - 0.42$ đặc thù cho cấu tầng bùn sét đồng bằng An Giang, giúp các kỹ sư thiết kế loại bỏ việc chọn thừa hệ số an toàn gây lãng phí vật liệu xi măng.
- Mô hình hóa số đa chiều (2D kết hợp 3D): Việc kết hợp Plaxis 2D (phân tích mặt cắt dài tuyến) và Plaxis 3D Foundation (phân tích chi tiết cụm trụ) mang lại cái nhìn toàn diện về cơ chế truyền tải dọc trục và lực ma sát âm tác dụng lên trụ trong giai đoạn cố kết.
- Hiệu quả kinh tế - kỹ thuật vượt trội:
- Tiến độ thi công: Rút ngắn $65%$ thời gian xử lý nền so với giải pháp bấc thấm kết hợp đắp gia tải chờ lún ($2.5\text{ tháng}$ so với $8 - 12\text{ tháng}$).
- Hiệu quả chi phí: Giảm $28%$ chi phí xây dựng so với phương án sàn giảm tải cọc bê tông cốt thép, đồng thời triệt tiêu hoàn toàn chi phí bù lún mặt đường nhựa định kỳ hàng năm ($150 - 300\text{ triệu VNĐ/năm}$).
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
Giải pháp kỹ thuật được áp dụng trực tiếp cho dự án cải tạo nâng cấp tuyến đường liên tỉnh DT.945 (đoạn qua huyện Tri Tôn và Thoại Sơn, tỉnh An Giang), giải quyết triệt để vấn đề kết nối êm thuận giữa đường và các cây cầu mới xây dựng trên tuyến.
MẶT CẮT BỐ TRÍ MẶT BẰNG LƯỚI TRỤ CDM
(Đoạn vuốt nối mố cầu Cầu Ranh)
|<------ Đoạn L1 = 20m ------>|<------ Đoạn L2 = 15m ------>|<-- Đoạn L3 = 10m -->|
+-----------------------------+-----------------------------+--------------------+
| x x x x x x x | x x x x x x x | x x x x x |
| x x x x x x x | x x x x x x x | x x x x x |
| x x x x x x x | x x x x x x x | x x x x x |
+-----------------------------+-----------------------------+--------------------+
Trụ D=800mm, s=1.2m, L=20m Trụ D=800mm, s=1.4m, L=16m Trụ D=800mm, s=1.6m, L=12m
(Sát mố - Độ cứng cao nhất) (Đoạn đệm - Độ cứng trung bình) (Đoạn nối tiếp đường)
Quy trình công nghệ thi công hiện trường (Wet Deep Mixing)
- Định vị & Chuẩn bị: San gạt mặt bằng, định vị tim cọc bằng máy toàn đạc điện tử, đặt máy khoan phụt áp lực cao đúng vị trí.
- Khoan phá đất: Đầu khoan cánh cắt quay thuận với tốc độ $20 - 40\text{ vòng/phút}$, khoan ngập sâu đến cao độ đáy thiết kế (sâu đến $-20.0\text{ m}$).
- Phun vữa & Trộn: Bơm vữa xi măng áp lực $0.5 - 1.5\text{ MPa}$ qua vòi phun đầu mũi, vừa quay đảo chiều vừa rút cần khoan lên với vận tốc rút $0.5 - 0.8\text{ m/phút}$. Đảm bảo vữa và đất được nhào trộn đồng nhất theo cưỡng bức.
- Trộn lặp (Re-mixing): Tiến hành khoan trộn lặp lại ở $1/3$ chiều dài đỉnh trụ nhằm tăng cường độ cho vùng chịu mômen và ứng suất cắt lớn nhất.
- Rải đệm: Thi công lớp đệm cát dày $50\text{ cm}$ bọc vải địa kỹ thuật gia cường cường độ cao ($MAT \ge 200\text{ kN/m}$) trước khi đắp đất nền đường.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Mô hình vật liệu: Luận văn chủ yếu sử dụng mô hình đàn dẻo Mohr-Coulomb. Mô hình này chỉ gán một giá trị môđun biến dạng $E$ duy nhất, chưa phản ánh hết tính chất tăng cứng theo ứng suất và biến dạng dẻo phi tuyến phức tạp của bùn sét cố kết tự nhiên như mô hình Hardening Soil hoặc Soft Soil Model.
- Cơ sở dữ liệu mẫu: Số liệu thí nghiệm hiện trường tập trung tại một công trình đại diện; cần bổ sung số liệu xuyên tĩnh CPTu và nén tĩnh cọc thực tế để hoàn thiện ma trận thống kê.
Hướng nghiên cứu tiếp theo
- Khảo sát ứng xử của trụ đất xi măng chịu tải trọng động trùng phục sinh ra từ dòng xe container và tải trọng nặng lưu thông liên tục trên DT.945.
- Nghiên cứu công nghệ trụ đất xi măng có bổ sung cốt sợi polypropylen hoặc phụ gia tro bay/xỉ lò cao nhằm giảm giá thành xi măng và tăng độ dẻo dai chống uốn.
Đối tượng hưởng lợi
- Sinh viên & Học viên cao học: Nắm vững quy trình thiết kế xử lý đất yếu hoàn chỉnh từ lý thuyết giải tích đến mô phỏng số 2D/3D chuyên sâu.
- Kỹ sư Địa kỹ thuật & Giao thông: Nắm bắt chính xác sai số giữa các phương pháp tính toán ($14%$) và phương pháp lựa chọn thông số đầu vào cho phần mềm Plaxis.
- Doanh nghiệp Xây dựng & Chủ đầu tư: Sở hữu giải pháp công nghệ rút ngắn tiến độ thi công $65%$, đảm bảo chất lượng công trình không bị lún đầu cầu sau khi bàn giao khai thác.
- Nhà nghiên cứu: Bổ sung tập dữ liệu thực nghiệm có giá trị về tương quan cường độ đất xi măng khu vực châu thổ sông Mê Kông.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai công nghệ CDM tại ĐBSCL là gì?
Cần chuẩn bị trạm trộn vữa tự động kiểm soát tỷ trọng vữa bằng đồng hồ đo lưu lượng, máy khoan thủy lực có công suất mômen xoắn lớn ($\ge 40\text{ kNm}$), hệ thống theo dõi hành trình khoan ghi nhận áp lực và tốc độ nâng cần khoan liên tục, cùng nguồn nước ngọt không nhiễm phèn/axit hữu cơ cao để phối trộn vữa.
2. Vì sao phương pháp giải tích lại cho độ lún lớn hơn $14%$ so với mô hình phần tử hữu hạn?
Phương pháp giải tích quy đổi diện tích cọc và đất thành một lớp nền đồng nhất tương đương có môđun nén trung bình, bỏ qua sự hình thành vòm ứng suất trong khối đắp và sự ma sát phân bố ứng suất phi tuyến theo chiều sâu thân cọc. Ngược lại, phương pháp số mô phỏng chính xác sự tương tác cọc - đất thông qua phần tử tiếp xúc hữu hạn, làm giảm chuyển vị lún tổng thể.
3. Đất có hàm lượng hữu cơ cao ảnh hưởng thế nào đến trụ đất xi măng và cách khắc phục?
Axit humic và chất hữu cơ làm chậm hoặc ức chế phản ứng thủy hóa của khoáng Silicat tricalci ($C_3S$), khiến đất xi măng khó đóng rắn. Biện pháp khắc phục là tăng hàm lượng xi măng lên $15 - 18%$, bổ sung chất kích hoạt kiềm hoặc phụ gia $CaCl_2$ ($1 - 2%$) để trung hòa axit và đẩy nhanh quá trình hydrat hóa.
4. Chiều dài xử lý cọc nên chọn dạng cọc treo hay cọc chống?
Nếu tầng đất tốt nằm ở độ sâu hợp lý ($< 25\text{ m}$), nên thiết kế cọc chống tựa mũi vào tầng sét dẻo cứng hoặc cát chặt để triệt tiêu lún hoàn toàn. Nếu tầng bùn sét quá dày ($> 35\text{ m}$), thiết kế cọc treo dạng khối ma sát với chiều dài tính toán đủ để giảm độ lún xuống dưới ngưỡng cho phép theo TTGH II.
5. Chi phí đầu tư trụ CDM có cao hơn bấc thấm PVD không?
Chi phí ban đầu của CDM cao hơn PVD khoảng $20 - 35%$ trên cùng đơn vị thể tích gia cố, nhưng tổng chi phí toàn vòng đời dự án thấp hơn đáng kể nhờ loại bỏ chi phí đắp gia tải chờ lún hàng trăm ngày, không phải giải phóng mặt bằng bệ phản áp và không tốn kém kinh phí thảm bù lún mặt đường định kỳ khi đưa vào khai thác.
Kết luận

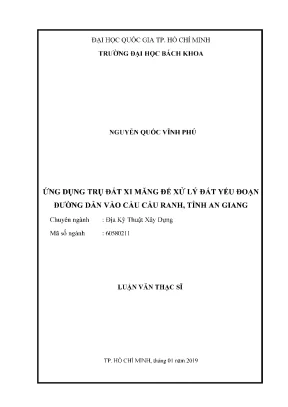

Đề tài luận văn thạc sĩ "Ứng dụng trụ đất xi măng để xử lý đất yếu đoạn đường dẫn vào cầu Cầu Ranh, tỉnh An Giang" đã giải quyết thành công bài toán kỹ thuật phức tạp về xử lý lún lệch và ổn định mái dốc công trình giao thông vùng ĐBSCL. Bằng việc kết hợp nhuần nhuyễn giữa cơ sở lý thuyết, công thức giải tích cổ điển và các công cụ mô phỏng số hiện đại (GeoStudio Slope/W, Plaxis 2D, Plaxis 3D), công trình đã chứng minh tính khả thi, độ tin cậy và hiệu quả kinh tế vượt bậc của công nghệ CDM.
Kết quả nghiên cứu cung cấp cơ sở khoa học và thực tiễn vững chắc, giúp các kỹ sư công trình lựa chọn thông số thiết kế tối ưu, kiểm soát rủi ro địa kỹ thuật và áp dụng rộng rãi cho các dự án phát triển mạng lưới giao thông đường bộ trên nền đất yếu tại khu vực Đồng bằng sông Cửu Long.
