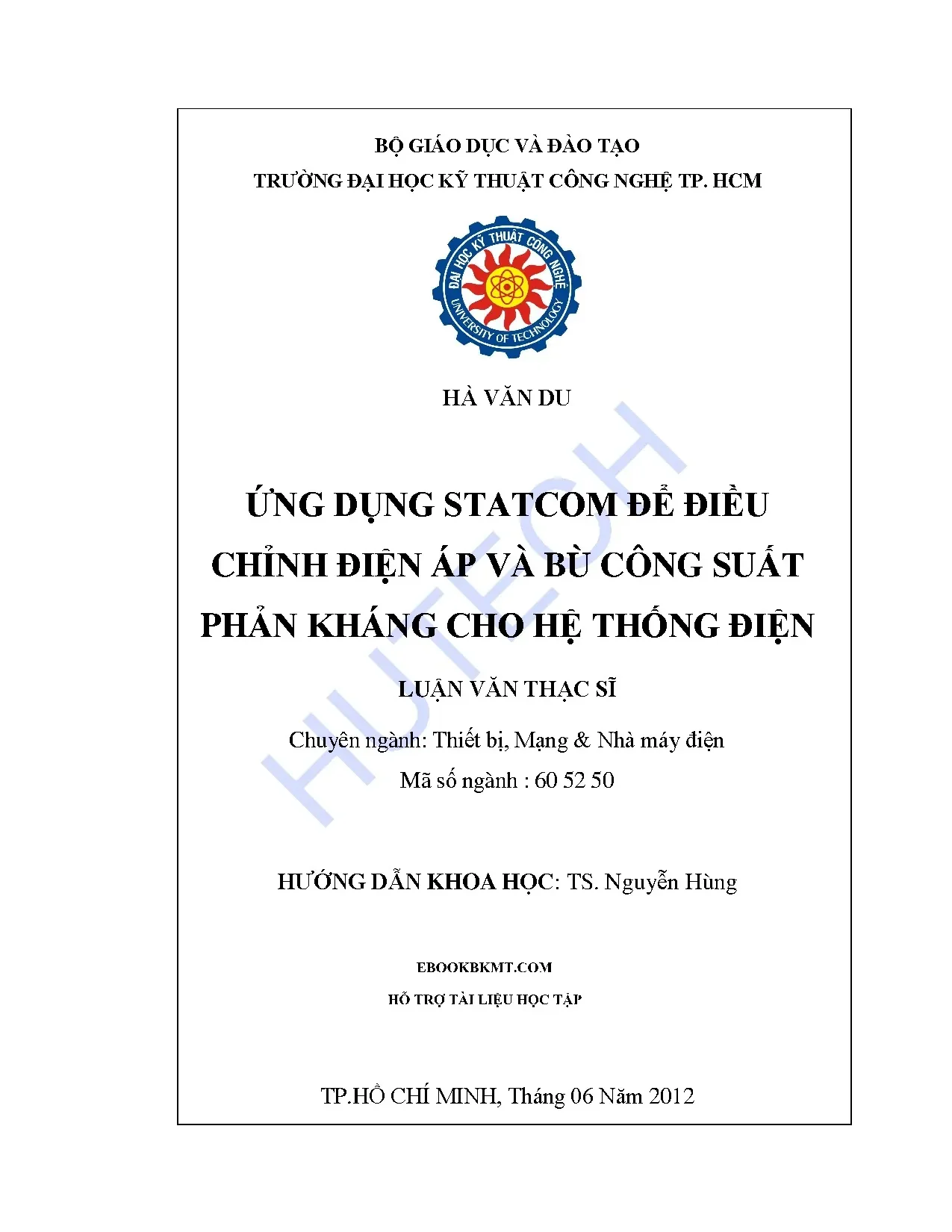

Đatn ứng dụng statcom để điều chỉnh điện áp và bù công suất phản kháng cho hệ thống điện

Chuyên khảo kỹ thuật phân tích Đatn ứng dụng statcom để điều chỉnh điện áp và bù công suất phản kháng cho hệ thống điện, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Hà Văn Du
• Người hướng dẫn: TS. Nguyễn Hùng
• Trường học: Trường Đại Học Kỹ Thuật Công Nghệ TP. HCM
• Chuyên ngành: Thiết Bị, Mạng & Nhà Máy Điện
• Đề tài: Ứng Dụng STATCOM Trong Điều Chỉnh Điện Áp Và Bù Công Suất Phản Kháng
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. HCM

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CÁM ƠN
• TÓM TẮT
• ABSTRACT
• DANH MỤC CÁC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC BIỂU ĐỒ, ĐỒ THỊ, SƠ ĐỒ, HÌNH ẢNH
• 1. Chương 1: GIỚI THIỆU LUẬN VĂN
• 1.1. Tóm tắt một số bài báo liên quan
• 1.2. Nhận xét chung và hướng tiếp cận
• 1.3. Mục tiêu và nhiệm vụ của luận văn
• 1.4. Phạm vi nghiên cứu
• 1.5. Các bước tiến hành
• 1.6. Điểm mới của luận văn
• 1.7. Giá trị thực tiễn của luận văn
• 1.8. Nội dung của luận văn
• 2. Chương 2: PHÂN TÍCH VÀ ĐIỀU KHIỂN ỔN ĐỊNH ĐIỆN ÁP HỆ THỐNG ĐIỆN
• 2.1. Ổn định điện áp trong hệ thống điện
• 2.2. Các giới hạn ổn định trong hệ thống điện
• 2.2.1. Giới hạn điện áp
• 2.2.2. Giới hạn nhiệt
• 2.2.3. Giới hạn ổn định
• 2.2.3.1. Ổn định quá độ
• 2.2.3.2. Ổn định dao động bé
• 2.3. Cơ sở kiến thức trong điều khiển hệ thống điện
• 3. Chương 3: TỔNG QUAN VỀ STATCOM VÀ BÙ CÔNG SUẤT PHẢN KHÁNG
• 3.1. Tổng quan về STATCOM
• 3.1.1. Các thế hệ bù công suất phản kháng
• 3.1.1.1. Thế hệ đầu tiên là các thiết bị bù đóng ngắt bằng cơ học
• 3.1.1.2. Thế hệ thứ hai là các thiết bù đóng ngắt dựa trên Thyristor
• 3.1.1.3. Thế hệ thứ ba là các thiết bị bù dựa trên bộ chuyển đổi
• 3.1.2. Chức năng ứng dụng của STATCOM
• 3.2. Tổng quan về công suất phản kháng
• 3.2.1. Giới thiệu chung
• 3.2.2. Hiệu quả của việc bù công suất phản kháng
• 3.3. Các phương pháp bù công suất phản kháng
• 3.3.1. Các thiết bị bù công suất phản kháng
• 3.3.1.1. Tụ điện tĩnh
• 3.3.1.2. Máy bù đồng bộ
• 3.3.2. Một số thiết bị bù trong FACTS
• 3.3.2.1. Bộ bù đồng bộ tĩnh nối tiếp (SSSC)
• 3.3.2.2. Bộ bù bằng tụ mắc nối tiếp điều khiển bằng Thyristor (TCSC)
• 3.3.2.3. Bộ bù điều khiển trào lưu công suất hợp nhất (UPFC)
• 3.3.2.4. Bộ bù tĩnh (SVC)
• 3.3.2.5. Bộ bù đồng bộ tĩnh (STATCOM)
• 3.4. Nguyên lý bù trong hệ thống điện
• 3.4.1. Bù song song
• 3.4.2. Bù nối tiếp
• 4. Chương 4: ỨNG DỤNG STATCOM VÀO HỆ THỐNG ĐIỆN ĐỂ BÙ CÔNG SUẤT PHẢN KHÁNG VÀ NÂNG CAO ỔN ĐỊNH ĐIỆN ÁP
• 4.1. Cấu trúc và nguyên lý hoạt động cơ bản của STATCOM
• 4.1.1. Cấu trúc cơ bản của STATCOM
• 4.1.2. Nguyên lý hoạt động của STATCOM
• 4.2. Bộ điều khiển điện tử công suất dựa trên các thiết bị bán dẫn
• 4.2.1. Bộ Chuyển đổi nguồn điện áp (VSC)
• 4.2.2. Điều khiển điều chế độ rộng xung (PWM)
• 4.2.3. Nguyên tắc hoạt động của VSC
• 4.3. Hệ thống điều khiển của STATCOM
• 4.4. Các đặc tính của STATCOM
• 4.5. Mô hình hóa STATCOM
• 4.5.1. Mô hình mạch
• 4.5.2. Mô hình toán STATCOM
• 5. Chương 5: SỬ DỤNG MATLAB/ SIMULINK ĐỂ MÔ PHỎNG ĐÁP ỨNG ĐỘNG CỦA STATCOM VÀO HỆ THỐNG ĐIỆN
• 5.1. Tổng quan về Matlab
• 5.1.1. Khái niệm về Matlab
• 5.1.2. Tổng quan về cấu trúc dữ liệu của Matlab và các ứng dụng
• 5.1.3. Khái niệm về Simulink
• 5.2. Thiết kế bộ STATCOM cầu ba cấp 48 xung
• 5.2.1. Mô hình mạch động lực
• 5.2.1.1. Cấu tạo bộ chuyển đổi nguồn áp VSC
• 5.2.1.2. Mô hình toán của bộ STATCOM 48 xung
• 5.2.2. Thiết kế bộ điều khiển cho STATCOM 48 xung
• 5.2.2.1. Khối hệ thống đo lường (Measurement System)
• 5.2.2.2. Khối vòng khóa pha (Phase Looked Loop-PLL)
• 5.2.2.3. Khối hiệu chỉnh điện áp (Voltage Regulator)
• 5.2.2.4. Khối cân bằng điện áp DC (DC Balance Regulator)
• 5.2.2.5. Khối tính toán dòng Iq giới hạn và chọn Iqref
• 5.2.2.6. Khối hiệu chỉnh dòng (Current Regulator)
• 5.2.2.7. Khối phát xung điều khiển (Firing Pulse Generator)
• 5.3. Mô phỏng và kết quả đáp ứng động của STATCOM trong lưới điện 500 kV Miền Nam ba nút
• 5.3.1. Mô phỏng ở chế độ bình thường
• 5.3.1.1. Sơ đồ đơn tuyến của mô hình nghiên cứu
• 5.3.1.2. Mô hình mô phỏng
• 5.3.1.3. Mạch điều khiển của bộ điều khiển STATCOM
• 5.3.1.4. Thiết lập tham số cho các phần tử trong mô hình mô phỏng
• 5.3.1.5. Kết quả mô phỏng đáp ứng động của STATCOM
• 5.3.2. Mô phỏng ở chế độ ngắn mạch
• 5.3.2.1. Sơ đồ đơn tuyến mô hình nghiên cứu có ngắn mạch
• 5.3.2.2. Mô hình mô phỏng có xảy ra ngắn mạch
• 5.3.2.3. Mạch điều khiển của bộ điều khiển STATCOM
• 5.3.2.4. Thiết lập tham số cho các phần tử trong mô hình mô phỏng
• 5.3.2.5. Kết quả mô phỏng đáp ứng động của STATCOM GTO 48 xung khi xảy ngắn mạch
• 5.3.2.5.1. Kết quả mô phỏng ngắn mạch pha A chạm đất
• 5.3.2.5.2. Kết quả mô phỏng ngắn mạch 2 pha
• 6. Chương 6: KẾT LUẬN VÀ HƯỚNG NGHIÊN CỨU PHÁT TRIỂN
• 6.1. Hướng nghiên cứu phát triển
• Tài liệu tham khảo

Tóm tắt

I. Tổng Quan Ứng Dụng STATCOM Giải Pháp Điều Chỉnh Điện Áp Hiệu Quả

Bài viết này tập trung vào ứng dụng STATCOM trong hệ thống điện, một giải pháp hiệu quả để điều chỉnh điện áp và bù công suất phản kháng. Sự cần thiết của các giải pháp này ngày càng tăng do hệ thống điện phải vận hành gần các giới hạn ổn định, bao gồm cả giới hạn ổn định điện áp. Việc thiếu đầu tư vào các thiết bị FACTS và công suất truyền tải lớn giữa các vùng tạo ra nhu cầu cấp thiết về các giải pháp ổn định điện áp. STATCOM nổi lên như một công cụ mạnh mẽ, cung cấp khả năng điều chỉnh nhanh chóng và linh hoạt, khắc phục những hạn chế của các phương pháp truyền thống. Theo luận văn, "Điện áp không ổn định đang trở thành mối quan tâm hàng đầu trong vận hành hệ thống điện" (Hà Văn Du, 2012). Do đó việc ứng dụng STATCOM là vô cùng cần thiết.

1.1. Tầm quan trọng của ổn định điện áp trong hệ thống điện

Ổn định điện áp là yếu tố then chốt để đảm bảo hoạt động tin cậy và hiệu quả của hệ thống điện. Điện áp không ổn định có thể dẫn đến các sự cố nghiêm trọng, gây gián đoạn cung cấp điện và ảnh hưởng đến các thiết bị nhạy cảm. Vì vậy, việc duy trì điện áp trong phạm vi cho phép là một yêu cầu bắt buộc. Các yếu tố như phụ tải thay đổi liên tục, sự cố bất ngờ và các điều kiện vận hành khắc nghiệt có thể gây ra biến động điện áp. STATCOM có khả năng đáp ứng nhanh chóng với những thay đổi này, giúp ổn định điện áp và duy trì hệ số công suất tối ưu. Đây là một giải pháp quan trọng để đảm bảo chất lượng điện năng và độ tin cậy của lưới điện.

1.2. Vai trò của FACTS trong nâng cao hiệu suất hệ thống điện

FACTS (Flexible AC Transmission System) là một tập hợp các thiết bị và công nghệ cho phép điều khiển linh hoạt các thông số của hệ thống truyền tải điện xoay chiều. Các thiết bị FACTS, như STATCOM, có thể được sử dụng để điều chỉnh điện áp, bù công suất phản kháng, điều khiển dòng công suất và cải thiện ổn định hệ thống. Bằng cách sử dụng các thiết bị FACTS, có thể tăng cường khả năng truyền tải của lưới điện, giảm thiểu tổn thất điện năng và nâng cao hiệu quả vận hành tổng thể. STATCOM là một trong những thiết bị FACTS quan trọng nhất, cung cấp khả năng điều khiển nhanh chóng và chính xác công suất phản kháng.

II. Thách Thức Vấn Đề Điện Áp Không Ổn Định Trong Lưới Điện

Điện áp không ổn định là một vấn đề ngày càng trở nên nghiêm trọng trong hệ thống điện hiện đại. Nhiều yếu tố góp phần vào tình trạng này, bao gồm sự gia tăng của phụ tải phi tuyến, sự phát triển của năng lượng tái tạo và sự già hóa của cơ sở hạ tầng. Điện áp không ổn định có thể dẫn đến nhiều hậu quả tiêu cực, như giảm hiệu suất của thiết bị, tăng tổn thất điện năng và nguy cơ mất ổn định hệ thống. Theo Hà Văn Du (2012), một trong những nguyên nhân chính gây ra điện áp không ổn định là "thiếu đầu tư thiết bị FACTS cho mạng điện và công suất truyền tải giữa các vùng là quá lớn". Điều này làm nổi bật sự cần thiết của các giải pháp bù công suất phản kháng hiệu quả như STATCOM.

2.1. Ảnh hưởng của phụ tải phi tuyến đến chất lượng điện áp

Phụ tải phi tuyến, chẳng hạn như bộ chỉnh lưu, biến tần và các thiết bị điện tử, tạo ra các sóng hài trong dòng điện. Các sóng hài này có thể gây ra biến dạng điện áp, làm giảm chất lượng điện năng và gây ra các vấn đề cho các thiết bị nhạy cảm. Việc cải thiện hệ số công suất và giảm thiểu sóng hài là rất quan trọng để duy trì điện áp lưới điện ổn định. STATCOM có khả năng lọc sóng hài và cung cấp công suất phản kháng bù, giúp cải thiện chất lượng điện áp và giảm thiểu ảnh hưởng của phụ tải phi tuyến.

2.2. Tích hợp năng lượng tái tạo và thách thức ổn định điện áp

Năng lượng tái tạo, chẳng hạn như điện gió và điện mặt trời, đang ngày càng trở nên phổ biến. Tuy nhiên, việc tích hợp các nguồn năng lượng tái tạo vào lưới điện có thể gây ra các thách thức về ổn định điện áp do tính không ổn định và khó dự đoán của chúng. STATCOM có thể giúp giải quyết vấn đề này bằng cách cung cấp công suất phản kháng nhanh chóng và linh hoạt, giúp cân bằng sự thay đổi của các nguồn năng lượng tái tạo và duy trì điện áp ổn định.

III. Giải Pháp STATCOM Nguyên Lý Hoạt Động Và Ưu Điểm Vượt Trội

STATCOM (Static Synchronous Compensator) là một thiết bị FACTS sử dụng bộ chuyển đổi nguồn áp (VSC) để tạo ra công suất phản kháng bù. STATCOM có thể cung cấp hoặc hấp thụ công suất phản kháng một cách nhanh chóng và linh hoạt, giúp điều chỉnh điện áp và ổn định hệ thống. Ưu điểm vượt trội của STATCOM so với các giải pháp truyền thống bao gồm khả năng đáp ứng nhanh, khả năng hoạt động trong phạm vi điện áp rộng và khả năng lọc sóng hài. "Các thiết bị truyền tải điện xoay chiều linh hoạt FACTS như: STATCOM hay SVC… đã đáp ứng được yêu cầu về độ phản ứng nhanh nhạy cũng như dung lượng bù tối ưu cho hệ thống điện trong mọi chế độ làm việc" (Hà Văn Du, 2012).

3.1. Nguyên lý hoạt động cơ bản của STATCOM

STATCOM hoạt động bằng cách sử dụng một bộ chuyển đổi nguồn áp (VSC) để tạo ra một điện áp xoay chiều đồng bộ với điện áp lưới điện. Bằng cách điều chỉnh biên độ và pha của điện áp VSC, STATCOM có thể cung cấp hoặc hấp thụ công suất phản kháng vào lưới điện. Khi điện áp VSC lớn hơn điện áp lưới điện, STATCOM sẽ cung cấp công suất phản kháng, và ngược lại. Khả năng điều khiển nhanh chóng và chính xác công suất phản kháng là một trong những ưu điểm chính của STATCOM.

3.2. So sánh STATCOM với các giải pháp bù công suất truyền thống

So với các giải pháp bù công suất truyền thống, như tụ điện tĩnh và máy bù đồng bộ, STATCOM có nhiều ưu điểm vượt trội. STATCOM có khả năng đáp ứng nhanh hơn, hoạt động trong phạm vi điện áp rộng hơn và có khả năng lọc sóng hài. Tụ điện tĩnh chỉ có thể cung cấp công suất phản kháng cố định, trong khi máy bù đồng bộ có tốc độ đáp ứng chậm hơn và cần bảo trì thường xuyên. STATCOM cung cấp một giải pháp linh hoạt và hiệu quả hơn để điều chỉnh điện áp và bù công suất phản kháng.

IV. Ứng Dụng Thực Tế STATCOM Trong Hệ Thống Điện Việt Nam

Việc ứng dụng STATCOM trong hệ thống điện Việt Nam có tiềm năng to lớn trong việc cải thiện ổn định điện áp và nâng cao hiệu quả vận hành. Với sự gia tăng của phụ tải và sự phát triển của năng lượng tái tạo, nhu cầu về các giải pháp bù công suất phản kháng linh hoạt ngày càng tăng. STATCOM có thể được sử dụng để ổn định điện áp tại các khu vực có mật độ tải cao, cải thiện khả năng truyền tải của đường dây và hỗ trợ tích hợp năng lượng tái tạo. Luận văn của Hà Văn Du (2012) chỉ ra rằng "Hệ thống truyền tải điện Việt Nam chúng ta hiện nay chưa có sử dụng thiết bị STACOM chỉ sử dụng các bộ Tụ bù tĩnh, các Cuộn kháng cố định để điều chỉnh điện áp và bù công suất phản kháng còn rất cứng nhắc, thiếu linh hoạt."

4.1. Nghiên cứu mô phỏng ứng dụng STATCOM trong lưới điện 500kV

Luận văn của Hà Văn Du (2012) đã thực hiện một nghiên cứu mô phỏng ứng dụng STATCOM trong lưới điện 500kV Miền Nam. Kết quả mô phỏng cho thấy rằng STATCOM có khả năng cải thiện đáng kể ổn định điện áp và giảm thiểu biến động điện áp trong điều kiện vận hành bình thường và sự cố ngắn mạch. Nghiên cứu này cung cấp bằng chứng thuyết phục về hiệu quả của STATCOM trong việc nâng cao ổn định hệ thống và cải thiện chất lượng điện năng.

4.2. Đề xuất vị trí lắp đặt STATCOM phù hợp cho hệ thống điện

Việc lựa chọn vị trí lắp đặt STATCOM phù hợp là rất quan trọng để tối ưu hóa hiệu quả của thiết bị. Các vị trí tiềm năng bao gồm các trạm biến áp chính, các nút quan trọng trong lưới điện và các khu vực có mật độ tải cao. Cần thực hiện phân tích kỹ thuật và kinh tế để xác định vị trí lắp đặt STATCOM mang lại lợi ích lớn nhất cho hệ thống điện. Việc đặt STATCOM tại các khu vực có khả năng gia tăng đột biến nhu cầu công suất phản kháng cũng là một lựa chọn đáng cân nhắc.

V. Đánh Giá Hiệu Quả STATCOM Kết Quả Nghiên Cứu Triển Vọng Tương Lai

STATCOM đã chứng minh được hiệu quả trong việc điều chỉnh điện áp và bù công suất phản kháng trong nhiều ứng dụng thực tế. Các nghiên cứu đã chỉ ra rằng STATCOM có thể cải thiện ổn định hệ thống, giảm tổn thất điện năng và nâng cao chất lượng điện năng. Với sự phát triển của công nghệ và sự gia tăng của nhu cầu về các giải pháp ổn định điện áp linh hoạt, triển vọng tương lai của STATCOM là rất sáng sủa. "Luận văn cũng hy vọng sẽ cung cấp một công cụ mô phỏng hữu ích với phần mềm thông dụng Matlab/Smulink cho các nhà nghiên cứu, các kỹ sư, sinh viên…trong việc nghiên cứu ứng dụng thiết bị STATCOM" (Hà Văn Du, 2012).

5.1. Phân tích chi phí lợi ích của việc triển khai STATCOM

Việc phân tích chi phí - lợi ích là rất quan trọng để đánh giá tính khả thi của việc triển khai STATCOM. Chi phí bao gồm chi phí mua sắm, lắp đặt và bảo trì thiết bị, trong khi lợi ích bao gồm cải thiện ổn định hệ thống, giảm tổn thất điện năng và nâng cao chất lượng điện năng. Cần thực hiện phân tích kỹ lưỡng để đảm bảo rằng lợi ích mang lại từ việc triển khai STATCOM vượt trội hơn chi phí bỏ ra.

5.2. Các hướng nghiên cứu phát triển STATCOM trong tương lai

Các hướng nghiên cứu phát triển STATCOM trong tương lai bao gồm việc cải thiện hiệu suất, giảm kích thước và chi phí, tích hợp các chức năng mới và phát triển các phương pháp điều khiển tiên tiến. Một trong những hướng nghiên cứu quan trọng là tích hợp STATCOM với các hệ thống lưu trữ năng lượng để cung cấp công suất phản kháng nhanh chóng và linh hoạt hơn. Ngoài ra, việc phát triển các thuật toán tối ưu hóa STATCOM để đạt được hiệu quả cao nhất cũng là một lĩnh vực đầy tiềm năng.

VI. Kết Luận STATCOM Giải Pháp Ưu Việt Cho Hệ Thống Điện Hiện Đại

Trong bối cảnh hệ thống điện ngày càng phức tạp và chịu nhiều áp lực, STATCOM nổi lên như một giải pháp điều chỉnh điện áp và bù công suất phản kháng ưu việt. Khả năng đáp ứng nhanh, linh hoạt và hiệu quả của STATCOM giúp cải thiện ổn định hệ thống, nâng cao chất lượng điện năng và hỗ trợ tích hợp năng lượng tái tạo. Việc ứng dụng rộng rãi STATCOM là một bước tiến quan trọng trong việc xây dựng một hệ thống điện thông minh và bền vững.

6.1. Tóm tắt những ưu điểm chính của STATCOM

STATCOM mang lại nhiều lợi ích vượt trội so với các giải pháp truyền thống, bao gồm khả năng đáp ứng nhanh, hoạt động trong phạm vi điện áp rộng, khả năng lọc sóng hài và khả năng điều khiển chính xác công suất phản kháng. Những ưu điểm này giúp STATCOM trở thành một công cụ mạnh mẽ để ổn định điện áp, cải thiện hệ số công suất và nâng cao hiệu quả vận hành hệ thống điện.

6.2. Khuyến nghị về việc ứng dụng STATCOM trong hệ thống điện

Việc ứng dụng STATCOM nên được xem xét nghiêm túc trong các dự án nâng cấp và phát triển hệ thống điện. Cần thực hiện phân tích kỹ thuật và kinh tế để xác định vị trí lắp đặt STATCOM phù hợp và đảm bảo rằng lợi ích mang lại vượt trội hơn chi phí bỏ ra. Việc đầu tư vào STATCOM là một khoản đầu tư chiến lược vào sự ổn định và bền vững của hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện hiện đại ngày càng phải vận hành gần giới hạn ổn định, đặc biệt là giới hạn ổn định điện áp, do nhu cầu công suất tăng cao và thiếu hụt thiết bị bù công suất phản kháng hiệu quả. Tình trạng này dẫn đến các sự cố mất điện liên quan đến mất ổn định điện áp, gây ảnh hưởng nghiêm trọng đến chất lượng và độ tin cậy của hệ thống điện. Theo ước tính, việc nâng cao ổn định điện áp và bù công suất phản kháng kịp thời có thể giảm thiểu tổn thất điện năng và tăng khả năng truyền tải công suất lên đến 15-20%. Mục tiêu nghiên cứu của luận văn là phân tích các giới hạn ổn định điện áp, nghiên cứu và ứng dụng thiết bị STATCOM (Static Synchronous Compensator) để điều chỉnh điện áp và bù công suất phản kháng cho hệ thống điện truyền tải 500 kV miền Nam Việt Nam gồm 3 nút. Phạm vi nghiên cứu tập trung vào mô hình mạch động lực, mô hình toán và thiết kế bộ điều khiển dòng cho STATCOM 48 xung 100 MVAR, sử dụng phần mềm Matlab/Simulink để mô phỏng đáp ứng động của hệ thống trong các chế độ bình thường và sự cố. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ ổn định điện áp, giảm thiểu sự cố mất điện và tăng hiệu quả vận hành hệ thống điện truyền tải tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Ổn định điện áp trong hệ thống điện: Phân loại ổn định điện áp thành ổn định tĩnh và động, ổn định quá độ và dao động bé, với các giới hạn nhiệt, điện áp và ổn định. Ổn định điện áp được xác định bởi khả năng duy trì cân bằng giữa nhu cầu phụ tải và khả năng cung cấp công suất phản kháng.

• Thiết bị FACTS và STATCOM: FACTS (Flexible Alternating Current Transmission System) là hệ thống truyền tải điện xoay chiều linh hoạt, trong đó STATCOM là thiết bị bù đồng bộ tĩnh sử dụng bộ chuyển đổi nguồn áp (VSC) để điều chỉnh điện áp và bù công suất phản kháng nhanh chóng, hiệu quả. STATCOM có ưu điểm vượt trội so với các thiết bị bù thế hệ trước như SVC, TCSC nhờ khả năng điều khiển đa bậc, giảm sóng hài và đáp ứng nhanh.

• Mô hình mạch động lực và toán học của STATCOM 48 xung: Sử dụng bộ chuyển đổi 3 cấp với 4 MBA dịch pha, mô hình toán học dựa trên các phương trình điều khiển dòng điện, điện áp và công suất phản kháng, kết hợp kỹ thuật điều chế độ rộng xung (PWM) để giảm sóng hài và ngăn ngừa quá dòng.

• Phương pháp điều khiển dòng đa bậc 48 xung: Thiết kế bộ điều khiển dòng nhằm đảm bảo STATCOM hoạt động ổn định trong mọi chế độ, kể cả khi có sự cố ngắn mạch hoặc sóng hài biến dạng.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập tài liệu chuyên ngành, các bài báo quốc tế, tài liệu hướng dẫn kỹ thuật và dữ liệu thực tế từ hệ thống điện miền Nam Việt Nam.

• Phương pháp phân tích: Xây dựng mô hình mạch điện và mô hình toán học của STATCOM 48 xung trên phần mềm Matlab/Simulink. Phân tích giới hạn ổn định điện áp dựa trên các phương trình công suất tác dụng và phản kháng, mô phỏng đáp ứng động của hệ thống trong các chế độ vận hành bình thường và sự cố.

• Cỡ mẫu và chọn mẫu: Mô hình hệ thống điện 500 kV miền Nam gồm 3 nút được lựa chọn làm mẫu nghiên cứu đại diện cho hệ thống truyền tải điện lớn với mật độ tải cao và yêu cầu ổn định điện áp nghiêm ngặt.

• Timeline nghiên cứu: Nghiên cứu và xây dựng mô hình từ tháng 09/2011 đến tháng 06/2012, bao gồm thu thập tài liệu, thiết kế mô hình, lập trình mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả điều chỉnh điện áp của STATCOM 48 xung: Mô phỏng cho thấy STATCOM 48 xung 100 MVAR có khả năng điều chỉnh điện áp tại các nút hệ thống 500 kV miền Nam nhanh chóng, duy trì điện áp ổn định trong phạm vi ±6% giá trị định mức, giảm thiểu dao động điện áp khi có biến động tải hoặc sự cố.

2. Khả năng bù công suất phản kháng linh hoạt: STATCOM cung cấp công suất phản kháng theo yêu cầu, đáp ứng nhanh trong vòng vài giây, giúp nâng cao biên độ ổn định điện áp và mở rộng giới hạn truyền tải công suất lên đến 15% so với hệ thống không có bù.

3. Đáp ứng trong chế độ sự cố ngắn mạch: Khi xảy ra ngắn mạch pha A chạm đất hoặc ngắn mạch 2 pha, STATCOM vẫn duy trì hoạt động ổn định, không bị quá dòng nhờ bộ điều khiển dòng đa bậc 48 xung, đảm bảo cung cấp công suất phản kháng kịp thời, giảm thiểu sụt áp và nguy cơ mất ổn định điện áp.

4. Giảm sóng hài và ngăn ngừa quá dòng: Việc sử dụng bộ chuyển đổi 3 cấp với 4 MBA dịch pha và điều chế PWM giúp giảm sóng hài điện áp xuống mức thấp, đồng thời ngăn ngừa quá dòng trong VSC, nâng cao độ bền và tuổi thọ thiết bị.

Thảo luận kết quả

Kết quả mô phỏng được trình bày qua các biểu đồ điện áp, dòng điện và công suất phản kháng tại các nút hệ thống, cho thấy rõ sự ổn định và hiệu quả của STATCOM trong việc điều chỉnh điện áp và bù công suất phản kháng. So sánh với các nghiên cứu trước đây về STATCOM 24 xung hoặc SVC, bộ STATCOM 48 xung cho thấy khả năng đáp ứng nhanh hơn và hiệu quả hơn trong việc duy trì ổn định điện áp, đặc biệt trong các tình huống sự cố. Điều này phù hợp với các báo cáo quốc tế về ưu điểm của thiết bị FACTS thế hệ mới trong nâng cao độ ổn định hệ thống điện. Việc ứng dụng STATCOM vào hệ thống điện Việt Nam sẽ góp phần giảm thiểu các sự cố mất điện do sụp đổ điện áp, nâng cao khả năng truyền tải và chất lượng điện năng. Tuy nhiên, việc lựa chọn dung lượng bù và vị trí lắp đặt cần được nghiên cứu kỹ lưỡng dựa trên đặc điểm tải và cấu trúc mạng điện cụ thể.

Đề xuất và khuyến nghị

1. Triển khai lắp đặt STATCOM 48 xung tại các nút trọng điểm của hệ thống điện 500 kV miền Nam nhằm nâng cao ổn định điện áp và khả năng truyền tải công suất, ưu tiên các khu vực có mật độ tải cao và biến động lớn. Thời gian thực hiện: 2-3 năm.

2. Phát triển hệ thống điều khiển và giám sát STATCOM tích hợp với SCADA để đảm bảo vận hành linh hoạt, phản ứng nhanh với các biến động tải và sự cố, nâng cao độ tin cậy hệ thống. Chủ thể thực hiện: Tổng công ty truyền tải điện quốc gia.

3. Đào tạo kỹ sư vận hành và bảo trì chuyên sâu về thiết bị FACTS và STATCOM nhằm đảm bảo vận hành hiệu quả và xử lý sự cố kịp thời. Thời gian: liên tục trong 1-2 năm đầu sau khi triển khai.

4. Nghiên cứu mở rộng ứng dụng STATCOM cho các hệ thống điện phân phối và công nghiệp lớn để cải thiện chất lượng điện áp và giảm tổn thất công suất phản kháng, góp phần tiết kiệm năng lượng. Chủ thể thực hiện: Các viện nghiên cứu và doanh nghiệp điện lực.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia vận hành hệ thống điện truyền tải: Nắm bắt kiến thức về thiết bị FACTS, đặc biệt là STATCOM 48 xung, để áp dụng trong vận hành và nâng cao độ ổn định hệ thống.

2. Nhà nghiên cứu và sinh viên ngành điện – điện tử: Tài liệu tham khảo quý giá về mô hình mạch động lực, mô hình toán học và phương pháp điều khiển STATCOM, hỗ trợ nghiên cứu và phát triển thiết bị bù công suất phản kháng.

3. Các nhà hoạch định chính sách và quản lý ngành điện: Hiểu rõ về lợi ích và hiệu quả của việc ứng dụng thiết bị FACTS trong hệ thống điện quốc gia, từ đó xây dựng kế hoạch đầu tư và phát triển hạ tầng điện.

4. Doanh nghiệp sản xuất và cung cấp thiết bị điện: Tham khảo để phát triển sản phẩm STATCOM phù hợp với yêu cầu kỹ thuật và vận hành thực tế tại Việt Nam, nâng cao năng lực cạnh tranh trên thị trường.

Câu hỏi thường gặp

1. STATCOM là gì và có vai trò gì trong hệ thống điện?
   STATCOM (Static Synchronous Compensator) là thiết bị bù đồng bộ tĩnh sử dụng bộ chuyển đổi nguồn áp (VSC) để điều chỉnh điện áp và bù công suất phản kháng nhanh chóng, giúp nâng cao ổn định điện áp và khả năng truyền tải công suất trong hệ thống điện.

2. Ưu điểm của STATCOM 48 xung so với các thiết bị bù khác là gì?
   STATCOM 48 xung có khả năng điều khiển đa bậc, giảm sóng hài điện áp, ngăn ngừa quá dòng và đáp ứng nhanh trong mọi chế độ vận hành, kể cả khi có sự cố, vượt trội hơn so với SVC hoặc STATCOM 24 xung.

3. Phần mềm Matlab/Simulink được sử dụng như thế nào trong nghiên cứu này?
   Matlab/Simulink được dùng để xây dựng mô hình mạch động lực, mô hình toán học và mô phỏng đáp ứng động của STATCOM trong hệ thống điện 500 kV miền Nam, giúp đánh giá hiệu quả điều chỉnh điện áp và bù công suất phản kháng.

4. STATCOM có thể hoạt động hiệu quả trong các tình huống sự cố không?
   Có, nhờ bộ điều khiển dòng đa bậc 48 xung, STATCOM duy trì hoạt động ổn định, không bị quá dòng khi xảy ra ngắn mạch pha hoặc ngắn mạch đa pha, đảm bảo cung cấp công suất phản kháng kịp thời.

5. Làm thế nào để lựa chọn dung lượng và vị trí lắp đặt STATCOM phù hợp?
   Cần phân tích đặc điểm tải, cấu trúc mạng điện và các giới hạn ổn định điện áp để xác định dung lượng bù tối ưu và vị trí lắp đặt tại các nút trọng điểm, nhằm đạt hiệu quả cao nhất trong điều chỉnh điện áp và bù công suất phản kháng.

Kết luận

• Luận văn đã xây dựng thành công mô hình mạch động lực, mô hình toán và bộ điều khiển dòng cho STATCOM 48 xung 100 MVAR, ứng dụng trong hệ thống điện 500 kV miền Nam gồm 3 nút.
• Kết quả mô phỏng trên Matlab/Simulink chứng minh STATCOM nâng cao ổn định điện áp, đáp ứng nhanh công suất phản kháng và duy trì hoạt động ổn định trong các chế độ bình thường và sự cố.
• Thiết bị STATCOM 48 xung có ưu điểm vượt trội về giảm sóng hài, ngăn ngừa quá dòng và điều khiển linh hoạt so với các thiết bị bù thế hệ trước.
• Nghiên cứu cung cấp cơ sở khoa học và công cụ mô phỏng hữu ích cho các nhà nghiên cứu, kỹ sư và quản lý ngành điện trong việc ứng dụng thiết bị FACTS tại Việt Nam.
• Đề xuất triển khai lắp đặt STATCOM tại các nút trọng điểm, phát triển hệ thống điều khiển và đào tạo nhân lực để nâng cao hiệu quả vận hành hệ thống điện truyền tải quốc gia.

Khuyến khích các đơn vị quản lý và vận hành hệ thống điện nghiên cứu, thử nghiệm và áp dụng STATCOM 48 xung trong thực tế nhằm nâng cao độ ổn định và chất lượng điện năng.

Trích đoạn nội dung tài liệu

Chương 1 GIỚI THIỆU LUẬN VĂN 1.1 Tổng quan Phân tích và điều khiển ổn định điện áp trở nên rất cần thiết khi hệ thống điện phải vận hành gần tới các giới hạn ổn định của chúng kể cả giới hạn ổn định điện áp. Hệ thống điện phải làm việc ở trạng thái gần điểm giới hạn điện áp là do thiếu đầu tư thiết bị FACTS cho mạng điện và công suất truyền tải giữa các vùng là quá lớn. Điện áp không ổn định đang trở thành mối quan tâm hàng đầu trong vận hành hệ thống điện. Có những sự cố mất điện đã xảy ra liên quan đến sự mất ổn định điện áp của hệ thống.

Do đó việc phân tích và điều khiển ổn định điện áp nhằm nâng cao độ dự trữ ổn định của hệ thống điện là rất cần thiết, tránh mất ổn định điện áp xảy ra khi có biến động ngẫu nhiên của một trạng thái xác lập là hết sức cần thiết. Ngày nay, cùng với sự phát triển mạnh mẽ của kỹ thuật điện tử, công nghiệp chế tạo các linh kiện công suất lớn và kỹ thuật đo lường điều khiển trong hệ thống điện, nên các thiết bị bù dùng thyristor sử dụng rất nhiều thông tin trong toàn hệ thống được nghiên cứu và ứng dụng. Ở một số nước có trình độ công nghệ phát triển tiên tiến trên thế giới, các thiết bị bù công suất phản kháng điều chỉnh bằng thyristor đã được ứng dụng và mang lại hiệu quả cao trong việc nâng cao ổn định chất lượng điện áp của hệ thống điện. Các thiết bị bù thường dùng là: thiết bị bù tĩnh điều khiển bằng thyristor (SVC), thiết bị bù dọc điều khiển bằng thyristor (TCSC,UPFC), thiết bị bù đồng bộ tĩnh (STATCOM)… Các thiết bị này cho phép chúng ta vận hành hệ thống điện một cách linh hoạt, hiệu quả cả trong chế độ bình thường hay sự cố nhờ khả năng điều chỉnh nhanh công suất phản kháng và các thông số khác (trở kháng, góc pha) của chúng.

Để nâng cao chất lượng điện áp và ổn định điện áp cho hệ thống điện Việt Nam đã có rất nhiều công trình nghiên cứu về việc ứng dụng các thiết bị bù công suất phản kháng. Tuy nhiên các thiết bị bù đó chưa đáp ứng đủ những yêu cầu về phản ứng nhanh nhạy khi hệ thống có sự thay đổi đột ngột về nhu cầu công suất phản 2- kháng. Các thiết bị truyền tải điện xoay chiều linh hoạt FACTS như: STATCOM hay SVC… đã đáp ứng được yêu cầu về độ phản ứng nhanh nhạy cũng như dung lượng bù tối ưu cho hệ thống điện trong mọi chế độ làm việc. Luận văn này nghiên cứu về những vấn đề trên nhằm đưa ra việc ứng dụng lắp đặt thiết bị STATCOM thích hợp cho hệ thống điện và việc tính toán bù công suất phản kháng tập trung chủ yếu vào các khu vực có mật độ tải dày đặc và có thể gia tăng đột biến trong các chế độ làm việc khác nhau.

Hệ thống truyền tải điện Việt Nam chúng ta hiện nay chưa có sử dụng thiết bị STACOM chỉ sử dụng các bộ Tụ bù tĩnh, các Cuộn kháng cố định để điều chỉnh điện áp và bù công suất phản kháng còn rất cứng nhắc, thiếu linh hoạt. Do đó khi có ngắn mạch xảy ra thì không thể ổn định được điện áp.Vì vậy việc nghiên cứu thiết bị bù đồng bộ tĩnh (STATCOM) vào hệ thống điện để nâng cao ổn định quá độ và chất lượng điện áp của hệ thống điện Việt Nam trong tương lai là nhiệm vụ rất cần thiết, nhằm mở ra một hướng mới trong việc áp dụng các phương pháp điều chỉnh điện áp và bù công suất phản kháng của hệ thống điện.Vì vậy việc thực hiện đề tài: “ Ứng dụng STACOM để điều chỉnh điện áp và bù công suất phản kháng cho hệ thống điện” là hết sức cần thiết, áp dụng vào vận hành hệ thống truyền tải điện Việt Nam nhằm nâng cao ổn định điện áp và nâng cao khả năng truyền tải cho hệ thống điện.2 Tóm tắt một số bài báo liên quan  “STATCOM control with Robust Synchronizing Phase Locked Loop under Three Phase Power System Faults” : Prof. IEEE International Conference on Industrial Electronics, Control and Robotics.1 Bài báo này trình bày về vấn đề STATCOM ( bộ bù đồng bộ tĩnh ) hoạt động dựa trên bộ chuyển đổi nguồn áp VSC có khuếch đại độ rộng xung được sự quan tâm vì những chức năng nổi bất của nó và được sử dụng trong hệ thống truyền tải và phân phối. Nó có thể đáp ứng công suất phản kháng VAR với tình trạng hệ thống sự cố.

Việc STATCOM hoạt động trong quá trình hệ thống sự cố có thể tác động 3- bất lợi tới bộ VSC là quá dòng và tác động ngắt VSC trong khi yêu cầu nâng cao điện áp là đòi hỏi cấp thiết nhất. Bộ PLL thông thường chỉ có thể nhận biết thông tin về giá trị điện áp thứ tự thuận nhưng không thể nhận biết được thông tin về điện áp thứ tự nghịch tại thanh cái khi hệ thống sự cố. Trong bài báo này đã xây dựng được STATCOM với một PLL mạnh. Bộ PLL này có thể nhận biết chính xác giá trị điện áp thứ tự thuận và thứ tự nghịch tại thanh cái trong quá trình hệ thống sự cố.

Với bộ PLL mạnh, STATCOM có thể tránh được quá dòng và tác động ngừng hoạt động trong và sau quá trình sự cố, đảm bảo STATCOM luôn hoạt động sẵn sàng cung cấp công suất phản kháng khi yêu cầu bù công suất phản kháng là thực sự cấp thiết. Kết quả mô phỏng được trình bày trên bộ STATCOM VSC 48-xung 100 MVAR kết nối 2 thanh cái hệ thống điện.1: Sự cố chạm đất pha với PLL thông thường 4- Hình 1.2: Sự cố chạm đất pha với PLL mạnh  “Current Control of Angle Controlled STATCOM”: Zhengping Xi, Student Member, IEEE, and Subhashish Bhattacharya, Member, IEEE.2 Bài báo này đề cập đến vấn đề bộ VSC dựa trên STATCOM được sử dụng để điều chỉnh điện áp trong hệ thống truyền tải và phân phối. Quá dòng và tác động ngắt STATCOM trong và sau quá trình sự cố hệ thống hoặc các sóng hài biến dạng có thể xuất hiện trong STATCOM không có bộ điều khiển PWM (điều khiển độ rộng xung). Chọn lựa tụ DC thích hợp có thể giữ cho giá trị dòng điện thứ tự nghịch và sóng hài biến dạng thấp, kết quả đạt được là có thể loại bỏ được quá dòng bên trong STATCOM.

Tuy nhiên, giá trị tụ phụ thuộc vào kiểu sóng hài biến dạng. Trong bài báo này đã đề xuất và phát triển chiến lược dựa trên sự điều khiển góc điều khiển để loại trừ quá dòng (và tác động ngắt ) VSC trong, sau quá trình hệ thống sự cố và các sóng hài biến dạng, đảm bảo là với 1 STATCOM có tụ điện dung nhỏ cũng có thể cung cấp được công suất phản kháng theo yêu cầu. Các kết quả mô phỏng được trình bày dựa trên bộ STATCOM VSC 48-xung 100 MVAR kết nối với 2 thanh cái hệ thống. Các kết quả chứng tỏ được hiệu quả của chiến lược 5- điều khiển dòng để ngăn ngừa quá dòng VSC, kết quả STATCOM vẫn duy trì trên hệ thống sự cố và có thể cung cấp công suất phản kháng khi hệ thống sự cố hoặc các sóng hài biến dạng.3: Dòng qua bộ VSC của STATCOM với tụ có điện dung C = 3000 μF trong điều kiện hệ thống chạm đất pha A Hình 1.4: Dòng qua bộ VSC của STATCOM với tụ có điện dung C = 925 μF trong điều kiện hệ thống chạm đất pha A  “Three-Level 24-Pulse STATCOM with Pulse Width Control at Fundamental Frequency Switching” : Kadagala Venkata Srinivas, Student Member, IEEE and Bhim Singh, Fellow, IEEE.3 Bài báo này trình bày một phương pháp điều khiển STATCOM 3-cấp 24 xung dùng bộ điều khiển độ rộng xung tại tần số cơ bản bộ ngắt và duy trì điện áp VDC là hằng số.

Bốn cầu 3-cấp trung tính kẹp của VSC được sử dụng tựa như STATCOM 3-cấp 24-xung. Trong mỗi bộ VSC 3-cấp, độ rộng xung thứ tự thuận và thứ tự nghịch trong các chu kì được biến điệu để đạt được một biên độ điện áp có thể kiểm soát, nó điều khiển công suất phản kháng của STATCOM. Thuật toán điều khiển tách rời dòng được sử dụng để điều khiển STATCOM. Mô hình đề xuất STATCOM được phát triển bằng cách sử dụng thư viện công cụ Matlab/Simulink SimPowerSystems.

Bộ STATCOM được kết nối với hệ thống AC 132 kV, 60 Hz và các kết quả trình bày để chứng tỏ đáp ứng động của nó.5: Đáp ứng hiệu quả của STATCOM để thay đổi công suất phản kháng tham chiếu  “Simulation of Three-Lever 48-Pulses STATCOM” : S.HADJERI, Fatiha GHEZAL and S.4 Bài báo này trình bày phân tích chi tiết STATCOM 48-xung. Để đạt được sóng hài thỏa đáng, trong bài báo này thực hiện dựa trên bộ chuyển đổi nguồn VSC 48- xung. Cấu trúc liên kết của VSC là bộ chuyển đổi 3-cấp kết nối 4 MBA-Dịch pha. Có nhiều cách thức để đạt được sóng hài mức thấp phía AC, vì vậy STATCOM 48- xung có thể được ứng dụng trong lĩnh vực công suất cao mà không cần bộ lọc AC.

Một trạng thái tiêu biểu được trình bày trên khung d-q. Các kết quả được đưa ra để chứng tỏ sự hiệu quả của đề xuất này.6: Mô tả sóng hài chứa trong VSC 1.3 Nhận xét chung và hướng tiếp cận Để hệ thống điện hoạt động linh hoạt ở mọi chế độ, kể cả tình huống sự cố nghiêm trọng nhất, thì phải có thiết bị để điều khiển các đại lượng trong hệ thống điện. Một trong những đại lượng đó chính là đại lượng điện áp, theo nhận định thực tế, các sự cố tan rã hệ thống điện gần đây đều có liên quan đến sự sụp đổ điện áp hoặc là mất ổn định điện áp, mà nguyên nhân chủ yếu dẫn đến sự sụp đổ điện áp thường là do sự không đáp ứng đủ nhu cầu công suất phản kháng cho hệ thống điện một cách kịp thời. Qua các bài báo trên cho ta thấy việc ứng dụng STATCOM để bù công suất phản kháng và điều chỉnh điện áp cho hệ thống điện là rất hiệu quả.

Theo các kết quả mô phỏng ở trên ta nhận thấy rằng việc đáp ứng hiệu quả của STATCOM trong mọi chế độ của hệ thống điện phụ thuộc vào tính năng điều khiển của bộ điều khiển STATCOM. Tuy nhiên, việc đánh giá, lựa chọn bộ STATCOM như thế nào là hợp lý, cũng như dung lượng bù tối ưu trong phân tích ở chế độ xác lập, chế độ quá độ là mối quan tâm hàng đầu trong việc đáp ứng và nâng cao ổn định cho hệ thống điện.
