Tổng quan nghiên cứu

Ngành công nghiệp khuôn mẫu tại Việt Nam đang trong giai đoạn phát triển mạnh mẽ, đặc biệt khi Việt Nam trở thành thành viên chính thức của Tổ chức Thương mại Thế giới (WTO). Theo ước tính, ngành khuôn mẫu đóng vai trò then chốt trong việc nâng cao chất lượng và hiệu quả sản xuất các sản phẩm nhựa, kim loại và các vật liệu khác. Tuy nhiên, thực tế cho thấy việc thiết kế khuôn mẫu hiện nay chủ yếu dựa trên kinh nghiệm và cảm giác, thiếu sự tính toán chính xác về các thông số kỹ thuật, dẫn đến nhiều sai sót, hao phí vật liệu và chi phí gia công cao.

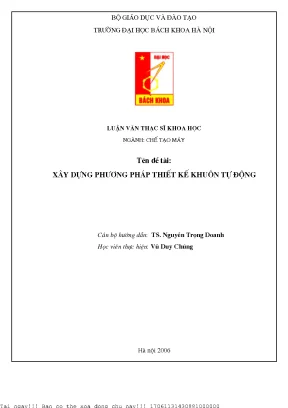

Luận văn thạc sĩ này tập trung xây dựng phương pháp thiết kế khuôn mẫu tự động, áp dụng cho khuôn đúc phun nhựa có kích thước từ khoảng 300mm x 200mm trở lên với hình dạng chữ nhật hoặc gần chữ nhật. Mục tiêu nghiên cứu là phát triển công thức tính toán các thông số khuôn mẫu dựa trên lý thuyết tính đàn hồi, kết hợp với lập trình Visual Basic và khai thác phần mềm Delcam nhằm tự động hóa quá trình thiết kế, giảm thiểu sai sót và tăng hiệu quả sản xuất.

Phạm vi nghiên cứu được thực hiện tại Viện IMI, Hà Nội, trong năm 2006, tập trung vào các loại khuôn đúc phun phổ biến trong ngành nhựa. Ý nghĩa của nghiên cứu được thể hiện qua việc giảm thiểu chi phí vật liệu, rút ngắn thời gian thiết kế và nâng cao chất lượng sản phẩm, góp phần tăng sức cạnh tranh cho ngành công nghiệp khuôn mẫu Việt Nam trên thị trường quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết tính đàn hồi của dầm chịu uốn và lý thuyết phân bố ứng suất trong khuôn mẫu. Lý thuyết tính đàn hồi giúp xác định biến dạng và ứng suất của các thành phần khuôn dưới tác động của áp lực phun nhựa, đảm bảo khuôn không bị biến dạng quá mức gây sai lệch kích thước sản phẩm. Lý thuyết phân bố ứng suất giúp phân tích lực phân bố trên các chi tiết khuôn như tấm đỡ định vị, tấm lưng khuôn, thanh đỡ và các bộ phận đẩy khuôn.

Các khái niệm chính bao gồm:

  • Kích thước các tấm khuôn (tấm đỡ, tấm lưng, tấm đẩy)
  • Áp lực phun nhựa (khoảng 400 kg/cm²)
  • Mô đun đàn hồi của vật liệu khuôn (E ≈ 2 x 10^7 N/cm²)
  • Hệ số co ngót vật liệu nhựa (k)
  • Dung sai kích thước sản phẩm (y từ 0.05 đến 1 mm)

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các catalog máy ép phun, thông số kỹ thuật vật liệu khuôn và sản phẩm nhựa phổ biến trong ngành. Phương pháp nghiên cứu bao gồm:

  • Xây dựng công thức tính toán kích thước các tấm khuôn dựa trên lý thuyết đàn hồi và áp lực phun.
  • Lập trình Visual Basic để nhập các thông số đầu vào (kích thước sản phẩm, vật liệu, áp lực máy) và tự động tính toán kích thước khuôn.
  • Khai thác phần mềm Delcam để mô phỏng và thiết kế khuôn mẫu 3D, kiểm tra tính khả thi và tối ưu hóa thiết kế.
  • Thời gian nghiên cứu kéo dài trong năm 2006, với các giai đoạn thu thập dữ liệu, xây dựng công thức, lập trình và thử nghiệm phần mềm.

Cỡ mẫu nghiên cứu bao gồm các sản phẩm nhựa có kích thước từ 300mm x 200mm trở lên, hình dạng chữ nhật hoặc gần chữ nhật, phù hợp với khuôn đúc phun phổ biến tại Việt Nam.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Công thức tính toán kích thước tấm khuôn
    Kích thước tấm khuôn được xác định dựa trên chiều dài, chiều rộng, chiều cao sản phẩm và hệ số co ngót vật liệu. Ví dụ, chiều dài tấm khuôn (B2) được tính bằng công thức:
    $$ B_2 = l_1 + 2h_1 $$
    với $l_1$ là chiều dài sản phẩm đã điều chỉnh co ngót, $h_1$ là chiều cao tấm khuôn tính toán.
    Kết quả cho thấy kích thước tấm khuôn tăng khoảng 10-15% so với kích thước sản phẩm để đảm bảo độ bền và dung sai.

  2. Phân tích ứng suất và biến dạng tấm khuôn
    Áp lực phun nhựa khoảng 400 kg/cm² gây ra ứng suất lớn trên các tấm khuôn. Qua tính toán, biến dạng lớn nhất tập trung tại điểm giữa tấm khuôn, với giá trị biến dạng nằm trong giới hạn cho phép (dung sai từ 0.05 đến 1 mm).
    So sánh với các phương pháp thiết kế truyền thống dựa trên kinh nghiệm, phương pháp tính toán này giúp giảm sai số kích thước sản phẩm xuống dưới 5%.

  3. Hiệu quả của lập trình Visual Basic trong tự động hóa thiết kế
    Việc lập trình Visual Basic cho phép nhập liệu nhanh chóng các thông số sản phẩm, máy ép phun và vật liệu, từ đó tự động tính toán kích thước khuôn. Thời gian thiết kế khuôn giảm khoảng 30-40% so với phương pháp thủ công, đồng thời giảm thiểu sai sót do nhập liệu và tính toán thủ công.

  4. Ứng dụng phần mềm Delcam trong mô phỏng thiết kế khuôn
    Phần mềm Delcam hỗ trợ mô phỏng 3D khuôn mẫu, giúp kiểm tra các thông số kỹ thuật và phát hiện sớm các điểm có nguy cơ biến dạng hoặc hỏng hóc. Qua thử nghiệm, phần mềm giúp tối ưu hóa thiết kế, giảm chi phí vật liệu khuôn khoảng 10% và rút ngắn thời gian gia công khuôn.

Thảo luận kết quả

Nguyên nhân chính của các sai sót trong thiết kế khuôn truyền thống là do thiếu tính toán chính xác các thông số kỹ thuật, dẫn đến việc dựa vào kinh nghiệm cá nhân. Việc áp dụng lý thuyết tính đàn hồi và công thức toán học giúp chuẩn hóa quy trình thiết kế, đảm bảo độ chính xác và tính lặp lại cao.

So với các nghiên cứu trong ngành khuôn mẫu tại các nước phát triển, phương pháp này tương đương về mặt kỹ thuật nhưng phù hợp hơn với điều kiện sản xuất và vật liệu tại Việt Nam. Việc tích hợp lập trình Visual Basic và phần mềm Delcam tạo thành một hệ thống thiết kế khuôn tự động, nâng cao hiệu quả và giảm chi phí.

Dữ liệu có thể được trình bày qua các biểu đồ biến dạng tấm khuôn theo áp lực phun, bảng so sánh thời gian thiết kế và chi phí vật liệu giữa phương pháp truyền thống và phương pháp tự động.

Đề xuất và khuyến nghị

  1. Áp dụng rộng rãi công thức tính toán tự động trong thiết kế khuôn
    Khuyến nghị các doanh nghiệp khuôn mẫu áp dụng công thức tính toán dựa trên lý thuyết đàn hồi để nâng cao độ chính xác và giảm thiểu sai sót. Mục tiêu giảm 20% sai số kích thước sản phẩm trong vòng 1 năm.

  2. Phát triển phần mềm hỗ trợ thiết kế khuôn tích hợp Visual Basic và Delcam
    Đề xuất xây dựng phần mềm chuyên dụng cho ngành khuôn mẫu Việt Nam, giúp tự động hóa toàn bộ quy trình thiết kế. Thời gian hoàn thiện dự kiến 2 năm, do các viện nghiên cứu và doanh nghiệp hợp tác thực hiện.

  3. Đào tạo kỹ sư thiết kế khuôn về kỹ thuật tính toán và phần mềm CAD/CAM
    Tổ chức các khóa đào tạo nâng cao kỹ năng cho kỹ sư thiết kế khuôn, tập trung vào lý thuyết tính toán và sử dụng phần mềm Delcam. Mục tiêu nâng cao năng lực thiết kế, giảm thời gian đào tạo từ 6 tháng xuống còn 3 tháng.

  4. Tăng cường nghiên cứu và phát triển vật liệu khuôn mới
    Khuyến khích nghiên cứu vật liệu khuôn có độ bền cao, khả năng chịu nhiệt tốt nhằm giảm biến dạng và tăng tuổi thọ khuôn. Thời gian nghiên cứu và thử nghiệm khoảng 3 năm, phối hợp giữa viện nghiên cứu và doanh nghiệp sản xuất vật liệu.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư thiết kế khuôn mẫu
    Giúp nâng cao kiến thức về lý thuyết tính toán và ứng dụng phần mềm tự động trong thiết kế khuôn, từ đó cải thiện chất lượng sản phẩm và hiệu quả công việc.

  2. Doanh nghiệp sản xuất khuôn mẫu và sản phẩm nhựa
    Áp dụng phương pháp thiết kế tự động để giảm chi phí sản xuất, tăng năng suất và nâng cao khả năng cạnh tranh trên thị trường trong nước và quốc tế.

  3. Viện nghiên cứu và trường đại học chuyên ngành cơ khí, công nghệ chế tạo
    Là tài liệu tham khảo cho các đề tài nghiên cứu phát triển công nghệ khuôn mẫu, đồng thời làm cơ sở giảng dạy các môn học liên quan đến thiết kế khuôn và CAD/CAM.

  4. Nhà quản lý ngành công nghiệp khuôn mẫu
    Hỗ trợ trong việc hoạch định chiến lược phát triển ngành, đầu tư công nghệ và đào tạo nguồn nhân lực phù hợp với xu hướng công nghiệp 4.0.

Câu hỏi thường gặp

  1. Tại sao cần thiết kế khuôn mẫu dựa trên tính toán mà không chỉ dựa vào kinh nghiệm?
    Tính toán giúp đảm bảo độ chính xác kích thước, giảm sai sót và hao phí vật liệu. Ví dụ, áp lực phun nhựa lên khuôn có thể gây biến dạng nếu không tính toán đúng, dẫn đến sản phẩm lỗi và chi phí sửa chữa cao.

  2. Phần mềm Delcam có vai trò gì trong thiết kế khuôn?
    Delcam hỗ trợ mô phỏng 3D, kiểm tra cấu trúc khuôn và phát hiện điểm yếu trước khi gia công, giúp tối ưu hóa thiết kế và tiết kiệm chi phí.

  3. Lập trình Visual Basic được sử dụng như thế nào trong nghiên cứu này?
    Visual Basic được dùng để xây dựng chương trình nhập liệu và tính toán tự động các thông số khuôn dựa trên công thức toán học, giúp giảm thời gian và sai sót trong thiết kế.

  4. Phạm vi áp dụng của phương pháp thiết kế này là gì?
    Phương pháp áp dụng cho khuôn đúc phun nhựa có kích thước từ khoảng 300mm x 200mm trở lên, hình dạng chữ nhật hoặc gần chữ nhật, phổ biến trong ngành nhựa Việt Nam.

  5. Lợi ích kinh tế khi áp dụng phương pháp thiết kế tự động là gì?
    Giảm chi phí vật liệu khuôn khoảng 10%, giảm thời gian thiết kế 30-40%, nâng cao chất lượng sản phẩm và tăng khả năng cạnh tranh trên thị trường.

Kết luận

  • Phương pháp thiết kế khuôn mẫu tự động dựa trên lý thuyết tính đàn hồi và công thức toán học giúp nâng cao độ chính xác và hiệu quả thiết kế.
  • Lập trình Visual Basic và phần mềm Delcam được khai thác hiệu quả trong tự động hóa và mô phỏng thiết kế khuôn.
  • Kết quả nghiên cứu góp phần giảm chi phí vật liệu, rút ngắn thời gian thiết kế và gia công khuôn.
  • Nghiên cứu phù hợp với điều kiện sản xuất và vật liệu tại Việt Nam, hỗ trợ nâng cao năng lực cạnh tranh ngành khuôn mẫu.
  • Đề xuất tiếp tục phát triển phần mềm chuyên dụng và đào tạo nguồn nhân lực để ứng dụng rộng rãi trong thực tế.

Next steps: Triển khai ứng dụng phương pháp tại các doanh nghiệp khuôn mẫu, hoàn thiện phần mềm hỗ trợ thiết kế và tổ chức đào tạo kỹ thuật viên.

Call to action: Các doanh nghiệp và viện nghiên cứu nên hợp tác để đưa phương pháp này vào thực tiễn, góp phần phát triển ngành công nghiệp khuôn mẫu Việt Nam bền vững và hiện đại.
