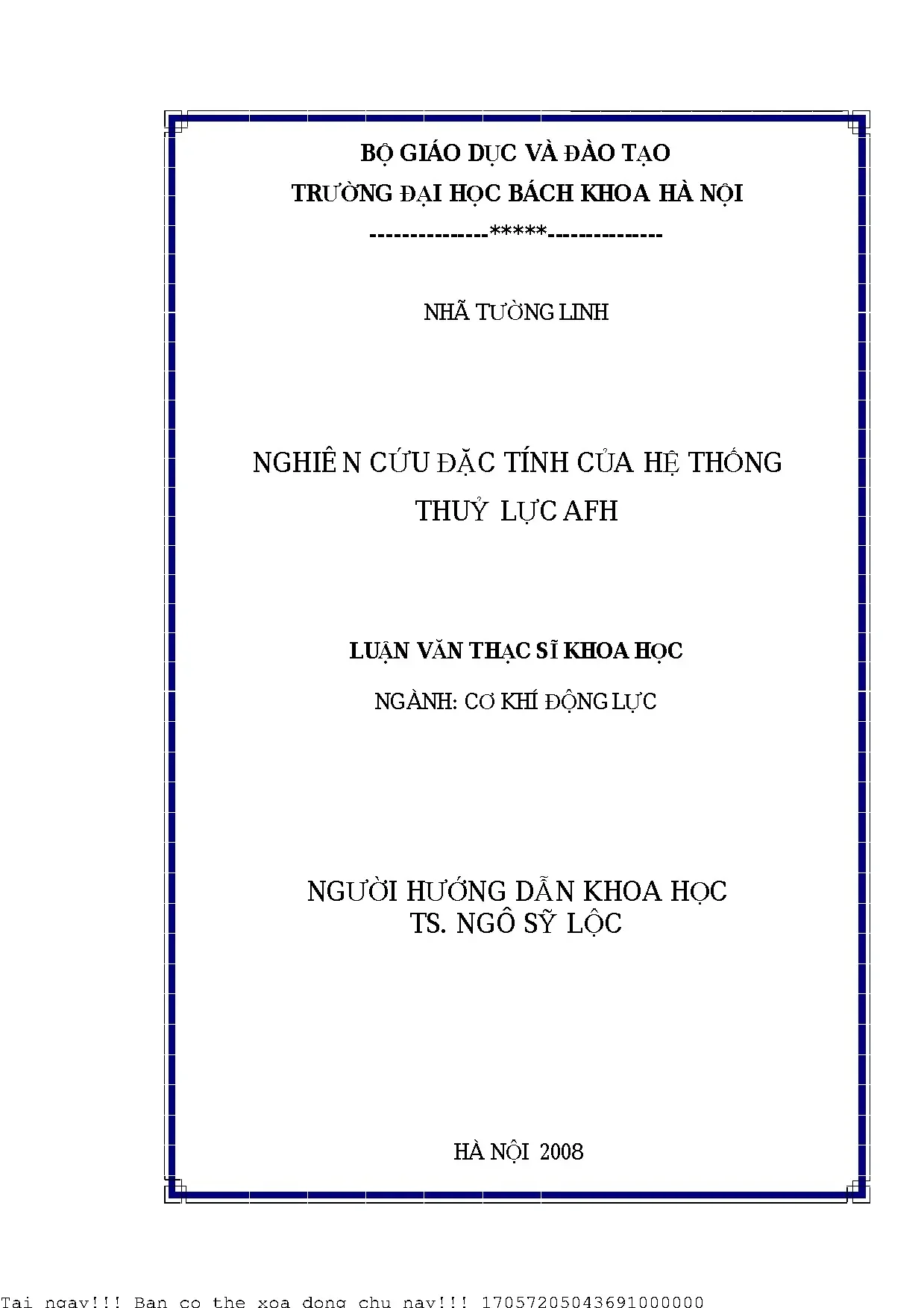

Nghiên Cứu Đặc Tính Của Hệ Thống Thủy Lực AFH

Chuyên khảo phân tích Nghiên ứu đặc tính của hệ thống thuỷ lực afh, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nhã Tường Linh
• Người hướng dẫn: TS. Ngô Sĩ Lộc
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Đặc Tính Của Hệ Thống Thủy Lực AFH
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: THUỶ LỰC CÔNG NGHIỆP
• 1.1. Lịch sử hình thành
• 1.2. Hệ thống thuỷ lực truyền thống
• 1.2.1. Hệ thống thuỷ lực hở
• 1.2.2. Hệ thống thuỷ lực kín
• 1.3. Ưu nhược điểm của hệ thống thuỷ lực
• 1.4. Sự phát triển của hệ thống thuỷ lực truyền thống
• 1.5. Hệ thống thuỷ lực AFH
• 1.5.1. Các nghiên cứu trước đây về AFH
• 1.5.2. Kết quả thu được
• 1.5.3. Cấu trúc của hệ thống AFH
• 1.5.3.1. Máy phát dao động
• 1.5.3.2. Bình tích năng thuỷ lực
• 2. CHƯƠNG 2: ĐẶC TÍNH CỦA HỆ THỐNG AFH
• 2.1. Hướng nghiên cứu lý thuyết
• 2.2. Hệ thống thuỷ lực AFH một pha
• 2.2.1. Mô tả hoạt động
• 2.2.2. Truyền áp suất và vận tốc
• 2.2.3. Truyền năng lượng và công suất
• 2.3. Kết cấu hệ thống AFH ba pha
• 2.3.1. Tính toán đặc tính tĩnh cho hệ thống
• 2.3.2. Kết hợp giữa AFH với hệ thống thuỷ lực truyền thống
• 2.3.2.1. Bộ truyền AFH trong chuyển động tịnh tiến
• 2.3.2.1.1. Mô tả làm việc
• 2.3.2.1.2. Đánh giá đặc tính
• 2.3.2.2. Bộ truyền AFH trong chuyển động quay
• 2.3.2.2.1. Sơ đồ và nguyên lý hoạt động
• 2.3.2.2.2. Khảo sát chuyển động
• 2.3.2.2.3. Phân tích chuyển động của bộ truyền AFH
• 3. CHƯƠNG 3: HƯỚNG PHÁT TRIỂN VÀ ỨNG DỤNG
• 3.1. Định hướng nghiên cứu lý thuyết hệ thống AFH
• 3.2. Định hướng nghiên cứu thực nghiệm
• 3.2.1. Thực nghiệm với một pha đơn
• 3.2.2. Thực nghiệm với hệ thống ba pha
• 3.3. Tiềm năng ứng dụng của hệ thống AFH
• KẾT MỘT LUẬN SỐ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Hệ Thống Thủy Lực AFH Nghiên Cứu Tại Bách Khoa

Bài viết này tập trung vào việc nghiên cứu hệ thống thủy lực AFH (Alternating Flow Hydraulic) tại Đại học Bách Khoa Hà Nội. Hệ thống này, một hướng đi mới trong công nghệ thủy lực, hứa hẹn khắc phục các nhược điểm của hệ thống thủy lực truyền thống. Nghiên cứu này không chỉ mang tính lý thuyết mà còn mở ra tiềm năng ứng dụng rộng rãi trong công nghiệp. Hệ thống thủy lực AFH sử dụng hệ thống đường ống độc lập để truyền năng lượng thông qua sóng áp suất và vận tốc. Bài viết sẽ đi sâu vào các đặc tính, nguyên lý hoạt động và tiềm năng phát triển của công nghệ AFH này.

1.1. Giới Thiệu Về Công Nghệ AFH Và Lịch Sử Phát Triển

AFH (Alternating Flow Hydraulic) là một phương pháp truyền năng lượng thủy lực mới, sử dụng dòng chảy xoay chiều thay vì dòng chảy một chiều như trong các hệ thống truyền thống. Lịch sử phát triển của công nghệ AFH còn khá non trẻ, nhưng những nghiên cứu ban đầu đã cho thấy tiềm năng to lớn trong việc cải thiện hiệu suất và giảm thiểu rò rỉ. Các nghiên cứu trước đây về AFH đã tập trung vào việc mô hình hóa và phân tích các đặc tính của hệ thống.

1.2. Hệ Thống Thủy Lực AFH So Với Hệ Thống Truyền Thống DFH

So với hệ thống thủy lực truyền thống (DFH), hệ thống thủy lực AFH có nhiều ưu điểm tiềm năng. Trong hệ thống AFH, năng lượng được truyền qua sóng áp suất và vận tốc, giảm thiểu rò rỉ và hao hụt năng lượng. DFH truyền năng lượng bằng dòng chất lỏng, dễ xảy ra hao hụt. Tuy nhiên, AFH cũng đối mặt với thách thức về độ phức tạp trong thiết kế và điều khiển.

II. Vấn Đề Thách Thức Khi Nghiên Cứu Hệ Thống Thủy Lực AFH

Việc nghiên cứu hệ thống thủy lực AFH đặt ra nhiều thách thức. Một trong những vấn đề chính là mô hình hóa chính xác các đặc tính của dòng chảy xoay chiều trong hệ thống. Các yếu tố như trở kháng thủy lực, sự cộng hưởng và ảnh hưởng của độ nhớt cần được xem xét kỹ lưỡng. Ngoài ra, việc thiết kế và chế tạo các thành phần của hệ thống AFH, như máy phát dao động và bình tích năng thủy lực, đòi hỏi độ chính xác cao. Nghiên cứu này tập trung vào giải quyết những thách thức này để đưa AFH đến gần hơn với ứng dụng thực tế.

2.1. Khó Khăn Trong Việc Phân Tích Hệ Thống Thủy Lực AFH

Việc phân tích hệ thống thủy lực AFH phức tạp hơn nhiều so với hệ thống truyền thống do tính chất dòng chảy xoay chiều. Cần phải sử dụng các phương pháp phân tích tiên tiến để mô hình hóa và dự đoán chính xác hành vi của hệ thống. Các yếu tố như sự giao thoa sóng và tổn thất năng lượng do ma sát cần được tính toán một cách cẩn thận.

2.2. Thách Thức Về Thiết Kế Hệ Thống Thủy Lực AFH Hiệu Quả

Thiết kế một hệ thống thủy lực AFH hiệu quả đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố, bao gồm lựa chọn vật liệu, kích thước đường ống và cấu trúc của máy phát dao động. Việc tối ưu hóa thiết kế để đạt được hiệu suất cao và độ tin cậy cao là một thách thức lớn.

2.3. Yêu cầu về độ chính xác của các thành phần Hệ Thống Thủy Lực AFH

Độ chính xác khi gia công phải rất cao (cỡ vài micron). Điều này giải thích giá thành các thiết bị thủy lực AFH cao. Ngay cả bể dầu cũng có chi phí cao. Việc giám sát: Cần phải kiểm tra và giám sát thường xuyên hệ thống thủy lực đặc biệt là kiểm tra dầu, nhiệt độ của dầu, cặn trong bể dầu. Độ sạch: Hệ thống thủy lực AFH có hoạt động tốt hay không là phụ thuộc vào trạng thái của dầu thủy lực. Các thao tác lắp đặt cũng như bảo dưỡng máy phải được thực hiện rất kỹ và cẩn thận.

III. Phương Pháp Nghiên Cứu Đặc Tính Hệ Thống Thủy Lực AFH

Nghiên cứu này sử dụng kết hợp cả phương pháp lý thuyết và thực nghiệm để nghiên cứu hệ thống thủy lực AFH. Về mặt lý thuyết, các mô hình toán học được xây dựng để mô tả hoạt động của hệ thống. Các mô hình này sau đó được sử dụng để dự đoán các đặc tính của hệ thống, chẳng hạn như hiệu suất và độ ổn định. Về mặt thực nghiệm, các thử nghiệm được tiến hành trên mô hình thực tế để xác minh các kết quả lý thuyết. Dữ liệu thực nghiệm cũng được sử dụng để điều chỉnh các tham số của mô hình lý thuyết.

3.1. Xây Dựng Mô Hình Hệ Thống Thủy Lực AFH Bằng Phần Mềm

Việc xây dựng mô hình hệ thống thủy lực AFH bằng phần mềm cho phép mô phỏng và phân tích các đặc tính của hệ thống trong các điều kiện khác nhau. Các phần mềm chuyên dụng về thủy lực có thể được sử dụng để mô hình hóa các thành phần của hệ thống và dự đoán hành vi của hệ thống.

3.2. Tiến Hành Thí Nghiệm Hệ Thống Thủy Lực AFH Tại Phòng Thí Nghiệm

Tiến hành thí nghiệm hệ thống thủy lực AFH tại phòng thí nghiệm là một bước quan trọng để xác minh các kết quả lý thuyết và đánh giá hiệu suất thực tế của hệ thống. Các thí nghiệm có thể được thực hiện để đo các thông số như áp suất, lưu lượng và hiệu suất của hệ thống.

3.3. Phân tích Hệ Thống Thủy Lực AFH Bằng Phần Mềm Matlab

Phần mềm Matlab rất hiệu quả trong việc phân tích hệ thống thủy lực AFH, giúp mô phỏng và phân tích các đặc tính của hệ thống trong các điều kiện khác nhau. Các phần mềm chuyên dụng về thủy lực có thể được sử dụng để mô hình hóa các thành phần của hệ thống và dự đoán hành vi của hệ thống, ví dụ khảo sát chuyển động bằng phần mềm Matlab.

IV. Ứng Dụng Hệ Thống Thủy Lực AFH Tiềm Năng Trong Công Nghiệp

Hệ thống thủy lực AFH có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Một trong những ứng dụng tiềm năng nhất là trong các hệ thống truyền động đòi hỏi độ chính xác cao và khả năng điều khiển linh hoạt. AFH cũng có thể được sử dụng trong các ứng dụng di động, nơi yêu cầu kích thước nhỏ gọn và hiệu suất cao. Các ứng dụng khác bao gồm hệ thống nâng hạ, máy ép và robot công nghiệp.

4.1. AFH Trong Công Nghiệp Hàng Không Vũ Trụ Ứng Dụng Tiềm Năng

Trong công nghiệp hàng không vũ trụ, hệ thống thủy lực AFH có thể được sử dụng trong các hệ thống điều khiển bay và hệ thống hạ cánh. Ưu điểm của AFH trong các ứng dụng này là kích thước nhỏ gọn, trọng lượng nhẹ và khả năng hoạt động trong môi trường khắc nghiệt.

4.2. Ứng Dụng AFH Trong Các Hệ Thống Truyền Động Chính Xác

Hệ thống thủy lực AFH có thể được sử dụng trong các hệ thống truyền động chính xác, chẳng hạn như trong máy công cụ và robot công nghiệp. Khả năng điều khiển linh hoạt và độ chính xác cao của AFH làm cho nó trở thành một lựa chọn hấp dẫn cho các ứng dụng này.

V. Kết Luận Nghiên Cứu Hướng Phát Triển Của Thủy Lực AFH

Nghiên cứu về hệ thống thủy lực AFH tại Đại học Bách Khoa Hà Nội đã mang lại những kết quả ban đầu đầy hứa hẹn. Mặc dù còn nhiều thách thức cần vượt qua, nhưng tiềm năng ứng dụng của công nghệ AFH là rất lớn. Các nghiên cứu tiếp theo nên tập trung vào việc phát triển các mô hình toán học chính xác hơn, thiết kế các thành phần hệ thống hiệu quả hơn và tiến hành các thử nghiệm thực nghiệm quy mô lớn hơn. Sự phát triển của hệ thống thủy lực AFH có thể mở ra một kỷ nguyên mới cho công nghệ thủy lực.

5.1. Định Hướng Nghiên Cứu Lý Thuyết Về Hệ Thống AFH Trong Tương Lai

Định hướng nghiên cứu lý thuyết về hệ thống AFH trong tương lai nên tập trung vào việc phát triển các mô hình toán học phức tạp hơn để mô tả chính xác hơn hành vi của hệ thống. Các mô hình này nên bao gồm các yếu tố như sự giao thoa sóng, tổn thất năng lượng do ma sát và ảnh hưởng của độ nhớt.

5.2. Đẩy Mạnh Nghiên Cứu Thực Nghiệm Hệ Thống AFH Để Kiểm Chứng

Để đẩy mạnh nghiên cứu thực nghiệm hệ thống AFH, cần xây dựng các mô hình thực tế quy mô lớn hơn và tiến hành các thử nghiệm trong các điều kiện khác nhau. Các thử nghiệm này nên tập trung vào việc đánh giá hiệu suất, độ ổn định và độ tin cậy của hệ thống.

VI. Giải Pháp Bảo Trì Vận Hành Hệ Thống Thủy Lực AFH

Để đảm bảo hiệu suất và tuổi thọ của hệ thống thủy lực AFH, việc bảo trì và vận hành đúng cách là rất quan trọng. Cần có quy trình kiểm tra định kỳ để phát hiện sớm các vấn đề tiềm ẩn. Việc thay thế dầu thủy lực và các bộ phận hao mòn cũng cần được thực hiện theo khuyến cáo của nhà sản xuất. Đào tạo nhân viên vận hành về các nguyên tắc cơ bản của AFH cũng rất cần thiết.

6.1. Bảo Trì Hệ Thống Thủy Lực AFH Quy Trình Và Lưu Ý

Quy trình bảo trì hệ thống thủy lực AFH bao gồm kiểm tra rò rỉ, kiểm tra áp suất và lưu lượng, thay thế dầu thủy lực và kiểm tra các bộ phận hao mòn. Cần tuân thủ các lưu ý về an toàn khi thực hiện bảo trì để tránh tai nạn.

6.2. Vận Hành Hệ Thống AFH An Toàn Và Hiệu Quả Hướng Dẫn Chi Tiết

Để vận hành hệ thống AFH an toàn và hiệu quả, cần tuân thủ các hướng dẫn của nhà sản xuất và đảm bảo rằng nhân viên vận hành được đào tạo đầy đủ. Cần tránh vận hành hệ thống vượt quá giới hạn cho phép và thực hiện kiểm tra định kỳ để phát hiện sớm các vấn đề.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống thuỷ lực đóng vai trò quan trọng trong nhiều ngành công nghiệp như cơ khí, hàng không, nông nghiệp và môi trường, với khả năng truyền công suất lớn và độ chính xác cao. Theo ước tính, các hệ thống thuỷ lực truyền thống (DFH) đã được ứng dụng rộng rãi từ thế kỷ XX, tuy nhiên vẫn tồn tại những hạn chế như rò rỉ dầu, tổn thất áp suất và ảnh hưởng môi trường. Để khắc phục những nhược điểm này, hệ thống thuỷ lực dòng xoay chiều nhiều pha (Alternating Flow Hydraulic - AFH) được nghiên cứu như một giải pháp mới, sử dụng sóng áp suất dao động để truyền năng lượng thuỷ lực qua các đoạn ống độc lập, giúp giảm thiểu tổn thất và tăng hiệu suất truyền động.

Mục tiêu nghiên cứu của luận văn là phân tích đặc tính lý thuyết của hệ thống AFH, từ đó đề xuất hướng phát triển và ứng dụng trong công nghiệp. Nghiên cứu tập trung vào các pha đơn và ba pha của hệ thống AFH, khảo sát ảnh hưởng của tần số dao động, tải trọng và cấu trúc bộ truyền đến hiệu suất hoạt động. Phạm vi nghiên cứu bao gồm các mô hình lý thuyết, mô phỏng và thực nghiệm trong giai đoạn 2006-2008 tại Trường Đại học Bách Khoa Hà Nội.

Ý nghĩa của nghiên cứu thể hiện qua việc mở rộng kiến thức về kỹ thuật thuỷ lực hiện đại, cung cấp cơ sở khoa học cho việc thiết kế và ứng dụng hệ thống AFH trong các lĩnh vực đòi hỏi truyền công suất hiệu quả, nhỏ gọn và thân thiện môi trường. Các chỉ số hiệu suất như hiệu suất truyền năng lượng, tần số dao động và mômen truyền động được đánh giá nhằm tối ưu hóa hệ thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết cơ bản về thuỷ lực và cơ học chất lỏng, bao gồm:

• Nguyên lý Pascal: Cơ sở cho việc truyền áp suất trong chất lỏng không nén được, cho phép truyền lực và mômen chính xác.
• Lý thuyết sóng áp suất trong ống dẫn: Mô hình sóng áp suất dao động điều hoà trong đoạn ống kín, được mô tả bằng ma trận chuyển tiếp {G} giữa áp suất và vận tốc dòng chảy.
• Mô hình động lực học piston-rôto đĩa nghiêng: Giải thích chuyển động và truyền mômen trong bộ truyền AFH ba pha, với các thông số như bán kính piston, góc nghiêng đĩa và vận tốc góc.
• Khái niệm hiệu suất truyền năng lượng: Đánh giá hiệu quả truyền công suất dựa trên tích phân áp suất và lưu lượng dao động trong chu kỳ.

Các khái niệm chính bao gồm: dao động áp suất, lưu lượng biến thiên, bộ truyền piston, tần số góc ω, và trở kháng thuỷ lực Zc.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp phương pháp lý thuyết và thực nghiệm:

• Nguồn dữ liệu: Số liệu thu thập từ mô hình lý thuyết, các phép tính ma trận chuyển tiếp, và mô hình thực nghiệm hệ thống AFH một pha và ba pha.
• Phương pháp phân tích: Sử dụng toán tử Laplace để phân tích động lực học dòng chảy, mô hình hóa sóng áp suất và vận tốc trong ống, tính toán hiệu suất truyền năng lượng qua các phương trình vi phân và đại số phức.
• Timeline nghiên cứu: Thực hiện trong giai đoạn 2006-2008, bao gồm xây dựng mô hình lý thuyết, thiết kế bộ truyền AFH, thực nghiệm với hệ thống một pha và ba pha, đánh giá hiệu suất và đề xuất ứng dụng.

Cỡ mẫu thực nghiệm bao gồm các mô hình bộ truyền với tần số dao động từ 3 Hz đến 20 Hz, áp suất tối đa khoảng 100 bar, và các tải trọng khác nhau như tải trọng lò xo và bình tích năng thuỷ lực.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đặc tính truyền áp suất và vận tốc trong hệ AFH một pha:

   • Áp suất và lưu lượng dao động điều hoà theo dạng sóng sin, với tần số góc ω thấp hơn tần số giới hạn của đoạn ống.
   • Hiệu suất truyền năng lượng đạt tối đa khi sóng phản hồi tại đầu ra không tồn tại, tương ứng với đoạn ống dài vô hạn.
   • Ví dụ, hiệu suất lớn nhất giảm khi tăng tần số góc, thể hiện qua biểu đồ hiệu suất theo tần số.

2. Ảnh hưởng của tải trọng đến hiệu suất:

   • Tải trọng dạng lò xo hoặc bình tích năng làm thay đổi trở kháng thuỷ lực, ảnh hưởng đến hiệu suất truyền năng lượng.
   • Khi tải trọng là lò xo có độ cứng k, mô hình động học piston cho thấy sự phụ thuộc của áp suất và lưu lượng vào các thông số như khối lượng piston và hệ số giảm chấn.

3. Đặc tính bộ truyền AFH ba pha:

   • Vận tốc góc của đĩa nghiêng bị động phụ thuộc vào tỷ lệ bán kính piston chủ động và bị động, với công thức ω2 = k ω1, trong đó k là tỷ số bình phương bán kính piston.
   • Mômen truyền động được xác định qua lực tác dụng lên piston và góc nghiêng đĩa, đảm bảo truyền mômen liên tục và ổn định.
   • Thực nghiệm cho thấy bộ truyền hoạt động ổn định trong dải tần số 3-20 Hz với áp suất tối đa khoảng 100 bar.

4. Khả năng cách ly và bù áp suất trong bộ truyền:

   • Bộ truyền sử dụng piston cách ly hai buồng chất lỏng, với hệ thống bù áp suất tự động qua van một chiều và bình tích năng, giúp duy trì áp suất ổn định và giảm tổn thất.
   • Sự lệch tâm piston được bù đắp bằng dòng bù áp suất, đảm bảo hoạt động liên tục và giảm hao phí năng lượng.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy hệ thống AFH có tiềm năng vượt trội so với hệ thống thuỷ lực truyền thống nhờ cơ chế truyền năng lượng bằng sóng áp suất dao động, giúp giảm thiểu rò rỉ và tổn thất áp suất. Việc sử dụng ma trận chuyển tiếp {G} để mô hình hóa áp suất và vận tốc trong ống cho phép phân tích chính xác đặc tính động học của hệ thống.

So sánh với các nghiên cứu trước đây, luận văn đã mở rộng mô hình từ pha đơn sang hệ thống ba pha, đồng thời đề xuất các giải pháp bù áp suất và cách ly chất lỏng hiệu quả. Các biểu đồ hiệu suất theo tần số và mômen truyền động theo vận tốc góc có thể được trình bày để minh họa sự ổn định và hiệu quả của hệ thống.

Ngoài ra, việc kết hợp tải trọng thực tế như lò xo và bình tích năng giúp đánh giá thực tiễn khả năng ứng dụng của AFH trong các thiết bị công nghiệp. Tuy nhiên, nghiên cứu cũng chỉ ra rằng hiệu suất giảm khi tần số dao động tăng cao, đòi hỏi thiết kế tối ưu cho từng ứng dụng cụ thể.

Đề xuất và khuyến nghị

1. Phát triển bộ truyền AFH đa pha với số pha lớn hơn nhằm tăng tính liên tục và ổn định của truyền động, nâng cao hiệu suất truyền năng lượng. Thời gian thực hiện: 2-3 năm; chủ thể: các viện nghiên cứu và doanh nghiệp cơ khí.

2. Tối ưu hóa thiết kế piston và đĩa nghiêng để giảm tổn thất do lệch tâm và tăng tuổi thọ thiết bị, đồng thời cải thiện khả năng bù áp suất tự động. Thời gian: 1-2 năm; chủ thể: các nhà sản xuất thiết bị thuỷ lực.

3. Nghiên cứu và ứng dụng các loại chất lỏng thuỷ lực mới có độ nhớt và độ nén phù hợp với hệ AFH, nhằm giảm tổn thất nhiệt và tăng hiệu suất truyền động. Thời gian: 1-2 năm; chủ thể: phòng thí nghiệm vật liệu và công ty dầu nhớt.

4. Phát triển hệ thống điều khiển tự động và điều khiển thông minh dựa trên lý thuyết điều khiển mờ và trí tuệ nhân tạo để tối ưu hóa hoạt động của hệ AFH trong các điều kiện tải trọng và tần số dao động khác nhau. Thời gian: 3 năm; chủ thể: các trung tâm nghiên cứu tự động hóa và công nghiệp.

5. Thực nghiệm mở rộng và đánh giá ứng dụng trong các lĩnh vực như hàng không, máy công cụ và robot công nghiệp, nhằm chứng minh tính khả thi và hiệu quả kinh tế của hệ AFH. Thời gian: 2-4 năm; chủ thể: các trường đại học và doanh nghiệp công nghiệp.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và giảng viên ngành cơ khí động lực và thuỷ lực: Nghiên cứu sâu về lý thuyết và mô hình hóa hệ thống AFH, áp dụng trong giảng dạy và phát triển đề tài khoa học.

2. Kỹ sư thiết kế và phát triển sản phẩm thuỷ lực: Áp dụng kiến thức về bộ truyền AFH để thiết kế các hệ thống truyền động thuỷ lực hiệu suất cao, nhỏ gọn và tiết kiệm năng lượng.

3. Doanh nghiệp sản xuất máy móc công nghiệp và thiết bị thuỷ lực: Tìm hiểu công nghệ mới để nâng cao chất lượng sản phẩm, giảm chi phí bảo trì và tăng tuổi thọ thiết bị.

4. Chuyên gia tự động hóa và điều khiển: Khai thác các chiến lược điều khiển tiên tiến cho hệ thống AFH, tích hợp với các hệ thống điều khiển điện tử và PLC trong dây chuyền sản xuất.

Câu hỏi thường gặp

1. Hệ thống AFH khác gì so với hệ thuỷ lực truyền thống?
   AFH sử dụng sóng áp suất dao động để truyền năng lượng qua các đoạn ống độc lập, giảm rò rỉ và tổn thất áp suất so với hệ thống truyền thống sử dụng dòng chảy liên tục.

2. Hiệu suất truyền năng lượng của AFH phụ thuộc vào yếu tố nào?
   Hiệu suất phụ thuộc vào tần số dao động, đặc tính tải trọng đầu ra, và thiết kế bộ truyền như kích thước piston và cấu trúc đĩa nghiêng.

3. Có thể ứng dụng AFH trong những lĩnh vực nào?
   AFH phù hợp với các ứng dụng đòi hỏi truyền công suất chính xác, nhỏ gọn như hàng không, robot công nghiệp, máy công cụ và thiết bị tự động hóa.

4. Làm thế nào để giảm tổn thất do lệch tâm piston trong bộ truyền?
   Sử dụng hệ thống bù áp suất tự động qua van một chiều và bình tích năng, đồng thời tối ưu thiết kế piston và đĩa nghiêng để cân bằng lực.

5. Tần số dao động tối ưu cho hệ AFH là bao nhiêu?
   Tần số dao động từ 3 Hz đến 20 Hz được nghiên cứu cho thấy hiệu suất tốt, tránh hiện tượng cộng hưởng và tổn thất năng lượng lớn.

Kết luận

• Hệ thống thuỷ lực AFH là một giải pháp kỹ thuật mới, sử dụng sóng áp suất dao động để truyền năng lượng hiệu quả và giảm thiểu nhược điểm của hệ thống thuỷ lực truyền thống.
• Nghiên cứu đã xây dựng mô hình lý thuyết và thực nghiệm cho hệ AFH một pha và ba pha, phân tích đặc tính áp suất, lưu lượng và mômen truyền động.
• Hiệu suất truyền năng lượng phụ thuộc vào tần số dao động, đặc tính tải trọng và thiết kế bộ truyền, với hiệu suất tối đa đạt được khi sóng phản hồi tại đầu ra không tồn tại.
• Đề xuất các giải pháp phát triển bộ truyền đa pha, tối ưu thiết kế và ứng dụng điều khiển thông minh nhằm nâng cao hiệu quả và mở rộng ứng dụng trong công nghiệp.
• Các bước tiếp theo bao gồm mở rộng thực nghiệm, phát triển công nghệ điều khiển và ứng dụng trong các lĩnh vực công nghiệp hiện đại.

Kêu gọi hành động: Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực thuỷ lực được khuyến khích tiếp tục phát triển và ứng dụng hệ thống AFH để nâng cao hiệu suất truyền động và bảo vệ môi trường.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 THUỶ LỰC CÔNG NGHIỆP 1. Lịch sử hình thành Từ “thuỷ lực” có nguồn gốc từ hai từ Hy Lạp "udor" và "aulos" có nghĩa là nước và ống. Thật vậy, nguyên lý chủ yếu của thuỷ lực lừ sử dụng dòng chảy để truyền năng lượng thuỷ lực là nước. Nhưng khi sử dụng dầu khoáng, người ta gọi đó là "oléo-thuỷ lực" nhưng từ này chỉ được sử dụng khi nói về vấn đề truyền năng lượng và áp suất trong các lưu chất ở trạng thái tĩnh.

Tuy nhiên trong thuỷ lực người ta phải tính đến hiện tượng của các dòng chảy trong một hệ thống thiết bị, vì vậy để đơn giản hoá trong vấn đề ngôn ngữ, từ THUỶ LỰC ra đời để nghiên cứu các quy luật của dòng chảy. Nhìn lại lịch sử các đây 5000 năm, Người Trung quốc và người Ai Cập đã biết sử dụng cơ cấu thuỷ lực để làm các bánh xe nước. Như vậy hệ thống dẫn nước từ xa xưa cơ thể xem là những ứng dụng đầu tiên của thuỷ lực Vào thể kỷ thứ III trước công nguyên, Archimède đưa phát minh ra bơm nước đầu tiên, đó là bơm vít Archimède. Mãi cho đến thế kỷ thứ XV mới có các bản vẽ về máy thuỷ lực của Léonard de Vinci và sau đó phải đợi đến thế kỷ XVII mới có những nghiên cứu lý thuyết và thực nghiệm đầu tiên của Torricelli, Mariotte và Pascal.

Ngày nay Pascal được coi là cha đẻ của nghành thuỷ lực vì ông đã tìm ra định luật căn bản của thuỷ lực là "Nguyên lý Pascal". Sau này, Newton đã tiến thêm một bước nữa để tìm ra độ nhớt và nhiều nguyên lý khác , nhất là định luật về ma sát của chất lỏng trong chuyển động. M¸y vµ tù ®éng thuû khÝ 2006-2008 LuËn v¨n th¹c sÜ khoa häc 13 §¹i Häc B¸ch Khoa Hµ Néi Vào khoảng giữa thế kỷ XVIII, Bernouilli và Euler đã đặt những nền móng căn bản toán học cho các nghành khoa học mới : là Cơ học chất lỏng và thuỷ lực. Việc nghiên cứu căn bản vẫn được tiếp tục, tuy nhiên phải đợi đến năm 1795 người ta mới nhận thấy được những ứng dụng của nguyên lý Pascal nhờ vào việc chế tạo thành công máy ép thuỷ lực đầu tiên của một người anh có tên là Bramal.

Vào khoảng năm 1850, Armstrong đã chế tạo thành công một cần cẩu thuỷ lực, ngoài ra còn chế tạo ra bộ tích năng thuỷ lực. Cuối thế kỷ XIX đầu thế kỷ XX, cùng với những bước tiến nhảy vọt của quá trình công nghiệp hoá, hiện đại hoá, hàng loạt các bằng sáng tạo đã ra đời và được ứng dụng rộng rãi trên các máy ép, tời. 1910 : Chế tạo thành công loại bơm quay đầu tiên. 1920 : Xuất hiện những máy công cụ đầu tiên có bộ điều khiển bằng thuỷ lực.

Những lý thuyết căn bản mới nhất được tìm ra là những nguyên lý được phát hiện vào đầu thế kỷ XX (Định lý Stokes, Reynolds,. Ngay sau khi kết thúc chiến tranh thế giới thứ hai, nền công nghiệp hoá sử dụng các máy móc thuỷ lực có một vị trí rất quan trọng. Vào thế kỷ XX, việc sử dụng các máy thuỷ lực đã trở nên rất thông dụng (máy rèn , máy ép, luyện gang .), máy công cụ, máy tự động và trong lĩnh vực hàng không,. Vào năm 1972, kỹ thuật thuỷ lực tỷ lệ xuất hiện.

Nó cho phép kết hợp dễ dàng giữa phần điều khiển điện tử và các cơ cấu chấp hành của hệ thống thuỷ lực (xilanh, động cơ). Kỹ thuật thuỷ lực cho đến nay vẫn được sử dụng rộng rãi là vì chúng có công suất lớn, đồng thời lại bảo đảm được độ chính xác khi thực hiện công việc, không những thế việc điều khiển lại nhẹ nhàng mà kết quả đạt được nhờ những máy có kỹ thuật tự động hoá cao lại rất hiệu quả. M¸y vµ tù ®éng thuû khÝ 2006-2008 LuËn v¨n th¹c sÜ khoa häc 14 §¹i Häc B¸ch Khoa Hµ Néi Ngày nay người ta cũng không sử dụng loại dầu khoáng nguyên chất nữa, mà thêm vào đó là các chất phụ gia. Người ta cũng sử dụng các loại dầu tổng hợp để phục vụ cho các ứng dụng đặc biệt.

Hệ thống thuỷ lực truyền thống Hệ thống thuỷ lực truyền thống được phát triển với mục đích là truyền và kiểm soát năng lượng thuỷ lực trong một khoảng cách nhất định thông qua đường ống. Hệ thống này là sự kết hợp các thiết bị và phần tử thuỷ lực theo một sơ đồ mạch nhất định để thực hiện các chuyển động mong muốn. Đồng hành với sự phát triển của khoa học kỹ thuật, các thiết bị thuỷ lực ngày càng đa dạng và hiện đại. Cụ thể là hệ thống nguồn thuỷ lực đã được cải tiến rõ dệt, chủng loại bơm thuỷ lực rất phong phú từ những loại bơm cổ điển đến những loại bơm hiện đại như bơm tự động điều chỉnh lưu lượng theo tỷ lệ.

Các thiết bị như van phân phối, van một chiều, van áp suất đã có thêm nhiều tính năng điều khiển hơn, nổi bật là tính năng điều khiển theo tỷ lệ, servo. Sử dụng các thiết bị thuỷ lực có thể chuyển đổi được các loại năng lượng. Sự chuyển đổi giữa các lại năng lượng được miêu tả trong hình (1.1: Sơ đồ chuyển đổi năng lượng Điện - Cơ - Thuỷ khí Nguyên lý làm việc của hệ thống thuỷ lực là năng lượng của dòng chất lỏng được cấp qua bơm từ một trạm nguồn, chất lỏng này được vận chuyển M¸y vµ tù ®éng thuû khÝ 2006-2008 LuËn v¨n th¹c sÜ khoa häc 15 §¹i Häc B¸ch Khoa Hµ Néi trong đường ống tới các cơ cấu chấp hành, sau đó dầu sẽ được hồi trở về thùng chứa. Các cơ cấu chấp hành được vận hành bằng các van phân phối để có thể dễ dàng thay đổi chiều chuyển động.

Ta có thể dễ dàng thay đổi được áp suất và lưu lượng trong hệ thống và thế các hệ thống thuỷ lực thường có công suất lớn vì ta có thể tạo được áp suất lớn trong hệ thống. Với nguyên lý làm việc đơn giản như vậy, có thể chia hệ thống thuỷ lực thành hai loại chính: Hệ thống thuỷ lực hở và hệ thống thuỷ lực kín. Mỗi loại mạch này có những ưu nhược điểm riêng và được áp dụng trên các máy móc khác nhau. Hệ thống thuỷ lực hở Trong công nghiệp ta thường gặp các mạch hở trong các hệ thống điều khiển xilanh, tuy nhiên mạch này cũng được sử dụng để điều khiển động cơ thuỷ lực.

Trong mạch hở, dòng chất lỏng là dầu thuỷ lực chỉ đi theo một chiều nhất định: Dầu được bơm hút từ bể chứa lên đường ống đẩy qua các van phân phối, các van điều chỉnh áp suất, lưu lượng đến cơ cấu chấp hành, sau đó nó được hồi về bể qua đường ống hồi. Lượng dầu rò rỉ thường được dẫn về bể theo một đường riêng. Sơ đồ mạch hở đơn giản được thể hiện ở hình (1.2) dưới đây: Đối với các máy hoạt động bằng hệ hở, có thể dễ dàng nhận thấy kết cấu máy kồng kềnh vì hầu hết các máy phải trang bị bể dầu cho trạm nguồn thuỷ lực. Việc di chuyển máy rất khó khăn.

Tuy nhiên nó có một số ưu điểm nổi bật sau: + Công suất của hệ thống này thì lại rất lớn vì có thể dễ dàng điều chỉnh áp suất và vận tốc trong một khoảng rất rộng. + Do có bể dầu nên dầu thường xuyên được làm mát, dễ dàng tách được cặn bẩn, bọt khí… do đó máy hoạt động ổn định và tuổi thọ của máy tăng lên. M¸y vµ tù ®éng thuû khÝ 2006-2008 LuËn v¨n th¹c sÜ khoa häc 16 §¹i Häc B¸ch Khoa Hµ Néi + Tháo lắp và bảo dưỡng thiết bị dễ dàng hơn ? ? ? ? Hình 1.2: Hệ thống thuỷ lực mạch hở 1. Hệ thống thuỷ lực kín Đây là một hệ thống kín, trong đó dầu được vận chuyển trong một chu trình kín từ bơm đến cơ cấu chấp hành sau đó trở lại cửa hút của bơm.

Mạch kín loại này thường được thiết kế để lắp trên các loại xe cơ giới và xe máy công trình. Mạch kín thường được dùng để điều khiển động cơ thuỷ lực, công suất của hệ thống không thể lớn hơn công suất của hệ thuỷ lực hở. Vì trong mạch không được trang bị bể dầu cho nguồn nên việc thay đổi áp suất và lưu lượng là khó khăn hơn rất nhiều. Việc làm mát hệ thống sẽ trở nên khó khăn hơn.

Nhưng kết cấu của mạch rất gọn, lượng dầu sử dụng cho hệ thống không lớn, dễ dàng di chuyển hệ thống. M¸y vµ tù ®éng thuû khÝ 2006-2008 LuËn v¨n th¹c sÜ khoa häc 17 §¹i Häc B¸ch Khoa Hµ Néi Trong tất cả các hệ thống thuỷ lực kín cần phải lắp thêm hệ thống bù dầu trong quá trình làm việc. Hệ thống kín cơ bản được miêu tả trong hình (1.3: Hệ thống thuỷ lực kín Đối với hệ thuỷ lực kín, việc tháo lắp và bảo dưỡng thiết bị trở nên khó khăn hơn, giá thành của hệ thống này cũng rất cao. Chính vì vậy khi chọn lựa hệ thống thuỷ lực phù hợp, cần phải dựa vào nhiều yếu tố khác nhau như: điều kiện làm việc, công suất hệ thống… 1.

Ưu nhược điểm của hệ thống thuỷ lực Với các máy sử dụng năng lượng thuỷ lực cho việc truyền công suất, ta có thể nhận thấy một số ưu nhược điểm sau:  Ưu điểm. • Công suất: So với các năng lượng khác (điện, cơ khí, khí nén), thiết bị thuỷ lực có cùng kích thước nhưng lại cho công suất lớn hơn. M¸y vµ tù ®éng thuû khÝ 2006-2008 LuËn v¨n th¹c sÜ khoa häc 18 §¹i Häc B¸ch Khoa Hµ Néi • Sử dụng nhẹ nhàng: Sự đa dạng của các thiết bị thuỷ lực cho phép tạo ra các chuyển động tịnh tiến và chuyển động quay dễ dàng. Dễ dàng thay đổi chiều chuyển động, vận tốc làm việc, tải trọng làm việc, chu kỳ… • Lực và mô men lớn: Làm việc với áp suất lớn (vài trăm bar) sẽ tạo ra các lực lớn.

Với các động cơ thuỷ lực thì mô men rất lớn. • Điều chỉnh đơn giản: Trong hệ thống thuỷ lực có thể dễ dàng điều chỉnh áp suất để đạt được lực như ý muốn. Có thể nhận được các vận tốc khác nhau và đều để điều khiển hàng loạt các ứng dụng đòi hỏi sự chính xác (đồ gá, gia công…) Kỹ thuật thuỷ lực tỷ lệ cho phép điều chỉnh lực lớn, vận tốc nhỏ trong hệ thống thuỷ lực mà chỉ cần những tín hiệu điện nhỏ. • Tính không nén được: Tại áp suất dưới 350 bar dầu thuỷ lực được xem là không nén được.

Điều này cho phép + Dừng các chuyển động một cách tức thời và chính xác.
