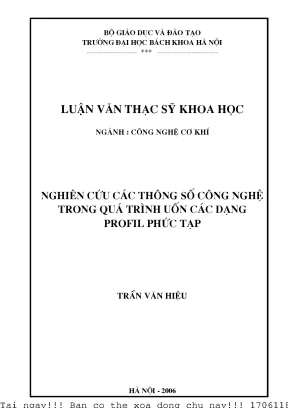

Nghiên cứu công nghệ uốn tạo hình tại Trường Đại học Bách Khoa Hà Nội

Chuyên khảo phân tích Nghiên ứu á thông số ông nghệ trong quá trình uốn á dạng profil phứ tạp, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Trần Văn Hiếu
• Người hướng dẫn: PGS. Phạm Văn Nghệ, Trưởng Bộ môn Gia công áp lực
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công nghệ cơ khí
• Đề tài: Nghiên cứu công nghệ uốn tạo hình
• Loại tài liệu: luận văn
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG NGHỆ UỐN TẠO HÌNH
• 1.1. Công nghệ uốn và khả năng ứng dụng
• 1.2. Thiết bị và Công nghệ uốn góc từ phôi tấm
• 1.3. Công nghệ lốc profil phức tạp
• 1.4. Công nghệ uốn các chi tiết dạng vành từ phôi profil (từ thép định hình)
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT TÍNH TOÁN CÔNG NGHỆ UỐN
• 3. CHƯƠNG 3: NGHIÊN CỨU CÔNG NGHỆ UỐN ỐNG TẠO HÌNH
• 4. CHƯƠNG 4: THIẾT KẾ, CHẾ TẠO THIẾT BỊ ĐO ÁP SUẤT CHẤT LỎNG PHỤC VỤ THÍ NGHIỆM UỐN ỐNG
• 5. CHƯƠNG 5: NGHIÊN CỨU THỰC NGHIỆM QUÁ TRÌNH UỐN ỐNG

Tóm tắt

I. Tổng Quan Công Nghệ Uốn Tạo Hình Tại Bách Khoa HN

Công nghệ uốn tạo hình là một lĩnh vực quan trọng trong ngành cơ khí, đặc biệt là tại Trường Đại học Bách Khoa Hà Nội. Nó liên quan đến việc sử dụng các phương pháp để biến đổi hình dạng của vật liệu kim loại, thường là tấm hoặc ống, thông qua biến dạng dẻo. Quá trình này tạo ra các sản phẩm có hình dạng phức tạp và đáp ứng các yêu cầu kỹ thuật khác nhau. Uốn tạo hình được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm xây dựng, ô tô, hàng không vũ trụ và sản xuất hàng tiêu dùng. Tại Bách Khoa Hà Nội, việc nghiên cứu và phát triển các kỹ thuật uốn tạo hình tiên tiến đóng vai trò quan trọng trong việc nâng cao năng lực cạnh tranh của ngành công nghiệp Việt Nam. Công nghệ này không chỉ giúp tạo ra các sản phẩm chất lượng cao mà còn giảm chi phí sản xuất và thời gian gia công. Công nghệ này dựa trên nguyên lý lực nén đặt giữa và vật liệu được tựa trên 2 gối đỡ.

1.1. Ứng dụng đa dạng của Uốn tạo hình Bách Khoa trong công nghiệp

Uốn tạo hình được ứng dụng rộng rãi để tạo ra các chi tiết máy móc, cấu trúc xây dựng, và các sản phẩm tiêu dùng. Khả năng tạo hình linh hoạt của nó cho phép sản xuất các chi tiết có hình dạng phức tạp, đáp ứng yêu cầu kỹ thuật khắt khe của nhiều ngành công nghiệp. Các ứng dụng cụ thể bao gồm sản xuất khung xe ô tô, ống dẫn dầu khí, và các chi tiết kiến trúc độc đáo. Một số ví dụ khác bao gồm các loại ống uốn theo các đường cong hoặc s dích dắc theo yêu cầu. Ống được sử dụng trong việc dẫn các chất thuỷ khí trong công nghệ dầu khí và thiết bị máy móc…

1.2. Tầm quan trọng của nghiên cứu Uốn tạo hình kim loại tại BK

Nghiên cứu uốn tạo hình kim loại tại Bách Khoa Hà Nội đóng vai trò then chốt trong việc nâng cao năng lực sản xuất của Việt Nam. Các nghiên cứu tập trung vào phát triển các phương pháp uốn tạo hình hiệu quả hơn, giảm thiểu khuyết tật và tối ưu hóa quy trình sản xuất. Điều này giúp các doanh nghiệp Việt Nam cạnh tranh tốt hơn trên thị trường quốc tế. Ngoài ra, công nghệ này còn giúp giảm chi phí sản xuất và thời gian gia công, từ đó tăng lợi nhuận cho doanh nghiệp.

II. Thách Thức Vấn Đề Trong Uốn Tạo Hình Hiện Nay

Mặc dù công nghệ uốn tạo hình Bách Khoa đã đạt được nhiều thành tựu, vẫn còn tồn tại những thách thức và vấn đề cần giải quyết. Một trong những vấn đề chính là kiểm soát độ chính xác và chất lượng của sản phẩm. Các yếu tố như biến dạng đàn hồi, ứng suất dư và sự thay đổi độ dày vật liệu có thể ảnh hưởng đến kết quả cuối cùng. Ngoài ra, việc thiết kế khuôn uốn phù hợp và lựa chọn vật liệu tối ưu cũng là những thách thức lớn. Các nhà nghiên cứu tại Bách Khoa Hà Nội đang nỗ lực tìm kiếm các giải pháp để vượt qua những khó khăn này. Các nghiên cứu tập trung vào mô phỏng quá trình uốn tạo hình, phát triển các thuật toán điều khiển chính xác và ứng dụng các vật liệu mới.

2.1. Kiểm soát biến dạng và ứng suất dư khi uốn

Biến dạng đàn hồi và ứng suất dư là hai yếu tố quan trọng ảnh hưởng đến độ chính xác của sản phẩm uốn tạo hình. Biến dạng đàn hồi xảy ra khi vật liệu phục hồi một phần sau khi bị uốn, trong khi ứng suất dư có thể gây ra biến dạng không mong muốn theo thời gian. Kiểm soát hai yếu tố này đòi hỏi sự hiểu biết sâu sắc về tính chất vật liệu và quy trình uốn. Các nhà nghiên cứu đang phát triển các phương pháp mô phỏng và thử nghiệm để dự đoán và giảm thiểu tác động của biến dạng đàn hồi và ứng suất dư. Mỗi một dạng tiết diện chỉ có thể uốn với bán kính uốn nhất định. Độ uốn càng lớn, lực uốn càng lớn.

2.2. Tối ưu hóa thiết kế khuôn uốn và lựa chọn vật liệu

Thiết kế khuôn uốn đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm. Khuôn uốn phải được thiết kế sao cho phân bố ứng suất đều và giảm thiểu khả năng gây ra khuyết tật. Lựa chọn vật liệu khuôn cũng rất quan trọng, vì nó phải chịu được áp lực và nhiệt độ cao trong quá trình uốn. Các nhà nghiên cứu đang khám phá các vật liệu khuôn mới và các phương pháp thiết kế tiên tiến để cải thiện hiệu suất và tuổi thọ của khuôn uốn. Trường hợp các sản phẩm uốn phức tạp, cần tạo hệ thống khuôn phù hợp.

III. Mô Phỏng Phân Tích Quá Trình Uốn Giải Pháp Bách Khoa

Sử dụng phần mềm mô phỏng uốn là một phương pháp hiệu quả để dự đoán và tối ưu hóa quá trình uốn tạo hình. Các phần mềm như ANSYS cho phép các kỹ sư mô phỏng quá trình uốn, phân tích phân bố ứng suất và biến dạng, và dự đoán các khuyết tật có thể xảy ra. Bằng cách sử dụng mô phỏng, các nhà thiết kế có thể tối ưu hóa thiết kế khuôn uốn và quy trình uốn trước khi tiến hành sản xuất thực tế. Điều này giúp giảm chi phí thử nghiệm và sai sót, đồng thời cải thiện chất lượng sản phẩm. Nghiên cứu mô phỏng nhờ phần mềm ANSYS được nhiều sinh viên và giảng viên khoa Cơ khí Bách Khoa quan tâm.

3.1. Ứng dụng ANSYS trong mô phỏng uốn tạo hình kim loại

ANSYS là một phần mềm mô phỏng mạnh mẽ được sử dụng rộng rãi trong ngành cơ khí. Nó cho phép các kỹ sư mô phỏng các quá trình vật lý khác nhau, bao gồm cả uốn tạo hình. Bằng cách nhập các thông số vật liệu, hình dạng khuôn và điều kiện uốn, người dùng có thể mô phỏng quá trình uốn và phân tích kết quả. ANSYS cung cấp các công cụ mạnh mẽ để phân tích ứng suất, biến dạng, nhiệt độ và các yếu tố khác ảnh hưởng đến quá trình uốn.

3.2. Phân tích ứng suất và biến dạng bằng phần mềm mô phỏng

Phân tích ứng suất và biến dạng là một phần quan trọng của quá trình mô phỏng. Bằng cách phân tích phân bố ứng suất và biến dạng trong vật liệu, các kỹ sư có thể xác định các vùng có nguy cơ bị nứt, gãy hoặc biến dạng không mong muốn. Điều này cho phép họ điều chỉnh thiết kế khuôn uốn và quy trình uốn để giảm thiểu các rủi ro này. Phần mềm mô phỏng cung cấp các công cụ trực quan để hiển thị và phân tích kết quả, giúp người dùng hiểu rõ hơn về quá trình uốn.

IV. Kỹ Thuật Uốn Ống Tiên Tiến Nghiên Cứu Tại Bách Khoa

Uốn ống là một kỹ thuật quan trọng trong nhiều ngành công nghiệp, và Bách Khoa Hà Nội đã có những nghiên cứu đáng kể trong lĩnh vực này. Các nghiên cứu tập trung vào phát triển các kỹ thuật uốn ống CNC tiên tiến, giúp tăng độ chính xác và hiệu quả của quá trình uốn. Ngoài ra, các nhà nghiên cứu cũng đang khám phá các phương pháp kiểm soát quá trình uốn để giảm thiểu khuyết tật và đảm bảo chất lượng sản phẩm. Công nghệ uốn ống được ứng dụng rộng rãi trong sản xuất ô tô, hàng không vũ trụ, và các thiết bị y tế.

4.1. Phát triển công nghệ Uốn ống CNC chính xác cao

Uốn ống CNC là một kỹ thuật tiên tiến cho phép uốn ống với độ chính xác cao và khả năng lặp lại tốt. Các máy uốn CNC được điều khiển bằng máy tính, cho phép uốn ống theo các hình dạng phức tạp và đáp ứng các yêu cầu kỹ thuật khắt khe. Bách Khoa Hà Nội đã có những nghiên cứu đáng kể trong việc phát triển các thuật toán điều khiển và phương pháp tối ưu hóa cho máy uốn ống CNC. Các nghiên cứu này giúp cải thiện độ chính xác, hiệu quả và năng suất của quá trình uốn ống.

4.2. Kiểm soát quá trình Uốn ống để giảm thiểu khuyết tật

Quá trình uốn ống có thể gây ra các khuyết tật như móp méo, nứt gãy hoặc giảm độ dày thành ống. Kiểm soát quá trình uốn là rất quan trọng để giảm thiểu các khuyết tật này và đảm bảo chất lượng sản phẩm. Các nhà nghiên cứu đang phát triển các phương pháp kiểm soát quá trình uốn dựa trên việc theo dõi và điều chỉnh các thông số quan trọng như lực uốn, tốc độ uốn và nhiệt độ. Các phương pháp này giúp cải thiện độ chính xác và độ tin cậy của quá trình uốn ống.

V. Ứng Dụng Thực Tế Nghiên Cứu Uốn Tạo Hình Tại Việt Nam

Ứng dụng uốn tạo hình rất rộng rãi trong ngành công nghiệp chế tạo của Việt Nam. Công nghệ này đóng vai trò quan trọng trong việc sản xuất các sản phẩm kim loại có hình dạng phức tạp, từ khung xe ô tô đến các chi tiết kiến trúc độc đáo. Các nghiên cứu tại Bách Khoa Hà Nội đã góp phần vào việc nâng cao năng lực cạnh tranh của các doanh nghiệp Việt Nam trong lĩnh vực này. Sử dụng uốn tạo hình cho phép tạo các khung nhà thi đấu, sân vận động, các khung dàn công trình cầu, khung dàn khoan, các công trình mỹ thuật trang trí.

5.1. Sử dụng công nghệ uốn tạo hình trong ngành ô tô

Trong ngành ô tô, uốn tạo hình được sử dụng để sản xuất các chi tiết như khung xe, ống xả và các bộ phận khác. Các chi tiết này đòi hỏi độ chính xác cao và khả năng chịu lực tốt. Công nghệ uốn tạo hình cho phép sản xuất các chi tiết này với chi phí thấp hơn so với các phương pháp khác. Bách Khoa Hà Nội đã hợp tác với các nhà sản xuất ô tô để phát triển các giải pháp uốn tạo hình tối ưu cho các ứng dụng cụ thể.

5.2. Ứng dụng uốn tạo hình trong ngành xây dựng và kiến trúc

Trong ngành xây dựng và kiến trúc, uốn tạo hình được sử dụng để tạo ra các chi tiết trang trí, khung cửa sổ, và các cấu trúc khác. Công nghệ này cho phép tạo ra các hình dạng độc đáo và phức tạp, đáp ứng các yêu cầu thẩm mỹ của các dự án kiến trúc hiện đại. Các nhà nghiên cứu tại Bách Khoa Hà Nội đang khám phá các ứng dụng mới của uốn tạo hình trong ngành xây dựng, bao gồm việc sử dụng các vật liệu mới và các phương pháp uốn sáng tạo.

VI. Hướng Phát Triển Nghiên Cứu Uốn Tạo Hình Tương Lai

Trong tương lai, nghiên cứu uốn tạo hình sẽ tập trung vào việc phát triển các kỹ thuật tiên tiến hơn, sử dụng các vật liệu mới và tối ưu hóa quy trình sản xuất. Một trong những hướng phát triển quan trọng là ứng dụng trí tuệ nhân tạo (AI) và học máy (ML) để điều khiển quá trình uốn một cách tự động và thông minh. Các công nghệ này có thể giúp cải thiện độ chính xác, hiệu quả và năng suất của quá trình uốn. Thêm vào đó, việc nghiên cứu vật liệu mới, có độ bền và tính dẻo cao, cũng là một hướng quan trọng để nâng cao chất lượng và hiệu suất của các sản phẩm uốn tạo hình.

6.1. Ứng dụng trí tuệ nhân tạo trong kiểm soát quá trình uốn

Trí tuệ nhân tạo (AI) và học máy (ML) có tiềm năng cách mạng hóa quá trình uốn tạo hình. Các thuật toán AI có thể được sử dụng để phân tích dữ liệu từ các cảm biến và điều khiển quá trình uốn một cách tự động và thông minh. Điều này có thể giúp cải thiện độ chính xác, hiệu quả và năng suất của quá trình uốn. Các nhà nghiên cứu đang phát triển các hệ thống AI có thể dự đoán và điều chỉnh các thông số uốn để giảm thiểu khuyết tật và đảm bảo chất lượng sản phẩm.

6.2. Nghiên cứu vật liệu mới cho công nghệ uốn tạo hình

Việc nghiên cứu và phát triển các vật liệu mới là rất quan trọng để nâng cao chất lượng và hiệu suất của các sản phẩm uốn tạo hình. Các vật liệu mới như hợp kim nhôm, titan và composite có độ bền và tính dẻo cao, cho phép tạo ra các sản phẩm có hình dạng phức tạp và chịu lực tốt. Các nhà nghiên cứu đang khám phá các phương pháp uốn phù hợp cho các vật liệu mới này và tối ưu hóa quy trình sản xuất.

Nội dung chính

Tổng quan nghiên cứu

Công nghệ uốn tạo hình các dạng profil phức tạp đóng vai trò quan trọng trong ngành cơ khí chế tạo và xây dựng công trình hiện đại. Theo ước tính, việc ứng dụng công nghệ uốn ống và thép hình đã giúp giảm trọng lượng kết cấu trên một đơn vị chiều dài, đồng thời tăng khả năng chịu lực, đặc biệt là chịu uốn và xoắn. Tuy nhiên, quá trình uốn các dạng profil phức tạp vẫn gặp nhiều thách thức về biến dạng, khuyết tật như nứt, nhăn, cong vênh, ảnh hưởng đến chất lượng sản phẩm cuối cùng.

Luận văn tập trung nghiên cứu các thông số công nghệ ảnh hưởng đến quá trình biến dạng tạo hình khi uốn các dạng profil phức tạp, nhằm tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và đáp ứng tiêu chuẩn quốc tế. Phạm vi nghiên cứu bao gồm các dạng ống, thép hình có tiết diện đa dạng, với các vật liệu khác nhau và chiều dày khác nhau, thực hiện tại Việt Nam trong giai đoạn hiện đại hóa công nghiệp hóa.

Mục tiêu cụ thể của nghiên cứu là xác định các thông số kỹ thuật như áp suất, lực uốn, bán kính uốn nhỏ nhất cho phép, đồng thời thiết kế và thử nghiệm thiết bị đo áp suất chất lỏng phục vụ quá trình uốn ống. Kết quả nghiên cứu có ý nghĩa lớn trong việc phát triển công nghiệp uốn ống tại Việt Nam, góp phần nâng cao năng suất, giảm chi phí sản xuất và mở rộng ứng dụng trong các lĩnh vực xây dựng, giao thông, dầu khí và cơ khí chế tạo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết cơ bản về biến dạng dẻo và ứng suất trong quá trình uốn kim loại, bao gồm:

• Lý thuyết trạng thái ứng suất và biến dạng khi uốn: Phân tích trạng thái ứng suất khối và biến dạng phẳng trong các trường hợp uốn phôi dải rộng (b >> s) và uốn phôi dải hẹp (b ≈ s). Khái niệm lớp trung hoà biến dạng, nơi không thay đổi chiều dài sau uốn, được sử dụng để xác định bán kính uốn nhỏ nhất và hiện tượng đàn hồi lại sau khi dỡ tải.

• Mô hình tính toán mô men uốn và lực uốn: Sử dụng phương pháp chia mặt cắt ngang dầm uốn thành nhiều lớp song song với trục uốn, tính toán ứng suất và mô men uốn dựa trên hàm mũ biểu diễn mối quan hệ ứng suất-biến dạng của vật liệu. Các công thức tính toán các thông số hình học như góc tiếp xúc, độ võng hình học của dầm thay thế được áp dụng để mô phỏng quá trình uốn trên máy uốn 3 trục.

• Nguyên tắc công nghệ uốn: Xác định bán kính uốn nhỏ nhất cho phép dựa trên giới hạn biến dạng cho phép của vật liệu, đồng thời đề xuất các biện pháp kỹ thuật nhằm tránh khuyết tật như nứt, nhăn, rách trong quá trình uốn.

Các khái niệm chính bao gồm: biến dạng đàn hồi, biến dạng dẻo, lớp trung hoà biến dạng, bán kính uốn nhỏ nhất, mô men uốn, lực uốn, và hiện tượng hồi phục đàn hồi.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thí nghiệm thực tế trên máy uốn ống TAIYO CORP Nhật Bản, kết hợp với mô phỏng phần mềm ANSYS để phân tích trường ứng suất và biến dạng trong quá trình uốn. Cỡ mẫu thí nghiệm bao gồm các ống thép có tiết diện tròn và vuông với kích thước phổ biến như ống tròn đường kính 25 mm, dày 1,5 mm và ống vuông 25x25 mm, dày 1,5 mm.

Phương pháp chọn mẫu dựa trên các kích thước và hình dạng phổ biến trong công nghiệp, nhằm đảm bảo tính đại diện và ứng dụng thực tế. Phân tích dữ liệu sử dụng phương pháp mô phỏng số kết hợp với phân tích thống kê các thông số áp suất, lực uốn, biến dạng theo thời gian và góc uốn khác nhau.

Timeline nghiên cứu kéo dài khoảng 12 tháng, bao gồm các giai đoạn: khảo sát lý thuyết, thiết kế thiết bị đo áp suất, thực hiện thí nghiệm, phân tích dữ liệu mô phỏng và tổng hợp kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của góc uốn đến áp suất chất lỏng trong xi lanh thủy lực: Kết quả thí nghiệm cho thấy áp suất chất lỏng tăng theo góc uốn, với áp suất tối đa đạt khoảng 25 MPa khi uốn ống tròn 25 mm, dày 1,5 mm ở góc lớn hơn 90°. Sự thay đổi áp suất theo thời gian thể hiện rõ qua các biểu đồ áp suất biến đổi, cho thấy áp suất ổn định sau khoảng 10 giây uốn.

2. Biến dạng chiều dày thành ống khi uốn: Số liệu đo được cho thấy thành ống bị mỏng đi trung bình khoảng 10-15% tại vị trí uốn, đặc biệt ở phần thành ngoài bị kéo giãn. Độ mỏng thành ống tăng khi bán kính uốn giảm, gây nguy cơ nứt và giảm độ bền sản phẩm.

3. Phân bố ứng suất và vùng nứt theo mô phỏng ANSYS: Mô phỏng trường ứng suất tương đương cho thấy ứng suất tập trung cao nhất tại vùng thành ngoài của ống uốn, tương ứng với vị trí dễ xuất hiện vết nứt. Vùng nứt được xác định rõ ràng, giúp đề xuất các biện pháp kỹ thuật để giảm thiểu khuyết tật.

4. Hiện tượng hồi phục đàn hồi và bán kính uốn nhỏ nhất: Thí nghiệm và tính toán xác định bán kính uốn nhỏ nhất cho phép đối với ống thép dày 1,5 mm là khoảng 3 lần chiều dày ống, phù hợp với giới hạn biến dạng cho phép để tránh nứt. Hiện tượng hồi phục đàn hồi sau khi dỡ tải làm giảm góc uốn thực tế khoảng 2-3°, cần được tính toán chính xác trong thiết kế khuôn uốn.

Thảo luận kết quả

Nguyên nhân chính của các khuyết tật như nứt, nhăn trong quá trình uốn là do biến dạng không đồng đều giữa thành trong và thành ngoài của ống, cũng như sự thay đổi chiều dày thành ống. So sánh với các nghiên cứu trong ngành, kết quả phù hợp với các báo cáo về giới hạn bán kính uốn và áp suất thủy lực cần thiết cho các loại ống thép mỏng.

Việc sử dụng mô phỏng ANSYS giúp trực quan hóa trường ứng suất và dự báo vùng nguy cơ nứt, từ đó hỗ trợ thiết kế khuôn uốn và lựa chọn thông số công nghệ phù hợp. Các biểu đồ áp suất và biến dạng theo thời gian cung cấp dữ liệu quan trọng để điều chỉnh quy trình uốn nhằm tối ưu hóa năng suất và chất lượng sản phẩm.

Ý nghĩa của nghiên cứu nằm ở việc cung cấp cơ sở khoa học cho việc thiết kế máy uốn, lựa chọn thông số kỹ thuật và kiểm soát chất lượng trong sản xuất hàng loạt các sản phẩm uốn ống và profil phức tạp, góp phần nâng cao hiệu quả công nghiệp hóa tại Việt Nam.

Đề xuất và khuyến nghị

1. Tối ưu hóa bán kính uốn theo loại vật liệu và chiều dày: Đề nghị áp dụng bán kính uốn tối thiểu khoảng 3 lần chiều dày ống để tránh nứt và biến dạng không mong muốn. Chủ thể thực hiện là các nhà máy sản xuất ống và thiết bị cơ khí, thời gian áp dụng trong vòng 6 tháng.

2. Sử dụng thiết bị đo áp suất chất lỏng chính xác trong quá trình uốn: Triển khai thiết bị đo áp suất thủy lực để kiểm soát lực uốn, giúp điều chỉnh kịp thời các thông số công nghệ. Chủ thể thực hiện là bộ phận kỹ thuật và vận hành máy uốn, thời gian đào tạo và lắp đặt thiết bị trong 3 tháng.

3. Áp dụng mô phỏng số (ANSYS) trong thiết kế khuôn và quy trình uốn: Khuyến khích sử dụng phần mềm mô phỏng để dự báo ứng suất và biến dạng, từ đó thiết kế khuôn uốn phù hợp, giảm thiểu khuyết tật. Chủ thể thực hiện là phòng nghiên cứu và phát triển, thời gian triển khai 6-9 tháng.

4. Đào tạo kỹ thuật viên và công nhân vận hành máy uốn: Tổ chức các khóa đào tạo về nguyên lý uốn, kiểm soát chất lượng và vận hành thiết bị hiện đại nhằm nâng cao tay nghề và hiệu quả sản xuất. Chủ thể thực hiện là các trung tâm đào tạo kỹ thuật, thời gian đào tạo liên tục hàng năm.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế và vận hành máy uốn: Nghiên cứu cung cấp kiến thức chuyên sâu về các thông số kỹ thuật và quy trình uốn, giúp tối ưu hóa thiết kế máy và vận hành hiệu quả.

2. Nhà quản lý sản xuất trong ngành cơ khí chế tạo: Thông tin về các giải pháp công nghệ và kiểm soát chất lượng giúp nâng cao năng suất, giảm chi phí và tăng tính cạnh tranh của sản phẩm.

3. Các nhà nghiên cứu và sinh viên ngành cơ khí, vật liệu: Luận văn là tài liệu tham khảo quý giá về lý thuyết uốn, mô phỏng và thực nghiệm, hỗ trợ nghiên cứu và phát triển công nghệ mới.

4. Doanh nghiệp sản xuất kết cấu thép và ống dẫn dầu khí: Áp dụng kết quả nghiên cứu để cải tiến quy trình sản xuất, đảm bảo chất lượng sản phẩm đáp ứng tiêu chuẩn quốc tế và yêu cầu kỹ thuật khắt khe.

Câu hỏi thường gặp

1. Quá trình uốn ống có những khuyết tật phổ biến nào?
   Khuyết tật thường gặp gồm nứt, nhăn, cong vênh và biến dạng không đều thành ống. Nguyên nhân chủ yếu do biến dạng dẻo không đồng đều giữa thành trong và thành ngoài của ống khi chịu lực uốn.

2. Bán kính uốn nhỏ nhất cho phép được xác định như thế nào?
   Bán kính uốn nhỏ nhất dựa trên giới hạn biến dạng cho phép của vật liệu, thường khoảng 3 lần chiều dày ống để tránh nứt và biến dạng quá mức. Việc xác định có thể dựa trên công thức tính toán và thí nghiệm thực tế.

3. Hiện tượng hồi phục đàn hồi ảnh hưởng ra sao đến sản phẩm uốn?
   Sau khi dỡ tải, vật liệu có xu hướng hồi phục một phần biến dạng đàn hồi, làm giảm góc uốn thực tế so với thiết kế. Điều này cần được tính toán chính xác để thiết kế khuôn uốn phù hợp.

4. Phần mềm mô phỏng ANSYS được sử dụng như thế nào trong nghiên cứu?
   ANSYS giúp mô phỏng trường ứng suất và biến dạng trong quá trình uốn, dự báo vùng nguy cơ nứt và biến dạng, hỗ trợ thiết kế khuôn và điều chỉnh thông số công nghệ nhằm nâng cao chất lượng sản phẩm.

5. Làm thế nào để kiểm soát áp suất thủy lực trong quá trình uốn?
   Sử dụng thiết bị đo áp suất chất lỏng chính xác gắn trên máy uốn, theo dõi áp suất theo thời gian và góc uốn để điều chỉnh lực uốn phù hợp, tránh quá tải và khuyết tật sản phẩm.

Kết luận

• Quá trình uốn các dạng profil phức tạp đòi hỏi kiểm soát chặt chẽ các thông số kỹ thuật như áp suất, lực uốn và bán kính uốn nhỏ nhất để đảm bảo chất lượng sản phẩm.
• Hiện tượng biến dạng không đồng đều và hồi phục đàn hồi là những yếu tố quan trọng ảnh hưởng đến hình dạng và kích thước cuối cùng của sản phẩm uốn.
• Mô phỏng số và thiết bị đo áp suất thủy lực là công cụ hiệu quả giúp tối ưu hóa quy trình uốn và giảm thiểu khuyết tật.
• Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật để phát triển công nghiệp uốn ống tại Việt Nam, góp phần nâng cao năng suất và chất lượng sản phẩm.
• Các bước tiếp theo bao gồm triển khai áp dụng các giải pháp đề xuất trong sản xuất thực tế và mở rộng nghiên cứu sang các loại vật liệu và hình dạng profil khác.

Hành động ngay hôm nay để nâng cao hiệu quả công nghệ uốn trong doanh nghiệp của bạn!

Trích đoạn nội dung tài liệu

Chương 1. Tổng quan về công nghệ uốn tạo hình Chương 2. Cơ sở lý thuyết tính toán công nghệ uốn Chương 3. Nghiê n cứu công nghệ uốn ống tạo hình Chương 4.

ThiÕt kÕ, chÕ t¹o thiÕt bÞ ®o ¸p suÊt chÊt láng phôc vô uèn èng Ch¬ng 5. Nghiên cứu thực nghiệm quá trình uốn ống. Luận văn được hoàn thành nhờ sự hướng dẫn tận tình của PGS. Phạm Văn Nghệ, Trưởng Bộ môn Gia công áp lực, Khoa Cơ khí Đại học Bách khoa Hà nội.

Nhân dịp này xin gửi lời cảm ơn sâu sắc đến Thầy Nghệ, các thầy giáo Bộ môn GCAL và trường Đại học Bách khoa Hà Nội. Tác giả TrÇn V¨n HiÖu 10 Ch¬ng i TỔNG QUAN VỀ CÔNG NGHỆ UỐN TẠO HÌNH 1. Công nghệ uốn và khả năng ứng dụng Uốn tạo hình là công nghệ chế tạo các sản phẩm dùng trong kết cấu, lắp ráp thiết bị cơ khí, kim loại bị biến dạng dẻo tạo hình làm thay đổi hình dáng. Uốn tạo hình làm biến đổi về hình dáng của phôi liệu theo đường trục hoặc theo tiết diện, từ phôi dạng phẳng (hoặc có trục thẳng), thành dạng cong không gian dưới tác dụng của tải trọng bên ngoài (lực, mômen.

Chµy uèn Ph«i uèn Cèi uèn Hình 1. Sơ đồ uốn Công nghệ uốn là công nghệ biến dạng dựa trên nguyên lý dưới tác dụng của một lực nén đặt giữa và vật liệu được tựa trên 2 gối đỡ. Tuỳ công dụng và vật liệu, người ta sử dụng các danh từ uốn, nắn, lốc … (hình 1. Khi uốn, chi tiết tạo một độ võng, như trong sức bền vật liệu, như vậy theo bài toán uốn, phôi chịu ảnh hưởng của các lực uốn, khoảng cách điểm tựa, chịu ảnh hưởng của profin hình học mặt cắt chi tiết uốn, trong đó có chiều cao tiết diện, diện tích tiết diện, các tham số hình học tạo nên mômen chống uốn của 11 mặt cắt.

Khi vật liệu chịu uốn, mặt ngoài luôn chịu ứng suất kéo, mặt trong luôn chịu ứng suất nén. Mỗi một dạng tiết diện chỉ có thể uốn với bán kính uốn nhất định. Độ uốn càng lớn, lực uốn càng lớn. Uốn và lực uốn *Các dạng uốn thường gặp: Uốn thẳng hay nắn thẳng: Tác dụng lực để thanh cong thành thanh thẳng; Uốn thanh: Từ thanh thẳng tạo cho thanh có dạng các đường cong không gian, tuỳ theo yêu cầu thiết kế.

Các thanh có thể có các profin tiết diện khác nhau, thông thường sử dụng profin tròn, vuông, chữ T, I, U… Uốn tấm: Tạo tầm có các tiết diện khác nhau, như tạo ống, tạo nếp nhăn tấm lợp, tạo gân thanh chắn đường; hoặc tạo tầm có độ cong không gian trong đóng vỏ tàu thuỷ. Uốn đường ống: Sử dụng các loại ống uốn theo các đường cong hoặc s dích dắc theo yêu cầu. Ống được sử dụng trong việc dẫn các chất thuỷ khí trong công nghệ dầu khí và thiết bị máy móc… 1. Thiết bị và Công nghệ uốn góc từ phôi tấm Trên cơ sở nguyên lý uốn người ta tạo ra các thiết bị uốn khác nhau.

Máy uốn - nắn thẳng được lắp nhiều đôi trục, bảo đảm sau nhiều lần uốn ngược chiều, độ cong của thanh bị khử. Máy ép thuỷ lực uốn góc Hình1. Nguyên lý uốn góc Máy uốn góc (hình 1.3): Dùng uốn vật liệu tấm thành thép có profin khác nhau như thép góc, chữ C, chữ I, hình hộp. Nguyên lý uốn như hình 1.

Các sản phẩm tiết diện đơn giản có thể thay thế thép cán, thép cán này chế tạo phức tạp và không kinh tế. Máy có lực từ 20~200 tấn. Khuôn uốn có dạng cơ bản hình chữ V. Sản phẩm uốn góc Hình 1.

Kỹ thuật uốn sản phẩm Hình1. Uốn các sản phẩm phức tạp Hình1. Khuôn uốn góc Hình1. Các phương pháp uốn Các hình 1.10 biểu diễn chày cối và công nghệ uốn góc và uốn sản phẩm hộp nhiều góc.

Sản phẩm uốn và ghép Từ các sản phẩm uốn đơn giản có thể ghép thành các sản phẩm có profin phức tạp với mômen chống uốn lớn, nhờ hỗ trợ công nghệ hàn và tán (hình 1. Các sản phẩm loại này cho độ bền cao, trọng lượng trên một đơn vị chiều dài nhỏ, kết cấu gọn và chế tạo nhanh, tiết kiệm. 15 Như vậy đã kết hợp được các ưu điểm của các công nghệ, tạo ra sản phẩm có chỉ tiêu kinh tế kỹ thuật cao. Nhất là có thể ghép tạo cho kết cấu có mômen uốn lớn nhất, khả năng chịu uốn lớn nhất (như sacxi ôtô).12 Sơ đồ máy uốn góc Trường hợp các sản phẩm uốn phức tạp, cần tạo hệ thống khuôn phủ hợp.

Khi uốn góc >= 900, chày và cối uốn được thiết kế có kích thước góc P P bằng kích thước góc sản phẩm có tính đến sự đàn hồi trở lại. Trường hợp uốn góc <900 cần chế tạo chày ghép, phần có khuôn có thể P P quay được như hình 1. Với kiểu chày và cối này, có thể tạo góc nhỏ. Khuôn uốn góc < 900 P 16 Trường hợp uốn kiểu gấp khúc với chiều dày tấm mỏng, có thể sử dụng cối có chặn phôi như hình 1.

Các sản phẩm uốn hình trên máy uốn góc được biểu diễn ở hình 1. Với thiết bị có chiều dài hạn chế, sản phẩm uốn có chiều dài phụ thuộc chiều dài máy. C¸c s¶n phÈm thÐp uèn pr«fil dÞ h×nh 1. ThÐp uèn vu«ng gãc; 2.

ThÐp uèn chÐo gãc; 3. ThÐp uèn ch÷ C; 4. ThÐp uèn ch÷ C dµi; 5. ThÐp uèn h×nh mãc c©n; 6.

ThÐp uèn h×nh mò; 7. ThÐp uèn h×nh ch÷ G; 8. ThÐp uèn h×nh ch÷ nhËt vu«ng; 9. ThÐp uèn h×nh ghim mãc; 10.

ThÐp uèn h×nh ghim; 11. ThÐp uèn h×nh mãc; 12. ThÐp uèn h×nh mò cong; 13. Công nghệ uốn lốc prof il từ tấm và băng vật liệu Để khắc phục nhược điểm của các máy uốn nói trên, người ta đưa công nghệ cán vào ứng dụng để tạo các profin cho tấm.

Nhờ đó có thể tạo các tấm có profin khác nhau với chiều dài tuỳ ý. Các tấm có profin khác nhau có tác dụng rất lớn là tăng độ bền và tăng tính chống uốn. Chúng được sử dụng nhiều cho các tấm che và lợp công trình. Công nghệ uốn sóng tấm hay lốc tấm tạo prrofin phức tạp đang được mở rộng và phát triển.

Công nghệ lốc prôfil phức tạp Hình1. Các sản phẩm của lốc tấm 18 Bộ môn Gia công áp lực ĐHBKHN đã sản xuất khá nhiều thiết bị để lốc các tấm tĩnh điện cho nhà máy xi măng, máy lốc thanh chắn đường cao tốc và các máy lốc khác. Các tấm bán thân chịu uốn kém, nếu tạo thêm các gân hoặc dạng sóng làm tăng độ cứng vững và độ chống uốn của tấm. Máy lốc tạo sóng Người ta dùng phương pháp này để lốc các tấm lợp, tấm che (hình 1.

Thiết bị thực chất là một máy cán uốn tạo hình. Máy có 2 trục, trên trục có tiện các profin theo yêu cầu. Hai trục có profin ngược nhau. Khi tấm đi qua khe hở giữa 2 trục, tấm bị uốn và do có biến dạng dẻo nên giữ được profin mặt cắt như thiết kế.

Sản phẩm được dùng nhiều cho sản xuất các tấm lợp có chiều dày mỏng. Các tấm dùng để lốc thùng đựng cũng được tạo gân để tăng bền. Thiết bị Lốc profin phức tạp trên máy nhiều cặp trục có dạng như dàn máy cán uốn liên tục. Qua mỗi cặp bánh cán có profin riêng, tấm bị uốn.

Qua một loạt cặp trục uốn liên tục, từ phôi tấm ta có thể được sản phẩm có profin 19 theo yêu cầu.18 biểu diễn sự biến đổi prôfil của tấm qua các cặp trục uốn. Qua 9 cặp trục uốn, có thể chuyển từ tấm phẳng sang tấm có profin phức tạp. Mỗi cặp trục tạo một profin riêng. Công nghệ này đòi hỏi phải tính toán biến dạng cho từng cặp, bảo đảm quá trình uốn là liên tục.19 cho các dạng sản phẩm từ lốc tấm.

Các sản phẩm này rất đa dạng, phục vụ nhiều mục đích khác nhau. Có nhưng tấm dùng để tăng độ cứng vững, có tấm chỉ cần tăng diện tích trên 1 m2 hình chiếu, có sản phẩm P P P P dùng lắp ghép để tạo tấm lớn có độ cứng vững cao và cơ động. Các kết cấu vỏ trong các công trình rất hay sử dụng loại sản phẩm này, vừa gọn nhẹ trong chế tạo, vận chuyển, vừa đễ dàng trong lắp ráp, nhưng vấn đề cơ bản là sản phẩm đáp ứng nhiều yêu cầu kỹ thuật và kinh tế. Sản phẩm thường có chiều dày lớn.

Máy lốc ống Hình1. Sơ đồ nguyên lý uốn lốc ống 20 Hình1. Quá trình lốc tạo ống Ống không hàn được sản xuất bằng công nghệ cán có nhiều ưu điểm, được dùng trong nhiều trường hợp truyền dẫn thuỷ khí, nhất là trường hợp áp suất cao. Nhiều khi, áp suất thuỷ khí không lớn, sử dụng ống không hàn rất tốn kém và nặng nề.

Cùng với sự phát triển của ngành gang thép, công nghệ sản xuất tấm phát triển đã thúc đầy một ngành công nghệ tạo hình ống từ nguyên liệu tấm. Máy uốn - lốc ống có dạng 3 trục trơn. Trong đó có 2 trục quay để chuyển dịch phôi tấm, trục thứ 3 có nhiệm vụ nén ép (hình 1. Đường kính ống tạo được tuỳ thuộc điều chỉnh độ nén ép hay khoảng cách giữa 2 trục đỡ và trục nén.

Khi tấm đi qua máy sẽ chịu lực uốn và hình thành 21 độ cong (Hình 1. Có thể điều chỉnh để được các ống có đường kính khác nhau theo chiều dày. Thiết bị được sử dụng chế tạo các loại stec đựng dầu khí và các hoá chất, các đoạn đường ống. Một công nghệ khác dùng sản xuất ống dài bằng công nghệ uốn xoắn.

Bằng hệ thống con lăn (quả lô), phôi tấm dạng dải bị uốn cong dạng xoắn ốc. Sau đó sử dụng hàn để tạo ống. Mối hàn có dạng xoắn, nên làm tăng khả năng chịu tải của ống. Ống hàn kiểu này cho phép tạo được ống có đường kính lớn, chiều dài ống không phụ thuộc vào người sản xuất mà phụ thuộc vào điều kiện vận chuyển.

Ống này dùng để làm đường ống dẫn dầu và khí đốt trong công nghiệp dầu mỏ. Máy lốc ống đường kính lớn 22 1. Công nghệ uốn các chi tiết dạng vành từ phôi profil (từ thép định hình) Do yªu cÇu cña kiÕn tróc vµ kÕt cÊu cña c¸c c«ng tr×nh x©y dùng, giao th«ng, c«ng nghiÖp, lµm c¸c ®Õ m¸y, vá m¸y. Ngêi ta ®a ra c«ng nghÖ uèn c¸c c¸c chi tiÕt d¹ng vµnh tõ c¸c ph«i profil (thÐp ®Þnh h×nh), nh profil kÝn, profil hë vµ thÐp h×nh.

Các sản phẩm uốn các chi tiết dạng vành 23 Các thanh thép có các dạng prôfil khác nhau có thể uốn vành trên các máy uốn 3 trục. Việc uốn vành trong một số trường hợp rất khó, do tại mặt uốn mặt cắt có mômen uốn lớn.
