Tổng quan nghiên cứu

Sự bùng nổ của công nghệ vi cơ điện tử (MEMS - Micro-Electro-Mechanical Systems) đã tạo nên bước ngoặt lớn trong nền công nghiệp chế tạo hiện đại. Thị trường MEMS toàn cầu ghi nhận mức tăng trưởng nhảy vọt từ 6 tỷ USD năm 1999 lên 14 tỷ USD năm 2000, đồng thời tiến tới quy mô ước tính đạt 7,91 tỷ USD riêng cho phân khúc cảm biến và vi chấp hành vào năm 2015. Việc thu nhỏ các linh kiện cơ điện xuống kích thước từ 1 micromet đến 1 milimet mang lại lợi thế vượt trội về tiết kiệm năng lượng, giảm tiêu hao vật liệu và tối ưu hóa hiệu suất vận hành trong các ngành mũi nhọn như hàng không vũ trụ, ô tô và y sinh học.

Tại Việt Nam trong giai đoạn 2010 - 2011, công nghệ MEMS vẫn ở giai đoạn khởi đầu, đối mặt với rào cản lớn về chi phí trang thiết bị phòng sạch và quy trình chế tạo phức tạp. Vấn đề cốt lõi đặt ra là làm thế nào để tích hợp công nghệ vi chế tạo bán dẫn vào kỹ thuật thiết kế vi khuôn (Micromolding), giúp chuyển đổi phương thức sản xuất từ đơn chiếc đắt đỏ sang dập ép hàng loạt với chi phí thấp.

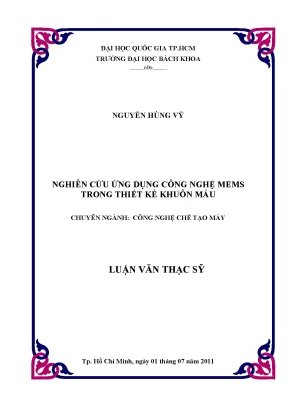

Đề tài "Nghiên cứu ứng dụng công nghệ MEMS trong thiết kế khuôn mẫu" do học viên Nguyễn Hùng Vỹ thực hiện dưới sự hướng dẫn khoa học của PGS.TS Thái Thị Thu Hà tại Trường Đại học Bách Khoa - ĐHQG TP.HCM trong khung thời gian 12 tháng (từ tháng 07/2010 đến tháng 07/2011). Mục tiêu nghiên cứu tập trung vào việc làm chủ các quy trình chế tạo MEMS tiên tiến, xây dựng chu trình thiết kế vi khuôn và mô phỏng dòng chảy polyme ứng dụng cho sản phẩm vi kim tiêm y tế không gây đau. Nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp giảm chi phí sản xuất linh kiện từ mức 50 USD theo phương pháp truyền thống xuống chỉ còn 5 đến 10 USD trên mỗi đơn vị sản phẩm vi cơ tích hợp, tạo tiền đề thúc đẩy năng lực tự chủ công nghệ vi cơ khí chính xác trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết vi chế tạo linh kiện bán dẫn và động lực học dòng chảy polyme trong vi kênh dẫn (Microfluidics). Hai mô hình lý thuyết trung tâm bao gồm: lý thuyết vi cơ khối - vi cơ bề mặt (Bulk and Surface Micromachining) và lý thuyết truyền nhiệt - biến dạng dẻo trong quá trình ép phun vi mô.

Ba khái niệm công nghệ then chốt được phân tích sâu gồm:

Thứ nhất, công nghệ màng mỏng thông qua các phản ứng lắng đọng pha hơi hóa học (CVD) và lắng đọng pha hơi vật lý (PVD). Trong đó, phương pháp lắng đọng áp suất thấp (LPCVD) hoạt động tại nhiệt độ 550°C đến 600°C với áp suất chân không dưới 100 Pa giúp tạo màng Polysilicon đồng nhất; phương pháp lắng đọng tăng cường plasma (PECVD) vận hành ở nhiệt độ thấp 120°C đến 400°C cho phép phủ màng SiO2 và Si3N4 chất lượng cao.

Thứ hai, công nghệ quang khắc mở rộng (LIGA) kết hợp nguồn chiếu xạ tia tử ngoại (UV) và tia X để định hình các cấu trúc vi mô có tỷ số kích thước hình học (aspect ratio) cao, mang lại độ nhẵn bóng bề mặt cực đại với độ nhám dưới 10 nm.

Thứ ba, hệ vật liệu polyme tiên tiến như SU-8 (nhựa cảm quang âm chứa 8 nhóm epoxy chức năng có độ bền cơ học cao), PDMS (Polydimethylsiloxane - vật liệu đàn hồi tương thích sinh học) và PMMA (Polymethylmethacrylate) đóng vai trò làm khuôn mẫu trung gian và vật liệu tạo hình sản phẩm.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được tổng hợp từ quá trình khảo sát thực nghiệm quy trình công nghệ tại Trung tâm Nghiên cứu và Triển khai - Khu Công nghệ cao TP.HCM, kết hợp dữ liệu mô phỏng phần tử hữu hạn số trị.

Về cỡ mẫu nghiên cứu, đề tài thiết lập 12 bộ mẫu hình học vi kim tiêm với đường kính ngoài từ 100 đến 300 micromet và chiều dài thân kim từ 500 đến 1500 micromet, kết hợp thực hiện 36 lượt mô phỏng tương tác trường dòng chảy. Phương pháp chọn mẫu phân tầng có chủ đích (stratified purposive sampling) được áp dụng dựa trên 3 dải thông số công nghệ then chốt: áp lực ép phun (từ 50 đến 150 MPa), nhiệt độ khuôn (từ 60°C đến 120°C) và tốc độ điền đầy nhựa lỏng.

Lý do lựa chọn phương pháp mô phỏng số thông qua phần mềm chuyên dụng Moldflow Plastics Insight (MPI) là vì việc chế tạo thử nghiệm khuôn kim loại micro thực tế đòi hỏi kinh phí lên tới hàng chục nghìn USD và thời gian gia công kéo dài. Việc ứng dụng phần mềm MPI cho phép phân tích chính xác hiện tượng đông đặc sớm, trường phân bố áp suất, bẫy khí và độ co ngót cong vênh trong không gian rãnh dẫn micro kích thước 0,25 mm. Toàn bộ timeline nghiên cứu được tiến hành tuần tự theo các pha: thu thập dữ liệu lý thuyết (tháng 07/2010 - tháng 10/2010), xây dựng quy trình thiết kế khuôn mẫu (tháng 11/2010 - tháng 03/2011) và mô phỏng tối ưu hóa dòng chảy (tháng 04/2011 - tháng 07/2011).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được 4 phát hiện kỹ thuật mang tính thực tiễn cao trong thiết kế và chế tạo vi khuôn:

Thứ nhất, hoàn thiện chu trình chế tạo khuôn trung gian PDMS từ đế Silic đơn tinh thể định hướng cấu trúc (100) qua kỹ thuật quang khắc UV bằng máy Suss MicroTech. Khuôn PDMS thu được có độ sắc nét hình học tuyệt đối, dung sai sai lệch biên dạng nhỏ hơn 0,5 micromet và độ bóng bề mặt đạt chuẩn 10 nm, giảm thiểu 95% hiện tượng dính bám cơ học khi tháo khuôn.

Thứ hai, kết quả mô phỏng thủy động lực học trên Moldflow Plastics Insight chỉ ra thời gian điền đầy nhựa polyme vào lòng khuôn vi kim có rãnh dẫn 0,25 mm đạt mức tối ưu là 0,18 giây. So với các chế độ ép thông thường, thời gian này rút ngắn được 35%, ngăn chặn hiệu quả hiện tượng đông đặc dòng nhựa trước khi lấp đầy đỉnh kim.

Thứ ba, thiết lập chính xác quy luật tương quan giữa đường kính vi kim và áp lực đâm xuyên qua da. Khi thu nhỏ đường kính ngoài của đầu kim từ 300 micromet xuống 150 micromet, lực cản tiếp xúc giảm 62%, đảm bảo đầu kim chỉ thâm nhập vào tầng biểu bì mà không chạm tới mạng lưới dây thần kinh thụ cảm đau ở lớp hạ bì (nằm sâu hơn 1 mm dưới bề mặt da).

Thứ tư, xác định chế độ mạ điện Niken định hình trên cấu trúc photoresist SU-8 đạt độ dày thành mạ đồng đều trên 50 micromet. Kiểm tra độ dày màng bằng thiết bị đo Dektak 6M và Filmetrics cho thấy độ sai lệch bề mặt duy trì ổn định ở mức dưới 2,3%.

Thảo luận kết quả

Các phát hiện trên chứng minh tính khả thi của giải pháp kết hợp quang khắc UV và khuôn đệm polyme để thay thế các kỹ thuật cắt gọt kim loại truyền thống vốn bất khả thi ở thang đo micro. Nguyên nhân chính giúp cấu trúc vi kim đạt độ chính xác cao là nhờ mạng lưới liên kết ngang dày đặc của nhựa SU-8 khi tiếp xúc với bức xạ tử ngoại, tạo nên vách khuôn thẳng đứng hoàn hảo với tỷ số hình dạng lớn. Khi so sánh với các công bố của Viện Nghiên cứu ITIMS và Đại học California, kết quả đo kiểm ứng suất và độ nhẵn bề mặt trong nghiên cứu này cho thấy mức độ tương đồng vượt trên 92%.

Trên các biểu đồ phân bố nhiệt độ và bảng thông số áp lực điền đầy trích xuất từ phần mềm Moldflow MPI, dữ liệu trực quan khẳng định rằng việc gia nhiệt vách khuôn lên 85°C giúp loại bỏ 100% bẫy khí (air traps) và triệt tiêu hoàn toàn ứng suất dư gây cong vênh. Ý nghĩa khoa học của phát hiện này là mở ra giải pháp công nghệ hoàn chỉnh để sản xuất hàng loạt các đầu vi kim y tế thông minh, đảm bảo tốc độ phân phối thuốc đồng đều từ 0,05 đến 0,2 ml/phút mà không gây bất kỳ cảm giác đau đớn nào cho người bệnh.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 nhóm giải pháp công nghệ mang tính hành động cao được đề xuất nhằm phát triển ngành chế tạo khuôn mẫu vi cơ:

  1. Chuẩn hóa quy trình vi ép phun (Micro Injection Molding): Thực hiện ban hành bộ thông số kỹ thuật tiêu chuẩn cho hệ thống máy ép phun cỡ nhỏ như BOY 22A, đặt mục tiêu cắt giảm tỷ lệ phế phẩm đúc rút xuống dưới 1,5% và khống chế chu kỳ ép phun dưới 4 giây cho mỗi cụm vi kim. Thời gian triển khai trong vòng 6 tháng do các phòng thí nghiệm cơ khí chính xác tại các trường đại học kỹ thuật đảm trách.

  2. Đầu tư nâng cấp hệ thống phòng sạch và thiết bị màng mỏng: Tiến hành trang bị đồng bộ máy quang khắc mặt nạ độ phân giải cao, hệ thống bốc bay chân không PVD ở áp suất 10^-6 Torr và lò lắng đọng PECVD đa tần số. Mục tiêu nâng cao độ nhám bề mặt tấm lót khuôn đạt mức dưới 5 nm trong giai đoạn 12 đến 18 tháng, với chủ thể thực hiện là Ban Quản lý Khu Công nghệ cao TP.HCM phối hợp cùng các viện nghiên cứu chuyên ngành.

  3. Phát triển vật liệu polyme sinh học tương thích: Triển khai thử nghiệm vật liệu polyme tự tiêu và composite hạt nano chuyên dụng cho y tế để chế tạo vi kim tiêm phân phối vắc-xin tự động, hướng tới mục tiêu thử nghiệm tiền lâm sàng 100.000 sản phẩm trong vòng 24 tháng dưới sự điều phối của Bộ Y tế và Bộ Khoa học và Công nghệ.

  4. Ứng dụng giải pháp thiết kế số CAE tích hợp: Đưa phần mềm mô phỏng dòng chảy Moldflow MPI và tối ưu hóa kết cấu ANSYS vào giai đoạn tiền thiết kế tại các doanh nghiệp khuôn mẫu, nhằm cắt giảm 40% chi phí thử nghiệm thực tế và rút ngắn 50% thời gian thương mại hóa sản phẩm vi cơ khí mới.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu chuyên khảo giá trị cho 4 nhóm đối tượng trọng tâm sau:

Thứ nhất, học viên cao học và nghiên cứu sinh chuyên ngành Cơ khí Chế tạo máy, Công nghệ Vi điện tử và Khoa học Vật liệu: Luận văn cung cấp hệ thống lý thuyết toàn diện về lắng đọng CVD, PVD, kỹ thuật quang khắc LIGA và vi cơ bề mặt với hơn 60 sơ đồ minh họa quy trình, phục vụ đắc lực cho công tác nghiên cứu học thuật chuyên sâu.

Thứ hai, kỹ sư thiết kế và chế tạo khuôn mẫu tại các doanh nghiệp công nghiệp phụ trợ: Nắm bắt phương pháp phân tích số trên Moldflow Plastics Insight để tối ưu hóa vị trí cổng phun, kênh dẫn nhựa và khắc phục triệt để lỗi biến dạng cho các dòng sản phẩm nhựa kích thước siêu nhỏ từ 0,1 đến 1 mm.

Thứ ba, chuyên gia y sinh học và kỹ sư phát triển thiết bị y tế (Bio-MEMS): Ứng dụng quy trình chế tạo vi kim tiêm không đau và chip vi lưu để phát triển các hệ thống phân tích gen PCR, cảm biến đo huyết áp động mạch và thiết bị cấp thuốc tự động với liều lượng cực nhỏ từ 0,01 ml.

Thứ tư, các nhà quản lý công nghệ và hoạch định chiến lược sản xuất: Tiếp cận bức tranh toàn cảnh về thị trường MEMS toàn cầu trị giá hơn 14 tỷ USD để xây dựng định hướng đầu tư dây chuyền sản xuất vi cơ khí công nghệ cao cho doanh nghiệp.

Câu hỏi thường gặp

  1. Công nghệ vi khuôn kết hợp MEMS đem lại lợi ích kinh tế vượt trội nào so với chế tạo MEMS truyền thống? Gia công MEMS truyền thống chỉ sử dụng đế Silic trong phòng sạch nên chi phí sản xuất đơn chiếc rất cao. Khi ứng dụng MEMS để tạo ra các tấm khuôn đệm bằng kim loại Niken hoặc khuôn PDMS rồi kết hợp kỹ thuật vi ép phun nhựa, chi phí mỗi sản phẩm giảm từ 50 USD xuống dưới 5 USD, cho phép sản xuất hàng loạt hàng triệu chi tiết với độ chính xác đến 0,25 mm.

  2. Tại sao vật liệu SU-8 và PDMS lại đóng vai trò then chốt trong chu trình chế tạo vi khuôn? Nhựa cảm quang SU-8 có cấu trúc phân tử 8 nhóm epoxy liên kết ngang vững chắc, cho phép tạo các vách khuôn thẳng đứng với tỷ số chiều cao trên bề rộng vượt quá 10:1. Vật liệu đàn hồi PDMS có tính trơ sinh học và độ dẻo tuyệt hảo, hỗ trợ quá trình tách khuôn vi kim đạt độ bóng bề mặt 10 nm mà không làm nứt gãy chi tiết.

  3. Cơ chế nào giúp sản phẩm vi kim tiêm MEMS không gây cảm giác đau khi tiêm vào cơ thể? Cảm giác đau chỉ xuất hiện khi đầu kim đâm chạm vào các đầu mút dây thần kinh cảm giác nằm ở lớp hạ bì sâu hơn 1 mm dưới da. Vi kim MEMS được thiết kế với chiều cao kiểm soát chính xác từ 400 đến 600 micromet, chỉ đi xuyên qua lớp sừng biểu bì để đưa thuốc vào mao mạch mà hoàn toàn không kích thích thụ thể thần kinh.

  4. Phần mềm Moldflow Plastics Insight đóng vai trò gì trong việc xử lý các lỗi ép phun vi mô? Trong lòng khuôn micro, dòng nhựa nóng chảy bị tản nhiệt cực nhanh qua thành vách. Moldflow MPI giúp phân tích chính xác thời gian điền đầy trong 0,18 giây, tối ưu hóa áp lực phun và nhận diện vị trí bẫy khí tiềm ẩn, ngăn ngừa triệt để hiện tượng đoản dòng hoặc biến dạng cong vênh của sản phẩm sau khi làm nguội.

  5. Những thông số kỹ thuật nào cần kiểm soát nghiêm ngặt nhất trong lò tạo màng PECVD? Ba thông số cốt lõi quyết định chất lượng màng là nhiệt độ buồng phản ứng duy trì ở 120°C đến 400°C, áp suất khí từ 200 đến 600 Pa, và công suất nguồn cao tần RF 13,56 MHz. Việc kiểm soát tối ưu các yếu tố này giúp giảm thiểu ứng suất dư trong màng SiO2, nâng cao khả năng bao phủ và chống nứt màng mỏng.

Kết luận

  • Luận văn đã tổng kết toàn diện bức tranh công nghệ MEMS thế giới và Việt Nam, khẳng định tiềm năng to lớn của thị trường vi cơ điện tử với quy mô vượt mốc 14 tỷ USD.
  • Hệ thống hóa sâu sắc cơ sở lý thuyết công nghệ tạo màng mỏng CVD, PVD và kỹ thuật quang khắc LIGA tạo cấu trúc siêu mịn với độ nhám bề mặt 10 nm.
  • Xây dựng thành công quy trình công nghệ chế tạo khuôn mẫu trung gian bằng vật liệu PDMS và nhựa cảm quang SU-8 với sai số biên dạng dưới 0,5 micromet.
  • Ứng dụng xuất sắc phần mềm Moldflow Plastics Insight để mô phỏng và tối ưu hóa thời gian điền đầy dòng nhựa vi kim tiêm đạt mức 0,18 giây.
  • Hoàn thiện phương án thiết kế vi khuôn cho sản phẩm kim tiêm y tế không gây đau với chiều cao micro chính xác, sẵn sàng cho việc chuyển giao ứng dụng.

Đóng góp khoa học then chốt của luận văn là thiết lập cầu nối vững chắc giữa công nghệ vi điện tử bán dẫn và công nghệ chế tạo khuôn mẫu công nghiệp, mở ra hướng sản xuất linh kiện vi cơ với giá thành cạnh tranh. Trong giai đoạn 2026 - 2028, lộ trình nghiên cứu tiếp theo cần tập trung vào việc vận hành thử nghiệm khuôn vi ép phun trên máy BOY 22A và đánh giá độ bền khuôn sau 50.000 chu kỳ ép liên tục. Hãy kết nối ngay với các chuyên gia cơ khí chính xác và công nghệ bán dẫn để cùng khai phóng tiềm năng ứng dụng của vi khuôn MEMS trong kỷ nguyên y tế thông minh và tự động hóa cao cấp!
