I. Tổng quan ứng dụng máy RTK trong lập bản đồ địa chính

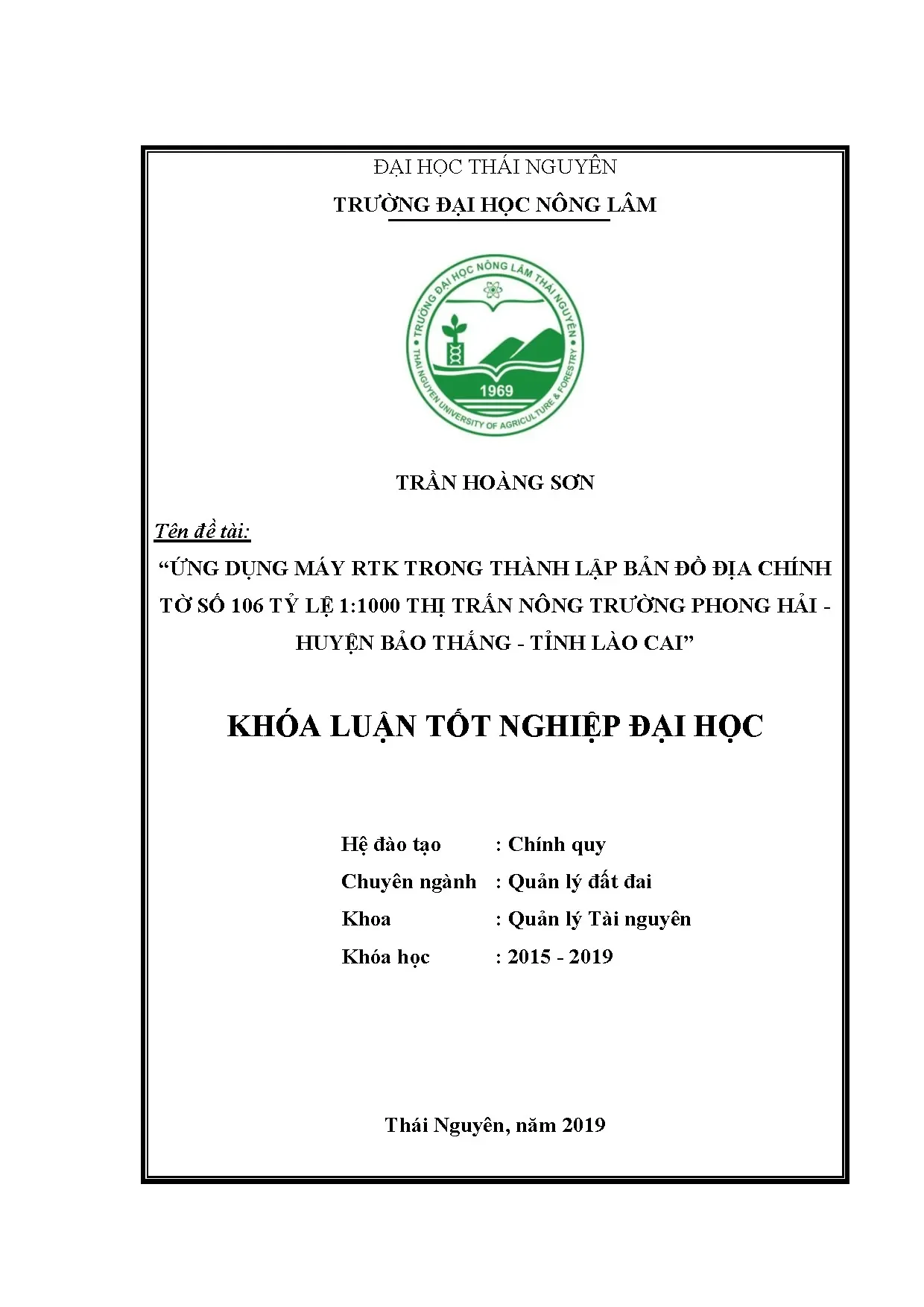

Máy RTK (Real-Time Kinematic) là thiết bị đo đạc sử dụng công nghệ GNSS cho phép xác định tọa độ thời gian thực với độ chính xác centimet. Công nghệ này đánh dấu bước tiến vượt bậc trong lĩnh vực đo đạc bản đồ địa chính. Tại thị trấn nông trường Phong Hải, huyện Bảo Thắng, tỉnh Lào Cai, việc ứng dụng máy RTK vào thành lập bản đồ địa chính tờ số 106 tỷ lệ 1:1000 đã mang lại hiệu quả thiết thực. Hệ quy chiếu sử dụng là VN-2000 với kinh tuyến trục 104°45' phù hợp cho khu vực Lào Cai. Máy RTK hoạt động dựa trên nguyên lý so sánh pha sóng mang giữa trạm gốc và trạm di động, cho phép thu thập dữ liệu tọa độ tại hiện trường mà không cần quay về xử lý hậu kỳ. Phương pháp này rút ngắn đáng kể thời gian thi công so với phương pháp đo truyền thống bằng toàn đạc điện tử. Dự án thuộc chuyên ngành Quản lý đất đai, Trường Đại học Nông lâm Thái Nguyên thực hiện năm 2019.
1.1. Khái niệm và nguyên lý hoạt động của máy RTK
RTK là viết tắt của Real-Time Kinematic, nghĩa là kỹ thuật đo động thời gian thực. Hệ thống bao gồm một trạm gốc (Base) đặt tại điểm có tọa độ đã biết và một hoặc nhiều trạm di động (Rover). Trạm gốc phát tín hiệu hiệu chỉnh đến trạm di động qua sóng radio, cho phép tính toán chính xác vị trí với sai số chỉ từ 1-2 cm. Nguyên lý hoạt động dựa trên việc so sánh pha sóng mang từ nhiều vệ tinh GNSS. Tại Lào Cai, hệ thống sử dụng kinh tuyến trục 104°45' theo quy định quốc gia.
1.2. Đặc điểm khu vực thị trấn nông trường Phong Hải
Thị trấn nông trường Phong Hải thuộc huyện Bảo Thắng, tỉnh Lào Cai có tổng diện tích tự nhiên khoảng 9.115 ha. Khu vực có địa hình đồi núi phức tạp, bao gồm đất nông nghiệp chiếm tỷ trọng lớn và đất chưa sử dụng khoảng 239,72 ha. Dân số tập trung chủ yếu tại các khu vực sản xuất nông nghiệp và lâm nghiệp. Công tác quản lý đất đai tại địa phương đang được tăng cường, bao gồm cấp đổi giấy chứng nhận quyền sử dụng đất và hoàn thiện hệ thống hồ sơ địa chính phục vụ quản lý nhà nước.
II. Phân tích thực trạng đo đạc bản đồ địa chính tờ 106
Bản đồ địa chính tờ số 106 tỷ lệ 1:1000 tại thị trấn nông trường Phong Hải được thành lập nhằm phục vụ công tác quản lý đất đai cấp xã. Thực trạng đo đạc trước đây sử dụng phương pháp truyền thống gặp nhiều hạn chế. Phương pháp đo bằng toàn đạc điện tử đòi hỏi nhiều nhân lực, thời gian dài và chi phí cao. Địa hình đồi núi phức tạp tại Bảo Thắng gây khó khăn cho việc thông tầm nhìn giữa các trạm đo. Sai số tích lũy trong quá trình đo dẫn đến độ chính xác không đồng đều giữa các khu vực. Hệ thống điểm khống chế địa chính hạng III tại khu vực cần được kiểm tra và bổ sung. Quy trình xử lý dữ liệu hậu kỳ tốn thời gian, ảnh hưởng đến tiến độ hoàn thành dự án. Các yếu tố trên đòi hỏi phương pháp đo đạc hiện đại hơn, đáp ứng yêu cầu kỹ thuật theo Thông tư của Bộ Tài nguyên và Môi trường.
2.1. Hạn chế của phương pháp đo đạc truyền thống
Phương pháp đo đạc truyền thống sử dụng toàn đạc điện tử và thước đo钢 có nhiều bất cập tại khu vực đồi núi. Thời gian thi công kéo dài do phải thiết lập nhiều trạm đo trung gian. Chi phí nhân công tăng cao khi cần nhiều nhóm đo hoạt động đồng thời. Sai số hệ thống tích lũy qua các trạm đo ảnh hưởng đến chất lượng bản đồ cuối cùng. Công tác kiểm tra chất lượng phức tạp, yêu cầu đo lại nhiều lần tại các vị trí quan trọng. Việc cập nhật biến động đất đai cũng gặp khó khăn do quy trình phức tạp.
2.2. Yêu cầu kỹ thuật của bản đồ địa chính tỷ lệ 1 1000
Bản đồ địa chính tỷ lệ 1:1000 phải đáp ứng các yêu cầu kỹ thuật nghiêm ngặt. Sai số vị trí điểm ranh giới không vượt quá 0.25 mm trên bản đồ, tương ứng 0.25 m trên thực địa. Lưới khống chế tọa độ phải đạt độ chính xác tương đương điểm địa chính hạng III trở lên. Hệ thống tọa độ sử dụng là VN-2000 với kinh tuyến trục 104°45' cho tỉnh Lào Cai. Các thông số phân mảnh bản đồ phải đảm bảo tỷ lệ hợp lý giữa diện tích thửa đất và kích thước thể hiện trên bản đồ giấy.
III. Phương pháp ứng dụng máy RTK thành lập bản đồ địa chính
Quy trình ứng dụng máy RTK trong thành lập bản đồ địa chính tờ 106 bao gồm nhiều bước tuần tự. Đầu tiên là thiết lập mạng lưới khống chế tọa độ, sử dụng các điểm cơ sở địa chính hạng III có sẵn tại khu vực. Trạm gốc (Base) được đặt tại điểm có tọa độ chính xác cao, đảm bảo phủ sóng radio đến toàn bộ khu vực đo. Trạm di động (Rover) di thu thập tọa độ ranh giới các thửa đất tại hiện trường. Dữ liệu được lưu trữ trực tiếp trong sổ tay điện tử (Data Collector) với phần mềm chuyên dụng như gCadas hoặc Vietmap Xm. Quá trình đo sử dụng tín hiệu từ nhiều vệ tinh GNSS đồng thời, đảm bảo độ chính xác cao. Sau khi thu thập dữ liệu, phần mềm MicroStation V8i được sử dụng để xử lý và vẽ bản đồ. Toàn bộ quy trình đảm bảo tuân thủ quy định kỹ thuật của Bộ Tài nguyên và Môi trường.
3.1. Thiết lập lưới khống chế và cấu hình hệ thống RTK
Thiết lập lưới khống chế là bước đầu tiên và quan trọng nhất. Các điểm cơ sở địa chính hạng III tại khu vực Phong Hải được sử dụng làm điểm khống chế. Trạm Base được đặt tại vị trí có tầm nhìn thoáng, không bị che khuất tín hiệu vệ tinh. Cấu hình hệ thống bao gồm thiết lập tần số radio kết nối giữa Base và Rover, chọn hệ tọa độ VN-2000, kinh tuyến trục 104°45'. Kiểm tra độ chính xác bằng cách đo lại các điểm đã biết trước khi tiến hành đo chính thức. Thời gian khởi động hệ thống khoảng 15-20 phút để đảm bảo tín hiệu ổn định.
3.2. Thu thập dữ liệu và xử lý bản đồ bằng phần mềm
Quá trình thu thập dữ liệu sử dụng Rover di chuyển đến từng đỉnh thửa đất, ghi nhận tọa độ với thời gian đo mỗi điểm từ 3-5 giây. Thông tin thuộc tính như loại đất, tên chủ sử dụng được nhập ngay tại hiện trường. Dữ liệu thô được chuyển về máy tính xử lý bằng MicroStation V8i và gCadas. Phần mềm thực hiện hiệu chỉnh tọa độ, kiểm tra sai số và vẽ ranh giới thửa đất. Bản đồ hoàn chỉnh được xuất theo định dạng quy định, đảm bảo thể hiện đầy đủ thông tin địa chính theo tỷ lệ 1:1000.
IV. Kết quả và ứng dụng thực tiễn tại Phong Hải Lào Cai
Kết quả ứng dụng máy RTK trong thành lập bản đồ địa chính tờ 106 tại Phong Hải cho thấy nhiều ưu điểm vượt trội. Độ chính xác vị trí đạt yêu cầu kỹ thuật với sai số trong giới hạn cho phép. Thời gian thi công giảm đáng kể so với phương pháp truyền thống, từ vài tuần xuống còn vài ngày cho cùng diện tích đo đạc. Chi phí nhân công giảm do yêu cầu ít người tham gia hơn. Bản đồ địa chính hoàn chỉnh thể hiện rõ ranh giới các thửa đất, loại đất và thông tin chủ sử dụng. Dữ liệu số hóa thuận lợi cho việc cập nhật biến động đất đai sau này.Ứng dụng thực tiễn bao gồm phục vụ cấp giấy chứng nhận quyền sử dụng đất, giải quyết tranh chấp ranh giới, quản lý quy hoạch sử dụng đất và tính thuế đất. Thành công của dự án mở ra hướng đi mới cho công tác đo đạc bản đồ địa chính tại các khu vực đồi núi miền núi phía Bắc Việt Nam.
4.1. Đánh giá ưu nhược điểm của phương pháp RTK
Ưu điểm nổi bật của phương pháp RTK bao gồm độ chính xác cao, thời gian đo nhanh, khả năng đo trực tiếp tọa độ mà không cần thông tầm nhìn giữa các điểm. Thiết bị gọn nhẹ, dễ di chuyển trong địa hình phức tạp. Dữ liệu số hóa ngay từ đầu, giảm sai sót trong quá trình nhập liệu. Nhược điểm bao gồm phụ thuộc vào tín hiệu vệ tinh, khu vực bị che phủ bởi rừng cây dày có thể ảnh hưởng đến chất lượng tín hiệu. Chi phí đầu tư thiết bị ban đầu cao. Đòi hỏi người vận hành có trình độ chuyên môn kỹ thuật.
4.2. Khuyến nghị triển khai rộng rãi tại khu vực miền núi
Việc triển khai công nghệ RTK tại các huyện miền núi tỉnh Lào Cai cần lưu ý một số điểm. Cần đầu tư đồng bộ thiết bị và đào tạo nhân lực địa phương. Xây dựng mạng lưới điểm khống chế dày đặc hơn tại khu vực đồi núi phức tạp. Kết hợp phương pháp RTK với đo ảnh viễn thám để bổ sung dữ liệu. Đẩy mạnh số hóa hồ sơ địa chính, xây dựng cơ sở dữ liệu đất đai tập trung. Nhân rộng mô hình sang các tờ bản đồ khác trong thị trấn nông trường Phong Hải và các xã lân cận thuộc huyện Bảo Thắng.
