BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Vấn đề và câu hỏi chính tài liệu giải quyết

  • Bài toán kiểm soát chất lượng đóng gói: Làm thế nào để tự động hóa quy trình phát hiện và loại bỏ sản phẩm lỏng không đạt chuẩn chiết rót trên băng tải với độ trễ tối thiểu?
  • Bài toán gia công cơ khí chính xác tại hiện trường: Làm thế nào để thiết kế hệ thống uốn - cắt cốt thép bê tông tự động, nhỏ gọn, đạt độ chính xác cao và tiết kiệm nhân công?
  • Bài toán tích hợp phần cứng đa thiết bị: Phương pháp kết nối, cấu hình và đồng bộ giữa PLC Mitsubishi FX5U, Biến tần Mitsubishi FR-E500, hệ thống cảm biến chuyên dụng và màn hình HMI GOT1455.
  • Quy trình triển khai tự động hóa bài bản: Các bước chuyển đổi từ bài toán công nghệ sang thiết kế mô hình 3D (SolidWorks), sơ đồ đấu nối mạch động lực/điều khiển (Visio), xây dựng lưu đồ thuật toán và lập trình điều khiển (GX Works3).

2. Danh mục thuật ngữ chuyên ngành quan trọng

  1. PLC FX5U (Programmable Logic Controller): Bộ điều khiển logic khả trình thế hệ iQ-F của Mitsubishi.
  2. Biến tần Mitsubishi FR-E500: Thiết bị biến đổi tần số điều khiển tốc độ và đảo chiều động cơ không đồng bộ 3 pha.
  3. Màn hình HMI GT1455 (Human-Machine Interface): Giao diện người - máy cảm ứng hiển thị và giám sát thông số vận hành.
  4. Cảm biến tiệm cận điện dung (Capacitive Proximity Sensor): Cảm biến phát hiện vật thể phi kim và mức chất lỏng dựa trên sự thay đổi hằng số điện môi.
  5. Cảm biến tiệm cận điện từ (Inductive Proximity Sensor - PNP/NPN): Cảm biến phát hiện phôi kim loại dựa trên sự biến thiên từ trường.
  6. Cảm biến quang điện phản xạ gương (Retro-reflective Photoelectric Sensor): Thiết bị phát hiện và đếm sản phẩm đi qua vùng giám sát.
  7. Cảm biến từ hành trình piston (Reed Switch / CS1-J): Cảm biến xác định điểm giới hạn đầu/cuối của xi lanh khí nén.
  8. Vòng quét PLC (Scan Cycle): Quá trình đọc ngõ vào, thực thi chương trình và cập nhật ngõ ra theo chu kỳ thời gian thực.
  9. Sơ đồ bậc thang (Ladder Diagram - LD): Ngôn ngữ lập trình đồ họa tiêu chuẩn cho PLC mô phỏng mạch rơ le.
  10. Phần mềm GX Works3: Môi trường lập trình, cấu hình tham số và mô phỏng chuyên dụng cho dòng PLC Mitsubishi FX5U.
  11. Phần mềm GT Works3: Công cụ thiết kế giao diện đồ họa cho màn hình HMI dòng GOT.
  12. Xi lanh khí nén (Pneumatic Cylinder): Cơ cấu chấp hành chuyển đổi áp lực khí thành chuyển động tịnh tiến.
  13. Van điện từ 5/2 (5/2 Solenoid Valve): Van đảo chiều khí nén điều khiển hành trình piston ra/vào.
  14. Thanh ghi dữ liệu (Data Register - D): Vùng nhớ lưu trữ dữ liệu số nguyên trong PLC (ví dụ: D0, D2, D4).
  15. Rơ le nội / Cờ nhớ trung gian (Internal Relay - M): Bit nhớ logic phụ trợ dùng để duy trì trạng thái và khóa chéo mạch.
  16. Nút dừng khẩn cấp (Emergency Stop - E-Stop): Thiết bị an toàn ngắt toàn bộ cơ cấu chấp hành khi có sự cố.
  17. Chế độ vận hành Auto/Manual: Hai trạng thái điều khiển hệ thống tự động theo chu trình hoặc can thiệp bằng tay.
  18. First Scan Flag (SM400/SM402): Bit trạng thái đặc biệt dùng để khởi tạo điều kiện ban đầu cho hệ thống ở vòng quét đầu tiên.

3. Đóng góp và điểm mới của tài liệu

  • Giải pháp thiết kế tích hợp hoàn chỉnh: Kết hợp chặt chẽ giữa mô phỏng phần cứng 3D trên SolidWorks, sơ đồ mạch điện chi tiết trên Visio và chương trình điều khiển PLC trên GX Works3.
  • Thuật toán xử lý trễ định vị sản phẩm lỗi: Xây dựng cơ chế theo dõi vị trí chai lỗi dựa trên việc kết hợp cảm biến điện dung với cảm biến đếm xung sản phẩm (khoảng cách dịch 4 bước), loại bỏ việc đặt cảm biến sát cơ cấu gạt.
  • Mô hình hóa công nghệ gia công thép di động: Đưa ra giải pháp tự động hóa nhỏ gọn cho công trình xây dựng dân dụng, giải quyết triệt để khâu uốn đai cốt thép vốn phụ thuộc nhiều vào nhân công thủ công.

BƯỚC 2: VIẾT CONTENT THEO CẤU TRÚC

Tổng quan nghiên cứu

Trong kỷ nguyên Công nghiệp 4.0, các dây chuyền sản xuất hiện đại đòi hỏi tốc độ xử lý nhanh, độ chính xác cao và khả năng giảm thiểu tối đa sự phụ thuộc vào nhân công thủ công. Hệ thống điều khiển logic nối dây truyền thống bằng rơ le cơ khí ngày càng bộc lộ nhiều hạn chế về tính linh hoạt, tiêu tốn năng lượng và khó mở rộng khi thay đổi quy trình công nghệ. Để giải quyết bài toán này, bộ điều khiển logic khả trình (PLC) đã trở thành giải pháp cốt lõi cho mọi kiến trúc tự động hóa công nghiệp.

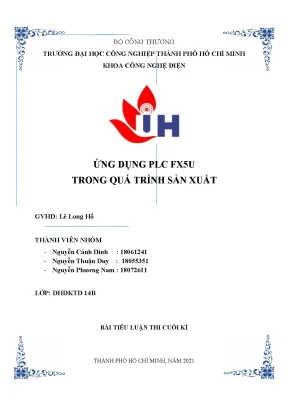

Tài liệu tiểu luận "Ứng dụng PLC FX5U trong quá trình sản xuất" được nhóm tác giả Khoa Công nghệ Điện - Trường Đại học Công nghiệp TP.HCM nghiên cứu và phát triển dưới sự hướng dẫn của thầy Lê Long Hồ. Nghiên cứu tập trung giải quyết khoảng trống thực tế trong việc triển khai hai bài toán công nghệ điển hình: kiểm soát chất lượng chiết rót dung dịch dạng lỏng và định hình thép cốt bê tông tự động.

Phương pháp tiếp cận của đề tài mang tính liên ngành thực chiến cao. Nhóm nghiên cứu tiến hành mô hình hóa cơ khí 3D trên phần mềm SolidWorks, thiết kế sơ đồ đấu nối I/O trên Microsoft Visio, xây dựng thuật toán logic tuần tự và lập trình điều khiển hoàn chỉnh trên nền tảng PLC Mitsubishi FX5U kết hợp Biến tần FR-E500 và màn hình HMI GOT1455.

Nội dung chi tiết

Cơ sở lý thuyết và kiến trúc phần cứng tự động hóa

Kiến trúc điều khiển tự động hóa hiện đại vận hành dựa trên sự kết hợp đồng bộ giữa khối xử lý trung tâm, thiết bị truyền động, cảm biến hiện trường và giao diện giám sát. Trung tâm của hệ thống trong nghiên cứu này là dòng PLC Mitsubishi FX5U (thuộc họ MELSEC iQ-F), sở hữu tốc độ xử lý lệnh cơ bản chỉ vài nano giây và dung lượng bộ nhớ chương trình lớn. Khác với các bộ điều khiển nối dây cứng cố định, PLC FX5U hoạt động theo nguyên tắc quét vòng (Scan Cycle) liên tục qua 3 giai đoạn: đọc trạng thái tín hiệu ngõ vào, thực thi chương trình người dùng trong bộ nhớ và cập nhật dữ liệu điều khiển ra cơ cấu chấp hành.

       +---------------------------------------------+
       |           CHU KỲ QUÉT (SCAN CYCLE)           |
       |                                             |
+--------------+      +----------------+      +--------------+
| 1. Đọc trạng | ---> | 2. Thực thi    | ---> | 3. Cập nhật  |
| thái Ngõ vào |      |  Chương trình  |      |   Ngõ ra     |
| (Inputs)     |      |  (Memory Scan) |      |   (Outputs)  |
+--------------+      +----------------+      +--------------+
       ^                                             |
       +---------------------------------------------+

Bên cạnh bộ điều khiển trung tâm, việc điều chỉnh tốc độ cơ cấu truyền động được giao cho biến tần Mitsubishi FR-E500. Dựa trên nguyên lý biến đổi tần số nguồn điện đặt lên cuộn dây stator của động cơ xoay chiều 3 pha theo công thức $N = \frac{120f}{p}(1-s)$, biến tần giúp động cơ tăng/giảm tốc êm ái, giảm dòng khởi động đột ngột và hạn chế hao mòn cơ khí. Hệ thống cho phép điều khiển linh hoạt thông qua các cấp tốc độ định sẵn (chân RH, RM, RL) hoặc tín hiệu biến trở analog $0-5\text{V}$.

Khâu thu nhận tín hiệu hiện trường ứng dụng đa dạng các chủng loại cảm biến chuyên dụng:

  • Cảm biến tiệm cận điện dung (Capacitive): Phát hiện chất lỏng hoặc các đối tượng cách điện bên trong vỏ hộp nhựa kín thông qua sự biến thiên điện dung của môi trường điện môi.
  • Cảm biến quang điện phản xạ gương (Photoelectric): Đảm nhiệm vai trò phát hiện sự hiện diện và đếm chính xác số lượng sản phẩm trên băng tải.
  • Cảm biến tiệm cận điện từ (Inductive - loại PNP): Giám sát phôi kim loại và định vị thanh thép trong quá trình gia công.
  • Cảm biến từ hành trình (CS1-J): Gắn trên thân xi lanh khí nén để phản hồi chính xác điểm dừng rút vào/đẩy ra của piston.

Toàn bộ hệ thống được hiển thị và tương tác trực tiếp qua màn hình HMI Mitsubishi GT1455, hỗ trợ truyền thông RS-422/485 và Ethernet, tạo nên một mạng điều khiển cục bộ an toàn và tiện lợi cho người vận hành.

Phương pháp thiết kế hệ thống và xây dựng thuật toán điều khiển

Quy trình nghiên cứu và hiện thực hóa giải pháp được chuẩn hóa qua các giai đoạn kỹ thuật chặt chẽ, đảm bảo tính khả thi cao khi ứng dụng vào dây chuyền sản xuất thực tế:

+-------------------+      +-------------------+      +-------------------+
| Thiết kế 3D       | ---> | Thiết kế sơ đồ    | ---> | Xây dựng Lưu đồ   |
| (SolidWorks)      |      | I/O & Điện (Visio)|      | Thuật toán Logic  |
+-------------------+      +-------------------+      +-------------------+
                                                                |
                                                                v
+-------------------+      +-------------------+      +-------------------+
| Vận hành thử      | <--- | Lập trình HMI     | <--- | Lập trình Ladder  |
| nghiệm & Tối ưu   |      | (GT Works3)       |      | (GX Works3)       |
+-------------------+      +-------------------+      +-------------------+
  1. Mô hình hóa phần cứng: Sử dụng phần mềm SolidWorks để thiết kế kết cấu cơ khí 3D cho toàn bộ mô hình băng tải, khung gá xi lanh, bộ phận kẹp uốn và dao cắt thép.
  2. Thiết kế sơ đồ đấu nối mạch điều khiển: Dùng phần mềm Microsoft Visio để ánh xạ toàn bộ địa chỉ ngõ vào (Inputs: X0 - X15) và ngõ ra (Outputs: Y1 - Y12) của PLC FX5U, biến tần và nguồn phụ trợ 24VDC/220VAC.
  3. Thuật toán điều khiển tuần tự: Xây dựng lưu đồ giải thuật cho cả 2 chế độ vận hành: Tự động (Auto) và Bằng tay (Manual). Thuật toán tích hợp cơ chế ngắt an toàn thông qua nút dừng khẩn cấp (E-Stop - X10), lập tức giải phóng toàn bộ ngõ ra khi có nguy cơ mất an toàn.
  4. Lập trình và mô phỏng phần mềm: Viết code sơ đồ bậc thang (Ladder Diagram) trên nền tảng GX Works3, cấu hình thanh ghi dữ liệu và liên kết biến giám sát lên màn hình HMI bằng phần mềm GT Works3.

Điểm nổi bật trong thuật toán xử lý là việc giải quyết bài toán độ trễ khoảng cách giữa vị trí đặt cảm biến kiểm tra và cơ cấu chấp hành gạt sản phẩm lỗi. Thay vì phải lắp cơ cấu xi lanh ngay sát cảm biến, nhóm nghiên cứu thiết lập cơ chế dịch bit/đếm bước: khi cảm biến điện dung X1 phát hiện lỗi, bit nhớ M3 được kích hoạt. Cảm biến quang X2 sẽ đếm số lượng chai đi qua để tăng thanh ghi D0. Khi $D0 = 4$ (tương ứng sản phẩm lỗi đã đến đúng vị trí của xi lanh), PLC mới phát lệnh dừng băng tải và kích hoạt cuộn van solenoid Y4 đẩy piston loại bỏ sản phẩm.

Hiện thực hóa ứng dụng: Phát hiện lỗi chiết rót & Gia công thép tự động

Dưới đây là kết quả triển khai chi tiết cho hai bài toán công nghệ được nghiên cứu trong tài liệu:

Bài toán 1: Dây chuyền kiểm tra chiết rót và đóng gói sản phẩm

Hệ thống giải quyết bài toán kiểm tra độ đầy của dung dịch thuốc đóng chai nhựa kín:

  • Quy trình hoạt động: Người vận hành nhập số lượng đóng gói mong muốn vào thanh ghi $D2$ thông qua màn hình HMI GT1455. Khi nhấn Start (X6), cờ nhớ M1 kích hoạt cuộn Y5 đảm bảo piston rút về vị trí an toàn, sau đó đóng contactor K1 kích ngõ ra Y1 chạy băng tải.
  • Cơ chế phân loại và loại bỏ: Khi cảm biến điện dung X1 phát hiện chai rỗng hoặc thiếu dung dịch, thuật toán theo dõi vị trí được kích hoạt. Khi chai lỗi đến vị trí quy định ($D0=4$), băng tải tạm dừng, xi lanh Y4 đẩy chai lỗi ra thùng phế phẩm trong thời gian trễ 1.5 giây rồi rút về, sau đó băng tải tiếp tục vận hành.
  • Đóng gói và đếm sản phẩm: Chai đạt chuẩn đi qua cảm biến quang X4 gắn ở cuối băng tải để ghi nhận vào thanh ghi $D4$. Khi $D4 = D2$, rơ le nội M6 ngắt băng tải và kích hoạt Timer T2 trễ 3 giây để chuyển thùng hàng đầy sang khâu lưu kho.
       +-------------------------------------------------------------+
       |        DÂY CHUYỀN KIỂM TRA CHIẾT RÓT & LOẠI BỎ LỖI         |
       +-------------------------------------------------------------+

             [ Cảm biến X1 ]                 [ Xi lanh Y4 ]
             (Kiểm tra mức)                  (Gạt chai lỗi)
                    |                              |
+-------+           v       4 khoảng cách chai     v           +--------+
| START | ===> [Chai lỏng] -------------------> [Chai rỗng] -> |Thùng lỗi|
+-------+      ========= BĂNG TẢI TỰ ĐỘNG (Y1) =========       +--------+
                                                       |
                                                       v  [ Cảm biến X4 ]
                                                       +--------------+
                                                       |Thùng SP Đạt  | (D4=D2)
                                                       +--------------+

Bài toán 2: Hệ thống uốn và cắt đai thép cốt bê tông tự động

Hệ thống gia công cơ động tại các công trình xây dựng:

  • Quy trình cấp phôi và uốn góc: Động cơ servo/biến tần điều khiển kéo phôi thép vào vị trí theo chiều dài định sẵn. Piston thanh chốt đi ra giữ chặt phôi, tiếp đó piston uốn đi ra thực hiện uốn góc $90^\circ$ và duy trì giữ trong 5 giây để triệt tiêu biến dạng đàn hồi.
  • Định hình vòng lặp và cắt đứt: Chu trình đẩy phôi và uốn được lặp lại 4 lần liên tiếp để tạo thành hình vuông hoàn chỉnh. Sau khi hoàn thành cạnh cuối, động cơ đưa thép ra đúng cữ chiều dài, piston dao cắt tịnh tiến đi xuống cắt đứt thành phẩm. Toàn bộ quy trình diễn ra liên tục và tự động ngắt khi có lệnh Stop hoặc dừng khẩn cấp.

Ai nên đọc tài liệu này?

Tài liệu là nguồn tham khảo kỹ thuật hữu ích, được thiết kế chuyên sâu cho các nhóm đối tượng:

  • Sinh viên ngành Kỹ thuật Điều khiển & Tự động hóa, Cơ điện tử: Cung cấp mẫu đồ án thực hành chuẩn mực từ cấu trúc báo cáo, sơ đồ chân I/O đến các đoạn code mẫu Ladder Logic hoàn chỉnh trên phần mềm GX Works3.
  • Kỹ sư vận hành và bảo trì hệ thống công nghiệp: Tham khảo cách thức cài đặt thông số chi tiết của biến tần Mitsubishi FR-E500 (Pr.1 đến Pr.84), quy trình đấu nối dây điều khiển và phương pháp phân vùng bộ nhớ PLC.
  • Chuyên viên thiết kế máy và tích hợp hệ thống: Nắm bắt quy trình phối hợp đa phần mềm (SolidWorks - Visio - GX Works3 - GT Works3) nhằm rút ngắn thời gian phát triển dự án tự động hóa từ ý tưởng đến thực tế.

Kiến thức nền tảng cần có: Người đọc nên có hiểu biết cơ bản về lý thuyết mạch điện, các linh kiện khí nén (xi lanh, van solenoid) và nguyên lý lập trình logic cơ bản.

Câu hỏi thường gặp

1. PLC Mitsubishi FX5U có những ưu điểm vượt trội nào so với dòng FX3U trước đây?

PLC FX5U được nâng cấp với tốc độ xử lý lệnh cực nhanh (34ns), tích hợp sẵn cổng Ethernet và 2 ngõ vào/1 ngõ ra analog trên thân máy CPU. Dòng PLC này hỗ trợ trực tiếp phần mềm GX Works3 với thư viện Function Block (FB) phong phú, giúp cấu hình điều khiển vị trí chuyển động đa trục dễ dàng và chính xác hơn.

2. Làm thế nào để điều khiển biến tần FR-E500 thông qua PLC FX5U?

Để điều khiển biến tần FR-E500 bằng PLC FX5U, kỹ sư thực hiện theo 4 bước: (1) Cài đặt thông số $P.79 = 2$ để chuyển sang chế độ điều khiển ngoài; (2) Đấu nối các ngõ ra transistor/relay của PLC vào chân STF/STR (chạy thuận/nghịch) và RH/RM/RL (cấp tốc độ) của biến tần; (3) Kết nối chân COM biến tần về chân nguồn PLC; (4) Lập trình logic kích các ngõ ra tương ứng trên PLC.

3. Tại sao cần sử dụng cảm biến điện dung để kiểm tra lỗi chiết rót thay vì cảm biến quang điện?

Cảm biến điện dung có khả năng xuyên qua vật liệu cách điện như vỏ chai nhựa hoặc thủy tinh để nhận biết sự thay đổi hằng số điện môi của chất lỏng bên trong. Trong khi đó, cảm biến quang điện thông thường dễ bị tán xạ ánh sáng hoặc bị đánh lừa bởi màu sắc, độ bóng của bao bì nên không đảm bảo độ chính xác khi kiểm tra mức dung dịch bên trong chai kín.

4. Khi nào nên cài đặt chế độ dừng khẩn cấp (Emergency Stop) bằng phần cứng thay vì phần mềm?

Dừng khẩn cấp bằng phần cứng luôn là tiêu chuẩn bắt buộc khi hệ thống có nguy cơ gây tai nạn cho con người hoặc hỏng hóc cơ cấu chấp hành công suất lớn. Nút E-Stop phải được đấu nối trực tiếp ngắt nguồn mạch lực và cuộn dây contactor/van solenoid, thay vì chỉ truyền tín hiệu logic vào ngõ vào PLC, nhằm phòng ngừa tình huống CPU bị treo hoặc dính tiếp điểm relay ngõ ra.

5. Phương pháp xử lý hiện tượng biến dạng đàn hồi khi uốn thép trong bài toán gia công tự động?

Để triệt tiêu hiện tượng đàn hồi khiến góc uốn thép bị sai lệch sau khi nhả lực, thuật toán điều khiển cài đặt thời gian trễ (Timer delay) giữ piston uốn tại vị trí định hình trong 5 giây trước khi rút về. Ngoài ra, trong thực tế kỹ sư có thể bù trừ góc uốn trên phần mềm (ví dụ uốn quá góc $90^\circ$ thành $92^\circ-93^\circ$) tùy theo mác thép và độ cứng vật liệu.

Kết luận

Nghiên cứu ứng dụng PLC FX5U trong sản xuất mang lại giải pháp toàn diện cho quá trình tự động hóa các khâu sản xuất trọng yếu trong công nghiệp và xây dựng:

  • Tự động hóa linh hoạt: Thay thế hoàn toàn các mạch rơ le nối dây cồng kềnh, cho phép tùy biến thuật toán dễ dàng theo yêu cầu công nghệ.
  • Tích hợp đồng bộ: Kết hợp mượt mà giữa PLC FX5U, biến tần FR-E500, HMI GT1455 và hệ thống cảm biến chuyên biệt (điện dung, quang điện, từ trường).
  • Độ chính xác và an toàn: Đảm bảo khả năng phân loại sản phẩm lỗi đạt độ tin cậy cao và định hình phôi thép chuẩn xác đến từng milimét.

Hướng phát triển tiếp theo: Đề tài có thể mở rộng nâng cấp sang hệ thống điều khiển vị trí dùng động cơ Servo chuyên dụng, tích hợp thêm công nghệ xử lý ảnh (Machine Vision) để kiểm tra ngoại quan bao bì và đưa dữ liệu vận hành lên hệ thống quản trị SCADA/IoT đám mây phục vụ giám sát nhà máy thông minh từ xa.
