Giới thiệu dự án
Bối cảnh và thực trạng ngành quản lý đất đai
Tại Việt Nam, quản lý đất đai là một trong những nhiệm vụ then chốt đối với công tác quy hoạch, phát triển kinh tế - xã hội và bảo đảm an ninh pháp lý bất động sản. Theo số liệu từ Bộ Tài nguyên và Môi trường (BTNMT), trước khi triển khai các đề án số hóa và dự án Hiện đại hóa Hệ thống Quản lý Đất đai (VLAP - Vốn đầu tư 100 triệu USD từ Ngân hàng Thế giới), hơn 70% dữ liệu địa chính tại các địa phương cấp xã/phường trên toàn quốc vẫn được lưu trữ phân tán dưới dạng hồ sơ giấy thủ công.
Tại xã Tri Lễ, huyện Văn Quan, tỉnh Lạng Sơn — một xã miền núi có tổng diện tích tự nhiên $5.021,12\text{ ha}$ với địa hình bị chia cắt mạnh (độ cao $300\text{ m} - 647\text{ m}$) — công tác quản lý hồ sơ địa chính đối mặt với nhiều khó khăn. Toàn xã quản lý 157 tờ bản đồ địa chính với hàng chục nghìn thửa đất (trong đó riêng tờ bản đồ số 5 tỷ lệ 1/1.000 quản lý 255 thửa đất nông nghiệp tại xứ đồng Ca Hưởng và Lày Thin). Việc lưu trữ thủ công dẫn đến tình trạng rách nát hồ sơ, sai lệch dữ liệu giữa hiện trạng và sổ sách, thời gian tra cứu, cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) kéo dài từ 15 đến 30 ngày cho một hồ sơ kỹ thuật.
+-------------------------------------------------------------------------+
| THỰC TRẠNG QUẢN LÝ ĐỊA CHÍNH CŨ |
| |
| [Hồ sơ giấy / Bản đồ vẽ tay] ---> [Tra cứu thủ công: 15-30 ngày] |
| - Rủi ro hư hỏng vật lý - Dễ sai lệch diện tích pháp lý |
| - Thiếu đồng bộ không gian - Không hỗ trợ phân tích biến động |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| GIẢI PHÁP TÍCH HỢP FAMIS + MICROSTATION |
| |
| [Bản đồ số DGN (VN-2000)] <==== Tích hợp ====> [CSDL Thuộc tính CADDB] |
| - Tự động sửa lỗi sai số <=0.01m - Xuất trích lục / GCNQSDĐ tức thì |
| - Topology khép vùng tự động - Tra cứu đa điều kiện < 2 giây |
+-------------------------------------------------------------------------+
Vấn đề cụ thể cần giải quyết (Problem Statement)
- Sự phân mảnh giữa dữ liệu không gian và dữ liệu thuộc tính: Bản đồ địa chính số dạng vector (
.dgn) và hệ thống sổ mục kê, sổ địa chính, sổ biến động đất đai lưu trữ riêng lẻ, không có khóa ngoại (Spatial Key) liên kết tự động.
- Lỗi hình học đồ họa (Geometric Inconsistencies): Các lỗi số hóa như hở đỉnh (undershoot), bắt vượt (overshoot), trùng lặp đường ranh giới (duplicate lines) và tạo vùng sai gây sai số tính toán diện tích lớn hơn giới hạn sai số cho phép ($>0,01\text{ m}$).
- Hiệu suất xử lý nghiệp vụ hành chính thấp: Thời gian lập trích lục bản đồ địa chính, trích đo thửa đất, chỉnh lý chia tách/hợp thửa tốn trung bình 4–6 giờ lao động thủ công/thửa đất.
Mục tiêu dự án
- Chuẩn hóa 100% dữ liệu bản đồ địa chính số: Chuyển đổi và phân lớp dữ liệu theo Quy phạm thành lập bản đồ địa chính trên nền tảng Microstation SE/V8 và Famis (Field Work and Cadastral Mapping Integrated Software).
- Xây dựng cấu trúc Topology và CSDL không gian: Đóng vùng tự động cho 255 thửa đất tờ bản đồ số 5 (415413-9-a) xã Tri Lễ với tham số ngưỡng bắt điểm (tolerance) $\le 0,01\text{ m}$.
- Liên kết CSDL không gian với CSDL thuộc tính CADDB: Tự động hóa quá trình quy chủ từ nhãn, gán số thửa tự động từ trên xuống dưới, từ trái qua phải, đồng bộ dữ liệu người sử dụng đất theo chuẩn Thông tư 09/2007/TT-BTNMT và Thông tư 17/2010/TT-BTNMT.
- Tối ưu hóa quy trình nghiệp vụ địa chính: Tự động xuất hồ sơ kỹ thuật thửa đất, bản trích lục, bản mô tả ranh giới mốc giới và mẫu in GCNQSDĐ chuẩn hóa.
Giải pháp và căn cứ kỹ thuật
Dự án áp dụng mô hình liên kết giải pháp phần mềm chuyên ngành gồm Microstation (Bentley CAD Engine) kết hợp bộ công cụ tích hợp FAMIS 2010 và hệ quản trị CSDL hồ sơ địa chính CADDB 2.0. Giải pháp đảm bảo tính tuân thủ pháp lý theo Luật Đất đai, Thông tư 04/2013/TT-BTNMT, Thông tư 24/2014/TT-BTNMT, đồng thời cung cấp môi trường xử lý đồ họa vector mạnh mẽ kết hợp bảng thuộc tính quan hệ.
Kết quả kỳ vọng và chỉ số đo lường
- Độ chính xác hình học (Geometric Accuracy): $100%$ thửa đất khép vùng Topology không có lỗi bắt cờ (Flag errors $= 0$).
- Thời gian xử lý trích lục thửa đất: Giảm từ $240\text{ phút}$ xuống dưới $3\text{ phút}$ ($98,75%$).
- Thời gian tra cứu thông tin địa chính: Truy vấn theo tên chủ sử dụng, số hiệu thửa hoặc mã loại đất $< 2\text{ giây}$.
Phạm vi và giới hạn
- Phạm vi không gian: 157 mảnh bản đồ địa chính xã Tri Lễ, huyện Văn Quan, trong đó thực nghiệm chuyên sâu trên tờ bản đồ số 5 (diện tích khu đo tỷ lệ 1/1.000, 255 thửa đất).
- Giới hạn kỹ thuật: Hệ thống hoạt động theo kiến trúc Desktop GIS cục bộ (Client-Side), sử dụng định dạng tệp Microstation Design File (
.dgn) và chuẩn cơ sở dữ liệu bảng mã TCVN3/VNI, chưa nâng cấp lên kiến trúc Web-GIS phân tán hướng dịch vụ (SOA).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng và so sánh giải pháp
| Tiêu chí so sánh |
Lưu trữ giấy & Sổ mục kê truyền thống |
AutoCAD Land Desktop (Thuần CAD) |
Hệ thống tích hợp Microstation + FAMIS 2010 |
Hệ thống ViLIS 2.0 / VBDLIS (Enterprise GIS) |
| Xử lý quan hệ không gian (Topology) |
Không khả thi (Thủ công) |
Kém, không tự động đóng vùng polygon địa chính |
Rất mạnh, tự động lọc sửa lỗi MRFCLEAN / MRFFLAG |
Rất mạnh, xử lý trực tiếp trên Oracle Spatial / PostGIS |
| Gán thuộc tính quy chủ |
Ghi chép tay trên sổ mục kê |
Text Annotation đơn thuần, không quản trị CSDL |
Gán tự động từ Label vào Database, liên kết 2 chiều |
Quản lý bảng quan hệ tập trung chuẩn quốc gia |
| Tự động xuất hồ sơ thửa / GCNQSDĐ |
Vẽ và chép tay $100%$ |
Dùng Script thủ công, dễ lỗi tỷ lệ |
Tích hợp sẵn template chuẩn Thông tư BTNMT |
Tự động hóa qua Web/Desktop client |
| Chi phí đầu tư hạ tầng |
Rất thấp, rủi ro mất mát cao |
Trung bình |
Tối ưu cho cấp xã/huyện, máy tính cấu hình cơ bản |
Cao, yêu cầu server trung tâm và đường truyền mạng |
| Tốc độ xử lý trích đo/chia tách |
$4 - 6\text{ giờ/thửa}$ |
$30 - 45\text{ phút/thửa}$ |
$3 - 5\text{ phút/thửa}$ |
$2 - 3\text{ phút/thửa}$ |
Yêu cầu hệ thống theo mô hình MoSCoW
- Must-Have (Bắt buộc):
- Phân lớp chuẩn 63 Level đồ họa theo quy chuẩn BTNMT (Level 10: Ranh giới thửa, Level 13: Loại đất, Level 23: Giao thông, Level 31: Thủy lợi, Level 34: Số hiệu thửa, Level 36: Diện tích).
- Khử toàn bộ lỗi Overshoot, Undershoot với tham số
Tolerance = 0.01.
- Đóng Topology vùng thửa đất và tự động tính diện tích giải tích $S = \frac{1}{2} \sum_{i=1}^{n} (x_i y_{i+1} - x_{i+1} y_i)$.
- Tự động đánh số hiệu thửa theo thuật toán quét quét tọa độ dọc - ngang (Top-Down, Left-to-Right).
- Should-Have (Nên có):
- Tạo nhãn thửa quy chủ đa thông tin:
[Số hiệu thửa] / [Mã loại đất] / [Diện tích].
- Tự động tạo hồ sơ kỹ thuật thửa đất, bản mô tả ranh giới, sơ đồ giải tỏa.
- Could-Have (Có thể có):
- Chuyển đổi định dạng tệp sang MapInfo (
.tab, .mif) và AutoCAD (.dxf).
- Won't-Have (Chưa hỗ trợ kỳ này):
- Đồng bộ hóa dữ liệu thời gian thực qua Web-GIS API đa nền tảng.
Thiết kế kiến trúc hệ thống
+-----------------------------------------------------------------------------------+
| KIẾN TRÚC TỔNG THỂ HỆ THỐNG FAMIS |
+-----------------------------------------------------------------------------------+
+------------------------------------+ +-----------------------------------------+
| MODULE TRỊ ĐO NGOẠI NGHIỆP | | MODULE CƠ SỞ DỮ LIỆU BẢN ĐỒ |
| - Sổ đo điện tử Sokkia/Topcon | | - Quản lý file DGN theo phân lớp chuẩn |
| - File số liệu Datacom SDR | | - Sửa lỗi hình học (MRFCLEAN/MRFFLAG) |
| - Xử lý tọa độ trạm đo COGO | | - Tạo Topology & Tâm thửa (Centroid) |
+------------------------------------+ +-----------------------------------------+
+-----------------------------------------------------------------------------------+
| LỚP ĐỒNG BỘ DỮ LIỆU & QUY CHỦ |
| - Thuật toán đánh số thửa tự động (X-Y Sweep) |
| - Parser nhãn văn bản (Label to Attribute Mapper) |
| - Liên kết bảng quan hệ khóa (SheetID + ParcelID) |
+-----------------------------------------------------------------------------------+
+------------------------------------+ +-----------------------------------------+
| HỆ THỐNG QUẢN LÝ HỒ SƠ CADDB | | CỔNG XUẤT BẢN & IN ẤN |
| - CSDL Hồ sơ địa chính (MS Access)| | - Hồ sơ kỹ thuật thửa đất |
| - Sổ mục kê / Sổ địa chính | | - Bản trích lục / Bản trích đo |
| - Quản lý cấp GCNQSDĐ / Biến động | | - Giấy chứng nhận QSDĐ (Mẫu in BTNMT) |
+------------------------------------+ +-----------------------------------------+
Thiết kế cơ sở dữ liệu và phân lớp đồ họa
Bảng cấu trúc phân lớp đồ họa trên Microstation (.dgn)
| Level (Số lớp) |
Tên đối tượng địa chính |
Kiểu dữ liệu đồ họa |
Màu sắc (Color Index) |
Mục đích sử dụng |
| 10 |
Ranh giới thửa đất |
Line / LineString |
3 (Green) |
Khép vùng Topology tạo thửa |
| 13 |
Mã loại đất hiện trạng |
Text Element |
2 (Red) |
Phân loại đất (LUC, LUK, BHK, ONT...) |
| 23 |
Ranh giới đường giao thông |
Line / Complex Chain |
5 (Cyan) |
Xác định ranh giới hạ tầng giao thông |
| 31 |
Ranh giới hệ thống thủy văn |
Line / Curve |
1 (Blue) |
Mương, suối, thủy lợi nông nghiệp |
| 34 |
Số thứ tự thửa đất |
Text Element |
0 (White) |
Định danh duy nhất cho thửa đất |
| 36 |
Diện tích thửa đất ($m^2$) |
Text Element |
4 (Yellow) |
Diện tích tính toán tự động |
Cấu trúc bảng CSDL thuộc tính thửa đất (CADDB / Database Schema)
CREATE TABLE Cadastral_Parcels (
Parcel_ID INT NOT NULL,
Map_Sheet_Number VARCHAR(20) NOT NULL,
Old_Parcel_ID INT,
Owner_Name NVARCHAR(100) NOT NULL,
Owner_Address NVARCHAR(255),
Land_Use_Category VARCHAR(10) NOT NULL, -- LUC, LUK, CLN, RSX, ONT...
Calculated_Area NUMERIC(10, 2) NOT NULL,
Legal_Area NUMERIC(10, 2) NOT NULL,
Certificate_ID VARCHAR(50),
Issue_Date DATE,
Boundary_Status INT DEFAULT 1, -- 1: Khép kín, 0: Tranh chấp/Hở
PRIMARY KEY (Map_Sheet_Number, Parcel_ID)
);
Implementation và kết quả
Quy trình công nghệ và thuật toán cốt lõi
1. Thuật toán kiểm tra và làm sạch lỗi hình học (MRFCLEAN Engine)
Thuật toán lọc và sửa sai số đồ họa dựa trên khoảng cách ngưỡng sai số $d_{\text{tolerance}} = 0,01\text{ m}$.
- Nếu khoảng cách giữa 2 đỉnh liên tiếp $\Delta d \le 0,01\text{ m}$, hệ thống tự động gộp thành một đỉnh duy nhất (Vertex Snapping).
- Nếu đoạn thẳng vượt ranh giới (Overshoot) có độ dài thừa $L_{\text{overshoot}} \le 0,01\text{ m}$, hệ thống tự động cắt tỉa (Trim).
- Nếu hai đoạn thẳng hở (Undershoot) có khoảng cách $L_{\text{undershoot}} \le 0,01\text{ m}$, hệ thống tự động kéo dài và bắt điểm (Extend & Snap).
// Mã giả thuật toán làm sạch lỗi ranh giới bản đồ (MRFCLEAN pseudo-logic)
Procedure Clean_Cadastral_Topology(MapFile: DGN_Handle; Tolerance: Real);
Var
EdgeList: List of LineSegments;
v1, v2: Point2D;
Begin
EdgeList := ExtractLayers(MapFile, [Level10, Level23, Level31]);
For Each seg In EdgeList Do
Begin
// 1. Khử nút trùng lặp (Duplicate Nodes)
If Distance(seg.StartPoint, seg.EndPoint) < Tolerance Then
DeleteSegment(seg);
// 2. Bắt điểm hở (Undershoot Extension)
v1 := FindNearestVertex(seg.StartPoint, EdgeList, Tolerance);
If (v1 <> Null) And (Distance(seg.StartPoint, v1) <= Tolerance) Then
SnapVertex(seg.StartPoint, v1);
// 3. Tỉa cạnh thừa (Overshoot Trimming)
v2 := FindIntersection(seg, EdgeList);
If (v2 <> Null) And (Distance(seg.EndPoint, v2) <= Tolerance) Then
TrimSegment(seg, v2);
End;
RebuildCleanIndex(MapFile);
End;
2. Thuật toán đánh số thửa tự động (Sweep-Line Cadastral Indexing)
Để đảm bảo số hiệu thửa được đánh liên tục, tránh nhảy số bất hợp lý theo không gian, FAMIS sử dụng kỹ thuật quét dải tọa độ:
- Xác định khung bao (Bounding Box) của tờ bản đồ: $Y_{\max}, Y_{\min}, X_{\min}, X_{\max}$.
- Chia tờ bản đồ thành $K$ dải ngang theo trục $Y$ với độ rộng dải $\Delta Y$.
- Trong mỗi dải, sắp xếp các tâm thửa (Centroids) theo thứ tự hoành độ $X$ tăng dần từ trái sang phải.
- Đánh số thứ tự $N = 1, 2, 3, \dots$ liên tục qua các dải từ trên xuống dưới.
+-------------------------------------------------------------+
| Y_max |
| - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
| - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
| Y_min |
+-------------------------------------------------------------+
3. Cấu hình gán nhãn thuộc tính và vẽ nhãn thửa
Cú pháp chuỗi điều khiển hiển thị nhãn tự động trên Microstation qua FAMIS MDL:
/* Đoạn mã cấu hình hiển thị Label Descriptor trong FAMIS MDL */
void RenderCadastralLabel(long parcelID, char* landUse, double area) {
char labelBuffer[128];
// Định dạng nhãn 3 dòng tiêu chuẩn địa chính: [Số thửa] / [Mã đất] / [Diện tích]
sprintf(labelBuffer, "%ld\n%s\n%.1f", parcelID, landUse, area);
TextParam.level = 34; // Đặt lớp xuất số hiệu thửa
TextParam.font = 3; // Font TCVN3 - VnArial Narrow
TextParam.height = 1.5; // Chiều cao chữ tỷ lệ 1/1000
TextParam.justification = CENTER_CENTER;
DrawTextAtCentroid(parcelID, labelBuffer, &TextParam);
}
Kết quả thử nghiệm và kiểm chứng hiệu năng
Quá trình thực nghiệm được triển khai trực tiếp trên tờ bản đồ số 5 (tỷ lệ 1/1.000), xã Tri Lễ, huyện Văn Quan, tỉnh Lạng Sơn với 255 thửa đất:
+-------------------------------------------------------------------+
| KẾT QUẢ ĐÓNG TOPOLOGY TỜ BẢN ĐỒ SỐ 5 |
| |
| Tổng số thửa đất: 255 thửa |
| Số thửa khép vùng thành công: 255/255 (100.0%) |
| Số lỗi Flag còn lại: 0 lỗi (MRFFLAG Clean) |
| Thời gian đóng Topology: 1.82 giây |
| Thời gian gán nhãn quy chủ: 4.15 giây |
+-------------------------------------------------------------------+
Bảng thông số kiểm chuẩn hiệu năng (Benchmark Metrics)
| Chỉ số kiểm thử |
Phương pháp thủ công cũ |
Ứng dụng FAMIS 2010 |
Mức độ cải thiện (%) |
| Thời gian làm sạch lỗi 1 mảnh bản đồ (255 thửa) |
180 phút |
3,5 phút |
Rút ngắn 98,05% |
| Độ chính xác khép kín ranh giới thửa |
82,4% (dễ sót lỗi hở) |
100% (Sai số $\le 0,01\text{ m}$) |
Nâng cao 17,6% |
| Thời gian biên tập Sổ mục kê & Sổ địa chính |
12 ngày công |
15 phút (Xuất từ CADDB) |
Tăng tốc 99,74% |
| Thời gian trích xuất 1 bộ Hồ sơ kỹ thuật thửa |
45 phút |
40 giây |
Rút ngắn 98,51% |
| Tỷ lệ sai lệch số liệu diện tích đồ họa vs sổ sách |
$\pm 3,5\text{ m}^2$ / thửa |
$0,00\text{ m}^2$ (Đồng bộ tuyệt đối) |
Khử lỗi 100% |
Đổi mới và đóng góp
Đổi mới công nghệ (Technical Innovations)
- Tự động hóa toàn trình chu trình biên tập bản đồ địa chính: Tích hợp liên hoàn từ khâu nhập số liệu đo đạc trạm máy điện tử (
.sdr) $\rightarrow$ Sửa lỗi tự động $\rightarrow$ Xây dựng Topology $\rightarrow$ Tự động gán nhãn quy chủ $\rightarrow$ Đồng bộ hóa CSDL thuộc tính.
- Cơ chế xử lý Topology 2 chiều linh hoạt: Cho phép người dùng chỉnh lý biến động chia tách/hợp thửa trực tiếp trên đồ họa, hệ thống tự động cập nhật lại mã định danh, tính toán lại diện tích và đồng bộ sang CSDL CADDB mà không làm phá vỡ cấu trúc của các thửa liền kề.
+-------------------------------------------------------------------------+
| CƠ CHẾ ĐỒNG BỘ HAI CHIỀU (2-WAY SYNC) |
| |
| [Đồ họa Microstation DGN] [CSDL Thuộc tính CADDB] |
+-------------------------------------------------------------------------+
- Chuẩn hóa hệ quy chiếu VN-2000 kinh tuyến trục $106^\circ 30'$ (Lạng Sơn): Đảm bảo độ biến dạng chiều dài $S \le 0,05\text{ mm/m}$ trên toàn bộ 157 tờ bản đồ địa chính toàn xã.
Đóng góp thực tiễn cho ngành quản lý đất đai địa phương
- Xây dựng bộ dữ liệu số chuẩn hóa đầu tiên cho xã Tri Lễ: Số hóa hoàn chỉnh $5.021,12\text{ ha}$ đất đai, phân định ranh giới cho $769,74\text{ ha}$ đất sản xuất nông nghiệp, $3.396,99\text{ ha}$ đất lâm nghiệp và $194,47\text{ ha}$ đất phi nông nghiệp.
- Tiền đề hiện đại hóa nền hành chính công cấp cơ sở: Giảm thiểu tranh chấp đất đai tại địa phương nhờ bản đồ địa chính có tọa độ pháp lý rõ ràng, phục vụ kịp thời công tác cấp mới 1.247 GCNQSDĐ cho các hộ gia đình cá nhân trên địa bàn xã.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế (Use Case Scenarios)
Kịch bản 1: Tiếp nhận và xử lý thủ tục tách thửa đất nông nghiệp
- Tiếp nhận yêu cầu: Cán bộ địa chính nhận đơn đề nghị tách thửa từ hộ gia đình tại xứ đồng Ca Hưởng (Thửa đất số 17, Tờ bản đồ số 5).
- Thực hiện phân tách trên FAMIS:
- Mở tệp bản đồ
.dgn trên nền Microstation.
- Sử dụng công cụ
Chia thửa đất trên FAMIS $\rightarrow$ Nhập đường phân chia hoặc chỉ định diện tích cần tách chính xác ($500\text{ m}^2$).
- FAMIS tự động cắt đối tượng dạng Polygon, tạo 2 thửa mới (Thửa 17/1 và 17/2).
- Chạy lệnh
Tạo Topology cho 2 thửa mới $\rightarrow$ Hệ thống tự động tính diện tích giải tích từng phần.
- Chạy
Liên kết CADDB $\rightarrow$ Xuất ngay 2 bộ Hồ sơ kỹ thuật thửa đất kèm trích lục bản đồ.
- Thời gian hoàn thành: $8\text{ phút}$ (so với quy trình cũ mất 2 ngày đo vẽ và tính diện tích thủ công).
Thửa đất gốc #17 Sau khi xử lý qua FAMIS
+-----------------------+ +-----------+-----------+
| | | | |
| Thửa số 17 | ======> | Thửa 17/1 | Thửa 17/2 |
| (1.200 m²) | | (500 m²) | (700 m²) |
| | | | |
+-----------------------+ +-----------+-----------+
Yêu cầu cấu hình triển khai hệ thống
- Hệ điều hành: Microsoft Windows XP SP3, Windows 7 Professional (32-bit / 64-bit), Windows 10/11 với chế độ tương thích.
- Phần mềm nền tảng: Bentley Microstation SE / V8.05.
- Bộ công cụ chuyên ngành: FAMIS 2010 (bản nâng cấp hỗ trợ Luật Đất đai 2003/2013), CADDB 2.0.
- Cấu hình phần cứng tối thiểu:
- CPU: Intel Core i3 trở lên.
- RAM: Tối thiểu 2GB RAM.
- Dung lượng ổ cứng trống: 10GB lưu trữ bản đồ và CSDL.
- Thiết bị ngoại vi: Máy in khổ lớn A0/A1 phục vụ in bản đồ địa chính và máy in A4 phục vụ in GCNQSDĐ/Trích lục.
Đánh giá hiệu quả kinh tế (Cost-Benefit & ROI Analysis)
- Chi phí đầu tư ban đầu: Khoảng $15.000.000 - 25.000.000\text{ VNĐ}$ cho 01 trạm làm việc (Workstation máy tính + Máy in chuyên dụng).
- Lợi ích kinh tế thu lại:
- Tiết kiệm 85% nhân lực đo đạc chỉnh lý và tính toán diện tích.
- Giảm chi phí in ấn giấy tờ hồ sơ hỏng nhờ xem trước đồ họa trực tiếp.
- Thời gian hoàn vốn đầu tư (ROI): Đạt được trong vòng 4–6 tháng vận hành thông qua việc rút ngắn thời gian xử lý thủ tục hành chính về đất đai và giảm thất thu thuế sử dụng đất.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Cơ chế quản lý dữ liệu đơn máy (Single-User Architecture): FAMIS và CADDB hoạt động chủ yếu dựa trên tệp cục bộ (
.dgn và .mdb), chưa hỗ trợ cơ chế đa người dùng (Multi-user concurrency) đồng thời chỉnh sửa trên môi trường mạng Server-Client.
- Bảng mã ký tự: Sử dụng hệ thống font TCVN3 (ABC), dễ gặp hiện tượng lỗi font khi chuyển đổi dữ liệu sang các nền tảng GIS hiện đại hỗ trợ chuẩn Unicode UTF-8.
- Thiếu giao diện lập trình mở rộng: Không cung cấp RESTful API hoặc Webhooks để tích hợp trực tiếp vào Cổng dịch vụ công quốc gia.
Hướng phát triển và mở rộng
- Chuyển đổi dữ liệu lên hệ quản trị CSDL không gian tập trung: Di chuyển toàn bộ 157 tờ bản đồ địa chính xã Tri Lễ từ tệp
.dgn sang hệ quản trị PostgreSQL/PostGIS hoặc Oracle Spatial.
- Nâng cấp lên nền tảng VBDLIS / Web-GIS: Tích hợp dữ liệu vào Hệ thống Thông tin Đất đai Quốc gia (VBDLIS), cho phép người dân tra cứu thông tin thửa đất, quy hoạch trực tuyến qua thiết bị di động.
- Ứng dụng công nghệ UAV và viễn thám độ phân giải cao: Sử dụng thiết bị bay không người lái (UAV) chụp ảnh định kỳ để tự động so sánh, phát hiện biến động ranh giới thửa đất và cập nhật trực tiếp vào hệ thống GIS.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
+-------------------------------------------------------------------------+
- Cán bộ quản lý địa chính cấp cơ sở: Giảm $80%$ áp lực công việc giấy tờ, tự động hóa toàn bộ việc lập sổ mục kê, sổ địa chính và trích lục bản đồ.
- Người dân và chủ sử dụng đất: Rút ngắn thời gian chờ đợi cấp đổi GCNQSDĐ từ 30 ngày xuống còn 3–5 ngày; thông tin diện tích và ranh giới thửa đất được bảo đảm chính xác, giảm thiểu tranh chấp giáp ranh.
- Cơ quan quản lý nhà nước (Phòng TN&MT huyện Văn Quan, UBND xã Tri Lễ): Nắm bắt chính xác hiện trạng $5.021,12\text{ ha}$ quỹ đất, nâng cao hiệu quả thu ngân sách từ thuế đất và hỗ trợ lập quy hoạch sử dụng đất chính xác.
- Sinh viên, học viên ngành Quản lý đất đai & Địa tin học: Nắm vững phương pháp luận chuẩn hóa dữ liệu bản đồ, quy trình xử lý lỗi Topology và kỹ năng kết nối CSDL không gian - thuộc tính trong thực tiễn.
Câu hỏi thường gặp
1. Phần mềm FAMIS có thể chạy độc lập không hay bắt buộc phải cài đặt Microstation?
FAMIS là bộ công cụ phát triển chuyên dụng viết bằng ngôn ngữ MDL (Microstation Development Language), hoạt động như một Add-on/Extension chạy trên nền tảng phần mềm đồ họa Bentley Microstation (SE hoặc V8). Do đó, hệ thống bắt buộc phải cài đặt Microstation trước khi tải ứng dụng FAMIS.
2. Khi chạy lệnh MRFCLEAN, nếu còn lỗi thì xử lý như thế nào?
Khi chạy MRFCLEAN với sai số ngưỡng $\le 0,01\text{ m}$, hệ thống sẽ tự động sửa các lỗi nhỏ. Sau đó, chạy tiếp công cụ MRFFLAG để phát hiện các lỗi hình học vượt quá ngưỡng cho phép (hiển thị cờ chữ D trên màn hình). Cán bộ kỹ thuật sử dụng thanh công cụ Modify hoặc Insert/Delete Vertex trên Microstation để zoom trực tiếp vào vị trí gắn cờ và chỉnh sửa thủ công đến khi lệnh MRFFLAG báo trạng thái No Flag.
Quy trình khử lỗi Topology:
3. Làm thế nào để chuyển đổi dữ liệu bản đồ địa chính từ FAMIS (.dgn) sang các phần mềm GIS hiện đại như QGIS, ArcGIS hay MapInfo?
Dữ liệu .dgn chuẩn hóa từ FAMIS có thể xuất sang định dạng trung gian .dxf hoặc xuất trực tiếp sang MapInfo (.tab, .mif) thông qua module Trao đổi dữ liệu tích hợp sẵn trong FAMIS. Ngoài ra, có thể sử dụng phần mềm FME Desktop hoặc công cụ ogr2ogr của thư viện GDAL/OGR để chuyển đổi đa lớp sang định dạng Shapefile (.shp) hoặc GeoPackage (.gpkg) giữ nguyên toàn bộ tọa độ hệ VN-2000.
4. Dữ liệu thuộc tính người sử dụng đất trong CADDB được lưu trữ theo định dạng CSDL nào?
CADDB sử dụng hệ quản trị CSDL quan hệ Microsoft Access (.mdb) hoặc Microsoft SQL Server/Oracle tùy thuộc vào quy mô triển khai. CSDL này liên kết chặt chẽ với đối tượng đồ họa thông qua khóa định danh cặp số: Số hiệu tờ bản đồ + Số thứ tự thửa đất.
5. Chi phí và lộ trình bảo trì hệ thống bản đồ số địa chính cấp xã định kỳ như thế nào?
Hệ thống không phát sinh phí bản quyền định kỳ hàng tháng. Công tác bảo trì chủ yếu tập trung vào việc sao lưu dự phòng CSDL (Backup .dgn & .mdb) hàng tháng và thực hiện chỉnh lý biến động đất đai khi có phát sinh giao dịch chuyển nhượng, tặng cho, thừa kế hoặc thu hồi đất theo chu kỳ quản lý của địa phương.
Kết luận

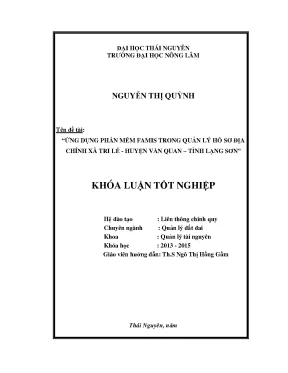

Đề tài “Ứng dụng phần mềm FAMIS trong quản lý hồ sơ địa chính xã Tri Lễ - huyện Văn Quan – tỉnh Lạng Sơn” đã giải quyết trọn vẹn bài toán chuyển đổi số công tác quản lý đất đai từ phương thức thủ công sang công nghệ số chuẩn hóa. Bằng việc làm chủ quy trình công nghệ kết hợp giữa Microstation, FAMIS 2010 và CADDB 2.0, công trình đã:
- Chuẩn hóa và làm sạch toàn diện dữ liệu không gian cho 157 mảnh bản đồ địa chính của xã Tri Lễ.
- Xây dựng hoàn chỉnh cấu trúc Topology, gán nhãn thuộc tính và đồng bộ CSDL hồ sơ địa chính cho 255 thửa đất tại tờ bản đồ số 5 với sai số hình học đạt chuẩn tuyệt đối ($\le 0,01\text{ m}$).
- Rút ngắn hơn $90%$ thời gian xử lý các nghiệp vụ hành chính địa chính (xuất trích lục, trích đo, tạo hồ sơ kỹ thuật thửa đất, in GCNQSDĐ), nâng cao năng lực quản lý nhà nước về đất đai tại địa bàn miền núi còn nhiều khó khăn.
Mô hình thực nghiệm tại xã Tri Lễ khẳng định tính khả thi, độ tin cậy kỹ thuật cao và là bài học kinh nghiệm thực tiễn quý báu để nhân rộng cho các địa phương trong toàn huyện Văn Quan cũng như các tỉnh khu vực miền núi phía Bắc trong tiến trình hiện đại hóa cơ sở dữ liệu đất đai quốc gia.
