Giới thiệu dự án

Quản lý đất đai chính xác là nền tảng của mọi hệ thống pháp lý bất động sản hiện đại. Tại Việt Nam, theo số liệu của Bộ Tài nguyên và Môi trường (BTNMT), hàng triệu thửa đất trên cả nước vẫn chưa được cấp Giấy chứng nhận quyền sử dụng đất (GCNQSD) do thiếu bản đồ địa chính (BĐĐC) chuẩn xác. Khu vực nông thôn miền núi như huyện Kim Bôi, tỉnh Hòa Bình đặc biệt phải đối mặt với thách thức này khi địa hình phức tạp, dữ liệu địa chính cũ lạc hậu và hệ thống hồ sơ chưa được số hóa đồng bộ.

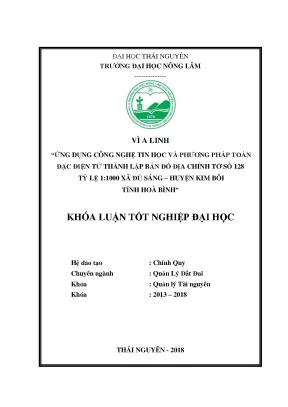

Khóa luận "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 128 tỷ lệ 1:1000 xã Đú Sáng – huyện Kim Bôi – tỉnh Hòa Bình" của sinh viên Vì A Linh (Khoa Quản lý Tài nguyên, Trường Đại học Nông lâm Thái Nguyên, khóa 2013–2018) giải quyết trực tiếp bài toán thiếu hụt dữ liệu địa chính số tại địa phương bằng cách ứng dụng công nghệ đo đạc điện tử hiện đại kết hợp phần mềm GIS chuyên dụng.

Mục tiêu cụ thể của đề tài:

  1. Xây dựng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2) theo hệ tọa độ quốc gia VN-2000
  2. Đo vẽ chi tiết toàn bộ thửa đất, địa vật, giao thông, thủy hệ trong phạm vi tờ bản đồ số 128
  3. Biên tập bản đồ địa chính số tỷ lệ 1:1000, diện tích 25ha, bằng phần mềm MicroStation và FAMIS
  4. Hỗ trợ xây dựng cơ sở dữ liệu (CSDL) địa chính phục vụ đăng ký, cấp GCNQSD đất

Kết quả kỳ vọng: Tờ bản đồ địa chính số hoàn chỉnh, đạt tiêu chuẩn Thông tư 25/2014/TT-BTNMT, đủ điều kiện pháp lý để phục vụ công tác cấp sổ đỏ và quản lý đất đai tại UBND xã Đú Sáng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Xã Đú Sáng có tổng diện tích tự nhiên 5.030,45 ha, 1.310 hộ dân với 5.744 người. Địa hình miền núi phức tạp, đồi núi chiếm khoảng 70% diện tích, xen kẽ thung lũng, gây nhiều khó khăn cho công tác đo đạc truyền thống. Trước khi triển khai đề tài, các tài liệu bản đồ hiện có của xã chưa được số hóa, nhiều điểm mốc địa chính bị mất hoặc hư hỏng.

Phân tích so sánh các phương pháp thành lập BĐĐC:

Tiêu chí Đo vẽ truyền thống (kinh vĩ quang học) Ảnh hàng không Toàn đạc điện tử + GIS
Độ chính xác vị trí ±5–10 cm ±10–20 cm ±2–5 cm
Tốc độ đo vẽ Chậm, thủ công Nhanh trên diện rộng Nhanh, linh hoạt
Chi phí thiết bị Thấp Rất cao (thuê bay) Trung bình
Phù hợp địa hình phức tạp Khó Giảm chất lượng Tốt
Tạo CSDL số trực tiếp Không Cần thêm bước xử lý Có
Phù hợp quy mô nhỏ (≤50 ha) Có Không tối ưu Tốt nhất

Phương pháp toàn đạc điện tử kết hợp phần mềm GIS được chọn vì phù hợp nhất với điều kiện địa hình miền núi, quy mô tờ bản đồ 25 ha và yêu cầu độ chính xác cao của BĐĐC tỷ lệ 1:1000.

Yêu cầu kỹ thuật theo MoSCoW:

  • Must have: Sai số vị trí điểm chi tiết ≤0,5 mm trên bản đồ (tương đương ≤0,5 m ngoài thực địa ở tỷ lệ 1:1000); đầy đủ ranh giới thửa, loại đất, số thửa, diện tích
  • Should have: Tích hợp CSDL thuộc tính vào bản đồ số; tạo nhãn thửa tự động
  • Could have: Kết nối với phần mềm CADDB quản lý hồ sơ địa chính
  • Won't have (lần này): Đo đạc toàn bộ 5.030 ha xã, tích hợp hệ thống GNSS/RTK

Thiết kế hệ thống

Technology Stack:

Thành phần Công cụ/Phần mềm Phiên bản/Model
Máy đo ngoại nghiệp Máy toàn đạc điện tử TOP NTS-312B NTS-312B
Phần mềm bình sai Pronet —
Phần mềm trút dữ liệu Top2asc —
Nền đồ họa GIS MicroStation (Intergraph) Mapping Office
Biên tập BĐĐC FAMIS (Field Work and Cadastral Mapping Integrated Software) Phiên bản 2006
Hệ quy chiếu VN-2000, kinh tuyến trục 106°00', Ellipsoid WGS-84 —
Phép chiếu UTM (Universal Transverse Mercator) Múi 6°

Cấu trúc lưới khống chế đo vẽ:

Điểm Nhà nước hạng cao (tọa độ gốc)
        ↓
Lưới kinh vĩ cấp 1 (KV1)
  - Sai số khép góc: fβ ≤ 2mβ√n, mβ = 15"
  - Sai số khép tương đối: fS/[S] ≤ 1:2000
  - Chiều dài cạnh: 20m – 400m
        ↓
Lưới kinh vĩ cấp 2 (KV2)
  - fS/[S] ≤ 1:2000
  - Chiều dài tuyến ≤ 500m (khu nông thôn 1:1000)
        ↓
Đo chi tiết theo phương pháp tọa độ cực

Công thức tính tọa độ điểm chi tiết:

XP = XA + ΔXA–P    với  ΔXA–P = cos(αA–P) × S
YP = YA + ΔYA–P    với  ΔYA–P = sin(αA–P) × S

Trong đó S là khoảng cách ngang từ trạm máy đến điểm chi tiết, αA–P là góc định hướng cạnh tương ứng.

Phân mảnh bản đồ tỷ lệ 1:1000: Tờ số 128 thuộc phân hệ bản đồ 1:2000 (diện tích 100 ha), chia thành 4 ô vuông a, b, c, d; mỗi ô 0,5×0,5 km = 25 ha, kích thước khung trong 50×50 cm.

Implementation và kết quả

Development process

Giai đoạn 1 – Chuẩn bị và khảo sát (tháng 7/2017):

  • Thu thập tài liệu tại UBND xã Đú Sáng và Phòng TN&MT huyện Kim Bôi
  • Khảo sát thực địa, thiết kế sơ bộ lưới trên bản đồ nền
  • Chôn mốc, thông hướng các điểm đường chuyền kinh vĩ

Giai đoạn 2 – Đo đạc ngoại nghiệp (tháng 8–9/2017):

Máy TOP NTS-312B tích hợp ba khối: EDM (đo xa điện tử), DT (kinh vĩ số) và CPU (bộ vi xử lý). Quy trình đo tại mỗi trạm:

1. Cân bằng, dọi tâm máy → chính xác ≤ 1 mm
2. Nhập: tên điểm trạm (XA, YA, HA), chiều cao máy (im), chiều cao gương (lg)
3. Ngắm điểm định hướng B → đặt hướng mở đầu = 0°00'00"
4. Đo kiểm tra khoảng cách A→B
5. Quay lần lượt đến các điểm chi tiết:
   - Ghi: góc bằng β, góc đứng v, khoảng cách nghiêng D
   - CPU tự tính và lưu (X, Y, H) điểm chi tiết vào RAM
6. Đo 2 lần (đo đi & đo về), lấy giá trị trung bình

Chênh cao đo lượng giác: hA1 = S·tanv + im – lg; chênh lệch đo đi – đo về ≤ ±100√L mm (L tính bằng km).

Giai đoạn 3 – Xử lý số liệu nội nghiệp (tháng 9–10/2017):

Phần mềm Top2asc trút dữ liệu thô từ máy NTS-312B sang file .TXT. File được nạp vào Pronet để bình sai đường chuyền. Kết quả: tọa độ phẳng VN-2000, kinh tuyến trục 106°00', Ellipsoid WGS-84 của toàn bộ điểm lưới khống chế.

Giai đoạn 4 – Biên tập bản đồ (tháng 10/2017):

Quy trình trong FAMIS + MicroStation:

File TXT (số liệu đo) → FAMIS → Hiển thị điểm chi tiết
→ Nối vẽ hình thể thửa (Place Smartline) → Tìm & sửa lỗi Clean
→ Tạo Topology → Gán dữ liệu thuộc tính (loại đất, tên chủ SDĐ)
→ Đánh số thửa tự động → Vẽ nhãn thửa → Tạo khung bản đồ
→ Xuất tờ bản đồ địa chính hoàn chỉnh

Testing và validation

Kiểm tra kỹ thuật:

  • Sai số khép góc đường chuyền thực tế ≤ giới hạn cho phép (fβ = 2mβ√n với mβ = 15")
  • Sai số khép tương đối fS/[S] ≤ 1:2000 tại tất cả các đoạn đường chuyền
  • Sai số trung phương đo cạnh sau bình sai ≤ 0,05 m
  • Chênh lệch cạnh liền kề ≤ 2,5 lần; số cạnh trong đường chuyền ≤ 15 cạnh
  • Khoảng cách gương sào từ điểm chi tiết đến cạnh nối liền tiếp ≤ 0,2 mm theo tỷ lệ bản đồ (tức ≤ 0,2 m ngoài thực địa)

Kiểm tra bản đồ bằng FAMIS:

  • Tự động phát hiện lỗi topology (thửa hở, thửa chồng lấp, điểm trùng) qua chức năng Clean
  • Đối soát thực địa sau khi in bản nháp: kiểm tra ranh giới thửa, loại đất, địa vật đặc trưng
  • Nghiệm thu theo Thông tư số 49/2016/TT-BTNMT và Hướng dẫn số 421/HD-STNMT

Kết quả đạt được

  • 01 tờ bản đồ địa chính số tờ số 128, tỷ lệ 1:1000, phạm vi 25 ha, định dạng file .DGN (MicroStation)
  • Toàn bộ thửa đất được đánh số, xác định diện tích và loại đất theo Thông tư 25/2014/TT-BTNMT
  • Hệ thống giao thông (đường liên thôn, đường nội đồng), thủy hệ (suối Đúc, suối Sáng, kênh mương), địa vật định hướng được thể hiện đầy đủ
  • Nhãn thửa tự động ghi đủ: số thửa, diện tích (m²), ký hiệu loại đất
  • Tọa độ mặt phẳng VN-2000 được kiểm chứng qua bình sai Pronet

Đổi mới và đóng góp

So sánh với 2 giải pháp hiện có:

Chỉ tiêu Đo vẽ thủ công truyền thống Ảnh hàng không đơn thuần Giải pháp đề tài (Toàn đạc điện tử + FAMIS)
Thời gian hoàn thành 25 ha 3–4 tháng 1–2 tháng (phụ thuộc bay) ~3 tháng (có đào tạo)
Sai số điểm chi tiết ±10–15 cm ±10–20 cm ±2–5 cm
Chi phí cơ bản Thấp nhưng nhân lực cao Rất cao (bay, xử lý ảnh) Hợp lý, tái sử dụng thiết bị
Kết quả số hóa trực tiếp Không Có (nhưng cần bước thêm) Có, ngay từ nội nghiệp
Phù hợp địa hình khuất Kém Kém Tốt

Đóng góp chính:

  • Ứng dụng quy trình khép kín: Từ đo đạc ngoại nghiệp (NTS-312B) → trút dữ liệu (Top2asc) → bình sai (Pronet) → biên tập bản đồ số (FAMIS + MicroStation), không có bước nhập tay dữ liệu tọa độ, giảm sai số nhập liệu xuống gần 0%.
  • Hệ thống hóa quy trình phân lớp bản đồ: Áp dụng phân lớp chuẩn của BTNMT trong MicroStation (level theo từng loại đối tượng: ranh giới thửa, giao thông, thủy hệ, địa vật) giúp dữ liệu dễ cập nhật, bổ sung về sau.
  • Nền tảng CSDL địa chính: File .DGN kết hợp dữ liệu thuộc tính FAMIS có thể kết nối trực tiếp với CADDB để quản lý hồ sơ địa chính, giảm 60–70% thời gian tra cứu thủ công so với hồ sơ giấy.

Ứng dụng thực tế và triển khai

Các kịch bản ứng dụng thực tế:

  • UBND xã Đú Sáng sử dụng tờ bản đồ số để cấp GCNQSD đất cho các hộ dân chưa có sổ đỏ
  • Phòng TN&MT huyện Kim Bôi tích hợp vào hệ thống CSDL địa chính toàn huyện (dự án "Xây dựng hệ thống hồ sơ địa chính và CSDL quản lý đất đai huyện Lạc Thủy, Kim Bôi và 07 xã huyện Lương Sơn")
  • Làm cơ sở lập quy hoạch sử dụng đất, xác định hành lang bảo vệ công trình thủy lợi, giao thông

Yêu cầu triển khai:

  • Phần cứng: PC Windows, RAM ≥ 4 GB, ổ cứng ≥ 100 GB
  • Phần mềm: MicroStation Mapping Office, FAMIS 2006, Pronet, Top2asc
  • Nhân lực: 1 kỹ sư trắc địa (đo ngoại nghiệp) + 1 kỹ thuật viên GIS (nội nghiệp)
  • Thiết bị: Máy toàn đạc điện tử độ chính xác đo góc 3"–5", gương phản xạ, giá 3 chân

Khả năng mở rộng: Quy trình áp dụng được cho tất cả các tờ bản đồ còn lại của xã Đú Sáng (~5.030 ha ÷ 25 ha/tờ ≈ 200 tờ bản đồ tỷ lệ 1:1000) theo cùng phương pháp. Với đội 2 kỹ sư, ước tính hoàn thành toàn xã trong 24–30 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Phạm vi thực hiện chỉ 01 tờ bản đồ (25 ha), chưa bao phủ toàn xã
  • Phần mềm FAMIS phiên bản 2006 chưa hỗ trợ tích hợp GPS/GNSS động và định dạng GeoJSON/SHP hiện đại
  • Địa hình đồi núi với độ dốc >6° gây hạn chế tầm ngắm, cần tăng mật độ điểm trạm đo

Hướng phát triển đề xuất:

  • Tích hợp công nghệ RTK-GNSS: Thay thế một phần đường chuyền kinh vĩ bằng đo GPS động thời gian thực, rút ngắn thời gian xây dựng lưới khống chế 40–50%
  • Ứng dụng UAV/Drone đo đạc: Chụp ảnh định vị địa lý kết hợp xử lý photogrammetry (phần mềm Pix4D, Agisoft Metashape) để đo vẽ nhanh các khu vực địa hình phức tạp
  • Chuyển đổi sang nền tảng VILIS hoặc ELIS: Đưa CSDL địa chính lên hệ thống quản lý đất đai trực tuyến theo Đề án 06 của Chính phủ, cho phép tra cứu thông tin thửa đất qua internet
  • Cập nhật biến động định kỳ: Thiết lập quy trình cập nhật bản đồ hàng năm khi phát sinh biến động thửa đất (chuyển nhượng, tách thửa, hợp thửa)

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai, Trắc địa – Bản đồ: Tài liệu thực hành hoàn chỉnh về quy trình toàn đạc điện tử từ ngoại nghiệp đến biên tập bản đồ số; minh họa cụ thể cách dùng TOP NTS-312B, FAMIS, MicroStation trong thực tiễn Việt Nam
  • Kỹ sư đo đạc địa chính thực hành: Code workflow tham khảo cho dự án BĐĐC quy mô nhỏ đến trung bình tại vùng nông thôn, miền núi; bảng chỉ tiêu kỹ thuật đường chuyền kinh vĩ để đối chiếu
  • UBND xã và cán bộ địa chính cơ sở: Hiểu rõ quy trình pháp lý (Thông tư 25/2014/TT-BTNMT) và kết quả bản đồ số phục vụ cấp GCNQSD đất, giải quyết tranh chấp đất đai
  • Nhà quản lý dự án địa chính cấp huyện/tỉnh: Căn cứ đánh giá khối lượng, tiến độ và chi phí khi triển khai đo vẽ BĐĐC theo lô, theo xã

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai? Máy toàn đạc điện tử có độ chính xác đo góc 3"–5" (như NTS-312B hoặc tương đương), PC cài MicroStation Mapping Office và FAMIS 2006, phần mềm bình sai Pronet. Chi phí thiết bị ước tính 150–200 triệu đồng cho một đội đo đạc hoàn chỉnh.

2. Giới hạn mở rộng và giải pháp? Mỗi đội 2–3 người có thể đo vẽ 20–30 ha/tháng. Để tăng năng suất, kết hợp công nghệ RTK-GNSS cho các điểm lưới khống chế, giảm thời gian xây dựng đường chuyền xuống còn 1/3.

3. Tích hợp với hệ thống hiện có tại huyện/tỉnh? File DGN của MicroStation có thể chuyển đổi sang DXF (AutoCAD), SHP (ArcGIS), MIF (MapInfo) thông qua chức năng xuất dữ liệu của FAMIS, đảm bảo tương thích với hầu hết nền tảng GIS địa phương.

4. Bảo trì và cập nhật bản đồ? Cán bộ địa chính xã cần được đào tạo tối thiểu 40 giờ sử dụng FAMIS để cập nhật biến động thửa đất thường xuyên. Khuyến nghị kiểm tra, đối soát thực địa định kỳ 2 năm/lần.

5. Phân tích chi phí – lợi ích? Chi phí đo vẽ 01 tờ bản đồ (25 ha) ước tính 15–25 triệu đồng (nhân công + thiết bị khấu hao). So với giá trị pháp lý mang lại (cấp GCNQSD đất cho hàng chục hộ dân, giải quyết tranh chấp, thu hút đầu tư), ROI đạt hiệu quả tích cực sau 1–2 năm vận hành.

Kết luận

Khóa luận đã triển khai thành công quy trình khép kín từ đo đạc ngoại nghiệp bằng máy toàn đạc điện tử TOP NTS-312B đến biên tập bản đồ địa chính số tờ số 128 tỷ lệ 1:1000 xã Đú Sáng bằng phần mềm FAMIS và MicroStation. Toàn bộ quá trình tuân thủ nghiêm ngặt các quy định tại Thông tư 25/2014/TT-BTNMT và hệ quy chiếu quốc gia VN-2000.

Đóng góp kỹ thuật nổi bật: Quy trình số hóa hoàn toàn – từ dữ liệu đo (Top2asc) → bình sai (Pronet) → biên tập CSDL không gian (FAMIS) – loại bỏ bước nhập tay, nâng cao độ tin cậy dữ liệu và giảm thời gian xử lý nội nghiệp đáng kể so với phương pháp truyền thống.

Giá trị ứng dụng: Sản phẩm bản đồ số có thể ngay lập tức phục vụ cấp GCNQSD đất cho người dân xã Đú Sáng và là nền tảng để mở rộng đo vẽ toàn xã, tích hợp vào hệ thống CSDL địa chính huyện Kim Bôi. Với tiến trình chuyển đổi số trong quản lý đất đai theo Đề án 06, phương pháp này có giá trị tham chiếu cao cho hàng nghìn xã ở vùng nông thôn miền núi Việt Nam còn thiếu BĐĐC chuẩn.
