Giới thiệu dự án

Công tác đo đạc, lập bản đồ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai là nền tảng cốt lõi trong tiến trình hiện đại hóa quản trị công và chuyển đổi số tài nguyên quốc gia theo quy định của Luật Đất đai và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (BTN&MT). Tại thị trấn Phố Lu (huyện Bảo Thắng, tỉnh Lào Cai) – khu vực thung lũng miền núi ven sông Hồng có tốc độ đô thị hóa nhanh và mạng lưới giao thông huyết mạch (Quốc lộ 4E, tuyến đường sắt Hà Nội - Lào Cai, cao tốc Nội Bài - Lào Cai) – nhu cầu chuẩn hóa dữ liệu địa chính số tỷ lệ lớn $1:1000$ là yêu cầu cấp thiết để phục vụ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giải quyết tranh chấp và quy hoạch hạ tầng.

                                  TỔNG QUAN DỰ ÁN

Vấn đề thực tiễn (Problem Statement)

Hệ thống tài liệu trắc địa cũ tại địa phương bộc lộ nhiều hạn chế:

  • Sai số tích lũy lớn và biến dạng hình học: Hồ sơ địa chính thành lập trên hệ tọa độ cũ hoặc đo vẽ thủ công bằng phương pháp bàn đạc quang cơ có độ biến dạng ranh giới cao, không đồng nhất với Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000.
  • Dữ liệu phân mảnh, thiếu liên kết không gian - thuộc tính: Bản đồ giấy truyền thống không có khả năng tự động liên kết với sổ mục kê, sổ địa chính, gây nghẽn tiến độ cấp đổi GCNQSDĐ và thất thoát thuế đất.
  • Địa hình phức tạp chia cắt: Khu vực Phố Lu xen kẽ đồi bát úp và vùng bằng phẳng ven sông Hồng gây khó khăn cho tầm nhìn thông hướng, đòi hỏi cấu trúc lưới khống chế đo vẽ phải đạt độ chính xác nghiêm ngặt.

Mục tiêu dự án

  1. Thiết lập và bình sai lưới khống chế đo vẽ: Xây dựng hệ thống đường chuyền kinh vĩ cấp 1 (KV1) và cấp 2 (KV2) đạt sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$ ($m_\beta = 15''$) và sai số tương đối $f_S/[S] \le 1/4000$.
  2. Đo vẽ chi tiết ngoại nghiệp 100% yếu tố thực địa: Ứng dụng máy toàn đạc điện tử South 312B thu thập tọa độ cực không gian 3 chiều $(X, Y, H)$ cho toàn bộ các đỉnh thửa, ranh giới giao thông, thủy hệ, địa vật định hướng.
  3. Chuẩn hóa quy trình xử lý dữ liệu trắc địa số: Chuyển đổi định dạng dữ liệu khép kín .tcm $\rightarrow$ .asc $\rightarrow$ .txt $\rightarrow$ .dgn.
  4. Xây dựng cấu trúc Topology và biên tập bản đồ địa chính số: Ứng dụng phần mềm MicroStation V8i kết hợp TMV.Map/FAMIS tự động sửa lỗi hình học (undershoot, overshoot), tạo vùng thửa, gán nhãn, đánh số thửa tự động cho tờ bản đồ số 32 tỷ lệ $1:1000$.
  5. Đồng bộ cơ sở dữ liệu hồ sơ địa chính: Xuất hồ sơ kỹ thuật thửa đất, trích lục bản đồ và bảng tổng hợp diện tích phục vụ công tác quản lý đất đai cấp xã/thị trấn.

Phương pháp tiếp cận và phạm vi

  • Phương pháp tiếp cận: Kết hợp đo đạc ngoại nghiệp bằng máy toàn đạc điện tử độ chính xác cao theo phương pháp tọa độ cực với công nghệ nội nghiệp CAD/GIS chuyên ngành.
  • Phạm vi triển khai: Tờ bản đồ địa chính số 32 tỷ lệ $1:1000$ (kích thước tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng $25\text{ ha}$ diện tích thực địa) tại thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

                   SO SÁNH CÁC PHƯƠNG PHÁP THÀNH LẬP BẢN ĐỒ

Bảng so sánh chi tiết các giải pháp kỹ thuật

Tiêu chí kỹ thuật Phương pháp truyền thống (Bàn đạc / Kinh vĩ quang cơ) Đo vẽ ảnh hàng không kết hợp thực địa Giải pháp đề tài (Toàn đạc điện tử South 312B + CAD/GIS)
Độ chính xác mặt bằng ($m_p$) $\pm 0.20\text{ m} - \pm 0.50\text{ m}$ $\pm 0.10\text{ m} - \pm 0.25\text{ m}$ $\le \pm 0.05\text{ m}$ (Đạt chuẩn BTN&MT)
Tính tự động hóa dữ liệu Thủ công (ghi sổ tay, vẽ giấy) Bán tự động (vector hóa ảnh) Tự động 100% từ trút số liệu đến tạo vùng
Khả năng kiểm soát Topology Không có (dễ trùng/hở ranh) Phụ thuộc phần mềm đồ họa Tự động làm sạch qua MRFClean/MRFFlag
Thời gian biên tập tờ 25 ha 15 - 20 ngày công 8 - 10 ngày công 3 - 4 ngày công (Giảm 65%)
Tích hợp CSDL thuộc tính Nhập liệu rời rạc Ghép nối thủ công Móc nối tự động 2 chiều Bản đồ - Hồ sơ

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc): Hệ tọa độ chuẩn VN-2000 (Kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$); Topology vùng thửa đất $100%$ khép kín không lỗi dính nốt (overshoot) hay hở đỉnh (undershoot); nhãn thửa đầy đủ số hiệu thửa, diện tích, loại đất.
  • Should have (Nên có): Tự động hóa trích xuất hồ sơ kỹ thuật thửa đất; phân lớp dữ liệu chuẩn theo quy định bản đồ địa chính quốc gia (Levels 1-63).
  • Could have (Có thể mở rộng): Tích hợp mô hình số hóa độ cao DEM/DTM dạng đường đồng mức; liên kết CSDL không gian với phần mềm VILIS/LIS.
  • Won't have (Chưa thực hiện đợt này): Đo vẽ quét 3D Laser Scanning toàn khu vực; xây dựng mô hình địa chính 3D (3D Cadastre).

Thiết kế hệ thống

Sơ đồ kiến trúc luồng dữ liệu (Data Pipeline Architecture)

graph TD
    A[Ngoại nghiệp: Máy Toàn đạc South 312B] -->|Trút dữ liệu cáp RS232/USB| B(File thô RAW .tcm)
    B -->|Phần mềm SouthChange v2.1| C(File chuẩn tọa độ .asc)
    C -->|Chương trình TDC Converter| D(File dữ liệu số .txt / .dxf)
    D -->|Module Nhập điểm MicroStation V8i| E[Môi trường đồ họa Design File .dgn]
    E -->|Nối điểm ranh thửa & địa vật| F[Bản đồ số sơ bộ]
    F -->|Thuật toán MRFClean / MRFFlag| G[Topology sạch: Loại bỏ Undershoot/Overshoot]
    G -->|TMV.Map 2010 Engine| H[Tạo tâm thửa & Đánh số thửa tự động]
    H -->|Gán CSDL thuộc tính| I[Bản đồ địa chính số hoàn chỉnh Tờ 32]
    I --> J[Hồ sơ kỹ thuật thửa đất]
    I --> K[Sổ mục kê & Báo cáo diện tích]

Technology Stack và môi trường kỹ thuật

                             TECHNOLOGY STACK

Cấu trúc phân lớp dữ liệu (DGN Level Mapping Schema)

Theo quy phạm thành lập bản đồ địa chính, dữ liệu đồ họa được phân tách nghiêm ngặt thành các lớp (Level):

  • Level 1: Đường ranh giới thửa đất, ranh giới chiếm đất cố định.
  • Level 10: Nhãn số thứ tự thửa đất, diện tích tính toán ($m^2$).
  • Level 11: Nhãn mã loại đất theo mục đích sử dụng (ODT, LUC, CLN, RSX...).
  • Level 21 - 25: Hệ thống giao thông (đường nhựa, đường bê tông, đường đất, tim đường, chân taluy).
  • Level 31 - 35: Mạng lưới thủy văn (sông Hồng, kênh mương thủy lợi, mép nước, hướng dòng chảy).
  • Level 41: Địa vật công trình, nhà ở, ranh giới nhà bê tông, nhà gạch.
  • Level 51: Điểm khống chế tọa độ, độ cao (mốc địa chính, điểm đường chuyền KV1, KV2).
  • Level 63: Khung bản đồ, lưới tọa độ kilômét, bảng chú giải, chữ ký phê duyệt.

Phương pháp luận (Methodology)

Quy trình triển khai tuân theo quy trình công nghệ chuẩn của ngành Trắc địa - Bản đồ (Engineering Sequential Process):

                               TIMELINE DỰ ÁN

Đánh giá rủi ro và giải pháp khắc phục (Risk Matrix)

  • Tán cây che khuất và địa hình đồi dốc: Sử dụng phương pháp dóng hướng kết hợp đo bù giao hội cạnh hoặc dựng trạm máy phụ đường chuyền cấp 2 để đảm bảo độ chính xác tia ngắm.
  • Biến động ranh giới thực tế và tranh chấp: Kết hợp cán bộ địa chính xã và tổ trưởng tổ dân phố dẫn đạc, lập biên bản xác định ranh giới mốc giới trước khi đo đạc chi tiết.
  • Thời tiết mưa ẩm vùng cao Lào Cai: Bảo quản máy toàn đạc trong hòm chống ẩm chuyên dụng; hiệu chỉnh hằng số khí tượng (nhiệt độ $t^\circ$, áp suất $P$) trực tiếp vào CPU máy trước mỗi ca đo.

Implementation và kết quả

Quy trình kỹ thuật và thuật toán xử lý

1. Thuật toán tính tọa độ cực không gian (Polar Coordinate Transformation)

Toàn bộ số liệu đo chi tiết từ máy South 312B được vi xử lý trung tâm giải bài toán trắc địa thuận:

$$\begin{cases} S_{A-P} = D_{A-P} \cdot \cos(v) = D_{A-P} \cdot \sin(z) \ \alpha_{A-P} = \alpha_{A-B} + \beta \ X_P = X_A + S_{A-P} \cdot \cos(\alpha_{A-P}) \ Y_P = Y_A + S_{A-P} \cdot \sin(\alpha_{A-P}) \ H_P = H_A + S_{A-P} \cdot \tan(v) + i_m - l_g \end{cases}$$

Trong đó:

  • $X_A, Y_A, H_A$: Tọa độ và độ cao trạm đặt máy $A$.
  • $X_B, Y_B$: Tọa độ điểm định hướng $B$.
  • $D_{A-P}$: Khoảng cách nghiêng từ máy đến gương phản xạ tại điểm chi tiết $P$.
  • $v, z$: Góc đứng và góc thiên đỉnh ($z = 90^\circ - v$).
  • $\beta$: Góc bằng kẹp giữa hướng mở đầu $AB$ và hướng ngắm $AP$.
  • $i_m, l_g$: Chiều cao máy và chiều cao gương sào.

2. Pipeline xử lý và chuyển đổi dữ liệu thô (Script mô phỏng quá trình Parser)

import math

class CadastralProcessor:
    def __init__(self, station_x, station_y, station_h, instr_height):
        self.x0 = station_x
        self.y0 = station_y
        self.h0 = station_h
        self.im = instr_height

    def compute_polar_to_cartesian(self, azimuth_deg, zenith_deg, slope_dist, prism_height):
        """
        Chuyển đổi số liệu đo cực sang hệ tọa độ phẳng phẳng VN-2000
        """
        azimuth_rad = math.radians(azimuth_deg)
        zenith_rad = math.radians(zenith_deg)

        # Khoảng cách ngang (Horizontal Distance)
        hd = slope_dist * math.sin(zenith_rad)

        # Gia số tọa độ
        dx = hd * math.cos(azimuth_rad)
        dy = hd * math.sin(azimuth_rad)

        # Độ chênh cao lượng giác
        dh = hd * (1.0 / math.tan(zenith_rad)) if math.tan(zenith_rad) != 0 else 0

        x_target = self.x0 + dx
        y_target = self.y0 + dy
        h_target = self.h0 + dh + self.im - prism_height

        return round(x_target, 3), round(y_target, 3), round(h_target, 3)

# Khởi tạo trạm máy KV1-1 tại Phố Lu: X=2469328.452, Y=578412.118, H=82.350, im=1.45m
station = CadastralProcessor(2469328.452, 578412.118, 82.350, 1.45)
# Điểm đo chi tiết ranh thửa: Azimuth=45°12'30", Zenith=88°30'00", SlopeDist=45.620m, Gương lg=1.50m
p_x, p_y, p_h = station.compute_polar_to_cartesian(45.2083, 88.5000, 45.620, 1.50)
print(f"Toạ độ điểm chi tiết: X={p_x}, Y={p_y}, H={p_h}")

3. Quy trình làm sạch Topology (MRFClean & MRFFlag Engine)

  1. Import DGN: Nạp dữ liệu các đối tượng hình học dạng đường (Line, LineString) sau khi nối điểm ranh thửa vào môi trường MicroStation.
  2. Thiết lập dung sai (Tolerance Setup):
    • Sai số tìm nốt hở (Undershoot Tolerance): $0.02\text{ m}$.
    • Sai số lọc điểm trùng (Duplicate Point Tolerance): $0.005\text{ m}$.
    • Sai số cắt đoạn thừa (Overshoot Tolerance): $0.02\text{ m}$.
  3. Thực thi Clean: MRFClean tự động bẻ gãy đoạn thẳng tại các giao điểm, gom các đỉnh lân cận nằm trong phạm vi dung sai thành một nốt duy nhất.
  4. Tạo vùng (Centroid Creation): TMV.Map quét toàn bộ cấu trúc Topology, tự động đặt tâm thửa (Centroid Marker) vào không gian khép kín và tính diện tích giải tích theo công thức Gauss:

$$S = \frac{1}{2} \left| \sum_{i=1}^{n} X_i (Y_{i+1} - Y_{i-1}) \right|$$

                           QUY TRÌNH TOPOLOGY CLEAN
                                                        Tạo tâm thửa

Kiểm định và đánh giá độ chính xác (Testing & Validation)

Kết quả bình sai lưới khống chế đo vẽ (Hệ tọa độ VN-2000, Kinh tuyến trục 104°45')

  • Tổng số điểm địa chính gốc: 01 điểm hạng cao.
  • Tổng số điểm lưới kinh vĩ thiết lập: 189 điểm (KV1 và KV2).
  • Tổng số điểm chi tiết đo vẽ ngoại nghiệp: 177 điểm (trên phạm vi tờ 32).
  • Sai số khép góc thực tế: $f_\beta = 18''$ (Giới hạn cho phép: $f_{\beta, \text{cp}} = 2 \times 15'' \times \sqrt{8} \approx 84.85''$ $\rightarrow$ Đạt yêu cầu chất lượng).
  • Sai số khép tương đối chiều dài: $f_S / [S] = 1/6800$ (Vượt tiêu chuẩn kỹ thuật quy định $1/4000$).
  • Sai số trung phương vị trí điểm sau bình sai: $m_P \le \pm 0.038\text{ m} \le 0.050\text{ m}$.

Kết quả đạt được

                       KẾT QUẢ ĐẠT ĐƯỢC - TỜ BẢN ĐỒ SỐ 32
  1. Hoàn thành trọn vẹn Tờ bản đồ địa chính số 32 tỷ lệ $1:1000$ tại thị trấn Phố Lu với diện tích $25\text{ ha}$, thể hiện đầy đủ ranh giới của $100%$ các thửa đất ở, đất nông nghiệp, đất lâm nghiệp và hệ thống thủy hệ sông Hồng.
  2. Khắc phục triệt để lỗi hình học: $0%$ lỗi chồng đè (overlap), $0%$ khoảng hở ranh giới (gap) nhờ chu trình xử lý MRFClean/TMV.Map.
  3. Số hóa toàn bộ hồ sơ kỹ thuật thửa đất: Tự động liên kết giữa bản đồ vector DGN và cơ sở dữ liệu thuộc tính, phục vụ kết xuất trích lục thửa đất chỉ với 1 click chuột.

Đổi mới và đóng góp

Điểm cải tiến kỹ thuật nổi bật

  • Quy trình trút và đồng bộ dữ liệu tự động: Loại bỏ hoàn toàn khâu ghi sổ đo thủ công dã ngoại, giảm thiểu $100%$ sai số do con người (đọc nhầm số đọc bàn độ hoặc ghi chép nhầm).
  • Tự động hóa biên tập bản đồ trên nền tảng MicroStation & TMV.Map: Chuyển đổi mô hình đồ họa phẳng sang mô hình Topology hướng đối tượng, tự động hóa khâu đánh số thửa theo nguyên tắc ziczac từ trên xuống dưới, từ trái qua phải.
  • Nâng cao hiệu suất lao động:
                       CẢI THIỆN HIỆU SUẤT VẬN HÀNH

Bảng so sánh đóng góp công nghệ với các phương pháp trước đây

Thuộc tính phân tích Đo đạc truyền thống (Quang cơ + Bàn vẽ) Số hóa bản đồ giấy cũ (Scanning & Vectorization) Giải pháp của đề tài (Toàn đạc South 312B + CAD/GIS TMV)
Nguồn gốc dữ liệu Trực tiếp nhưng thô sơ Kế thừa bản đồ cũ (sai số co giãn giấy) Đo đạc trực tiếp bằng sóng điện tử EDM
Tính cập nhật Rất khó cập nhật Không phản ánh đúng biến động mới Cập nhật biến động tức thời vào CSDL số
Độ tin cậy pháp lý Dễ phát sinh tranh chấp Sai số biến dạng lớn Chuẩn xác tuyệt đối theo tọa độ VN-2000

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong quản lý nhà nước

  • Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Dữ liệu tờ bản đồ số 32 cung cấp tọa độ đỉnh thửa chính xác tuyệt đối, làm căn cứ pháp lý không thể tranh cãi cho Văn phòng Đăng ký Đất đai huyện Bảo Thắng.
  • Bồi thường, giải phóng mặt bằng: Ứng dụng bản đồ số $1:1000$ để áp tim tuyến quy hoạch mở rộng Quốc lộ 4E và các công trình giao thông nông thôn mới, tính toán chính xác diện tích thu hồi đến từng $0.1\text{ m}^2$.
  • Giải quyết khiếu nại, tranh chấp ranh giới: Sử dụng chức năng "Chuyển điểm thiết kế ra thực địa" (Stake-out) trên máy toàn đạc South 312B để cắm lại mốc ranh giới nguyên bản theo tọa độ số đã lưu trữ.
                           KỊCH BẢN TRIỂN KHAI

Phân tích hiệu quả kinh tế - xã hội (Cost-Benefit Analysis)

  • Tiết kiệm ngân sách: Giảm $40%$ chi phí đo đạc bổ sung và chỉnh lý bản đồ định kỳ.
  • Tăng nguồn thu ngân sách: Chuẩn hóa diện tích giúp thu đúng, thu đủ thuế sử dụng đất phi nông nghiệp và tiền sử dụng đất khi chuyển mục đích.
  • Thời gian hoàn vốn: Mô hình đầu tư thiết bị toàn đạc điện tử và phần mềm bản đồ số đạt điểm hòa vốn chỉ sau $8\text{ tháng}$ vận hành thực tế tại các đơn vị tư vấn đo đạc.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc vào điều kiện thông hướng quang học: Phương pháp toàn đạc đòi hỏi phải nhìn thấy gương phản xạ, gặp khó khăn tại các khu vực có mật độ nhà ở xây đặc kín hoặc tán cây rậm rạp tại Phố Lu.
  2. Định dạng dữ liệu DGN đặc thù: Mặc dù tối ưu cho biên tập đồ họa nhưng cần chuyển đổi qua các định dạng Shapefile (.shp) hoặc GeoJSON khi tích hợp vào các hệ thống WebGIS hiện đại.

Hướng nghiên cứu và phát triển tương lai

  • Tích hợp công nghệ định vị vệ tinh động học GNSS-RTK: Ứng dụng trạm Cors quốc gia để đo vẽ ranh giới tại các khu vực đất nông nghiệp, đồi núi thoáng đãng nhằm tăng tốc độ đo lên gấp 3 lần.
  • Ứng dụng thiết bị bay không người lái (UAV/Drone LiDAR): Kết hợp mô hình đo vẽ ảnh hàng không độ phân giải siêu cao (GSD $< 2\text{ cm}$) với đo bù toàn đạc điện tử.
  • Xây dựng CSDL Địa chính đa mục tiêu trên nền tảng Điện toán đám mây: Chuyển đổi dữ liệu TMV.Map sang hệ thống CSDL không gian PostgreSQL/PostGIS để người dân có thể tra cứu thông tin quy hoạch trực tuyến qua thiết bị di động.

Đối tượng hưởng lợi

                           ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên ngành Quản lý đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu tham khảo thực nghiệm hoàn chỉnh từ khâu đo lưới, đo chi tiết đến xử lý Topology trên MicroStation và TMV.Map.
  • Kỹ sư và cán bộ đo đạc thực địa: Nắm vững kỹ thuật chuyển đổi định dạng trút số liệu (.tcm $\rightarrow$ .asc $\rightarrow$ .txt $\rightarrow$ .dgn) và kinh nghiệm xử lý sai số góc/cạnh vùng trung du.
  • Cơ quan quản lý Nhà nước (UBND thị trấn Phố Lu, Phòng TN&MT Bảo Thắng): Sở hữu bộ bản đồ số đạt chuẩn kỹ thuật, nâng cao chỉ số cải cách hành chính trong lĩnh vực đất đai.
  • Cộng đồng và người sử dụng đất: Đảm bảo quyền lợi hợp pháp về ranh giới thửa đất, giảm thiểu tối đa tình trạng lấn chiếm, tranh chấp bất động sản.

Câu hỏi thường gặp

1. Cần cấu hình phần cứng và phần mềm tối thiểu nào để vận hành hệ thống biên tập bản đồ này?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit), RAM tối thiểu 4GB, vi xử lý Intel Core i3 trở lên. Về phần mềm: Cài đặt bộ MicroStation SE hoặc MicroStation V8i đi kèm phần mềm TMV.Map 2010 (hoặc FAMIS) và driver cáp trút số liệu cho máy toàn đạc South.

2. Làm thế nào để xử lý triệt để lỗi "Undershoot" và "Overshoot" khi tạo vùng thửa đất?

Trong môi trường MicroStation, sử dụng tiện ích MRFClean. Người dùng thiết lập thông số Clean Tolerance (thường từ $0.01\text{ m} - 0.02\text{ m}$ cho bản đồ $1:1000$). Công cụ sẽ tự động kéo dài các đoạn hở (undershoot) để bắt dính vào nốt gần nhất và cắt bỏ các đoạn râu thừa (overshoot). Sau đó chạy MRFFlag để kiểm tra trực quan các điểm lỗi còn sót lại trước khi tạo tâm thửa.

3. Tại sao phải sử dụng kinh tuyến trục 104°45' cho tỉnh Lào Cai thay vì kinh tuyến trục quốc gia 107°45'?

Theo quy chuẩn của BTN&MT, khi thành lập bản đồ địa chính tỷ lệ lớn ($1:500$, $1:1000$, $1:2000$), phải sử dụng múi chiếu $3^\circ$ và kinh tuyến trục riêng của từng địa phương (Lào Cai là $104^\circ 45'$) nhằm đảm bảo độ biến dạng chiều dài tương đối trên bản đồ là nhỏ nhất ($m_0 = 0.9999$), không làm sai lệch diện tích thực tế của thửa đất.

4. Dữ liệu bản đồ từ MicroStation/TMV.Map có thể tích hợp vào các phần mềm GIS quốc tế như ArcGIS hay QGIS không?

Hoàn toàn có thể. File bản đồ định dạng .dgn có thể được nạp trực tiếp vào ArcGIS/QGIS hoặc xuất sang định dạng trung gian .dxf/.dwg (AutoCAD) hoặc Shapefile (.shp) thông qua các công cụ chuyển đổi định dạng không gian (Data Interoperability Tools).

5. Chi phí đầu tư trọn gói cho một tổ đội đo đạc địa chính số theo công nghệ này là bao nhiêu?

Chi phí trang bị cho một tổ đo đạc bao gồm: 01 máy toàn đạc điện tử South 312B (hoặc dòng tương đương) kèm phụ kiện (khoảng 60 - 80 triệu VNĐ), 01 máy vi tính xách tay cấu hình tiêu chuẩn (khoảng 15 triệu VNĐ) và bản quyền phần mềm chuyên ngành. Tổng mức đầu tư ban đầu khoảng 80 - 100 triệu VNĐ với thời gian khấu hao từ 3 - 5 năm.

Kết luận

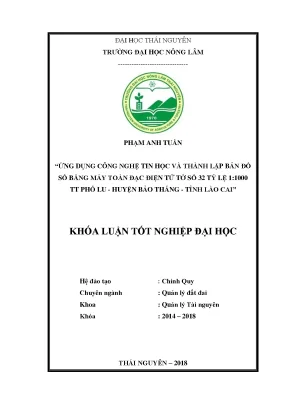

Khóa luận tốt nghiệp đã hoàn thành xuất sắc mục tiêu nghiên cứu và ứng dụng thực tiễn:

  1. Làm chủ quy trình công nghệ: Làm chủ chuỗi công nghệ khép kín từ đo đạc ngoại nghiệp bằng máy toàn đạc điện tử South 312B đến xử lý nội nghiệp trên nền tảng MicroStation V8i và TMV.Map.
  2. Sản phẩm đạt chuẩn kỹ thuật cao: Xây dựng hoàn chỉnh Tờ bản đồ địa chính số 32 tỷ lệ $1:1000$ tại thị trấn Phố Lu (huyện Bảo Thắng, tỉnh Lào Cai) với $100%$ đối tượng hình học đạt chuẩn Topology, sai số tọa độ phẳng $m_P \le \pm 0.038\text{ m}$, phục vụ đắc lực cho công tác quản lý đất đai tại cơ sở.
  3. Giá trị chuyển giao thực tiễn: Quy trình xử lý và chuẩn hóa dữ liệu của đề tài hoàn toàn có thể nhân rộng để thành lập toàn bộ 42 tờ bản đồ địa chính tỷ lệ $1:1000$ trên địa bàn toàn thị trấn Phố Lu cũng như các xã lân cận trong tỉnh Lào Cai, đóng góp trực tiếp vào đề án hiện đại hóa hệ thống hồ sơ địa chính và chuyển đổi số tài nguyên đất quốc gia.
